Блок питания Topower TOP-600SG - тихий зелёный змий мощностью 600 Вт

Введение

Компания Topower продолжает радовать нас необычными блоками питания класса Hi-End. Собственные разработки, оригинальный дизайн и расчёт на требовательного пользователя привели к тому, что продукцию Topower не просто хорошо знают в среде компьютерных энтузиастов, но и ставят в один ряд с моделями от OCZ и других хорошо известных брэндов. Все блоки питания Topower имеют сертификат "РосТест" и трёхлетнюю гарантию! А о качестве продукции Topower говорит ещё и тот факт, что эта компания выпускает блоки питания не только под своим именем, но и под 150 разными брэндами, в том числе OCZ, Tagan, Be Quiet и другими. Но всё же собственный модельный ряд Topower куда более шире, чем у любого из OEM-партнёров, для которых компания производит БП. И сегодня мы познакомимся с новинкой, 600-Ваттным блоком питания TOP-600SG, так же известным как "Silent Green" (тихий зелёный). А символом этой модели является зелёный дракон. В силе дракона никто не сомневается, а вот насколько он может быть тихим, мне очень интересно. В любом случае, перед нами очень интересный блок питания, и мы уверены - он заслуживает вашего внимания.

Две шины питания +12V

Серия блоков питания Silent Green имеет важную отличительную особенность - две независимые шины питания +12V, которые могут коммутироваться в одну общую шину.  Давайте разберёмся, что это и для каких нужд может понадобиться. Дело в том, что наибольшая нагрузка в компьютере приходится на шину +12V. От неё передаётся мощность и на современный процессор, и на видеокарты и на дисковые накопители. Простые блоки питания имеют одну шину +12V и по ней распределяют всю нагрузку. Поэтому при скачках нагрузки, например, при переходе видеокарты в 3D режим или при сильной загрузке процессора, напряжение на шине +12V проседает. А в нормальном режиме, при слабой нагрузке, повышается и почти уже выходит за допустимые регулировочные 5%.

Распределение нагрузки на две шины даёт возможность во-первых снизить стоимость производства блока питания, а во-вторых, сделать питание различных нагрузок независимым. В частности, напряжение подаваемое на видеокарту, не будет столь же прямо зависеть от мощности, потребляемой процессором в данный период времени. Поэтому у блоков питания Topower серии Silent Green две шины +12V, которые обозначаются +12V1 и +12V2. Каждая из них может передавать до 20 Ампер, но в случае большего энергопотребления по шинам +12V, они могут автоматически объединяться, чтобы передать больший ток - до 40 Ампер (до 32 А в 500-Ваттной модели). Более сложные блоки питания Topower имеют до четырёх шин +12V.

При всём этом, блоки питания Topower полностью соответствуют спецификациям стандартов ATX 1.3 или ATX 2.0+, так как разделение единой шины +12V на несколько вспомогательных - это внутреннее устройства блока, не влияющее на совместимость со стандартами.

Ключевые особенности блоков питания Topower Silent Green

• Стандарт ATX 2.01, совместимость с ATX 1.3
• ATX 12V 2.2 / EPS 12V
• Совместимость со стандартоми BTX
• Увеличен максимальный ток на линии +12В для питания мощных процессоров и периферийных устройств
• Совместимость с требованиями для процессоров Intel Pentium 4, AMD K8, PCI Express и EPS 12V
• Совместимость с nVidia SLI и ATI CrossFire
• Один 120-мм вентилятор охлаждения с подсветкой
• Автоматическая регулировка встроенного вентилятора
• Максимальный ток на линии +5Vsb увеличен до 3.0 Ампер для поддержки большего количества USB 2.0 устройств.
• Защита от перенапряжения
• Защита от перегрузки
• Защита от короткого замыкания
• Защита от скачков напряжения
• Защита "Scan Disk Free" (блок питания выключается дольше 2 мс, чтобы дать время записать данные жёсткому диску).
• Отклонения напряжения по линиям +3.3В, +5В и +12В в пределах 7%
• Экранирование всех кабелей снаружи блока питания
• Отсоединяемые кабели питания
• Активная компенсация мощности APFC до 0.989

Ещё среди характеристик серии Silent Green значится стандарт ROHS 2002/95/EC, а это означает, что при производстве данных блоков питания завод-изготовитель меньше загадил окружающую среду, чем при производстве других. Если для кого-то это имеет большое значение, то имейте в виду. Наверное, это ещё одна причина слова "Green" в названии серии.

Зелёный дракон в коробке

В серии Silent Green у компании Topower имеются пять блоков питания - мощностями от 400 до 600 Вт. Это модели, рассчитанные на энтузиастов, которые будут скрупулёзно выбирать себе источник электрической мощности для любимого компьютера. Поэтому помимо того, что скрыто внутри, а именно - разделения питания по двум шинам, компании пришлось хорошенько позаботиться и о том, что снаружи - о внешнем виде и комплектации серии Silent Green. И с этой задачей специалисты Topower справились очень хорошо. Смотрите сами, что получилось.

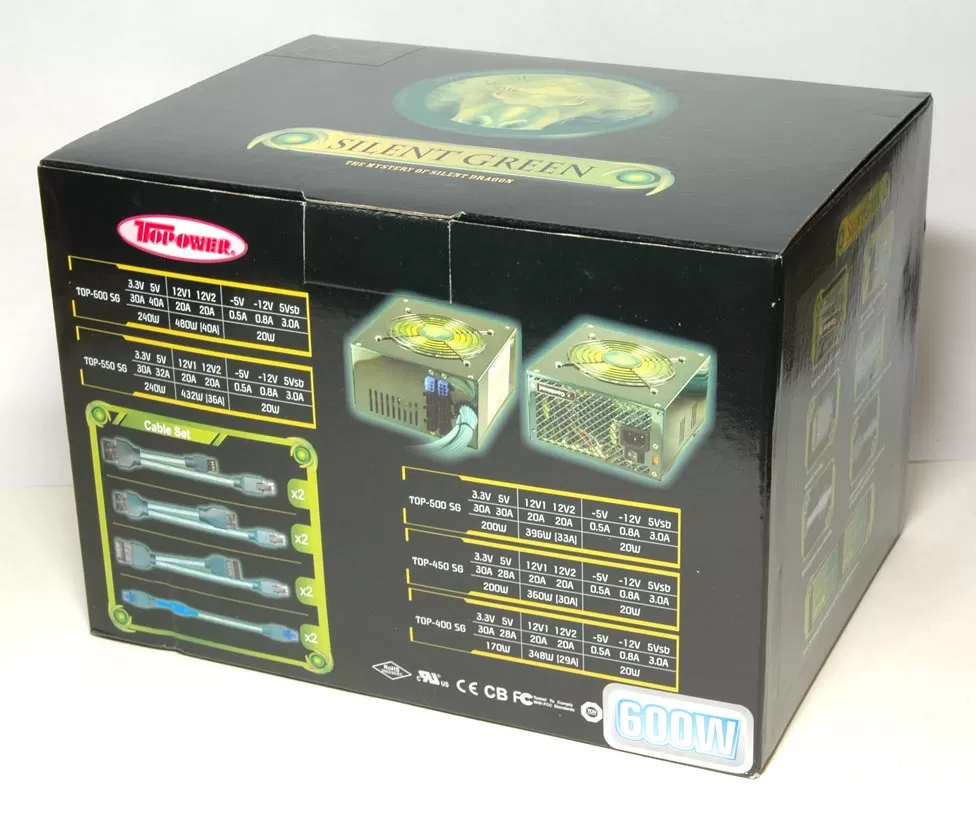

Большая чёрная коробка с зелёным логотипом серии Silent Green и небольшой наклейкой "РосТест" на крышке упаковки. Несмотря на то, что вся коробочка оформлена на английском языке, всё итак понятно - характеристики по нагрузкам, количество и типы кабелей, основные технологии, использованные в данной модели. Ну и, конечно же, большая надпись "600W" говорит нам о том, что внутри покоится самый мощный представитель серии Silent Green.

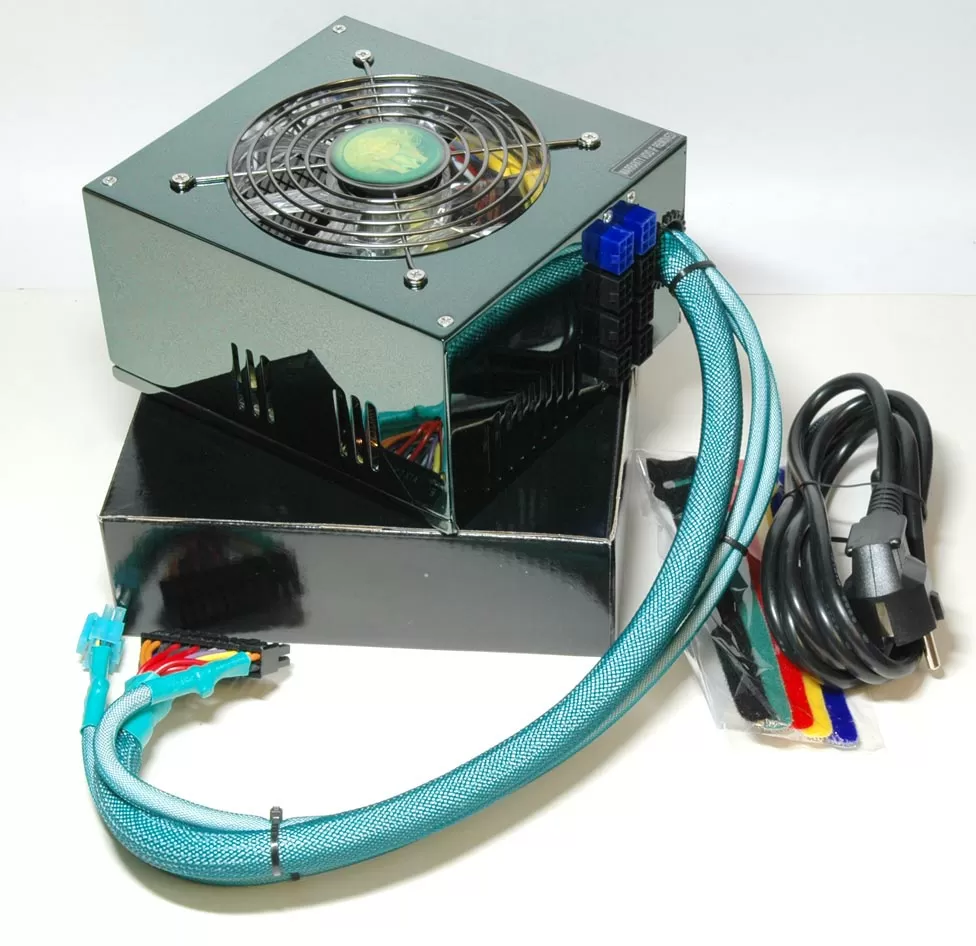

Комплект поставки блока необычный. Внутри большой коробки находятся:

• Сам блок питания Topower TOP-600 SG
• Коробочка с кабелями питания
  • Два кабеля с двумя 4-контактными разъёмами питания 5.25" устройств
  • Два кабеля с одним 4-контактным разъёмом питания 5.25" устройств и одним 4-контактным для питания 3.5" устройств.
  • Два кабеля с одним 6-контактным разъёмом PCI Express
  • Два кабеля с двумя разъёмами питания Serial ATA
• Сетевой шнур
• Цветные стяжки на липучках
• Инструкция по установке

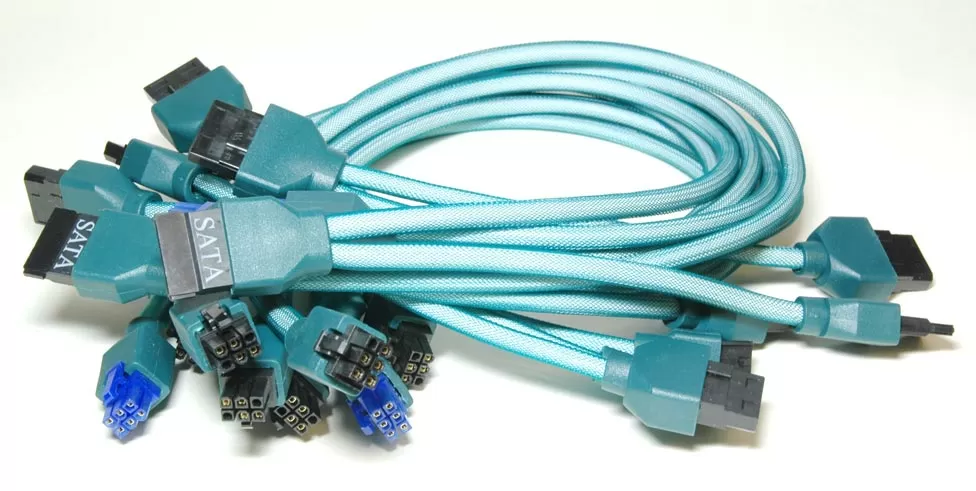

Блоки питания Topower серии Silent Green неизменно комплектуются отсоединяемыми кабелями. Это очень удобно, поскольку вы сами можете выбрать, сколько устройств вам подключать, а ненужные кабели просто не ставить, чтобы не захламлять корпус. Это не обычные кабели - компания Topower постаралась предоставить покупателям качественные и очень надёжные проводники, а в результате просто изменила наше представление о кабелях блоков питания.

Серия Silent Green комплектуется круглыми экранированными кабелями в пластиковой сетчатой оболочке зелёного цвета.

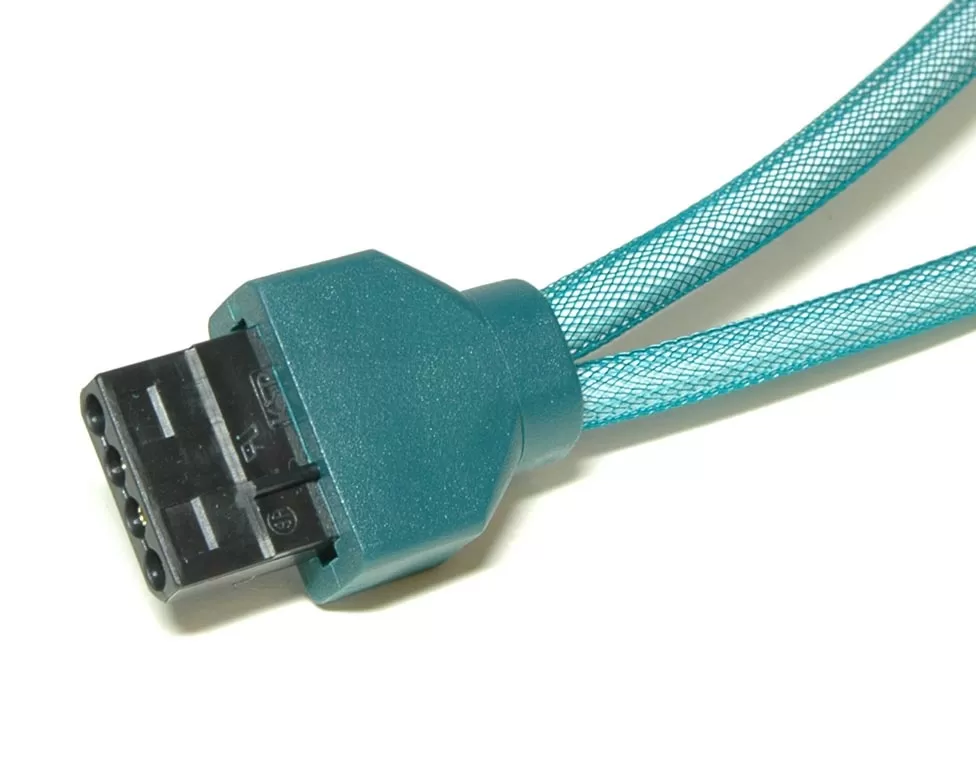

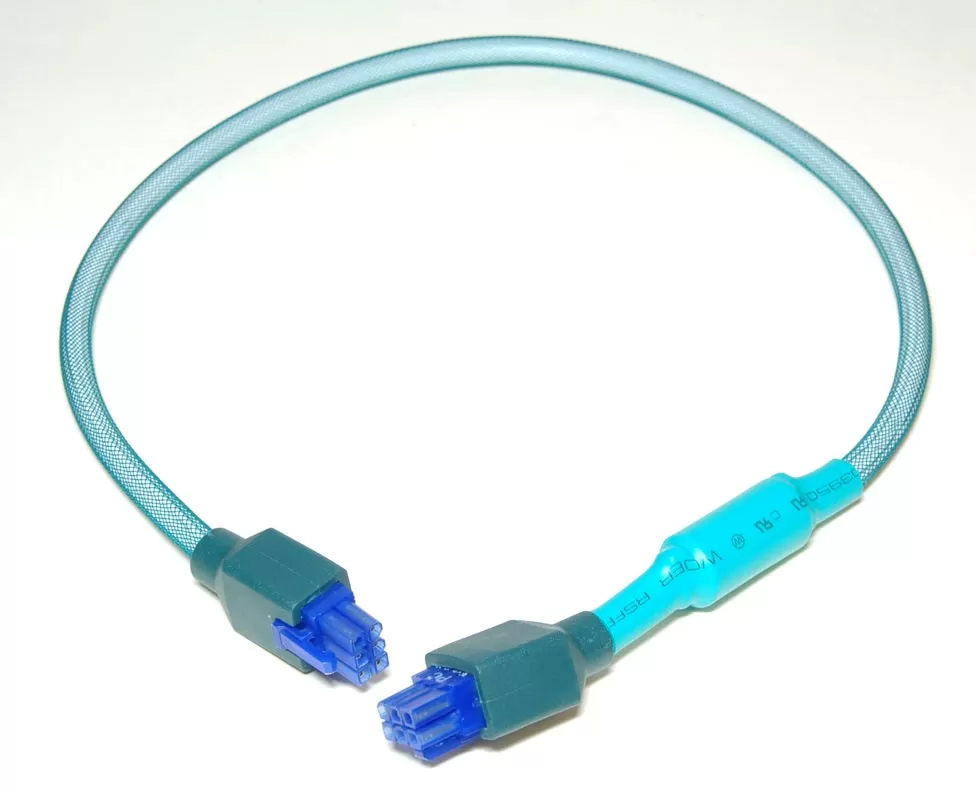

Каждый разъём кабеля питания имеет усиленный корпус из плотного полимера (нечто среднее между пластиком и резиной), который принимает на себя механическое напряжение от тяжёлого и упругого кабеля. В обычных экранированных круглых кабелях разъёмы питания быстро расшатываются, особенно если вы часто подключаете их, ведь на обычный корпус, рассчитанный на массу четырёх проводков, давит в несколько раз более тяжёлый кабель, который труднее подогнуть. Разъёмы кабелей питания Topower выглядят бронебойными и можно не сомневаться, что они переживут не только длительную эксплуатацию, но и глобальные катаклизмы. :)

Блоки питания Silent Green полностью поддерживают технологии SLI и CrossFire и имеют два кабеля питания видеокарт PCI Express. Эти кабели помимо обычного экранирования, имеют дополнительно ферритовое кольцо. Таким образом, видеокарты максимально защищены от высокочастотных помех по питанию. Но есть и ложка дёгтя в этой банке мёда.

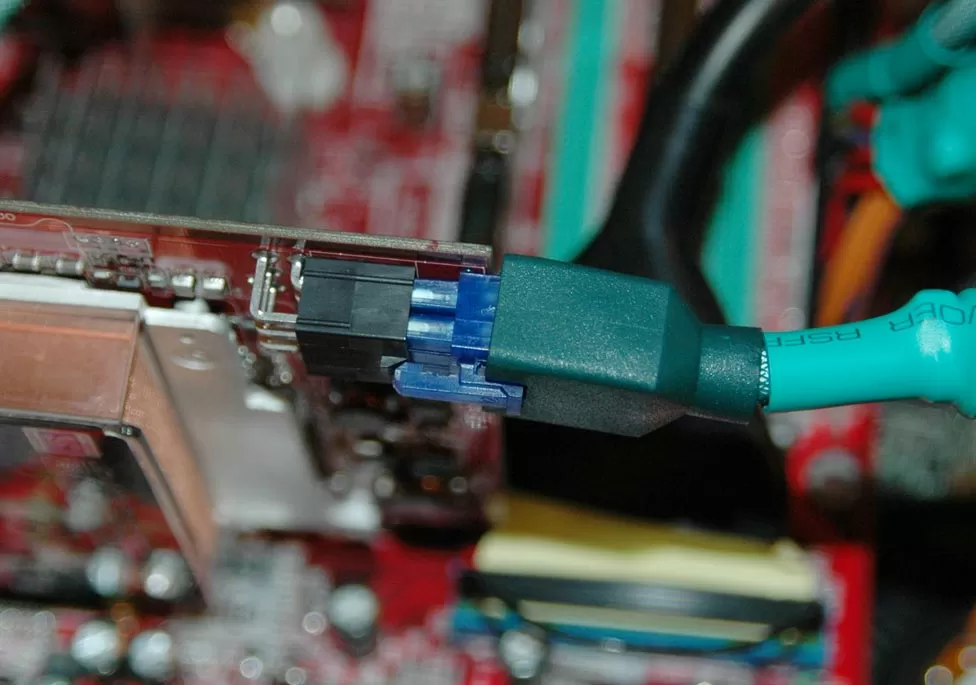

При тестировании мы попытались подключить к блоку питания видеокарту SAPPHIRE Radeon X850 CrossFire Edition, и у нас не получилось! Усиленный разъём кабеля Topower упирается в торец видеокарты, и контакты не замыкаются - не хватает длины. Решить проблему можно, если сдвинуть эту резиновую оболочку с пластикового корпуса разъёма, но здесь мешается оболочка, закрывающая ферритовое кольцо на кабеле. Так что единственный выход - подключить кабель ферритовым кольцом к блоку питания, а с дальнего конца попытаться сдвинуть или срезать оболочку. Судя по фотографиям, на других видеокартах этой проблемы может не быть - там разъём питания PCI Express располагается ближе к торцу платы.

Кабели блока питания Topower Silent Green выглядят более надёжно и эффектно, чем аналоги от других производителей. А для моддинга это очень существенно. Но посмотрим и на сам блок питания - что он из себя представляет.

Внешний вид зелёного дракона

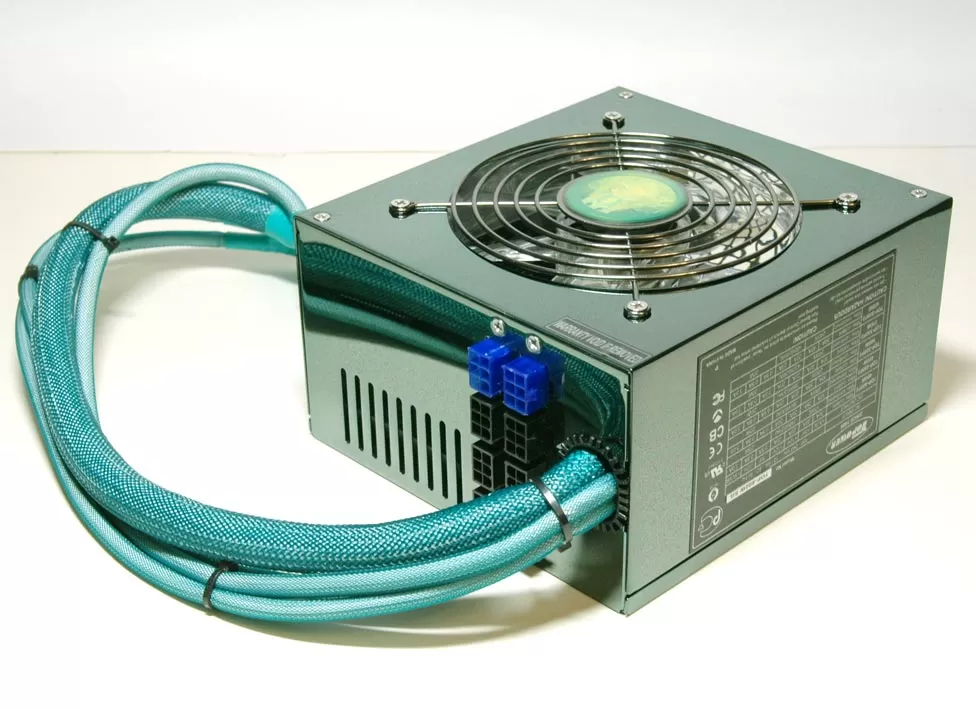

Чёрные, серые, белые, титановые и зеркальные блоки питания есть у многих. Такими цветами уже никого не удивишь, а раз так, то эффект от моддинга никогда не будет полным. В этом сезоне мода на естественные цвета и корпус Topower TOP-600 SG окрашен в глубокий зелёный, почти изумрудный цвет.

Зелёный с зеркальным покрытием, он достоин красоваться в прозрачном компьютерном корпусе или как минимум - рядом с прозрачной стенкой. Он отлично будет гармонировать с любым цветом компьютера, но ставить его в глухой закрытый компьютерный корпус, где его никто не увидит - кощунство.

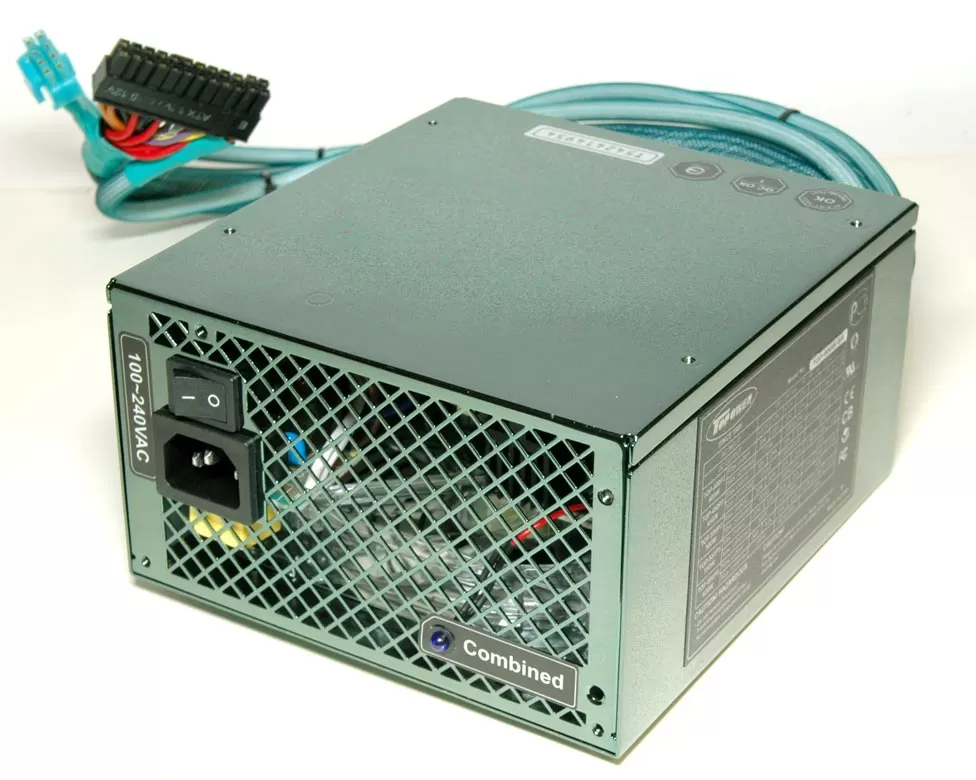

Задняя стенка блока питания сделана решётчатой для более свободного выхода из неё тёплого воздуха. На ней располагаются традиционное гнездо сетевого шнура, выключатель и необычная табличка "Combined" с синим светодиодом. Это индикация автоматического переключателя двух шин +12V. Когда светодиод не горит - мощность разделяется на две шины +12V, когда горит - две шины объединяются в одну для питания большой нагрузки.

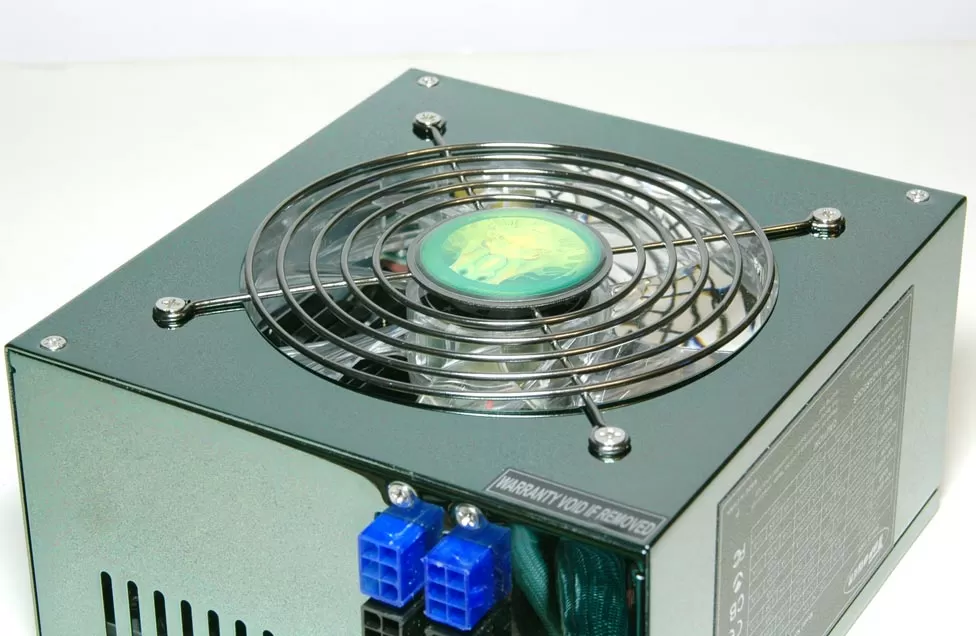

Блок питания охлаждается одним вентилятором, имеющим диаметр 120 мм. Этот вентилятор имеет автоматическую регулировку скорости, в зависимости от нагрузки на БП и работает с уровнем шума от 19 дБ при 20% загрузке до 31 дБ при 100% загрузке. То есть, даже при работе на полную мощность, блок питания остаётся довольно-таки тихим, а зелёная подсветка вентилятора в очередной раз объясняет, почему серия называется Silent Green.

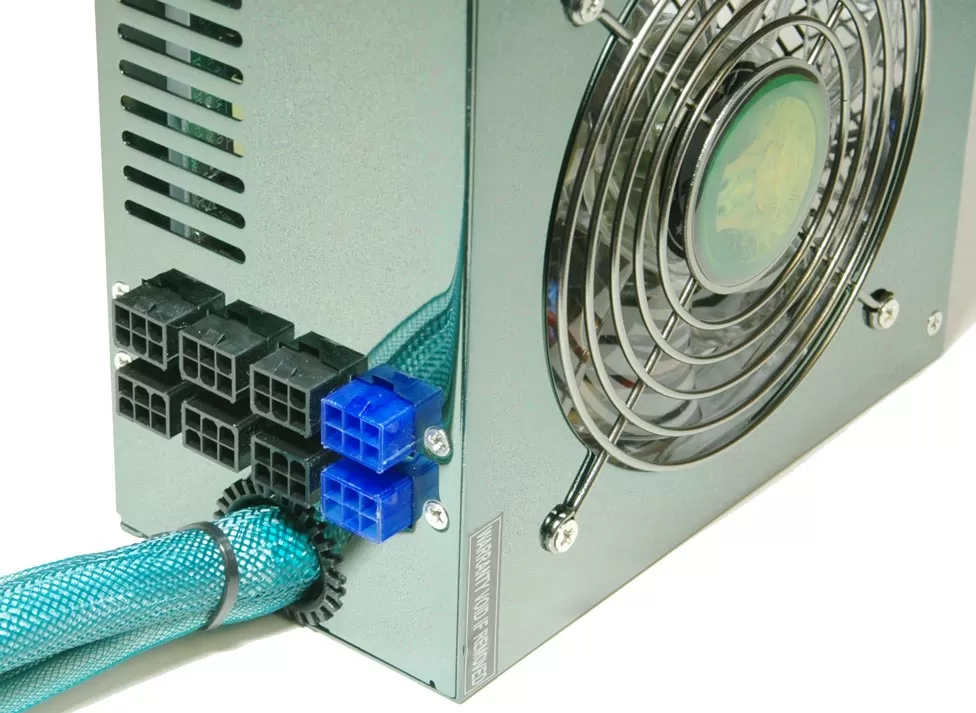

В блоках питания Topower Silent Green, поставляемых в Россию, кабели питания ATX 20+4 и два +12V не отключаются, т.к. они задействуются практически всегда. Остальные кабели подключаются к 6-контактным разъёмам на корпусе блока питания. Обратите внимание - все восемь этих разъёмов имеют одинаковую форму, но только два выделяются синим цветом. К этим синим разъёмам подключаются кабели питания PCI Express видеокарт и только. К остальным же можно подключать любые кабели.

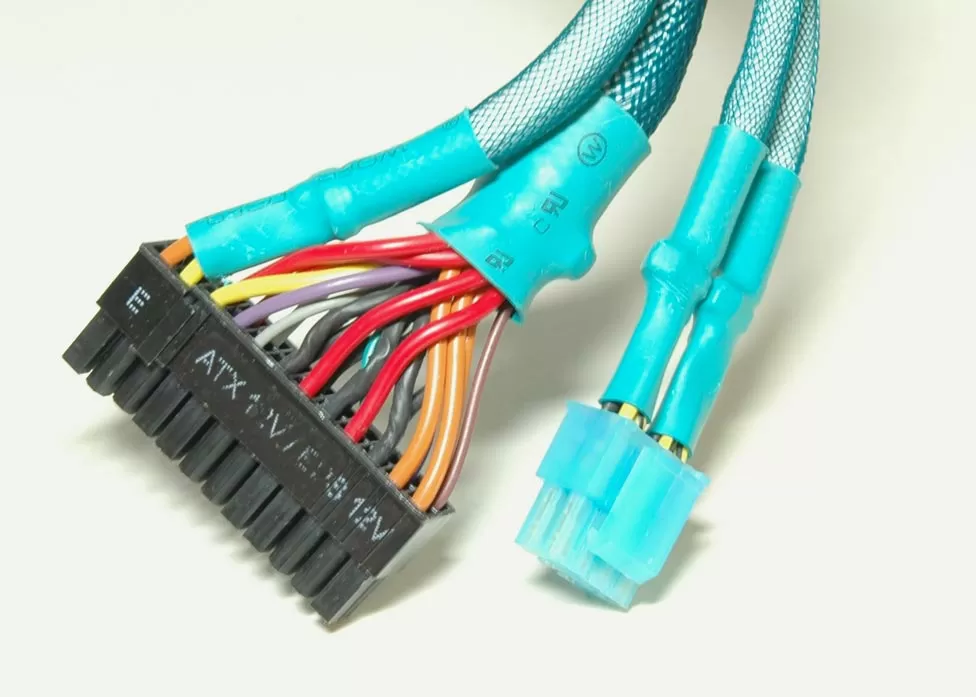

Как и большинство современных блоков питания, Topower Silent Green имеет комбинированный разъём ATX 20+4, который можно использовать как в материнских платах под Intel LGA775, так и под Athlon 64. Помимо этого, имеются ещё два разъёма ATX 12V, которые можно соединить, получив разъём EPS 12V, использующийся на материнских платах для серверов и рабочих станций.

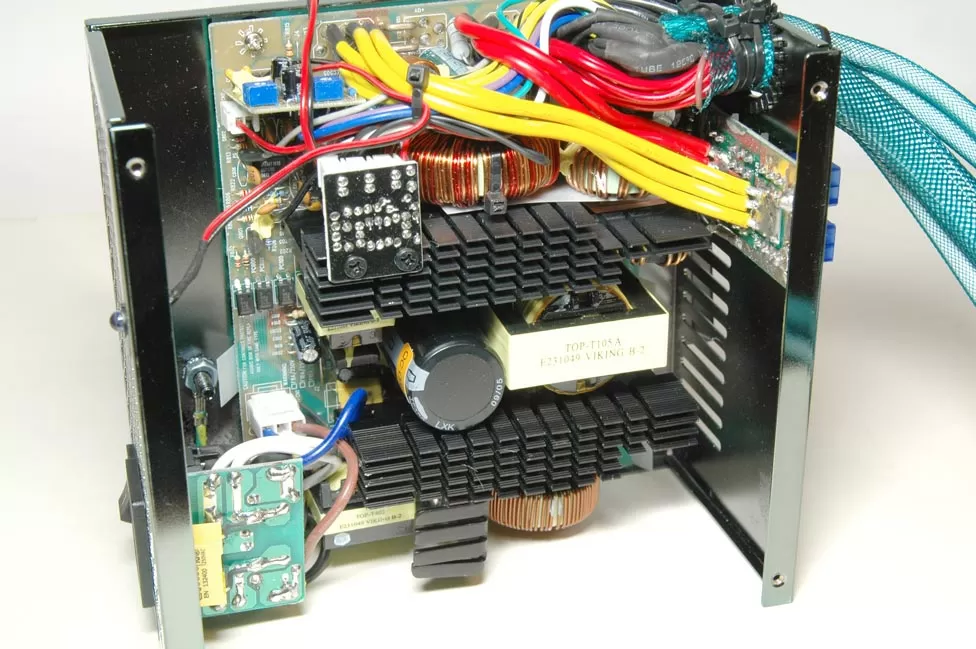

Внутри корпуса Topower TOP-600 SG очень просторно. Два не очень больших радиатора с длинными рёбрами, направленными по движению воздуха и систему активной коррекции коэффициента мощности. Благодаря ей, Topower TOP-600 SG гарантирует КПД на уровне 80% при максимальной загрузке. Монтаж на плате и качество пайки проводов не вызывают нареканий.

Перед тем, как мы посмотрим, как ведёт себя этот блок питания в работе, составим таблицу характеристик Topower TOP-600 SG.

Обратите внимание, ток по линии +5Vsb может достигать 3.0 Ампер. У большинства блоков питания этот параметр составляет 2.0 Ампера, а более продвинутые производители увеличивают этот ток до 2.5 Ампера и гордятся этим. Большее значение тока на шине +5Vsb позволяет подать большую мощность периферийным устройствам, таким как внешние накопители, картридеры и USB контроллеры.

Результаты тестирования

Для тестирования мы использовали компьютер с указанной в таблице конфигурацией. Это достаточно мощный в плане энергопотребления компьютер, хотя, конечно же, загрузить им блок питания под завязку не получится.

Тестирование проводилось в две стадии. На первой стадии загружалась операционная система Windows XP, запускалась программа MotherBoard Monitor, и компьютер простаивал без действия (в так называемом режиме простоя) 30 минут, пока не установится стабильная температура, после чего снимались показатели средних, максимальных и минимальных напряжений по всем каналам. На втором этапе под Windows XP загружался 3DMark06, который сильно загружал видеокарту и процессор, прогоняя тесты Game1 и Game2 тридцать раз подряд. Впоследствии так же снимались показания напряжений. Результаты тестирования перед вами.

Как видно, напряжения на всех шинах держатся в пределах 5%, но только на шине +12В, на которую приходится самая большая нагрузка, напряжение превышает номинальное на 7%. Но для столь мощного блока питания это не удивительно. При этом, блок питания Topower TOP-600 SG работал в обычном, не комбинированном режиме. При более высокой нагрузке, как показывает режим загрузки, этот порог снижается.

Поработав на нашем компьютере в течение всего дня, блок питания ни разу не сообщил о себе голосом. Возможно потому, что загрузить все 600 Вт его мощности было проблематично. Всё же такая мощность - это большой задел на будущее.

Выводы

Блок питания Topower Silent Green - это без преувеличения особая фигура на поле. Любому энтузиасту, который собирает необычный компьютер, я рекомендую посмотреть в первую очередь именно на него. Это самый красивый блок питания из всех, что нам доводилось видеть, да ещё и с  экранированными отключаемыми кабелями. Толщина и видимая надёжность этих кабелей придадут компьютеру особый вид, если у вас хватит силы воли спрятать эту красоту внутрь корпуса.

По характеристикам TOP-600 SG готов похвастаться повышенным до 3.0 Ампер током на шине +5Vsb вместо 2.0 или 2.5 у прочих блоков питания и двумя шинами +12V вместо одной, которые ещё могут и объединяться. Для тех, кто верит, что хороший блок питания переживёт ни один апгрейд, будет приятно увидеть комбинированные разъёмы ATX 20+4 и EPS 12V, а так же готовность к питанию двух видеокарт с шиной PCI Express.

Среди недостатков Topower TOP-600 SG мы заметили проблемы с подключением кабелей к нашей видеокарте и высокие отклонения по линии +12В. Но и у дракона есть уязвимые места.

Блок питания TOP-600 SG получает от нас зелёную награду, за отличный дизайн, который, как я надеюсь, понравится и вам, ведь так надоели эти чёрные цвета на улице, на столе и в компьютере. Весна ведь на улице...

Мы благодарим компанию "БТК", официального дистрибьютора продукции Topower в России за предоставленные блоки питания.

Михаил Дегтярёв (aka LIKE OFF)
11/05.2006
