Блок питания Topower TOP-500P7 - седьмая серия модульных блоков питания

Введение

Все блоки питания внешне похожи друг на друга, и при покупке источника электрической мощности для вашего компьютера важно обращать внимание на характеристики каждой модели. Но случается, что самая современная электроника блока питания устанавливается в красивый современный корпус и готовый продукт укомплектовывается самыми современными кабелями и полезными аксессуарами. В случае с продукцией Topower - это скорее правило, нежели исключение. И сегодня мы в очередной раз докажем его, так как в нашей лаборатории находится представитель новой серии блоков Topower серии P7.

Серия P7 имеет некоторые явные преимущества перед блоками питания предыдущих поколений. Во-первых, это разделённое питание +12V. В зависимости от мощности, блоки питания Topower серии P7 имеют две или даже три шины +12V, то есть полностью удовлетворяют требованиям Intel для процессоров Pentium Extreme Edition. Во-вторых, они имеют независимые цепи для шин +5V и +3.3V, благодаря чему напряжение на одной шине не зависит от нагрузки на другой. В-третьих, эти блоки питания имеют по два разъёма PCI Express для питания видеокарт в конфигурациях ATI Crossfire и nVidia SLI. Плюс к этому, все блоки питания серии P7 имеют новую систему регулировки скорости вентилятора, благодаря которой удалось снизить уровень шума БП до 23 дБ в большинстве случаев. В серии Topower P7 на данный момент состоят восемь блоков питания мощностью от 400 до 750 Вт. Мы будем рассматривать 500-Ваттную модель.

Topower TOP-500P7 Full EZ-Plug

Каждый из блоков питания Topower серии P7 имеет ряд опций. Например, отключаемые кабели. Не секрет, что в большинстве компьютеров задействуются не все кабели питания. Вам может не потребоваться второй кабель PCI Express, если у вас в системе одна видеокарта, и если у вас два жёстких диска - двух кабелей Serial ATA будет более чем достаточно. Остальные можно просто не подключать, чтобы не захламлять внутреннее пространство корпуса. Но есть разъёмы питания, которые потребуются в любом случае. Явный пример тому - разъём ATX для материнской платы. Так вот, компания Topower предлагает два варианта отключаемых кабелей питания - EZ-Plug, в которых кабели ATX и ATX 12V не могут быть отсоединены и Full EZ-Plug, в которых отключаются вообще все кабели. Да и тип самих кабелей питания может быть разным - витые, армированные или экранированные.

Так же существуют столь полезные опции, как ручная регулировка скорости вентилятора, объединение двух или трёх шин +12V в одну, регулятор напряжения по шинам, технология ECASO, благодаря которой даже после выключения компьютера в течение некоторого времени вентиляторы компьютера продолжают работать и различные варианты дизайна корпуса БП.

Ключевые особенности блоков питания Topower TOP-500P7

• Стандарт ATX 2.01, совместимость с ATX 1.3
• ATX 12V 2.2 / EPS 12V v2.8
• Совместимость со стандартом BTX
• Дополнительный разъём +12V (4+4 pin)
• Две шины +12V
• Независимые цепи для питания по шинам +5V и +3.3V
• Совместимость с требованиями для процессоров Intel Pentium 4, Pentium Extreme Edition, AMD K8, PCI Express и EPS 12V
• Совместимость с nVidia SLI и ATI CrossFire
• Один 120-мм вентилятор охлаждения с автоматической регулировкой
• Защита от перенапряжения.
• Защита от перегрузки
• Защита от короткого замыкания
• Активная компенсация мощности APFC до 0.989
• Отключаемые кабели питания
• Экранированные кабели питания

В принципе, выглядит блок питания интересно - активная компенсация мощности, охлаждение одним громадным 120-мм вентилятором, полная совместимость с nVidia SLI и ATI CrossFire и то, о чём мы уже говорили - две шины +12V и раздельные цепи на шины +5V и +3.3V. Теперь рассмотрим характеристики 500-Ваттной модели блока питания.

Этот блок питания, в отличие от некоторых других моделей Topower с двумя шинами +12V, не может комбинировать эти две шины для питания мощных конфигураций. Пожалуй, для 500-Ваттной модели эта опция не очень-то и нужна, а на более мощных, скорее всего, объединение шин будет проводиться автоматически.

Но это , что касается характеристик, а как они выглядят на деле, мы сейчас и посмотрим.

Конструкция Topower TOP-500P7

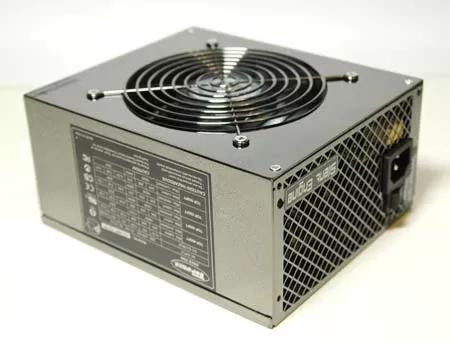

Полная маркировка нашего блока питания выглядит так: Topower TOP-500P7 FEZ R87 U12. Это означает, 500-Ваттную мощность, серии P7 с полностью отключаемыми кабелями (Full EZ-Plug, корпус R87 с 12-сантиметровым вентилятором охлаждения. Посмотрим, как это выглядит вживую. Стальной блестящий корпус стандартных для блока питания размеров. Крупноячеистая решётка на внешней стороне и разъёмы для отключаемых кабелей на внутренней.

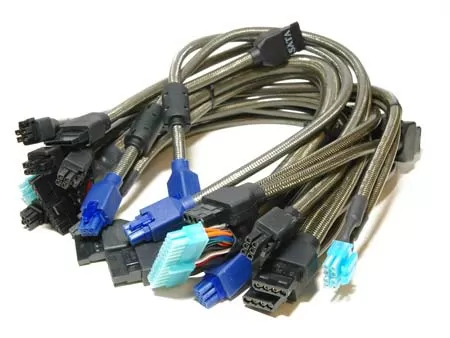

В комплекте с блоком питания поставляются следующие кабели:

• Один кабель ATX 20+4 pin
• Два кабеля с двумя 4-контактными разъёмами питания 5.25" устройств
• Два кабеля с одним 4-контактным разъёмом питания 5.25" устройств и одним 4-контактным для питания 3.5" устройств.
• Два кабеля с одним 6-контактным разъёмом PCI Express
• Два кабеля с двумя разъёмами питания Serial ATA
• Один кабель с разъёмом EPS 12V, комбинированным из двух 4-контактных ATX12V
• Сетевой шнур

Как уже было сказано, наш блок питания относился к серии Full EZ-Plug, то есть все внешние кабели отключаются, в том числе и 24-контактный для питания материнской платы.

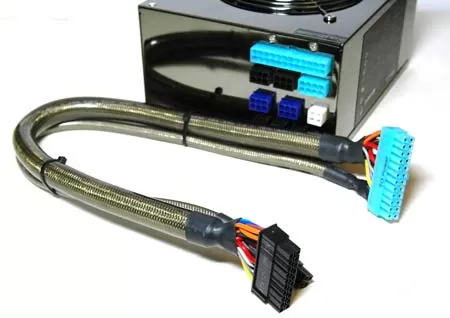

Этот кабель полностью экранированный, двойной. Толстая часть для 20-контактного разъёма и потоньше - для 4-контактного.

Вообще, все кабели блоков питания Topower P7 имеют плетёное экранирование. Более того, кабели питания PCI Express снабжены ферритовыми кольцами, защищающими видеокарту от лишних наводок, которые могли бы появиться в проводниках.

Каждый разъём кабеля питания имеет усиленный корпус из плотного полимера (нечто среднее между пластиком и резиной), который принимает на себя механическое напряжение от тяжёлого и упругого кабеля. В обычных экранированных круглых кабелях разъёмы питания быстро расшатываются, особенно если вы часто подключаете их, ведь на обычный корпус, рассчитанный на массу четырёх проводков, давит в несколько раз более тяжёлый кабель, который труднее подогнуть. Разъёмы кабелей питания Topower выглядят бронебойными и можно не сомневаться, что они переживут не только длительную эксплуатацию, но и глобальные катаклизмы. :)

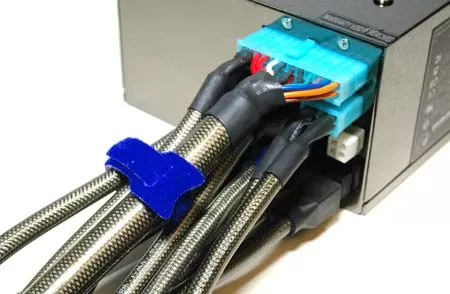

Разъёмы подключения на блоке питания имеют разную форму и окраску - перепутать будет сложно. При подключении всех кабелей из комплекта поставки, остаётся не занятым одно белое гнездо на блоке питания, к которому должны подсоединяться корпусные вентиляторы. Однако, для этого нужно приобрести дополнительный переходник за отдельную плату. Зато не придётся покупать стяжки для укладки кабелей в корпусе - в комплекте поставляются очень удобные стяжки-липучки разных цветов. Синенькая как раз показана на фотографии вверху.

Но достаточно о том, что снаружи - разберём блок питания и посмотрим его внутреннее устройство.

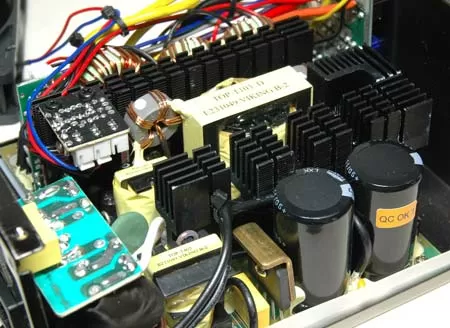

Как ни странно, но внутри блока питания полно свободного места. Электроника занимает процентов 70 пространства, и видимо остальное место будет занято на более мощных моделях. Внутри мы видим один большой трансформатор и два поменьше. Два маленьких используются для питания шин +12V₁ и +12V₂.

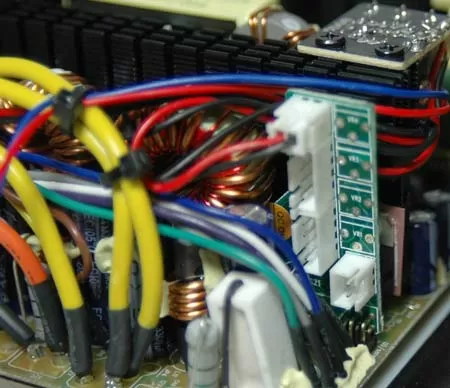

Интересно, что на плате блока питания присутствуют несколько неиспользуемых разъёмов. Они хорошо видны на обоих фотографиях вверху. К одному из этих разъёмов подключается вентилятор самого блока питания, и мы делаем предположение, что остальные могут использоваться для опциональных функций ECASO и Thermal Control - питания вентиляторов после выключения компьютера и автоматического управления вентиляторами в системе. Эти возможности опциональны и не реализованы в нашей модели.

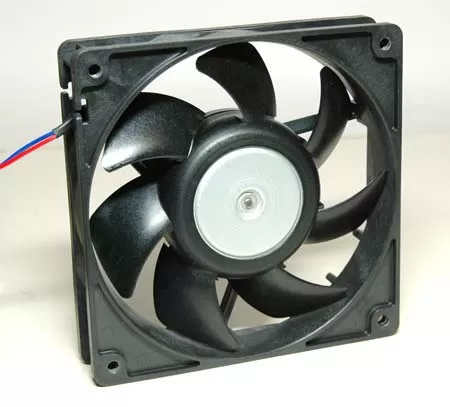

Блок питания охлаждается одним 120-мм вентилятором производства японской компании Sanyo Denki. При своих размерах он имеет очень малую мощность - всего 1.68 Вт. Максимальная частота вращения его лопастей достигает 1950 оборотов в минуту, при этом он перекачивает 58.5 кубических футов воздуха в минуту и шумит не громче 29 дБ. Но максимальный потенциал вентилятора жёстко зажат электроникой, контролирующей температуру блока питания.

Качество сборки блока питания не вызывает нареканий. Пайка аккуратная и прочная, особенно на разъёмах внешних кабелей. Так что можно без опаски включать блок питания в сеть и смотреть, как он работает.

Результаты тестирования

Для тестирования мы использовали компьютер с указанной в таблице конфигурацией. Это достаточно мощный в плане энергопотребления компьютер, хотя, конечно же, загрузить им блок питания под завязку не получится.

Тестирование проводилось в две стадии. На первой стадии загружалась операционная система Windows XP, запускалась программа MotherBoard Monitor, и компьютер простаивал без действия (в так называемом режиме простоя) 30 минут, пока не установится стабильная температура, после чего снимались показатели средних, максимальных и минимальных напряжений по всем каналам. На втором этапе под Windows XP загружался 3DMark06, который сильно загружал видеокарту и процессор, прогоняя тесты Game1 и Game2 тридцать раз подряд. Впоследствии так же снимались показания напряжений. Результаты тестирования перед вами.

Напряжение на шине Core0 выходит за пределы регулировочных десяти процентов. На остальных же шинах напряжение не выходит за пределы 5%.

Поработав на нашем компьютере в течение нескольких часов, блок питания показал себя с самой тихой стороны - услышать его можно было только если поднести ухо прямо к вентиляционной сетке. И этим блок питания порадует любителей тишины - ничто не нарушит вашего покоя.

Выводы

Блок питания Topower серии P7 очень тихо работает, практически бесшумно. И это - самое главное достоинство модельного ряда. Качественные отключаемые кабели, разъёмы питания EPS, поддержка конфигураций с двумя видеокартами в режиме SLI и CrossFire - дополнительные аргументы в пользу серии. Правда, настораживает разброс напряжений по шинам, выходящий за регулировочные 5%, особенно на линии Core0. На работу системного блока это несколько не влияет и не так страшно, как отклонение по другим шинам. Благо, на +12V отклонения не выходят за 5%, так что за жизнь комплектующих можно не беспокоиться. Более важно, что на шинах +5V и +3.3V отклонение напряжения практически отсутствует, вот что значит - независимые цепи питания.

Более мощные блоки питания Topower уже имеют три шины +12V, что обеспечивает независимость напряжения на каждой из них от нагрузки на соседних. В этом плане блоки питания Topower опережают конкурентов. И если вы собираетесь покупать блок питания Topower мощностью 400, 450 или 500 Вт, то я бы порекомендовал вам слегка переплатить за 550-Ваттную модель, чтобы получить три шины +12V.

Мы благодарим компанию "БТК", официального дистрибьютора продукции Topower в России за предоставленные блоки питания.

Михаил Дегтярёв (aka LIKE OFF)
