Блок питания Topower PowerTrain - киловаттный электровоз

Введение

Многим из нас знакомо чувство, возникающее где-то в глубине души, когда видишь перед собой огромный компьютерный корпус с местами под 10 жёстких дисков, а в нём - материнскую плату, поддерживающую установку двух самых современных видеокарт в SLI или CrossFire режиме. Плюс - последний процессор и максимум памяти. Да, так и хочется поставить всё это, чтобы получить компьютер своей мечты, с которым вы не сможете себе ни в чём отказать и не будете ни в чём себя ограничивать. Вполне естественно спросить себя, а какую же мощность будет потреблять эта машина? Пожалуй, вам не надо задавать подобные вопросы, ведь сегодня уже есть блоки питания, способные решить любые проблемы с подачей электроэнергии. Один из них мы и рассмотрим - это PowerTrain 2 (электровоз) от компании Topower. Он имеет мощность 1000 Вт, целых 6 шин +12V, и, конечно же, самые модные отключаемые круглые экранированные кабели. Всё для того, чтобы дарить удовольствие своему владельцу. Интересно, а нам он понравится?

PowerTrain

Внутреннее обозначение блоков питания Powertrain мощностью 1000 Вт выглядит как TOP-1000P9. Это означает, что сама Topower причисляет данные источники питания к девятому поколению БП. Вообще-то, ещё год назад у Topower было лишь пятое поколение, но лично мы не против такой быстрой смены генераций. По крайней мере, объективные причины для этого имеются - получают распространение конфигурации с двумя видеокартами, физическими ускорителями и мощными процессорами. Поэтому основная электрическая мощность, передаваемая этим компонентам по шинам +12V делится на шесть независимых потоков, чтобы избежать перекоса при неравномерной нагрузке. В дополнении к этому, меняется дизайн и конструкция самого блока питания, позволяя производить компактные киловаттники с обычными показателями размеров, веса и уровня шума.

Серия блоков питания PowerTrain насчитывает четыре модели мощностями соответственно 900, 1100, 1000 и 1200 Вт. Вне зависимости от мощности, все они имеют по шесть независимых шин питания +12V, автоматическую регулировку скорости одного-единственного 135-мм вентилятора и одинаковую конфигурацию кабелей и разъёмов (за исключением кабеля питания для физических ускорителей, которого нет в 900-Ваттной версии). Посмотрим, чем выделяются эти красавцы.

Ключевые особенности блоков питания Topower TOP-1000P9

• Стандарт ATX 2.01, совместимость с ATX 1.3
• ATX 12V 2.2 / EPS 12V 8 pin / 4 pin
• Шесть шин +12V
• Независимые цепи для питания по шинам +5V и +3.3V
• Совместимость с требованиями для процессоров Intel Pentium 4, Pentium Extreme Edition, AMD K8, PCI Express и EPS 12V
• Совместимость с nVidia SLI и ATI CrossFire
• Совместимость с физическими ускорителями
• Четыре разъёма PCI Express
• Один 135-мм вентилятор охлаждения с автоматической регулировкой
• Регулировка скорости трёх вентиляторов
• Защита от перенапряжения.
• Защита от перегрузки
• Защита от короткого замыкания
• Активная компенсация мощности APFC
• Отключаемые кабели питания
• Экранированные медные кабели питания

В принципе, выглядит блок питания интересно - активная компенсация мощности, охлаждение одним громадным 135-мм вентилятором, полная совместимость с nVidia SLI и ATI CrossFire. Поддерживаются набирающие популярность физические ускорители, а так же имеется 8-контактный разъём EPS, приходящий на смену аналогичному 4-контактному, и активно используемый в современных материнских платах для настольных ПК. Плюс к этому, блок питания самостоятельно может регулировать скорости трёх подключенных вентиляторов, управляя уровнем шума компьютера в целом.

Целых четыре разъёма PCI Express! Вот этого действительно хватит для самой сумасшедшей игровой машины со спаренными видеокартами и физическими ускорителями. Удивительно, что даже на шине + 5VSB, от которой питаются USB устройства, этот блок питания имеет мощность свыше 30 Вт. Видно, что разработчики старались сделать продукт, который мог бы потянуть любую конфигурацию, с очень мощным железом внутри корпуса и с USB-подогревателями для кружек снаружи. Стандартной функцией для блоков питания Topower, имеющих более одной шины +12V, стал комбинированный режим, при котором шины могут объединяться для обеспечения питанием тяжёлой нагрузки. Он включается автоматически, при необходимости. В этом случае на блоке питания загорается светодиодный индикатор.

Блок питания Topower TOP-1000P9 поставляется в большой зелёной коробке, в которой помимо него ещё находятся:

• Комплект кабелей
• 4 переходника питания S-ATA - > PC-Plug
• Стяжки-липучки для фиксации кабелей в компьютере

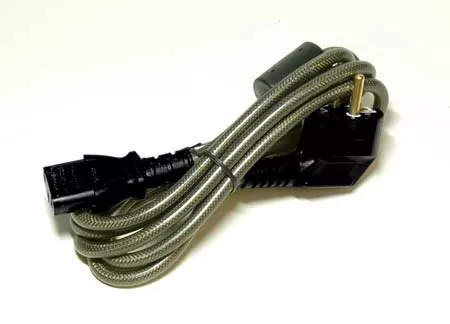

• Сетевой шнур
• Инструкция пользователя

Более подробно о кабелях и переходниках мы поговорим чуть позже, а пока перейдём к рассмотрению конструкции блока питания.

Конструкция Topower TOP-1000P9

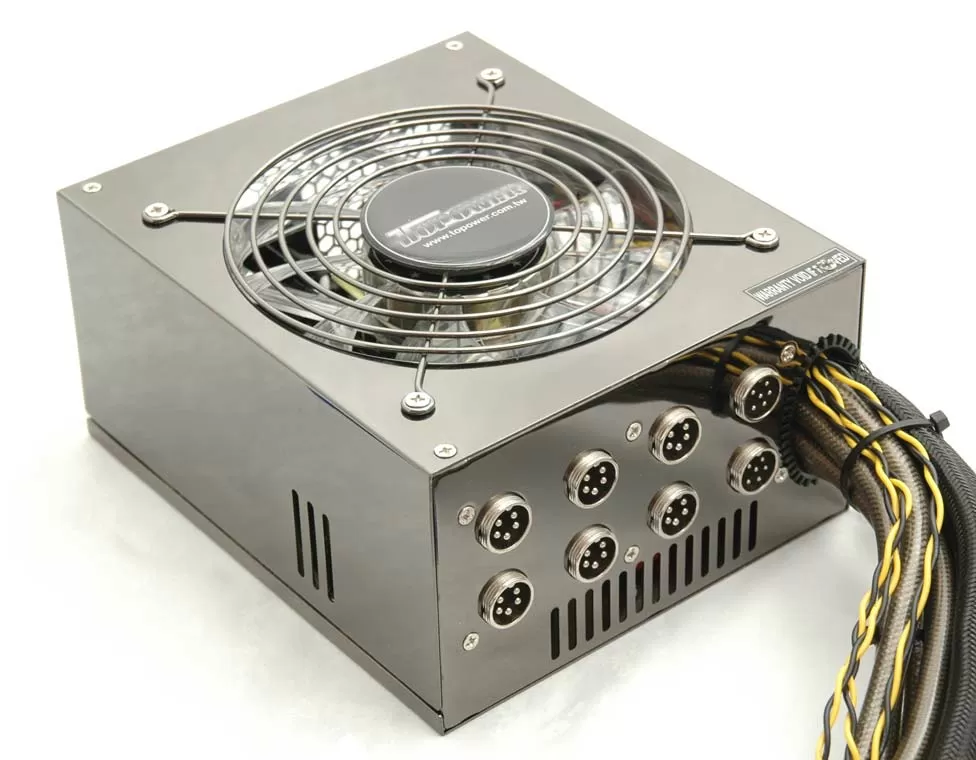

Если бы среди блоков питания существовало бы деление на классы по аналогии с автомобилями, то PowerTrain, несомненно, можно было бы причислить к семейству представительских моделей. Всё в нём сделано необычно и видно, что производитель не экономил на производстве. Начиная с корпуса, который сделан отнюдь не из стали, а из какого-то металла, напоминающего бронзу, но покрытого сверху титановой краской. Странное решение, смысла которого мне не понять, но которое явно ведёт к удорожанию конструкции.



Потом - разъёмы отключаемых кабелей. Они не прямоугольные пластиковые, как на большинстве подобных блоков питания, а круглые, как на Hi-Fi аудиотехнике. Подключаемые кабели фиксируются гайками и уже не отскочат, даже если очень сильно дёрнуть. Но вопреки общепринятым правилам, контакты, расположенные на блоке питания, легко доступны для пальцев пользователя. А так как они находятся под напряжением, их не сложно замкнуть влажной рукой или отвёрткой, если вы по привычке на ощупь полезете в компьютер.

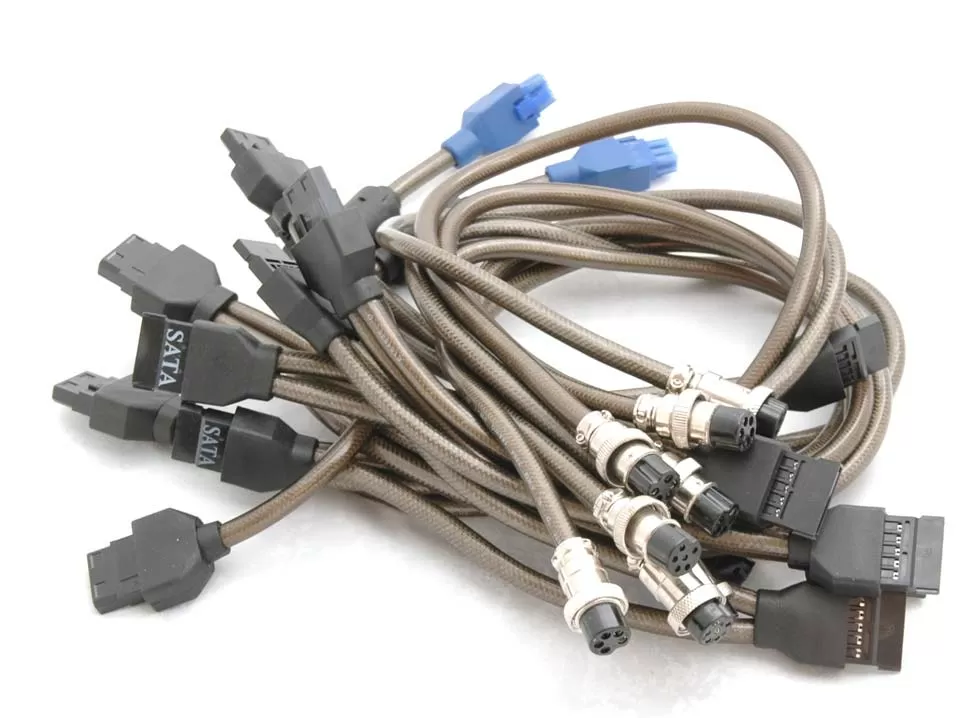

Сами кабели достойны не меньшего внимания. Круглые, длинные, с медным экранированием и полимерной оболочкой, они не только шикарно выглядят, но и являются очень прочными. Едва ли удастся испортить их разъёмы или переломать жилки. Для подключения к блоку питания используются два типа разъёмов - пятиконтактные, с толстыми штырьками и шестиконтактные, с тонкими. Подключить кабель неправильно или перепутать что-то не получится.

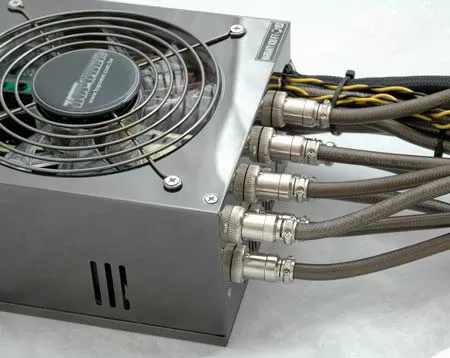

Когда вы подключаете кабели, блок питания выглядит ещё серьёзнее. Правда, он прибавляет в длину пару сантиметров, но ведь у вас же хороший, дорогой корпус!

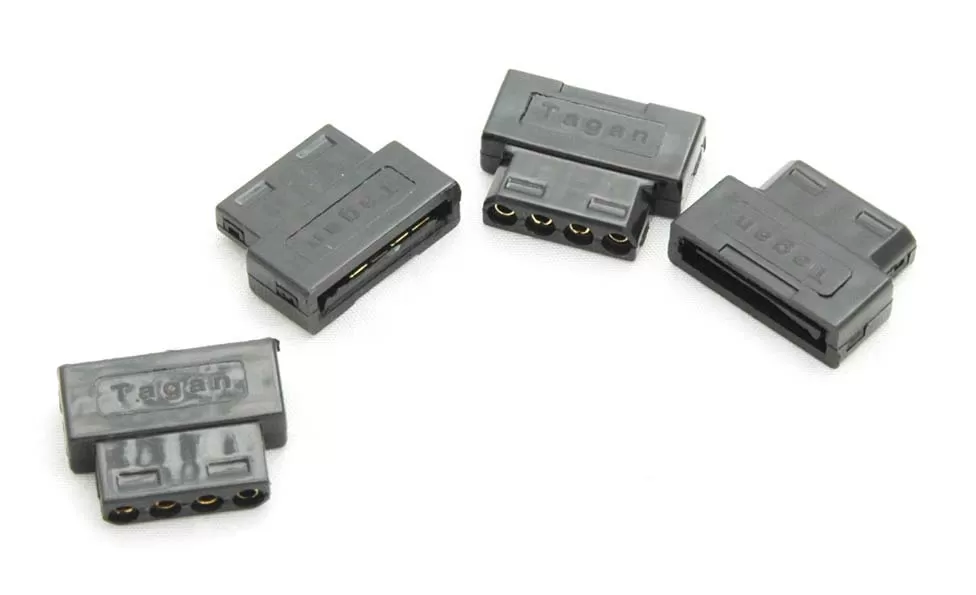

Если в вашем компьютере до сих пор установлены жёсткие диски с интерфейсом P-ATA, или вы используете какие-либо другие устройства, получающие питание от 4-контактных разъёмов питания, то не выкидывайте поставляющиеся в комплекте переходнички. С их помощью вы сможете превратить 4 новых разъёма питания S-ATA в обычные 4-контактные Molex-ы.

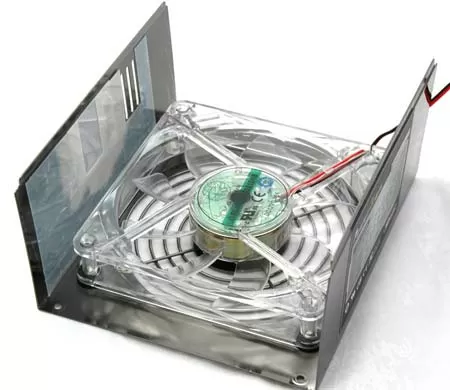

Несмотря на мощность в 1000 Вт, блок питания охлаждается одним вентилятором размерами 135x135x25 мм. Это вентилятор от тайваньской компании Globe Fan. Он имеет два подшипника скольжения (sleevel bearing). В случае поломки, вам будет непросто заменить вентилятор - он хоть и отсоединяется от блока питания, но имеет редкий 2-контактный разъём питания.

При номинальной мощности 8.4 Вт, вентилятор может раскрутить свои лопасти до 2200 оборотов в минуту, перекачивая при этом 115 кубических футов воздуха в минуту с уровнем шума 46.2 дБ. Но электроника блока питания Topower PowerTrain "душит" возможности вентилятора, удерживая его скорость на минимально возможном уровне. Плюс, так же она может поступать ещё с тремя вентиляторами, которые вы можете подключить напрямую к блоку питания.

Блок питания Topower PowerTrain поддерживает технологию ECASO (Enchanced Cooling After System Off), благодаря которой даже после выключения компьютера, блок питания продолжает в течение 3 минут подавать напряжение на вентиляторы компьютера, охлаждая системные компоненты. Так что вот вам ещё одна причина доверить охлаждение компьютера самому блоку питания.

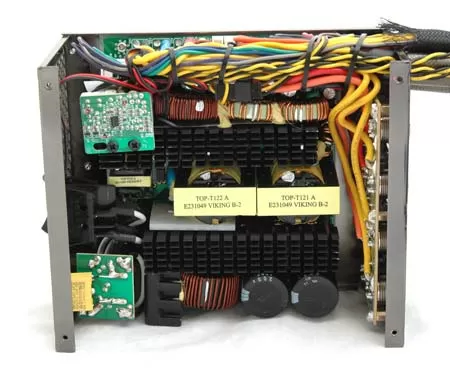

Низкому уровню шума способствует и грамотное распределение внутреннего пространства блока питания. Обратите внимание на массивные радиаторы - каждое ребро которых имеет аккуратно обработанную волнистую поверхность.

Монтаж и качество сборки блока питания PowerTrain каких-то претензий не вызывают, но всё же заслуживают оценки "отлично". Пайка аккуратная, провода уложены и скреплены в косички.

Выводы

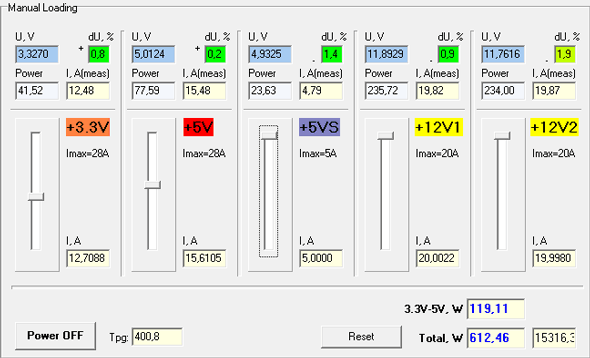

Стандарт ATX 2.2 не нормирует показатели блоков питания мощностью свыше 450 Вт. Поэтому тестирование кросс-нагрузочных характеристик 1000-Ваттных блоков питания пока, к сожалению, не имеет смысла. Мы проверили блок питания в ручном режиме, подключив к нему 612-Ваттную нагрузку, - максимум, на что был способен наш стенд. Естественно, блок питания выдержал испытание и даже не перегрелся.

Что касается уровня шума, то не могу назвать блок питания Topower PowerTrain бесшумным, максимум, что можно сказать - он просто тихий, не более и не менее.

Пока компьютеры мощностью 1000 Вт и более встречаются редко, и сами блоки питания будут считаться роскошью. И если вы готовы потратить на блок питания сумму, сравнимую со стоимостью бюджетного ноутбука, то присмотритесь к PowerTrain-ам. Эти блоки питания имеют шикарную внешность, уникальные отключаемые кабели и высокое качество сборки. Но что ещё очень важно - они дарят своим владельцам чувство гордости от обладания самым современным и самым высокотехнологичным продуктом в своём классе.

Мы благодарим компанию "БТК", официального дистрибьютора продукции Topower в России за предоставленные блоки питания.

Михаил Дегтярёв (aka LIKE OFF)
6/04.2007
