Behold TV Columbus. Заряженный ТВ-тюнер формата PCMCIA

Введение

В начале 2005 года компания Beholder представила новую линейку ТВ-тюнеров для персональных компьютеров. Высокое качество приёма телеканалов и программное обеспечение с максимальной функциональностью ставят тюнеры Beholder выше любых других на российском рынке. Возможности вырезать рекламу, накладывать различные фильтры на изображение (повышение чёткости, удаление "теней" от многолучевого приёма и многие другие) уже по достоинству оценили многие владельцы ПК, чьи машины теперь превосходят по функциональности не то что обычный телевизор, а даже навороченный видеомагнитофон с ТВ-ресивером. На фоне всего этого благополучия пользователей настольных ПК, владельцы ноутбуков выглядели обделёнными, т.к. ни у компании Beholder, ни у других производителей, не было столь мощных моделей ТВ-приёмников для ноутбуков. А как хотелось бы сделать телевизор не только функциональным, но и мобильным, чтобы смотреть, заперевшись на кухне, футбольный матч или новости в дальней командировке.

Над созданием мощного ТВ-тюнера для ноутбука специалисты компании Beholder работали чуть ли ни с начала года. Надо было сделать по-настоящему мобильную версию ТВ-тюнера, которая ни в чём бы не уступала своим аналогам для настольных ПК. И вот сегодня мы с радостью открываем коробочку с моделью Behold TV Columbus - первым ТВ-тюнером Beholder для ноутбуков. Что же он собой представляет?

Характеристики Behold TV Columbus

ТВ-тюнер

Чип Philips SAA7135
ВЧ-блок ALPS
9-битный аудио/видео декодер
Приём телевизионных программ метрового и дециметрового диапазона волн
Оконный и полноэкранный режимы работы
Гибкие методы поиска и настройки TV-программ
Сортировка списка TV-программ
Просмотр телевизионных программ со стереозвуком в формате A2/NICAM
Индивидуальные настройки параметров каждого телевизионного канала
Просмотр видео с VHS (Композитный) и S-VHS видеовходов
Индивидуальные настройки параметров для режимов "Вход Composite" и "Вход S-Video"
Встроенное OSD меню
Поддержка TV-программы формата JTV
Удвоение частоты кадров при просмотре
Обработка изображения с использованием встроенных фильтров удаления эффекта "расчески", удаления шума и увеличения резкости
Поддержка дополнительных встраиваемых модулей - плагинов
Поддержка функции сдвига во времени (TimeShift) в режимах TV и FM
Многоканальный предварительный просмотр каналов

FM-тюнер

Приём УКВ/FM радиостанций в стандартном и расширенном диапазоне
Прослушивание станций FM-диапазона в режиме стерео
Гибкие методы поиска и настройки радиопрограмм
Сортировка списка радиостанций
Индивидуальные настройки частоты, типа аудиосистемы, громкости и аудиобаланса для каждой радиостанции

Запись

Запись видео в формате AVI, MPEG1, MPEG2 и DVD с использованием любых установленных в системе кодеков
Обработка изображения в процессе записи
Запись с разбиением файла на сегменты заданного размера
Оцифровка звука с использованием внутреннего АЦП чипсета Philips SAA7135 с частотой дискретизации до 48кГц
Сжатие звука с использованием установленных в системе аудиокодеков
Захват отдельных кадров и серии кадров в формате BMP и JPEG с разрешением до 768х576
Отображение детальной информации о процессе записи
Сохранение индивидуальных настроек для записи AVI, MPEG, WAV, BMP и JPEG
Запись по расписанию
Поддержка режимов энергосбережения Windows

Сервисные функции

Трансляция аудио и видео по сети
Дополнительная обработка звука с использованием эффектов Philips Incredible Mono, Philips Incredible Stereo, Virtual Dolby Surround
Персональная настройка кнопок пульта дистанционного управления
Персональная настройка горячих клавиш мыши и клавиатуры
Индивидуальная настройка индикатора панели управления и OSD меню
Использование "Агента" для запуска программы с пульта ДУ
Планировщик заданий
Таймер на выключение
Русифицированный телетекст
Многоязычный интерфейс - Русский, Английский
Работа под операционными системами Windows ME/2000/XP

Дополнительные возможности, реализуемые с помощью встраиваемых модулей–плагинов

Шесть независимых методов деинтерлейса;
Восемь эффектов переходов при переключении каналов
Удаление искажений, вносимых антенной в условиях многолучевого приёма;
Удаление шума и увеличение чёткости;
Заливка бордюров при просмотре и записи;
Реализация охранной системы на базе детектора движения;
Вывод даты и времени на экран при просмотре и записи;
Детектирование и удаление рекламы;
Оценка уровней RGB при записи;
Коррекция гаммы и преобразование цветного изображения в чёрно/белое;
Отключение компьютера и назначение ряда дополнительных действий при пропадании видеосигнала;
Изучение иностранного языка методом 25-ого кадра.

Спецификация

Видео стандарты
- TV: Autodetect, SECAM (50), PAL (50)
- S-VHS/VHS: Autodetect, SECAM (50), PAL (50), PAL 60 (60), NTSC M (60), NTSC M Japan (60)
Аудио стандарты
- TV: BG/DK/I/L Mono, BG/DK A2 Stereo, BG/DK/I/L NICAM 728 Stereo
- FM: CCIR-стерео
- S-VHS/VHS: Стерео
Входы
- TV-антенна: Вход для подключения TV-антенны
- FM-антенна: Вход для подключения радиоантенны
- VHS-вход: Видеовход для подключения источника композитного видеосигнала
- S-VHS-вход: Видеовход для подключения источника S-VHS видеосигнала
- Аудиовход 1: Линейный вход для подключения внешнего источника звука

Итак, Behold TV Columbus построен на базе чипа Philips SAA7135, а это значит, что по возможностям Columbus аналогичен флагману Beholder для настольных ПК - модели Behold TV 409 FM. Грубо говоря, Columbus - это 409-я модель, только с другим ВЧ-блоком и в форм-факторе PCMCIA.

Почему PCMCIA?

Интерфейс ТВ-тюнера определяет его мобильность. Тюнеры для настольных ПК с шиной PCI никак не назовёшь мобильными - неудобно носить с собой весь компьютер, даже если он собран в компактном корпусе формата SFF. Модели с интерфейсом USB намного мобильнее. Это универсальные тюнеры, которые можно подключать и к настольным ПК и к ноутбукам. Но они занимают дополнительное место на столе, а если стола нет, и приходится держать компьютер на коленях, то разместить USB тюнер становится сложнее. К тому же USB порты на ноутбуках бывают на вес золота и порой трудно пожертвовать каким-то из портов ради тюнера. PCMCIA модель в этом плане самая удобная.

Установка ТВ-тюнера форм-фактора PCMCIA в ноутбук

Прежде всего, размеры PCMCIA тюнеров минимальны и самое главное - стандартны. А потому тюнер легко поместится в специальный кармашек сумки для ноутбука. При подключении к ноутбуку корпус PCMCIA платы немного выступает из ноутбука, но всё равно остаётся единым целым с компьютером. Кроме того, в современных ноутбуках интегрировано почти всё и зачастую PCMCIA слот пустует на протяжении всей жизни ноутбука. Так что намного удобнее задействовать свободный PCMCIA слот, чем один из USB портов, которых вечно не хватает. Так что если вы планируете использовать тюнер только для ноутбука, то PCMCIA версия - наиболее правильный выбор. Это доказывает и статистика продаж мобильных тюнеров: PCMCIA версии покупаются охотнее, чем USB 2.0 модели.

Комплект поставки

По сравнению с PCI тюнерами, Columbus чуть меньше по размерам, а коробка - наоборот стала больше.

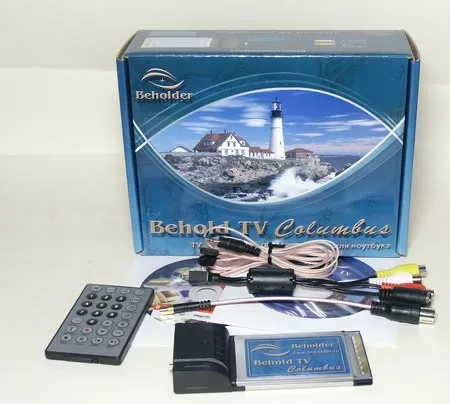

Содержимое красивой коробочки с маяком на лицевой стороне следующее:

Сам ТВ-тюнер Behold TV Columbus
Пульт дистанционного управления с батарейкой
Кабель-переходник для подключения антенны
Кабель-разветвитель для подключения видео аппаратуры
FM-антенна
Компакт-диск с драйверами и программным обеспечением
Компакт-диск с программой InterVideo WinDVD Creator;
Руководство по установке на русском языке

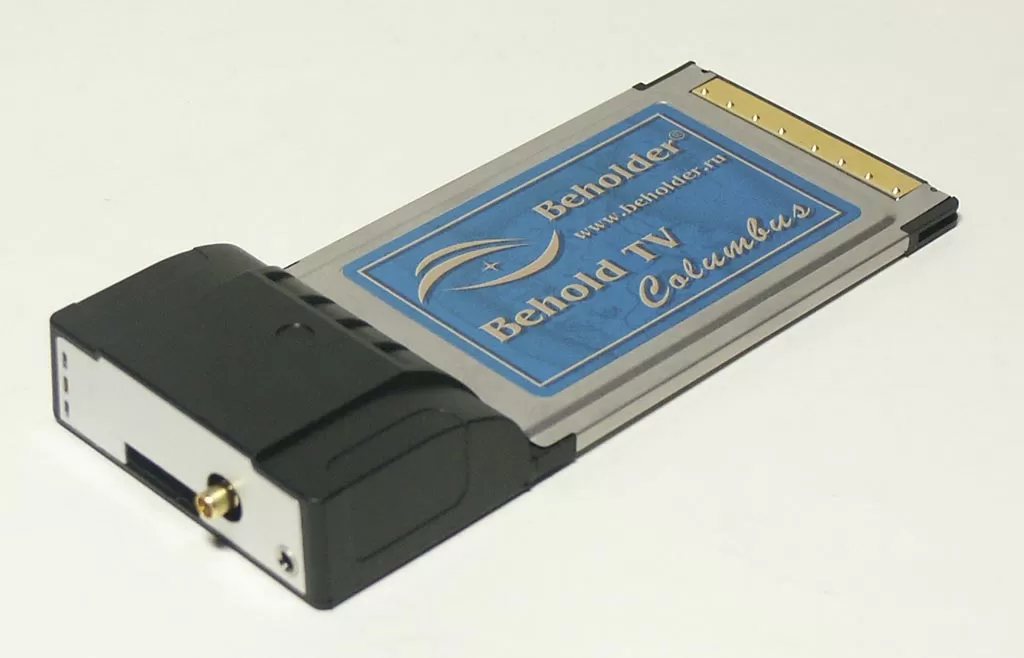

Итак, достанем Behold TV Columbus из упаковки и посмотрим на него более внимательно.

Внешне PCMCIA платы похожи друг на дружку, как родные братья. Но даже тут Beholder выгодно отличается от того же AverTV Cardbus Plus. Длина Behold TV Columbus составляет 124 мм, что примерно на 10 мм меньше, чем у Aver-а. Это означает, что тюнер Beholder меньше выступает из корпуса при установке в ноутбук.

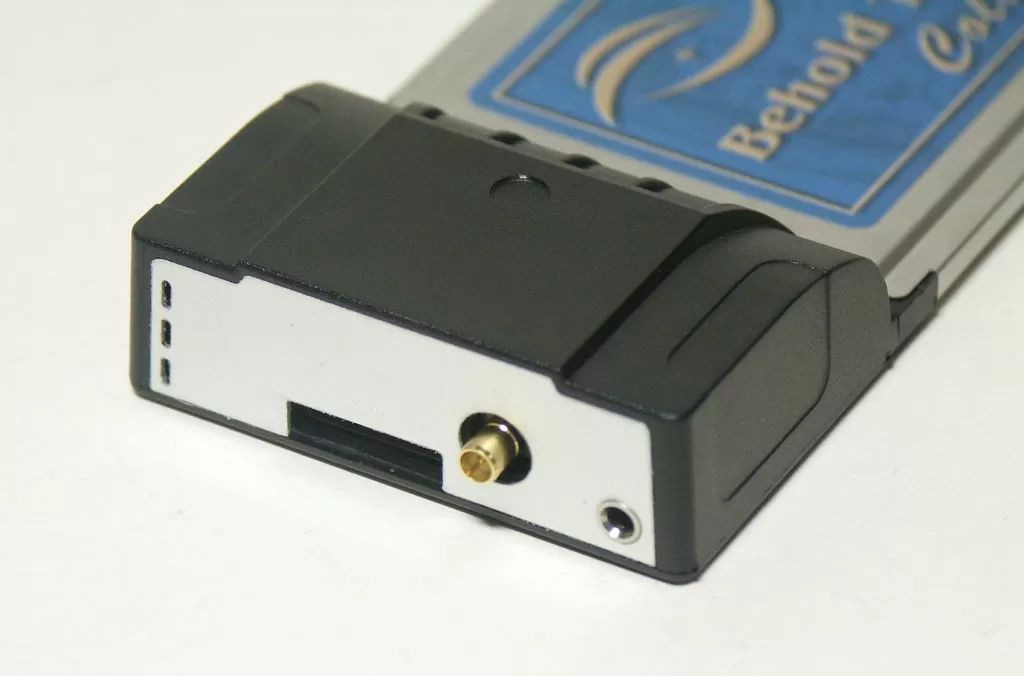

На панельке тюнера установлены всего три разъёма: комбинированный разъём видео/аудио входов, позолоченное гнездо для подключения антенного кабеля и 3.5 мм гнездо подключения FM-антенны. Напрямую к ТВ-тюнеру подключается только радио антенна. Остальные кабели - через переходники.

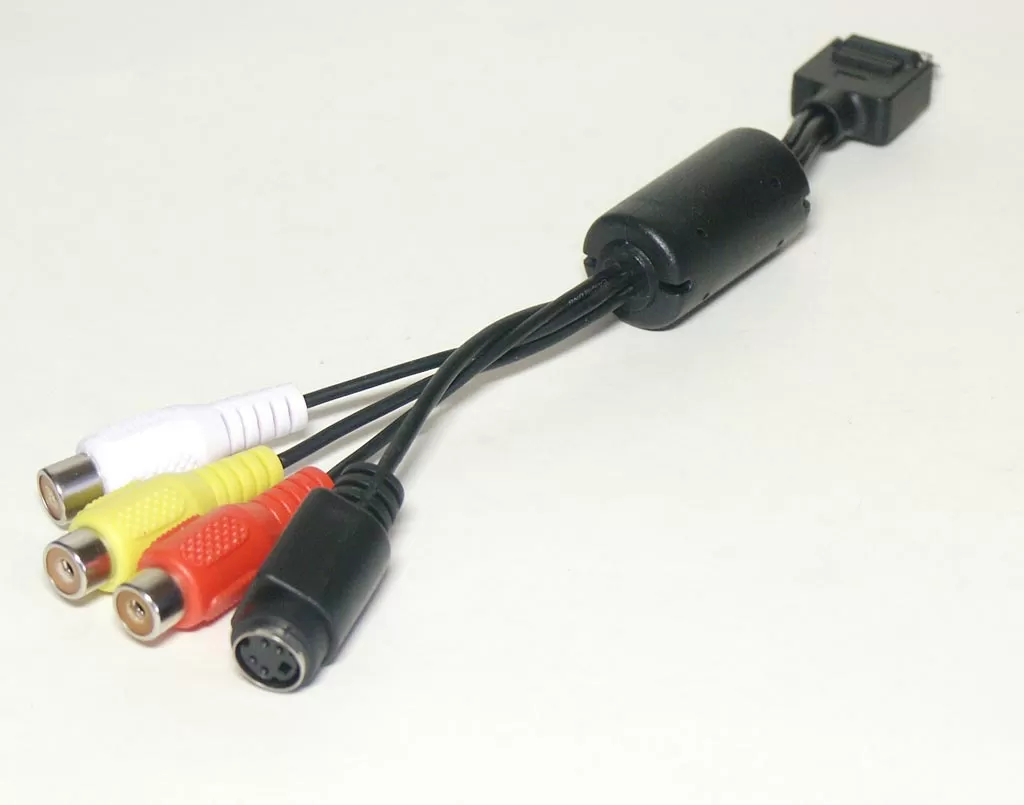

Далеко не каждый пользователь будет использовать ТВ-тюнер Behold TV Columbus для записи с видеомагнитофона или DVD плеера, хотя с этой задачей тюнеры Beholder справляются лучше всех. Поэтому вполне логично, что кабель с разъёмами RCA и S-Video для кого-то окажется не нужен.

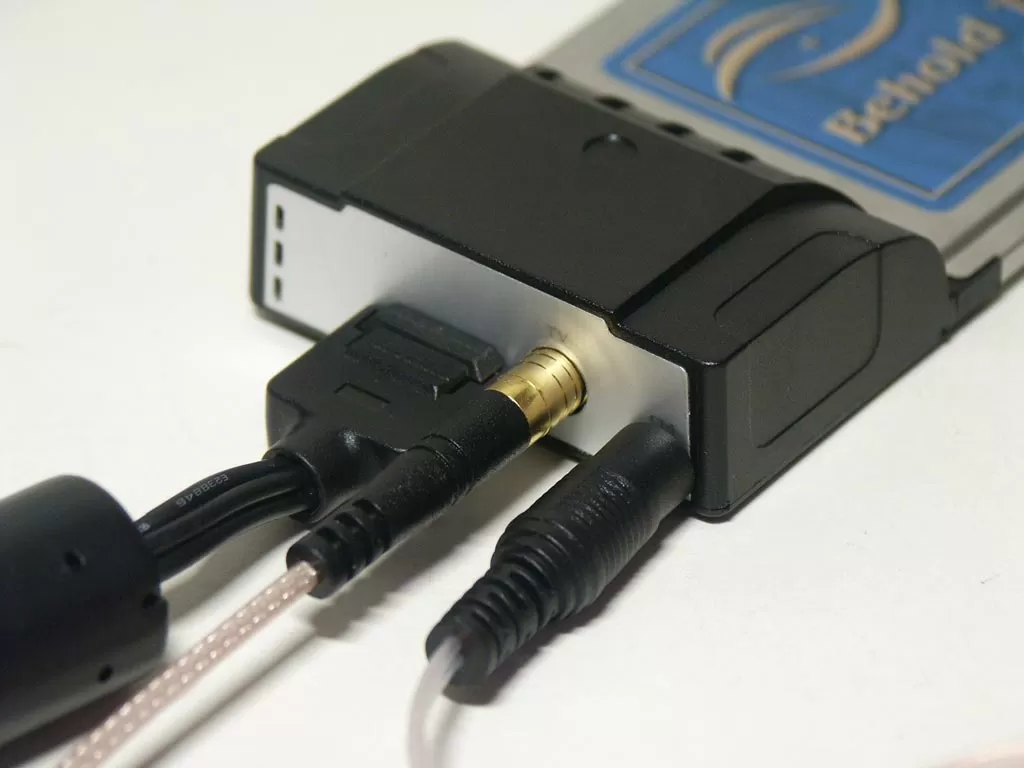

А вот для подключения ТВ-антенны всё равно придётся пользоваться кабелем-переходником. Чем это хорошо или плохо? Посмотрите на свой антенный кабель. Толстый коаксиальный кабель с медным экранированием очень плохо гнётся. Скорее он сломается, чем согнётся на небольшом расстоянии. Конечно, его можно подключить к стационарному компьютеру или телевизору, но ноутбук он "утянет" своей жёсткостью. Так что гибкий переходник - отличное решение. При подключении через него, вы можете разместить антенный кабель так, как будет удобно вам, а не кабелю. А качественные контакты переходника не испортят картинку и не добавят помех ТВ-сигналу.

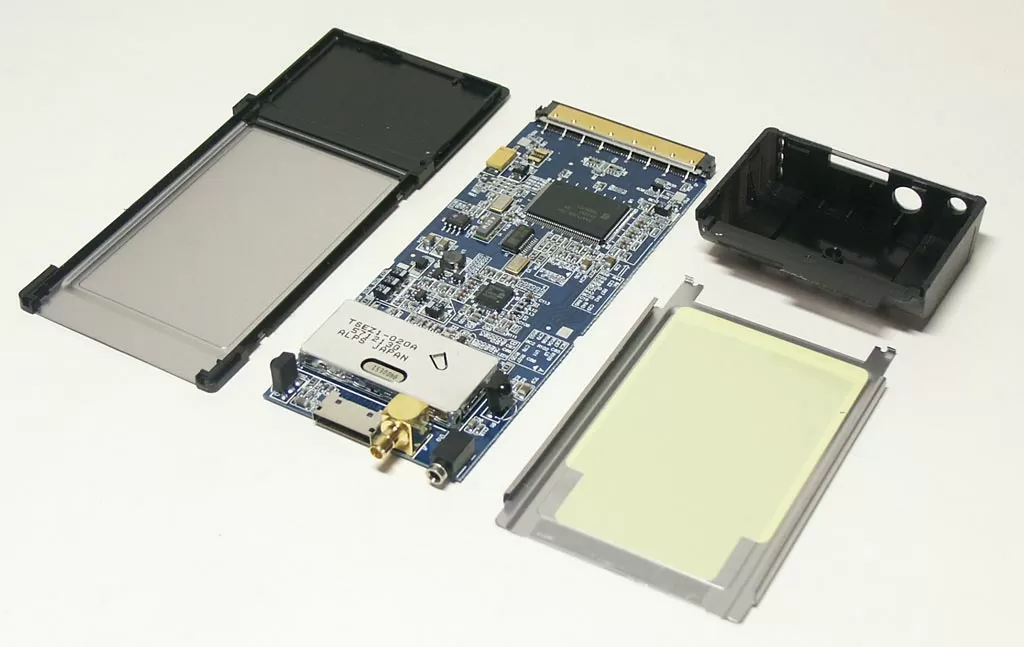

Очень интересно, что же у Behold TV Columbus внутри? Разбирать тюнер трудно - все стыки идеально подогнаны и корпус держится очень крепко, но любопытство поможет побороть трудности.

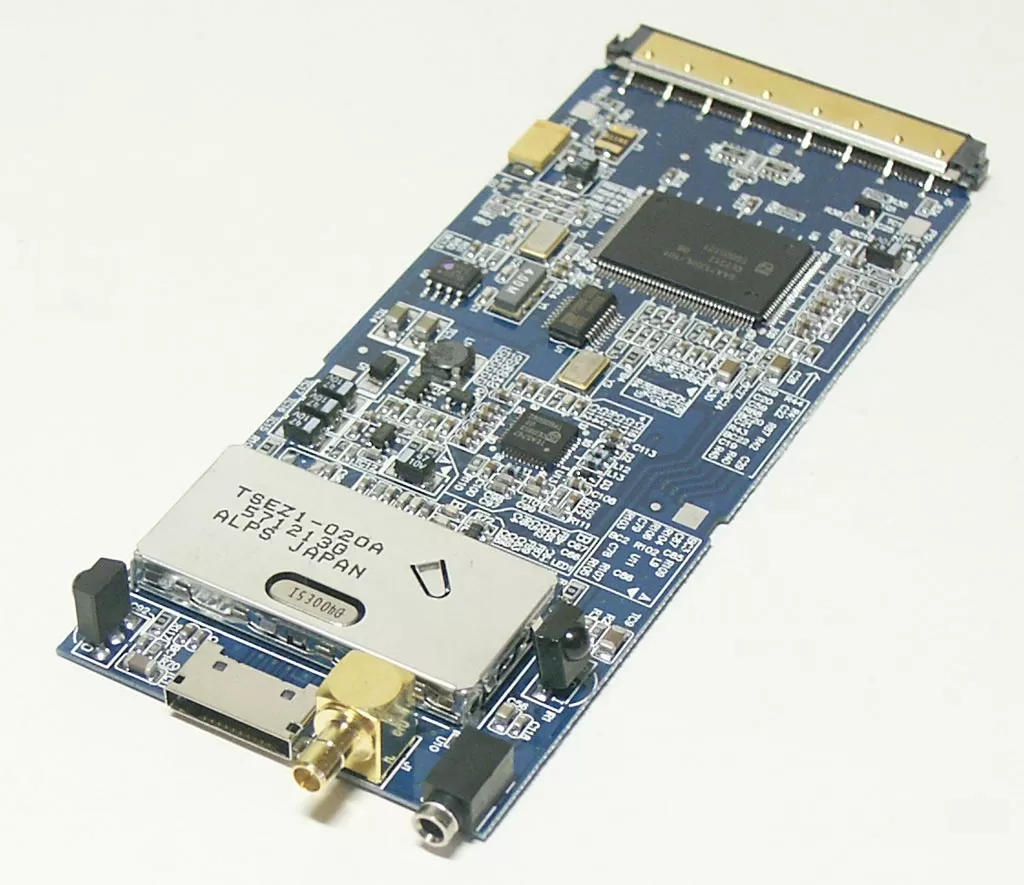

Итак, что же интересного мы видим внутри ТВ-тюнера? Печатная плата, покрытая уже знакомым нам тёмно-синим цветом, как у других ТВ-тюнеров Beholder. Аккуратный монтаж и "сердце" тюнера - чип Philips SAA7135HL.

На сегодняшний день этот чип - лучшее решение для ТВ-тюнера. За счёт использования SAA7135HL, Behold TV Columbus автоматически поднимается на ступень выше AverTV Cardbus Plus.

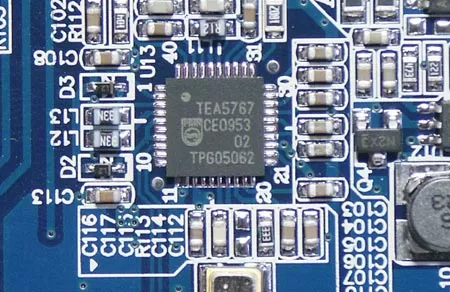

За работу радио отвечает отдельный чип - Philips TEA5767, являющийся готовым FM-приёмником. Сегодня многие производители ТВ-тюнеров делают выбор в пользу подобных полупроводниковых FM-тюнеров, и когда дело касается компактной модели, это единственное решение.

На фотографии сверху мы снова видим плату ТВ-тюнера Behold TV Columbus. Обратите внимание на два ИК-датчика, расположенных слева и справа от ВЧ-блока. На ноутбуке разъём PCMCIA может быть установлен слева или справа. И в том и в другом случае ИК-пульт будет отлично работать. Скажем несколько слов о ВЧ-блоке тюнера Columbus. Сегодня некоторые производители предпочитают использовать полупроводниковые ВЧ-блоки, представляющие собой готовое интегрированное решение. Наподобие чипа Philips TEA5767, отвечающего за радио, такие чипы обеспечивают приём телесигнала. За счёт меньших габаритов, они используются в компактных внешних ТВ-тюнерах и некоторых внутренних. Однако, такие чипы уступают традиционным ВЧ-блокам по качеству. Почему? Да потому что обычный ВЧ-блок, состоящий из различных элементов и закрытый большим экраном, меньше подвержен помехам и наводкам. Он может быть настроен специальным образом ещё на моменте сборки ТВ-тюнера. За счёт этого традиционный ВЧ-блок более чувствителен, даёт меньше помех и позволяет получить более качественную картинку на выходе. В тюнере Behold TV Columbus используется "традиционный" японский ВЧ-блок производства компании ALPS. Такой же ВЧ-блок установлен на AverTV Cardbus Plus и как мы могли убедиться, он даёт отличное качество картинки.

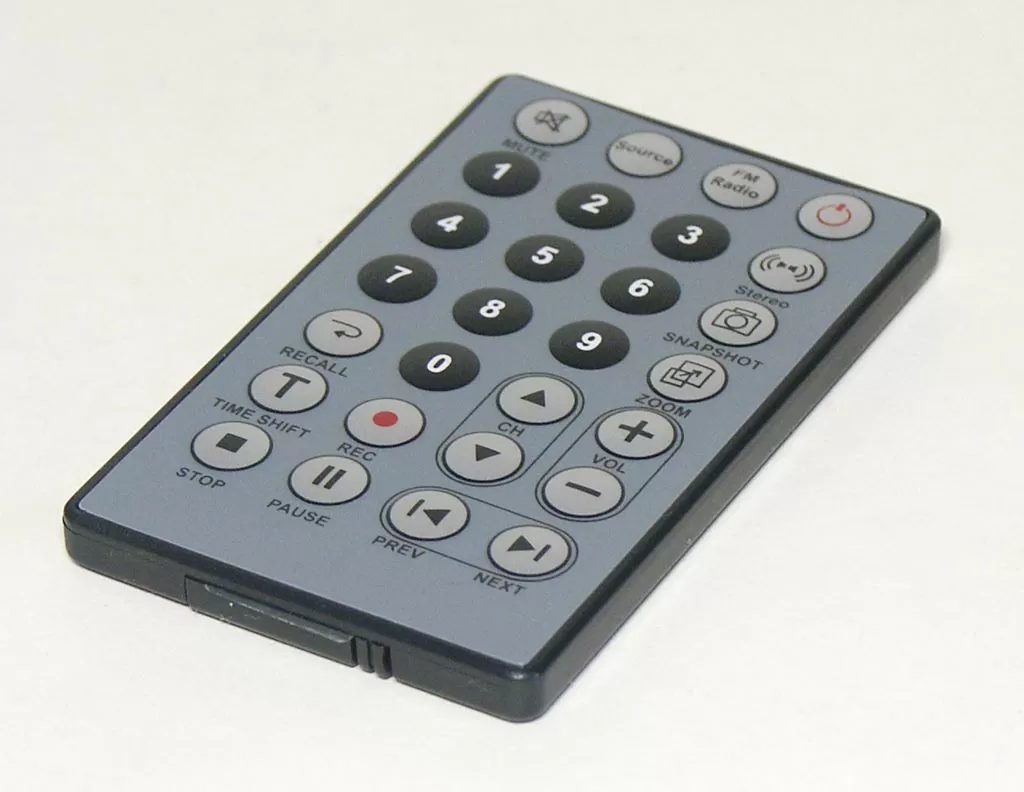

Пульт дистанционного управления в ТВ-тюнере Columbus отличается от пультов для внутренних PCI тюнеров Beholder. В комплекте к Behold TV Columbus поставляется действительно компактный и самое главное, по-настоящему мобильный пульт дистанционного управления.

Плоский, лёгкий, с выпуклыми круглыми кнопками, - он легко помещается в нагрудный карман рубашки или пиджака. В сумке для ноутбука он не займёт много места и уж точно не будет утяжелять ношу даже со своей "таблеточной" батарейкой. Пиктограммы на кнопках очень чёткие и понятные. Люблю я такие пульты, даже когда они поставляются с обычными ТВ-тюнерами. Кстати, логотипа "Beholder" на пульте нет, так что не забудьте, чем он управляет.

Новые возможности программного обеспечения

Драйверы для ТВ-тюнера устанавливаются без каких-либо неожиданностей. Всё в точности так же, как у внешних моделей. В случае, если у вас в системе уже были установлены драйверы от других ТВ-тюнеров с чипами Philips SAA713x, программа предложит удалить их, чтобы избежать проблем с совместимостью.

Тюнер Behold TV Columbus, как мы уже упоминали, полностью совместим программно с универсальными драйверами Beholder и программным обеспечением Behold TV. А это значит, что самое совершенное программное обеспечение, благодаря которому тюнеры Beholder заслужили лучшие награды среди профессиональных обозревателей железа, будет доступно и для ноутбука с тюнером Columbus. Мы уже много раз рассматривали возможности программного обеспечения Beholder, поэтому здесь мы лишь перечислим основные отличия новой версии Behold TV - 4.55, выпущенной одновременно с Columbus. А для тех, кто не в курсе, приводим ссылки на наши статьи о программном обеспечении Beholder.

Новая версия Behold TV 4.55 может похвастаться возможностью изменения прозрачности видеоокна, функцией вещания видео и звука в сеть. Вы можете посмотреть полный список исправлений и дополнений программного обеспечения на сайте Beholder.

Функция вещания аудио и видео в сеть, сама по себе не является новой. Некоторые производители тюнеров уже пытались добавить её поддержку в тестовом режиме. Специалисты компании Beholder добавили поддержку вещания в сеть с опозданием, зато эта функция введена в рабочем, не тестовом режиме. Зачем нужно вещание в сеть? Всё очень просто: вы работаете в офисе, где у вас нет телевизора. А посмотреть футбольный матч очень хочется. Всё, что вам нужно - включить дома компьютер, подключенный к интернету с ТВ-тюнером на нужном канале и включить вещание в сеть.

Теперь на рабочем компьютере запускаете Windows Media Player и выбираете "Open URL", где вводите IP адрес компьютера и порт доступа. После чего наслаждаетесь просмотром матча. Расстояний больше нет и вы можете смотреть телепередачи с любой точки света, где в компьютере используется тюнер Beholder. Программа позволяет вам ограничивать количество клиентов, ограничивать доступ по для отдельных адресов и по маске.

Следующая новая функция - это прозрачность окна просмотра телепередачи. Честно говоря, я не совсем понимал, как смотреть телепередачу на полупрозрачном окне - там же ничего не видно! Однако, мой хороший знакомый очень обрадовался этой функции и буквально открыл мне глаза на полупрозрачное окно: он просто перенёс его в верхний правый угол и запустил MS Word. Теперь он мог смотреть телепрограмму и набирать текст. Окно просмотра телепередачи нисколько не мешало этому. В общем-то, функция оказалась востребованной.

Ещё одна интересная функция - настройка НЧ входов. Новое программное обеспечение позволяет пользоваться видеомикшером для VHS и S-VHS входов.

Есть возможность настроить не только качество картинки, но и тембр и баланс звука. Любители оцифровывать аналоговые записи очень оценят эти возможности.

Качество картинки

ТВ-тюнер Behold TV Columbus поймал все 16 каналов, что вполне естественно для тюнеров Beholder. Качество изображения нареканий не вызывает и трудно сравнивать его с качеством Behol TV 409FM - в обоих случаях картинка отличная.

К качеству и скорости записи претензий не возникло - такое ощущение, что работаешь со внутренним ТВ-тюнером на стационарном ПК. Модель Behold TV Columbus передаёт звук только по шине PCMCIA, но никакой рассинхронизации видео и аудио не возникает.

Выводы

Мы уже многое сказали про Behold TV Columbus. И единственное, что мне остаётся добавить - так это то, что лучший ТВ-тюнер для ПК, Behold TV 409FM, теперь стал доступен и в PCMCIA версии. Покупая Behold TV Columbus для ноутбука, вы не жертвуете буквально ничем. Вместе с компактным PCMCIA тюнером вы получаете всю мощь самого функционального программного обеспечения и сможете изучать на себе действие 25-го кадра, записывать телепередачи без рекламы и использовать тюнер в качестве охранной системы.

Добавьте к этому удобный эргономичный пульт дистанционного управления и вполне демократичную цену около 90$ и вы поймёте, что Behold TV Columbus - это отличная покупка для ноутбука!

Михаил Дегтярёв (aka LIKE OFF)
01/10.2005
