Azza 815EX+

Беря плату в руки

Конструкция Azza 815EX+ имеет ряд особенностей, о которых мы просто обязаны поговорить. Кликните на фотографию ниже, чтобы увидеть большее изображение.

В общем, можно сказать, что 815EX+ - это обычная материнская плата ни i815E, коих сегодня в продаже имеется превиликое множество. Как и у всех плат на этом чипсете, у нашей имеется встроенное в северный мост графическое ядро i752.

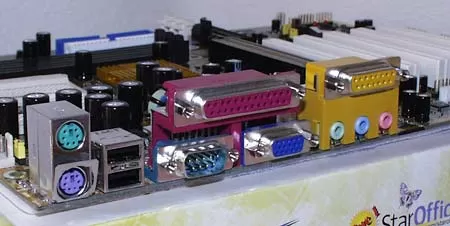

Как следствие этого - на панельке платы один COM-порт заменён VGA выходом на монитор. Поэтому на большинстве таких материнских плат второй COM порт представлен райзером на материнской плате. И всё. От этого райзера в большинстве случаев не холодно и не горячо. Использовать его без самого порта вряд ли удастся.

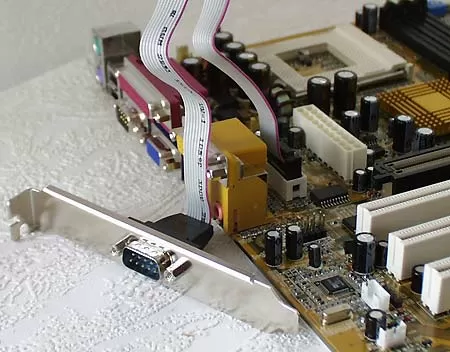

Поэтому Azza предоставляет нам со своей материнской платой отдельную панельку с COM-портом. Эта панель подключается к контактам второго последовательного порта на материнской плате и всё становится на свои места - есть и панель и VGA выход, который никем не используется.

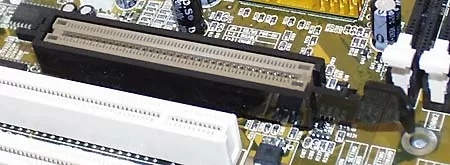

Второе отличие материнской платы в AGP порте. На самом порте установлена дополнительная пластиковая защёлка, фиксирующая видеокарту в слоте. Такие защёлки используются во многих, но не во всех платах, они предотвращают возможность случайного вытаскивания платы из слота.

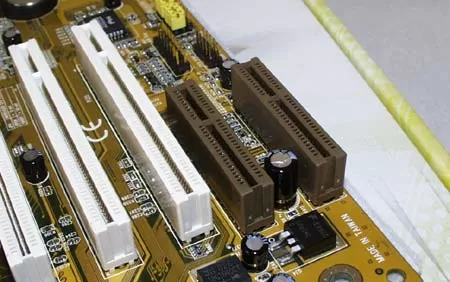

Продолжая тему слотов и портов, посмотрим в нижнюю часть платы. Здесь рядом друг с другом располагаются два CNR слота. Вообще, создаётся впечатление, что кому-то не хватает одного CNR слота. Учитывая распространённость CNR плат расширения на нашем рынке, я могу сказать, что мне и одного слота много, как, впрочем, и большинству пользователей. Уж лучше бы поставили дополнительный PCI слот - пользы от него точно было бы больше.

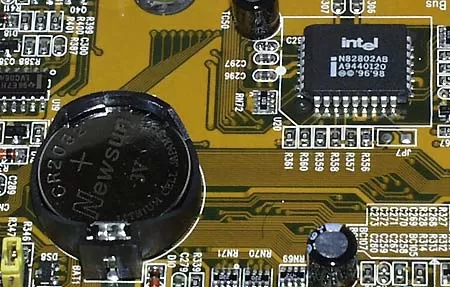

BIOS. Наверное, запаянный намертво BIOS - это характерная болезнь для материнских плат 2001 года. Конечно, Azza предусмотрела возможность восстановления испорченного BIOS при помощи райзера AirBus. Но, к сожалению, в комплекте к материнской плате ничего, связанного с AirBus не идёт, а это означает, что от этого райзера опять же не холодно и не горячо обычному пользователю.

В случае повреждения BIOS вирусом, или неправильной прошивки, вы потеряете материнскую плату целиком. Я очень надеюсь, что эта болезнь материнских плат не передастся по наследству будущим платам Azza и других компаний. Настройки CMOS очищаются двумя установленными рядом джамперами, один из которых полностью сбрасывает все настройки BIOS, а второй - только пароль. Но ни один, ни второй джампер не сбрасывают установленное из BIOS значение частоты FSB.

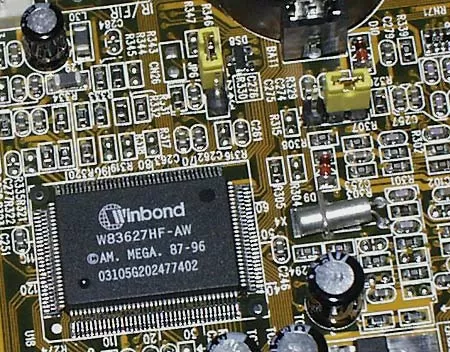

Аппаратный мониторинг осуществляется за счёт контроллера ввода-вывода от Winbond.

В комплекте программного обеспечения поставляется утилитка для аппаратного мониторинга. В руководстве пользователя написано, что на плате может быть установлен чип W82627F, который не поддерживает аппаратный мониторинг. У нас же запаян W83627HF, который может осуществлять функции аппаратного мониторинга.

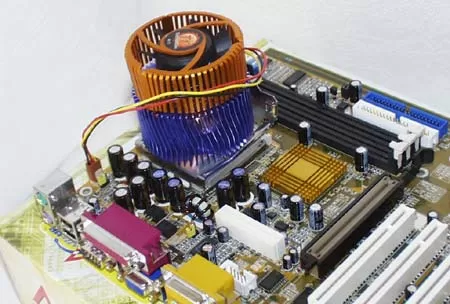

Ну и напоследок обратимся к гнезду процессора, да и вообще поговорим про то, как эта материнская плата поддерживает процессор. Прежде всего, отмечаем, что расположение гнезда процессора позволяет устанавливать крупногабаритные кулеры типа Dragon Orb 3.

Следующий важный момент - это регулировка напряжения процессора. Наверняка, именно чувство юмора заставило конструкторов Azza поставить на материнскую плату один джампер, который единственное, что может - это поднять напряжение на 0.05 В. То есть, Azza может теперь писать, что материнская плата 815EX+ поддерживает изменение напряжения ядра процессора, но реально - это просто +0.05 В, что при разгоне даёт очень мало. В других материнских платы серии 815 Azza реализовала нормальное изменение напряжения от -0.1 В до +0.4 В.

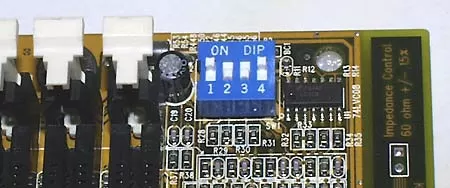

Материнская плата имеет три стандартных значения частоты системной шины, выставляемые перемычками возле DIMM слотов. В зависимости от положения переключателей, плата автоматически определяет частоту FSB, или выставляет её равной 66, 100, или 133 МГц. Этот переключатель - единственное спасение на тот случай, если вы переразогнали процессор. Дело в том, что джамперы, которые очищают CMOS, у нас почему-то отказались сбросить выставленную из BIOS частоту FSB. Пришлось понижать начальную частоту до 66 МГц и из BIOS устанавливать значения по умолчанию. Нам повезло, что мы использовали 133 МГц процессор Pentium III, потому что если бы вот так мы бы перегнали Celeron, то опускать частоту было бы уже некуда - ниже 66 МГц шины нет.

В заключение скажу про расположение IDE/FDD разъёмов. На материнской плате Azza 815EX они установлены на редкость удобно. Да и вообще расположение элементов на плате выбрано на редкость удачно. Здесь ничто ничему не мешает. На плату можно установить хоть все пять больших PCI карт, подсоединить все шлейфы, и даже после этого на плате ничего не будет мешаться - вы по-прежнему будете иметь доступ ко всем джамперам, что немаловажно для частой сборки компьютеров на подобных платах Azza.
