Azza 815EX+

Введение

Материнские платы производства тайваньской компании Azza плохо известны в России. И не смотря на то, что продукция этой компании завозится в Россию, производители используют эти материнские платы для собственной сборки компьютеров, и реже для продаж в магазинах. На сегодня Azza выпускает материнские платы как для процессоров Intel, так и для AMD. Отзывы о материнских платах Azza самые разные - и плохие, и хорошие, что характерно для малоизвестной продукции, поэтому, чтобы выяснить правду о продукции этой малоизвестной тайваньской компании, мы протестировали одну из материнских плат её производства.

815EX+

Azza выпускает материнские платы 815EX, 815EPX и 815EPL на базе системной логики от Intel. Из названия нашей платы становится ясно, что построена она на системном чипсете i815E от Intel и будет работать с процессорами Pentium III и Celeron от Intel с ядром Coppermine, а поддержки новых Tualatin ожидать от неё не стоит. Рассмотрим более подробно характеристики нашей платы.

Плата

• ATX форм-фактор, четырёхслойный дизайн

• Размер платы 21x30.5 См

Система

• Платформа: Socket 370

• Процессоры: Celeron, Pentium III Coppermine с частотой FSB 66/100/133 МГц

Чипы

• Intel FW82815E и FW82801BA

  • Поддержка AGP 4x

  • Встроенный контроллер ATA-33/66/100

• AC'97 аудио кодек

• Чип аппаратного мониторинга Winbond W83627HF-AW

Слоты расширения

• 1 AGP 1x/2x/4x

• 5 PCI

• 2 CNR

BIOS

• Award BIOS с 4Mb Flash EEPROM

• Поддержка Plug&Play 1.0 A, APM 1.2, Multi Boot, DMI

• Поддержка ACPI 1.0

• Поддержка SCSI sequenrial boot-up

• Поддержка DMI 2.0

• Возможность регулирования частоты FSB из BIOS

• Установка частоты FSB до 166 МГц

• Поддержка Suspend to RAM

Системная память

• Три 168-контактных DIMM слота для SDRAM PC66/PC100/PC133

• Максимальный размер устанавливаемой памяти 512 Мб

Порты ввода/вывода

• Два порта для IDE устройств

• Один порт для FDD

• Коннекторы PS/2 для клавиатуры и мыши

• Два USB порта

• Один EPP/ECP параллельный порт

• Один COM порт на панели платы

• Один COM порт на дополнительной панели

• VGA порт видеокарты

• Аудио порт (линейный вход, линейный выход, микрофонный вход и игровой порт)

• Сдвоенный PCI IDE интерфейс с поддержкой Ultra DMA 33/66/100, поддержка до четырёх IDE устройств

• Дополнительные контакты на плате:

  • IrDA

  • Дополнительные 2 USB порта

  • Райзер COM-порта

  • Wake On LAN (WOL)

  • Аналоговый вход с CD-ROM

  • Front Audio Port

  • AirBus райзер

  • IrDa коннектор

  • Разъём для подключения Telephone Answering Device (TAD)

  • Три MOLEX коннектора для одного системного и двух процессорных вентиляторов

Первым делом, хочется узнать, что такое AirBus и зачем плате нужно 2 CNR слота? На второй вопрос не в состоянии ответить никто в этом мире (возможно, затем, чтобы установить туда две CNR платы), а вот AirBus - это технология, разрабатываемая компанией Azza, которая позволяет использовать "портативный BIOS" для восстановления BIOS платы в случае поломки, или ошибки перезаписи. Суть AirBus в возможности подключения дополнительного чипа BIOS на отдельной платке на разъеме к мамке. Как отдельный вариант исполнения материнских плат без BIOS, где чип BIOS располагается в KeyBIOS - в виде брелка для ключей с разъемом на лицевой панели компьютера в пятидюймовой заглушке. Причем, вариант с KeyBIOS  должен был сопровождаться программным обеспечением для привязки и защиты данных на винчестере к конкретному KeyBIOS. Сейчас AirBus присутствует на материнских платах в виде разъема рядом с чипом BIOS и позволяет при наличии специальной технологической платки с чипом BIOS легко обновить или восстановить BIOS на плате.

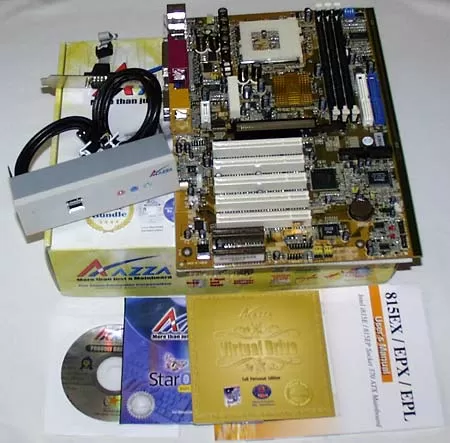

Комплект поставки

Коробка Azza по размерам чуть толще стандартных, в которых поставляется большинство материнских плат. И при ближайшем рассмотрении понимаешь, что не солгали предчувствия нам. В коробке кроме самой материнской платы находится книжечка руководства пользователя на английском языке, два шлейфа, панелька с дополнительным COM-портом и Azza Up - панель, вставляющаяся в пятидюймовый отсек и дающая вашему компьютеру два дополнительных USB порта и три аудио коннектора на лицевой стороне; кроме этого в коробке вы найдёте шесть(!) компакт-дисков с программным обеспечением. Они содержат Sun StarOffice 5.2, Virtual Drive 5.1, Mandrake Linux (3 CD) и драйвера для материнской платы. Нормального мануала в электронном виде на дисках нет, но это компенсируется полноценной книжечкой с руководством пользователя.

Такой богатый комплект поставки, вроде бы, не характерен для продуктов Low-End класса, к коим незаслуженно иногда причисляют материнские платы Azza. Стоит только посмотреть на то, как аккуратно сложены в теснёные картонные упаковочки компакт-диски. Ну да это всё сентименты. Давайте лучше посмотрим, что же такое Azza Up!

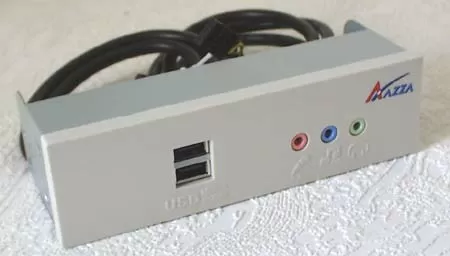

Как уже было сказано, это пятидюймовая панель, дающая дополнительные два USB порта (райзеры для подключения которых имеются на плате) и звуковые коннекторы, продублированные на панели платы. Вообще, применение такой панели - очень положительный шаг со стороны Azza, потому что пока что далеко не все ATX корпусы имеют USB порты на лицевой панели, а многие USB устройства очень удобно подключать именно спереди компьютера. Взять хоть тот же Flash USB Drive. А вот зачем было устанавливать три аудиоконнектора на лицевой стороне? Обычно это очень удобно для людей, занимающихся музыкой и постоянно подключающих разную аппаратуру к компьютеру. Тут, естественно, такие выходы очень бы пригодились. Creative Labs для того и выпускает Live! Drive. А вот предположить, что кто-то будет использовать встроенный AC'97 кодек на плате для профессиональных целей я не берусь. Кроме того, фотография на коробке материнской платы показывает, что Azza Up! имеет шесть USB портов, вместо двух, которые имеются у нас. Так что место на 5.25" панельке использовано не до конца. Вообще, можно было бы использовать для таких целей и 3.5" панельку, но это как-то не принято. В любом случае, наличие в коробке Azza Up! стоит рассматривать как большой плюс, ведь она выносит на лицо компьютера дополнительные два USB порта, контроллер которых имеется на каждой современной материнской плате, но не используется из-за отсутствия в комплекте подобных панелей. Стоит только добавить, что вместе с панелькой также идёт и крепление, которым она фиксируется в корпусе.

Ну а теперь самое время перейти к рассмотрению самой материнской платы.
