Агрессивный ТВ-тюнер Beholder TV 403 FM

Предыстория

Beholder (Бехолдер) - мифическое существо, монстр. Бехолдер - это массивный левитирующий шар, покрытый крепкой хитиновой оболочкой. Он имеет один центральный глаз и полную зубов пасть, а сверху на нём располагаются отростки, заканчивающиеся маленькими глазками. Все глаза, особенно центральный, излучают магическую силу. Бехолдер никогда не спит и не отдыхает, а с помощью своих многочисленных глаз он постоянно следит за всем, что происходит вокруг. Реакция бехолдера молниеносна, магия его неисчерпаема, а сила ужасающа...

Такое вот ужасное существо выбрала тайваньская компания InfoNetwork Ltd. для продвижения своей продукции на российском рынке. На момент написания обзора под маркой Beholder выпускались платы для видеонаблюдения и внутренние ТВ-тюнеры. Именно ТВ-тюнер Beholder 403 TV FM, топовую модель, мы сегодня и рассмотрим. Магией и зубастыми пастями нас не удивишь и мы не побоимся взглянуть прямо в десять глаз ужасной твари.

Комплект поставки

Но хватит лирики. Перед нами продукт новой компании, нового брэнда на российском рынке. Теперь уже понятно, что если компания желает полноценно выйти на рынок России с ТВ-тюнером, их продукция должна быть полностью оптимизирована под наше вещание, которое порой бывает очень даже низкокачественным. И маленькая наклеечка "Адаптировано для России" - залог выполнения этого обязательного условия.

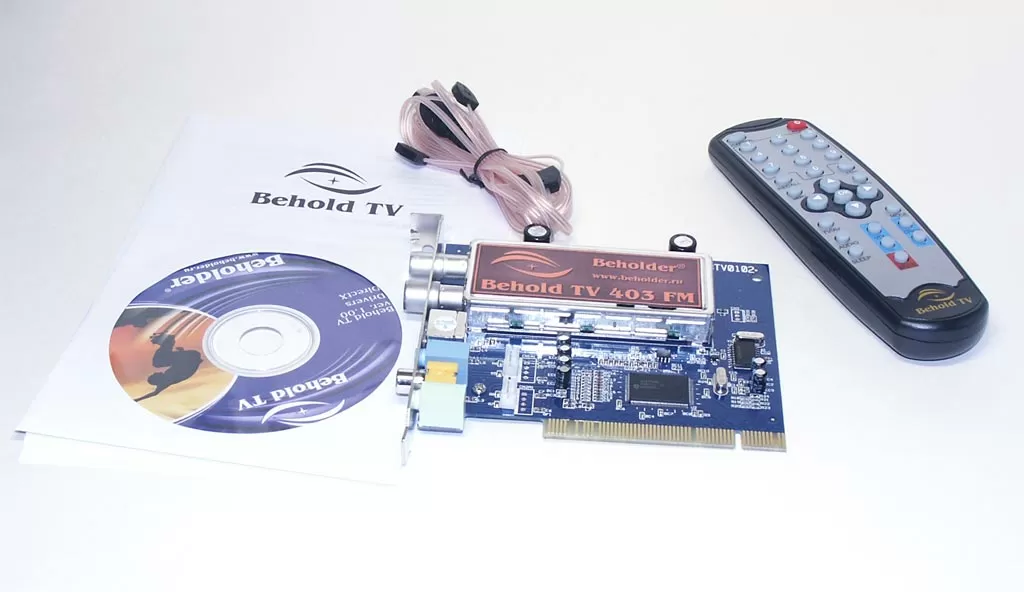

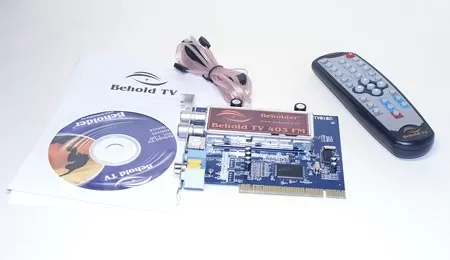

Небольшая картонная коробочка с достаточно простым дизайном, где все надписи сделаны на русском языке. Внутри неё помимо самой платы ТВ-тюнера находятся:

• Пульт ДУ с батарейками

• Датчик ИК-сигнала

• FM-антенна

• Кабель 3.5 мм jack stereo для подключения к звуковой карте

• Компакт-диск с программным обеспечением

• Инструкция по установке платы

В общем-то, комплект поставки можно назвать вполне обычным для современных ТВ-тюнеров. Только один диск с программным обеспечением, без программы для видеомонтажа, чтобы снизить стоимость устройства. Прежде, чем мы перейдём к рассмотрению самого ТВ-тюнера, приведём его характеристики.

• Чип-декодер Philips SAA7134HL с 9-битным аналого-цифровым преобразованием и декодером NICAM

• Приём ТВ-программ в диапазоне 48.25 - 863.25 МГц

• Приём радиопрограмм в расширенном диапазоне 66.00 - 170.00 МГц

• Предустановленные настройки частот радиостанций и телеканалов кабельного и эфирного вещания Москвы

• Запись видео в формате MPEG I/II, MPEG 4 или AVI с любым установленным в системе кодеком

• Запись FM-радио в формате WAV, MP3 с любым установленным в системе кодеком

• Оцифровка звука с использованием внутреннего АЦП Philips SAA7134

• Возможность захвата одного кадра и серии кадров в форматах BMP и JPEG

• Управление АРУ

• Запись по расписанию ТВ-програм в фоновом режиме

• Поддержка русскоязычного телетекста

• Встроенное OSD меню

• Индивидуальные настройки видеостандарта, яркости, контрастности, оттенка, насыщенности, чёткости, уровня входного сигнала, а также  режима горизонтальной синхронизации для режимов "Вход Composite" и "Вход S-Video"

• Поддержка ТВ-программы формата JTV

• Обработка изображения с использованием фильтров деинтерлейсинга, удаления шумов, увеличения резкости и удвоения частоты кадров.

• Многоканальный предпросмотр каналов

• Отображение детальной информации при записи.

• Персональная настройка кнопок пульта дистанционного управления.

• Персональная настройка горячих клавиш клавиатуры и мыши

• Русифицированный интерфейс

Уже по заявленным характеристикам мы можем судить о том, что перед нами отнюдь не "ещё один ТВ-тюнер", а мощный продукт, который вполне может составить конкуренцию сегодняшним известным брэндам. Здесь и поддержка стереозвука в формате NICAM (для каналов MTV и ОРТ), и возможность записи с любым установленным в системе кодеком, когда при записи выводится детальная информация о загрузке процессора и т.д. (об этом мы поговорим чуть позже), и расширенный FM-диапазон приёма. Не хватает, разве что, поддержки функции сдвига во времени (Time Shifting). Среди новых функций для ТВ-тюнеров - возможность захвата серии кадров с установленным интервалом (мульти-скриншот), оцифровка звука при записи самим ТВ-тюнером, чтобы избежать помех и негативного влияния звуковой карты и управление АРУ и фильтрация картинки. Как говорится, много всего хорошего, о чём мы постараемся рассказать. Ну а пока что посмотрим на саму плату ТВ-тюнера.

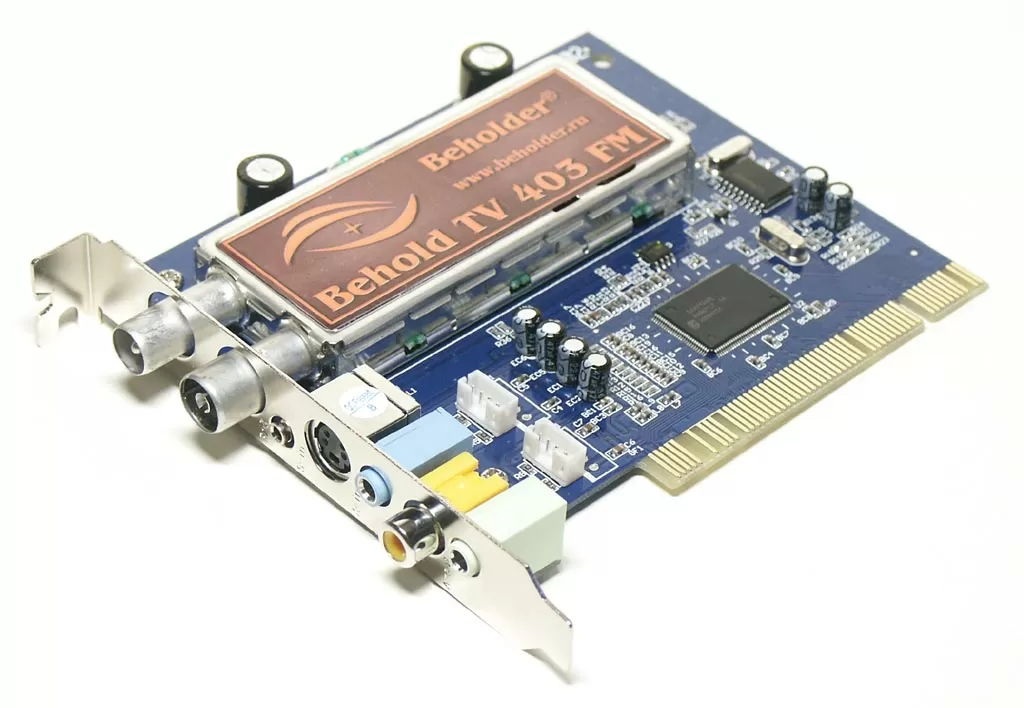

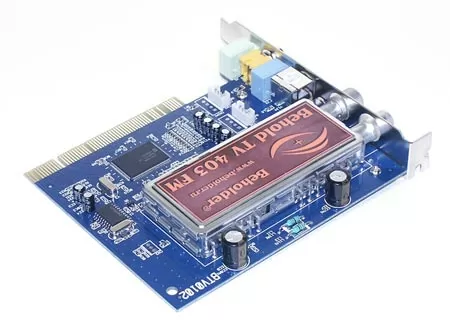

Печатная плата стандартного размера, покрытая синим лаком. На панельке платы располагаются традиционные гнёзда: FM-антенны, ТВ-антенны, пульта ДУ, гнездо видеовхода S-Video, 3.5 мм гнездо аудиовхода, композитный видеовход и 3.5 мм аудиовыход. Гнездо ИК-датчика имеет чуть меньший диаметр и сдвинуто вниз по отношению к линии 3.5 мм аудио гнёзд, чтобы исключить ошибочное подключение датчика или звуковой карты. Обратите внимание, что наружные аудиогнёзда продублированы на плате внутренними 4-контактными MPC разъёмами. Таким образом, ТВ-тюнер можно подключить к материнской плате или звуковой карте, не занимая внешний линейный вход. Это очень удобно, так как зачастую линейный вход на материнских платах коммутируется так же на выход для подключения 6-канальной акустики и становится недоступным. А на компьютерах, собранных в формате SFF (типа Shuttle XPC SB75G2) гнездо линейного входа вообще располагается на лицевой панели. И при подключении ТВ-тюнера, не имеющего внутреннего аудиовыхода (типа AverTV Studio 307) получается следующая картина:

На плате Beholder TV 403 FM такого неудобного подключения удалось бы избежать именно благодаря наличию внутренних аудиовыходов.

Обратите внимание на L-C фильтры, установленные сверху над блоком аналогового приёмника. Это дополнительная фильтрация по питанию, благодаря которой удаётся снизить наводки, идущие на аналоговый блок и получить более качественный сигнал.

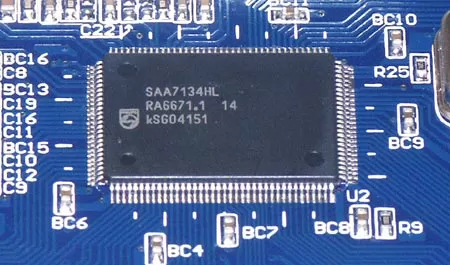

"Сердце" тюнера - столь модный сегодня чип Philips SAA7134HL с 9-битным аналого-цифровым преобразователем и декодером NICAM. Именно декодер NICAM позволяет принимать программы ОРТ и МТВ со стереозвуком. В ТВ-тюнере Beholder TV 403 FM реализова еще одна интересная возможность этого чипа - передавать аудиопоток по PCI шине. То есть, когда тюнер сам производит оцифровку звука. Вообще, при сегодняшнем распространении материнских плат со встроенным аудио, которое в большинстве случаев является низкокачественным, это очень удобное решение. Но пока что эта возможность задействована только при записи, так что от подключения платы к звуковой карте никак не избавиться. Но даже это является большим плюсом, так как во-первых, качество записи звука может быть существенно выше, а во-вторых, привычное отставание видеоряда от аудио или наоборот - опережение последнего будет сведено к минимуму.

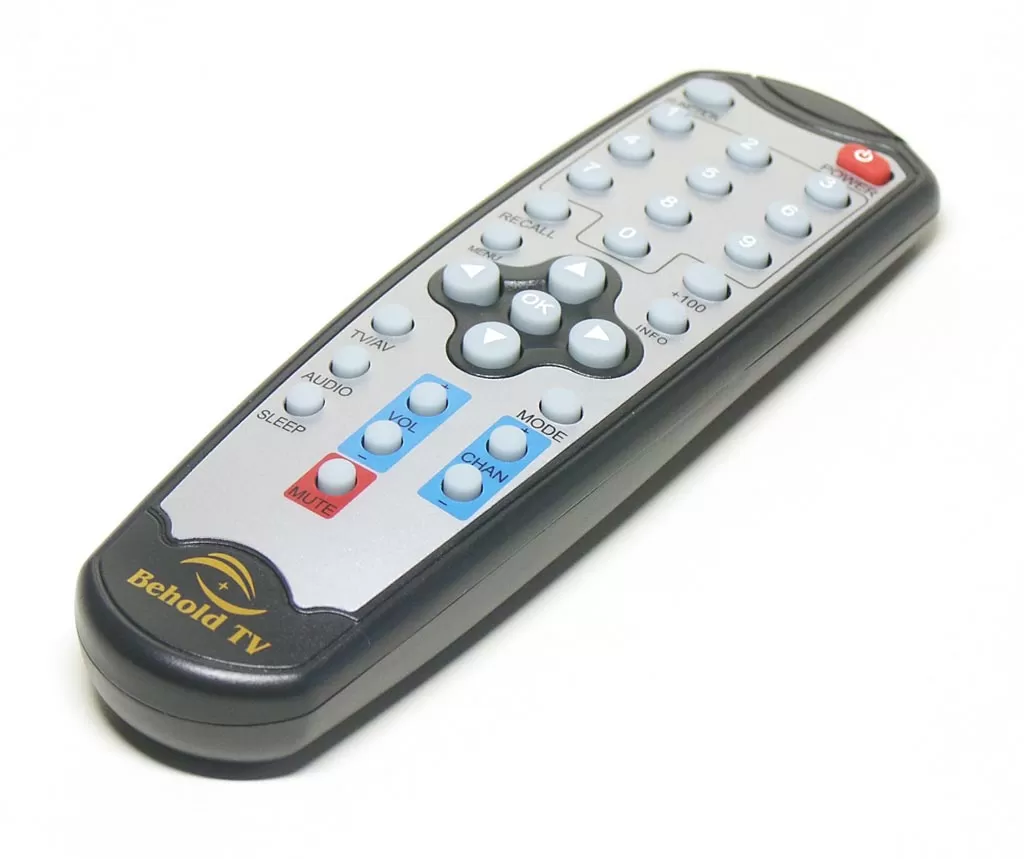

Пульт дистанционного управления нам с вами уже кажется довольно-таки знакомым. Аналогичные пульты дистанционного управления поставляются со многими ТВ-тюнерами.

По конструкции это достаточно удобный и эргономичный пульт, который хорошо чувствует себя у вас в руке, хотя намного важнее, что вы чувствуете себя так же, как и он :). Управление каналами и громкостью здесь вынесены на отдельные кнопки, а привычный всем "крестик" используется для работы с меню. Однако, как мы позже убедимся, этот пульт может настраиваться как вам будет удобно. И наконец-то я настрою его управление как на телевизоре: вертикальные стрелочки для переключения каналов, а горизонтальные - для изменения громкости.

Программное обеспечение

На компакт-диске, поставляемом с ТВ-тюнером, идут драйверы и сама программа Behold TV для просмотра телепередач и прослушивания радио. Как мы уже говорили, программ для видеомонтажа здесь нет, чему, собственно, мы отчасти и обязаны невысокой ценой на продукт. Инсталляция проходит просто и быстро. После установки программ и драйверов самое время посмотреть, что же здесь за ПО.

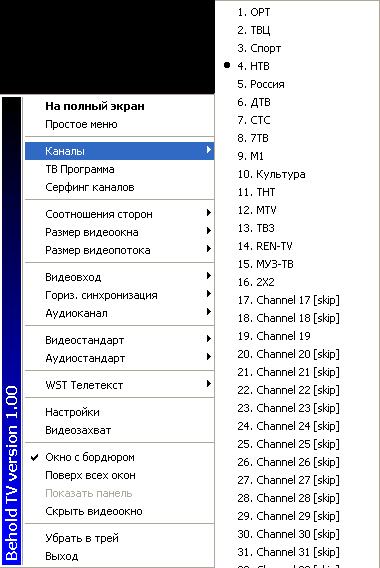

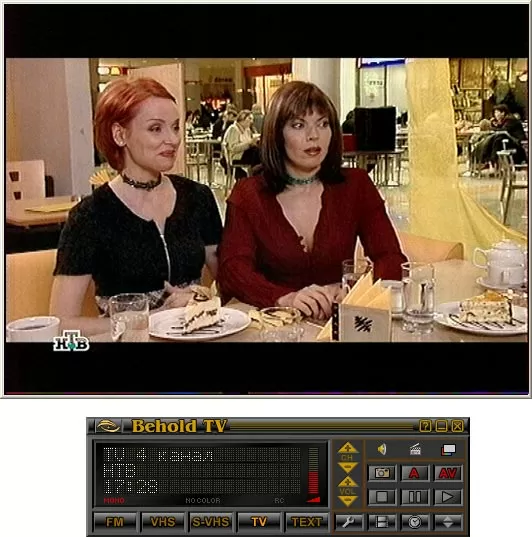

Интерфейс программы довольно простой. Он напоминает чем-то известную программу WinAMP. Здесь нет привычных нам циферок с выбором каналов, но это нисколько не мешает навигации. Её можно производить по нажатию на жёлтые стрелочки или из списка по правому клику мышкой на экране воспроизведения. В нижней части окна программы кнопками выбирается режим работы тюнера - приём FM-каналов, работа с ТВ-входа VHS, с ТВ-входа S-VHS, работа в основном режиме в качестве ТВ-тюнера и просмотр телетекста. Рядом маленькие кнопочки с выбором настроек просмотра, записи, отключения звука, скриншота и т.д. По нажатию на правую кнопку мышки на окне просмотра выводится следующее меню.

Здесь можно быстро перейти на нужный вам канал, выбрать режим сёрфинга, когда экран делится на 16 квадратиков, в каждом из которых последовательно демонстрируется один из доступных каналов, изменять соотношение сторон, аудио и видео стандарты, горизонтальную синхронизацию и даже убирать бордюр рамки просмотра видео. Но эти настройки - ничто по сравнению с теми, в которые мы попадаем, нажав соответствующую кнопку на панели управления. Скажу сразу - обо всех возможностях программы Behold TV в этой статье мы рассказать не сможем - в ближайшее время мы сделаем отдельный обзор по программным возможностям данного ТВ-тюнера. А пока что определим наиболее интересные моменты.

Первое меню - настройка ТВ-каналов. По умолчанию сетка каналов уже распределена для вещания города Москвы. В других городах частоты могут отличаться, поэтому в любом случае мы проводим автосканирование. Для каждого канала можно вручную задавать частоту (с тремя методами подстройки от грубой до очень точной), стандарт видео, аудио, громкость (очень полезно, так как зачастую разные каналы транслируются с разными уровнями громкости) и картинку. В случае, если канал транслируется со стереозвуком, в колонке "Аудио" будет указано DK/NICAM.

Для настройки радио каналов надо сначала перевести тюнер в режим FM-приёмника. Здесь так же записаны частоты 44 радиостанций, вещающих на территории Москвы. Для каждого канала можно изменять настройки громкости и баланса. Установив галочку напротив "Широкий диапазон FM для сканирования" вы расширяете область приёма со стандартных 87.00 - 108.00 МГц до отрезка от 66.00 МГц до 170.00 МГц. Зачем нужен столь широкий диапазон, трудно понять. Передвижение ползунка поиска частоты может идти с шагом 0.1 МГц, хотя вручную вы можете производить настройку с шагом до 0.05 МГц.

В режиме настройки видео можно устанавливать формат потока, изменять обработку картинки с помощью фильтров деинтерлейсинга, удвоения частоты кадров, режимов подавления шума, повышения чёткости. В общем, для настоящих ценителей качества и обилия настроек здесь сплошное раздолье.

В общем-то, как и в закладке изменения аудиопараметров. Здесь настраивается всё, включая уровень SIF, шаг изменения громкости, АРУ звука, чувствительность и т.д.

В окне настройки интерфейса можно настроить размер матрицы для сёрфинга, приоритет программы, выбрать отдельный просмотрщик телетекста и многое другое. Пункты меню говорят сами за себя.

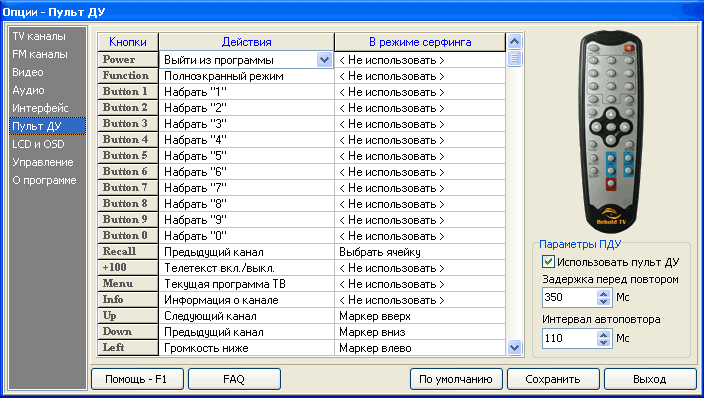

Ну вот мы и добрались до самого интересного - настройки пульта дистанционного управления. Как вы можете видеть на скриншоте, настроить можно любую кнопку и интервал повтора сигнала. Удобно, приятно, единственное, чего не хватает, чтобы каждая кнопочка на фотографии пульта подсвечивалась при её изменении, а то так и запутаться недолго.

В следующем меню настраивается отображение надписей на экране программы и окна просмотра программ. Цвет, шрифт, размер кегли, задержки и практически всё, что может понадобиться.

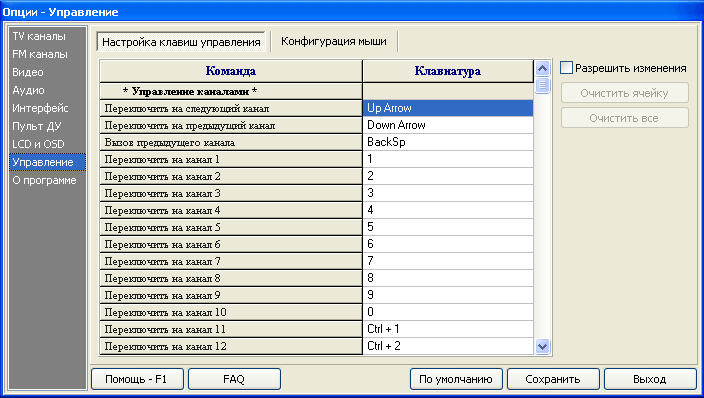

Настройка управления - редкость в ТВ-тюнерах. Здесь можно полностью настроить контроль за программой под себя. Не только управление каналами, но и выбор источника, управление экраном, записью, ТВ-программой и т.д. К примеру, очень удобно под колёсико мышки настроить регулировку громкости.

О каких ещё настройках мы не рассказали? Конечно же о настройках записи. Вообще запись с помощью Behold TV - это тема, которая будет раскрыта нами позже в отдельном материале. Здесь же мы просто приведём вам скриншоты настроек записи, чтобы вы могли представить себе всю гибкость и информативность программы записи.

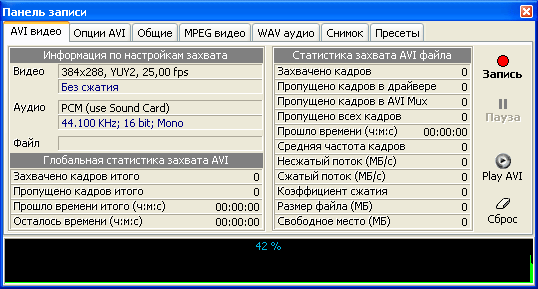

Вот это и есть полная информативность о захвате видео.

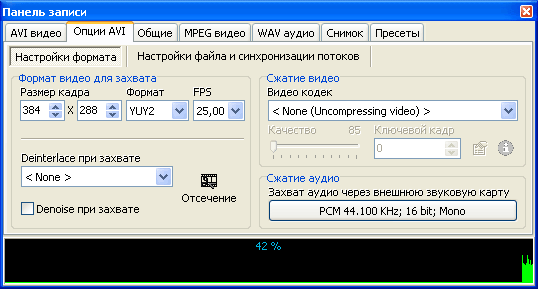

Выбор разрешения, наложения фильтров при записи и использование любого из доступных кодеков.

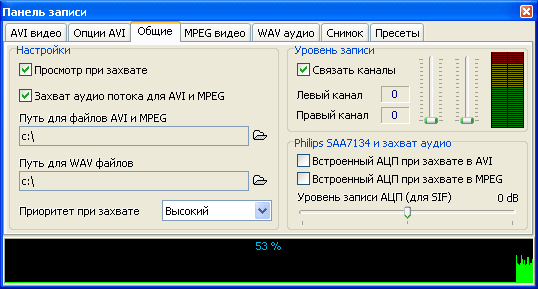

Возможность включения встроенного в чип тюнера АЦП для записи.

Отдельное окно для записи в формат MPEG.

Аналогичная информативность для захвата аудио.

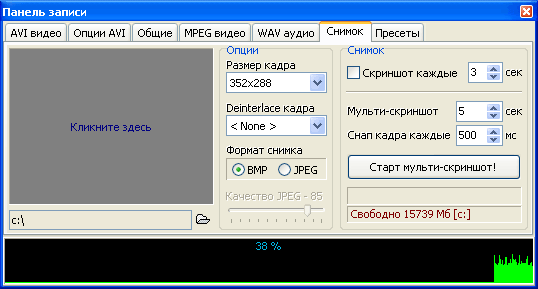

Настройки для захвата одного кадра или серии кадров. Выбор разрешения, интервал между снимками мульти-скриншота, наложение фильтров.

Для различных условий записи вы можете сохранять свои преднастройки (пресеты).

Тестирование, впечатления и выводы

Для тестирования мы использовали компьютер, собранный на базе платформы Shuttle SB75G2, как наиболее сбалансированное, стабильное и производительное решение, качество компонентов которого практически исключает возникновение наводок на аналоговую аппаратуру.

• Процессор - Intel Pentium4 2.8C

• Память - 2x256 Мб DDR400

• Жёсткий диск - Hitachi 60 Gb (7200 RPM)

• Видеокарта - Albatron GeForce FX 5700

• Операционная система - Windows XP Professional SP1 (Rus)

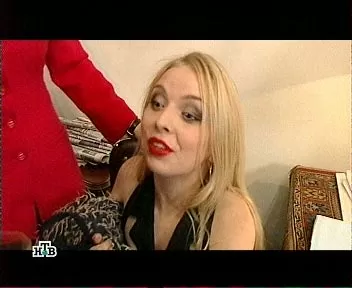

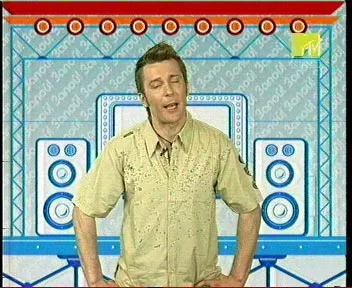

Из доступных 16 каналов, которые принимает телевизор Samsung, ТВ-тюнер Behold TV 403 FM поймал все 16. Причем, все каналы, которые принимаются на телевизоре качественно, имели высокое качество и на компьютере. ТВ-тюнер с лёгкостью поймал канал MTV и ОРТ со стереозвуком в формате NICAM, о чём сообщил нам соответствующей надписью на панели управления. Кстати, в отличие от AverMedia AverTV Studio 307, этот тюнер поймал MTV со стереозвуком как на стационарную, так и на комнатную антенну.

Применение 9-битного декодера и программных фильтров сглаживания даёт очень высокое качество картинки, впрочем, как и звука. При записи видео на компьютер с телевизионного эфира звук и видео не расходились во времени.

Выводы

ТВ-тюнер Behold TV 403 FM на сегодняшний день является, пожалуй, самым функциональным устройством. Программное обеспечение, без сомнений, рассчитано на истинных ценителей качественного ТВ, любящих настроить программу под себя. И Behold TV позволяет производить такие настройки. Высокое качество аналогового блока, встроенные фильтры и полноценное использование возможностей чипа Philips SAA7134HL дают отличное изображение как при просмотре ТВ-программ, так и при записи их на компьютер. И, что самое интересное, цена данного тюнера находится в диапазоне 55$, то есть, дешевле, чем у AverMedia StudioTV 307, основного конкурента этого тюнера, построенного на том же чипе Philips SAA7134, при том, что бехолдер ему нисколько не уступает, а по многим параметрам программного обеспечения даже превосходит!

Недостаток у тюнера, по нашему мнению, только в том, что он не поддерживает функцию сдвига во времени. Но для тех, кому это не принципиально, Behold TV 403 FM станет лучшим выбором. В общем, для нас это не принципиально, поэтому мы вполне заслуженно вручаем данному ТВ-тюнеру награду "Выбор Редакции"!

Официальный русскоязычный сайт компании "Beholder" - www.beholder.ru

Михаил Дегтярёв (aka LIKE OFF)
