AeroCool KCAS Plus 600W – обновлённая версия популярного блока питания

Введение

AeroCool выпустил обновление достаточно популярной линейки – KCAS Plus. Пару лет назад мы тестировали блок питания AeroCool KCAS 500W, и опираясь на наши старые воспоминания, выявим изменения и новшества, которыми производитель наделил KCAS Plus, протестировав версию на 600W. Нам обещают повышенный КПД (>85%), DC-DC преобразователь, а также увеличенное количество разъёмов, включая разъёмы PCIe 8 pin для подключения видеокарт.

Внешний вид AeroCool KCAS Plus 600W

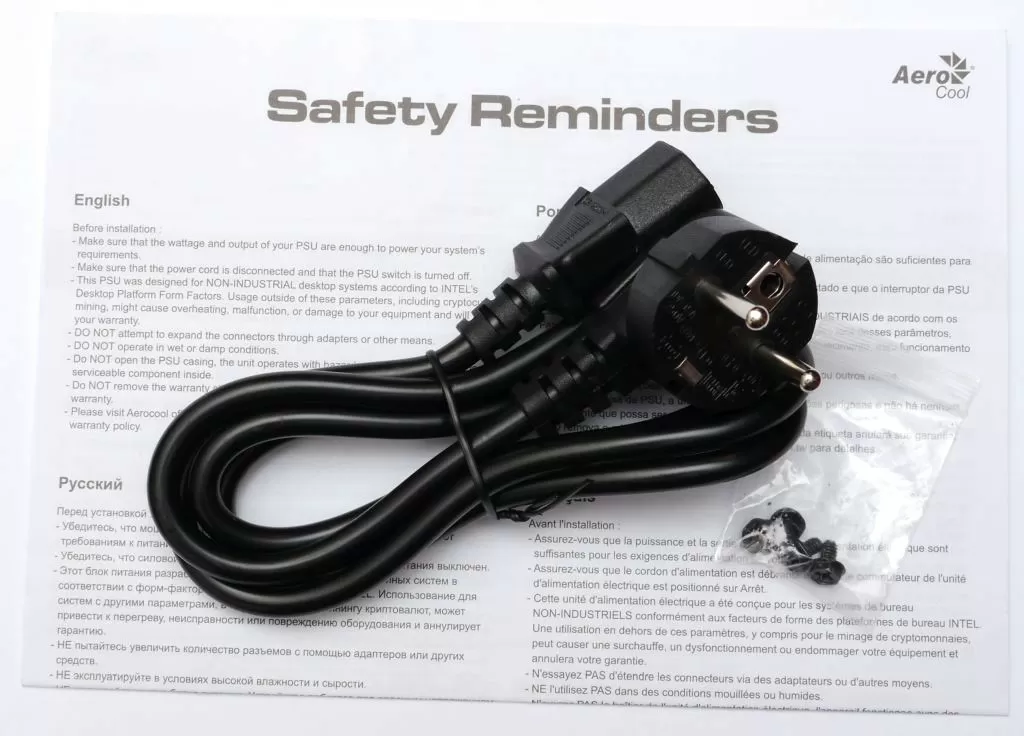

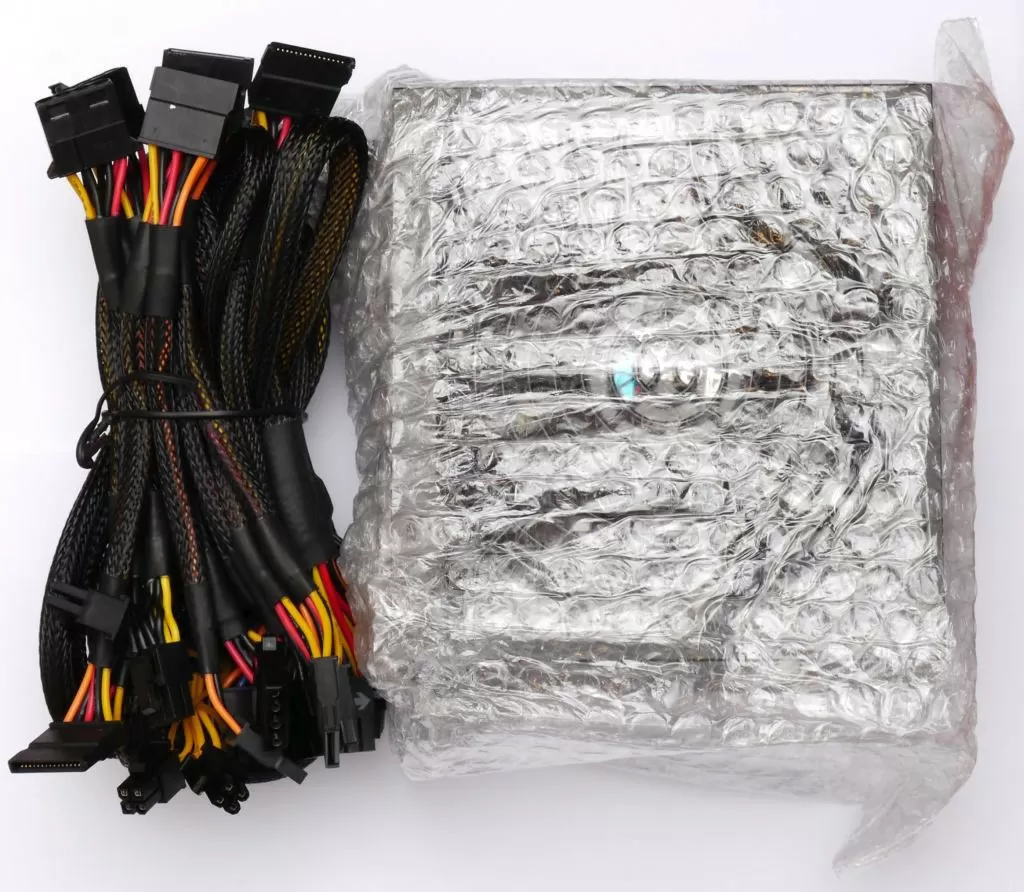

Блок питания поставляется в большой красочной картонной упаковке, а комплектация включает в себя сам БП, сетевой кабель питания и набор болтиков для крепления БП в корпусе компьютера. На коробке с обратной стороны можно почерпнуть ключевую информацию о характеристиках и особенностях модели. Сам блок питания, что приятно, обёрнут в пузырьковую защитную упаковку.

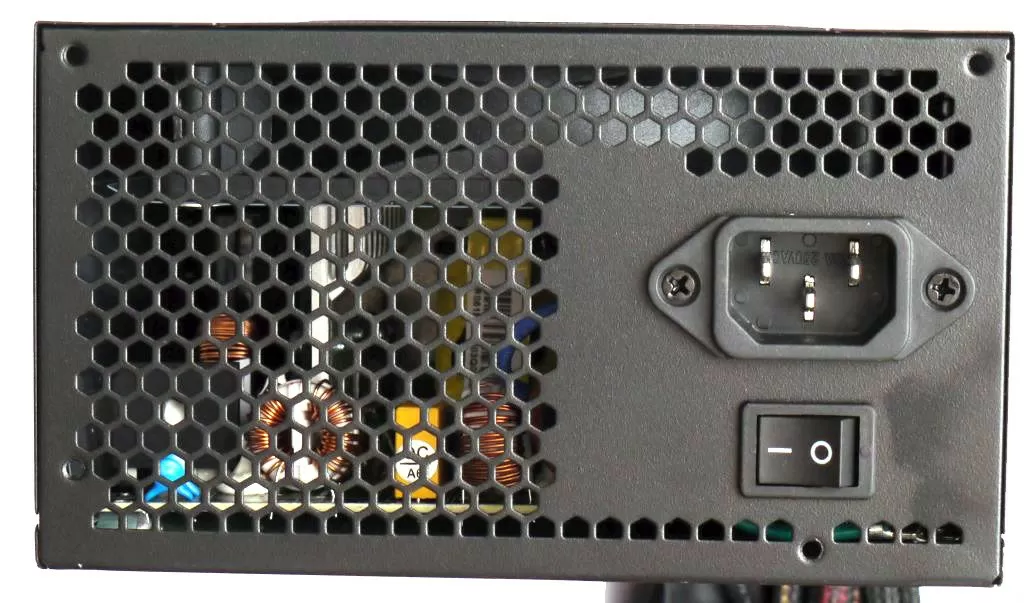

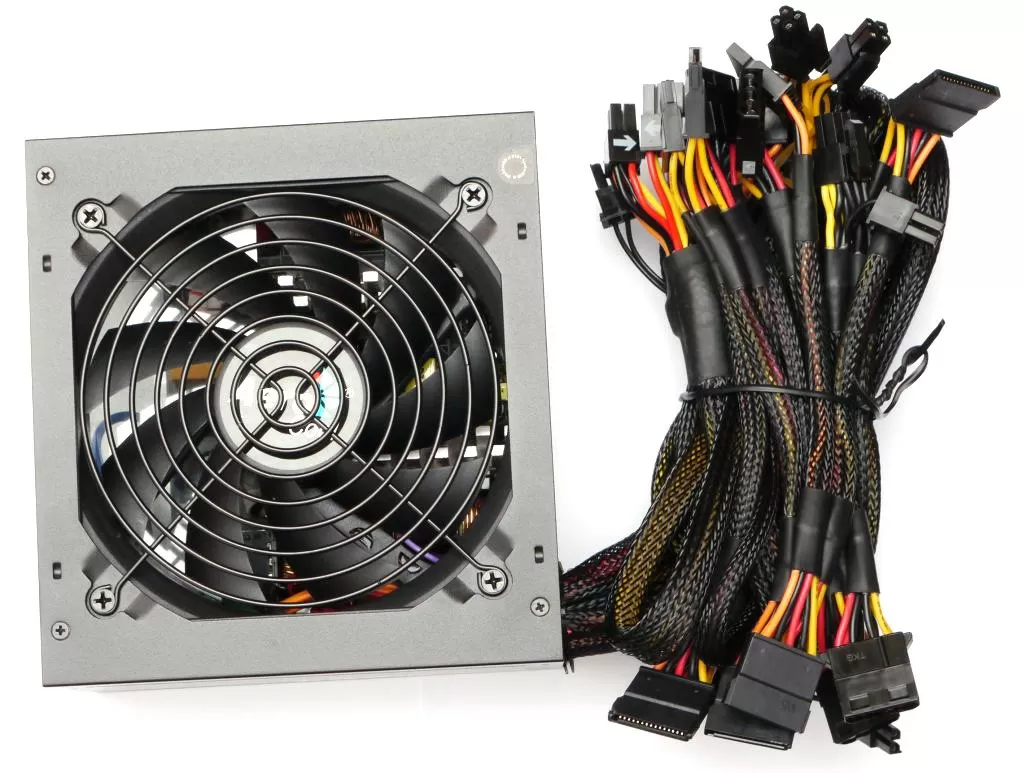

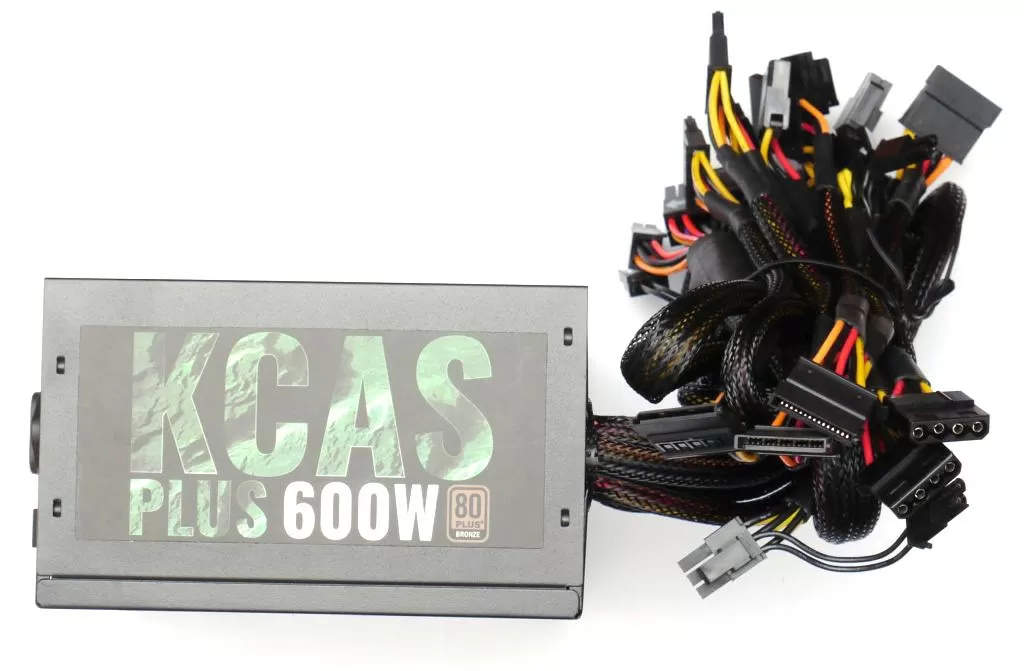

Корпус блока питания покрашен в чёрный цвет, но наклейки по бокам разбавляют тёмную гамму. Чем же может похвастаться AeroCool KCAS Plus 600W – 12 см вентилятор, защищенный грилем, все кабели питания без исключения – имеют пластиковую оплётку чёрного цвета, вдобавок самих кабелей тут очень много.

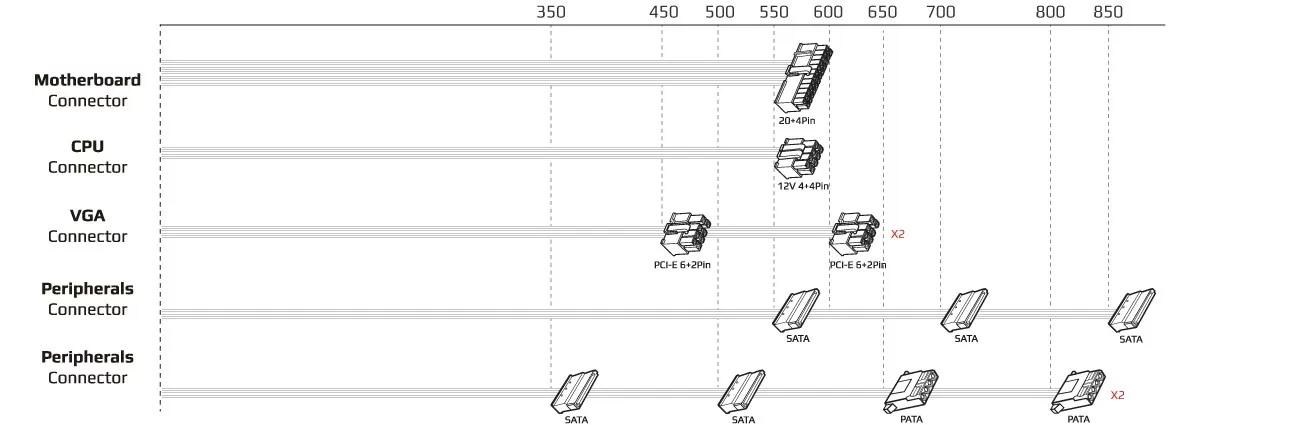

Помимо стандартных 20+4 pin ATX и 4+4 pin CPU коннекторов, в распоряжении пользователей есть ещё пять кабелей. Два из них – с парой 6+2 pin PCIe штекеров для питания видеокарт (то есть блок питания уже позволяет подключить две мощные видеокарты), два кабеля с двумя SATA и двумя MOLEX разъёмами, и ещё один кабель с тремя SATA. Итого мы имеем: 4x6+2 pin PCIe, 4 MOLEX и 7 SATA разъёмов. На наш взгляд, как для блока питания мощностью 600 Вт коннекторов даже в избытке.

Разборка AeroCool KCAS Plus 600W

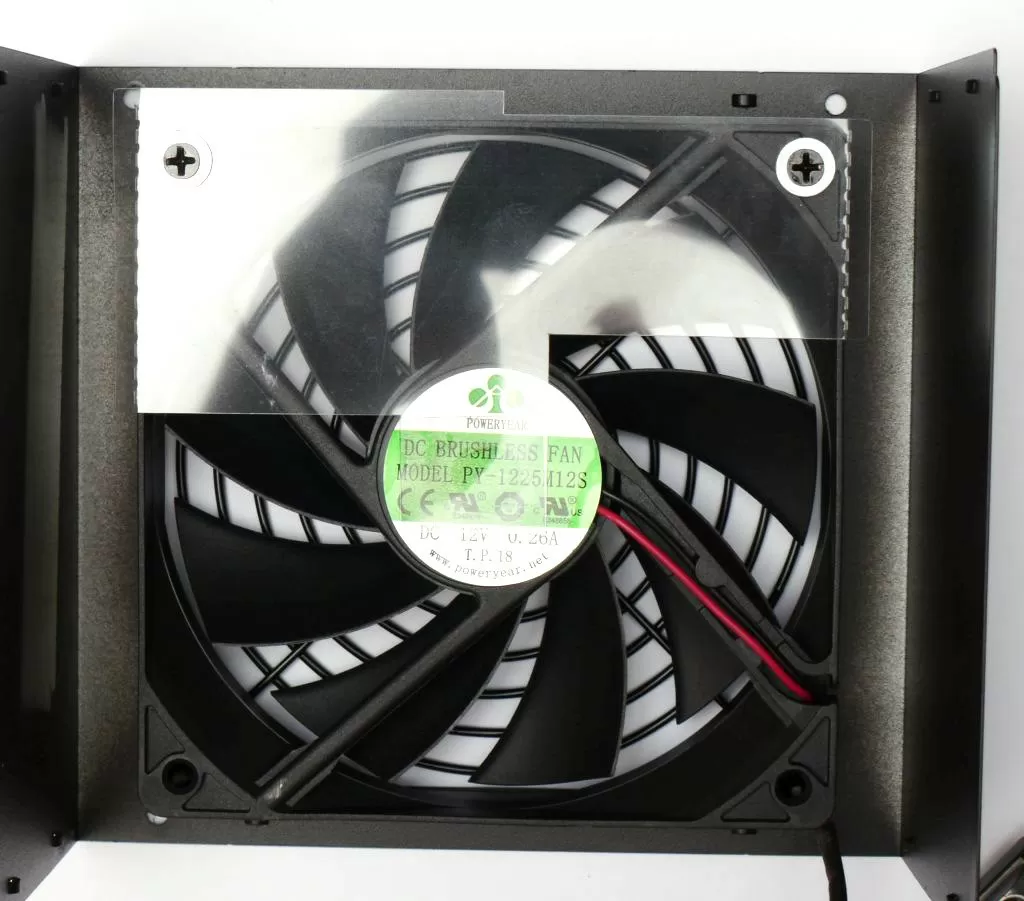

Разборка блока питания проста, нужно лишь открутить четыре маленьких винтика под крестовую отвёртку. Для начала взглянем на вентилятор – это PY-1225M12S на подшипнике скольжения, скорость его работы регулируется автоматикой, и по заверениям производителя, пока нагрузка не превысит 60% от максимальной, вы вентилятор не услышите. Теперь взглянем на схемотехнику самого блока питания.

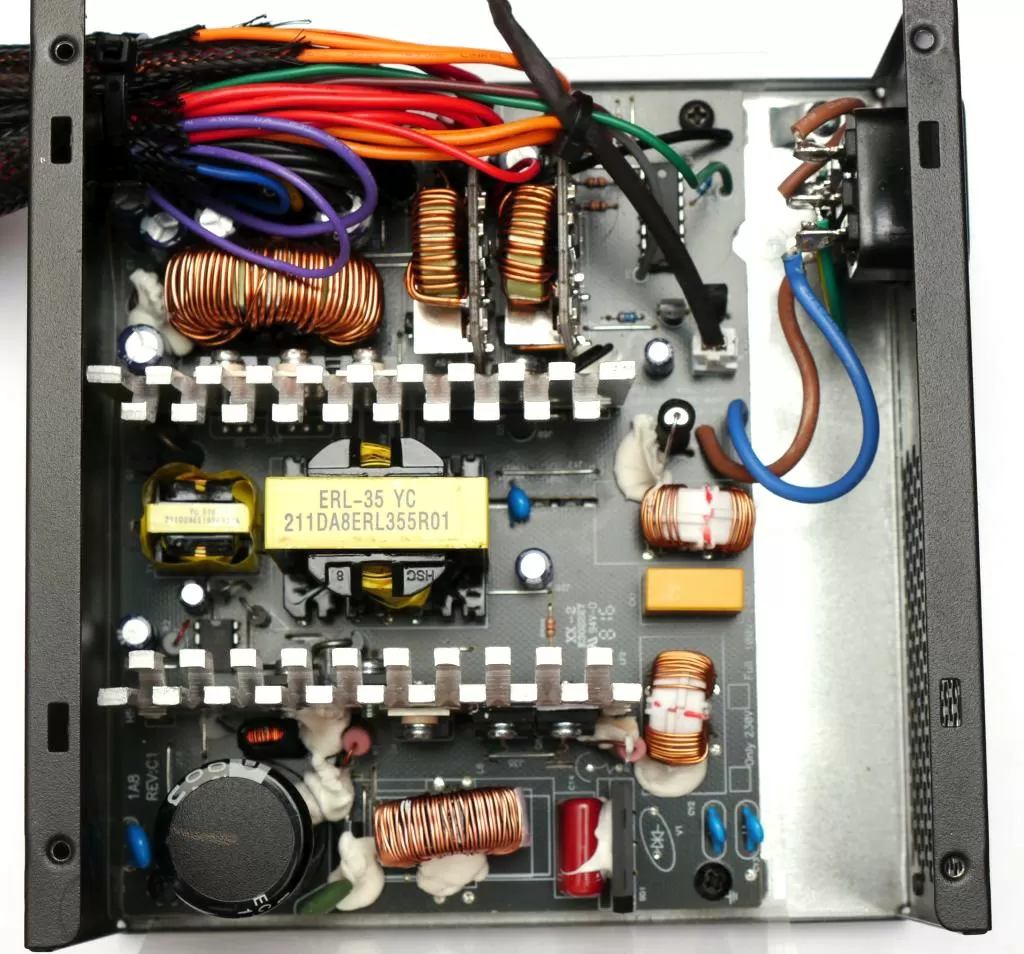

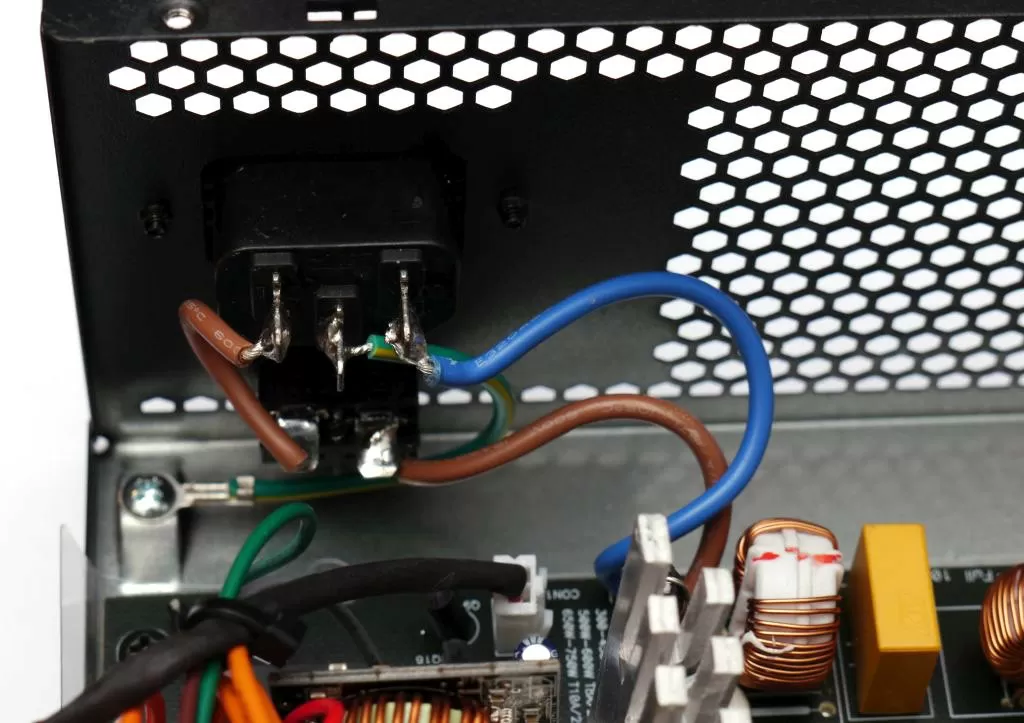

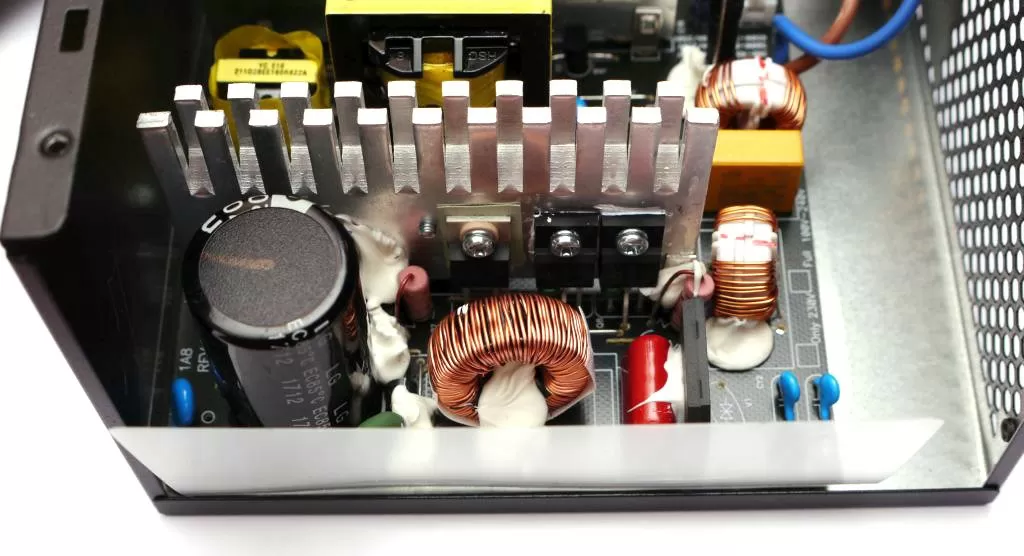

Входной фильтр, на удивление, распаян исключительно на плате. Диодный мост выпрямителя представлен HS J1818, затем идёт активный корректор мощности (на диоде C3D08060A), конденсатор ёмкостью 270 мкФ, рассчитанный на работу при напряжении до на 420В и температуре до 85 градусов. На первом радиаторе с выштампованными рёбрами расположены четыре транзистора 5R140P и диод корректора мощности C3D08060A.

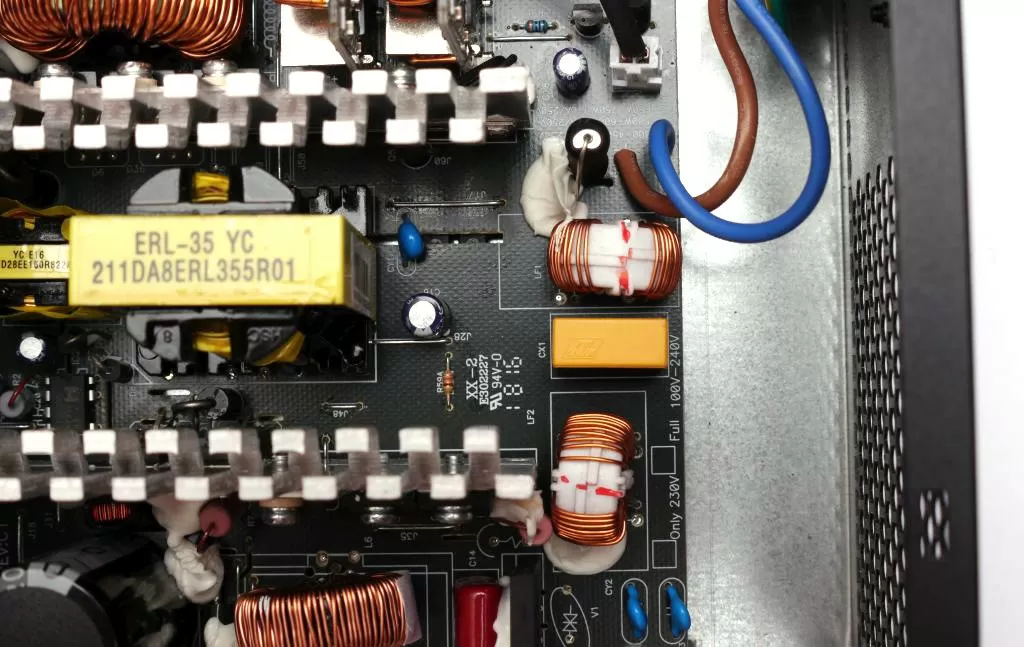

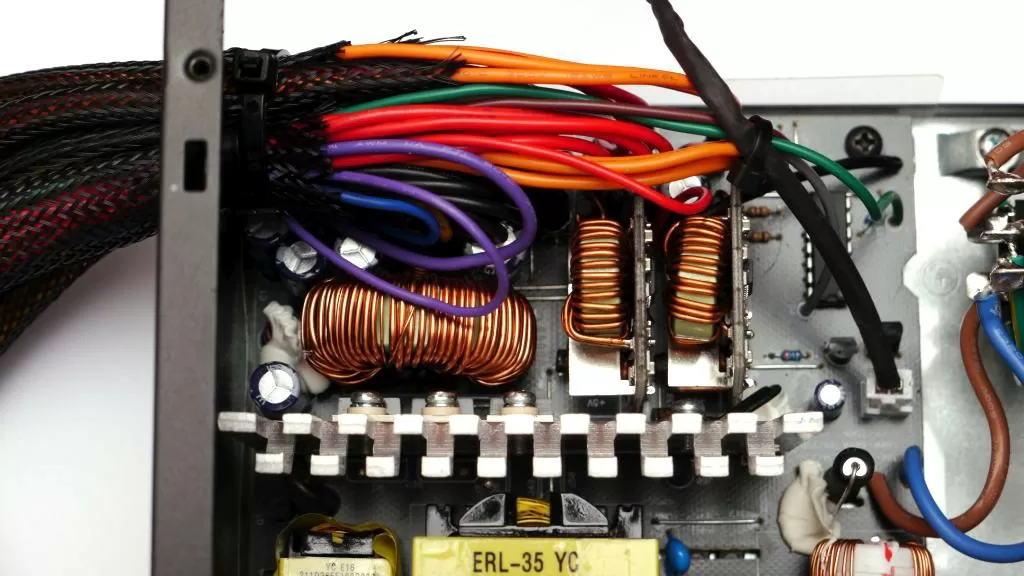

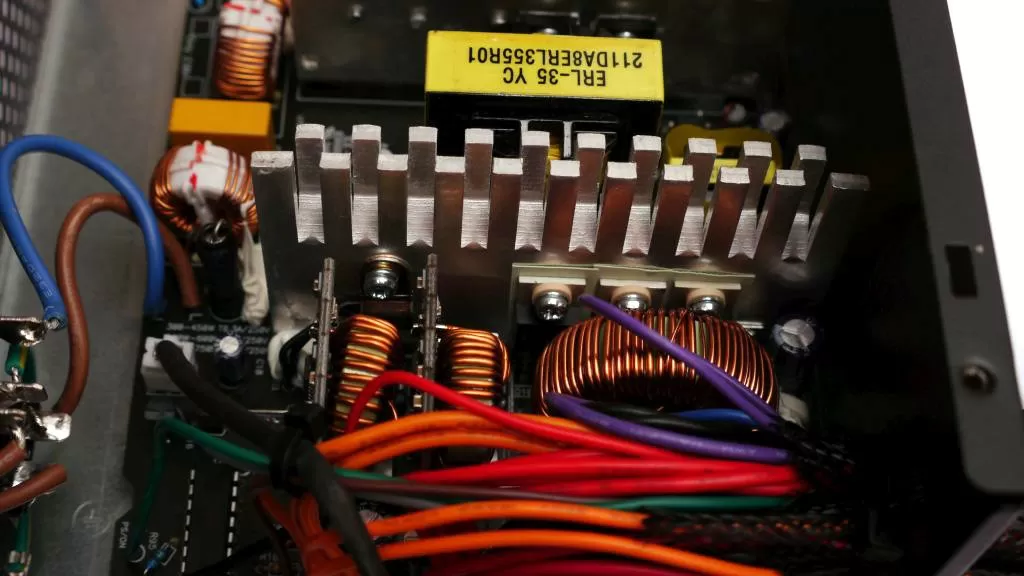

Далее идут: силовой трансформатор ERL-35, трансформатор дежурного напряжения YC E16, микросхема преобразователя 8564A QKC0013 и LC фильтры. На втором радиаторе находятся три диодные сборки MBR30100CT и термодатчик. Но самое интересное находится дальше – это DC-DC преобразователь выходных напряжений (12 В, 5 В, 3,3 В), именно они должны обеспечить стабильность выходных значений, но это мы проверим чуть позже. В роли микросхемы защиты выступает Sitronix ST9S429.

Особенности AeroCool KCAS Plus 600W

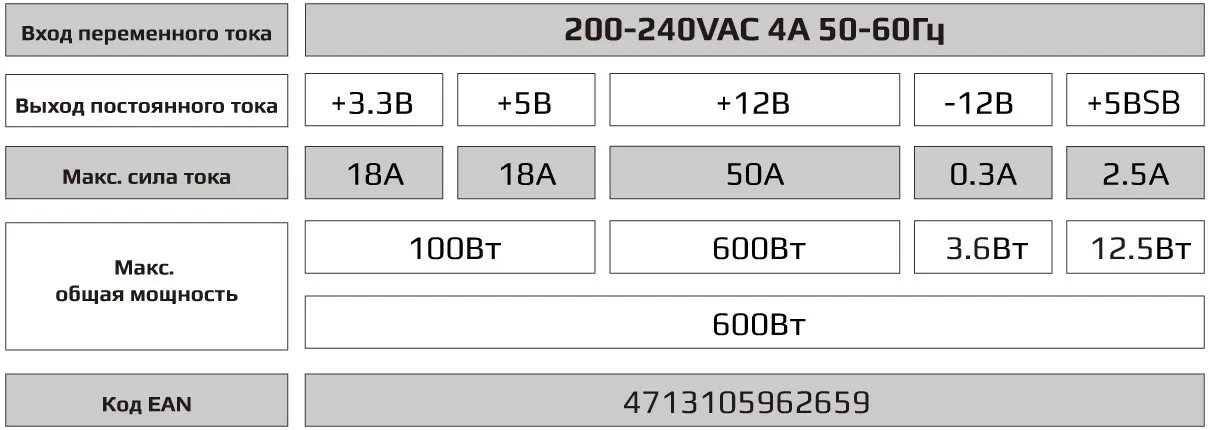

AeroCool KCAS Plus 600W имеет сертификат 80 PLUS Bronze, при этом производитель уточняет, что КПД превышает 85% (разумеется, не во всём диапазоне нагрузки, а в определённом диапазоне). Набор защит более чем богатый: есть и защита от сбоев питания в случае пониженного и повышенного выходного напряжения (OVP и UVP), и от превышения мощности (OPP, по всем выходным линиям), от короткого замыкания (SCP) и от скачков тока и напряжения (SIP).

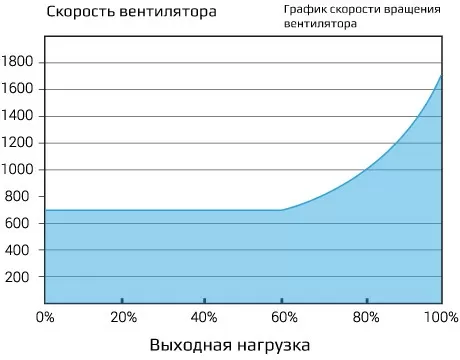

Нужно отметить, что в KCAS Plus используется единая шина 12 В, причём всю мощность блок питания способен отдать даже по одной этой линии. Это хорошо, так как в современных компьютерах основными потребителями являются процессор и видеокарты, а они, в свою очередь, основную нагрузку оказывают именно на линию 12 В. Также производитель обещает нам управление скоростью вращения вентилятора в зависимости от нагрузки, гарантируя практически бесшумную работу при небольших нагрузках.

Тестирование AeroCool KCAS Plus 600W

Мы провели замеры напряжений по ключевым выходным линиям – 12 и 5 В при разных нагрузках. Учитывая, что основная часть мощности приходится на шину 12В (от неё питаются и видеокарты, и процессор), именно на неё мы и подавали практически всю нагрузку (первые 50 Вт – на линию 5В, остальное – на 12В). Для замера КПД использовался бытовой Ваттметр, так что не забываем про погрешность измерений.

Результаты, нужно сказать, принципиально отличаются от тех, что продемонстрировал нам AeroCool KCAS 500W. Если у той модели наблюдались значительные просадки напряжения на линии 12 В по мере роста нагрузки, то у AeroCool KCAS Plus 600W всё более чем стабильно, и всё благодаря использованию DC-DC преобразователя. Чуть повышенное напряжение (около 5%) не должно смущать – не забываем про потери на проводах при высоких токах потребления (хотя в данном блоке питания используется стандартное сечение 16AWG на основных кабелях, но, скажем, токи по проводам 6+2 pin PCIe может превышать 10-15 А при использовании мощных видеокарт). С линией 5 В тоже всё более чем прилично – стабильные значения не зависимо от нагрузки, превышение составляет около 3%.

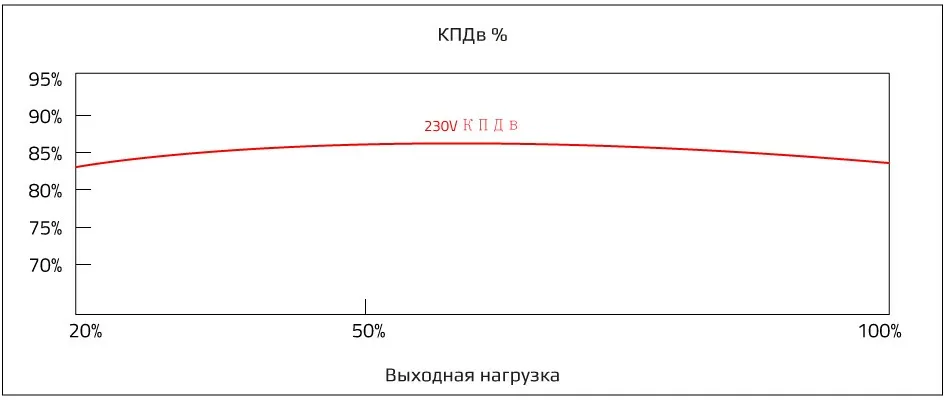

С КПД производитель не обманул – при нагрузке близкой к 50% КПД максимальное и составляет около 85% (это вполне типичное явления для современных БП). Надо отметить что при минимальной нагрузке КПД всё равно достаточно высокое, около 80%. Ну и что касается вентилятора охлаждения – действительно, его практически не слышно при нагрузке вплоть до 300-350 Вт, а вот голос начинает появляться лишь при нагрузках близких к максимально допустимой, да и то вряд ли вентилятор блока питания будет самым громким в системе, ведь охлаждение процессора и видеокарт при такой нагрузке явно будет также работать на максимальных скоростях.

Цена вопроса

На момент написания обзора стоимость AeroCool KCAS Plus 600W стартовала с отметки 3500 рублей.

Выводы

AeroCool KCAS Plus 600W нас приятно удивил. Это хороший блок питания во всех отношениях – и с точки зрения выходных напряжений, КПД, и с точки зрения шума работы (точнее, его бесшумности), и с точки зрения количества разъёмов для подключения видеокарт и накопителей. Что же касается цены – да, это далеко не самая дешёвая модель, конкуренция в этом ценовом сегменте неплохая, но и смотрится AeroCool KCAS Plus 600W более чем уверенно. Одно можно сказать точно – серия KCAS Plus принципиально отличается от старой серии KCAS, и отличия эти – исключительно положительные.

Лутовинов Максим (aka. Kok)
     17/09.2018
