Xabre 600

Введение

Компания SiS относительно недавно вошла на рынок видеокарт. Имея устоявшуюся аудиторию, отдающую предпочтение продукции SiS на рынке чипсетов для материнских плат, SiS решила, что пора взяться серьёзнее и за графические чипы. Имея относительно удачный опыт по разработке видеочипов SiS 315, компания представила линейку чипов Xabre, насчитывающую теперь уже четыре GPU: Xabre 80, Xabre 200, Xabre 400 и Xabre 600. Компания SiS ни в коем случае не замахивается на рынок высокопроизводительных игровых карт, где господствуют ATi со своим Radeon 9700/9500 и nVidia со своими GeForce4 Titanium. Удел чипов Xabre - рынок недорогих видеокарт, использующихся большинством компьютерных пользователей. Здесь важно, чтобы видеокарта при минимальной цене соединяла в себе как можно больше функций: ТВ-выход, поддержку двух мониторов, умела крутить DVD на аппаратном уровне и неплохо справляться с трёхмерными играми. Пока что на этом рынке со всеми функциями справляются, разве что, GeForce4 MX и Radeon 8500. Но почему бы им не подвинуться и не принять в свои ряды ещё одного конкурента - Xabre 600? В середине этого года на рынок вышли чипы Xabre 400, затем Xabre 200 и Xabre 80, а 18 ноября 2002 года компания SiS представила миру свою новую разработку - чип Xabre 600. На сегодняшний день роадмап SiS по своим графическим чипам выглядит следующим образом:

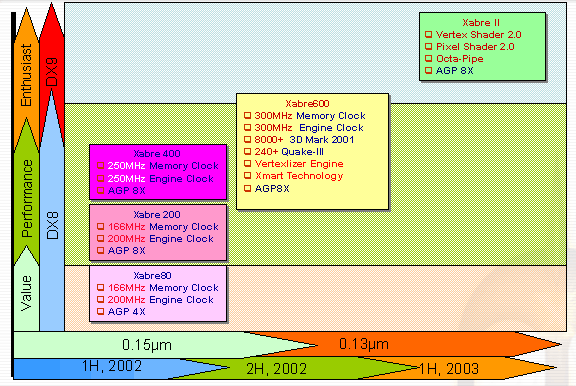

Здесь чипы Xabre 200 и Xabre 400 занимают место производительных видеокарт для рынка графических плат стоимостью до 100$. Новый Xabre 600 уже выходит из категории недорогих плат, претендуя на рынок видеокарт для энтузиастов - высокопроизводительных игровых акселераторов, но роль быстрого и дорогого видеочипа SiS отводит будущему чипу Xabre 600. Давайте посмотрим, что предлагает нам компания SiS под именем Xabre?

По скорости видеопамяти Xabre 600 обгоняет не только GeForce4 Ti4200, но и Radeon 8500LE. В принципе, одного этого иногда достаточно, чтобы видеокарта выбилась в лидеры, но мы имеем дело с продукцией компании SiS, так что загадывать здесь бесполезно. Интересно, что все графические чипы SiS начиная с SiS 315 и по сей день имеют встроенную поддержку полупроводниковых LCS стереоочков. Аппаратной поддержки вершинных шейдеров в Xabre 600 нет, она реализована на программном уровне, зато полностью поддерживаются пиксельные шейдеры и Environmental Mapped BumpMapping, так что в этом плане Xabre 600 имеет явное преимущество перед GeForce4 MX440-8x. Есть так же поддержка AGP 8x, хотя на сегодняшний день, даже когда получили распространение материнские платы с AGP 8x портами, эта функция практически бесполезна - пропускная способность шины видеокарты не является узким местом. Интересно, что раньше чипы Xabre 400 работали на материнских платах с системными чипсетами VIA KT-333 вообще в режиме AGP2x, но с выходом VIA KT-400 всё стало на свои места: AGP8x поддерживается и работает.

Интересна ситуация с поддержкой вершинных шейдеров. Компания nVidia после выхода GeForce4 MX скрипя зубами всё же призналась, что их чип поддерживает вершинные шейдеры только на программном уровне, за счёт ресурсов центрального процессора, и не более того. В отличие от неё, SiS решила превратить аналогичный недостаток Xabre 600 в достоинство. Обозвав программную поддержку вершинных шейдеров красивым словом "Vertexlizer", она стала рекламировать увеличение производительности вершинного блока при повышении частоты процессора, другими словами - масштабируемость. Вообще, вершинные шейдеры - довольно простая задача для центрального процессора, и в этом нет ничего плохого, ведь в данном случае действительно при достаточно мощном CPU производительность Xabre 600 при обработке вершинных шейдеров сможет превысить производительность своих конкурентов - Radeon 9000, GeForce4 Ti4200 и даже GeForce4 MX440-8x, у которого они так же выполняются на программном уровне. Но я всё же не могу считать это даже очень малым преимуществом, поскольку чистая аппаратная поддержка всегда намного лучше программной эмуляции.

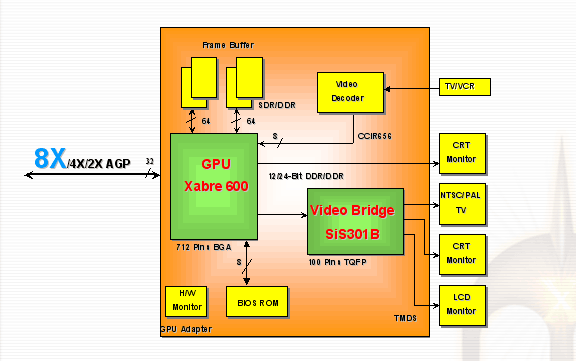

Принципиальная схема видеочипа Xabre 600 представлена на диаграмме вверху. Отличительной особенностью видеочипов от SiS является симбиоз GPU с чипом SiS301, отвечающим за вывод изображения на второй монитор, LCD панель и синхронизацию стереоочков. Этот чип имеет встроенный RAMDAC с частотой 135 МГц, достаточно низкой для 2002 года. Это значит, что демонстрировать слайды на втором мониторе или смотреть видео вы ещё сможете, но работать уж точно будет неприятно. Существуют несколько модификаций чипа SiS 301, благодаря чему появилась возможность выпускать видеокарты с ТВ-выходом, DVI разъёмом, выходом на стереоочки, или поддержкой двух мониторов. Все эти функции, к сожалению, в одной какой-либо версии чипа не поместились.

Кроме этого, компания SiS обещает нам ещё несколько интересных технологий. Первая - XmartVision, переключающая чип Xabre 600 в два режима в зависимости от выполняемых им задач. Каждый режим имеет свои настройки яркости и контрастности: в играх Xabre 600 делает картинку более яркой, а в офисных приложениях - более мягкой. На тот случай, если среди пользователей Xabre 600 повстречаются эстеты, не желающие доверять такой тонкий процесс, как настройку качества изображения видеочипу, в драйверах имеется возможность отключить XmartVision.

Вторая технология - XmartDrive, благодаря которой чип может управлять своими рабочими частотами. При работе в офисных приложениях, где, в общем-то, высокие частоты не нужны, Xabre 600 понижает свою скорость, снижая, таким образом, энергопотребление, тепловыделение, снижая частоту вращения вентилятора и уровень шума. При запуске игр Xabre 600 поднимает свои частоты (есть предположение, что только до номинальных) и работает на полную мощность.

Все эти технологии выполняются за счёт драйвера Xminator-II, специально разработанного для Xabre 600. Но это универсальный драйвер, единый для Windows 95/98/Me/2000 и WindowsXP. Кроме того, он работает как на чипах Xabre 80 - 600, так и на более старом SiS 315, так что в том, что новые технологии - заслуга именно Xabre 600 можно усомниться. Правда, аппаратная часть самой видеокарты Xabre 600 имеет много отличий от Xabre 400, но мы поговорим об этом, когда будем рассматривать конструкцию видеокарты Xabre 600.

Но прежде чем перейти к рассмотрению Xabre 600, давайте немного задержимся и восполним некий вакуум по Xabre 400. Этот чип не уйдёт с рынка сразу после выпуска "шестисотого". Он будет продаваться, и сейчас я предлагаю остановиться на самой интересной, на мой взгляд, видеокарте на его основе - Vinix Xabre 400 Ultra.

Vinix Xabre 400 Ultra

Компания Vinix была одной из первых, кто приступил к выпуску видеокарт на базе чипа Xabre 400. В отличие от таких производителей, как ECS, или PowerColor, компания Vinix не пожелала использовать эталонный дизайн от SiS и разработала собственную конструкцию платы на базе Xabre 400. Отличительной особенностью видеокарты от Vinix было использование внешнего питания, плата питалась непосредственно от БП, наподобие Voodoo5 5500, или Radeon 9700. Но первые образцы видеокарты хоть и имели разъём для внешнего питания, не требовали его подключения и прекрасно работали, питаясь от шины AGP.

Недавно компания Vinix представила новую видеокарту на базе Xabre 400: VX-3340, именуюемую Vinnix Xabre 400 Ultra. Эта видеокарта работает на повышенных частотах: 275/275(550) МГц вместо 250/250(500) МГц. Она заметно отличается от предыдущей версии графической платы Vinix.

Эта видеокарта поставляется в красивой коробке, на которой кроме символики Xabre есть очень приятная надпись: "Return Of The Hero", что в переводе означает возвращение героя. Вообще, компания SiS на своём вебсайте xabre.com рассказывает интересную историю о том, как много лет демоны терроризировали человечество, пока не появился славный рыцарь - герой, спасший мир. Не удивительно, что теперь производители видеокарт на чипах Xabre бредят героями и рыцарями.

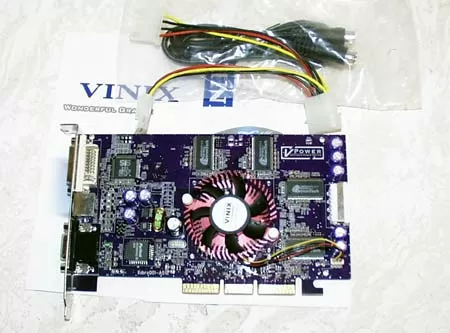

В комплекте поставки видеокарты идут инструкция по установке, разветвитель для подключения VX-3340 к блоку питания компьютера, компакт-диск с драйверами и кабель S-Video. Возьмём плату в руки и посмотрим, что на ней интересного.

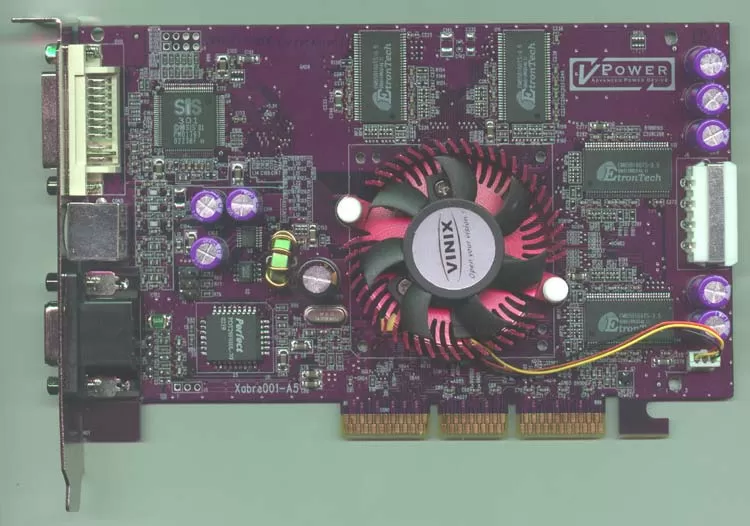

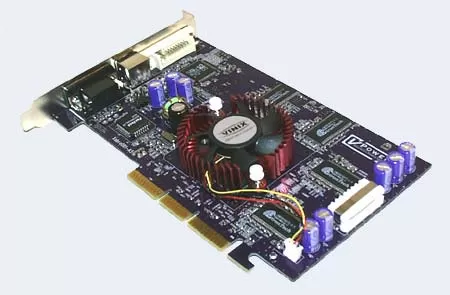

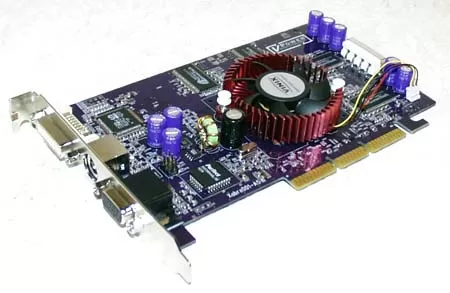

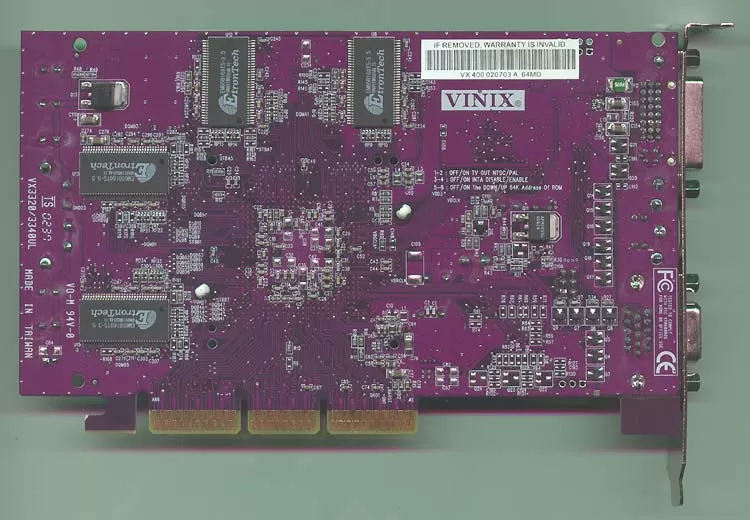

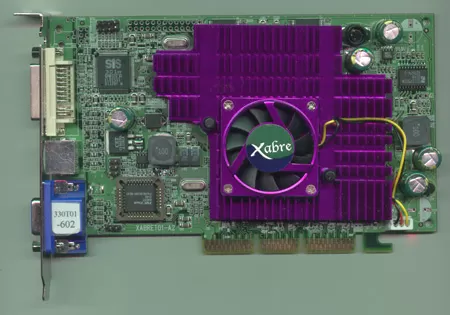

Плата Vinix VX-3340 Xabre 400 Ultra выполнена на печатной плате малинового цвета. На стальной панельке видеокарты установлены сверху вниз: DVI порт, ТВ-выход формата S-Video с четырьмя контактами и VGA выход на аналоговый монитор. Дизайн платы, как я уже упоминал, отличается от референсного дизайна компании SiS. Вы можете посмотреть на референсную плату на Xabre 400 от компании SiS на фотографии внизу и сделать выводы.

Отличия продукции Vinix, прежде всего, в её питании. Плата питается от блока питания компьютера. Компания Vinix убеждена, что это поможет снизить нагрузку на AGP порт и на саму материнскую плату.

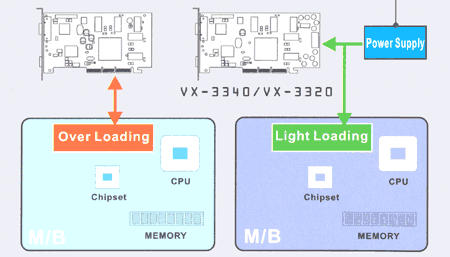

Для сравнения посмотрите на диаграмму вверху. Слева указана схема питания обычной видеокарты, справа - видеокарты с применением внешнего питания. Лично я не считаю, что Xabre 400, чип сделанный по 0.15 мкм процессу может потреблять такую большую мощность, что материнская плата будет не в состоянии его запитать, хотя нигде в спецификации чипа про потребляемую мощность не сказано. Вообще, если судить по кулеру, установленному на видеокартах с Xabre 400, то можно сделать вывод, что греются они не сильно, а значит и потребляют не такую большую мощность, что бы их нужно было питать отдельно.

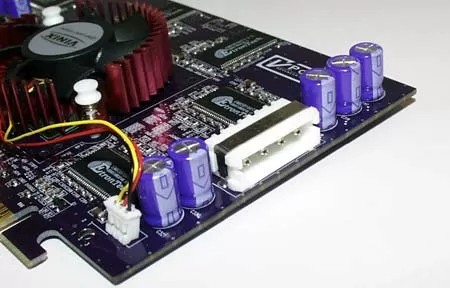

Разъём питания на видеокартах Vinix VX-3340 установлен сзади, на краю платы. Этот разъём совместим со стандартным четырёхконтактным PC-Plug, через который запитываются винчестеры и приводы CD-ROM. На тот случай, если пользователю будет не хватать, или просто жаль PC-Plug вилки блока питания, он сможет подключить видеокарту через поставляющийся в комплекте Y-образный разветвитель. К слову сказать, подключать питание придётся в любом случае - без него графическая карта не работает.

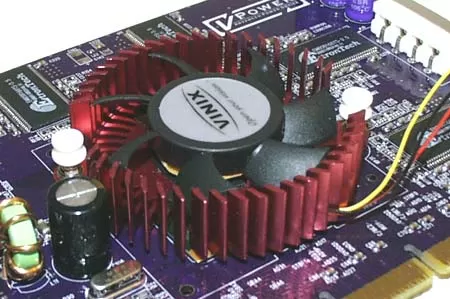

На видеокарте установлен круглый кулер, точно такой же, как на многих других графических платах, в том числе и на Inno3D Tornado3 Ti200. Правда, в отличие от многих других кулеров для видеокарт, этот подключается к плате через трёхконтактный коннектор, то есть он может сообщать плате и системе о частоте вращения своего пропеллера. Компания SiS не уточняет, зачем на видеокартах с Xabre 400 используются такие вентиляторы, и это довольно странно, ведь очень многие графические платы на этом чипе имеют вентилятор с тремя проводками. Мы ещё вернёмся к этой теме чуть позже, когда поговорим о Xabre 600.

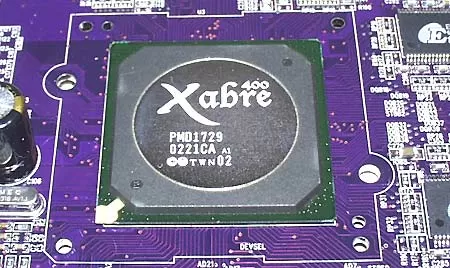

Видеочипа Xabre 400 Ultra не существует! На видеокарте установлен обычный SiS Xabre 400, разогнанный до 275 МГц. Ревизия чипа - A1.

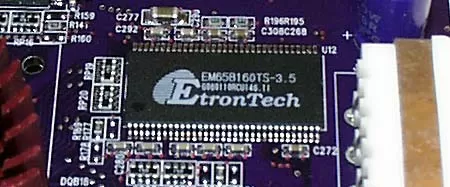

На видеокарте установлено 64 Мб памяти DDR SDRAM в восьми микросхемах, распаянных с двух сторон печатной платы. Здесь используется память производства компании EtronTech со временем цикла 3.5 нс. Номинальная частота памяти - 285 (570) МГц. На этой видеокарте память работает на частоте 275 (550) МГц. И эта частота кажется мне странной, поскольку я уже имею достаточный опыт работы с видеокартами на чипах Xabre 400 и могу сказать, что в большинстве своём память на них не гонится выше 270 МГц, независимо от времени её цикла. Такое впечатление, что SiS нарочно установил защиту от разгона выше этого предела. Возможно, теперь эта защита снята более новыми версиями BIOS, но факт остаётся фактом - видеокарта работает на повышенных частотах.

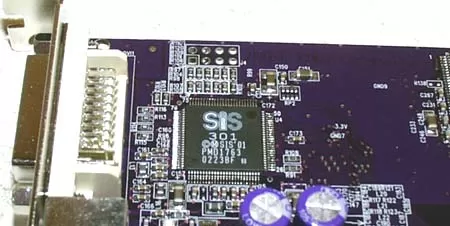

На видеокарте установлен чип SiS 301 без присущих ему обозначения типа "MV", или "HV". Он отвечает за ТВ-выход и вывод изображения через DVI порт на LCD монитор. Ещё одна странность видеокарты от Vinix заключается в том, что она не имеет джамперов для переключения ТВ-выхода в режим PAL, или NTSC, присущих большинству плат на чипах Xabre.

В общем, можно сказать, что видеокарта Vinix VX-3340 является выдающимся образцом плат на Xabre 400. Чтобы сделать её ещё более выдающейся, компания Vinix могла бы установить на видеокарту 128 Мб памяти, но видно, это удел других моделей.

Но достаточно говорить о видеокарте на Xabre 400. Пришло время посмотреть, какой сюрприз нам преподнесла компания SiS в своём Xabre 600, и как видеокарты на нём отличаются от предшественников. Мы рассмотрим референсную видеокарту на чипе Xabre 600, произведённую компанией SiS.

Xabre 600

Изначально, когда компания SiS объявила о выпуске линейки видеочипов Xabre, в этой линейке присутствовали не только Xabre 80, Xabre 200 и Xabre 400, но и Xabre 600 - графический чип, который должен был появиться много позже. Лично мне не верится, что изначально SiS не могла разогнать Xabre 400 до 300/600 МГц, чтобы явить миру новый чип. Просто SiS выжидала, когда на рынке сложится ситуация, благоприятная для выхода Xabre 600. По мнению маркетологов SiS, нужный момент наступил 18 Ноября 2002 года. С одной стороны, к этому моменту был отлажен 0.13 мкм процесс, по которому выпускается Xabre 600, с другой стороны - память формата BGA, единственная на текущий момент способная работать на частоте 300/600 МГц без дополнительного охлаждения, получила широкое распространение. Какие бы ни были причины, но сегодня перед нами уже новый чип на базе того же ядра - Xabre.

Мы рассмотрим референсную плату от компании SiS на базе Xabre 600, - плату, на основе которой производители видеокарт будут создавать свои продукты.

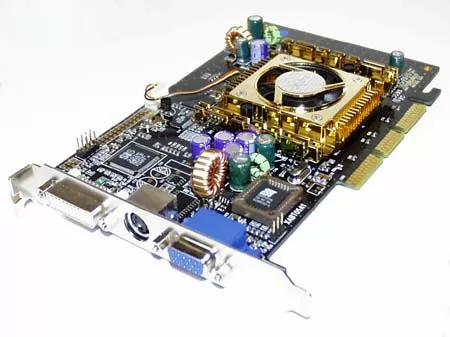

Так как это референсная плата, то поставляется она в OEM-комплектации, "без всего", лишь с дисками, на которых записаны драйвера. Но нам это и не столь важно. Сама графическая карта имеет чёрный цвет печатной платы, достаточно модный сегодня. На панельке платы установлены D-Sub выход на аналоговый VGA монитор, DVI разъём для подключения плоскопанельного монитора через цифровой выход и S-Video выход на телевизор, или видеомагнитофон. Дизайн платы полностью отличается от дизайна Xabre 400.

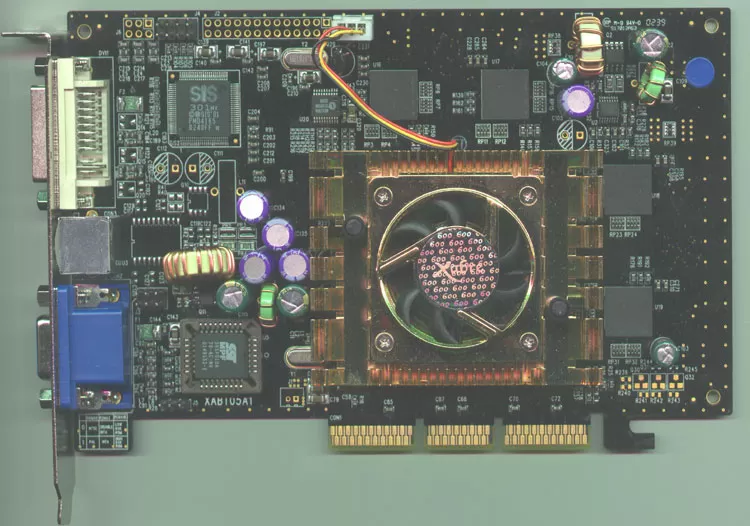

На видеокарте установлен большой алюминиевый золотистый кулер. Не то чтобы чип Xabre 600, выполненный по 0.13 мкм техпроцессу сильно грелся - просто такой кулер очень эффектно выглядит. Его вентилятор, как и во многих видеокартах на Xabre 400, подключается к плате трёхконтактным коннектором, то есть он информирует видеокарту о частоте вращения своего пропеллера. И здесь, похоже, эта функция уже востребована.

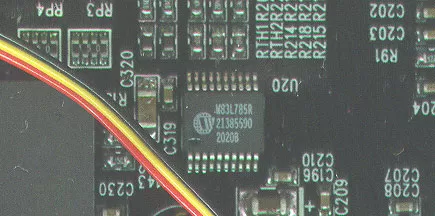

На видеокарте Xabre 600 установлен чип аппаратного мониторинга WinBond W83L85R. Этот чип специально разработан для использования в видеокартах и ноутбуках, где он может следить сразу за несколькими показателями стабильности системы, включая напряжения, скорости вентиляторов, температуры. Он собирает информацию о четырёх напряжениях (+3.3В, +2.5В, +1.5В и VCore), скоростях работы двух вентиляторов и температурах двух термосенсоров. Этот чип стоит на видеокарте, так сказать, для внутренних нужд. На сайте WinBond написано, что программа WinBond Hardware Doctor может снимать показания с чипа W83L85R. Мы скачали WinBond Hardware Doctor версии 3.0 и вот, что она выдала нам при запуске:

Очевидно, видеокарта не передаёт системе информацию о своих напряжениях, скорости работы вентилятора и температурах. Для работы с аппаратным мониторингом используется другая программа, Xabre Doctor, о которой мы поговорим чуть позже.

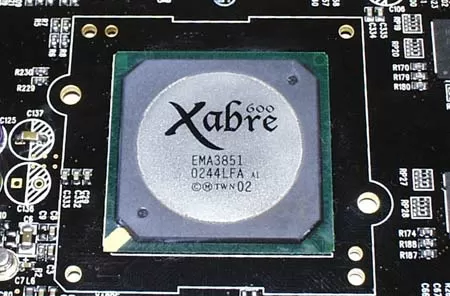

Сам видеочип Xabre 600, как я уже упоминал, скрыт под красивым кулером. Кулер легко снимается и новинка, Xabre 600, предстаёт нашим взорам.

По дизайну этот чип очень похож на Xabre 400 и отличается, разве что, маркировкой. Между чипом и кулером имеется слой кремниевой термопасты, но это не означает, что все производители видеокарт на Xabre 600 будут уделять должное внимание охлаждению.

На видеокарте установлено 64 Мб памяти DDR SDRAM в четырёх чипах формата BGA. Вообще-то Xabre 600 поддерживает до 128 Мб памяти, но в массово будут выпускаться только 64-мегабайтные варианты.

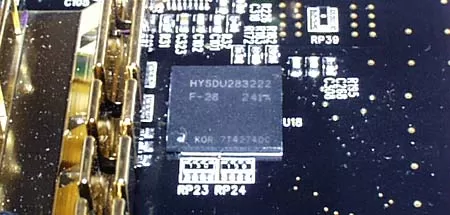

Чипы памяти здесь установлены от производителя Hynix, со временем цикла 2.8 нс. Эта память имеет номинальную частоту 357(714) МГц, и работает на заведомо заниженной частоте. Вполне возможно, что производители видеокарт на Xabre 600 будут использовать более дешёвую память со временем цикла 3.3 нс и частотой 303(606) МГц, соответствующей номиналу Xabre 600.

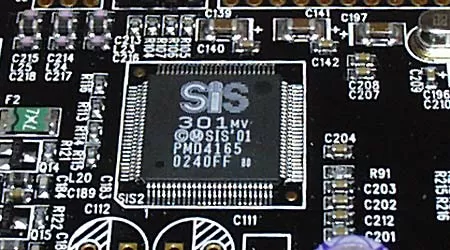

Видеочип Xabre 600 так же, как и Xabre 400, работает в паре с чипом SiS 301. Здесь используется чип версии 301MV, поддерживающий вывод изображения на DVI панель.

О поддержке двух мониторов компания SiS не заявляет, да это и было бы неуместным, ведь на фоне современных видеокарт на чипах GeForce4 MX, Radeon 9500 и GeForce4 Ti4x00 с двумя встроенными RAMDAC частотой 350 или 400 МГц, внешний 135 МГц RAMDAC чипа SiS 301MV смотрелся бы немного тривиально.

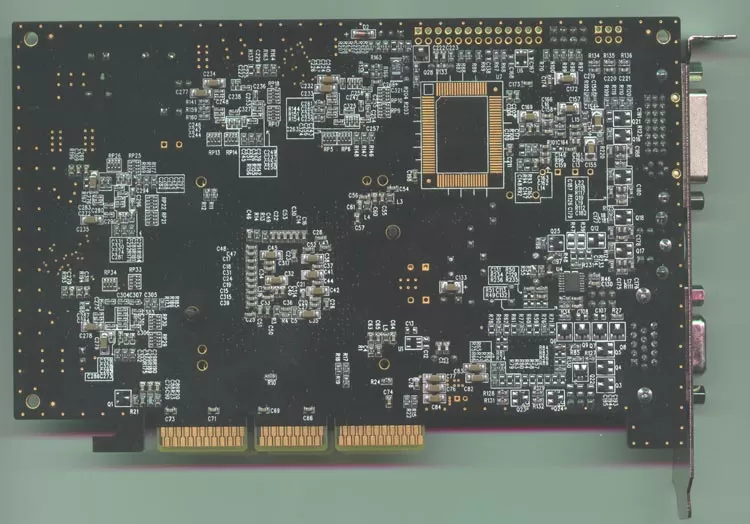

Интересно, что на обратной стороне видеокарты имеется место для какого-то большого чипа типа Rage Theater. На сегодняшний момент трудно сказать, что это может быть - видео кодировщик, или что-то в этом роде. Возможно, плата останется неизменной к моменту выхода Xabre II, где будут использоваться уже другие чипы.

В общем, Xabre 600 имеет более современный вид. Здесь используется память формата BGA, аппаратный мониторинг и более новая, по сравнению с Xabre 400, схема питания платы. Но достаточно разговоров о дизайне видеокарты - пришло время посмотреть на неё в действии.

Тестирование

По умолчанию референсная видеокарта на Xabre 600 работает на частоте 315/315(630) МГц. Но номинальные частоты Xabre 600 по спецификации SiS составляют 300/300(600) МГц, то есть частота здесь изначально завышена. Трудно предположить, зачем SiS так нечестно поступает - то ли, чтобы в тестах Xabre 600 показывала большую производительность, то ли ещё зачем-то. Мы протестировали эту видеокарту, выставив правильные частоты - 300/300(600) МГц, что бы получить производительность, прежде всего, самого чипа Xabre 600, а не видеокарты на его основе.

Ко времени, когда писался обзор, SiS уже выпустила драйвера XMinator II версии 3.08 WHQL, которые мы использовали. Закладка AGP Information показала нам, что Xabre на материнских платах с чипсетом VIA KT-400 работает в режиме AGP 8x.

Стоимость видеокарт на базе Xabre 600 должна будет приближаться к стоимости видеокарт на GeForce4 Ti4200. Поэтому в нашем тестировании присутствует видеокарта на базе GF4 Ti4200 со 128 Мб памяти на борту, работающая на частотах 250/444 МГц.

Прежде всего, хочется сказать о том, что цифрами не выразить. Качество 2D изображения на видеокарте Xabre 600 в очередной раз радует отсутствием замыленности даже в высоких разрешениях. Что говорить - умеет SiS делать видеокарты (вот только почему не делает?). Опыт работы с видеокартами на Xabre говорит мне, что далеко не все производители графических карт на этих чипах будут стараться поддерживать высокое качество 2D изображения, потому что всё же Xabre 600 не относится к классу дорогих решений, и видеокарты на его основе будут делать, стараясь экономить буквально на всём. А что можно сказать о функции XmartVision, которая должна регулировать яркость и контрастность в процессе переключения между 3D-играми и офисными приложениями? Она не работает, по крайней мере, я разницы не увидел.

Разгон видеокарт мы не производили, потому что целью данного обзора является описание именно графического чипа Xabre 600 и сравнения его с другими видеочипами, а не выбор лучшей видеокарты. Правда, частоты Vinnix Xabre 400 Ultra остались родными, снижать их до стандартных Xabre 400 мы так же посчитали ненужным. По традиции, начинаем с тестов 2D скорости.

PCMark 2002

При тестировании 2D-производительности мы заодно испытали, как работает функция XMartDrive, которая должна снижать частоты видеочипа в 2D-режимах и повышать их в 3D-режиме. Из тестового пакета PCMark2002 нас интересует только та часть, которая относится к скорости вывода изображения на экран. PCMark2002 поддерживает новый тип вывода 2D изображения, реализованный в операционной системе WindowsXP.

PCMark2002 тесты 2D
Видеокарта/Тест	Xabre 600 XmartDrive отключено	Xabre 600 XmartDrive включено	Vinix Xabre400 Ultra	GeForce4 Ti4200 128 Мб
Lines	14766	14605	14735	14390
Ellipses	5433.31	5424.11	5431.27	5370.63
Arcs	10930.3	10871.0	10954.9	10766.9
Beziers	6780.33	6757.89	6778.9	6668.23
Curves	1526.78	1471.18	1527.01	1512.01
Filled Ellipses	14605.5	14583.9	14656.8	14443.9
Gradient Boxes	41.71	Страницы: 1 Предыдущая По страницам Следующая Теги Новые статьи Сети Настройка Tailscale на шлюзе Zyxel USG Flex 500H Сети Обзор Zyxel NWA50BE - бюджетная 2.5G PoE модель под Wi-Fi 7 Сети Настраиваем бесшовный роуминг на точках доступа Zyxel через Nebula Control Center Сети Обзор точки доступа Zyxel WBE530 с 3 радиомодулями Сети Обзор точки доступа Zyxel NWA210BE: модель для Wi-Fi 7 в нагруженных помещениях Киберспорт Современные гаджеты и технологии для онлайн-покера: как повысить комфорт игры? Компоненты ПК Изучаем особенности блока питания Ocypus Iota 1200 Киберспорт Мобильные устройства для игры в слоты: приложения, девайсы и аксессуары
