Тестирование видеокарт HIS Excalibur Radeon 9600 PRO и His Excalibur Radeon 9800 PRO

Введение

После выпуска Radeon 9500 PRO и Radeon 9700 PRO, компания ATI довольно долго отдыхала, радуясь своему успеху и превосходству над чипами nVidia GeForce4, но ситуация на рынке меняется и амбиции nVidia, потерявшей лидерство, не давали покоя ни руководству, ни соответственно, разработчикам видеочипов. С анонсом GeForce FX 5600, ATI заволновалась, а как стали слышны подробности GeForce FX 5900, уже ATI потеряла покой. Практически одновременно, в один день nVidia и ATI, два вечных конкурента, объявили свои новые видеочипы. ATI представила серию Radeon 9200, Radeon 9500 и Radeon 9800, чтобы усилить свои позиции на рынке Low-End, Mainstream и Hi-End соответственно. Radeon 9800 PRO появился очень быстро, поскольку эта модель во многом определяла развитие линейки графических чипов в целом. Младший брат, Radeon 9600 PRO немного задержался, так как у ATI были проблемы с выпуском этих чипов по 0.13 мкм процессу в достаточном количестве. Но вот совсем недавно видеокарты от различных производителей на чипе Radeon 9600 PRO появились в продаже и вызвали неоднозначную реакцию. И если с Radeon 9800 PRO всё ясно, это Hi-End чип для профессиональных игроков, людей, не жалеющих денег на производительность, то по поводу Radeon 9600 PRO возникало много вопросов: что это за Mainstream, возможно ли его переделать в Radeon 9700 или 9800 и вообще что он из себя представляет в играх. В данном обзоре мы проведём тестирование двух видеокарт производства компании HIS на базе этих видеочипов.

Компания HIS на российском рынке относительно недавно. Как и многие другие современные вендоры (производители железа), HIS производит платы на чипах Radeon и продаёт их под грозным именем - Excalibur (меч короля Артура). К сожалению или к счастью, но сегодня практически все видеокарты производятся по эталонным дизайнам производителя видеочипов, а значит они отличаются, в лучшем случае, кулером на чипе и, конечно же, комплектом поставки. В такой ситуации главное при выборе видеокарты - это обращать внимание на стоимость продукта и, конечно же, на качество. Потому что качество может быть разным. Даже если одна и та же компания производит видеокарты для различных вендоров, эти платы могут различаться качеством. Поэтому, в данном обзоре на качество мы обратим особое внимание. Но прежде, чем перейти к рассмотрению видеокарт HIS Excalibur, давайте посмотрим на архитектуру чипов Radeon 9600 и Radeon 9800.

Сравнительные характеристики ATI Radeon
Видеочип/Свойство	Radeon 9500 PRO	Radeon 9600 PRO	Radeon 9700 PRO	Radeon 9800 PRO
Кодовое имя	RV300	RV350	R300	R350
Техпроцесс, мкм.	0.15	0.13	0.15	0.15
Частота ядра, МГц	275	400	325	380
Частота памяти, МГц	270 (540 DDR)	300 (600 DDR)	310 (620 DDR)	340 (680 DDR)
Шина памяти, бит	128		256
Число конвейеров	8	4	8	8
Текстурных модулей на конвейер	1	1	1	1
Тип памяти	DDR SDRAM			DDR SDRAM, DDR II SDRAM
Memory Bandwidth, Гб/сек.	8.6	9.6	19.8	21.8
Fillrate, MPixels/sec.	2200	1600	2600	3040
Количество блоков по обработке пиксельных шейдеров	2	2	2	2
Версия пиксельных шейдеров	2.0	2.0+	2.0	2.0+
Версия вершинных шейдеров	2.0	2.0+	2.0	2.0+
Версия DirectX	9.0	9.0+	9.0	9.0+
RAMDAC	Два по 400 МГц
Макс. объём памяти, Мб	128	128	128	256
Технология оптимизации Z-буфера	HyperZ III

Сравнить видеочипы ATI Radeon 9600 PRO И Radeon 9800 PRO с конкурирующими видеочипами вы можете в нашей таблице сравнения современных видеочипов.

Как видим, в чипе Radeon 9600 PRO по сравнению с предшественником, Radeon 9500 PRO, сокращено число пиксельных конвейеров с восьми до четырёх. За счёт этого число транзисторов в чипе сократилось со 107 до 75 миллионов. При этом, число текстурных блоков на конвейер осталось прежним - по одному на каждый блок. Из-за этого пиксельная скорость заполнения снизилась бы в два раза, но по сравнению с Radeon 9500 PRO, новый чип имеет более высокую частоту ядра - 400 МГц. Таким образом, скорость заполнения снизилась на 27%. Шина доступа к памяти осталась прежней, 128-битной. Частота памяти у Radeon 9600 PRO так же выросла, засчёт чего пропускная способность подсистемы памяти увеличилась на 1 Гб/с и составила 9.6 Гб/с. Сам чип Radeon 9600 PRO может обсчитывать до 200 миллионов треугольников в секунду, затрачивая на каждый полигон всего два цикла своей работы. Для сравнения, GeForce FX 5600 Ultra может рассчитывать не более 175 миллионов полигонов в секунду.

Если Radeon 9600 PRO по сравнению с предшественником в чём-то проигрывает, то Radeon 9800 PRO был создан путём улучшения Radeon 9700 PRO. Архитектура чипа осталась прежней - 8 пиксельных конвейеров с одним текстурным блоком на каждом из них.  Шина памяти шириной 256-бит и повышенная частота памяти позволяют достичь высочайшей пропускной способности - 21.8 Гб/с. Заметьте, что Radeon 9800 PRO поддерживает память DDR II. Эта память используется в дорогих 256-мегабайтных вариантах видеокарт, где она работает на эффективной частоте 700 МГц и обеспечивает пропускную способность памяти 22.4 Гб/с. Ядро видеокарты по сравнению с Radeon 9700 PRO так же работает на повышенной частоте - 380 МГц. Вроде бы, разница в частоте между Radeon 9800 PRO и Radeon 9700 PRO составляет всего 55 МГц, но эта частота обеспечивает разницу в скорости заполнения, равную 440 МПикселей в секунду. Скорость расчёта полигонов у Radeon 9800 PRO потрясающая - 380 миллионов треугольников в секунду. То есть, за каждый такт работы GPU Radeon 9800 PRO обсчитывает один треугольник геометрии сцены. Это означает, что сцену с десятком миллионов полигонов видеочип Radeon 9800 PRO будет рассчитывать 38 раз в секунду. А теперь представьте себе, что это за детализация - 10 000 000 треугольников в сцене. Уже можно без всяких шейдеров создавать причёску и одежду объектами, прорисовывая каждую ворсинку. Правда, GeForce FX 5800 Ultra при частоте 500 МГц может производить расчёт до 350 миллионов полигонов в секунду. Конечно, относительная эффективность в этом плане у Radeon 9800 PRO выше - каждый дополнительный мегагерц при разгоне увеличивает мощность GPU на 1 000 000 треугольников в секунду, но темы разгона мы касаться не будем.

Скорость расчёта полигонов
Видеочип/Свойство	Radeon 9600 PRO	Radeon 9800 PRO	GeForce FX 5600 Ultra	GeForce FX 5800 Ultra
Полигонов в секунду * 106	200	380	175	350
Полигонов за такт	0.5	1	0.5	0.7

Видеочипы Radeon 9600 PRO и Radeon 9800 PRO поддерживают анизотропную фильтрацию с точностью до 16x. Более точная анизотропная фильтрация делает текстуры на объектах, уходящих в перспективу (в "глубину" экрана) более чёткими. Качество картинки, естественно, в этом случае будет выше. Для сравнения, GeForce FX 5600 и GeForce FX 5800 поддерживают анизотропную фильтрацию с точностью до 8x.

Максимальная степень анизотропной фильтрации и сглаживания
Видеочип/Свойство	Radeon 9600 PRO	Radeon 9800 PRO	GeForce FX 5600 Ultra	GeForce FX 5800 Ultra
Анизотропная фильтрация	16x	16x	8x	8x
Сглаживание FSAA	6x	6x	4x	4x

В видеочипах Radeon 9800 PRO и Radeon 9600 PRO применены новые технологии от ATI, повышающие скорость и качество картинки в 3D-приложениях. Давайте посмотрим, что же это за технологии.

SmartShader 2.1

Технология F-Buffer, буферизация в процессе исполнения шейдеров, позволяет разработчикам игр использовать пиксельные и вершинные инструкции бесконечной длинны. Суть технологии в том, что после обработки пикселя инструкцией (шейдером), он заносится в специальный буфер и может быть вызван оттуда, чтобы быть снова обработанным той же инструкцией. Перед тем, как пиксель будет записан во фреймбуфер, он может быть обработан шейдерами много раз, практически до бесконечности. Для сравнения, Radeon 9700 PRO обрабатывал до 64 шейдеров в секунду. Те же пиксели, которые обрабатываются шейдерами за один проход, минуя F-Buffer будут записываться прямо во фреймбуфер для вывода на экран. Таким образом, экономится полоса пропускания видеопамяти и увеличивается эффективность выполнения шейдеров. А возможность накладывать шейдеры бесконечное число раз позволяет создавать потрясающие эффекты изображения. Правда, для этого приложение должно быть оптимизировано под новые чипы Radeon.

SmoothVision 2.1

SmoothVision 2.1 - это технология сглаживания с некоторыми оптимизациями скорости и качества. В своих чипах R350 компания ATI внесла оптимизации в контроллер памяти. Теперь с применением сглаживания Anti-Aliasing скорость должна будет падать не так сильно. Это позволит играть в высоких разрешениях с четырёхкратным и шестикратным полноэкранным сглаживанием. Кроме того, при сглаживании используется гамма-коррекция, благодаря чему повышается качество картинки в 3D. ATI с гордостью заявляет, что SmoothVision 2.1 имеет самое высокое качество сглаживания из всех существующих сегодня технологий.

Hyper Z III+

HyperZ III+ - это третье поколение технологии экономии полосы пропускания памяти. Теперь чипы Radeon 9800 и Radeon 9600 экономят не только на Z-буфере, но и на буфере шаблонов. Мы уже привыкли к тому, что современные видеокарты не накладывают текстуры на те полигоны, которые не видны в кадре. Это - технология оптимизации Z-буфера. Вспомните современные компьютерные игры и вы согласитесь с нами, что львиная доля сцены в одном кадре просто не видна. Теперь видеокарты на чипах GeForce и Radeon научились не делать лишнюю работу. Но специалисты считают, что ещё не всё должным образом оптимизировано. ATI вводит оптимизацию буфера шаблонов (Stencil Buffer). Буфер шаблонов используется для создания фотореалистичных теней в 3D-приложениях. Такие игры, как DOOM 3, будут активно использовать буферы шаблонов и создавать с их помощью настоящие динамические тени. Оптимизируя одновременно буфер шаблонов и Z-буфер (почти в 24 раза), удаётся экономить полосу пропускания видеопамяти почти в 9 раз. Конечно, это положительно скажется на производительности в играх. В 9 раз, наверное, скорость в играх не вырастет, но повысится существенно.

Максимальная степень компрессии
Видеочип/Свойство	Radeon 9600 PRO	Radeon 9800 PRO	GeForce FX 5600 Ultra	GeForce FX 5800 Ultra
Экономия шины памяти, раз	8.8:1	8.8:1	4:1	4:1
Цветовая компрессия, раз	6:1	6:1	4:1	4:1

Компания ATI оставляет бизнес видеокарт. До недавнего времени компания ATI сама производила видеокарты и продавала видеочипы своим партнёрам, которых становится больше с каждым днём. Увеличение числа производителей плат на GPU Radeon способствовало появлению здоровой конкуренции. Видеокарты стали отличаться хотя бы комплектом поставки, цветом и кулером. Конкуренция всегда идёт на пользу конечному потребителю, так как она способствует повышению качества продуктов и снижению цен. Сегодня мы рассмотрим две видеокарты на чипах Radeon 9800 PRO и Radeon 9600 PRO от компании HIS.

HIS

Компания HIS, несмотря на относительно малую известность на российском рынке, является довольно старым игроком. Она образовалась в 1987 году и в настоящее время имеет собственный завод в Китае (площадью 75 000 квадратных футов), который занимается производством видеокарт, под брэндом Excalibur. Примечательно, что HIS была одной из первых компаний, сертифицированных как основной партнёр ATI. Имея объём производства до 400 000 видеокарт в месяц, HIS осваивает всё новые и новые рынки для своих видеокарт Excalibur. Новые имена на рынке всегда вызывают интерес у обозревателей компьютерного железа. И мы не могли не пройти мимо продукции HIS, так как считаем своим долгом поведать вам, что же это за видеокарты с грозным именем Excalibur, какого они качества и стоит ли доверять брэнду HIS.

Но что же, перейдём к рассмотрению самих видеокарт. Начнём, пожалуй, с малого - HIS Excalibur Radeon 9600 PRO.

HIS Excalibur Radeon 9600 PRO

Видеокарта HIS Excalibur Radeon 9600 PRO поставляется в большой красочной картонной коробке. На коробке указан объём памяти видеокарты (в нашем случае - 128 Мб) и какие программы и игры вы найдёте внутри. Маленькая наклейка на обратной стороне видеокарты указывает, что ТВ-выход на плате работает в формате "PAL". Жаль, конечно, что не SECAM (принятый стандарт вещания на территории России).

Внутри коробки, кроме самой видеокарты HIS Excalibur Radeon 9600 PRO, вы найдёте:

• Пять компакт-дисков с программным обеспечением

  • Драйверы

  • 6 Демо-версий игр (Age Of Wonders II, Beam Breakers, MYTH III: The Wolf Age, Rally Trophy, Stronghold Crusader, Zax)

  • Duke Nukem Manhattan Project

  • CyberLink PowerDirector 2.5 VE

  • CyberLink PowerDVD XP

• Кабель S-Video

• Переходник S-Video - RCA

• Переходник DVI-VGA

• Инструкцию по установке на английском языке

Достанем видеокарту из пакетика и посмотрим на неё более внимательно.

Видеокарта выполнена на печатной плате, покрытой зелёным лаком. Как и большинство современных плат на чипах ATI, видеокарта HIS Excalibur Radeon 9600 PRO сделана по эталонному дизайну ATI. Плата имеет обычный D-Sub VGA выход для подключения к мониторам через аналоговый вход, S-Video выход для подключения к телевизору или видеоаппаратуре и DVI-выход для подключения к монитором через цифровой вход. На синем разъёме D-Sub красуется логотип HIS. Пожалуй, это единственный отличительный признак видеокарты HIS Excalibur Radeon 9600 PRO от аналогичных видеокарт на этом чипе.



Справа, над VGA выходом располагается переключатель режима ТВ-выхода. С его помощью можно выбирать, в каком формате будет работать ТВ-выход: PAL, или NTSC. По умолчанию установлен формат PAL, о чём и говорила наклейка на коробочке с видеокартой.

В правом верхнем углу видеокарты можно заметить разводку под четырёхконтактный разъём питания. Возможно, компания ATI при проектировке печатной платы задумывала использовать подпитку видеокарты от блока питания компьютера, но чип Radeon 9600 PRO, изготавливаемый по самому современному 0.13 мкм процессу, имеет не настолько большое энергопотребление, чтобы ему не хватало питания, передаваемого по шине AGP. Так что было решено не использовать дополнительный разъём питания. Однако, пустое место под него осталось размеченным, как бы напоминая нам, что когда-нибудь даже видеокарты класса "Performance" (к которому HIS относит свои платы на Radeon 9600 PRO), скоро будут требовать подпитку от блока питания.

На видеокарте HIS Excalibur Radeon 9600 PRO установлено 128 Мб памяти. Память здесь представлена восемью 128-мегабитными чипами DDR SDRAM от компании Samsung. Чипы памяти имеют формат BGA и маркировку K4D26323RA-GC2A. Максимальная частота их работы, по спецификации производителя, составляет 300 (700 DDR)  МГц. Здесь память работает на частоте 300 (600 DDR) МГц, а значит есть хорошая перспектива для разгона.

Что касается охлаждения, то на видеокарте HIS Excalibur Radeon 9600 PRO установлен не такой уж и большой, по сегодняшним меркам, кулер. Он чуть больше, чем на многих других видеокартах с тем же чипом, но несмотря на это, его вентилятор работает достаточно тихо. Правда, воздушный поток от этого кулера охлаждает всего два из восьми чипов видеопамяти на плате. Для работы на номинальных частотах это не столь важно, а вот если вы собираетесь серьёзно погнать видеокарту, особенно память, то лучше будет установить радиаторы на чипы памяти и/или повесить над видеокартой кардкулер. В качестве термоинтерфейса для лучшей теплопроводности между ядром видеочипа и кулером используется серая термопаста. Честно говоря, я не смог на вид определить, была ли это бескремниевая термопаста, или с содержанием серебра.

Сняв кулер, мы можем увидеть сам видеочип. Как и полагает современному GPU, он имеет корпус mPGA и его ядро непосредственно соприкасается с кулером. Распределителя тепла, такого, как установлен на процессорах Pentium 4 или видеочипах GeForce FX 5800, здесь нет. Нет здесь и стальной рамки, которая бы защищала ядро от сколов. В общем, если вы захотите поменять штатный кулер на видеокарте на что-нибудь бесшумное вроде Zalman ZM80A-HP, то делайте это очень осторожно.

Наверное, это всё, что можно сказать про конструкцию видеокарты HIS Radeon 9600 PRO. Не знаю, как вы, а я сгораю от нетерпения посмотреть на видеокарту с чипом ATI Radeon 9800 PRO - топовую модель для компьютерных энтузиастов. Без лишних слов, перейдём к описанию платы HIS Excalibur Radeon 9800 PRO.

HIS Excalibur Radeon 9800 PRO

Коробки от видеокарт HIS Excalibur Radeon 9600 PRO и HIS Excalibur Radeon 9800 PRO очень похожи. Здесь так же указан объём установленной видеопамяти (128 Мб DDR SDRAM), те же логотипы прилагаемых программ и та же наклеечка "PAL" на обратной стороне коробки.

Комплект поставки видеокарт так же очень похож:

• Пять компакт-дисков с программным обеспечением

  • Драйверы

  • 6 Демо-версий игр (Age Of Wonders II, Beam Breakers, MYTH III: The Wolf Age, Rally Trophy, Stronghold Crusader, Zax)

  • Duke Nukem Manhattan Project

  • CyberLink PowerDirector 2.5 VE

  • CyberLink PowerDVD XP

• Кабель S-Video

• Кабель RCA

• Кабель питания PCPlug

• Переходник S-Video - RCA

• Переходник DVI-VGA

• Инструкцию по установке на английском языке

Как видно, в комплекте к этой плате, в отличие от предыдущей, идёт композитный кабель и кабель питания. В остальном комплектации плат схожи.

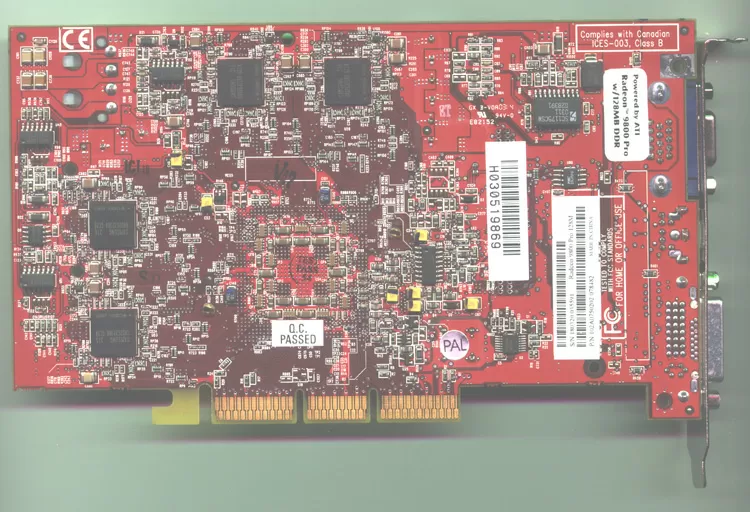

Сама видеокарта HIS Excalibur Radeon 9800 PRO чуть больше по размерам своего младшего брата на чипе Radeon 9600 PRO и чуть потяжелее. На фотографиях внизу она представлена крупным планом:

Видеокарта выполнена на печатной плате, покрытой красным лаком. Такой "пожарный" цвет характерен для большинства современных видеокарт на чипах ATI Radeon 9800 PRO. Дизайн видеокарты такой же, как у эталонных видеокарт ATI. Ну а раз так, постараемся выделить наиболее интересные детали данной видеокарты.

На панельке видеокарты располагаются три выхода: один D-Sub VGA выход на аналоговые мониторы, один S-Video выход на телевизор и один DVI выход для подключения мониторов через цифровой интерфейс. Так же как в видеокарте Excalibur Radeon 9600 PRO, здесь на синем аналоговом выходе красуется логотип компании HIS. Джампера для переключения формата ТВ-выхода здесь нет: переключение осуществляется программно, что намного удобнее.

Чип ATI Radeon 9800 PRO намного мощнее, чем все предыдущие чипы серии Radeon. Причём, мощнее он не только в плане производительности, но и в плане энергопотребления. Поэтому схема питания видеокарты намного сложнее, чем на платах с Radeon 9600 PRO и Radeon 9700 PRO. В верхней части видеокарты, справа от VGA-выхода располагается блок питания самого графического ядра. Здесь на транзисторах установлен массивный игольчатый радиатор. Мы помним, что на платах с чипом Radeon 9700 PRO элементы блока питания охлаждались простым распределителем тепла, который, кстати, мог и отвалиться, что вызывало перегрев транзисторов и вело к гибели видеокарты. Здесь уже более мощный радиатор намертво приклеен к их поверхности и не то что отвалиться - отодрать его почти невозможно.

Видеочип Radeon 9700 PRO потреблял около 45 Вт в 3D-режиме. Естественно, что Radeon 9800 PRO, производимый по тому же техпроцессу, но работающий на большей частоте, никак не может потреблять меньше. По нашим рассчётам, энергопотребление данного GPU составляет примерно 55 Вт. Конечно же, мощности, передаваемой по шине AGP никак не хватит для питания одного лишь GPU, а ведь там ещё и быстрая память DDR SDRAM. Поэтому видеокарта требует дополнительное питание, которое она берёт непосредственно от блока питания по шине 12 В. В правом верхнем углу видеокарты установлен четырёхконтактный разъём PCPlug для подключения платы к блоку питания. В видеокартах на Radeon 9700 PRO устанавливался меньший по размерам коннектор питания от трёхдюймовых устройств. Но это было не слишком удобно и ATI решила использовать наиболее распространённый тип розетки.

В комплекте к видеокарте поставляется "сквозной" кабель с тремя разъёмами PCPlug. При подключении видеокарты к блоку питания этим кабелем вы не потеряете ни одного разъёма питания. Я слышал мнение, что лучше видеокарту не подключать к разъёму питания, к которому подключен ещё и винчестер, так как скачки напряжения могут повредить жёсткому диску. Вообще, в современных недорогих блоках питания все разъёмы подключены параллельно и если на одном из них произойдёт короткое замыкание или если к нему подключить слишком большую нагрузку, то напряжение просядет и на всех остальных разъёмах питания. Мы ещё вернёмся к вопросу питания и энергопотребления видеокарты, когда начнём её тестировать.

На видеокарте HIS Excalibur Radeon 9800 PRO установлено 128 Мб памяти DDR SDRAM. Сегодня HIS выпускает и 256-мегабайтную версию Radeon 9800 PRO с памятью DDR II SDRAM, но на момент нашего тестирования, этой платы в России ещё не было. На нашей видеокарте установлены чипы памяти Samsung K4D26323RA-GC2A. То есть, на этой плате установлена та же память, что и на более дешёвой Excalibur Radeon 9600 PRO. Эта память так же работает без дополнительного охлаждения, хотя здесь номинальные частоты видеокарты равны 380/680 МГц. Однако, это всё же меньше, чем обещает нам компания Samsung - гарантированные 700 МГц. Скажу сразу, что при работе память очень сильно греется и для разгона всё же потребуется установить какой-нибудь кардкулер.

Несмотря на то, что видеочип Radeon 9800 PRO является достаточно "горячим", на нём установлен обычный кулер. Я бы даже сказал, что кулер здесь маловат, но такие кулеры стоят на большей части видеокарт с чипом Radeon 9800 PRO. Однако, он не такой простой, как может показаться. Прежде всего, радиатор имеет достаточно много рёбер и даже та его часть, которая находится под вентилятором, оказывается не плоской, а ребристой.

В основании кулера имеются четыре отверстия, сквозь которые проходит воздух от вентилятора. Этот воздушный поток попадает непосредственно на корпус видеочипа и дополнительно охлаждает его ядро. В качестве термоинтерфейса здесь так же используется серая термопаста, бескремниевая либо серебряная (распознать её не удалось).

Видеочип ATI Radeon 9800 PRO по своим размерам чуть больше, чем Radeon 9600 PRO. Он произведён по 0.15 мкм процессу и площадь его ядра больше. Сверху на чипе установлена стальная рамка, которая должна защищать ядро GPU от сколов радиатором кулера. Но на подошве кулера видеочипа имеется небольшой выступ, которым он прилегает к ядру Radeon 9800 PRO. Проще говоря, кулер даже не касается этой рамки. С одной стороны, это способствует лучшему теплоотводу, поскольку если бы рамка была чуть выше, чем ядро видеочипа, она бы не давала кулеру плотно прилегать к поверхности ядра и эффективно отводить тепло. С другой стороны, рамка не может защитить ядро GPU от скола таким кулером. К счастью, мы смогли снять и поставить кулер видеокарты без сколов, хотя было страшновато :).

Теперь, когда вы достаточно знаете о конструкции видеокарт HIS Excalibur Radeon 9600 PRO и HIS Excalibur Radeon 9800 PRO, можно перейти к тестированию.

Тестирование

Прежде чем перейти к тестированию видеокарт, позвольте немного отвлечься и поговорить о проблемах, связанных с питанием. Сегодня уже производители процессоров и видеокарт в системных требованиях своих продуктов постоянно указывают, какой мощностью должен обладать установленный в компьютер блок питания. Одновременно тема проблем с питанием начинает набирать обороты и освещаться различными изданиями. Посчитав энергопотребление компонентов системного блока, вы с удивлением обнаружите, что их суммарная мощность едва ли перевалит через 230 Вт. Причём следует помнить, что при работе в офисных приложениях приводы CD-ROM/DVD-ROM и винчестеры могут вообще не работать либо работать не на полную мощность, а видеокарта и процессор так же не будут задействовать все свои блоки, то есть нагрузка будет меньше посчитанной. Зачем же тогда требовать установки блоков питания с мощностью 350-400 Вт? Дело в том, что производители, указывая номинальную мощность блоков питания, редко заботятся о том, чтобы их БП выдерживали хотя бы 90% от заявленной нагрузки. И можно встретить ситуацию, когда один и тот же блок питания продаётся с различной маркировкой, в буквальном случае от 250 до 350 Вт. Но он может не выдерживать даже заявленных 250 Вт. Эта проблема была не столь актуально, пока процессоры не начали потреблять по 80 Вт, а видеочипы - по 50-70 Вт.

Видеокарта потребляет максимальную мощность в 3D режиме. Подключив Radeon 9800 PRO к своему блоку питания "Golden Power" мощностью 300 Вт, мы были рад увидеть, что плата работает нормально и даёт загрузиться операционной системе. Программа мониторинга MotherBoard Monitor показывала, что напряжение по шине 12 В составляет 10.14 В. Это можно было списать на погрешность измерений. После этого был запущен тестовый пакет 3DMark03. Как только сцена загрузилась и видеокарта начала переходить в 3D-режим, экран потемнел, винчестер громко отключился и тест вывалился в десктоп Windows. Я знал, с чем связана эта проблема и открыл лог-файл MotherBoard Monitor. Цифры показывали, что при запуске 3DMark03 напряжение по шине 12 В просело до 2 В, то есть почти в 6 раз! Удивляюсь, как блок питания не сгорел и почему вообще Windows не зависла. Очевидно, сработала какая-то защита то ли в самом Radeon 9800 PRO, то ли на материнской плате. Стало очевидно, что блок питания Golden Power неспособен тянуть такую нагрузку. Пришлось искать новый блок питания. Времени было мало и я остановил свой выбор на блоке питания Codegen. Как мне сказали, китайцы научились делать эти блоки питания хорошими и сейчас они уже представляют собой качественный продукт. Чтобы лишний раз проверить это утверждение, я взял блок питания той же мощностью - 300 Вт, но уже производства Codegen. Должен ск
