Тестирование видеокарт HIS Excalibur Radeon 9600 PRO и His Excalibur Radeon 9800 PRO

HIS Excalibur Radeon 9800 PRO

Коробки от видеокарт HIS Excalibur Radeon 9600 PRO и HIS Excalibur Radeon 9800 PRO очень похожи. Здесь так же указан объём установленной видеопамяти (128 Мб DDR SDRAM), те же логотипы прилагаемых программ и та же наклеечка "PAL" на обратной стороне коробки.

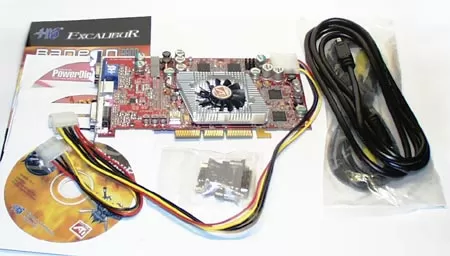

Комплект поставки видеокарт так же очень похож:

• Пять компакт-дисков с программным обеспечением

  • Драйверы

  • 6 Демо-версий игр (Age Of Wonders II, Beam Breakers, MYTH III: The Wolf Age, Rally Trophy, Stronghold Crusader, Zax)

  • Duke Nukem Manhattan Project

  • CyberLink PowerDirector 2.5 VE

  • CyberLink PowerDVD XP

• Кабель S-Video

• Кабель RCA

• Кабель питания PCPlug

• Переходник S-Video - RCA

• Переходник DVI-VGA

• Инструкцию по установке на английском языке

Как видно, в комплекте к этой плате, в отличие от предыдущей, идёт композитный кабель и кабель питания. В остальном комплектации плат схожи.

Сама видеокарта HIS Excalibur Radeon 9800 PRO чуть больше по размерам своего младшего брата на чипе Radeon 9600 PRO и чуть потяжелее. На фотографиях внизу она представлена крупным планом:

Видеокарта выполнена на печатной плате, покрытой красным лаком. Такой "пожарный" цвет характерен для большинства современных видеокарт на чипах ATI Radeon 9800 PRO. Дизайн видеокарты такой же, как у эталонных видеокарт ATI. Ну а раз так, постараемся выделить наиболее интересные детали данной видеокарты.

На панельке видеокарты располагаются три выхода: один D-Sub VGA выход на аналоговые мониторы, один S-Video выход на телевизор и один DVI выход для подключения мониторов через цифровой интерфейс. Так же как в видеокарте Excalibur Radeon 9600 PRO, здесь на синем аналоговом выходе красуется логотип компании HIS. Джампера для переключения формата ТВ-выхода здесь нет: переключение осуществляется программно, что намного удобнее.

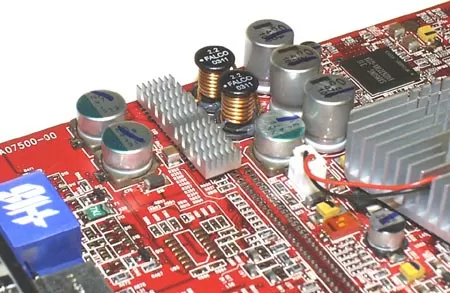

Чип ATI Radeon 9800 PRO намного мощнее, чем все предыдущие чипы серии Radeon. Причём, мощнее он не только в плане производительности, но и в плане энергопотребления. Поэтому схема питания видеокарты намного сложнее, чем на платах с Radeon 9600 PRO и Radeon 9700 PRO. В верхней части видеокарты, справа от VGA-выхода располагается блок питания самого графического ядра. Здесь на транзисторах установлен массивный игольчатый радиатор. Мы помним, что на платах с чипом Radeon 9700 PRO элементы блока питания охлаждались простым распределителем тепла, который, кстати, мог и отвалиться, что вызывало перегрев транзисторов и вело к гибели видеокарты. Здесь уже более мощный радиатор намертво приклеен к их поверхности и не то что отвалиться - отодрать его почти невозможно.

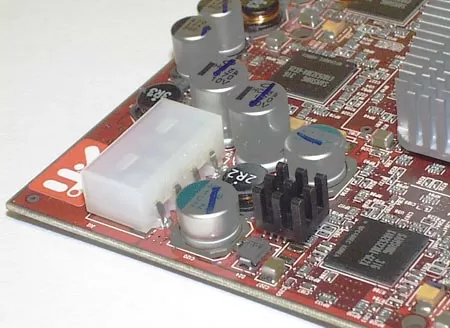

Видеочип Radeon 9700 PRO потреблял около 45 Вт в 3D-режиме. Естественно, что Radeon 9800 PRO, производимый по тому же техпроцессу, но работающий на большей частоте, никак не может потреблять меньше. По нашим рассчётам, энергопотребление данного GPU составляет примерно 55 Вт. Конечно же, мощности, передаваемой по шине AGP никак не хватит для питания одного лишь GPU, а ведь там ещё и быстрая память DDR SDRAM. Поэтому видеокарта требует дополнительное питание, которое она берёт непосредственно от блока питания по шине 12 В. В правом верхнем углу видеокарты установлен четырёхконтактный разъём PCPlug для подключения платы к блоку питания. В видеокартах на Radeon 9700 PRO устанавливался меньший по размерам коннектор питания от трёхдюймовых устройств. Но это было не слишком удобно и ATI решила использовать наиболее распространённый тип розетки.

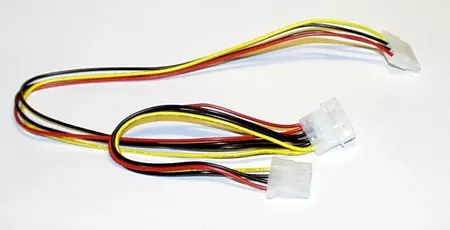

В комплекте к видеокарте поставляется "сквозной" кабель с тремя разъёмами PCPlug. При подключении видеокарты к блоку питания этим кабелем вы не потеряете ни одного разъёма питания. Я слышал мнение, что лучше видеокарту не подключать к разъёму питания, к которому подключен ещё и винчестер, так как скачки напряжения могут повредить жёсткому диску. Вообще, в современных недорогих блоках питания все разъёмы подключены параллельно и если на одном из них произойдёт короткое замыкание или если к нему подключить слишком большую нагрузку, то напряжение просядет и на всех остальных разъёмах питания. Мы ещё вернёмся к вопросу питания и энергопотребления видеокарты, когда начнём её тестировать.

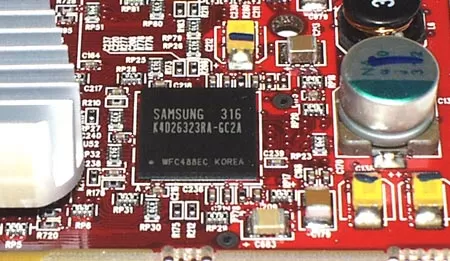

На видеокарте HIS Excalibur Radeon 9800 PRO установлено 128 Мб памяти DDR SDRAM. Сегодня HIS выпускает и 256-мегабайтную версию Radeon 9800 PRO с памятью DDR II SDRAM, но на момент нашего тестирования, этой платы в России ещё не было. На нашей видеокарте установлены чипы памяти Samsung K4D26323RA-GC2A. То есть, на этой плате установлена та же память, что и на более дешёвой Excalibur Radeon 9600 PRO. Эта память так же работает без дополнительного охлаждения, хотя здесь номинальные частоты видеокарты равны 380/680 МГц. Однако, это всё же меньше, чем обещает нам компания Samsung - гарантированные 700 МГц. Скажу сразу, что при работе память очень сильно греется и для разгона всё же потребуется установить какой-нибудь кардкулер.

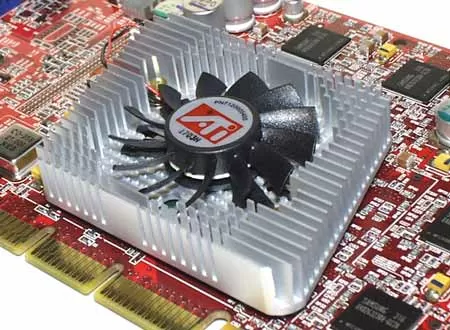

Несмотря на то, что видеочип Radeon 9800 PRO является достаточно "горячим", на нём установлен обычный кулер. Я бы даже сказал, что кулер здесь маловат, но такие кулеры стоят на большей части видеокарт с чипом Radeon 9800 PRO. Однако, он не такой простой, как может показаться. Прежде всего, радиатор имеет достаточно много рёбер и даже та его часть, которая находится под вентилятором, оказывается не плоской, а ребристой.

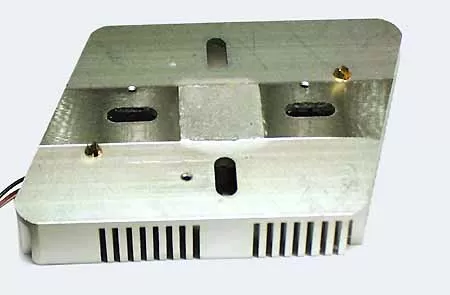

В основании кулера имеются четыре отверстия, сквозь которые проходит воздух от вентилятора. Этот воздушный поток попадает непосредственно на корпус видеочипа и дополнительно охлаждает его ядро. В качестве термоинтерфейса здесь так же используется серая термопаста, бескремниевая либо серебряная (распознать её не удалось).

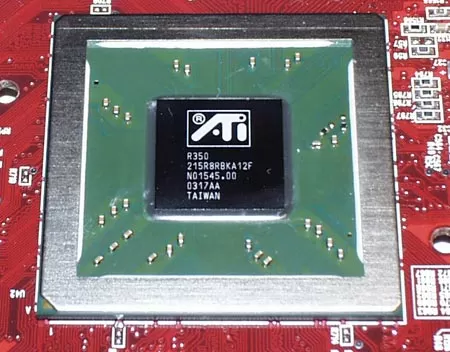

Видеочип ATI Radeon 9800 PRO по своим размерам чуть больше, чем Radeon 9600 PRO. Он произведён по 0.15 мкм процессу и площадь его ядра больше. Сверху на чипе установлена стальная рамка, которая должна защищать ядро GPU от сколов радиатором кулера. Но на подошве кулера видеочипа имеется небольшой выступ, которым он прилегает к ядру Radeon 9800 PRO. Проще говоря, кулер даже не касается этой рамки. С одной стороны, это способствует лучшему теплоотводу, поскольку если бы рамка была чуть выше, чем ядро видеочипа, она бы не давала кулеру плотно прилегать к поверхности ядра и эффективно отводить тепло. С другой стороны, рамка не может защитить ядро GPU от скола таким кулером. К счастью, мы смогли снять и поставить кулер видеокарты без сколов, хотя было страшновато :).

Теперь, когда вы достаточно знаете о конструкции видеокарт HIS Excalibur Radeon 9600 PRO и HIS Excalibur Radeon 9800 PRO, можно перейти к тестированию.
