Тестирование видеокарт HIS Excalibur Radeon 9600 PRO и His Excalibur Radeon 9800 PRO

HIS Excalibur Radeon 9600 PRO

Видеокарта HIS Excalibur Radeon 9600 PRO поставляется в большой красочной картонной коробке. На коробке указан объём памяти видеокарты (в нашем случае - 128 Мб) и какие программы и игры вы найдёте внутри. Маленькая наклейка на обратной стороне видеокарты указывает, что ТВ-выход на плате работает в формате "PAL". Жаль, конечно, что не SECAM (принятый стандарт вещания на территории России).

Внутри коробки, кроме самой видеокарты HIS Excalibur Radeon 9600 PRO, вы найдёте:

• Пять компакт-дисков с программным обеспечением

  • Драйверы

  • 6 Демо-версий игр (Age Of Wonders II, Beam Breakers, MYTH III: The Wolf Age, Rally Trophy, Stronghold Crusader, Zax)

  • Duke Nukem Manhattan Project

  • CyberLink PowerDirector 2.5 VE

  • CyberLink PowerDVD XP

• Кабель S-Video

• Переходник S-Video - RCA

• Переходник DVI-VGA

• Инструкцию по установке на английском языке

Достанем видеокарту из пакетика и посмотрим на неё более внимательно.

Видеокарта выполнена на печатной плате, покрытой зелёным лаком. Как и большинство современных плат на чипах ATI, видеокарта HIS Excalibur Radeon 9600 PRO сделана по эталонному дизайну ATI. Плата имеет обычный D-Sub VGA выход для подключения к мониторам через аналоговый вход, S-Video выход для подключения к телевизору или видеоаппаратуре и DVI-выход для подключения к монитором через цифровой вход. На синем разъёме D-Sub красуется логотип HIS. Пожалуй, это единственный отличительный признак видеокарты HIS Excalibur Radeon 9600 PRO от аналогичных видеокарт на этом чипе.



Справа, над VGA выходом располагается переключатель режима ТВ-выхода. С его помощью можно выбирать, в каком формате будет работать ТВ-выход: PAL, или NTSC. По умолчанию установлен формат PAL, о чём и говорила наклейка на коробочке с видеокартой.

В правом верхнем углу видеокарты можно заметить разводку под четырёхконтактный разъём питания. Возможно, компания ATI при проектировке печатной платы задумывала использовать подпитку видеокарты от блока питания компьютера, но чип Radeon 9600 PRO, изготавливаемый по самому современному 0.13 мкм процессу, имеет не настолько большое энергопотребление, чтобы ему не хватало питания, передаваемого по шине AGP. Так что было решено не использовать дополнительный разъём питания. Однако, пустое место под него осталось размеченным, как бы напоминая нам, что когда-нибудь даже видеокарты класса "Performance" (к которому HIS относит свои платы на Radeon 9600 PRO), скоро будут требовать подпитку от блока питания.

На видеокарте HIS Excalibur Radeon 9600 PRO установлено 128 Мб памяти. Память здесь представлена восемью 128-мегабитными чипами DDR SDRAM от компании Samsung. Чипы памяти имеют формат BGA и маркировку K4D26323RA-GC2A. Максимальная частота их работы, по спецификации производителя, составляет 300 (700 DDR)  МГц. Здесь память работает на частоте 300 (600 DDR) МГц, а значит есть хорошая перспектива для разгона.

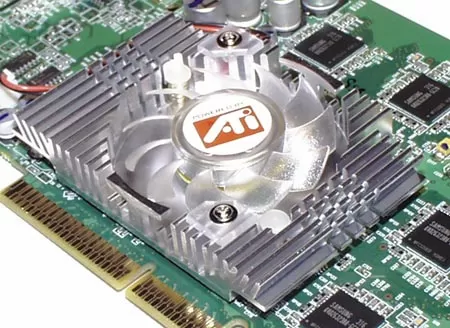

Что касается охлаждения, то на видеокарте HIS Excalibur Radeon 9600 PRO установлен не такой уж и большой, по сегодняшним меркам, кулер. Он чуть больше, чем на многих других видеокартах с тем же чипом, но несмотря на это, его вентилятор работает достаточно тихо. Правда, воздушный поток от этого кулера охлаждает всего два из восьми чипов видеопамяти на плате. Для работы на номинальных частотах это не столь важно, а вот если вы собираетесь серьёзно погнать видеокарту, особенно память, то лучше будет установить радиаторы на чипы памяти и/или повесить над видеокартой кардкулер. В качестве термоинтерфейса для лучшей теплопроводности между ядром видеочипа и кулером используется серая термопаста. Честно говоря, я не смог на вид определить, была ли это бескремниевая термопаста, или с содержанием серебра.

Сняв кулер, мы можем увидеть сам видеочип. Как и полагает современному GPU, он имеет корпус mPGA и его ядро непосредственно соприкасается с кулером. Распределителя тепла, такого, как установлен на процессорах Pentium 4 или видеочипах GeForce FX 5800, здесь нет. Нет здесь и стальной рамки, которая бы защищала ядро от сколов. В общем, если вы захотите поменять штатный кулер на видеокарте на что-нибудь бесшумное вроде Zalman ZM80A-HP, то делайте это очень осторожно.

Наверное, это всё, что можно сказать про конструкцию видеокарты HIS Radeon 9600 PRO. Не знаю, как вы, а я сгораю от нетерпения посмотреть на видеокарту с чипом ATI Radeon 9800 PRO - топовую модель для компьютерных энтузиастов. Без лишних слов, перейдём к описанию платы HIS Excalibur Radeon 9800 PRO.
