Технология HP TurboCooler
Первые процессоры серии x86 потребляли огромную мощность (более 40ВТ). Новые процессоры потребляют меньше мощности. Но производители Unix-станций столкнулись с проблемой охлаждения задолго до того, как она распространилась на весь мир, и поэтому им пришлось самим разрабатывать устройства для охлаждения их процессоров. Например, Hewlett Packard продаёт компьютеры с процессорами, потребляющими до 100 Ватт. Очевидно, что им пришлось разрабатывать собственное решение для охлаждения системы.
Все эти кулеры были запатентованы и продавались только с компьютерами HP. Но несколько месяцев назад фирма HP решила заработать на этом деньги через дочернюю компанию HP Polarlogic. В настоящее время Polarlogic не продаёт кулеры для PC, однако в будущем они планируют выпустить серию кулеров для процессоров Xeon.
Новые кулеры носят название TurboCooler, хотя это название может и измениться. Как сделать хороший кулер? Можно пойти двумя путями - увеличить размеры радиатора, или поставить более мощный вентилятор. HP применила на практике оба способа. Их радиатор имеет очень большие рёбра, окружающие его со всех сторон и расположенные именно под тем углом, под которым вентилятор гонит воздух. Именно поэтому не создаётся турбулентного эффекта, увеличивается поток воздуха, проходящего через радиатор и уменьшается шум. Технология изготовления радиатора также отличается от остальных. Радиатор выплавляется, а не штампуется, поэтому на нём меньше углов и заусенцев, создающих шум.
Теперь рассмотрим, как он работает.
Конструкция радиатора представляет собой цилиндрическое тело. Стенки цилиндра одновременно выполняют роль рёбер радиатора. Рёбра загнуты точно по направлению движения воздуха от вентилятора, чтобы создавать как можно меньшее сопротивление и шум. Из-за того, что рёбра радиатора располагаются не вертикально, а загнуты под углом, они имеют значительно большие размеры и занимают меньше места. А благодаря их расположению, воздух равномерно проходит по всей длине ребра и охлаждает радиатор.

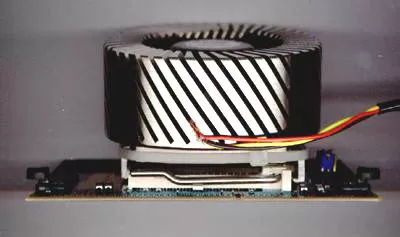

На рисунке справа показан воздухоток через кулер. Как мы видим, холодный воздух поступает с верхней части кулера, ускоряется вентилятором и выводится в нижней части. При выходе из кулера воздушный поток имеет скорость 3.5 метра в секунду и толщину порядка 10 мм. Выходящий воздух можно использовать для охлаждения различных компонентов вокруг процессора. Иллюстрация показывает установку кулера на SECC II процессор. Как видно, кулер занимает место, сопоставимое с размерами ядра процессора. При установке дополнительных радиаторов на микросхемы кэша SRAM, можно добиться того, что выходящий воздух будет охлаждать и кэш.
При наседании пыли на TurboCooler количество поступающего сверху воздуха уменьшается, в то время как увеличивается количество воздуха, поступающего с боков. Благодаря конструкции, обеспечивающей доступ воздуха с двух сторон, при наседании пыли до уровня 2 мм производительность кулера падает всего на 9 процентов - рекордный показатель. Таким образом, поставили один раз этот кулер на разогнанную систему, можно не заглядывать в компьютер до следующего апгрейда.
Шум
Благодаря специально рассчитанному углу между лопастями вентилятора и рёбрами радиатора, воздушный поток проходит сквозь корпус радиатора, создавая наименьшее давление и турбулёнтность. Как результат - очень низкий уровень шума. Для кулера диаметром 90мм уровень шума при напряжении 6 В составляет 34 дБ, при напряжении 12 В - 43 дБ. Вообще, по заявлениям производителей, их кулеры шумят в пределах 30 дБ. Однако тут уже при напряжении 6 В уровень шума намного выше. Однако, всё упирается в производительность.
Производительность

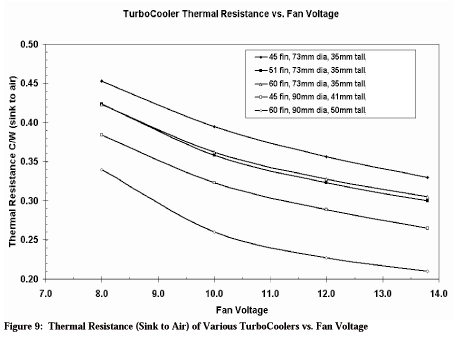

Кулеры TurboCool выпускаются в различных модификациях, в зависимости от размеров радиатора. На схеме указана зависимость термического сопротивления от напряжения вентилятора для различных модификаций радиаторов.
Для всех тестов использовался 56 мм вентилятор Panasonic FBA06A12H, без нижней части корпуса. Этот вентилятор перегоняет 0.54 M3/мин при напряжении 12 В. При тестировании радиатора диаметром 90 мм вентилятор работал на напряжении до 10 В, перегоняя 0.34 M3/мин.
Благодаря всем этим характеристикам, HP TurboCooler - самый эффективный кулер для процессоров PPGA, после кулеров Пельтье.
Совместимость
HP TurboCooler показывает лучшие результаты - оптимальный выбор для разогнанного PPGA процессора. Проблема в том, что этот кулер был разработан для компьютеров HP, поэтому он поставляется без креплений. Но эта проблема решаема при помощи термоклея, которым его можно приклеить к процессору. Ещё в сети появились сведения, что кто-то продаёт эти кулеры с креплениями, позволяющими устанавливать их как нормальные кулеры. Но это уж кому как повезёт. Тем более, что наши люди на выдумки хитры. Так что если вы настолько "продвинуты", чтобы купить этот кулер, то вы сможете его прикрепить. Другая проблема в том, что из-за своих размеров этот кулер поместится не на все материнские платы (такие как ASUS P5A, P5A-B, ABIT BP6) - тут уж ничего не поделаешь.
TurboCool можно поставить практически на все переходники Slot1-PPGA. При этом он не будет блокировать DIMM-слотов, как FOP32.
Несмотря на то, что от TurboCool отходят три провода, он не позволяет получать информацию о скорости вентилятора. По крайней мере, для PC-материнских плат.
Выводы
Хороший кулер класса HI-END, разработанный специально для навороченных компьютеров может послужить для разогнанного Celeron. Купить его можно во многих интернет-магазинах по цене примерно 20$. Учитывая новую линейку процессоров Coppermine от фирмы Intel и возможность установки TurboCool на SECC II процессоры, это кулер "на века".
Михаил Дегтярёв (aka LIKE OFF)
14/01.2000
