ТВ-тюнер для российских дорог - внутренний автономный GoTView TV Box Rack

Введение

Мы уже достаточно написали об автономных ТВ-тюнерах, - тюнерах, которые могут работать без участия компьютера и выводить телевизионное изображение непосредственно на экран монитора, минуя видеокарту. Но прежде мы рассматривали действительно внешние устройства, которые представляли собой коробочку, располагающуюся на столе, рядом с компьютером, к которой подключались сразу несколько проводов - звуковой кабель, два кабеля видеосигнала (от видеокарты и от монитора), антенный кабель и от блока питания. Но автономному тюнеру не обязательно быть внешним, как показала нам компания GoTView, чья продукция ориентирована именно под российскую специфику вещания, подобный тюнер может быть и внутренним, то есть, находясь внутри компьютера, работать независимо от него. Сегодня мы и рассмотрим такой ТВ-приёмник: GoTView TV Box Rack. Этот тюнер является аналогом GoTView Box, но только собранный в другом форм-факторе - в корпусе, предназначенном для установки в 5.25" отсек компьютера. Однако, GoTView TV Box Rack является новинкой на российском рынке не только как продукция компании GoTView, но и как класс устройства: до этого внутренние автономные ТВ-тюнеры в широкой продаже на нашем, российском, рынке не встречались.

Как и остальная продукция GoTView, внутренний автономный ТВ-тюнер, поставляется в упаковке, выполненной в стиле "GoTView", где все надписи сделаны на русском языке, а на лицевой стороне упаковки красуется "АДАПТИРОВАНО ПОД РОССИЙСКОЕ ТВ-ВЕЩАНИЕ". Эта уже знакомая нам фраза, как показывает тестирование, в случае с продукцией GoTView полностью соответствует действительности.

Комплект поставки тюнера следующий:

• Сам тв-тюнер GoTView TV Box Rack
• Планка-разветвитель с гнёздами
• Один кабель-разветвитель для подключения звука и питания
• Один кабель для подключения монитора
• Один звуковой кабель с двумя 3.5 мм штеккерами
• Пульт дистанционного управления с батарейками
• Инструкция по установке ТВ-тюнера на русском языке
• Крепёжные винты
• Блок питания 220В

Данный ТВ-тюнер, являясь автономным устройством, не требует установки драйверов и поэтому никакого программного обеспечения в комплекте не поставляется. А так как он может работать независимо от самого компьютера, GoTView TV Box Rack питается от внешнего блока питания 220 Вольт.

Характеристики ТВ-тюнера GoTView TV Box Rack

• Поддержка стандартов PAL, SECAM и NTSC
• Автоматическая настройка более 200 каналов с возможностью точной подстройки
• Поддерживаемые разрешения 800x600, 1024x768
• Частота вертикальной развёртки 60 или 75 Гц
• Сканирование всего диапазона волн с возможностью тонкой подстройки частоты
• Предварительный просмотр 9 каналов телепередач
• Переключение звука (от компьютера или от ТВ источника)
• Полностью русифицированное OSD (On-Screen Display) меню с полупрозрачными окнами
• Подключение любой игровой приставки, DVD плеера или видеомагнитофона для вывода изображения на мониторе компьютера
• Автоподстройка частоты ТВ-сигнала
• Изменение масштаба изображения
• Цифровые фильтры уменьшения шума и повышения  резкости изображения
• Стереозвук
• Сквозной аудиоканал
• Установка в свободный 5.25" отсек корпуса компьютера

Разъёмы:

• Сквозной (pass-through) VGA разъём (15-контактный D-Sub вход с видеокарты и 15-контактный D-Sub выход на монитор)
• Четырёхконтактный Mini-Din S-Video видеовход
• Композитный RCA видеовход
• Гнездо для подключения ТВ-антенны
• Сквозной (pass-through) аудио разъём (стерео гнездо линейного входа со звуковой карты, стерео гнездо линейного выхода на звуковые колонки).
• Два композитных RCA аудио гнезда
• Гнездо питания

Как видно, по количеству разъёмов входов и выходов этот ТВ-тюнер полностью аналогичен внешнему GoTView Box. Но вот как эти разъёмы реализованы на устройстве? Давайте посмотрим на его конструкцию.

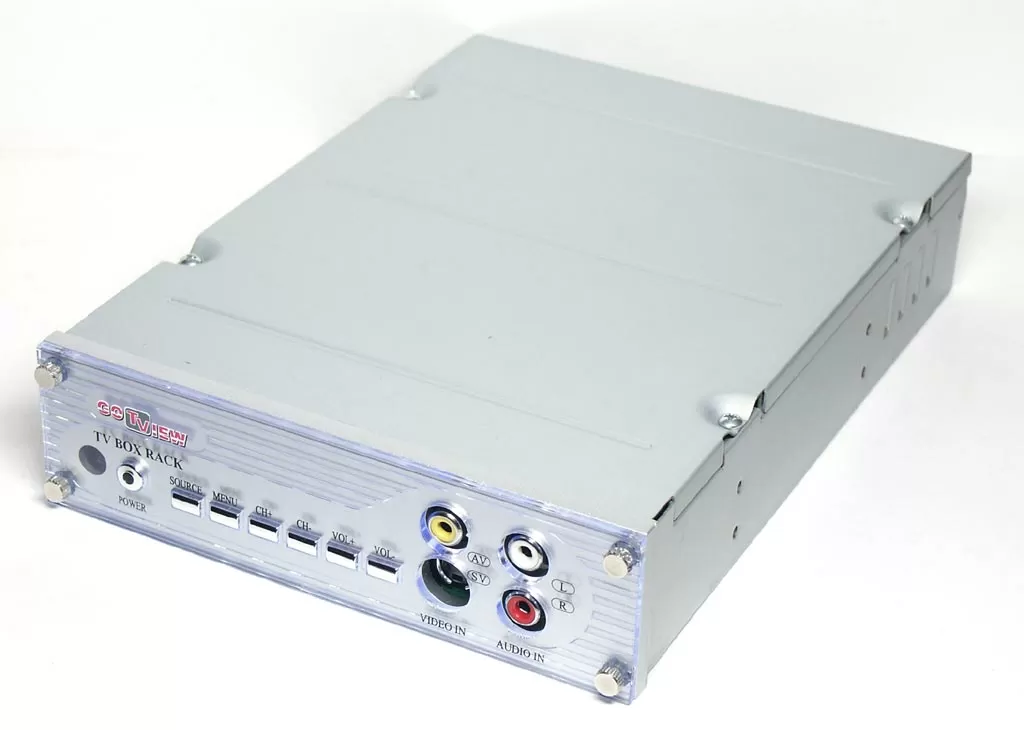

Глядя на фотографию вверху, сразу становится ясно, что это устройство предназначено для установки внутрь компьютера: серый металлический корпус, как у приводов оптических дисков, оставляющий фантазии дизайнеров лишь одну маленькую лицевую панель. Но вот дизайн этой самой панели, лица, которым ТВ-тюнер будет смотреть на вас из корпуса компьютера, выполнен в строгих тонах, а потому тюнер смотрится очень стильно: органическое стекло на панельке, серебристые кнопочки, утопленные гнёзда и четыре выступающих шурупа в углах панельки. Эти шурупы удерживают лицевую панель на корпусе. Их можно открутить пальцами, без использования отвёртки или пассатиж. Подобная конструкция подразумевает использование сменных лицевых панелек и я поясню зачем. Корпус GoTView TV Box Rack, как и его лицевая панель, имеет серебристый цвет. Сегодня в продаже встречаются стильные алюминиевые серебристые корпуса, но всё чаще попадаются белые, серые или чёрные. Надписи на GoTView TV Box Rack нанесены на само оргстекло, так что под него можно легко подложить вставку другого цвета, чтобы тюнер будучи установленным в любой разноцветный корпус не выбивался из общего стиля компьютера, а наоборот - дополнял его и подчёркивал. К сожалению, в комплекте к ТВ-приёмнику этих вставок не прилагалось, но может быть, они появятся, когда продукт попадёт на полки прилавков...

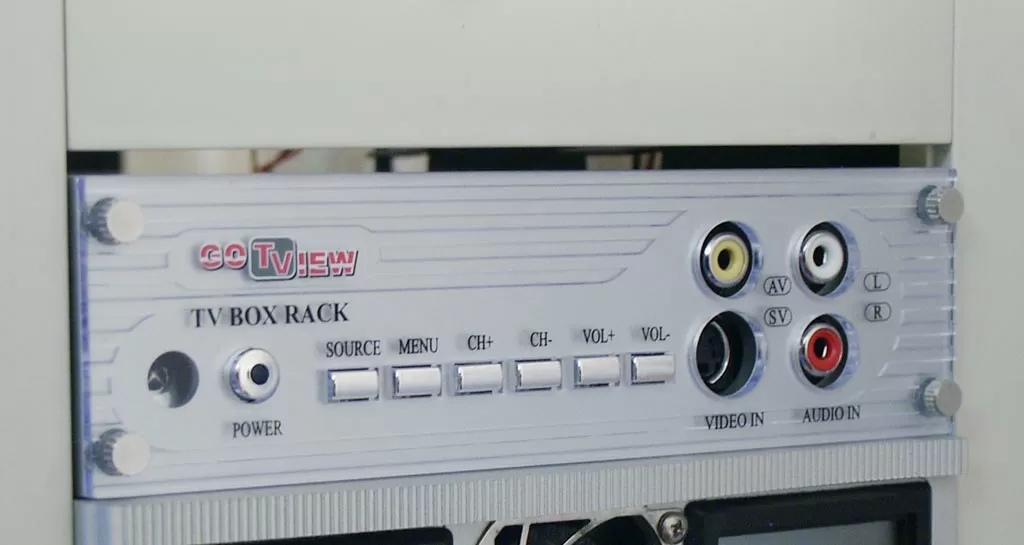

Надписи на лицевой панели сделаны на английском языке, но по привычке я уже не могу представить, сколько бы рядов потребовалось делать для кнопок, если бы вместо "Source" писалось "Источник", а вместо "CH" - "Канал". Шесть блестящих маленьких кнопочек расположены в линейку. Слева от них установлена одна кнопка включения/выключения и окошка приёмника ИК-сигнала. Справа - три композитных гнезда: два для аудиовхода и одно для видеовхода, а так же вход S-Video.

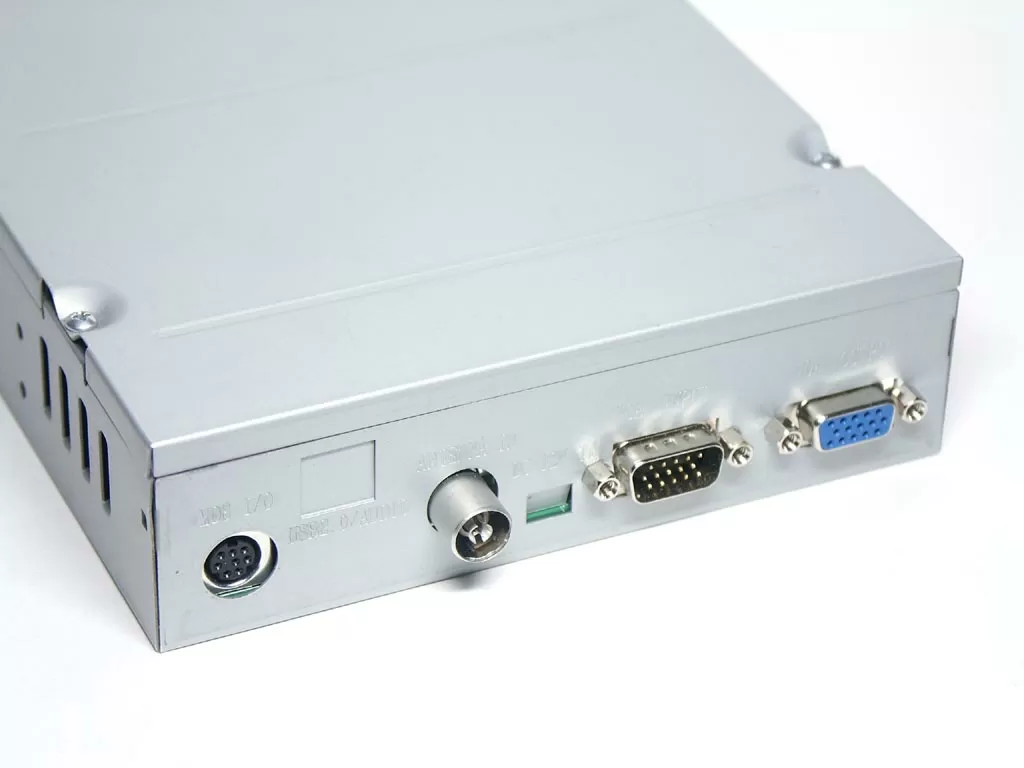

С обратной стороны на тюнере имеются лишь четыре гнезда. Слева - комбинированное 8-контактное Mini-DIN гнездо, к которому подключатеся панелька-разветвитель. Справа от него - антенное гнездо. Ещё два 15-контактных D-Sub гнезда организуют сквозное подключения ТВ-тюнера в разрез между видеокартой и монитором. Но как же подвести антенный кабель внутрь компьютера и как подключить монитор к тюнеру? Вот для этого и находится в комплекте целый комплект кабелей.

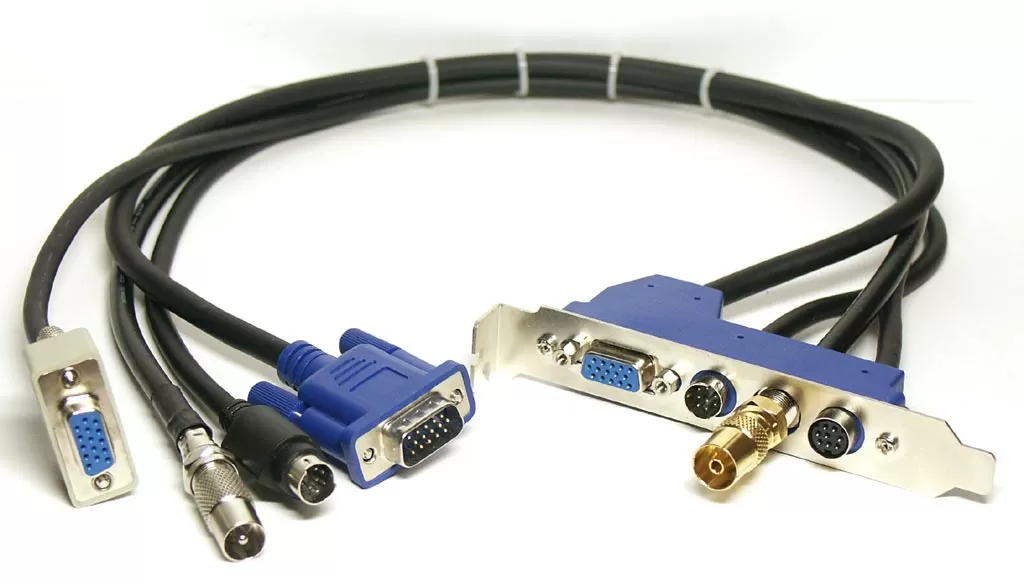

Для этого используется специальный кабель с планкой-разветвителем. К ТВ-тюнеру он подводит как сигнал с видеокарты, так и с антенного кабеля, звуковой карты и выводит сигнал на монитор. Обратите внимание на панельку - на ней установлено всего одно 15-контактное гнездо D-Sub для подключения кабеля от монитора. Здесь нет ни звуковых гнёзд, ни гнезда питания, ни второго VGA-разъёма. Зато есть два Mini-DIN гнезда, к которым, в свою очередь, подключаются дополнительные кабели и разветвители.

К видеокарте ТВ-тюнер подключается ещё одним кабелем, который с одной стороны имеет стандартное гнездо D-Sub, а с другой - семиконтактный круглый разъём D-Sub, который подключается к планке-разветвителю. Таким образом, удалось сэкономить место на этой планке, но путь аналогового сигнала от видеокарты к монитору увеличился ещё на два кабеля и две пары контактов, то есть, лучше от этого он не станет.

А питание, вход со звуковой карты и выход звука осуществляется через специальный разветвитель. В одно гнездо этого разветвителя и подключается блок питания.

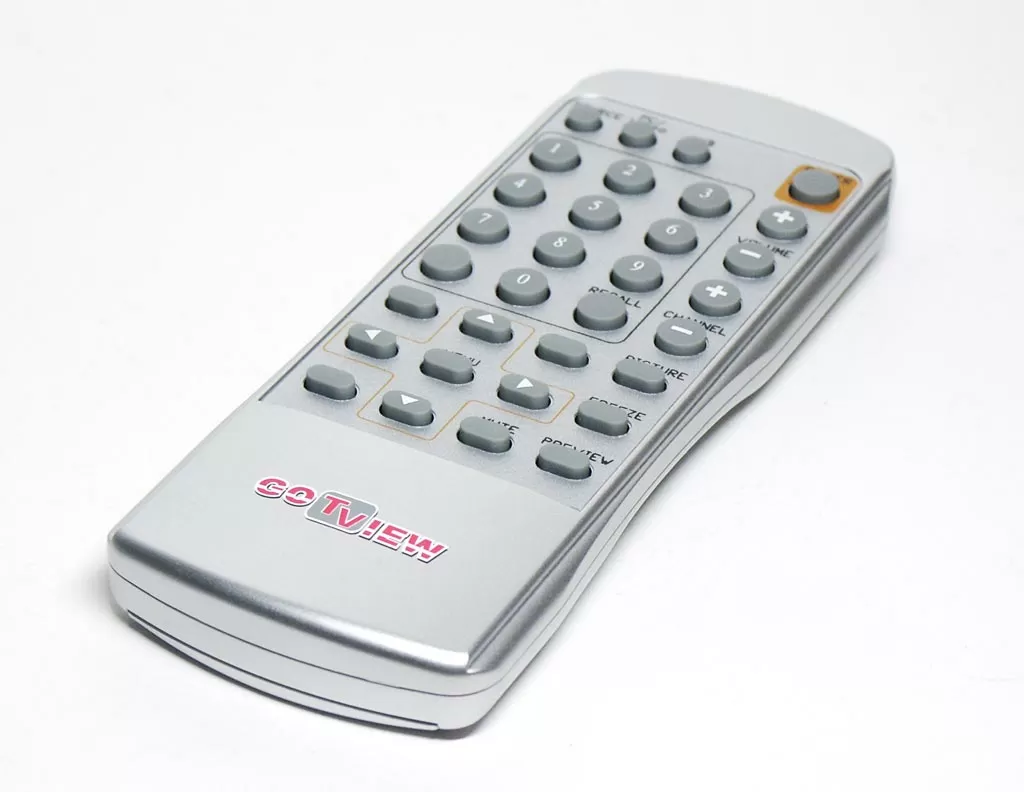

Пульт дистанционного управления такой же, как в тюнере GoTView TV Box. Он работает на ИК-лучах от двух батареек типа ААА. Несмотря на кажущуюся простоту, пульт достаточно удобный. Кнопки на нём имеют простую форму и их просто перепутать в темноте, но это только по началу, поскольку наш человек (на которого и рассчитан ТВ-тюнер), быстро привыкает ко всему и уже через пару часов переключения каналов начинаешь чувствовать, что всё же простота здесь не излишняя. Что ещё интересно - на пульте есть три кнопки, которые не подписаны. В работе устройства они не задействованы.

Корпус тюнера не рассчитан исключительно на установку внутрь копуса. Стоило бы сделать корпус более гладким и тюнер можно было бы использовать как внешнее устройство. В принципе, ничто не мешает так и делать, но длинные хвосты кабелей на столе будут лишь мешаться. Так что внутренняя установка - почти что единственный выбор.

Подключение и использование

Внутренний автономный тюнер GoTView TV Box Rack подключается немного сложнее, чем внешний, но кабели подключить неправильно невозможно, так что проблем с инсталляцией не возникнет даже у того, кто ни разу не устанавливал ТВ-тюнер в компьютер. Длинны кабелей хватит, чтобы дотянуться ими до самого верхнего отсека, куда может быть установлен ТВ-тюнер. Всё, что нужно сделать после этого - подключить антенный кабель и включить ТВ-тюнер. Теперь производим автоматическое сканирование диапазона и ТВ-тюнер настроит все доступные каналы.

Меню OSD в тюнере аналогично тому, что используется во внешнем автономном GoTView Box. Оно полностью русифицировано. Интерфейс OSD похож на интерфейсы обычных телевизоров.

На первой закладке производится настройка качества изображения: здесь изменяется контрастность, яркость, насыщенность цветом и резкость картинки. Здесь же можно задействовать цифровое шумопонижение для каждого канала.

На второй закладке производится настройка аудиопараметров системы. Здесь можно выставить баланс каналов.

На третьей закладке производится настройка каналов. Здесь можно производить точную ручную подстройку, менять каналы местами, включать автоподстройку и производить сканирование диапазона для поиска каналов. Одна из наиболее интересных возможностей, точная настройка, реализована не совсем удобно: при подстройке (для этого надо установить курсор на надпись "точная настройка" и нажимать клавиши "влево"-"вправо" на пульте ДУ или корпусе тюнера) не отображается никакой индикации подстройки, то есть, понять о том, что настройка всё-таки работает можно лишь по изменяющемуся качеству картинки. Благо, такой подстройкой картинку можно сделать очень качественной. Кстати говоря, с помощью тонкой подстройки можно вручную найти любые другие каналы, которые по какой-то причине не попали в список активных, например в тот момент когда вы настраивали тюнер, один из каналов не работал.

Следующая закладка - настройка параметров системы. Здесь можно выбрать, в каком стандарте работает видеовход (PAL/SECAM,NTSC), разрешение, в котором изображение выводится на экран (тюнер поддерживает разрешения 800x600 и 1024x768 с частотой 60 или 75 Гц), а так же соотношение длинны и ширины картинки.

Последняя закладка - настройки самого OSD меню. Здесь можно выставить прозрачность, яркость и положение меню на экране компьютера. Очень удобно сделать меню прозрачным, чтобы видеть, как меняется картинка, скажем, при точной подстройке каналов.

Впечатления и выводы

Качество приёма тюнера порадовало. Недаром GoTView установила в коробочку более чувствительный приёмник - все каналы российского телевидения тюнер показывал качественно и претензий не возникло ни к картинке, ни к звуку.

Как и внешняя версия GoTView Box, внутренний автономный ТВ-тюнер может выдавать картинку на монитор в разрешениях 1024x768 и 800x600 с частотой 75 и 60 Гц. В режиме, когда ТВ-тюнер не работает, а на монитор выдаётся изображение с видеокарты, качество картинки снижается незначительно. Теоретически, любой автономный ТВ-тюнер снижает качество картинки с видеокарты за счёт того, что увеличивает длину кабеля от видеокарты к монитору и число пар контактов на этом пути. Но GoTView TV Box Rack не сильно влияет на качество изображения несмотря на то, что и длина кабеля и число пар контактов увеличиваются здесь даже по сравнению с внешним ТВ-тюнером GoTView Box.

Качество приёма и качество картинки 2D у внутреннего автономного ТВ-тюнера такие же, как у внешнего автономного. Что касается удобства использования, то здесь мнения в нашей тестовой лаборатории разошлись. Внешние автономные ТВ-тюнеры можно использовать с теми компьютерами, в которых нет возможности устанавливать PCI карту ТВ-приёмника, например, в Barebone-системах или компьютерах, собранных в корпусах MicroATX. Тюнер GoTView TV Box Rack так же, как и внутренняя карта, занимает одно место платы расширения в корпусе для панельки кабеля разветвителя, но плюс к этому он ещё и занимает один 5.25" отсек корпуса. Поэтому единственная область использования Rack-версии автономного ТВ-тюнера - компьютеры, в которых все PCI слоты уже заняты, но в корпусе имеются и свободный пятидюймовый отсек и отсек платы расширения. Например, это компьютеры в корпусах MicroATX, собранные на недорогих материнских платах с двумя или тремя PCI слотами. В случае, если все PCI слоты уже заняты (например, используется одна видеокарта типа GeForce FX 5950 Ultra, занимающая два слота, звуковая карта и внутренний модем), автономный ТВ-тюнер GoTView TV Box Rack не просто сделает возможным просмотр телепрограмм на экране монитора, но и сэкономит место на рабочем столе. И экономия места - основное преимущество данного устройства по сравнению с внешними аналогами. Остаётся пожелать компании GoTView, чтобы когда данные ТВ-приёмники появятся в розничной продаже, они комплектовались бы вставками, изменяющими цвет лицевой панели.

Официальный сайт координационного представительства GoTView находится по адресу http://www.gotview.ru. Здесь вы сможете узнать, где купить продукцию компании и получить информацию о новинках серии ТВ-тюнеров GoTView.

Михаил Дегтярёв (aka LIKE OFF)
21/12.2003
