Сравнение ультратихих 120мм вентиляторов Thermaltake, Scythe и Cooler Master

Введение

Как мы уже знаем, бесшумных компьютеров не бывает, но мы можем максимально приблизиться к заветной цели, снизив шум основных компонентов системы. Обзоры бесшумных кулеров для CPU мы публикуем регулярно, для снижения шума винчестеров так же существуют средства, но сегодня мы поговорим о более универсальном средстве - 120-мм вентиляторах. Сегодня такие вентиляторы являются оптимальными по соотношению производительности, уровня шума а так же распространенности: они используются в качестве системных, для охлаждения блоков питания, процессоров и видеокарт. В последнее время в продаже все чаще появляются сверхтихие 120-миллиметровые вентиляторы, заявленный уровень шума которых ниже порога слышимости человека. Мы поговорим о наиболее распространенных.

Что шумит в вентиляторе?

В обычном вентиляторе существуют три источника шума. Первый - это, собственно, шум воздушного потока. Он создается крыльчаткой и рамой вентилятора, а так же, если присутствуют, то защитной решёткой. Конструкция рамы современных вентиляторов обеспечивает плавный вход и выход воздуха, рабочее пространство лишено углов и заусенцев - в этом производители почти достигли идеала и сейчас больше внимания уделяют форме и «примочкам» на крыльчатке.

Второй источник - это звук подшипников. Именно его мы слышим чаще всего, когда задумываемся о том, что наш вентилятор - кандидат на выброс. Обычно, подшипники начинают проявлять себя после двух-трех месяцев использования, когда происходит притирка их частей. Так что не удивляйтесь, что новый вентилятор через несколько недель начал звучать иначе. Микро-люфты, звук трения - это присутствует во всех типах подшипников. И если не вдаваться в условности, то уровень шума зависит только от качества подшипников, а конструкция (подшипники качения, скольжения либо их гидродинамические и магнитные разновидности) скорее говорит о надежности, чем об уровне шума.

Третий источник шума - это коммутатор, миниатюрный чип, который переключает питание обмоток в статоре. На супертихих и очень медленных вентиляторах вы можете слышать характерные «щелчки», раздающиеся несколько раз в секунду - это электронный шум. На расстоянии пары метров он почти всегда уже затухает, но если вы находитесь рядом с супер-тихим компьютером, эти щелчки вас будут постоянно раздражать. И чем ниже скорость вентиляторов - тем сильнее. Самое обидное, что ни один производитель вентиляторов для ПК сегодня не заостряет внимание покупателей на этом моменте. Так что заранее предупредить этот шум не получится.

Современные технологии позволяют создавать вентиляторы с частотой вращения от 800 до 1200 rpm, которые не слышно на расстоянии 1 метра. Поставишь скорость ниже - вентилятор будет себя не оправдывать, выше - уже будет просто тихим, но не бесшумным. Такие вентиляторы стоят дорого, но стоят ли они того, мы и проверим.

Thermaltake ISGC Fan

Компания Thermaltake всегда уделяла особое внимание внешнему виду своих продуктов. Многие оверклокеры считают, что в угоду внешности компания жертвует другими характеристиками своих продуктов, но это к делу не относится. Последняя серия вентиляторов, Thermaltake ISGC Fan, позиционируется как ультратихое решение - её уровень шума - всего 16 дБ (на минимальной скорости).

Вентиляторы поставляются в бело-красной упаковке, фирменном стиле компании Thermaltake. Комплектация под стать бренду - вместе с вентилятором вы получите переходник с 3-контактного на 4-контактный разъём, резиновые ножки для снижения вибрации и инструкция в виде книжечки.

Внешность вентилятора заслуживает самых высоких похвал - ярко белая крыльчатка с глянцевым покрытием в черной раме смотрится очень красиво. Даже если вы не видите его каждый день, знать, что в корпусе установлена такая красота - само по себе приятно.

Основная особенность Thermaltake ISGC Fan - это форма крыльчатки. Она имеет 9 лопастей с очень агрессивным углом атаки. Действительно, лопасти стоят под большим углом к поверхности, что должно привести к высокому давлению потока на выходе.

Но и форма каждой лопасти необычна. Каждая лопасть имеет зигзагообразный изгиб по длине, фронтальное и заднее рёбра имеют форму дуги. Получается, что ближе к краю лопасти давление снижается, что, возможно, снижает уровень шума от трения воздуха о раму. Обратите внимание - лопасти очень тонкие.

У основания лопастей так же давление воздуха должно снижаться, но оставшиеся от техпроцесса технологические отливки, скорее всего сведут на нет какую-то аэродинамику у основания ребер.

Боковая грань каждого ребра имеет небольшую выемку, которая дополнительно снижает давление возле рамы и создает более турбулентный поток. Что это, действительно технологический прорыв или маркетинг (такие зубчики сейчас используют многие производители вентиляторов), остается только догадываться. Однако, судя по форме, компания Thermaltake решила сделать вентиляторы ISGC Fan тише за счет снижения давления воздушного потока там, где он больше соприкасается с корпусом вентилятора.

Центр крыльчатки так же имеет благоприятную, обтекаемую форму с гладким переходом между основанием цилиндра и его боковой гранью. Корпус Thermaltake ISGC Fan так же выполнен с учетом низкого сопротивления воздуху. Спереди внутренняя каемка корпуса сглажена для снижения турбулентности на входе. Рамка, удерживающая моторчик, так же имеет обтекаемую форму как спереди, так и сзади, на выходе воздуха.

С точки зрения аэродинамики, вентилятор действительно хорошо продуман. Thermaltake ISGC Fan имеет гидродинамический подшипник подвески с обещанным MTBF на уровне 50 000 часов.

Подключение Thermaltake ISGC Fan осуществляется 3-контактным Molex разъемом; как уже было сказано, в комплекте поставляется переходник на 4-контактный разъем. Вентилятор имеет плавный регулятор скорости, небольшую «крутилку» с ярлычком. Кстати, регулятор можно отсоединить от вентилятора.

Итого, Thermaltake ISGC Fan - это красивый вентилятор с экспериментальной аэродинамикой. К слову, сопротивление воздуха здесь снижено везде, где только можно.

Cooler Master Blade Master 120

Отличить Blade Master 120 от кучи других, лежащих на витрине, будет непросто - на вид он не такой яркий, как Thermaltake ISGC Fan, и только форма лопастей заставляет задуматься, что перед вами тоже непростой продукт. Прежде всего, Blade Master 120 имеет PWM-регулировку скорости в диапазонах от 600 до 2000 RPM. Для домашнего компьютера это значимое дополнение. Соответственно, уровень шума может составлять от 13 до 32 дБ.

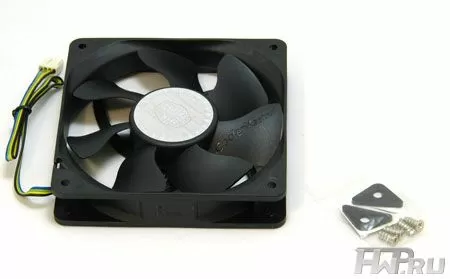

В комплекте поставки вместе с вентилятором и переходником на 4-контактный Molex, вы найдете 4 силиконовые уголка, выполняющие роль прокладки между корпусом и вентилятором для снижения вибрации.

Что касается аэродинамики, то опять смотрим на крыльчатку. Здесь 7 больших лопастей. Форма лопастей ещё более необычна: не очень агрессивный угол атаки, изогнутая S-образная дуга фронтальной грани, менее изогнутая задняя грань. Со стороны рамы вентилятора, каждая лопасть имеет сильный выгиб вперёд и вниз, что должно повысить скорость воздушного потока без сильного увеличения шума. У основания ребра - наоборот, лопасть имеет как бы горб для большего захвата воздуха.

Боковая грань рёбер почти прямая, что характерно для традиционных вентиляторов. Что интересно, высота фронтальной и задней граней имеют сплошную высоту. Однако, ребра достаточно толстые, и их грани имеют заметные углы.

Центр крыльчатки имеет сглаженный угол между основанием и боковой гранью цилиндра. И хотя скругление не такое плавное, как могло бы быть, качество обработки Cooler Master Blade Master 120 хорошее.

Корпус вентилятора так же качественно обработан, но рамка, удерживающая моторчик, имеет обтекаемую форму только спереди, а сзади - прямые углы. Правда, форма самой рамки способствует низкому сопротивлению вращающегося потока прямо под лопастями.

Наличие PWM регулировки - большой плюс для современных системных вентиляторов, которые должны быть постоянно бесшумными, но в случае чего смогли бы в краткий срок продуть корпус свежим воздухом. В этом Blade Master отличается от всех вентиляторов в нашем обзоре.

Scythe Gentle Typhoon

Единственный вентилятор в нашем обзоре, который может сравниться по внешнему виду с Thermaltake ISGC Fan - это Scythe Gentle Typhoon. Разработанные японской компанией Nidec Servo Corporation, эти вентиляторы представляют собой новое слово в мире охлаждения. Во-первых, вся серия имеет крайне низкую мощность - от 0.18 Вт до 0.996 Вт - в это почти невозможно поверить, стартовое напряжение, в зависимости от модели составляет от 3.5 В для 500 RPM до 6.5 В для 1850 RPM версии. Во-вторых, необычную конструкцию крыльчатки и форму лопастей, о чем мы поговорим чуть дальше. В-третьих - специально разработанную подвеску ротора с двумя большими подшипниками качения с использованием технологий снижения вибрации. Все это даёт право компании заявлять о самом низком соотношении скорости вращения и уровня шума при полном отсутствии вибрации, а заявленное значение MTBF составляет 100 000 часов при 35 градусах Цельсия.

Рассматриваемая нами модель DC1225C12B4AP-14 размерами 120x120x25 мм, имеет частоту вращения лопастей - 1450 RPM, при которой вентилятор достигает производительности 46 CFM при уровне шума всего 19 дБ. Вентиляторы серии Gentle Typhoon не имеют регулировки скорости, комплект поставки, прямо скажем, никакой - кроме шурупов и переходника на 4-контактный разъём вы больше ничего не получите.

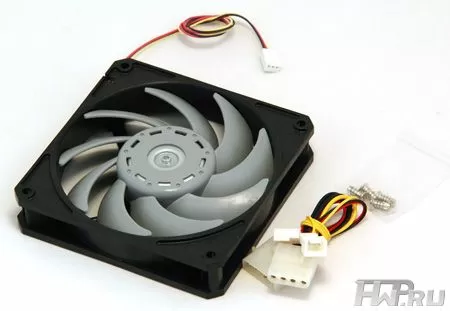

Сам вентилятор тяжёлый - целых 200 грамм, на 50 грамм больше обычного 120-миллиметрового. Внешне Scythe Gentle Typhoon выглядит очень серьёзно - чёрный корпус и светло-серая блестящая крыльчатка с изогнутыми лопастями и большим центром. Да, его внешность не такая вызывающая, как у продукции Thermaltake, но выглядит вентилятор как-то по-серьёзному, индустриально.

Корпус вентилятора имеет сплошные «ушки» крепления с прорезями для использования вибропоглащающих силиконовых «гвоздиков», как у Thermaltake ISGC Fan или крепления стальными скобами. Но всё крепление Gentle Typhoon стальными скобами к радиаторам будет затруднено, что надо иметь в виду если вы хотите использовать Gentle Typhoon на CPU кулерах.

Крыльчатка имеет 9 сильно изогнутых лопастей, почти наслаивающихся друг на друга. Каждая лопасть посажена на сердечник под углом, близким к 45 градусам - оптимально по соотношению производительности и давления.

Передняя грань лопасти имеет дугообразную форму с обратным изгибом, а ближе к раме этот изгиб переходит в «носочек», поднимающийся ещё и чуточку вверх. Зазор между краем лопасти и рамой минимален - около 1 мм, так что давление на внешней стороне будет высоким. Благодаря такой форме лопастей, на выходе из вентилятора, воздушный поток очень сильно расходится, а в центре - наоборот, движение потока меньше, чем у других вентиляторов. Для CPU кулеров низкое давление потока в центре вентилятора может быть проблемой, для «системника», дующего на винчестеры - тоже, а для вентилятора, работающего на вытяжку - не имеет значения.

Сердечник имеет очень большой диаметр - примерно 52 мм, и сквозь пластиковый корпус крыльчатки видна металлическая оправа ротора. Красиво, но не более того. Округлая форма, без острых углов способствует низкому сопротивлению воздуха у основания лопастей.

С внутренней стороны каждая лопасть имеет небольшие зубчики на нижней кромке. Очевидно, здесь они придают дополнительную турбулентность, чтобы на выходе компенсировать низкое давление под слишком широким сердечником.

Качество изготовления крыльчатки Gentle Typhoon таково, что создается впечатление, будто она изготовлена на инопланетном станке - ни заусенце, ни отливков - паразитному шуму здесь взяться просто неоткуда. Рамка крепления моторчика имеет гладкую форму, закругленную лишь со стороны лопастей. Корпус вентилятора не имеет традиционного расширения рабочей области спереди, зато имеет такое расширение сзади для расхождения воздушного потока от центра.

После отключения питания, эти вентиляторы еще долго продолжают крутить лопастями, а стоит пальцем покрутить лопасти - они будут долго останавливаться. Вот, что такое эффективность конструкции. Японская компания Nidec Servo Corporation говорит о вентиляторах Gentle Typhoon так: «при их разработке, мы отошли от всего опыта и всех знаний, накопленных ранее, и использовали наше программное обеспечение для разработки нового вентилятора. И он таким получился». Действительно, Gentle Typhoon не похожи на другие вентиляторы буквально во всем.

Ну что же, перейдём к следующему, не менее интересному вентилятору.

Scythe Slip Stream 120 mm Slim

Раз уж мы говорим о тихих 120-мм вентиляторах, то нет причин не рассматривать и тонкий Slip Stream Slim от все той же Scythe. Этот вентилятор имеет толщину всего 12 мм, и может пригодиться в случаях, когда обычные вентиляторы применять не получается. Сама Scythe устанавливает эти вентиляторы на низкопрофильные кулеры Big Shuriken, кулер для видеокарт Setsugen.

Slip Stream 120 mm Slim выпускаются в 4 вариантах, с частотой вращения 800, 1200, 1600 и 2000 об/мин. Нам на тестирование попала модель SY1212SL12L с частотой вращения 1200 RPM. Этот вентилятор имеет мощность 2.04 Вт, заявленная производительность - 24 CFM при уровне шума 21.7 дБ; подключение осуществляется 3-контактным Molex разъемом. В качестве подвески ротора используется один подшипник скольжения. Комплект поставки аналогичен другим вентиляторам Scythe: в качестве аксессуаров вам достанутся шурупы и переходник на 4-контактный разъём.

Внешне Slip Stream 120 mm Slim внешне выглядит красиво. Прежде всего, из-за своей толщины и связанной с этим конструкцией крыльчатки, имеющей 15 лопастей.

Конструкция корпуса вентилятора, в общем-то, ничего интересного не представляет - как и у большинства современных вентиляторов, спереди и сзади на корпусе, с внутренней стороны рабочей области имеется расширение для легкого входа и выхода воздуха. Стоит обратить внимание на ушки для крепления вентилятора - они рассчитаны на крепление шурупов за-под лицо, что, в общем-то, актуально для тонкого вентилятора.

Лопасти установлены под большим углом, их форма немного изогнута, сами лопасти узкие, а расстояние между ними сопоставимо с размерами самой лопасти. По высоте каждая лопасть ровная по всей длине. Зазор между боковой гранью лопасти и корпусом составляет более 2 мм. Никаких насечек или зазубрин на лопастях нет. И единственное, на что можно обратить внимание - это на снятую фаску с внутренней стороны задней грани.

Центральная часть крыльчатки современной никак не назовешь - почти прямой угол между основанием и гранью цилиндра, лопасти посажены где-то на 1 миллиметр ниже основания этого цилиндра. Качество изготовления крыльчатки, в общем-то, такое же, как у всех - заметны заусенцы на основании крыльчатки, под лопастью.

Интересно выглядит рамка крепления моторчика - она состоит из 6 дужек и одного кольца. Кажется, что рамка слишком мешает воздушному потоку. Однако, она гладкая и закруглённая с обеих сторон, а если бы она была проще по конструкции, вентилятор потерял бы свою жёсткость и сильно вибрировал бы.

В общем-то, кроме размеров, Slip Stream 120 mm Slim ничем конструктивно не выделяется.

Scythe Slip Stream 120 mm

Ещё одна вариация 120-мм вентилятора от компании Scythe, модель Slip Stream 120mm. Обычный, не тонкие, нам на тестирование попали вентиляторы со скоростями 800, 1200 и 1900 RPM. Сразу скажем, что 1900 RPM вариант, никак не подходящий на роль ультратихого, был исключен из обзора, но мы будем использовать его результаты в диаграммах, чтобы было, на что операться. Что касается всей серии, то это бюджетные решения, имеющие подвеску на подшипниках скольжения, что снижает их значение MTBF до 30 000 часов, параметра, который сейчас особо в кулерах и вентиляторах не встретишь.

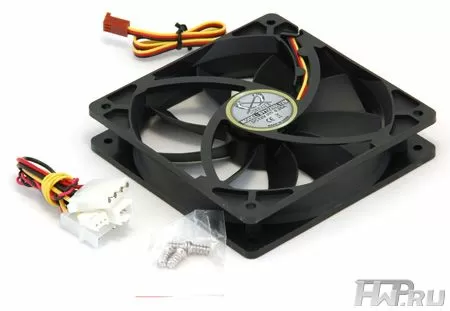

Комплект поставки такой же, как и у других вентиляторов Scythe - переходник, да шурупы.

Внешне вентилятор имеет некоторые отличия от собратьев, и опять же кроются они в крыльчатке.

Крыльчатка имеет 9 лопастей и довольно-таки узкий сердечник. Лопасти установлены под большим углом, который у основания составляет градусов 80, что должно создавать большое давление на выходе.

Сама форма лопасти Scythe Slip Stream так же выглядит более прямой по сравнению с другими участниками тестирования, расстояние между лопастями большое, а площадь лопастей - относительно невысока. Всё это говорит о том, что крыльчатка рассчитана на высокие скорости работы. Зазор между корпусом вентилятора и боковой гранью лопасти достаточно большой, так что давление на внешнем радиусе крыльчатки будет не таким высоким, как могло бы быть, а поток на выходе будет медленно расходиться от центра вентилятора. Такая конструкция хорошо подошла бы для процессорного кулера или для охлаждения корзины с винчестерами.

У своего основания, лопасти не уменьшаются по высоте, и в итоге накладываясь на скруглённую грань сердечника, кажутся ещё выше. Очевидно, воздушный поток у центра, в вентиляторе Slip Stream 120mm будет самым высоким из всех моделей в обзоре.

Рамка крепления моторчика имеет сглаженные края только со стороны крыльчатки, что ещё раз подтверждает задуманную область применения вентилятора - различные кулеры. Качество изготовления Scythe Slip Stream 120mm, в общем-то, можно назвать стандартным - отливки на сердечнике присутствуют, острые, не гладкие углы на корпусе - тоже. Ну а что вы хотели от бюджетных вентиляторов?

Кстати, обратите внимание: компания Scythe не клеит свои наклейки спереди на крыльчатку, а устанавливает исключительно на неподвижной части вентилятора. Это правильно, потому что криво установленная наклеечка может свести на нет все старания инженеров по разработке бесшумной конструкции вентилятора.

Таблица характеристик

Сведём заявленные характеристики тестируемых сегодня вентиляторов в одну таблицу.

Тестирование

Задача нашего тестирования - выяснить производительность вентиляторов и сравнить её с субъективными оценками уровня шума. Так как заявленные уровни шума ультратихих вентиляторов не превышают 20 дБ, измерить шум можно только в специальных лабораторных условиях. Поэтому вопрос звука будем определять по-старинке, на слух. А вот производительность вентиляторов мы сможем сравнить между собой, устанавливая вентиляторы на один и тот же CPU кулер.

• Процессор - Intel Pentium D 2.8 ГГц (TDP 95 Вт)
• Материнская плата - Asus P5LD2
• Память - 2 x 512 Mb OCZ Titanium PC-5400
• Операционная система - Windows XP
• Кулеры - Thermalright IFX-14, Scythe Orochi
• Операционная система - Windows XP
• Грелка - OCCT 3.1

Оба кулера очень мощные, но и очень разные. Например, Scythe Orochi - бесшумный кулер, обладающий низким сопротивлением воздуху, но и невысокой масштабируемостью. Тип и производительность вентилятора на него не сильно влияют. Thermalright IFX-14 наоборот, создан для охлаждения очень горячих процессоров, и его результаты сильно зависят от вентилятора. Каждый из кулеров мы протестировали в двух крайностях - без вентилятора вовсе и с вентилятором Scythe Slip Stream 120x25 1900 RPM. Между этими результатами и будут располагаться ультратихие вентиляторы.

Тестирование с помощью OCCT проводилось в течении 10 минут, последние 4 минуты процессор остывал. За минимальную температуру принималось значение на 10-й минуте теста, когда процессор остывал.

Система, не сильно зависящая от вентилятора

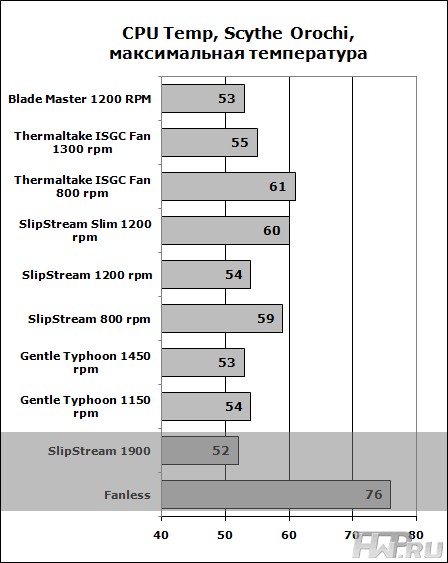

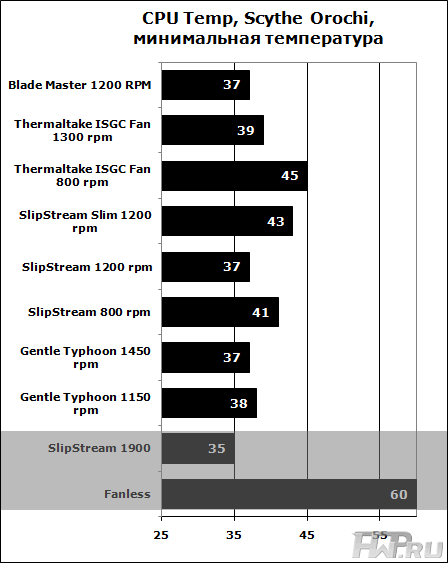

Scythe Orochi - типичный пример системы, которая не сильно зависит от производительности вентилятора. Таких систем в компьютере может быть достаточно - например, блок питания, видеокарта с мощным кулером или процессор. Установка и замена системных вентиляторов, как правило, дает небольшой выигрыш в производительности.

Здесь мы видим, что конструкция вентилятора значит больше, чем его скорость. В частности, Thermaltake ISGC Fan с более высокой скорости проигрывает более медленным вентиляторам от Cooler Master и Scythe. Здесь большее значение имеет давление вентилятора, и при нагрузке на процессор разница увеличивается.

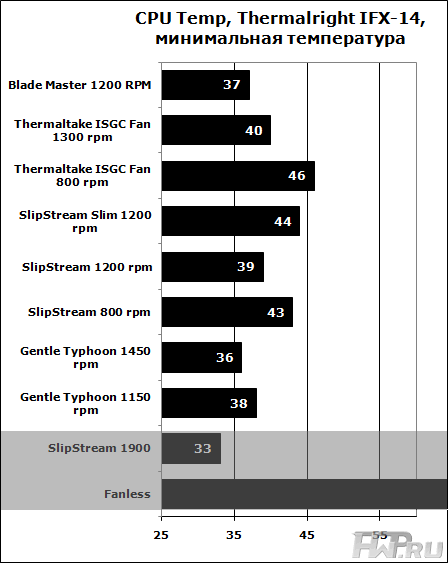

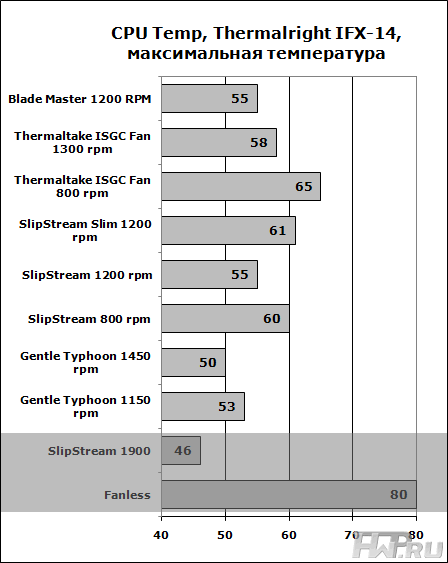

Thermalright IFX-14 - обратный пример системы, крайне чувствительной к типу используемого вентилятора. И в такой системе, в зависимости от модели тихого вентилятора, вы можете улучшить охлаждение на треть.

Заключение

Если мы говорим о домашнем компьютере, работающем в 24x7, в котором используется 1-2 вентилятора, то большинство пользователей не заметят разницы по уровню шума между хорошими 800 RPM и 1400 RPM вентиляторами. Все зависит конкретно от модели.

Cooler Master Blade Master. Единственный и очень большой плюс этого вентилятора - обширный диапазон PWM регулировки. Он может быть совершенно бесшумным, а если надо - может охладить разогнанный процессор. Если вы доверяете автоматике, Blade Master - это ваш выбор. Но если вы считаете, что пусть лучше компьютер перегреется, чем посмеет пошуметь, читайте дальше.

Scythe SlipStream. Модель со скоростью 1200 RPM на роль бесшумного вентилятора не тянет, максимум - на роль тихого. Он хорош по производительности, уровню шума и стоимости, но так как он имеет простой подшипник скольжения, уровень шума и вибрация будут увеличиваться со временем. Даже при тестировании у 1200 RPM модели чувствовалась вибрация. Да и выглядит вентилятор заурядно. Модель с частотой 800 RPM вполне может считаться ультратихой, услышать её можно лишь прислонившись ухом к корпусу, и если вас не пугает дешёвая подвеска подшипника скольжения - это хороший тихий вентилятор. Не слышно ни шума воздуха, ни звука подшипников (пока он новый), ни звука его электроники, нет ни намека на вибрацию. При цене 350 рублей - это отличное бюджетное решение.

Scythe SlipStream Slim. Вы видите его, но не слышите. Чтобы проверить собственный слух, придется прислониться ухом прямо к корпусу вентилятора. Да, он очень тихий. По стоимости, производительности и уровню шума он равен обычному SlipStream с частотой 800 RPM. Если вы очень требовательны к уровню шума, а бюджет не позволяет выбрать модель с более надежными подшипниками - можете выбирать между двумя SlipStream-ами: либо 120x25@800RPM, либо 120x12@1200RPM.

Scythe Gentle Typhoon. Эти вентиляторы оказались на удивление удачными. В нашем тесте у Gentle Typhoon них самое лучшее соотношение шума и производительности. При стоимости около 500 рублей, они оправдывают каждую потраченную копейку. Однако, стоит знать, что модели со скоростями 1150 RPM и 1450 RPM заметно отличаются по шуму. Чтобы услышать первый - надо прислониться к нему ухом, чтобы услышать второй - достаточно просто прислушаться. В обоих случаях вы услышите звук только подшипников, даже звук воздушного потока здесь минимален, но на 1450 RPM уже появляется вибрация.

Эти вентиляторы обладают большой инерционностью на спад - разгоняются они быстро, а останавливаются медленно, но ставить их на автоматику нет смысла. Разница по производительности между двумя моделями небольшая, так что если этот параметр для вас вторичен, выбирайте 1150 RPM - не пожалеете.

Thermaltake ISGC Fan 12 - абсолютные победители в вопросах шума. На максимальной скорости 1300 RPM сравнимы с Scythe Gentle Typhoon 1450 RPM, но чуть начинаешь снижать скорость - и звук тут же пропадает, даже когда прислоняешься к корпусу вплотную. Уже на 1100 RPM вы его не услышите, даже поздней ночью в полной тишине. Регулятор здесь встроенный, что очень удобно. По производительности, конечно, Thermaltake ISGC Fan показывает себя плохо для своих скоростей, но он создавался быть бесшумным, и с этой задачей он справляется на все 100%!

Стоимость в районе 500 рублей, вибропоглащающие крепления (которые здесь совершенно ни к чему - эти вентиляторы не вибрируют), и регулятор скорости в комплекте делают его лучшей покупкой для тех пользователей, которые собирают HTPC или компьютеры с низким энергопотреблением, кому уровень шума и вибраций важнее всего на свете.

Мы благодарим компании Cooler Master, Scythe, СВЕГА, и Thermaltake за предоставленные вентиляторы.

Михаил Дегтярёв (aka LIKE OFF)
15/12.2009
