Собираем компьютер мечты на базе Shuttle SD31P

Когда дело касается barebone платформ, то обычно мы рассматриваем только саму платформу, полагая, что каждый пользователь сможет легко собрать конфигурацию своего будущего компьютера для своих нужд и по своим требованиям. Но сегодня мы изменим наш принцип и будем рассматривать уже готовый компьютер, собранный на новейшей barebone платформе Shuttle XPC SD31P. Дело в том, что SD31P - это первая компактная платформа, поддерживающая двухъядерные процессоры Intel Pentium D. Мы решили "зарядить" SD31P, чтобы получить компьютер, о котором мечтает каждый: компактный, быстрый и готовый на всё ради вас. Но сначала поговорим о процессоре Pentium D.

Intel Pentium D - два полушария одного мозга

Корпорация Intel всегда старалась повысить эффективность своих процессоров, сделав из одного CPU два. Хотя бы виртуально. Сначала обычные Pentium 4 получили поддержку Hyper-Threading, работая как два виртуальных процессора. Сейчас Intel преподносит нам два процессорных ядра в едином корпусе с двумя кэшами второго уровня и поддержкой 64-битных инструкций обращения к памяти EMT64.

Процессоры Pentium D работают на частоте FSB 800 МГц. Обычные Pentium D не поддерживают технологию Hyper Threading, позволяющую каждому ядру работать в качестве двух виртуальных процессоров. Эта возможность осталась привелегией Pentium D Extreme Edition. Но и без того мы уже привыкли, что современный Pentium в одиночку не работает. Если это обычный Pentium 4 с технологией HyperThreading, то он опознаётся как два виртуальных процессора. Если обычный Pentium D - то всё равно два процессора, лишь в одном корпусе.

Характеристики Pentium D 830 (3.0 ГГц)

• Частота FSB - 800 МГц

• Кэш L1 - (16 Kb + 12 Kb) + (16 Kb + 12 Kb)

• Кэш L2 - (1Mb + 1 Mb)

• Корпус - FC LGA 775

• Напряжение питания: 1.25 - 1.4 В

• Техпроцесс - 90 нМ

• Тепловыделение - 110 Вт

• Расширенные наборы команд - MMX, SSE, SSE2, SSE3

• Поддержка EM64T

Несмотря на то, что Pentium D использует тот же процессорный разъём LGA 775, для поддержки двухъядерной архитектуры потребовалось разработать новый чипсет - i945. В платформах Shuttle XPC SD31P используется чипсет i945G со встроенным графическим ядром нового поколения Intel Graphics Media Accelerator 950.

Существенное отличие чипсетов серии 945 от предыдущих - это скорость шин памяти и процессора. В сериях i945 процессорная шина имеет пропускную способность 8.5 Гб/с, а шина памяти - 10.7 Гб/с. Как вы помните, у i925 эти параметры составляли 6.4 Гб/с и 8.5 Гб/с соответственно.

В паре с новым северным мостом используется и новый южный мост - ICH7R. Сюда введена поддержка четырёх портов Serial ATA-II, шести каналов PCI Express 1x и 6 каналов PCI 2.3. Есть версии ICH7 с поддержкой технологии Intel Active Management. Эта технология позволяет использовать удаленное управление по сети вспомогательными сетевыми устройствами вне зависимости от состояния системы. Помогает повысить эффективность IT-инфраструктуры и управления банковскими ресурсами, а также уровень безопасности и готовности системы. Но на данный момент эта возможность не столь интересна, сколько новая barebone платформа от Shuttle. Итак, посмотрим, что же приготовила компания Shuttle для новых двухъядерных процессоров?

Shuttle XPC SD31P - триумф шасси класса "P"

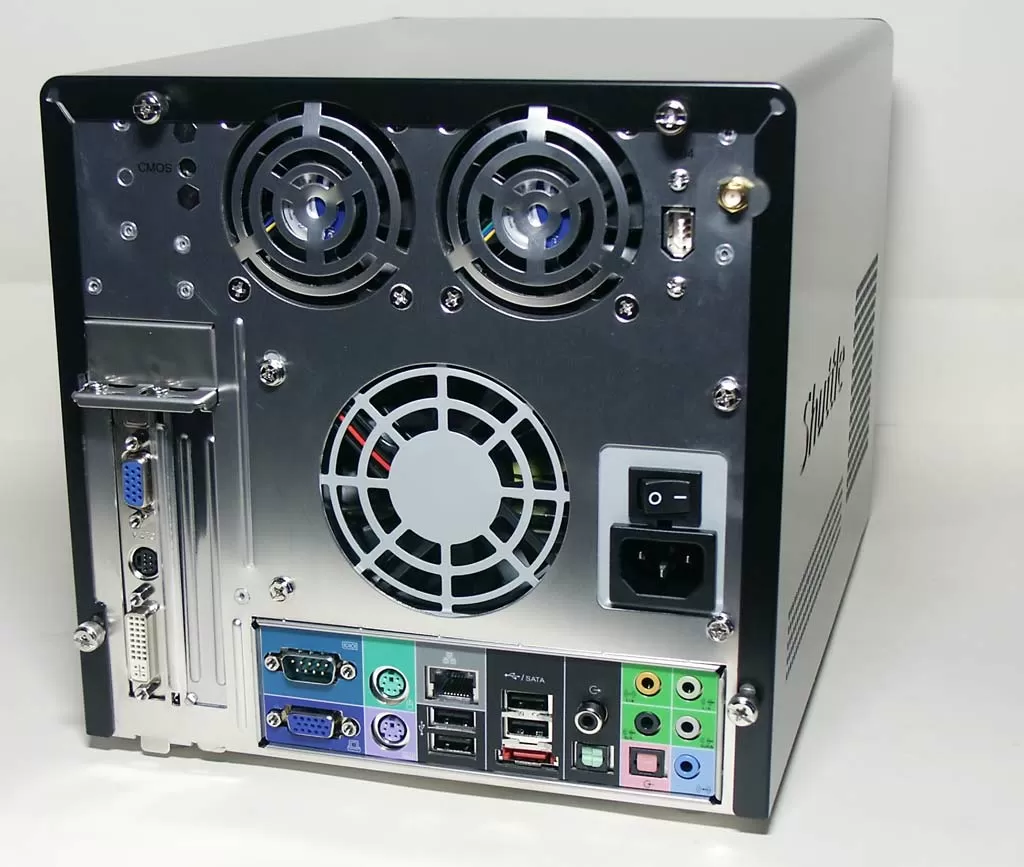

Процессоры серии Pentium D - это решение для компьютеров выше среднего уровня. И компании Shuttle предстояло решить две задачи: справиться с охлаждением 100-130 Ваттных CPU и сделать по-настоящему привлекательную платформу, которая бы опережала своё время и давала максимум возможностей. Те из вас, кто читал наши предыдущие обзоры barebone платформ Shuttle, наверняка уже догадались, что новинка использует шасси класса "P", рассчитанное на максимальную конфигурацию компьютера. Это новый корпус с усиленной вентиляцией и мощным блоком питания, который впервые был применён в платформе Shuttle XPC SB81P.

Конструкция P-шасси оказалась настолько удачной, что Shuttle применял её во всех barebone платформах, рассчитанных на серьёзную нагрузку и использование в стрессовых приложениях (видеомонтаж, работа с графикой, игры). Причём, как для процессоров Intel (Shuttle XPC SB95P V2), так и для процессоров AMD (Shuttle XPC SN25P). И как выяснилось, обычные Pentium 4 и Athlon 64 - не предел для платформы P-класса. Производители компьютерных корпусов и кулеров для CPU бьются над главной задачей - обеспечением должного охлаждения мощных Pentium D. А у Shuttle решение было готово ещё почти год назад. И удивительно, что система охлаждения SD31P ничем не отличается от системы охлаждения SB81P годичной давности. Сдаётся мне, что это не предел для профессиональных barebone платформ на основе шасси "P".

Но всё же стильный компактный корпус и продуманная вентиляция - не единственные составляющие успеха. Поэтому компании Shuttle пришлось доработать материнскую плату, установив на неё звуковой чип Creative SBLive 24-bit. Пока нет нормальных звуковых плат под PCI Express, вы не должны чувствовать себя обделённым, довольствуясь хрипом AC'97 - будет вам качественный звук. Кто-то скажет, что SBLive - это чип пред-предыдущего поколения, но я не могу назвать его устаревшим. Обратная совместимость EAX и поддержка чипов Creative всеми производителями игр возводит его в ранг стандартов. И это пусть ещё не X-Fi, и даже не Audigy, но это аппаратная поддержка EAX 1.0-2.x, отлаженное программное обеспечение, 8 каналов и качество звучания, превосходящее AC'97 кодеки, Azalia и иже с ними.

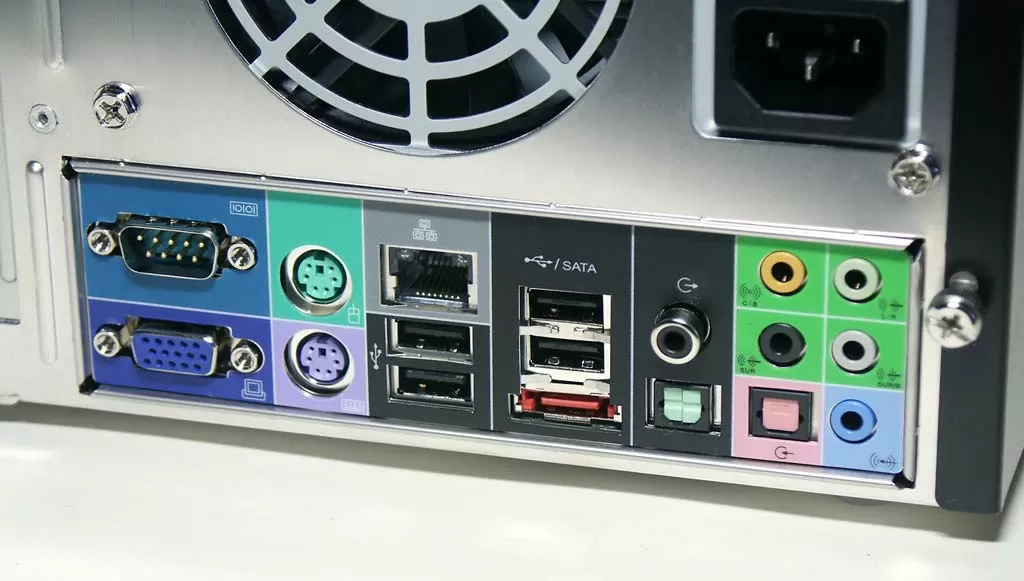

Плюс к этому - внешний Serial ATA порт для подключения накопителей. Так что для внешних накопителей теперь доступны аж три интерфейса: USB 2.0, IEEE-1394a и Serial ATA II. Суммарно характеристики новой платформы выглядят следующим образом:

Характеристики платформы Shuttle XPC SD31P

Barebone-платформа Shuttle XPC SD31P позиционируется как продукт класса Hi-End, для любых конфигураций ПК.

• Поддержка процессоров Pentium D

• Частота FSB 533/800/1066 МГц

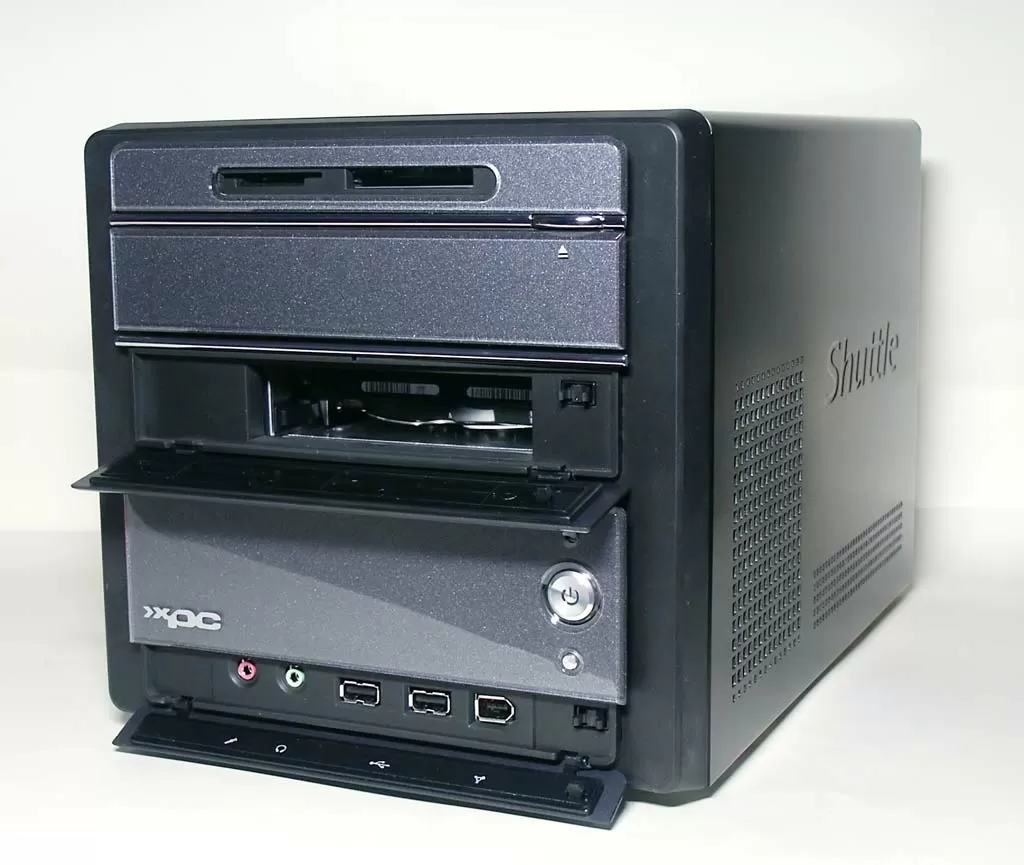

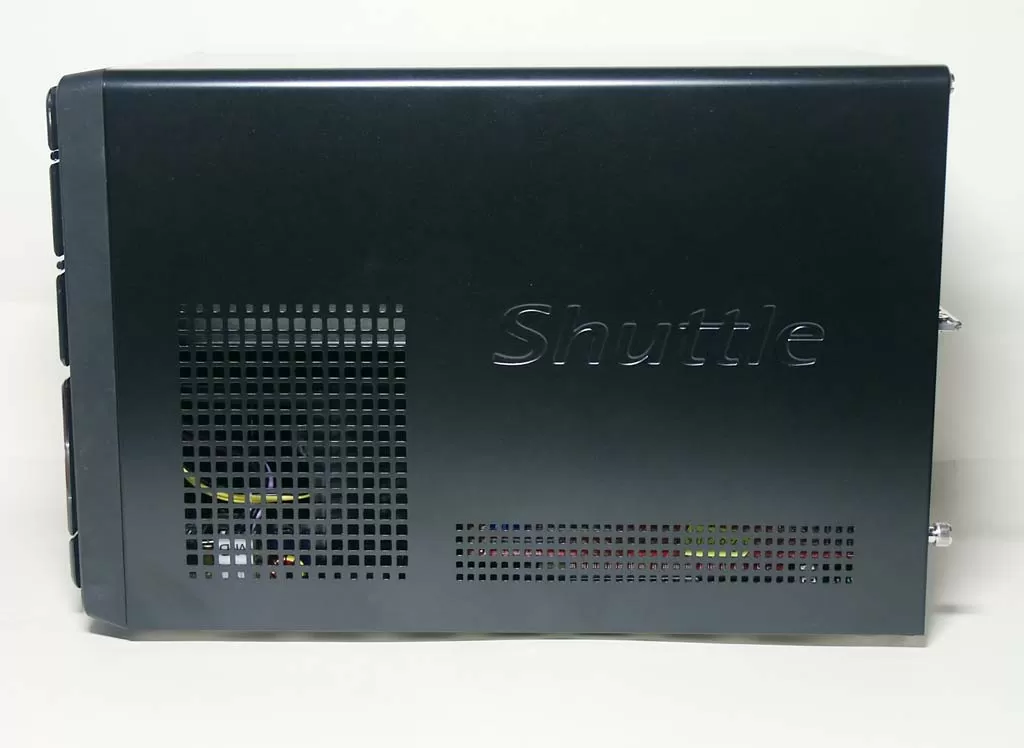

• Стальной корпус формата SFF размерами 325x220x210 мм

• Масса нетто - 4.25 Кг

• Блок питания ATX 2.03 мощностью 350 Вт

• Один внешний закрытый отсек для 5.25" устройств

• Один внешний закрытый отсек для 3.5" устройства, внешнего или внутреннего

• Два внутренних отсека для 3.5" жёстких дисков

• Встроенный картридер на 8 типов карточек

• 8 портов USB 2.0 (6 внешних и 2 внутренних)

• 2 порта IEEE 1394a (6-контактные FireWire)

• 1 последовательный COM-порт

• 1 VGA-порт

• 2 порта PS/2 для клавиатуры и мыши

• Встроенный сетевой контроллер 10/100/1000 Мбит/с

• Встроенное графическое ядро Intel Graphics Media Accelerator 950

• 1 слот для графической карты PCI Express 16x

• 1 слот PCI Express 1x

• Два слота памяти DDR2 533/667

• Процессорный разъём LGA775

• 3 внутренних порта Serial ATA II (до 3 Гб/с)

• Поддержка Intel Matrix Storage (RAID 0, 1, 5, 10)

• 1 внешний порт Serial ATA II (до 3 Гб/с)

• 1 порт Parallel ATA для оптического привода

• Звуковой чип Creative SoundBlaster Live! 24-bit

• 7.1-канальный звук

• Оптический S/PDIF вход

• Оптический и коаксиальный S/PDIF выходы

• Микрофонный вход

• Выход на наушники

• Кнопка сброса настроек CMOS

• Сборка без инструментов

Ну что же, характеристики воодушевляют. Только DDR-II, только Serial ATA II (один порт P-ATA оставлен для оптического привода), только PCI Express. Сам чипсет i945 поддерживает процессоры Pentium 4, но в спецификациях платформы SD31P об этом ничего не сказано, хотя зачем-то ведь производитель оставил поддержку старой 533 МГц шины FSB?

Мы уже неоднократно рассматривали barebone платформы на шасси "P", и чтобы разнообразить свою жизнь, в этот раз мы собрали компьютер на базе SD31P. Такой, какой хотелось бы поставить себе на стол. Для работы с видеомонтажём, для обработки 8-мегапиксельных фотографий. Чтобы этот компьютер был хранилищем домашних медиа-файлов. Ну и, конечно, чтобы можно было на нём поиграть в современные 3D игры. Но игры были вторичной задачей. Подумав, мы снарядили SD31P следующей экипировкой:

• Процессор - Intel Pentium D 830 (3.0 ГГц)

• Память - 1024 Мб DDR-II PC5400 (почему именно 1024 Мб, читайте здесь)

• Жёсткие диски - 3 x 250 Гб Hitachi Deskstar 7200 rpm

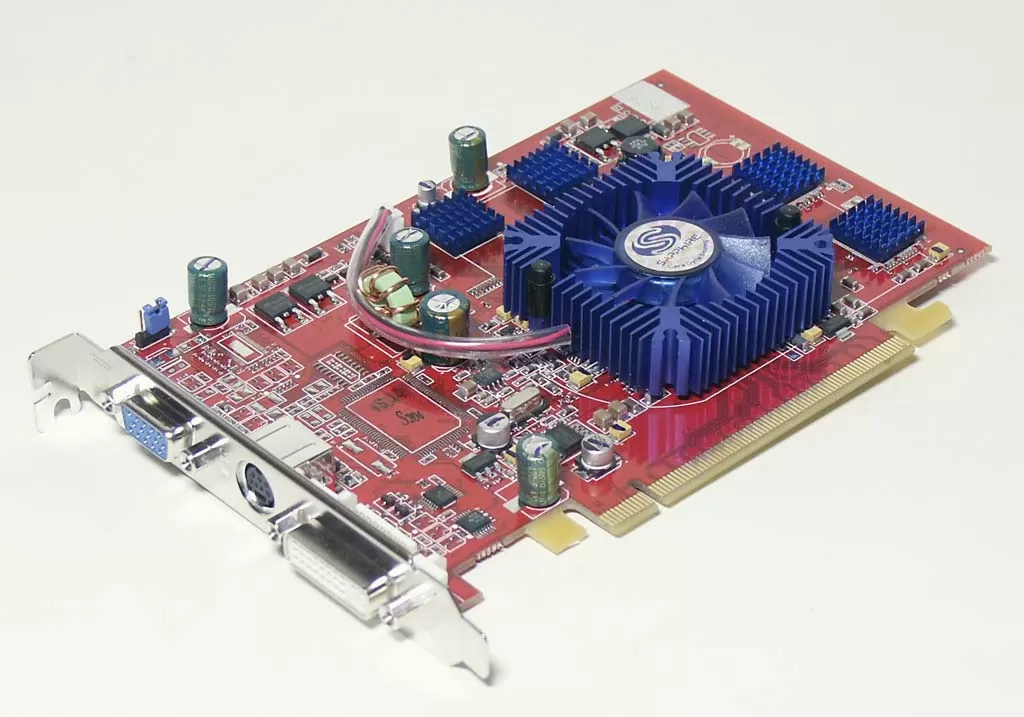

• Видеокарта - Sapphire X700 256 Mb

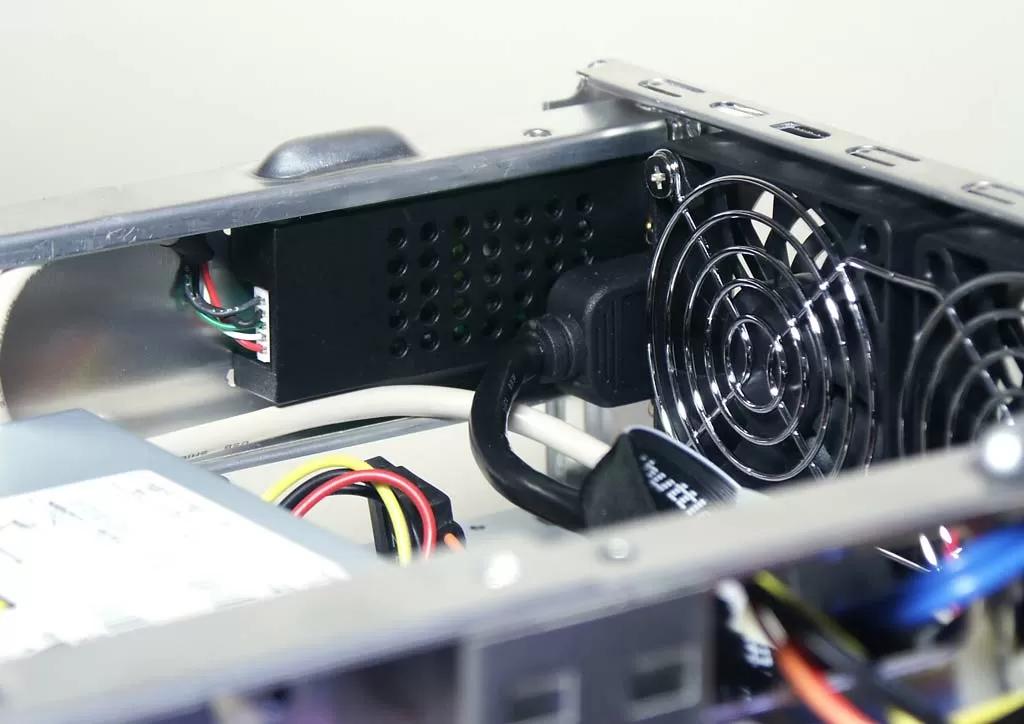

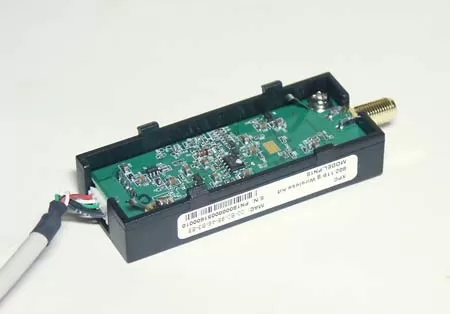

• Wi-Fi адаптер Shuttle PN18 (IEEE 802.11b/g)

• Оптический привод Shuttle CR40

• Монитор - Shuttle XP17

Один из самых новых процессоров, 750 Гб дискового пространства для всей медиа-коллекции дома, стильный LCD монитор и хорошая видеокарта. Посмотрим, что у нас получилось.

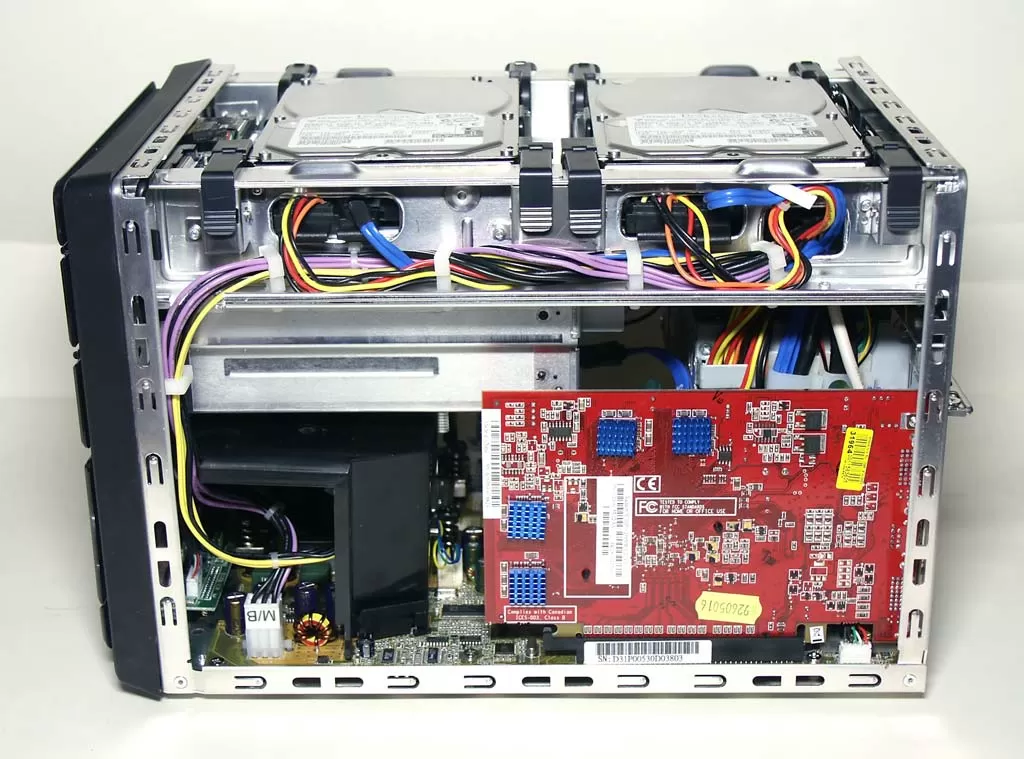

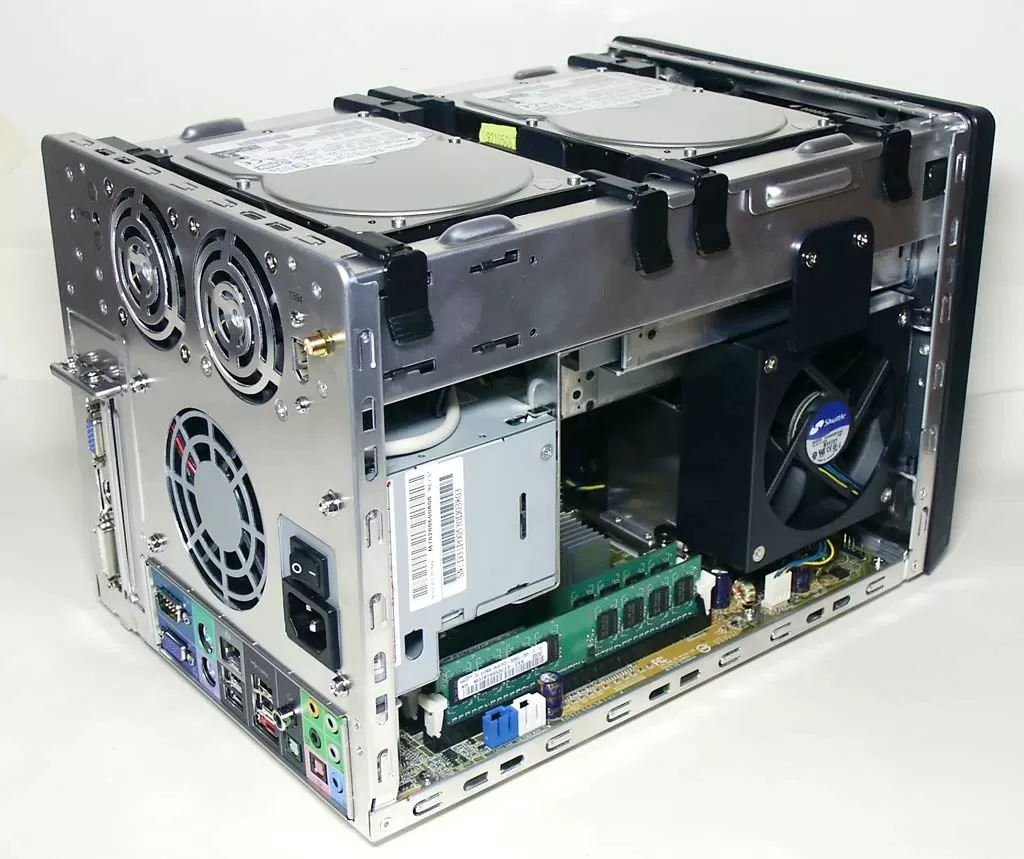

Компьютер в сборе
