Shuttle XPC SB83G5C - barebone платформа для домашнего кинотеатра
Введение
До недавнего времени у компании Shuttle не было barebone-платформы, предназначенной для домашнего медиа-центра. Точнее сказать, все barebone платформы Shuttle XPC можно было использовать для работы в качестве центра развлечений, но ни одна из них не имела в комплекте пульта дистанционного управления, встроенного ТВ-тюнера и цифрового табло. Ведь так мало нужно для того, чтобы считать компьютер полноценным медиа-центром. И вот компания Shuttle выпустила первый в своей истории медиа-центр: barebone-платформу, специально ориентированную на работу в качестве центра развлечений. Сегодня мы рассмотрим barebone платформу Shuttle XPC SB83G5C - первую попытку компании Shuttle создать компьютер для мультимедиа-развлечений.
Вообще-то, Shuttle поступила просто: вместо того, чтобы создавать новую barebone платформу с нуля, компания использовала уже имеющуюся модель SB83G5. На базе этой barebone путём добавления встроенной поддержки пульта дистанционного управления, цифрового табло, тюнера и специального программного обеспечения был создан новый продукт. Посмотрим, чем планируют удивить нас инженеры компании Shuttle.
Характеристики платформы Shuttle XPC SB83G5C
Barebone-платформа Shuttle XPC SB83G5C рассчитана как платформа для компьютера, который будет дарить радость своему владельцу и сделает наслаждение мультимедиа-приложениями лёгким и непринуждённым.
- Полностью алюминиевый корпус формата SFF размерами 310x200x185 мм
- Блок питания ATX 2.03 мощностью 250 Вт
- Один внешний отсек для 5.25" устройств
- Один внешний отсек для 3.5" устройства, внешнего или внутреннего
- Один внутренний отсек для 3.5" жёстких дисков
- 6 портов USB 2.0 (4 внешних и 2 внутренних)
- 2 порта IEEE 1394
- 1 последовательный COM-порт
- 2 порта PS/2 для клавиатуры и мыши
- Встроенный сетевой контроллер 10/100/1000 Мбит/с
- Оптические аудио выход и вход
- 1 слот для графической карты PCI Express 16x
- 1 слот PCI 2.3, занятый ТВ-тюнером
- Предустановленный ТВ/FM-тюнер
- Два слота памяти DDR 400/333
- Процессорный разъём LGA 775
- 2 порта Serial ATA 150
- 1 порт Parallel ATA-133
- 5.1-канальный звук
- Оптический S/PDIF вход
- Оптический и коаксиальный S/PDIF выходы
- Встроенное графическое ядро Intel Media Accelerator 900
- Кнопка сброса настроек CMOS
- Встроенное высококонтрастное табло
- Встроенный датчик пульта ДУ
- Специальная программная оболочка медиа-центра
Как видно, платформа имеет встроенное графическое ядро, 6-канальный звук, два порта IEEE-1394a и шесть портов USB 2.0. Что касается возможностей расширения, то SB83G5C представляет собой нечто среднее между супер-современным SB95P V2 и платформами предыдущего поколения. Судите сами: для установки видеокарты используется слот PCI-Express 16x, а для плат расширения - обычный PCI 2.3. Этот слот занят предустановленным ТВ-тюнером, но ничто не мешает установить в него другую плату расширения. Главное - придумать, какую :). А вот что касается памяти, то здесь используется обычная DDR400, которая на сегодня в достатке представлена в розничной торговле и имеет приемлемую цену.
Как и полагается платформе на чипсете i915G, модель Shuttle SB83G5C имеет один слот Parallel ATA и два порта Serial-ATA. Это позволяет подключать до двух IDE устройств с интерфейсами ATA-133/100/66 (оптический привод и старый жёсткий диск) и два Serial-ATA устройства.
Комплект поставки Shuttle XPC SB83G5С
Комплектация barebone платформы, естественно, отличается от обычных Shuttle XPC. Здесь пользователю помимо компакт-дисков, дополнительного IDE шлейфа на два устройства (Master и Slave) достанется ещё и пульт дистанционного управления с батарейками, FM-антенна и кабель-разветвитель для подключения домашней техники.
На официальных фотографиях Shuttle XPC SB83G5C фигурируют стильные акустические колонки. К сожалению, в комплекте к платформе они не поставляются. Хотя, если подумать, то я не представляю, как такой компьютер можно подключать к дешёвым китайским колонкам. А хорошие и качественные сильно влияли бы на цену платформы. Так что, пожалуй, Shuttle снова оказалась права. А насколько права, мы сейчас и выясним при ближайшем рассмотрении barebone платформы.
Конструкция
Мы уже рассматривали конструкцию платформы Shuttle SB83G5, (см. наш обзор), поэтому лишний раз не будем повторяться о том, что в этих платформах одинаково, ведь нас интересуют, в первую очередь, отличия самого мультимедийного центра. Вот как выглядит обычная SB83G5:
Эта модель отлично впишется в интерьер современного офиса или дома. Компьютер собранный на базе SB83G5 выглядит очень стильно, и вы можете установить в него оптический привод и картридер любого цвета. Казалось бы, что ещё нужно для современного цифрового дома?
Стильный чёрный корпус, зеркальная лицевая панель и пульт дистанционного управления. То, что делает из обычного компьютера сильный магнит, магическим образом притягивающий внимание ваших друзей, зашедших посмотреть очередной DVD.
Как и в платформе SB83G5, в этой лицевая панель поделена на три секции. Самая верхняя скрывает за собой оптический привод. Средняя - дисковод, картридер или дополнительный жёсткий диск. Она открывается нажатием пальца. Не забудьте надеть перчатки прежде, чем касаться зеркала. Между двумя нижними зеркальными панелями стильно смотрятся кнопки "Power" и "Reset" и индикаторы питания и работы жёсткого диска. Нижняя зеркальная панель скрывает за собой VFD, Visual Front Display, или проще говоря, цифровое табло.
Об этом цифровом табло мы ещё поговорим. А пока что, насколько это возможно, постараемся набраться терпения и продолжить искать отличия домашнего мультимедийного центра от обычной barebone-платформы.
Посмотрев на платформу сзади, мы видим, что в ней один из слотов уже занят. Это ТВ-тюнер, который поставляется вместе с barebone Shuttle SB83G5C и уже установлен и подключен. Как видите, он имеет три гнезда - для телевизионной антенны, для FM-антенны и одно комбинированное, к которому с помощью поставляемого в комплекте разветвителя подключается домашняя аппаратура.
Таким образом, к двум портам USB 2.0, двум IEEE-1394a и SPDIF портам прибавляются ещё видеовходы формата RCA и S-Video, а так же дополнительные аудио вход и выход ТВ-тюнера.
Внутри платформы стало больше кабелей и проводов. Установка ТВ-тюнера потребовала проложить и закрепить дополнительные кабели. Что интересно, они закрепляются прямо на плате ТВ-тюнера с помощью пластиковых держателей. Но при желании, отключить их и извлечь ТВ-тюнер несложно.
Сам ТВ-тюнер достаточно интересен по конструкции, хотя ничего сверхъестественного он из себя не представляет. Понятно, что технологические особенности платформы SB83G5C потребовали установки дополнительных разъёмов, из которых подключен почему-то только один. На ТВ-тюнере установлен ВЧ-блок Philips FM1216ME/I H-3. Другими словами, это Philips MK3, ВЧ-блок нового поколения, отлично зарекомендовавший себя в тяжёлых российских условиях.
А вот чип на тюнере используется не такой новый - Conexant Fusion 878a. Он не поддерживает стерео-звук формата NICAM, имеет 8-битную обработку изображения и, в общем-то, морально устарел. Хотя, это не мешает ему отлично справляться со своими задачами. Возможно, Shuttle будет продавать в качестве аксессуаров и более мощные ТВ-тюнеры.
Пульт дистанционного управления, поставляемый в комплекте с Shuttle SB83G5C, заслуживает того, чтобы про него сложить оду. Я мечтаю о том, чтобы такие пульты поставлялись в комплекте с обычными ТВ-тюнерами. Шаттловский же не имеет ничего общего с компьютерными ПДУ. Он как будто пришёл к нам из другого мира, мира дорогой Hi-Fi техники.
Прямоугольный, с прозрачной тёмной рамкой, сквозь которую виден логотип XPC, с алюминиевой верхней панелью, с чёткими надписями, стеклянной кнопкой "Home" и блестящим кружком четырёх стрелок с кнопкой "ОК" посередине.
С двумя батарейками типа ААА, он достаточно тяжёлый и тем более приятно чувствовать его уверенную тяжесть в руке. Этот пульт на ИК-лучах имеет только одну неприятную особенность - кнопки REC и Power расположены слишком близко и имеют одинаковые размеры. Но я думаю, к этому быстро привыкнешь, ведь именно человек подстраивается под Hi-Fi технику, а не наоборот. Кстати, с пульта ДУ вы можете включать и выключать компьютер.
Сборка barebone платформы Shuttle XPC SB83G5C ничем не отличается от сборки обычного SB83G5. Все кабели и шлейфы уже проложены и подключены в корпусе. Однако, если вы собираетесь использовать IDE жёсткий диск и IDE оптический привод, вам придётся заменить ATA шлейф, установленный в корпусе на другой, с тремя разъёмами, который так же поставляется в комплекте.
Мы использовали видеокарту Sapphire RX600PRO с интерфейсом PCI Express. И память 2x512 Mb DDR 400 производства компании Excalibrus.
Ну а раз наш компьютер заправлен и готов к тестированию, пришло время его включить и посмотреть, чем же нас порадует медиа-центр.
Медиа-центр

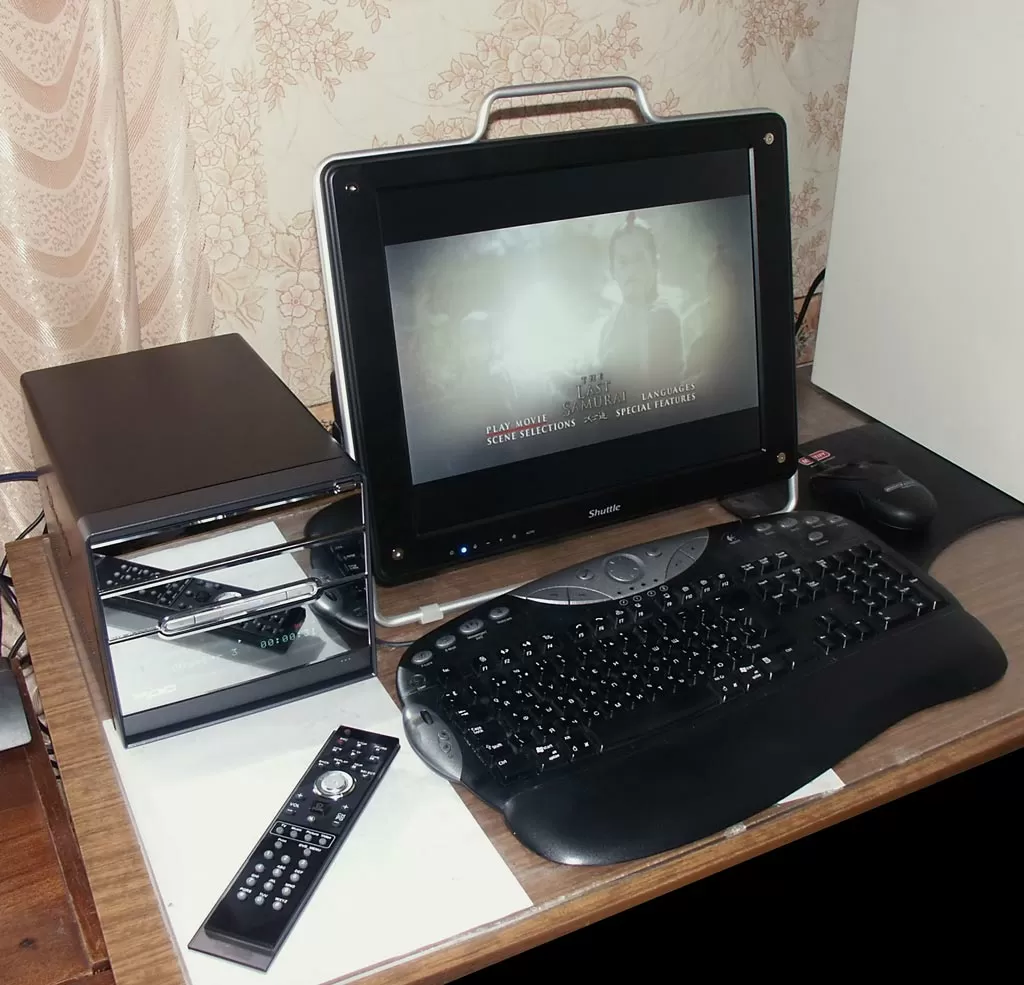

^^ правильный компьютер ^^

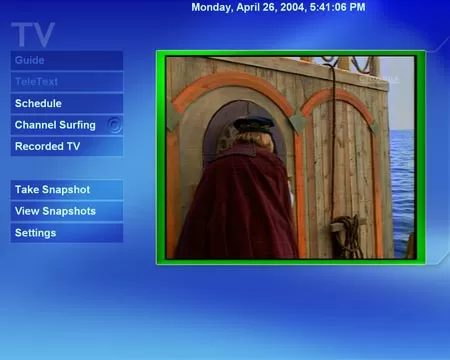

На отдельном компакт-диске, поставляемом в комплекте с barebone платформой, находится программа XPC MAX (Media Appliance Xpert). Это - программная оболочка, превращающая ваш компьютер в удобный медиа-центр с простым интуитивным интерфейсом. Правда, пока на английском языке.
Интерфейс рассчитан на то, чтобы пользователь легко мог управлять компьютером даже при выводе изображения на экран телевизора: шрифт крупный, а навигация простая. Из главного меню вы можете сделать выбор, какую задачу поручить компьютеру - просмотр и запись телепрограмм, показ цифровых фотографий в режиме слайд-шоу, проигрывание видео-файлов и DVD, прослушивание музыки или радио.

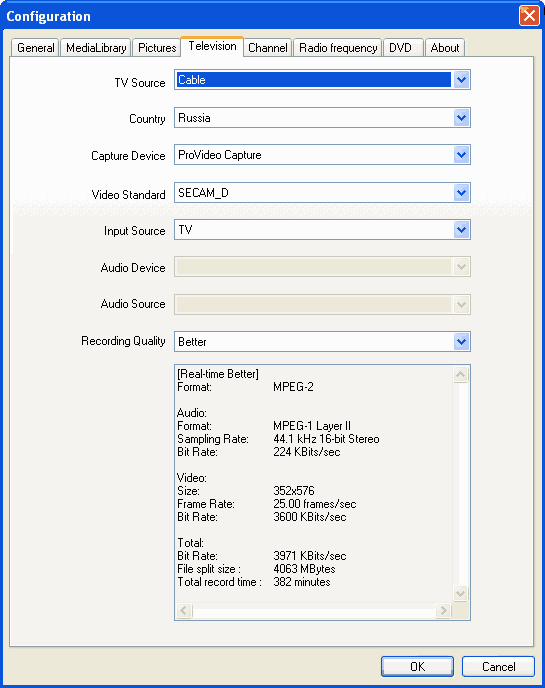

Настроек у медиа-центра не так уж и много. Для ТВ-тюнера и DVD вы можете выбрать регион, в котором находитесь,
настроить качество записи в MPEG-II, просканировать каналы телепрограмм и произвести необходимые настройки папок для медиа-файлов на жёстком диске. Так же вы можете выбрать, какую музыку играть в режиме слайд-шоу и т.п.
Качество приёма и отображения телепередач встроенного ТВ-тюнера приятно удивило. И заслуга в этом, несомненно, принадлежит ВЧ-блоку Philips. MK3 В режиме просмотра телепрограмм XPC MAX поддерживает функцию сдвига во времени. Запись по расписанию так же поддерживается, но к сожалению, включать выключенный компьютер программа не умеет. Странно, ведь в Shuttle могли что-нибудь придумать с включением из BIOSа по расписанию, тем более, что все комплектующие здесь "родные".
Видео файлы можно проигрывать с любого источника - с оптического привода, сменных носителей или с жёсткого диска.
Единственное, что немного отвлекает при работе с медиа центром - это его время реакции на команды. Действительно, программа немного притормаживает, но я думаю, что это временно и к моменту появления на российском рынке уже платформы SB83G5C уже будет поставляться новая версия XPC MAX.
XPC Tools

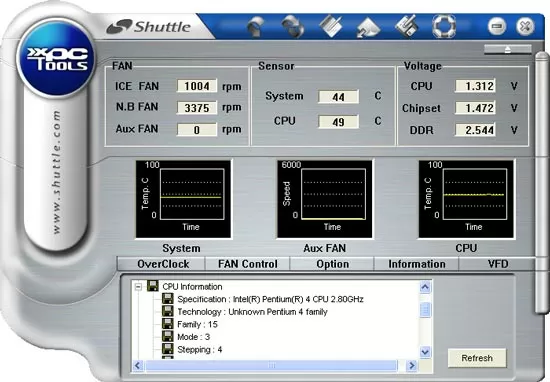

Сегодня редкий производитель материнских плат не предлагает в комплекте со своими продуктами каких-нибудь утилит для динамического разгона и системного мониторинга. Некоторые из них выглядят откровенно... в общем, лучше не ставить, хотя есть и очень правильные и мощные программы. Компания Shuttle недавно анонсировала свою программу XPC Tools, с помощью которой пользователь может программно управлять аппаратной частью своего компьютера, собранного на базе barebone-платформы Shuttle. Теперь XPC Tools поставляется в комплекте с новыми barebone платформами, а владельцы старых XPC могут скачать утилиту с глобального сайта www.shuttle.com. Список поддерживаемых платформ увеличивается с каждым выходом новой версии.

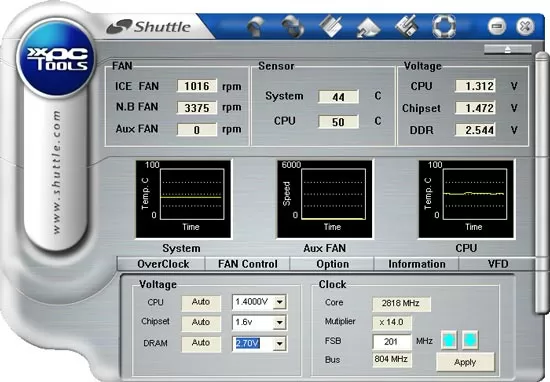

Здесь вы можете в режиме реального времени видеть температуру процессора и материнской платы, скорости установленных вентиляторов и напряжения. Так же, не выходя из Windows, вы можете разгонять свой компьютер увеличением частоты FSB и изменением напряжения.

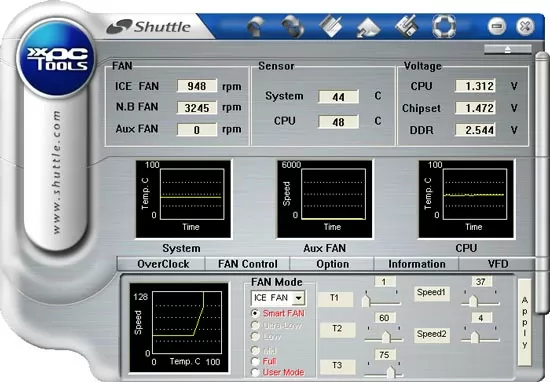

Так же вы можете изменять скорости вентиляторов в системе: ставить их на минимум или максимум, а так же изменять пороги температур, при которых компьютер поднимает обороты вентиляторов. Так что теперь динамический разгон стал ещё одной приятной особенностью barebone-платформ Shuttle.
VFD (Visual Front Display)
Платформа Shuttle XPC SB83G5C не умеет воспроизводить аудио компакт-диски, MP3, DVD и принимать радио и телепрограммы, не включая компьютер. Все функции медиа-центра реализованы программно с помощью специальной оболочки. В чём же тогда её отличия от обычной Barebone спросите вы? В управлении с самого лучшего ПДУ, что я встречал в компьютерном мире и электронном табло на лицевой панели компьютера.
В отличие от платформ MSI MEGA PC, даже со включенным цифровым экраном компьютер не напоминает новогоднюю ёлку или дешёвый музыкальный центр. Здесь нет цветастого эквалайзера, всё строго и информативно. Табло работает даже когда компьютер выключен (при условии, что его выключили программно из Windows).
При работе с медиа-центром на экран табло выводится режим работы компьютера в виде иконок: просмотр видео, фотографий, прослушивание музыки или радио. Так же на табло пишется название проигрываемой композиции или просматриваемого графического изображения. На экране вы видите горный пейзаж, а на табло высвечивается подпись: "Snow Hills" или "Africa", чтобы было смешнее. Правда, по-английски. Если название фотографии слишком большое, оно будет скроллиться по экрану.
С помощью программы XPC Tools вы можете вывести на табло компьютера много полезной информации: температуру процессора, скорость вентиляторов или даже любой ваш текст.
Таким образом, даже в играх вы, не отвлекаясь на переключение в программу аппаратного мониторинга, сможете видеть, не перегревается ли ваша система и с какой скоростью работают её вентиляторы.
Выводы
Тестировать производительность SB83G5C мы не стали. Произвели контрольный замер и убедились, что она идентична модели XPC SB83G5, что неудивительно. Кому интересно, можете почитать здесь.
На сегодняшний день аналогов Shuttle SB83G5C не существует! Наиболее близкая платформа MSI MEGA 865 PRO построена на морально устаревшем чипсете i865G и не имеет портов Serial ATA и PCI Express 16x.
Вполне возможно, что SB83G5C - лишь первый шаг компании Shuttle на пути к производству платформ для медиа-центров. Хочется сказать, что этот шаг удался. Платформа имеет функциональное табло, шикарный пульт дистанционного управления и встроенный ТВ-тюнер, который даже в наших нелёгких условиях показал себя с хорошей стороны. Остаётся лишь дождаться русификации медиа-центра. И тогда у пользователя, желающего приобрести компактный и тихий компьютер, будет выбор: следовать модному сейчас стилю минимализма и выбрать Shuttle SB83G5 или же сделать первый шаг на пути к цифровому дому будущего и заменить музыкальный центр на компьютер.
Мы благодарим компанию «Клуб Мультимедиа», официального дистрибьютора Shuttle, за предоставленную платформу Shuttle SB83G5C.
Михаил Дегтярёв (aka LIKE OFF)
26/04.2005
