Shuttle XPC SB83G5C - barebone платформа для домашнего кинотеатра
Конструкция
Мы уже рассматривали конструкцию платформы Shuttle SB83G5, (см. наш обзор), поэтому лишний раз не будем повторяться о том, что в этих платформах одинаково, ведь нас интересуют, в первую очередь, отличия самого мультимедийного центра. Вот как выглядит обычная SB83G5:
Эта модель отлично впишется в интерьер современного офиса или дома. Компьютер собранный на базе SB83G5 выглядит очень стильно, и вы можете установить в него оптический привод и картридер любого цвета. Казалось бы, что ещё нужно для современного цифрового дома?

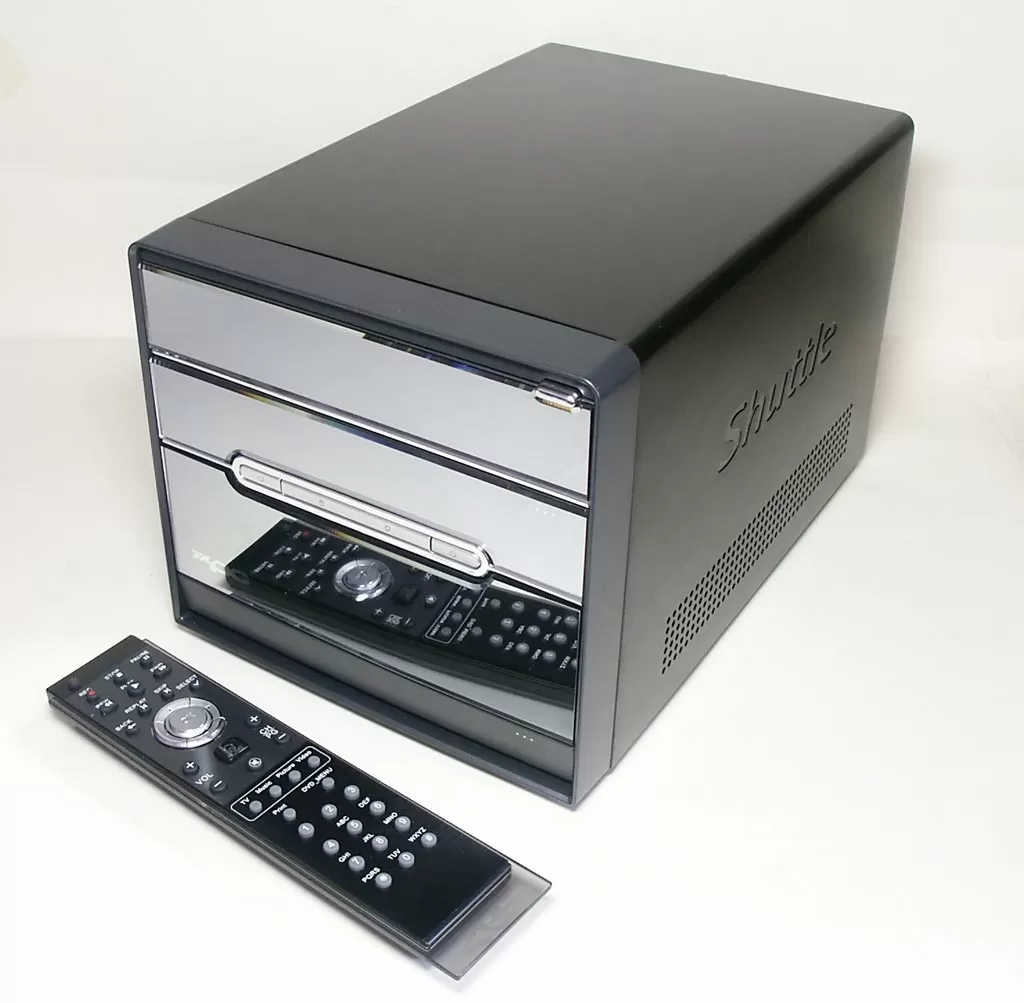

Стильный чёрный корпус, зеркальная лицевая панель и пульт дистанционного управления. То, что делает из обычного компьютера сильный магнит, магическим образом притягивающий внимание ваших друзей, зашедших посмотреть очередной DVD.

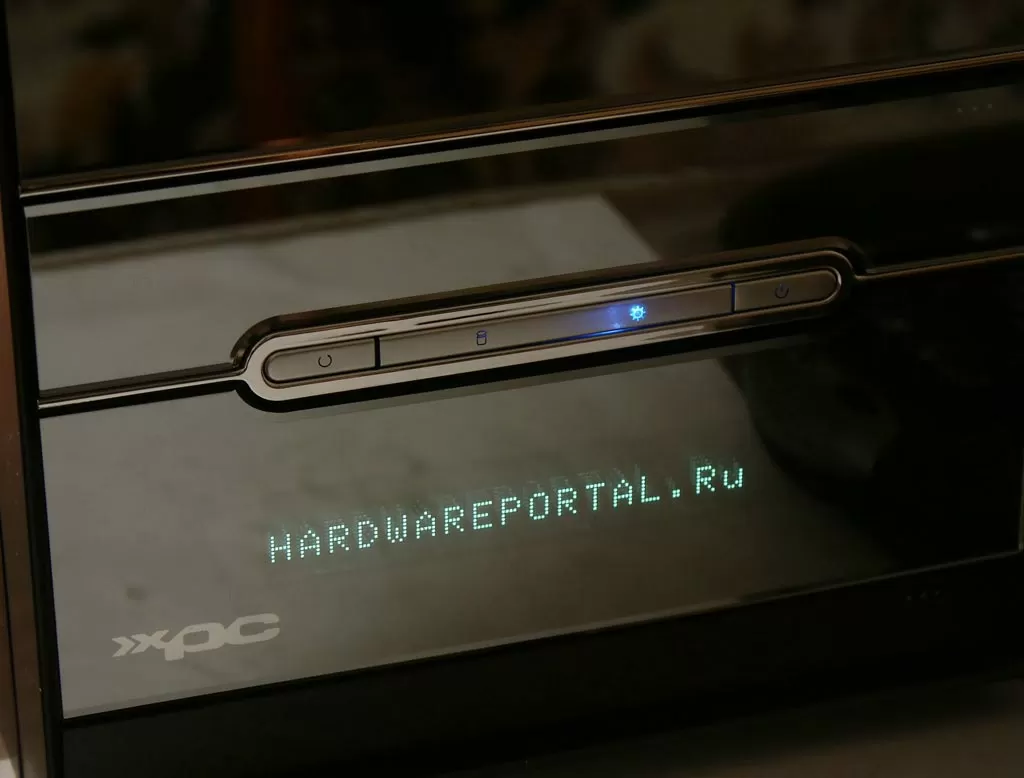

Как и в платформе SB83G5, в этой лицевая панель поделена на три секции. Самая верхняя скрывает за собой оптический привод. Средняя - дисковод, картридер или дополнительный жёсткий диск. Она открывается нажатием пальца. Не забудьте надеть перчатки прежде, чем касаться зеркала. Между двумя нижними зеркальными панелями стильно смотрятся кнопки "Power" и "Reset" и индикаторы питания и работы жёсткого диска. Нижняя зеркальная панель скрывает за собой VFD, Visual Front Display, или проще говоря, цифровое табло.
Об этом цифровом табло мы ещё поговорим. А пока что, насколько это возможно, постараемся набраться терпения и продолжить искать отличия домашнего мультимедийного центра от обычной barebone-платформы.

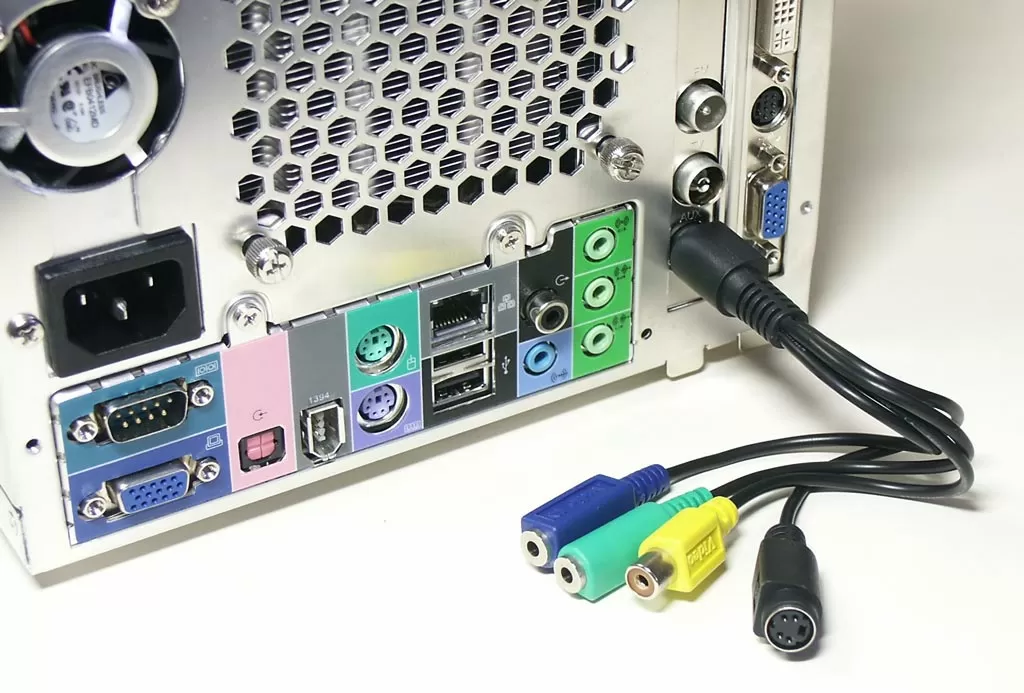

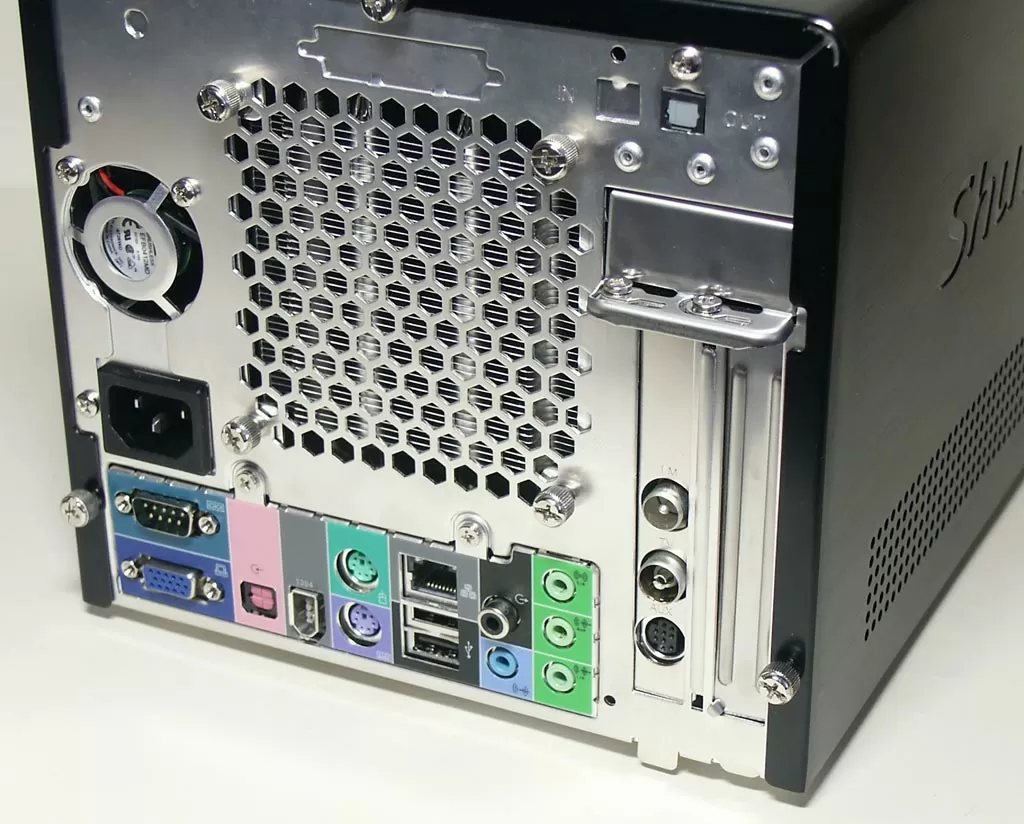

Посмотрев на платформу сзади, мы видим, что в ней один из слотов уже занят. Это ТВ-тюнер, который поставляется вместе с barebone Shuttle SB83G5C и уже установлен и подключен. Как видите, он имеет три гнезда - для телевизионной антенны, для FM-антенны и одно комбинированное, к которому с помощью поставляемого в комплекте разветвителя подключается домашняя аппаратура.
Таким образом, к двум портам USB 2.0, двум IEEE-1394a и SPDIF портам прибавляются ещё видеовходы формата RCA и S-Video, а так же дополнительные аудио вход и выход ТВ-тюнера.

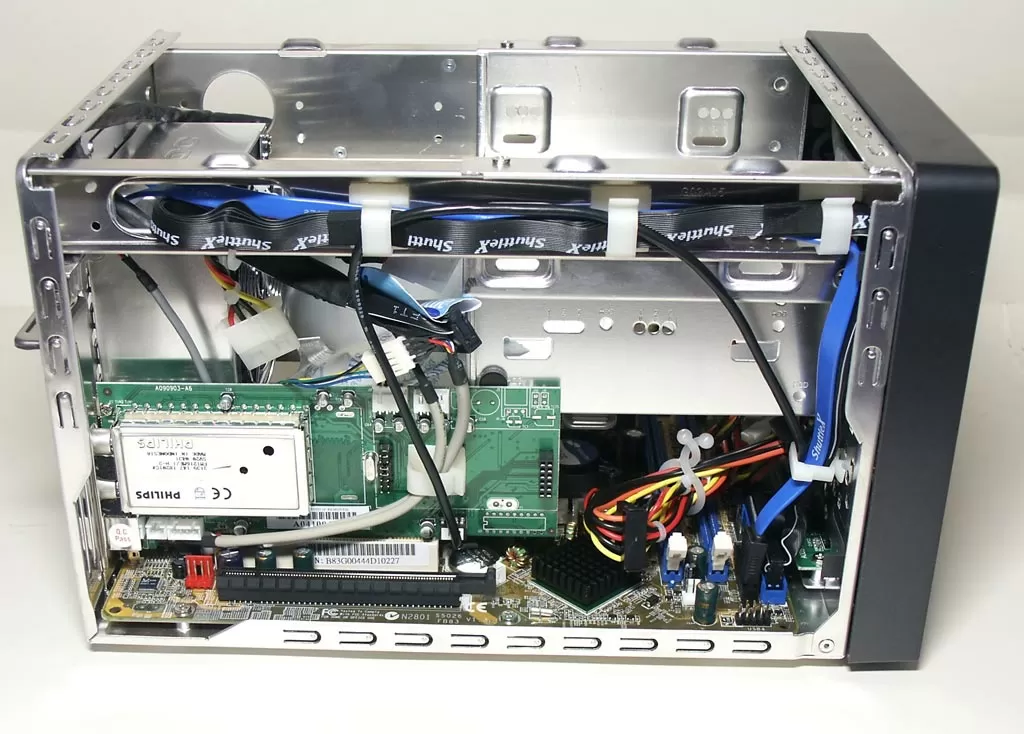

Внутри платформы стало больше кабелей и проводов. Установка ТВ-тюнера потребовала проложить и закрепить дополнительные кабели. Что интересно, они закрепляются прямо на плате ТВ-тюнера с помощью пластиковых держателей. Но при желании, отключить их и извлечь ТВ-тюнер несложно.

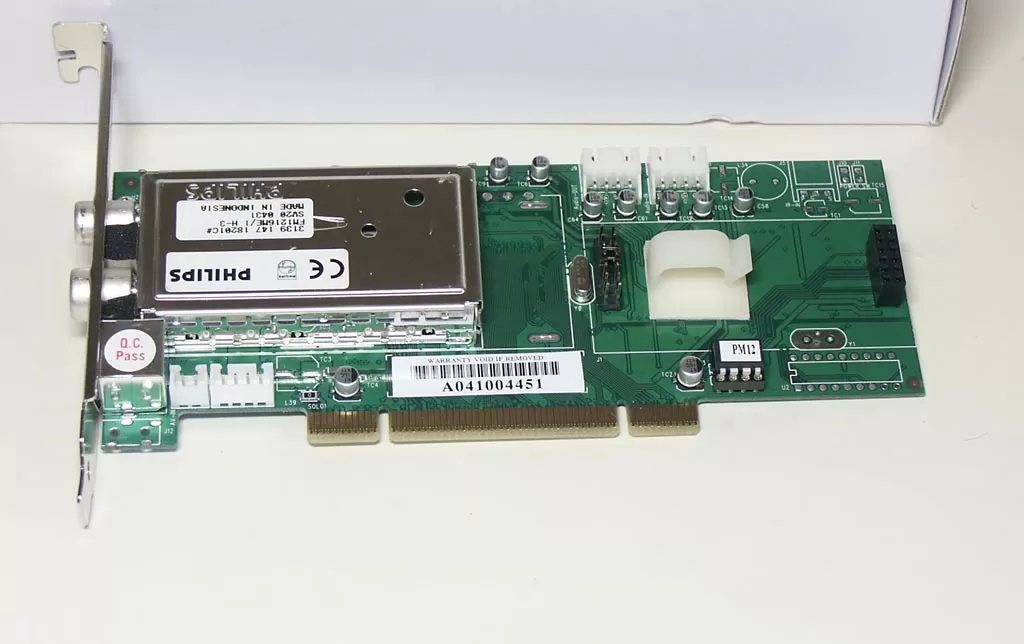

Сам ТВ-тюнер достаточно интересен по конструкции, хотя ничего сверхъестественного он из себя не представляет. Понятно, что технологические особенности платформы SB83G5C потребовали установки дополнительных разъёмов, из которых подключен почему-то только один. На ТВ-тюнере установлен ВЧ-блок Philips FM1216ME/I H-3. Другими словами, это Philips MK3, ВЧ-блок нового поколения, отлично зарекомендовавший себя в тяжёлых российских условиях.

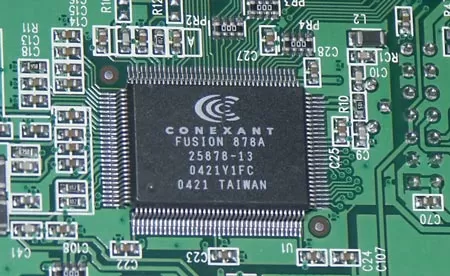

А вот чип на тюнере используется не такой новый - Conexant Fusion 878a. Он не поддерживает стерео-звук формата NICAM, имеет 8-битную обработку изображения и, в общем-то, морально устарел. Хотя, это не мешает ему отлично справляться со своими задачами. Возможно, Shuttle будет продавать в качестве аксессуаров и более мощные ТВ-тюнеры.

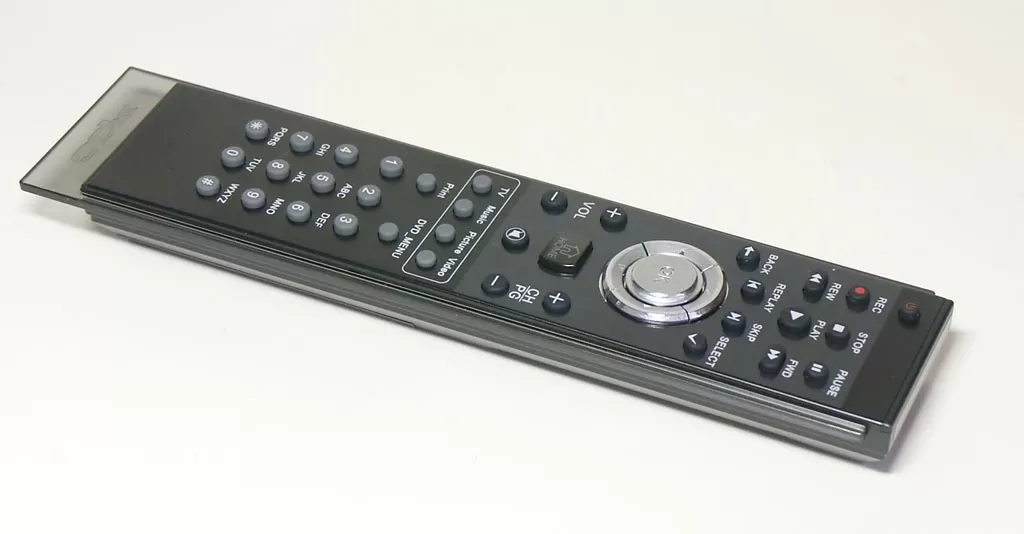

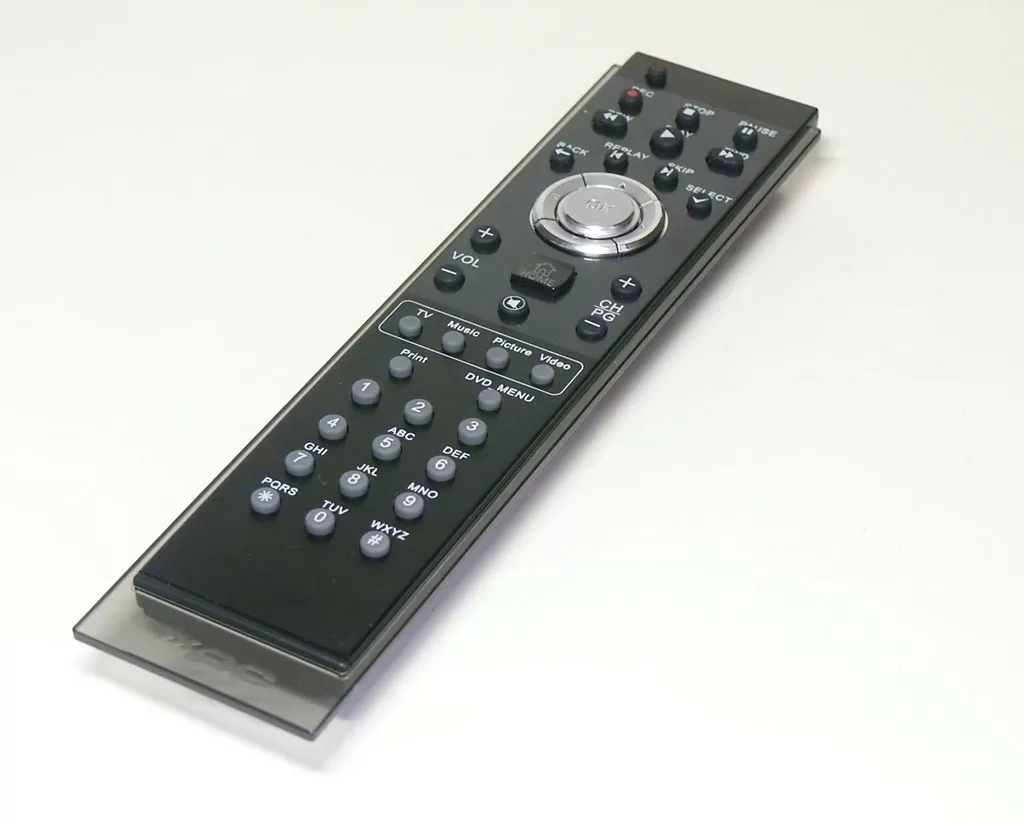

Пульт дистанционного управления, поставляемый в комплекте с Shuttle SB83G5C, заслуживает того, чтобы про него сложить оду. Я мечтаю о том, чтобы такие пульты поставлялись в комплекте с обычными ТВ-тюнерами. Шаттловский же не имеет ничего общего с компьютерными ПДУ. Он как будто пришёл к нам из другого мира, мира дорогой Hi-Fi техники.
Прямоугольный, с прозрачной тёмной рамкой, сквозь которую виден логотип XPC, с алюминиевой верхней панелью, с чёткими надписями, стеклянной кнопкой "Home" и блестящим кружком четырёх стрелок с кнопкой "ОК" посередине.
С двумя батарейками типа ААА, он достаточно тяжёлый и тем более приятно чувствовать его уверенную тяжесть в руке. Этот пульт на ИК-лучах имеет только одну неприятную особенность - кнопки REC и Power расположены слишком близко и имеют одинаковые размеры. Но я думаю, к этому быстро привыкнешь, ведь именно человек подстраивается под Hi-Fi технику, а не наоборот. Кстати, с пульта ДУ вы можете включать и выключать компьютер.

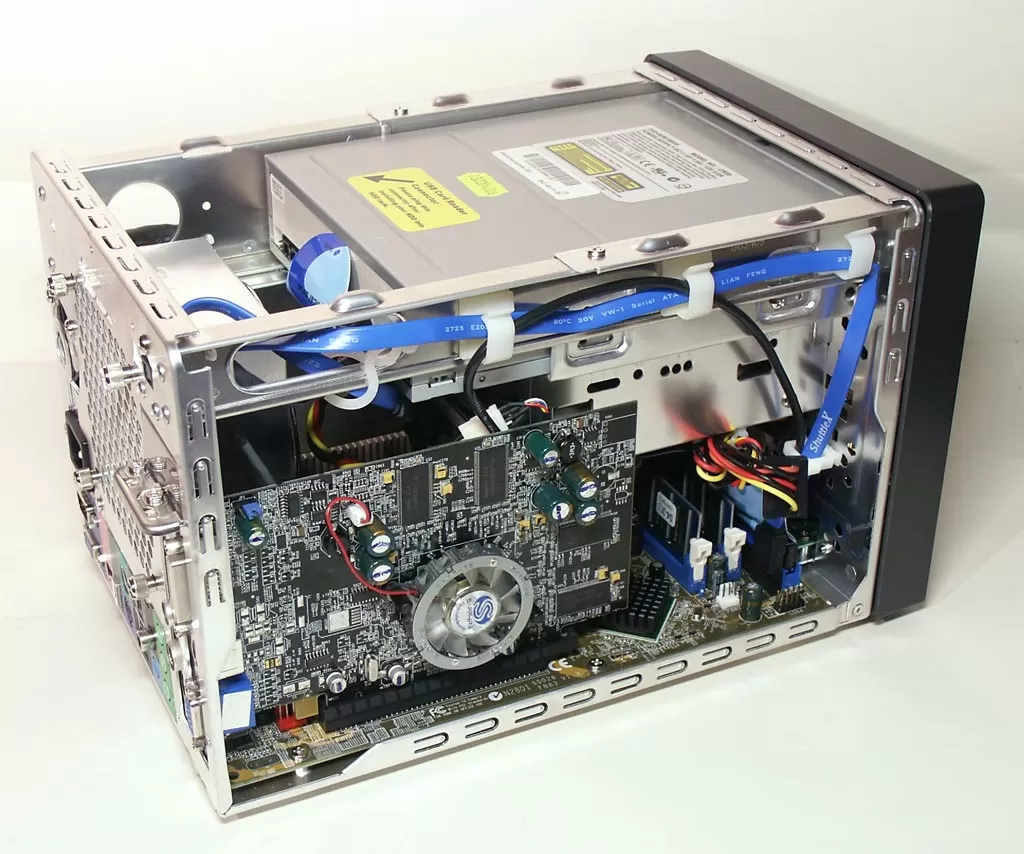

Сборка barebone платформы Shuttle XPC SB83G5C ничем не отличается от сборки обычного SB83G5. Все кабели и шлейфы уже проложены и подключены в корпусе. Однако, если вы собираетесь использовать IDE жёсткий диск и IDE оптический привод, вам придётся заменить ATA шлейф, установленный в корпусе на другой, с тремя разъёмами, который так же поставляется в комплекте.

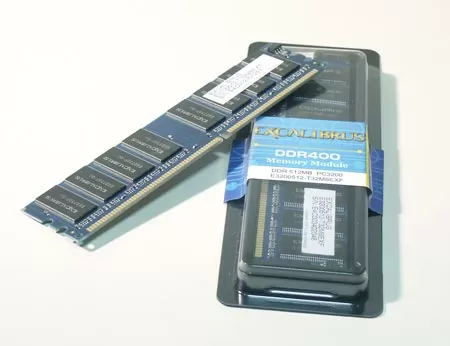

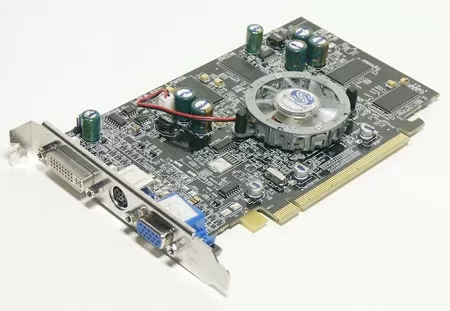

Мы использовали видеокарту Sapphire RX600PRO с интерфейсом PCI Express. И память 2x512 Mb DDR 400 производства компании Excalibrus.
Ну а раз наш компьютер заправлен и готов к тестированию, пришло время его включить и посмотреть, чем же нас порадует медиа-центр.
