Shuttle SB86i - бесшумная barebone платформа формата BTX
Введение
Текущий год обещает стать годом смены стандартов. Стандарт ATX (Advanced Technology Extended), существовавший ещё с 1995 года и использующийся в подавляющем большинстве современных ПК, уступит место более прогрессивному стандарту BTX (Balanced Technology Extended). Одна буква в столь знакомом сокращении изменит не только наше представление о компьютерах. Переход от ATX к BTX обещает сделать наши компьютеры действительно бесшумными и действительно холодными, так как на этот раз при разработке стандарта был учтён весь опыт предыдущих лет. В этом обзоре мы рассмотрим первую в мире Barebone-платформу, построенную по стандарту BTX и постараемся на своём опыте выяснить, представляет ли собой стандарт BTX панацею для людей, уставших от перегрева и шума компьютера. Но сначала - немного теории.
В 1995 году, когда был принят стандарт ATX, мало кто полагал, что энергопотребление процессоров, используемых в домашних ПК, превысит 100 Вт. Да и мало у кого было установлено более одного жёсткого диска. Да и что греха таить - таких мощных видеокарт тоже не было. Зато было много плат расширения, которые сегодня утратили свою необходимость для домашних компьютеров (сетевые карты, звуковые адаптеры, интерфейсные контроллеры, внутренние модемы и т.д.). С ростом энергопотребления процессоров стали меняться и конструкции корпусов и компьютерных кулеров, но проблема охлаждения оставалась, так как даже самый мощный кулер для CPU охлаждает только один компонент компьютера, пусть и самый горячий. О том, чтобы кулер процессора охлаждал ещё и видеокарту, винчестер и платы расширения и речи не было. Этому мешали существовавшие корпуса для ПК, которые производители рассчитывали как им было угодно. Естественно, новый стандарт, прежде всего, должен решить эти проблемы.
Для разработки стандарта BTX использовались два принципа: свести к минимуму количество вентиляторов в корпусе и использовать их наиболее эффективно. Но чтобы один вентилятор мог охлаждать не только процессор, но и жёсткий диск и платы расширения, пришлось менять конструкции материнской платы и корпуса. Перед вами схема типичного корпуса стандарта BTX:
Как видите, на картинке представлен только один вентилятор, входящий в состав так называемого термального модуля. Этот вентилятор охлаждает радиатор процессора и видеокарту, которая может быть установлена горизонтально через райзер. Оптический привод и холодные платы расширения изолированы от основного потока - они не требуют дополнительного охлаждения. Жёсткий диск, в зависимости от типа корпуса, может охлаждаться блоком питания или термальным модулем.
Естественно, чтобы воздушный поток проходил эффективно через все компоненты корпуса, они должны располагаться "продольно" и желательно на пути воздуха от других вентиляторов. Такая компоновка уже встречалась в серверных корпусах Intel, но теперь стандарт ещё тщательнее продуман, в чём мы убедимся чуть позже, когда преимущества и недостатки BTX будем изучать по анатомии barebone платформы Shuttle XPC SB86i.
Кстати, о barebone-платформах: стандарт BTX подразумевает три типа форм-факторов корпусов: BTX (до 7 плат расширения), microBTX (до 4 плат расширения) и picoBTX (до 1 платы расширения). Так вот - barebone платформа Shuttle SB86i представляет собой нечто среднее между picoBTX и microBTX.
Характеристики платформы Shuttle XPC SB86i
Barebone-платформа Shuttle XPC SB86i позиционируется как платформа, рассчитанная на использование дома или в офисе. То есть, для украшения домашнего цифрового интерьера и решения повседневных задач.
-
Чипсет i915G с южным мостом ICH6-R
-
533/800 МГц шина FSB
-
Полностью стальной корпус формата SFF размерами 375x240x195 мм
-
Блок питания ATX 2.03 мощностью 275 Вт
-
Один внешний отсек для 5.25" устройств
-
Два внутренних отсек для 3.5" жёстких дисков
-
Встроенный картридер на 8 типов флэш-карточек
-
6 портов USB 2.0 (4 внешних и 2 внутренних)
-
2 порта IEEE 1394 (FireWire)
-
1 последовательный COM-порт
-
2 порта PS/2 для клавиатуры и мыши
-
Встроенный сетевой контроллер 10/100/1000 Мбит/с
-
Оптические аудио выход и вход
-
1 слот для графической карты PCI Express 16x
-
1 слот PCI 2.3
-
Два слота памяти DDR 400/333
-
Процессорный разъём LGA 775
-
4 порта Serial ATA 150
-
1 порт Parallel ATA-133
-
7.1-канальный звук
-
Коаксиальный S/PDIF выходы
-
Встроенное графическое ядро Intel Media Accelerator 900
-
Кнопка сброса настроек CMOS
Платформа нового поколения построена на системном чипсете i915G с южным мостом ICH6-R. Shuttle XPC SB86i имеет 8-канальное звуковое ядро и четыре порта Serial-ATA 150, а так же традиционный для этих компьютеров гигабитный сетевой контроллер. Обратите внимание - размеры новой платформы довольно существенны. Корпус SB86i по размерам превосходит своих предшественников - SB83G5 и даже SB81P, рассчитанную на профессиональное использование. Мощность блока питания может кому-то показаться недостаточной - 275 Вт на фоне рекомендуемых сегодня 400 Вт и 500 Вт, но Shuttle всегда указывает реальную мощность своих блоков питания в отличие от нечестных производителей, которые намеренно заявляют большую мощность. Но всё же если вы планируете устанавливать мощную видеокарту типа GeForce 6800 GT или Radeon X8500 XT, то лучше уточните у сборщика, сможет ли ваш компьютер работать именно в этой конфигурации.
Комплект поставки Shuttle XPC SB86i
Barebone платформа поставляется в большой картонной коробке с красивыми фотографиями и хвалебными надписями. Вес брутто у XPC SB86i достаточно серьёзный - 8.1 Кг. При том, что комплектация платформы вполне обычная: пакетик с инструкцией пользователя, кабель питания, диски с программным обеспечением и тряпочка для протирки корпуса компьютера. Все шлейфы и кабели уже подключены и находятся внутри корпуса платформы.
Чтобы докопаться до сути, что же значит "BTX" и с чем его едят, достанем платформу из коробки и разберём на части. Но сначала полюбуйтесь на этот стиль...
Внешний вид

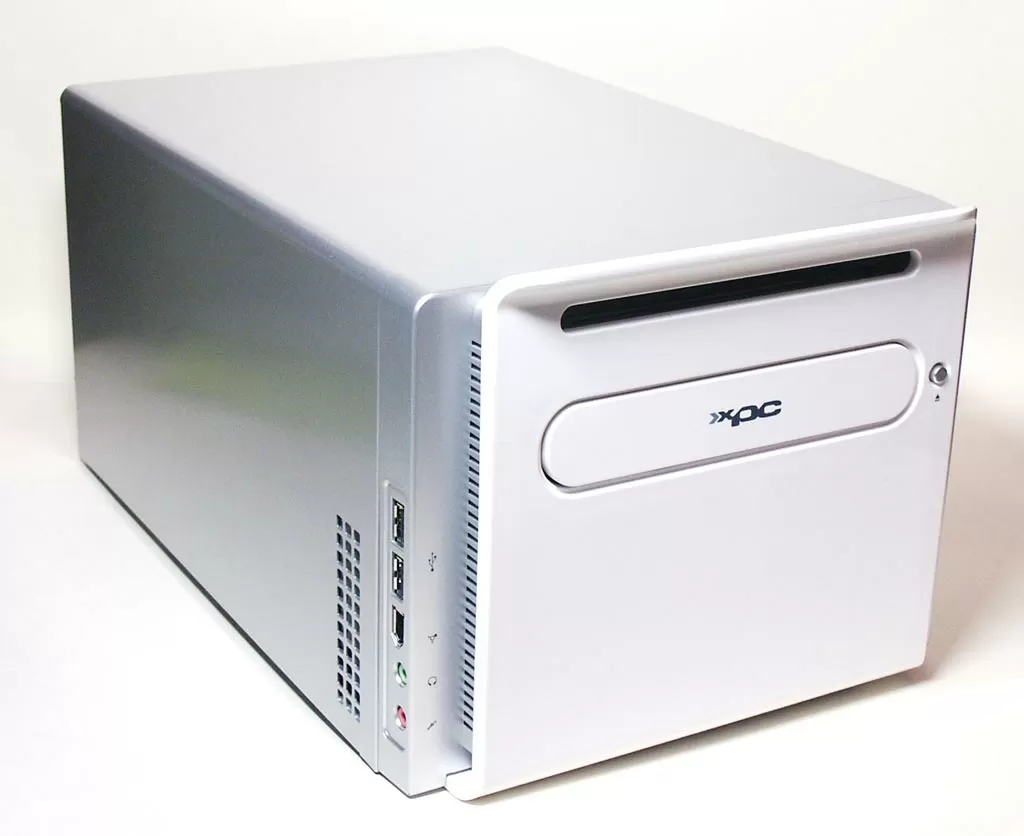

У компании Shuttle есть несколько подразделений, занимающихся разработкой Barebone платформ. Что интересно, эти подразделения работают почти что независимо друг от друга и в результате различные платформы получаются как бы... сделанные разными компаниями. Модель XPC SB86i отличается от всех других "шаттлов", которые мы видели до сих пор, и дело не только в том, что она сделана в соответствии с требованиями формата BTX - здесь совершенно другой подход к делу и совершенно иные решения, чем в других XPC.
Стандарт BTX требует, чтобы вентиляционная система компьютера забирала воздух с лицевой стороны корпуса и выбрасывала его с обратной стороны, поэтому SB86i имеет такой незаурядный внешний вид. Белоснежная лицевая панель, выполненная из пластика, как будто живёт отдельной жизнью от серого корпуса компьютера. Меньшая по размерам, чем корпус, установленная на вентиляционной решётке, с круглыми формами, она нисколько не создаёт впечатления части этого компьютера. И это придаёт особый шарм компьютеру.

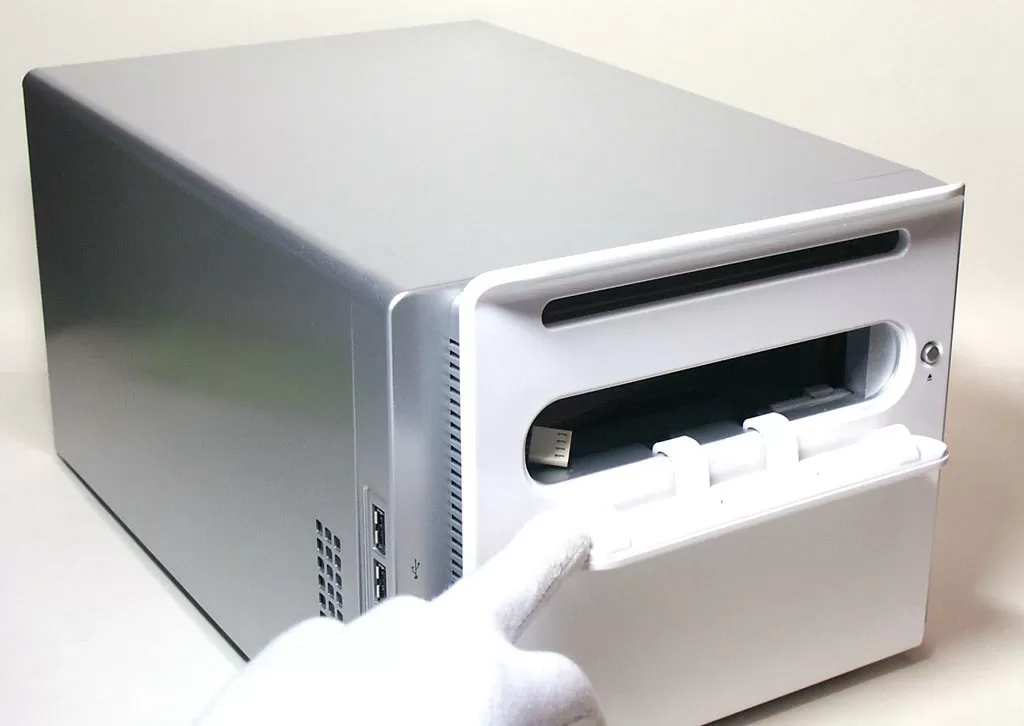

Никогда ещё лицевая панель barebone платформ Shuttle не была такой пустой: лишь овальная дверка для оптического привода, лишь кнопочка "Eject", да странная щель в верхней части.
Эта щель вверху - не для вентиляции и не для флэш-карточек. Это - неоновая лампа, выполняющая функции гигантского светодиода, отображающего статус работы компьютера и жёсткого диска. При включении она озаряется мягким голубым светом и мигает оранжевой точкой посередине. Порты USB 2.0 и звуковые гнёзда размещаются слева на боковой грани корпуса.

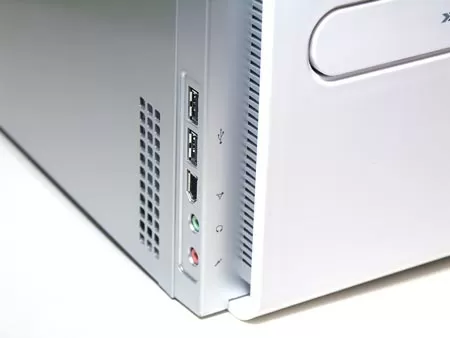

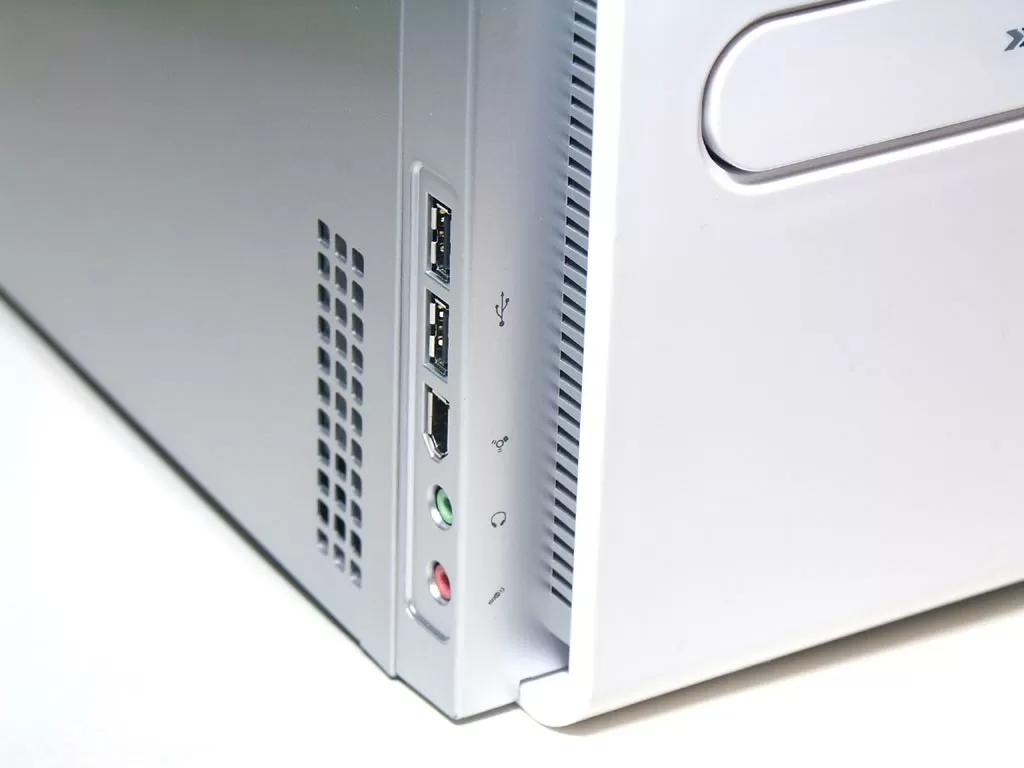

Они подписаны иконками, которые видно и спереди и сбоку. Обратите внимание - здесь на передней части компьютера установлен полноценный 6-контактный порт IEEE-1394 (FireWire), прямо как в Shuttle SB81P.

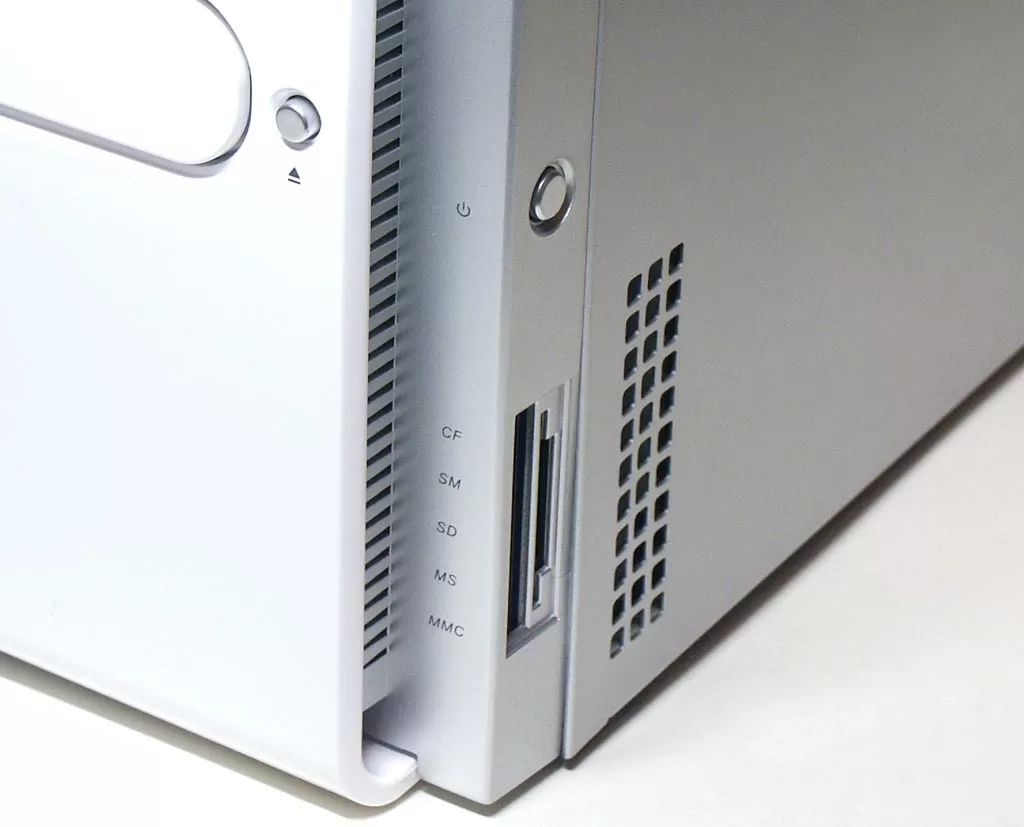

С правой стороны установлен встроенный картридер: всего два слота и поддержка 8 типов карточек. Странно, но на лицевой панели не подписан тип карточек "XD Picture". Проверить совместимость картридера с этим типом мы не смогли.
Сверху, над картридером установлена кнопка "Power", сбоку компьютера. Нигде на корпусе вы не найдёте ни одной кнопки Reset. Конечно же, приятно, когда производитель считает, что "наши компьютеры не зависают", но время от времени меня преследует ночной кошмар, когда компьютер зависает, а я не могу найти кнопку Reset, чтобы перегрузить его. Хотя, за последние несколько месяцев работы за Shuttle SB75G2 я ни разу не пользовался аппаратной перезагрузкой.

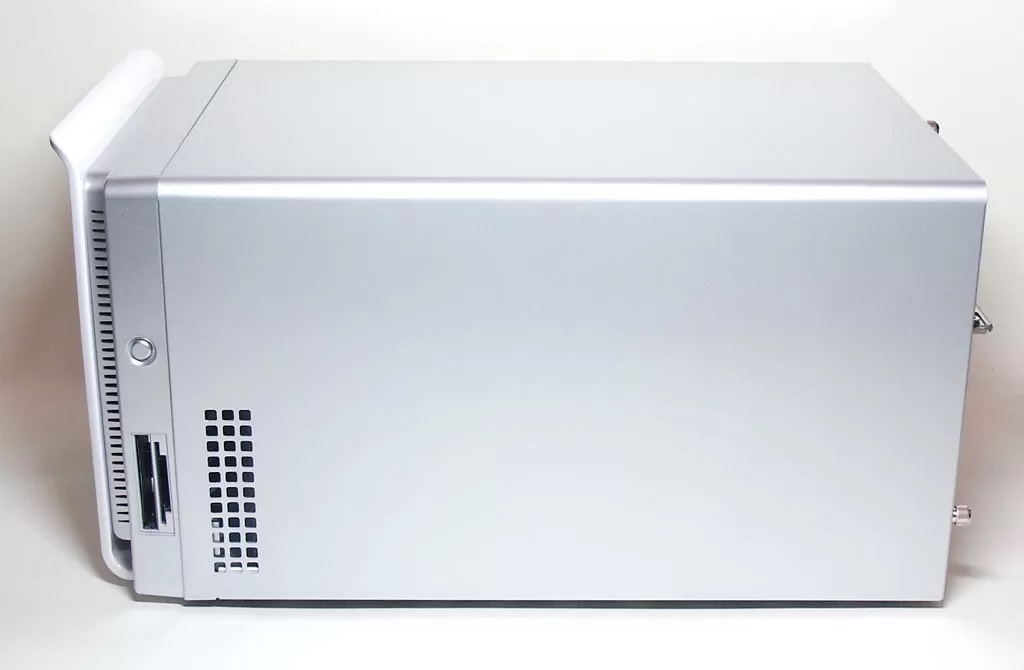

Но почему же лицевая панель корпуса сделана такой пустой, а все порты вынесены на боковые панели? Дело в том, что это связано с конструкцией BTX: компьютеру надо забирать воздух с передней панели и на ней не остаётся места для гнёзд и портов.
Лицевая панель вообще вынесена чуть вперёд и скрывает за собой большую вентиляционную решётку, расположенную слева, справа и снизу корпуса. Именно через неё компьютер "вдыхает" воздух.

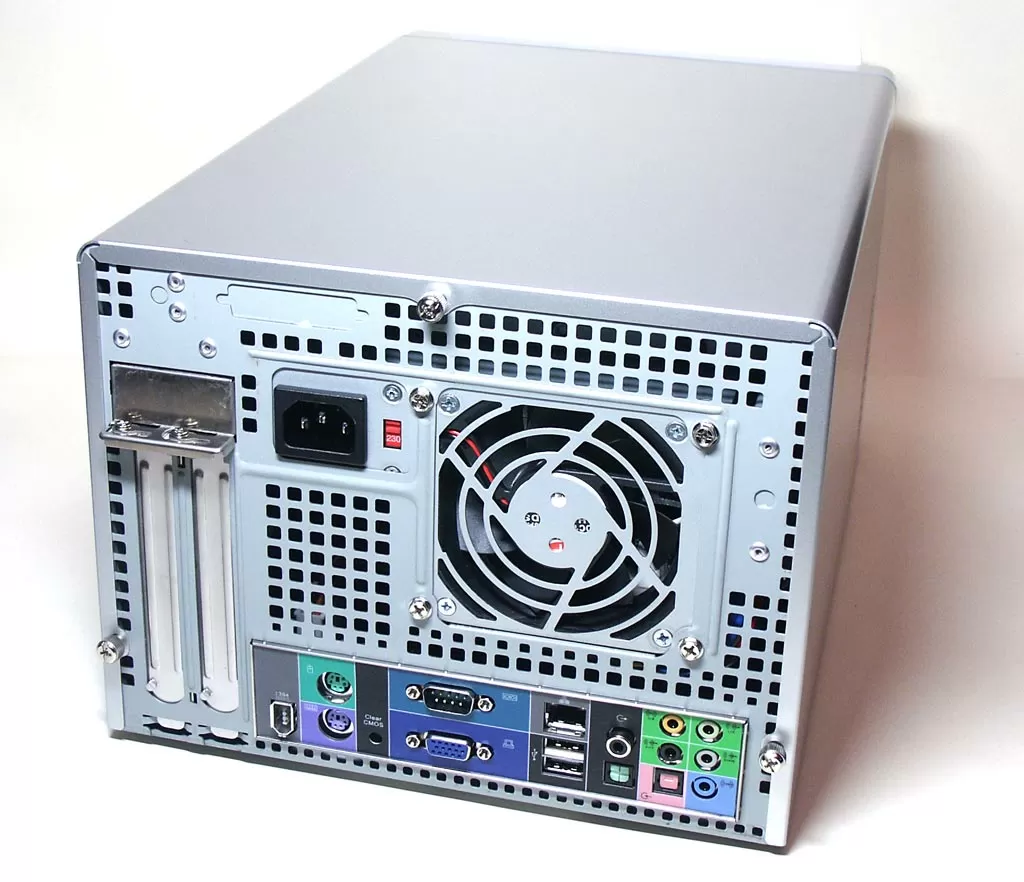

Задняя стенка SB86i представляет собой сплошную вентиляционную решётку, на которую производителю пришлось установить и блок питания, и панельку материнской платы и два слота для плат расширения. Как видите, блок питания здесь больше похож на стандартный от компьютеров форм-фактора ATX, чем на блок от Shuttle XPC, располагавшийся ранее сбоку компьютера. Это так же связано с требованиями стандарта BTX: вентилятор блока должен выводить наружу тёплый воздух всего корпуса.
Панелька материнской платы стандартная. Здесь в левой части мы видим порт FireWire, а в правой - звуковые гнёзда. Подключить 7.1-канальную акустику можно только через цифровые порты S/PDIF. Кстати, по доброй традиции сзади на панельке, между гнёздами PS/2 и портом VGA утоплена кнопочка сброса настроек CMOS, об удобстве которой мы уже говорили: разогнали компьютер и он не перезагружается - нажмите её и сбросьте настройки BIOS, не открывая компьютер.

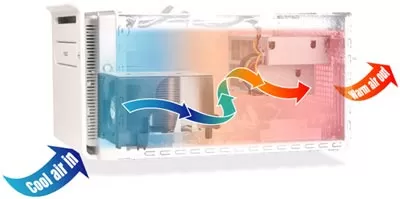

Вот как выглядит схема распространения воздушного потока в корпусе Shuttle SB86i. Это объясняет столь необычную лицевую панель и расположение блока питания. Теперь давайте посмотрим, как всё это реализовано. Откручиваем три болтика и снимаем стальную крышку корпуса. Эмоции переполняют - это действительно что-то новенькое...
Конструкция
Такие же ощущения я испытывал, когда открыл первый в своей жизни "шаттл". Я так же удивлялся, насколько продуманной может быть конструкция обычного компьютерного корпуса. И вот снова это знакомое чувство. Ну что же, пришло время сделать первый шаг в неизвестность. Только на этот раз, чтобы лучше разобраться в особенностях формата BTX, начнём рассматривать конструкцию в обратном порядке - разберём полностью корпус и будем последовательно собирать его.
Начнём с кулера, новая конструкция которого является одним из ключевых факторов успеха нового стандарта BTX. В предыдущих моделях barebone платформ использовался кулер с радиатором на теплопроводящих трубках. Здесь же радиатор обычный - с алюминиевыми плоскими рёбрами и медным основанием.
Радиатор имеет внушительные размеры и вес. Чтобы прокачать через поверхность его рёбер воздух, радиатор помещается в специальный кожух с вентилятором, после чего размеры кулера значительно увеличиваются. На фотографии ниже вы можете видеть стандартный кулер для процессоров Intel Pentium 4 2.8 формата Socket 478 и кулер формата BTX. Сравните их размеры с размерами самого процессора, чтобы, так сказать, оценить масштабы системы охлаждения формата BTX.
Как вы можете видеть на фотографии, спереди на кулере формата BTX наклеена поролоновая прокладка для того, чтобы вентилятор забирал воздух исключительно снаружи корпуса, но никак не изнутри. Сам вентилятор непривычно толстый - почти 4 сантиметра при диаметре практически 92 мм. Но его конструкция так же не простая: помимо движущейся крыльчатки он имеет ещё и неподвижные лопасти - статор.
Благодаря наличию статора поток на выходе из вентилятора сразу же выравнивается и становится линейным. Отсутствие завихрений воздушного потока с обратной стороны статора приводит к тому, что вентилятору становится легче прокачивать через себя воздух и его производительность увеличивается.
Линейный поток воздуха встречает меньшее сопротивление при проходе через рёбра радиатора и, как следствие, создаёт меньше шума. Но что не менее важно, линейный воздушный поток проходит большее расстояние за счёт того, что его скорость теряется не так быстро, как у завихрённого потока, создаваемого обычным вентилятором. Но в платформе стандарта BTX кулер должен устанавливаться таким образом, чтобы вентилятор находился перед материнской платой, тогда воздушный поток будет распределяться следующим образом:
Воздушный поток от вентилятора распределяется не только по радиатору процессора, но и проходит под ним, охлаждая элементы регулировки напряжения, находящиеся перед процессорным гнездом. Они отвечают за постоянную подачу определённого напряжения на процессор, вне зависимости от его нагрузки и нуждаются в эффективном охлаждении. Чтобы воздух мог спокойно проходить через них, радиатор пришлось поднять над процессором с помощью выступающей медной пятки, опирающейся на ядро процессора. Но часть воздуха ещё и проходит снизу материнской платы, охлаждая её с обратной стороны.
Давайте посмотрим на материнскую плату barebone платформы Shuttle SB86i. Она построена на базе чипсета i915G в соответствии со стандартом BTX. И вот как примерно выглядит расположение на ней элементов:
Как видите, сразу за процессорным гнездом установлены радиаторы системного чипсета, а слоты DIMM, PCI Express 16x и PCI 2.3 размещены параллельно, чтобы воздух мог проходить и через них. Вот как выглядит материнская плата на фотографии:
Видите, как процессорное гнездо LGA 775 повёрнуто под углом 45о к самой плате? Это сделано специально, чтобы воздушный поток, проходящий под радиатором, рассекался об край гнезда и эффективнее проходил по поверхности материнки.
Вы могли заметить, что расстояние между слотами памяти DIMM так же чуть больше, чем у стандартных ATX материнских плат. И тем не менее, память не находится на линии воздушного потока от процессорного кулера.
Но компания Shuttle не ошиблась в расчётах материнской платы. По стандарту BTX достаточно, чтобы лишь одна сторона одного модуля памяти попадала под воздушный поток от процессорного вентилятора. В этом случае диаграмма распределения воздуха возле модулей памяти Shuttle XPC SB86i будет выглядеть следующим образом:
Как видно, в платформе Shuttle SB86i один модуль памяти охлаждается эффективнее, чем второй, но и на второй приходится существенная часть воздушного потока, так что перегрев памяти здесь не будет грозить.
Процессорный кулер прикручивается четырьмя шурупами к корпусу платформы через материнскую плату и в итоге занимает большую часть внутреннего пространства SB86i, как это видно на фотографии.
На материнской плате имеется только один разъём ATA-100, который так же расположен продольно, чтобы не мешать воздуху. Возле него установлены четыре порта Serial-ATA 150, к двум из которых уже подключены кабели.
Слотов расширения в платформе Shuttle XPC SB86i два: PCI Express 16x и PCI 2.3. Они установлены не как обычно, в левой части платформы, а в правой, как было в модели SB81P. Но стандарт BTX требует, чтобы видеокарта устанавливалась ближе к процессору, радиатором в сторону основного воздушного потока. Поэтому здесь PCI Express расположен слева от PCI 2.3. Что это означает? Вы не сможете устанавливать видеокарты, которые имеют двойную панельку расширения, такие как His Excalibur ICEQ X800XT IceQ II,
но возможно сможете установить двуслотовые видеокарты, которые имеют одну панельку расширения, но система охлаждения которых выходит за рамки одного слота.
Но двухслотовые видеокарты официально не могут быть установлены в SB86i. Хотя, у энтузиастов всегда остаётся шанс немного модифицировать видеокарту, чтобы она стала более компактной.
Жёсткие диски устанавливаются в верхней части корпуса SB86i в специальные корзины. Чем охлаждаются винчестеры, честно говоря, не понятно. В соответствии с требованиями стандарта BTX, жёсткие диски вместе с оптическим приводом должны охлаждаться блоком питания, но здесь винчестеры установлены над блоком питания. так что, скорее всего здесь будет использоваться стандартная конвекция (естественное движение воздуха). Обратите внимание - к двум корзинам для жёстких дисков уже проложены кабели Serial ATA для питания и передачи данных. Модель Shuttle SB86i рассчитана на использование винчестеров с интерфейсом Serial ATA. И чтобы одновременно установить оптический привод и жёсткий диск с интерфейсами Parallel ATA, придётся очень потрудиться.
Корзины снимаются очень просто - достаточно открутить по одному болтику, чтобы они выдвинулись и оказались у вас в руках.
На каждой корзине в местах крепления жёсткого диска установлены резиновые подушечки, сквозь которые и проходят шурупы. Эти подушечки крепко прижимают жёсткий диск и демпфируют колебания винчестера. В итоге вибрации от жёстких дисков не передаются на корпус, а гасятся ещё в самих корзинах.
Так как одна корзина расположена прямо над блоком питания, то если у вас в компьютере будет установлен один винчестер, его лучше устанавливать в задней корзине, поближе к вентиляционным отверстиям. Мы ещё проверим, насколько хорошо он будет охлаждаться в процессе тестирования.
Последнее, что мы сделали перед тем, как начать тестирование, - это проверили как легко устанавливаются в SB86i длинные PCI платы. Выяснилось, что делается это очень просто, так как корпус платформы очень длинный и места здесь на всё хватит.
Мы уже тестировали системы на базе i915G и лично мне не очень интересно, какие цифры покажет SB86i в бенчмарках. Намного интереснее узнать, как там что будет греться и насколько сильно будет шуметь. Но для этого мы здесь и собрались, чтобы выяснить все особенности нового стандарта BTX. Итак, приступим к самому важному!
Тестирование
Мы решили сравнить новую платформу Shuttle SB86i с платформой SB75G2. Таким образом, мы сравним по скорости две системы на базе чипсетов i875P и i915G, а так же выясним эффективность конструкции BTX по сравнению с оригинальной конструкцией Shuttle. Действительно ли спасение возможно только при переходе на новый стандарт или же грамотно сконструированный ATX корпус в очередной раз откажется сдавать свои позиции...
Конфигурация тестовой системы
Shuttle SB75G2
-
Intel Pentium 4 2.8 GHz (800 MHz FSB, 512 Kb L2, Socket 478)
-
2x256 Mb DDR400 Kingston
-
80 Gb Maxtor DiamondMax 9 (7200 RPM, 8 Mb) S-ATA
-
Albatron GeForce FX 5700+ Pro (AGP 8x)
Shuttle SB86i
-
Intel Pentium 4 2.8 GHz (800 MHz FSB, 1024 Kb L2, LGA 775)
-
2x256 Mb DDR400 Kingston
-
80 Gb Maxtor DiamondMax 9 (7200 RPM, 8 Mb) S-ATA
-
Intel Graphics Media Accelerator 900
А так же Windows XP Pro SP1 с самыми новыми драйверами.
BIOS
BIOS платформы Shuttle SB86i вполне стандартный, Award-овский. Он имеет всего несколько отличий. Первое - возможность из BIOSа управлять яркостью подсветки индикатора на лицевой панели от 25% до 100%, а так же отключать его вовсе.
Второй момент - возможность управлять скоростью вентилятора на процессоре. Вы можете установить скорость минимальной, максимальной или автоматической, в зависимости от температуры. При минимальной скорости частота вращения лопастей вентилятора составляет менее 1000 оборотов в минуту. Ради интереса можете попробуем изменить скорость вращения с минимальной на максимальную, чтобы осознать, что нас ждёт в случае если мы сильно нагреем процессор.
В качестве опций по разгону, BIOS платформы Shuttle SB86i позволяет менять настройки задержек памяти, выбирать частоту шины памяти независимо от FSB, изменять частоту FSB с точностью до 1 МГц, изменять напряжение процессора, памяти и северного моста. Эти настройки в купе с возможностью сбрасывать настройки CMOS не открывая компьютер, представляют собой хороший потенциал для оверклокеров. Мы смогли разогнать наш тестовый Pentium 4 2.8 до частоты 3080 МГц, хотя это и не предел, да мы особо и не ставили перед собой задачи разогнать систему до максимума.
Температура и уровень шума - SB75G2 против SB86i
Первое, на что обращаешь внимание, когда включаешь компьютер, собранный на базе SB86i - это на его уровень громкости. Точнее сказать, на его тихую работу. По сравнению с ним, все предыдущие barebone платформы Shuttle XPC были просто громкоговорителями какими-то. Чтобы услышать его работу, приходится прислушиваться. Тогда, где-то там, в глубине компьютера вы услышите, как щёлкает головками жёсткий диск. Наш Maxtor DiamondMax 9 имеет уровень громкости при работе порядка 27 дБ, это очень тихий винчестер. При том, что его вибрации гасятся ещё в корзине и не передаются на корпус и не усиливаются. Причина столь тихой работы была найдена немедленно - вентилятор процессора. Система аппаратного мониторинга выставила частоту вращения его лопастей на уровне 942 оборота в минуту, поэтому его и не было слышно. В дальнейшем мы стали повышать уровень шума.
Проще всего установить в BIOS среднюю и максимальную скорость вентиляторов. В этом случае компьютер взвывал как пылесос, но я не представляю, до какого предела надо разогнать и перегреть компьютер, чтобы он завёлся на такую скорость. В обычном же режиме мы гоняли Burn-In тесты, но скорость вентилятора не поднималась выше 1200 оборотов в минуту и компьютер продолжал работать очень и очень тихо. Намного тише, чем модель SB75G2, стоявшая тут же рядом.
Но за столь низким уровнем шума мы совсем забыли про температуру. Как же чувствует себя железо внутри этих Barebone платформ? Прежде всего, нас интересует вопрос температуры процессора и температуры жёстких дисков. Старой-доброй платформе SB75G2 было сложнее, так как она не имеет встроенной видеокарты и графическая плата в любом случае будет устанавливаться в этот компьютер. Мы нагрузили SB75G2 видеокартой на базе GeForce FX 5700 PRO с отключенным вентилятором на кулере (!). В платформе SB86i мы обошлись интегрированной видеокартой. Так что новичок получил от нас фору. Тестирование проводилось в два этапа: на первом загружалась операционная система Windows XP и компьютер простаивал без действия 30 минут, после чего снимались показатели температуры жёсткого диска и процессора. Это была температура в режиме простоя. Процессор нагревался с помощью Burn-In модуля программы Sandra 2004 SP2, в котором мы использовали мультимедиа-тест с наивысшим приоритетом, который запускался 57 раз. Чтобы нагреть жёсткий диск, мы просто запускали антивирусную проверку винчестера, которая длилась около часа. Таким образом, мы получали все необходимые данные.
Напоминаем, что процессоры Intel Pentium 4 могут "комфортно" работать при температуре до 70 градусов Цельсия (в среднем), а жёсткие диски - при температуре до 50 градусов цельсия. В спецификациях винчестера DiamondMax 9 от Maxtor значилось, что он может "комфортно" работать при температуре до 55 градусов.
Несмотря на то, что Pentium 4 с ядром Northwood и Pentium 4 с ядром Prescott имеют различное тепловыделение, эта диаграмма призвана показать способности самих платформ охлаждать CPU. Как видно, в режиме простоя более эффективной оказывается классическая конструкция, а при более высокой нагрузке её уже не хватает и процессор в SB75G2 нагревается сильнее, чем в SB86i. Хотя, ни в том, ни в другом случае вентиляторы не раскручивались даже на половину своей скорости.
Но намного важнее для нас выяснить температуру жёсткого диска. В модели SB86i винчестеры размещены в верхней части корпуса и ничем не охлаждаются. В старой SB75G2 они установлены в передней части компьютера и охлаждаются общим системным вентилятором. Посмотрим, какая конструкция лучше.
Ну что же, наши предположения полностью подтвердились - вентиляция жёстких дисков в barebone платформе Shuttle XPC SB86i не продумана, поэтому даже в спокойном режиме винчестер перегревается, а при повышенной нагрузке его температура превышает максимально допустимую производителем на целых 8 градусов. В этом плане SB75G2, представляющая классическую конструкцию платформ Shuttle, поддерживает более благоприятную температуру жёсткого диска и не даёт ему перегреться даже при повышенной нагрузке.
Тестирование
Ну что же, с охлаждением и уровнем шума мы разобрались и можем перейти к показателям скорости.
PCMark04
Первый синтетический тест - PCMark04. С его помощью мы сможем оценить производительность наших тестовых систем в различных типах задач.
Преимущество SB86i видно при работе с процессором и памятью. Но всё же с жёстким диском быстрее работает SB75G2. Новый процессор Prescott очень сильно выигрывает в тестах кодировки и раскодирования файлов и при кодировке DivX видео. Сказывается удвоенный кэш второго уровня по сравнению с предыдущим ядром Northwood.
Sandra 2004
Следующий тест - Sandra 2004. По традиции, сравниваем скорость процессора и подсистемы памяти.
|
Результаты тестирования Sandra 2004 SP2 | ||
| Платформа | Shuttle SB75G2 | Shuttle SB86i |
|
CPU Arithmethics test (MIPS) | 8239 | 8194 |
| CPU Arithmethics test FPU (MFLOPS) | 3505 | 3371 |
| CPU Arithmetics test SSE (MFLOPS) | 6221 | 5857 |
| CPU Multimedia Benchmark Integer (it/s) | 21569 | 19891 |
| CPU Multimedia Benchmark Float (it/s) | 30945 | 26326 |
| Memory Benchmark Integer (Mb/s) | 4821 | 4418 |
| Memory Benchmark Float (Mb/s) | 4777 | 4440 |
| HDD Benchmark (Mb/s) | 51 | 50 |
А в тестовом пакете Sandra 2004 во всех случаях выигрывает Shuttle SB75G2. Возможно, сказывается лучшая оптимизация чипсета i875P.
Выводы
Сравнив процессоры Pentium 4 2.8 на ядре NorthWood и Prescott, мы получили неоднозначные результаты. Можно много дискутировать на тему i875P против i915, но в любом случае будущее за новыми процессорами на ядре Prescott и от этого уже никуда не деться. Но это не повод считать, что Socket 478 безнадёжно устарел. Ведь мы-то знаем, что "старички" ещё покажут себя в бою...
Компания Shuttle имеет несколько подразделений, занимающихся дизайном новых barebone-платформ. Для них очень важно создавать новые констр
