Shuttle SB86i - бесшумная barebone платформа формата BTX

Такие же ощущения я испытывал, когда открыл первый в своей жизни "шаттл". Я так же удивлялся, насколько продуманной может быть конструкция обычного компьютерного корпуса. И вот снова это знакомое чувство. Ну что же, пришло время сделать первый шаг в неизвестность. Только на этот раз, чтобы лучше разобраться в особенностях формата BTX, начнём рассматривать конструкцию в обратном порядке - разберём полностью корпус и будем последовательно собирать его.

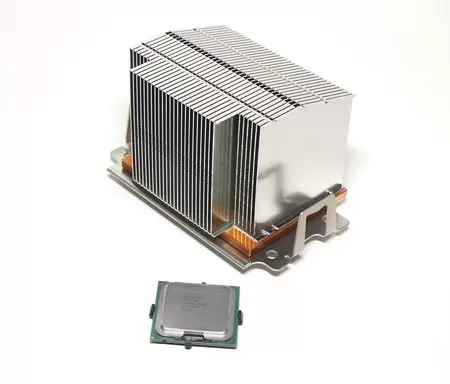

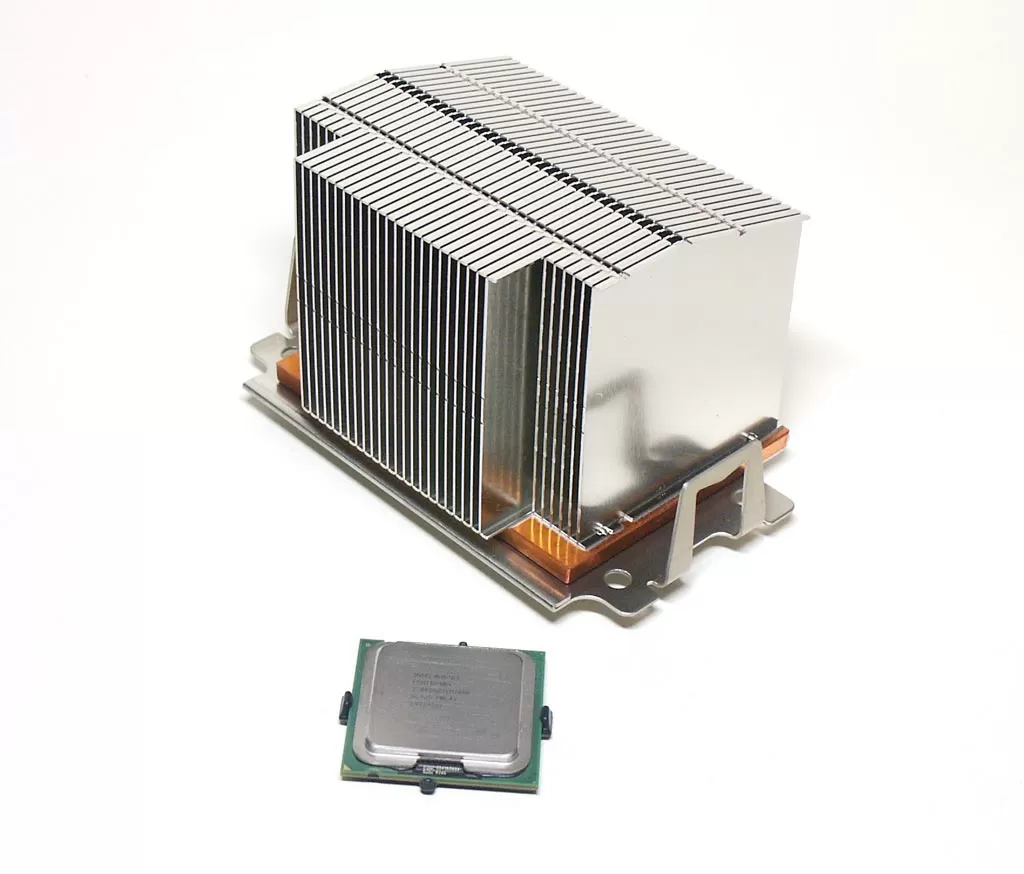

Начнём с кулера, новая конструкция которого является одним из ключевых факторов успеха нового стандарта BTX. В предыдущих моделях barebone платформ использовался кулер с радиатором на теплопроводящих трубках. Здесь же радиатор обычный - с алюминиевыми плоскими рёбрами и медным основанием.

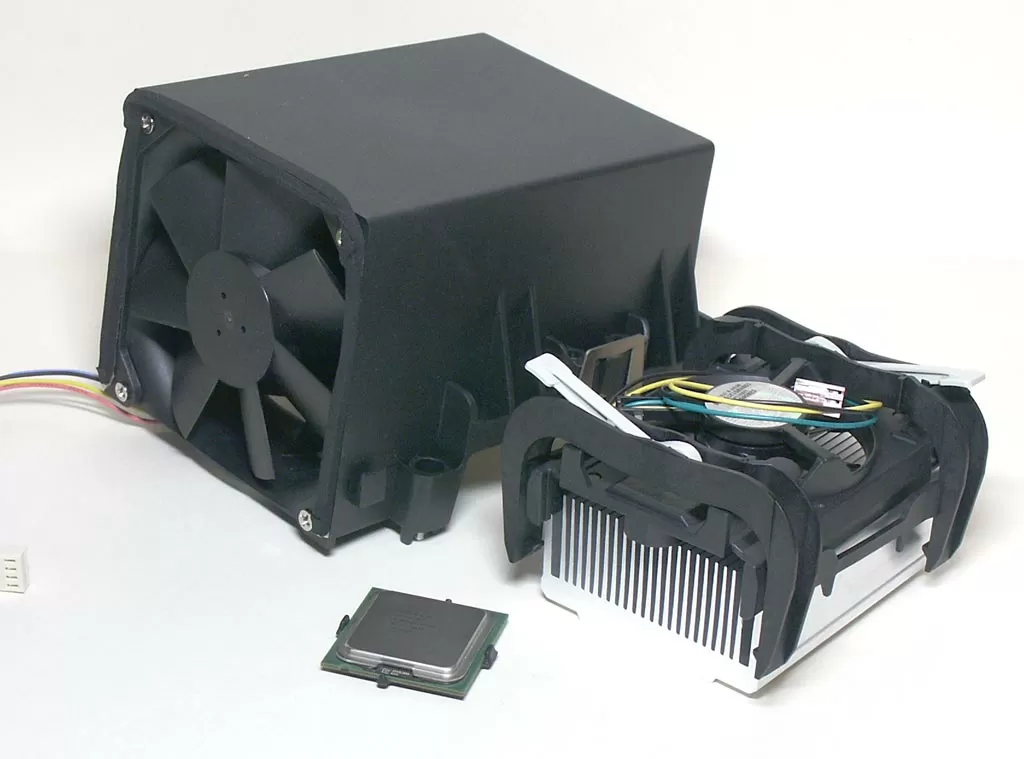

Радиатор имеет внушительные размеры и вес. Чтобы прокачать через поверхность его рёбер воздух, радиатор помещается в специальный кожух с вентилятором, после чего размеры кулера значительно увеличиваются. На фотографии ниже вы можете видеть стандартный кулер для процессоров Intel Pentium 4 2.8 формата Socket 478 и кулер формата BTX. Сравните их размеры с размерами самого процессора, чтобы, так сказать, оценить масштабы системы охлаждения формата BTX.

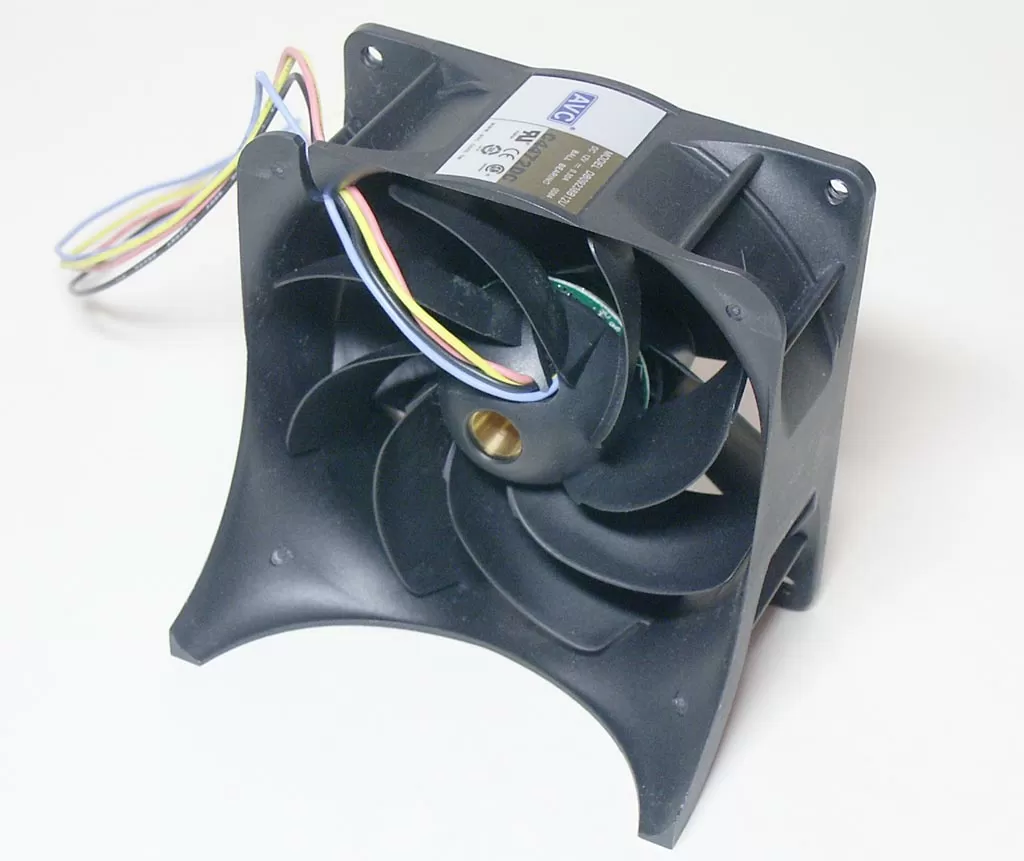

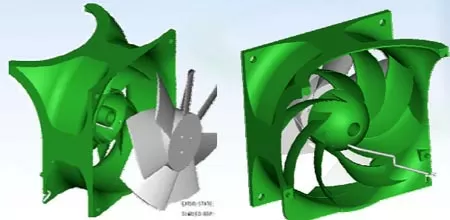

Как вы можете видеть на фотографии, спереди на кулере формата BTX наклеена поролоновая прокладка для того, чтобы вентилятор забирал воздух исключительно снаружи корпуса, но никак не изнутри. Сам вентилятор непривычно толстый - почти 4 сантиметра при диаметре практически 92 мм. Но его конструкция так же не простая: помимо движущейся крыльчатки он имеет ещё и неподвижные лопасти - статор.

Благодаря наличию статора поток на выходе из вентилятора сразу же выравнивается и становится линейным. Отсутствие завихрений воздушного потока с обратной стороны статора приводит к тому, что вентилятору становится легче прокачивать через себя воздух и его производительность увеличивается.

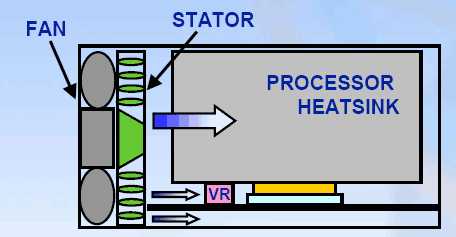

Линейный поток воздуха встречает меньшее сопротивление при проходе через рёбра радиатора и, как следствие, создаёт меньше шума. Но что не менее важно, линейный воздушный поток проходит большее расстояние за счёт того, что его скорость теряется не так быстро, как у завихрённого потока, создаваемого обычным вентилятором. Но в платформе стандарта BTX кулер должен устанавливаться таким образом, чтобы вентилятор находился перед материнской платой, тогда воздушный поток будет распределяться следующим образом:

Воздушный поток от вентилятора распределяется не только по радиатору процессора, но и проходит под ним, охлаждая элементы регулировки напряжения, находящиеся перед процессорным гнездом. Они отвечают за постоянную подачу определённого напряжения на процессор, вне зависимости от его нагрузки и нуждаются в эффективном охлаждении. Чтобы воздух мог спокойно проходить через них, радиатор пришлось поднять над процессором с помощью выступающей медной пятки, опирающейся на ядро процессора. Но часть воздуха ещё и проходит снизу материнской платы, охлаждая её с обратной стороны.

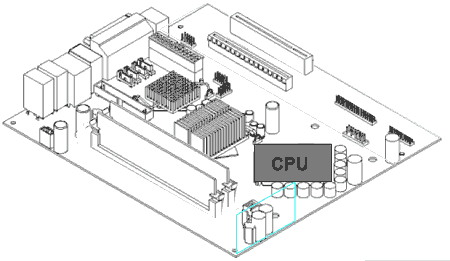

Давайте посмотрим на материнскую плату barebone платформы Shuttle SB86i. Она построена на базе чипсета i915G в соответствии со стандартом BTX. И вот как примерно выглядит расположение на ней элементов:

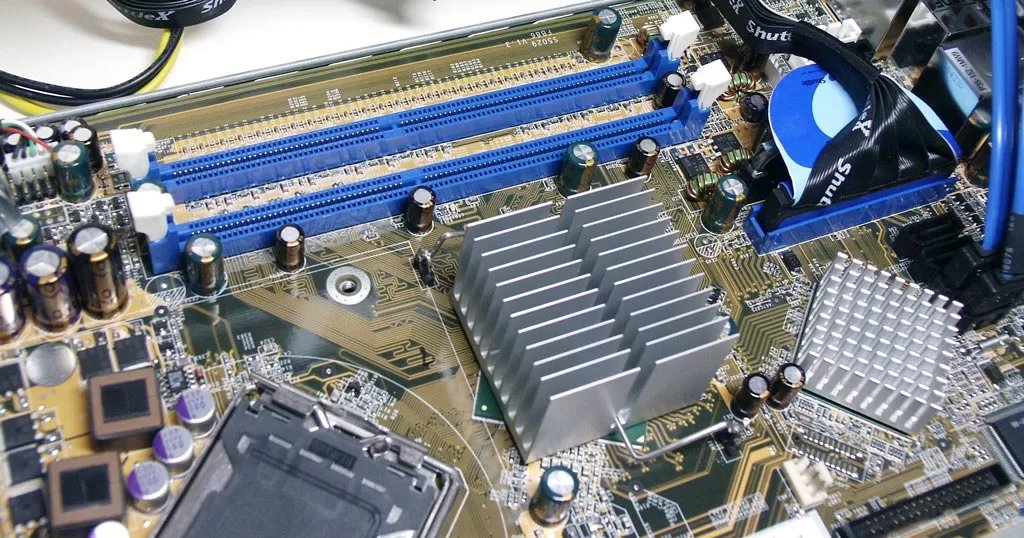

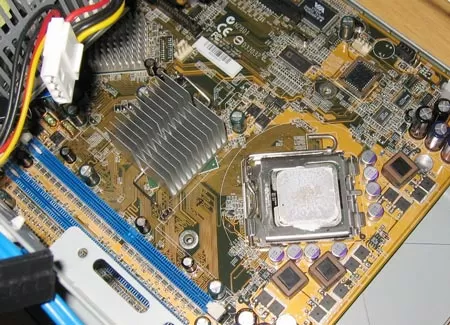

Как видите, сразу за процессорным гнездом установлены радиаторы системного чипсета, а слоты DIMM, PCI Express 16x и PCI 2.3 размещены параллельно, чтобы воздух мог проходить и через них. Вот как выглядит материнская плата на фотографии:

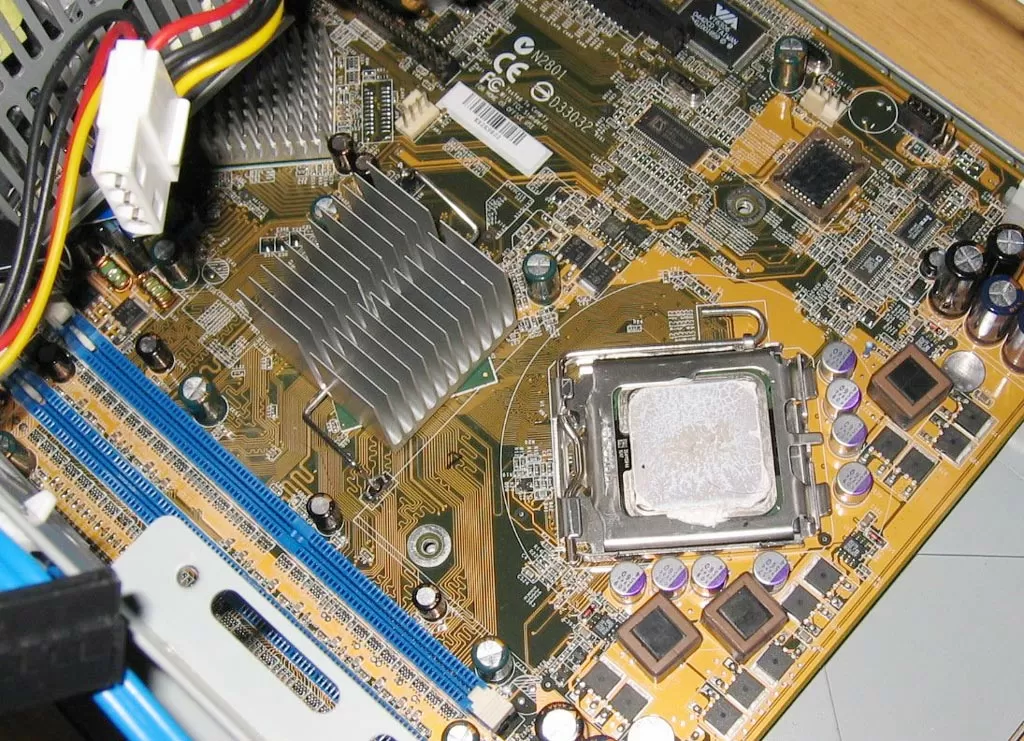

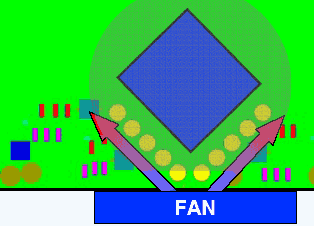

Видите, как процессорное гнездо LGA 775 повёрнуто под углом 45^о к самой плате? Это сделано специально, чтобы воздушный поток, проходящий под радиатором, рассекался об край гнезда и эффективнее проходил по поверхности материнки.

Вы могли заметить, что расстояние между слотами памяти DIMM так же чуть больше, чем у стандартных ATX материнских плат. И тем не менее, память не находится на линии воздушного потока от процессорного кулера.

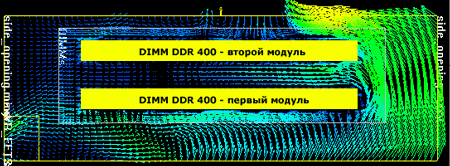

Но компания Shuttle не ошиблась в расчётах материнской платы. По стандарту BTX достаточно, чтобы лишь одна сторона одного модуля памяти попадала под воздушный поток от процессорного вентилятора. В этом случае диаграмма распределения воздуха возле модулей памяти Shuttle XPC SB86i будет выглядеть следующим образом:

Как видно, в платформе Shuttle SB86i один модуль памяти охлаждается эффективнее, чем второй, но и на второй приходится существенная часть воздушного потока, так что перегрев памяти здесь не будет грозить.

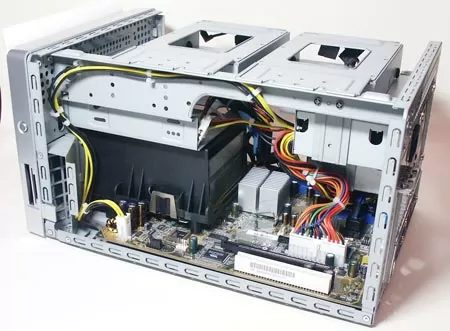

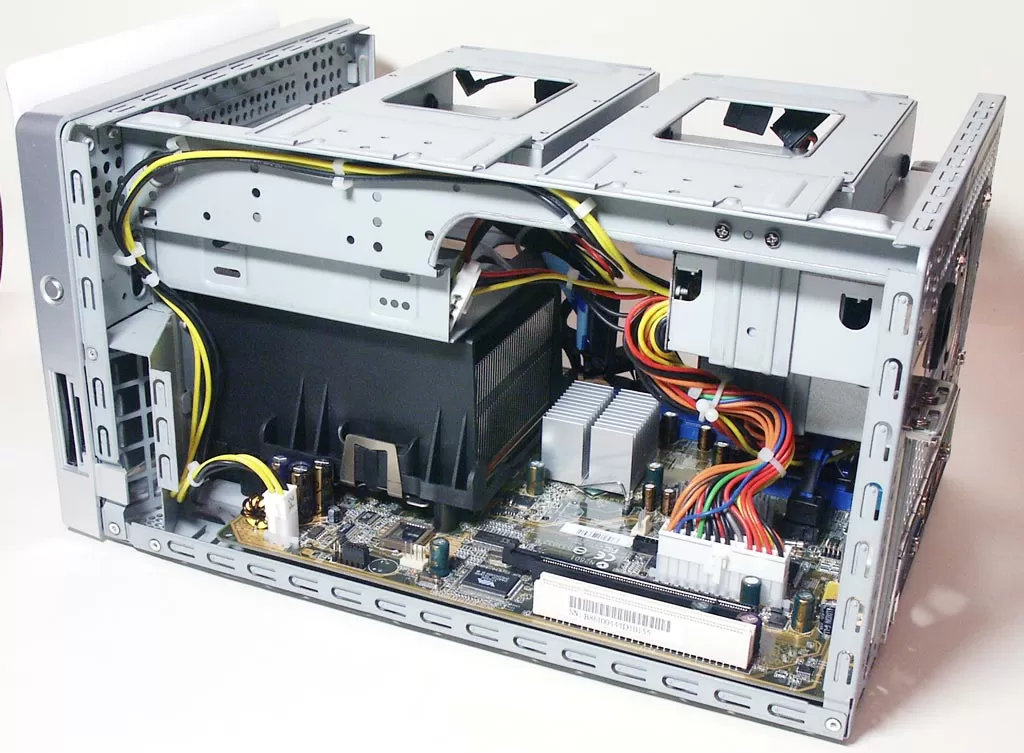

Процессорный кулер прикручивается четырьмя шурупами к корпусу платформы через материнскую плату и в итоге занимает большую часть внутреннего пространства SB86i, как это видно на фотографии.

На материнской плате имеется только один разъём ATA-100, который так же расположен продольно, чтобы не мешать воздуху. Возле него установлены четыре порта Serial-ATA 150, к двум из которых уже подключены кабели.

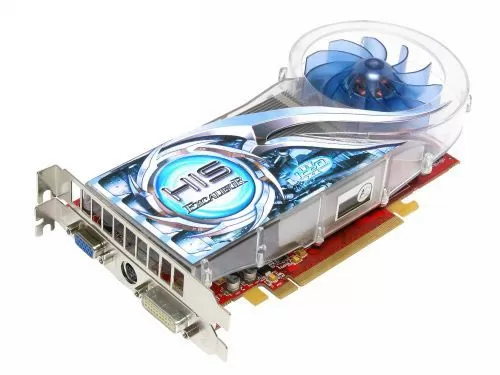

Слотов расширения в платформе Shuttle XPC SB86i два: PCI Express 16x и PCI 2.3. Они установлены не как обычно, в левой части платформы, а в правой, как было в модели SB81P. Но стандарт BTX требует, чтобы видеокарта устанавливалась ближе к процессору, радиатором в сторону основного воздушного потока. Поэтому здесь PCI Express расположен слева от PCI 2.3. Что это означает? Вы не сможете устанавливать видеокарты, которые имеют двойную панельку расширения, такие как His Excalibur ICEQ X800XT IceQ II,

но возможно сможете установить двуслотовые видеокарты, которые имеют одну панельку расширения, но система охлаждения которых выходит за рамки одного слота.

Но двухслотовые видеокарты официально не могут быть установлены в SB86i. Хотя, у энтузиастов всегда остаётся шанс немного модифицировать видеокарту, чтобы она стала более компактной.

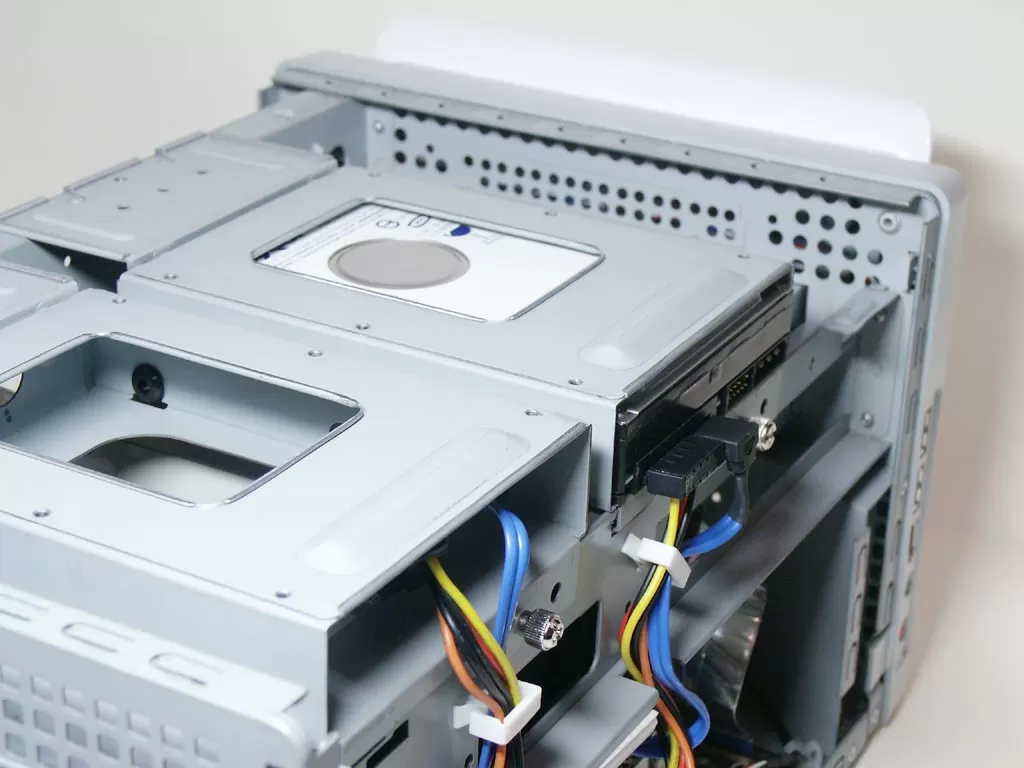

Жёсткие диски устанавливаются в верхней части корпуса SB86i в специальные корзины. Чем охлаждаются винчестеры, честно говоря, не понятно. В соответствии с требованиями стандарта BTX, жёсткие диски вместе с оптическим приводом должны охлаждаться блоком питания, но здесь винчестеры установлены над блоком питания. так что, скорее всего здесь будет использоваться стандартная конвекция (естественное движение воздуха). Обратите внимание - к двум корзинам для жёстких дисков уже проложены кабели Serial ATA для питания и передачи данных. Модель Shuttle SB86i рассчитана на использование винчестеров с интерфейсом Serial ATA. И чтобы одновременно установить оптический привод и жёсткий диск с интерфейсами Parallel ATA, придётся очень потрудиться.

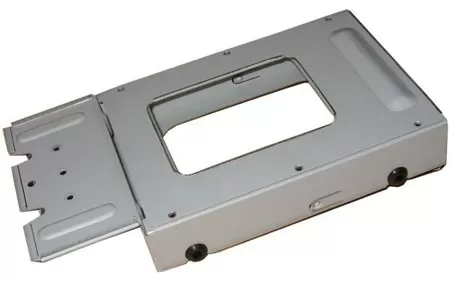

Корзины снимаются очень просто - достаточно открутить по одному болтику, чтобы они выдвинулись и оказались у вас в руках.

На каждой корзине в местах крепления жёсткого диска установлены резиновые подушечки, сквозь которые и проходят шурупы. Эти подушечки крепко прижимают жёсткий диск и демпфируют колебания винчестера. В итоге вибрации от жёстких дисков не передаются на корпус, а гасятся ещё в самих корзинах.

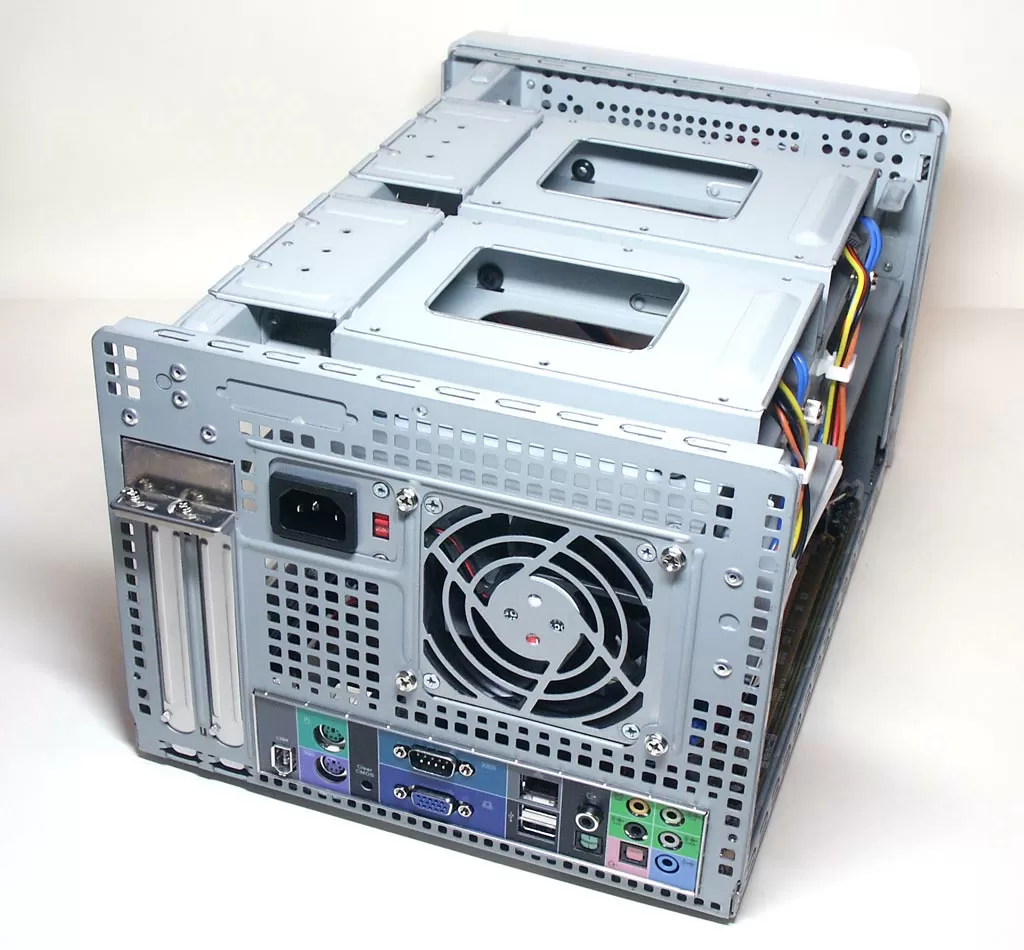

Так как одна корзина расположена прямо над блоком питания, то если у вас в компьютере будет установлен один винчестер, его лучше устанавливать в задней корзине, поближе к вентиляционным отверстиям. Мы ещё проверим, насколько хорошо он будет охлаждаться в процессе тестирования.

Последнее, что мы сделали перед тем, как начать тестирование, - это проверили как легко устанавливаются в SB86i длинные PCI платы. Выяснилось, что делается это очень просто, так как корпус платформы очень длинный и места здесь на всё хватит.

Мы уже тестировали системы на базе i915G и лично мне не очень интересно, какие цифры покажет SB86i в бенчмарках. Намного интереснее узнать, как там что будет греться и насколько сильно будет шуметь. Но для этого мы здесь и собрались, чтобы выяснить все особенности нового стандарта BTX. Итак, приступим к самому важному!
