SOYO DRAGON 400 Ultra Platinum Edition

Продукцию компании SOYO не нужно лишний раз представлять посетителям нашего сайта. Материнские платы серии DRAGON, рассчитанные на компьютерных энтузиастов, любителей качественного железа с момента своего выхода находят своих клиентов. Компания SOYO сумела интегрировать на платы серии DRAGON шестиканальный звук с оптическими и коаксиальными входами/выходами, RAID-контроллер, добавила в BIOS возможности для разгона процессора и сделала комплект поставки платы настолько полным, чтобы приравнять платы DRAGON к продукции Asus, Chaintech и прочих компаний, выпускающих почти что эксклюзивное компьютерное железо для узкой аудитории потребителей. Сегодня мы рассмотрим материнскую плату SY-KT400 DRAGON Ultra Platinum Edition для процессоров AMD Athlon XP или Duron, построенную на новом системном чипсете VIA KT-400.

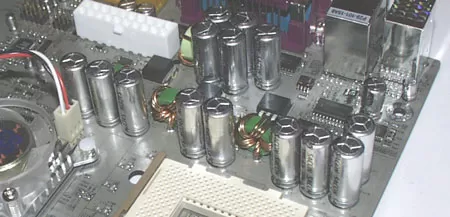

Как обычно для продукции SOYO, материнская плата DRAGON Ultra Platinum Edition поставляется в большой картонной коробке с пластиковой ручкой. Вообще, компания SOYO на чипе VIA KT-400 выпускает несколько материнских плат серии DRAGON: DRAGON lite, DRAGON Ultra и DRAGON Ultra Platinum Edition. Все они различаются интегрированными функциями и комплектом поставки, а "Platinum Edition", являясь топовой моделью в ряду SOYO DRAGON, имеет специальную печатную плату светло-серебристого цвета. Сегодня модно делать платы с серебристым покрытием. Считается, что оно защищает элементы платы от воздействия электромагнитных полей и помогает эффективнее рассеивать тепло в окружающую среду. Так, к примеру, поступают компании Triplex Millennium, выпуская посеребрёные видеокарты и Soltek, так же анонсировавшая серебряные и даже золотые материнские платы. Но компания Triplex Millennium была первой, кто стал применять серебряное покрытие для своих плат, и кто запатентовал эту технологию, так что лично я сомневаюсь, что прочие производители используют настоящие драгоценные металлы для своих плат. Вполне возможно, что это просто серебристая краска, которая улучшает внешний вид платы и не более того. Но как бы то ни было, такие вот серебряные и золотые платы всегда смотрятся на порядок лучше, чем аналогичные платы, но чёрные, белые, или красные. Рассмотрим характеристики SOYO DRAGON Ultra Platinum Edition.

Характеристики

Плата

• ATX форм-фактор, четырёхслойный дизайн

• Размер платы: 305x245 мм

• Цвет: серебристый

Система

• Платформа: Socket A

• Процессоры: Duron, Thunderbird с частотой FSB 100/133/166 (200/266/333) МГц

Чипы

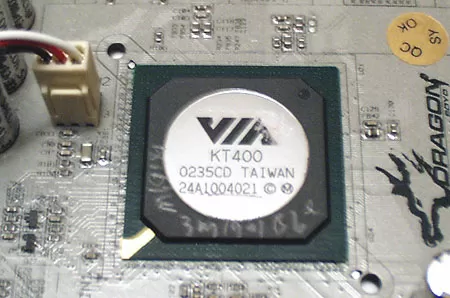

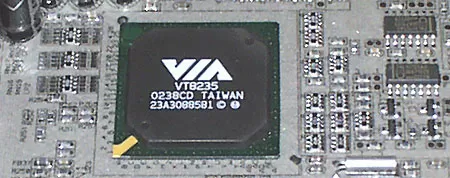

• VIA VT8377 и VT8235

  • Поддержка AGP 8x

  • Встроенный контроллер ATA-33/66/100/133

  • Связь между мостами V-Link, 533 Мб/с

  • Встроенный сетевой контроллер 10/100 Ethernet MAC

  • 6 портов USB 2.0

  • Поддержка до четырёх ATA-66/100/133 устройств

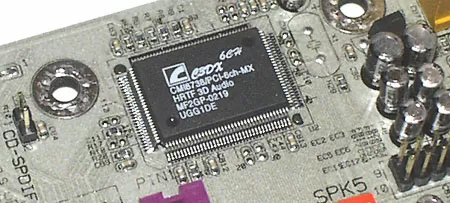

• Звуковой чип CMEDIA CMI8738 с поддержкой 5.1 звука

  • 16-битный полнодуплексный кодек

  • 6-канальный 16-битный ЦАП

  • HRTF-Based 3D Positional Audio

  • Поддерржка стандарта позиционирования C3DX на 6 каналов

  • Поддержка AC-3 в драйверах

  • Совместимость с SoundBlaster 16

  • Поддержка DLS

  • 24-Bit SPDIF In / OUT

• HighPoint HPT372 RAID-контроллер

  • Поддержка до четырёх ATA-66/100/133 устройств

  • Поддержка RAID уровня 0, 1, 0+1

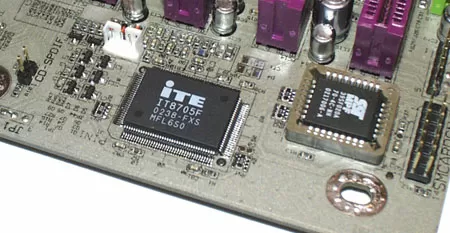

• Чип аппаратного мониторинга ITE IT8705F

Слоты расширения

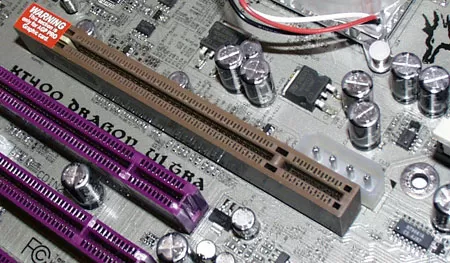

• 1 AGP Pro 1x/2x/4x/8x (поддерживаются только видеокарты с 1.5 Вольтовым питанием!!!)

• 5 PCI

BIOS

• AWARD BIOS с 2Mb Flash EEPROM

• Поддержка Plug&Play 1.0 A, DMI

• Поддержка ACPI 1.0

• Поддержка Suspend To Disk

• Поддержка частоты системной шины от 100 (200) МГц до 255 (510) МГц

• Возможность загрузки с USB накопителя

• SOYO Combo Setup нового поколения

  • Изменение напряжения VCore, VDIMM и VAGP из BIOS

  • Изменение множителя процессора из BIOS

• WOH II разгон процессора

• 4-way CIH Protection

• Контроль отключения вентиляторов

Системная память

• Три 184-контактных DIMM слота для DDR SDRAM PC1600/PC2100/PC3200

• Асинхронная работа памяти и FSB

• Максимальный размер устанавливаемой памяти 3 Гб (2Гб для DDR400)

Порты ввода/вывода

• Четыре порта для IDE устройств

• Один порт для FDD

• Коннекторы PS/2 для клавиатуры и мыши

• RG45 сетевой порт с подсветкой

• Два USB 2.0 порта

• Один EPP/ECP параллельный порт

• Два COM порта

• Аудио порт (линейный вход, линейный выход, микрофонный вход и игровой порт)

• Выход на центральный канал на панельке для звуковой карты

• Выход на задние колонки на панельке для звуковой карты

• Оптические вход и выход на панельке для звуковой карты

• Коаксиальные вход и выход на панельке для звуковой карты

• Сдвоенный PCI IDE интерфейс с поддержкой Ultra DMA 33/66/100, поддержка до четырёх IDE устройств

• Дополнительные контакты на плате:

  • Дополнительные 4 USB порта

  • irDA райзер

  • Райзер для подключения SmartCard Reader

  • Аудио райзер

  • Wake On LAN (WOL)

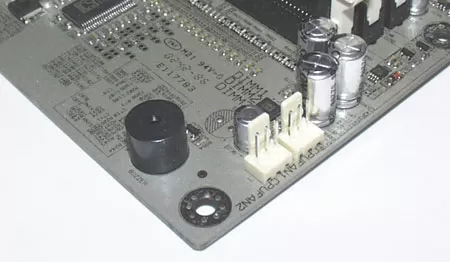

  • Четыре MOLEX коннектора для вентиляторов

Комплект поставки

• Материнская плата SOYO SY-KT400 DRAGON Ultra Platinum Edition

• Диск с драйверами

• Диск с утилитами

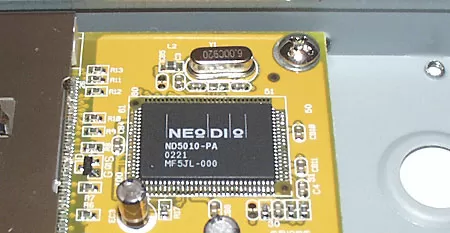

• Коробочка EBOX

• Три IDE-шлейфа

• Один FDD-шлейф

• Пакетик термопасты

• Инструкция пользователя

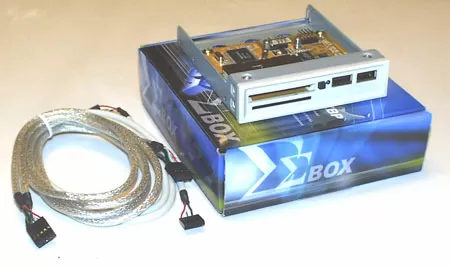

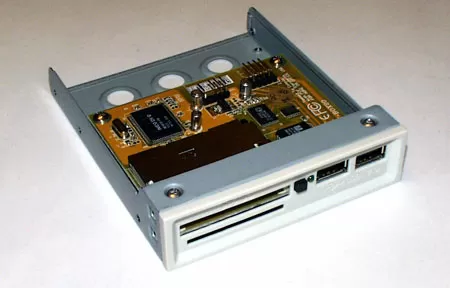

Ну что же, вполне обычная конфигурация для материнских плат SOYO серии DRAGON. Опять-таки удивляет, что SOYO в очередной раз не поставила на плату FireWire контроллер. Похоже, что маркетологи SOYO действительно решили, что FireWire - это удел плат только под Pentium 4, тем не менее, это широко распространённый стандарт, и сегодня даже недорогие платы типа ECS L7VTA имеют два IEEE 1394 порта. Однако, плата имеет целых шесть USB 2.0 портов. Вернее, два USB 2.0 порта установлены на панельке платы, а остальные четыре - в виде райзеров на плате, к которым можно подключить специальные панельки с портами. В роли такой панельки может выступать коробочка EBOX, поставляющаяся в комплекте. Но мы поговорим о ней чуть позже, а пока что посмотрим на плату более внимательно.

Тесты и впечатления

Как это обычно бывает в материнских платах серии DRAGON, компания SOYO сделала BIOS максимально дружественным пользователю и оптимизированным для разгона. В BIOS материнской платы вы можете изменять частоту шины процессора от 100 (200) до 255 (510) МГц, то есть, здесь имеется большой запас частоты, и эта материнская плата сможет работать с AthlonXP 2800+, имеющим 333 МГц шину и с будущими процессорами, теми, которые будут требовать 400 МГц шину. Правда, частота PCI, AGP шин и шины памяти не является совершенно независимой от частоты системной шины. Здесь в BIOS можно установить делитель CPU/PCI равным 3, 4, 5 и 6. Конечно, это лучше, чем ничего, но всё же хуже, чем если бы на плате был отдельный генератор частоты на шину PCI, DRAM и AGP. Множитель процессора здесь так же изменяется из BIOS в пределах 5x-18x. Напряжение процессора так может изменяться от 1.475 до 1.850 Вольт с шагом 0.025 Вольт. А вот напряжения на модулях DIMM изменяется в меньших пределах: от 2.5 Вольт (номинальное) до 2.8 Вольт с шагом 0.1 Вольт. То же самое можно сказать и про напряжение на шине AGP: так как материнская плата SOYO DRAGON KT-400 Ultra поддерживает только видеокарты с 1.5 В питанием, то напряжение может быть изменено от 1.5 Вольт до 1.8 Вольт с шагом 0.1 Вольт.

BIOS материнской платы умеет читать показания термодатчика, встроенного в ядро процессоров Athlon XP на ядре Palomino и Thoroughbred. Значения температуры процессора, его частоты, а так же частоты системной памяти пишутся на экране при загрузке системы, во время прохождения POST-тестов. В BIOS встроена защита от перегрева процессора с очень широкими пределами регулирования - аж до 120 градусов Цельсия. Вообще-то, при такой температуре процессору уже вряд ли что-нибудь поможет: он просто сгорит.

Чего нет в BIOS? Как обычно, нет того, что очень хотелось бы видеть. Прежде всего, если при разгоне процессора вы выберите частоту, не поддерживаемую им, то материнская плата не перезагрузится и придётся сбрасывать BIOS вручную. То есть, нет возможности автоматически возвращать последние стабильные установки "в случае чего".

Ну что же, пришло время посмотреть, как данная материнская плата показывает себя в тестах. Для сравнения мы использовали плату L7VTA производства компании EliteGroup на том же чипсете VIA KT-400 и SOYO DRAGON 333 на чипе VIA KT-333.

PCMark2002 Pro

Первый тест - PCMark2002 Pro от компании MadOnion, то есть, теперь уже от FutureMark (недавно компания сменила своё имя). В этом тесте мы рассмотрим, как показывает себя плата в тестах процессора, памяти и винчестера.

В этом тесте мы видим, что материнская плата SOYO выигрывает в скорости процессора и чуть-чуть проигрывает в скорости памяти и жёсткого диска. Отставание в скорости HDD можно считать за погрешность теста, а вот проигрышь в скорости памяти - это уже плохой знак. А вот почему эта материнская плата по скорости проигрывает своему аналогу на KT-333 - сложный вопрос. Возможно, дело в настройках BIOS.

SiSoft Sandra 2002 Pro

Ещё один синтетический тест, в котором нас интересует скорость процессора на этой материнской плате и скорость подсистемы памяти.

Как видно, в тесте процессора SOYO KT-400 DRAGON Ultra Platinum Edition показывает те же результаты, что и аналогичная плата на чипе DRAGON Ultra на чипе VIA KT-333, разве что чуть-чуть более медленные.

В этом тесте SOYO DRAGON Ultra KT-4000 проигрывает своему предшественнику, но опять-таки не сильно. А вот перед ECS L7VTA у обоих материнских плат явное преимущество в скорости.

Что касается памяти, то здесь нас ждёт разочарование. Материнская плата SOYO DRAGON Ultra на чипсете VIA KT-400 явно проигрывает своим конкурентам. И плата ECS L7VTA показывает, что дело здесь не в системном чипсете (хотя, и в нём тоже), а в самой конструкции платы.

Ну что же, пришло время подвести черту и сделать выводы.

Михаил Дегтярёв (aka LIKE OFF)
25/12.2002
