PowerMagic Radeon 8500 128 Мб
Беря плату в руки

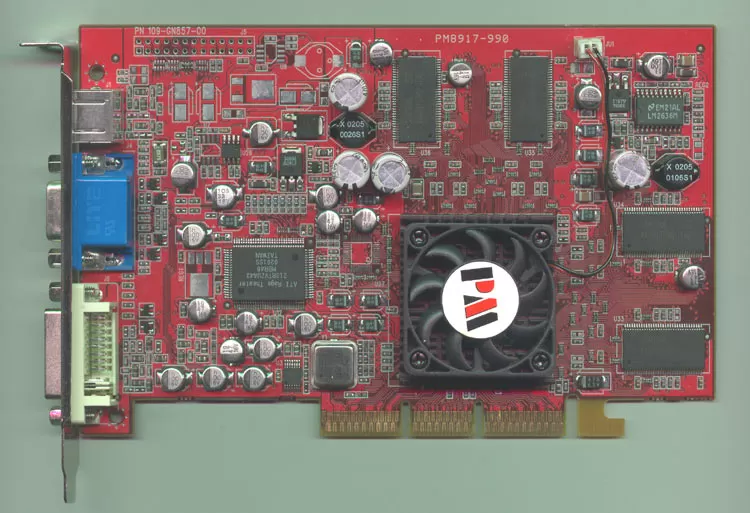

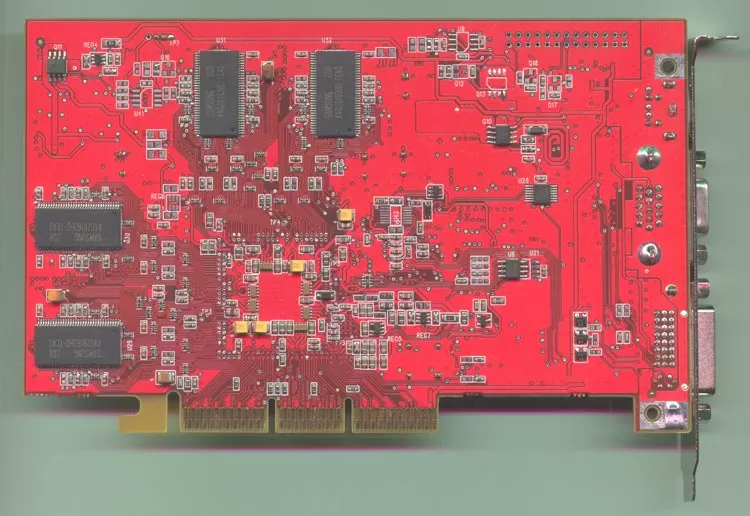

Перед нами печатная плата красного цвета, как и PowerMagic Radeon 7500. Эта плата также точно является практической копией оригинальной референсной от ATi Technologies Inc, но собранной на заводах PowerMagic. Однако, она имеет некоторые отличия от самого Radeon 8500.
Ну что же? Посмотрите сначала на панельку этой видеокарты. Мы видим, что на ней присутствуют и DVI коннектор, и D-Sub и S-Video выход. Но в отличие от других видеокарт на Radeon 8500, у PowerMagic-овской модели два выхода одновременно задействованы быть не могут. Всё потому, что на плате отсутствует чип RAMDAC, который должен быть установлен сверху слева от ядра.

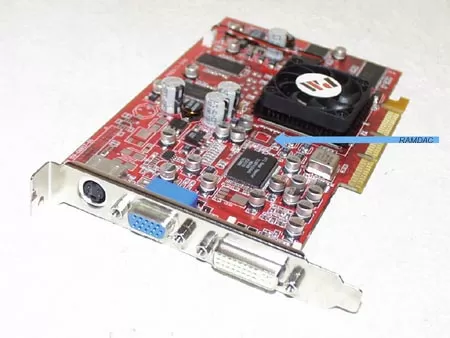

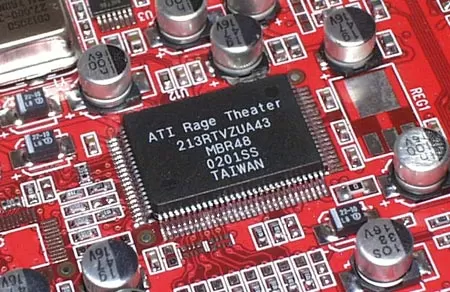

Синей стрелкой указано, где должен располагаться чип второго RAMDAC. На момент создания Radeon 8500, компания ATi уже располагала технологиями, позволяющими встраивать в графическое ядро два RAMDAC и чип вывода изображения на телевизор, как мы видели в Radeon VE и Radeon 7500, но по своим соображениям ATi не стала напрягать и без того достаточно высокоинтегрированный чип дополнительной логикой, а потому мы видим перед собой карту, которой до поддержки двух мониторов рукой подать, но этой руки у неё и нет. Зато мы видим на платах чип Rage Theater, отвечающий за воспроизведение MPEG-2 и вывод видео на экран.
Присутствие этого чипа просто необходимо, потому что без него Radeon 8500 потеряет все свои видео-функции, которыми он так славится и не сможет выводить изображение на телевизор, чего нельзя допустить.

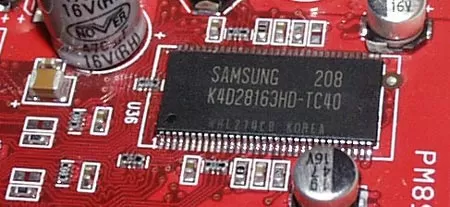

Сто двадцать восемь мегабайт памяти на видеокарте представлены восемью чипами DDR SDRAM производства Samsung со временем цикла 4нс. Это означает, что по умолчанию память может работать на 250(500) МГц.
Очень интересно, что на чипах памяти не установлено никаких охлаждающих элементов, и при этом она не только работает на номинальной частоте, но и даже гонится. Вспомним, что на GeForce3, где на чипах 3.6 нс памяти установлены огромные радиаторы, она работает на частоте, которая даже ниже номинальной - 460-500 МГц вместо 556 МГц DDR. Это лишний раз наводит на мысли о правильности дизайна плат ATi и маркетинговых уловках nVidia.
А что вообще касается охлаждения, то надо посмотреть ещё и на кулер на чипе. Он самый, что ни на есть, обычный и дешёвый. Почему-то сложилось мнение, что чем больше греется чип, тем он мощнее. В электрическом плане - да, но не в случае видеокарт и процессоров. Поэтому по охлаждению о различных чипах не судите. А что касается непосредственно модели PowerMagic Radeon 8500 128 Мб, то здесь вообще кулер приклеен к графическому чипу, так что отодрать и заменить его будет сложно.

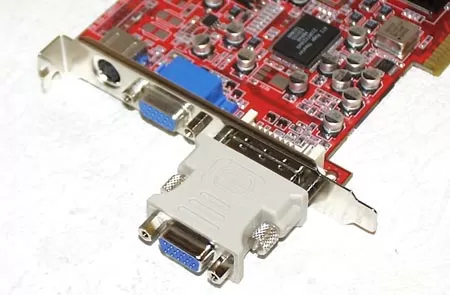

Очень интересно, что в комплекте к видеокарте всё же поставляется переходник DVI-VGA, который используется при подключении двух аналоговых мониторов. Так как здесь второй монитор не поддерживается, то и этот переходник абсолютно бесполезен и не нужен.
В общем, повторюсь и скажу, что видеокарта со 128 Мб памяти не имеет никаких особенностей - всё те же 8 чипов DDR SDRAM, только большего объёма, всё те же элементы. Разница, разве что, в отсутствии вторичного RAMDAC и мелких деталях, которые не заслуживают нашего с вами внимания.
