Pinnacle MovieBox USB - запись видео через USB 2.0

Введение

Любительская видеокамера стала таким же обычным предметом в домашнем обиходе, как фотоаппарат, телевизор или пылесос. Сегодня уже никто не удивляется тем пользователям, кто предпочитает брать с собой на торжества, банкеты или просто на природу видеокамеру вместо обычного фотоаппарата. Вот только мало кто задумывается о том, что видеосъёмка, в отличие от фотографий, требует обработки, монтажа для того, чтобы её можно было с гордостью показывать друзьям и знакомым, да и просто смотреть длинными зимними вечерами. Частенько надо что-то вырезать, добавить комментарии, простенькие эффекты и тому подобное. Любительские камеры позволяют на простейшем уровне производить какой-то монтаж, накладывать какие-то эффекты, но согласитесь - эти возможности не рассчитаны на то, что оператор будет постоянно их использовать. Есть-то они есть, но монтировать что-то на камере - это издевательство. В былые времена для монтажа потребовалось бы дополнительное оборудование - микшерный пульт, видеомагнитофон и компьютер. Сегодня достаточно лишь последнего. Конечно, если мы говорим о любительском видеомонтаже. Мощные процессоры и современное программное обеспечение позволяют с лёгкостью перегонять видео на жёсткие диски (благо, объёмы современных HDD уже практически не накладывают ограничения на длину видеофайлов), а затем монтировать его, как того будет удобно. И тут уже каждый сам себе режиссёр.

Но, стоит помнить, что видеокарты, позволяющие сгонять видео на компьютер в реальном времени стоят достаточно дорого. Современные VIVO-платы, конечно же, имеют возможность записи видео, но качество у них не то чтобы очень хорошее, да и зачастую с VIVO-видеокартами не поставляется программного обеспечения для оцифровки видео. Кроме того, даже если пользователю заблагорассудится купить плату видеомонтажа, он может столкнуться с некоторыми проблемами. Например - нехватка свободных слотов в компьютере. Особенно это касается так популярных сегодня Barebone-компьютеров, в которых зачастую присутствуют 1-2 PCI слота, да и то не всегда. А если нужно будет переписать видео на компьютер в дороге, где под рукой только ноутбук? Для этих целей были созданы внешние устройства видеомонтажа. Благо, сегодня высокоскоростные интерфейсы USB 2.0 и FireWire позволяют сгонять видео в высоком качестве. Одно из таких устройств, Pinnacle MovieBox USB мы сегодня и рассмотрим.

Компания Pinnacle, лидер в производстве решений видеомонтажа для непрофессионального и полупрофессионального использования, недавно выпустила на рынок новое устройство - внешний блок нелинейного монтажа с интерфейсом USB 2.0, MovieBox USB. Эта маленькая коробочка позволяет оцифровывать видео и звук с аналогового источника, производить на компьютере монтаж, а затем при необходимости вывести аналоговый сигнал на телевизор, видеомагнитофон или другой приёмник.

Спецификация Pinnacle MovieBox USB

Входы:

• Композитный видео вход (RCA)

• S-Video вход (4-контактный mini-DIN)

• Стерео аудио вход (2 x RCA)

• USB 2.0 или USB1.1

• Питание от внешнего блока питания

Выходы:

• Композитный видео выход (RCA)

• S-Video выход (4-контактный mini-DIN)

• Стерео аудио выход (2 x RCA)

Форматы захвата видео:

• Стандарт PAL/NTSC/SECAM

• MPEG2 (720x576,480x576 PAL,SECAM 25 кадров/с)

• MPEG2 поток данных 1-12Mбит/с для USB2 (6Mбит/с для USB 1.1)

• MPEG1 352x288 (PAL, SECAM, 25 кадров/с)

• MPEG1 поток данных 1.15 -3Mбит/с

Формат захвата звука:

• MPEG Layer 2

Pinnacle MovieBox USB поставляется в большой упаковке, оформленой в стиле Pinnacle. На коробке написаны характеристики устройства и основные его достоинства, например, то, что программное обеспечение Pinnacle Studio 8 получило 8 наград "Emmy".

Внутри коробки находятся:

• Сам блок Pinnacle MovieBox USB

• Кабель USB 2.0

• Блок питания 110/230 В, 50/60 Гц

• Подставка для установки Pinnacle MovieBox USB вертикально

• Полная версия программы Studio 8 (версия 8.6) с поддержкой русского языка

• Руководство пользователя Studio 8

• Руководство пользователя Pinnacle MovieBox USB

• Пустой компакт-диск CD-R

Что можно сказать? Pinnacle всегда радовала пользователя богатым комплектом поставки. И если для вас макулатура и красота коробки не имеют никакого значения, то вот полная версия программы для монтажа Studio 8 - это хороший аргумент в пользу MovieBox USB. Не стоит забывать, что с VIVO-видеокартами, к примеру, очень редко поставляется какое-то программное обеспечение для захвата видео.

Pinnacle MovieBox USB

На вес коробочка с MovieBox USB была достаточно тяжёлой. Мне лично было интересно, не дополнила ли компания Pinnacle свой блок MovieBox USB какой-нибудь простенькой цифровой видеокамерой :) К сожалению, нет и масса коробки с устройством уже не кажется неестественно большой, когда вы достаёте MovieBox USB из упаковки.

Сам модуль MovieBox USB имеет размеры 154x154x27 мм. Его корпус выполнен из алюминия и, судя по всему, имеет достаточно толстые стенки. Прежде, чем мы будем говорить о внешности MovieBox USB, хочу сказать, что дизайн этого устройства был разработан в студии Porshe. Я долго пытался найти какое-нибудь сходство с легендарной моделью спортивного автомобиля Porshe 911, но безуспешно. Видимо, за десятилетия принципы дизайна в студии Porshe изменились, или подход к устройствам нелинейного видеомонтажа у них просто другой, но тем не менее. Дизайн простой, как видите, MovieBox USB имеет форму квадрата с двумя закруглёнными углами.

На фотографии вверху видно, что гнёзда расположены на двух гранях корпуса. На одной (ближней к нам) располагаются гнёзда, которыми MovieBox подключается к компьютеру и питанию: два композитных выхода аудио, один S-Video выход, один композитный видеовыход, разъём USB и разъём питания.

На второй грани располагаются следующие гнёзда (слева направо): композитный видеовыход, S-Video видеовыход и два композитных аудиовыхода. Между этими двумя гранями, на округлении, вы можете видеть две круглых решёточки, напоминающие микрофон. Это не микрофон - там, под этими решётками, внутри корпуса MovieBox USB установлен вентилятор. Действительно, как выяснилось в процессе использования, модуль MovieBox USB нагревается и принудительная вентиляция здесь установлена не просто так. Правда, вентилятор работает практически бесшумно, то есть, услышать его мне не удалось, хотя воздух он перекачивал. Полагаю, что для работы с видео и со звуком это немаловажный фактор.

Конечно же, не у каждого на рабочем месте найдётся достаточно пространства для квадратной коробочки шириной 15.5 сантиметров. Поэтому, дизайнеры Porshe предусмотрели установку MovieBox USB вертикально. Для этого в комплекте поставляется алюминиевая подставка - круглое основание (на которое снизу наклеена резиновая подушечка) со стальным штырьком. В противоположном вентилятору углу корпуса MovieBox USB имеется маленькое отверстие, в которое вставляется штырёк этой подставки. В итоге получается, что MovieBox USB стоит на столе, как бы на одном из своих углов.

Без лишнего лукавства скажу, что это, наверное, самая удобная установка, потому что во-первых, сам модуль MovieBox USB легко вращается по оси, на которой установлен и пользователю ничего не будет стоить повернуть его гнёздами к себе, а во-вторых, получается, что гнёзда располагаются под углом 45 градусов к пользователю, что весьма облегчает подключение кабелей. Ну и, естественно, экономится место на рабочем столе. И хотя MovieBox USB на такой подставке стоит весьма устойчиво, мне кажется, что можно было сделать диаметр подставки чуть меньше, чем 122 мм. Но не буду спорить с дизайнерами Porshe из уважения к их 911-й модели спортивного автомобиля :)

Корпус MovieBox USB не разбирается, поэтому посмотреть на то, что установлено у него внутри, не удалось (рука не поднялась ломать то, что сделано товарищем Porshe).

Подключение и инсталляция

Так как MovieBox USB подключается к компьютеру через интерфейс USB, то этот модуль можно установить в любой момент, не вскрывая корпуса компьютера. Конечно, то, что MovieBox USB требует внешнего питания и не может питаться от шины USB, затрудняет его использование в походных условиях, скажем, при выезде на природу с ноутбуком, но с другой стороны, природа - не лучшее место для монтажа. MovieBox USB не имеет выключателя питания, поэтому этот блок будет всегда включен, когда он подключен к питанию. Здесь ничего не могу сказать ни хорошего, ни плохого, но лично я бы предпочёл иметь возможность выключить его маленькой кнопочкой где-нибудь в незаметном месте.

После подключения к компьютеру достаточно установить в CD-ROM компакт-диск с программным обеспечением Pinnacle и система (в нашем случае - Windows XP Professional) сама установит необходимые драйверы. После этого вам будет предложено инсталлировать пакет Pinnacle Studio 8, что, в общем-то, необходимо сделать для работы с видео. Кстати, Pinnacle Studio 8 локализовано для России и вы можете установить эту программу на русском языке, что облегчит дальнейшую работу (правда, виртуальный учебник всё равно на английском). Можно сказать, что система полностью готова к использованию.

Для тестирования использовалась цифровая видеокамера Sony DCR-TRV16E. Казалось бы, бессмысленно при переписывании цифрового видео переводить его сначала в аналоговый формат, а затем снова в цифровой. Но в комплекте к видеокамере не поставлялось шнура I-Link-FireWire, поэтому переписать видео через интерфейс IEEE1394 было в данной ситуации проблематично. Конечно, камера может подключаться ещё и к USB порту, но она поддерживает передачу только по стандарту USB 1.1 со скоростью 12 Мбит/с, а этого явно недостаточно для качественного видео.

Подключаем видеокамеру к MovieBox USB через S-Video вход, а сам модуль MovieBox - к USB 2.0 порту материнской платы. Теперь запускаем программу Studio 8.

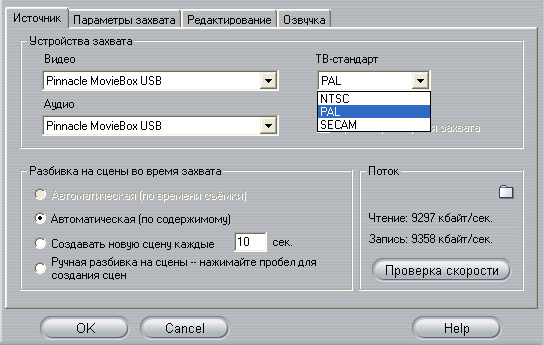

В меню "Установки источника" выбираем наш источник - MovieBox USB и настраиваем качество принимаемого потока.

Интерфейс программы достаточно простой, тем более, ещё и на русском языке. Первым делом заходим в закладку "Захват", выбираем там тип видеовхода (композитный или S-Video), на какой диск и с каким качеством записывать, включаем камеру и нажимаем на большую зелёную кнопку "Начать захват" в программе Studio 8. Во время захвата видео в правом верхнем углу будет показываться, что в данный момент записывается, а программа всё время будет показывать, сколько места остаётся на жёстком диске.

После того, как вы остановите захват той же кнопкой, Studio 8 разобьёт записанный файл на сцены (процесс этот может занять несколько минут в зависимости от длины видеофайла и мощности процессора вашего компьютера) и можно переходить к следующему шагу - непосредственно монтажу.

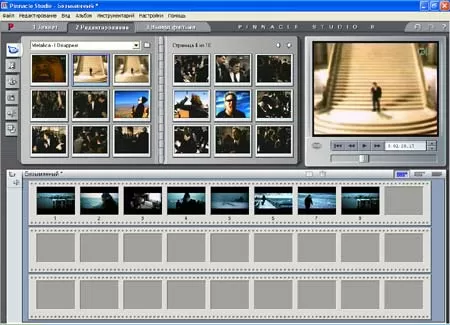

Следующий шаг можно назвать просто - сам себе режиссёр. Здесь перед нами и временная шкала (Timeline), и раскадровка, и всевозможные спецэффекты, и титры... В общем, всё, что необходимо для домашнего видео. Вам не нравится, когда одна сцена резко сменяется другой? Поставьте эффект перехода и добавьте текстовый комментарий. Вам кажется, что какую-то сцену лучше укоротить, просто кликните два раза на выбранном фрагменте и установите его начало и конец. В комплекте к MovieBox USB идёт толстая инструкция по использованию Studio 8 (правда не на русском языке), поэтому описывать все возможности данной программы мы просто не в состоянии. Кстати, с помощью Studio 8 можно редактировать и имеющиеся у вас видео-файлы, к примеру, фильм или видеоклип в форматах AVI, MPEG и MPEG2.

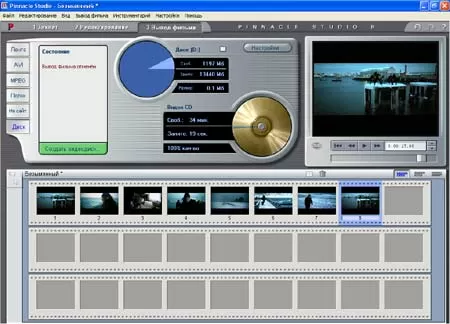

Последний шаг - это окончательная обработка видео-файла. Здесь вы можете сохранить видео в файл AVI или MPEG, вывести на внешний источник (видеомагнитофон или DVD-рекордер), записать на болванку (Studio 8 поддерживает современные приводы записи на диск) или поместить в интернет. В общем, будет куда деть обработанное видео.

Выводы

Когда мы произносим словосочетание "нелинейный монтаж", возникают ассоциации с дорогим оборудованием, с режиссёрскими пультами и профессиональными видеомагнитофонами. Для домашнего использования это оборудование, конечно, не подходит. Однако, на примере MovieBox USB мы видим, что монтаж может видео быть простым и понятным, и тем более - доступным. На момент написания обзора Pinnacle MovieBox USB стоил около 245$. Немного дороговато, но учитывая то, что MovieBox может быть использован в любых компьютерах с USB портами (настольные ПК, компьютеры типа Barebone, ноутбуки), а так же то, что в комплекте поставляется программное обеспечение Studio 8, стоимость вполне оправдана. MovieBox USB устанавливается менее чем за 15 минут, а ещё через 15 минут уже можно играться с временной шкалой ролика, оцифрованного с видеокамеры. Ещё полчаса - и готовый ролик уже записан на компакт-диске в формате VideoCD и выложен в интернете. И кроме того, появилась уникальная возможность похвастаться, что у нас на столе стоит Porshe...

Мы благодарим компанию "Мультимедиа клуб",
официального дистрибьютора Pinnacle в России
за предоставленный блок Pinnacle MovieBox USB

Михаил Дегтярёв (aka LIKE OFF)
23/07.2003
