Обзор звуковой карты Videologic SonicFury

Беря плату в руки

Радость открывания красочной коробки с SonicFury внутри нам не известна. Плата поставлялась в серебристом пакетике с одним лишь только диском. Руководства пользователя не было. Это стало ещё одной причиной, чтобы посмотреть на карту внимательнее.

Честно говоря, я уже боялся, что таких больше не выпускают. О том, что это звуковая карта высокого качества говорит, прежде всего, её конструкция. Субъективное мнение, но вы посмотрите - на плате почти нет свободного места. Это не "лысые" Fortemedia FM801 платы. Здесь чувствуется рука грамотных инженеров. Ну что ж, начнём разбирать, чего они тут сконструировали.

Как было написано выше, плата имеет PCI 2.1 интерфейс и может быть установлена в слот с напряжением 3.3/2.5 В. Прямо над контактами PCI слота установлен райзер для подключения внешней платы волнового синтеза. Чуть правее и выше и расположено сердце данной звуковой карты - цифровой сигнальный процессор Cirrus Logic CrystalSound CS4630 SoundFusion. Слева от него друг над другом расположены два AC'97 кодека Cirrus Logic CS4294 CrystalClear. Установка двух кодеков говорит о возможности этой платы выводить шестиканальный звук по стандарту AC-3. Каждый из этих кодеков способен выводить звук на четыре канала с 20-битной точностью. Одной такой микросхемы не хватило бы для вывода звука на шесть каналов, а две могут выводить звук аж на восемь колонок. Но так как эта функция не востребована, второй кодек работает не на полную мощность и воспроизводит только два канала. Однако, от установки двух кодеков именно на SonicFury есть одно очень большое преимущество. Каждый из кодеков может оцифровывать входящий стерео сигнал с 18-битной точностью. Благодаря специальной конструкции звуковой платы, стало возможным задействовать два независимых стерео входа, чтобы сделать возможность записи квадро сигнала, или просто двух стереозаписей. Скажу сразу, что два линейных входа на карте - большая редкость для потребительского рынка.

С правого края установлен порт SPDIF / I2S. Напоминает MX-Link на MX300 и Rio PC на MX-400, но простое название SPDIF / I2S говорит об универсальности этого порта. По крайней мере, для подключения к нему надо найти соответствующий шлейф.

Как и у всех звуковых карт, у SonicFury вверху установлены MPC коннекторы для подключения внутренних устройств компьютера. Как обычно, это аналоговый вход с CD-ROM (чёрный), а также два коннектора для подключения внешнего устройства (белый) и модема (зелёный). В правом верхнем углу под бурные овации мы встречаем CD_SPDIF In - цифровой вход с CD-ROM. Наконец-то мы дождались нормальной звуковой карты, на которой есть нормальный цифровой вход с CD драйва. Даже как-то не верится. Остаётся последний коннектор - белый, широкий, с восемью контактами. Как написано, сюда подключается микрофон, или гарнитура. Вообще-то, я не встречался с гарнитурой, которая подключалась бы к компьютеру таким образом. Обычно она подключается к стереовыходу и линейному входу карты, ну или в крайнем случае, к USB порту. Но вот как подключать её внутрь компьютера - это вопрос ещё тот.

Напоследок посмотрим на панель звуковой карты. Здесь пять гнёзд под штекеры и один игровой порт. Ну с последним мы знакомы, а вот про гнёзда надо поговорить побольше. Прежде всего, здесь опять же присутствуют дешёвые пластиковые разъёмы. В такой дорогой карте экономить на разъёмах... трудно понять Turtle Beach. Ну да ладно, нижнее чёрное гнездо - это стереовыход на задние колонки. Выше него - стереовыход на переднюю пару колонок (зелёный), ещё выше - линейный вход (синий) и микрофонный вход (малиновый). А вот с самым верхним гнездом надо разобраться. Это и есть тот самый VersaJack. Если перевести его название на английский, то это звучало бы как VariableJack, а на русском это можно произнести как "гнездо, выполняющее различные функции". Мы уже встречались с таким гнездом на материнской плате ECS P6ISM, где линейный вход программно переключался в линейный выход на задние колонки. Здесь же Versa может становиться цифровым выходом, аналоговым выходом, или линейным входом. Переключение происходит программно, из драйверов SonicFury. Включая аналоговый выход, вы подаёте на VersaJack каналы высокочастотника и сабвуфера для 5.1 системы. Переключение в цифровой режим позволит подключать минидисковый плеер, или цифровой AC-3 декодер, например, Videologic DigiTheatre DTS. А заставить работать вход второго DAC можно переключив VersaJack в линейный вход. Таким образом, получаем два линейных входа на одной звуковой карте.

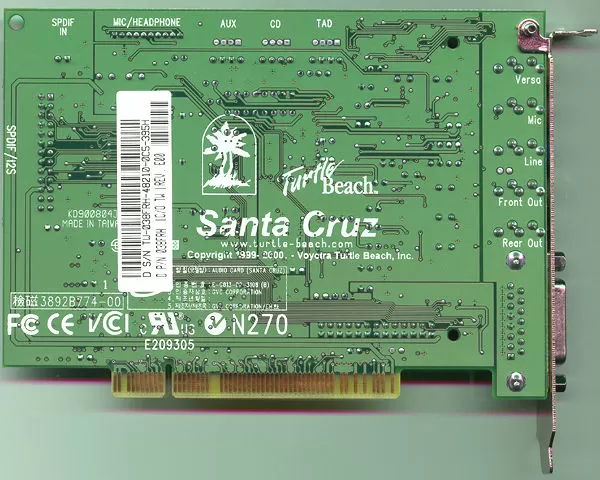

Переворачиваем карту и смотрим сзади: как и можно было догадаться, это Turtle Beach Santa Cruz. Всё те же лейблы, говорящие, что мы имеем дело с брэндом, известным каждому музыканту. Но не лейблы нас интересуют, а надписи сзади карты. Посмотрите - все выходы и входы подписаны на обратной стороне платы, а на лицевой стороне их нет. Разве кто-нибудь мог додуматься до такого - Creative, Diamond, Mediaforte? Никогда! Сколько раз я вставлял звуковую карту в компьютер, забывая подключить CD-ROM, или ещё какой кабель. Тогда приходилось лезть в инструкцию, чтобы посмотреть, куда он включается, или вытаскивать и переворачивать вверх ногами корпус компьютера. Здесь же проблема решена с необычной лёгкостью. Собирать компьютер со звуковой картой в корпусах Tower разного размера стало ещё легче. Надеюсь, что это войдёт в моду.

Вот и всё, что можно сказать про конструкцию платы SonicFury от Videologic. Очень многое в ней продумано до мелочей. Благодаря этому на карте уместились

• выход на передние колонки

• выход на задние колонки

• выход на центральную колонку и сабвуфер

• цифровой выход

• линейный вход

• дополнительный линейный вход

• микрофонный вход

• аналоговый вход с привода компакт-дисков

• цифровой вход с привода компакт-дисков

• игровой / MIDI порт

• порт для подключения микрофона / гарнитуры

• MPC коннектор для подключения внешнего устройства

• MPC коннектор для подключения модема

• порт SPDIF / I2S

• райзер для платы волнового синтеза

Неплохо? Да просто отлично. На плате есть практически всё, что нужно музыканту для полного счастья. Нет оптических входов и выходов, нет G9 разъёма (как у Siren Audio I). Но так ведь SonicFury больше делалась для игр, чем для совместимости со всеми домашними кинотеатрами.

Что поставляется в коробке со звуковой картой, я говорить не буду. В нашем случае мы имеем только один компакт-диск. Но Turtle Beach уместила на одну плату 15 входов и выходов. Что же уместит на один диск Videologic?
