Обзор системы водяного охлаждения Cooler Master Seidon 240

Введение

Раньше, чтобы приобщиться к системам водяного охлаждения, пользователь был вынужден выбирать из нескольких достаточно дорогих наборов в стиле "сделай сам", сталкиваясь с трудностями в установке (например, нарезка трубок нужной длины) и эксплуатации (отслеживать уровень жидкости). Как хорошо, что всё вокруг меняется, и теперь всё гораздо проще - можно приобрести систему СВО, готовую к работе, что называется, "из коробки". При этом по эффективности эти системы по-прежнему способны утереть нос многим башенным кулерам, занимающим добрую половину свободного пространства в небольшом корпусе, а самое главное - энтузиасты могут легко выносить тепло от процессора прочь из корпуса, не нагревая окружающее пространство. В нагруженных конфигурациях это очень полезно.

С момента своего появления, компактные СВО пережили уже несколько поколений. В новом, представленном компанией Cooler Master, увеличен теплообмен, а так же применяется более надежная помпа. И это - Cooler Master Seidon 240M.

Технические характеристики Cooler Master Seidon 240M:

По сравнению с воздушными кулерами, компактные системы водяного охлаждения способны удивить низким уровнем шума, совместимостью со всеми процессорными гнёздами, но при этом всегда будут проигрывать в размерах и, скорее всего, в цене.

Модель	RL-S24M-24PK-R1
Процессорный разъём	Intel LGA 2011 / 1366 / 1156 / 1155 / 1150 / 775 AMD Socket FM2 / FM1 / AM3+ / AM3 / AM2+ / AM2
Размеры водоблока	70 x 27 мм
Размеры радиатора СВО	273 x 120 x 27 мм
Материал радиатора	Алюминий
Габаритные размеры вентилятора (Ш x В x Г)	120 x 120 x 25 мм
Скорость вентилятора	600-2400 об/мин (ШИМ) ±10%
Воздушный поток	19,17-86,15 куб. футов/мин
Воздушное давление вентилятора	0,31-4,16 мм H2O ±10%
Время наработки на отказ вентилятора	40 000 часов
Уровень шума вентилятора (дБ(А))	19-40 дБ(А)
Тип подшипника вентилятора	Подшипник скольжения с винтовой нарезкой (Rifle bearing)
Разъём питания вентилятора	4-контактный
Номинальное напряжение питания вентилятора	12 В постоянного тока
Номинальная сила тока вентилятора	0,2 A
Потребляемая мощность вентилятора	2,4 Вт
Долговечность помпы	70 000 часов
Уровень шума помпы	< 25 дБ(А)
Разъём питания помпы	3-контактный
Номинальное напряжение питания помпы	12 В постоянного тока
Потребляемая мощность помпы	1,8 Вт

Водоблок имеет очень компактные размеры, при желании его несложно установить в HTPC. Радиатор - алюминиевый, в вентиляторах применены современные подшипники скольжения. Помпа подключается 3-контактным разъёмом, а вентиляторы - 4-контактным Molex PWM.

Внешний вид и устройство Cooler Master Seidon 240M

Не сказать, что СВО представляет собой принципиально компактную систему. Хотя с какой стороны подойти. В совокупности это готовая связка из большого радиатора, на который можно установить до четырёх 120 мм вентиляторов (по два с каждой стороны) и небольшого водоблока. Длина соединительных трубок - около 25см. Это не очень много, но достаточно для большинства современных корпусов.

Что более важно - нарастить или удлиннить встроенные водяные шланги, скорее всего, не получится, так что семь раз отмерьте, прежде чем один раз купить.

Водоблок настолько компактный, что сразу обращает на себя внимание. Именно в нём находится помпа, которая подключается к обычному 3pin разъёму. Энергопотребление помпы - 1,8Вт, работает она практически бесшумно (уровень шума меньше 25 дБ).

Основание выполнено из меди. На сайте производителя есть фотография внутренностей водоблока (по вполне понятным причинам мы разборкой заниматься не стали).

Основание ровное, отполировано неплохо, но не до зеркального состояния. Интересно, что основание крепится 12-ю болтиками с очень редким 3-угольным шлицом. Едва ли вам потребуется когда-нибудь откручивать их, ведь даже помпа здесь не подлежит замене. Правда, по утверждению производителя, её срок службы в полтора раза превышает срок службы вентилятора.

Теперь взглянем на радиатор. Его прелесть в том, что с обеих сторон он оснащён отверстиями для крепления пары 120 мм вентиляторов. Таким образом, существует, наверное, с десяток вариантов установки радиатора и вентиляторов в самых различных комбинациях.

Ясное дело, что готовая конфигурация немного усложняет установку радиатора. В частности, вынести радиатор за пределы корпуса будет достаточно тяжело. Хотя - зачем это делать? Достаточно разместить радиатор внутри корпуса, а вентиляторы закрепить снаружи, направив их на выдув. Пожалуй, самый оптимальный вариант в плане экономии места в корпусе, и сегодня многие производители геймерских корпусов уже рассчитывают свои детища на установку таких вот радиаторов.

Некоторые энтузиасты умудряются устанавливать СВО в HTPC, а радиатор выводить за тумбочку, чтобы не был виден. Таким образом, проблема отвода тепла от очень горячего процессора или видеокарты решается оригинальным и эффективным методом. Правда, модификация компьютера в этом случае получается настолько сложной, что в пору использовать полноценную компонентную систему водяного охлаждения, а решение типа "все-в-одном" все же лучше подходит для игровых машин.

Радиатор выполнен из алюминия, по конструкции мало чем отличается от десятка себе подобных - те же мелкие соты, та же огромная площадь рассеивания. Практически такие же радиаторы используются в автомобильных печках. Как показывает практика, эффективность такого радиатора более чем достаточная для любого процессора.

Кстати, обратите внимание - в системе отсутствует расширительный бачок. С одной стороны, специальный хладагент, использующийся в СВО, имеет пониженный коэффициент температурного расширения, с другой стороны, долива и обслуживания система не требует. Да и небольшим буфером все же являются боковины радиатора, так что можно не беспокоиться, что от нагрева его разорвет или наоборот - сдавит при охлаждении.

Продувать такую конструкцию - задача не из лёгких. В комплекте идут два вентилятора Cooler Master A12025-24RB-4CP-F1. В них применяется подшипник скольжения с винтовой нарезкой. Подключение - 4pin с PWM. Обороты регулируются в пределах 600-2400 об/мин, при этом уровень шума составляет 19-40 дБ соответственно. Модель вентилятора проверенная, и устанавливается, кстати говоря, на Cooler Master TPC 812, который на тестировании у нас будет выступать в качестве конкурента.

В целом, конструкция не новая, и отличительной чертой Cooler Master Seidon можно назвать именно плоский водоблок. Вы можете установить его в самый тонкий и самый компактный HTPC корпус, да и на видеокарту при должной сноровке уместить его не составит труда.

Упаковка и комплектация

В такой большой коробке мог бы разместиться нетбук с сопутствующими аксессуарами. Но нет, в такой красочной упаковке находится система охлаждения для компьютера. Мы уже видим глаза покупателя, который в первый раз увидел такую коробочку, в его голове наверняка вертится мысль "И как я это буду в корпус запихивать?".

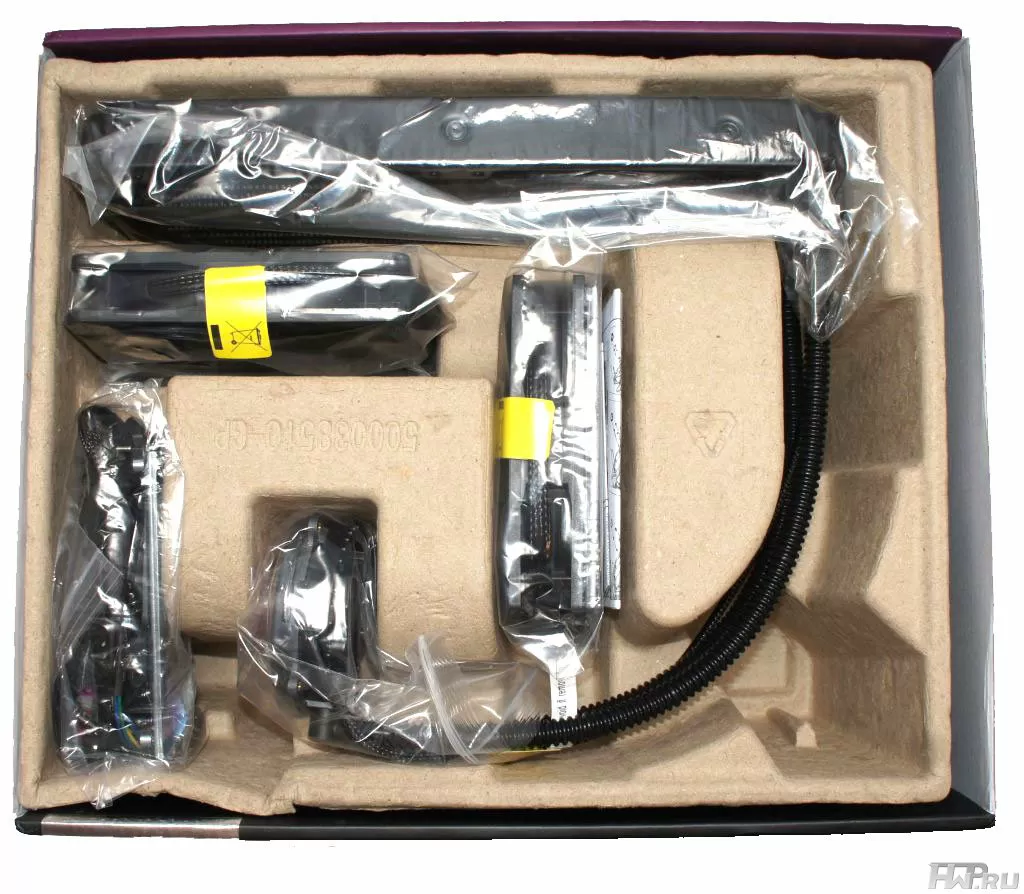

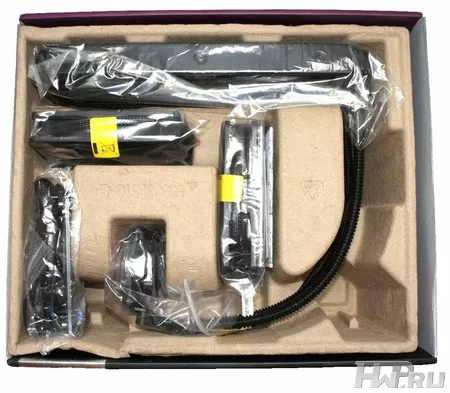

На самом деле, свободного места в коробке очень много. Внутри куча различных пакетиков, деталек. От того вдвойне приятно всё это извлекать и изучать.

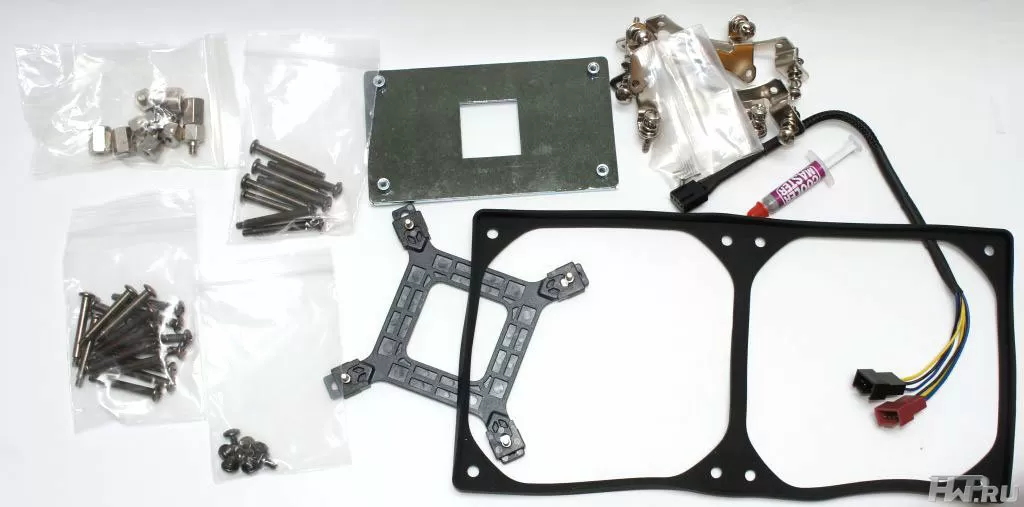

Попробуем кратко перечислить всё то, что прилагается к СВО. Смотрим на следующую фотографию.

Тут нам представляются два комплекта креплений (для Intel и AMD), набор болтов для крепления четырёх (!) 120 мм вентиляторов, комплект болтиков для крепления радиатора к корпусу, резиновую прокладку, разветвитель для подключения двух вентиляторов к одному 4pin разъёму (4pin -> 2x4pin), а также тюбик фирменной термопасты. Вполне не дурно, всё что нужно (и даже немного больше) - имеется. И заметьте - никаких бутылочек с водой для доливки, никаких трубок для самостоятельной разметки, штуцеров и прочего и прочего. Система поставляется заправленной и полностью готовой к работе.

Установка Cooler Master Seidon 240M

Надо признаться, особых сюрпризов установка СВО не принесла. Наоборот, водружать конструкцию на 775-ый сокет было достаточно легко и приятно. Сначала устанавливаем Backplate и фиксируем её с помощью больших соединительных гаек. Для удобства в комплекте имеется специальная насадка-переходник под обычные отвёртки (и под крест и под плоскую), но слегка притянуть можно и голыми руками, насадка нужна лишь под конец процедуры. Нужно учитывать, что на гайках имеются изоляционные прокладки с клеевой основой, и после их снятия они могут приклеиться к материнской плате - это нужно учитывать при демонтаже.

Затем на водоблок устанавливается пара соответствующих С-образных креплений. Подпружиненные винты очень удобно и легко закручиваются отвёрткой. Водоблок установлен. Осталось дело за малым - установить радиатор. А тут уже полёт фантазии и ограничения используемого корпуса. Главное требование - наличие сдвоенного посадочного места под 120мм вентиляторы. Если такового нет, но есть одно посадочное место - то придётся ориентироваться по месту.

Тестирование Cooler Master Seidon 240M

Для тестирования системы охлаждения мы собрали открытый тестовый стенд на базе следующей конфигурации:

CPU - Intel Xeon 3220 (4 ядра, 8 Мб L2, TDP 105 Wt)
M/b: ASUS P5B Deluxe
4 Gb RAM DDR-II
Windows 7
OCCT

Несмотря на то, что наш тестовый процессор трудится у нас не первый год, его тепловой пакет составляет значительные 105 Вт, как и у современных высокопроизводительных многоядерных CPU. Так что никаких послаблений участникам мы не даём. Стопроцентную нагрузку на процессор обеспечивает утилита OCCT, которую мы запускаем на 10 минут. Хотя практика показывает, что обычные кулеры достигают максимальной температуры за 1-2 минуты, но соблюдение технологии тестирования - превыше всего.

Сравнивать Cooler Master Seidon 240M будем с Cooler Master TPC 812. СВО против башни. Для затравки также приложим результаты, которые показывает боксовый кулер Intel с медным сердечником - чтобы обычный пользователь понял ту огромную разницу в производительности между комплектным десятибаксовым "радиатором с вентилятором" и действительно эффективными системами охлаждения.

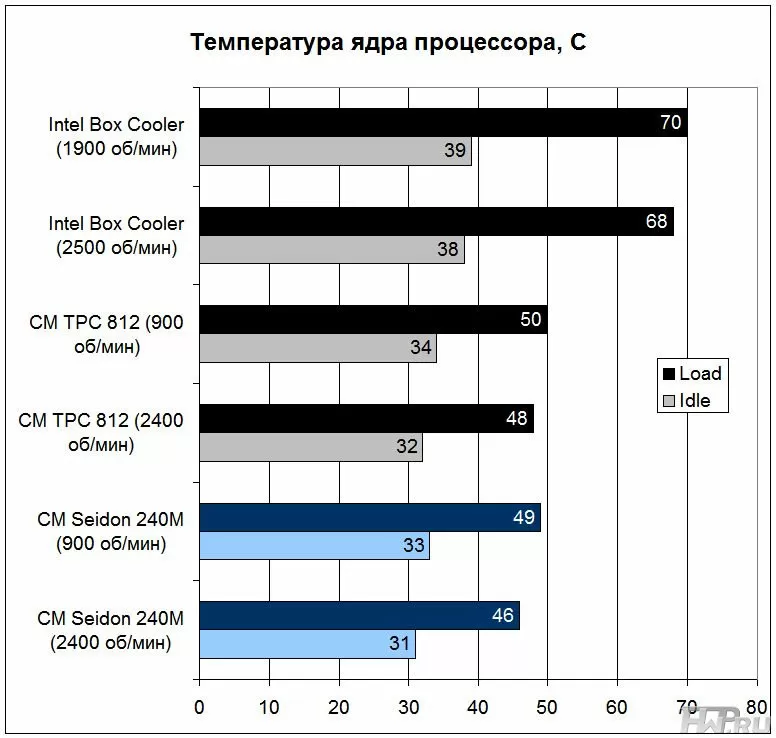

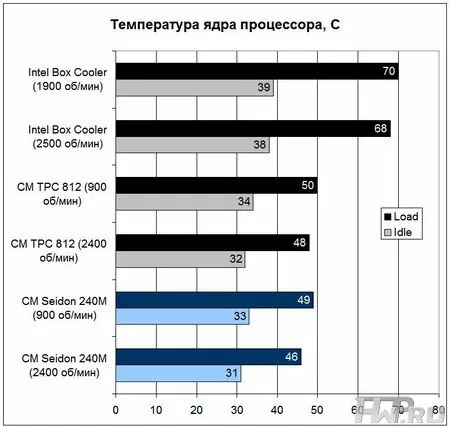

Результат вполне предсказуем. Разница между боксовым кулером и СВО достигает 22 градусов при максимальной нагрузке. С критических 70 градусов удалось опуститься до 46. Правда, это на максимальных оборотах обоих кулеров, которые в таком режиме достаточно шумны. Но самое главное, что Seidon 240M во всех тестах демонстрировал хоть и немного, но лучшие результаты, чем его воздушный соперник Cooler Master TPC 812. Разница буквально в один-два градуса, но в пользу водного решения. Но нельзя забывать, что при прочих равных башня оснащена одним вентилятором, а СВО - двумя. С другой стороны, при увеличении числа вентиляторов до четырёх, можно отбить ещё один-два градуса, и тогда отрыв станет ещё больше. С кулером Cooler Master TPC 812 такой фокус не пройдёт.

Подводим главный итог обзора - при сопоставимом уровне шума, Cooler Master Seidon 240M эффективнее Cooler Master TPC 812 на пару градусов.

Цена вопроса

На момент написания обзора Cooler Master Seidon 240M можно было приобрести по цене около 4000 рублей. Говорить о ценообразовании в этот раз не будем. Скажем лишь, что Cooler Master TPC 812 стоит около 3000 рублей.

Выводы

Cooler Master удалось создать пожалуй самую оптимальную готовую систему водяного охлаждения. Из достоинств Seidon 240M следует отметить высокую эффективность, возможность установки до четырёх вентиляторов (в самых различных вариациях) и достаточно компактные размеры системы в целом. При этом, в отличии от большинства башенных кулеров, Seidon 240M не требует десятка сантиметров пространства над процессором. Из недостатков мы можем отметить лишь достаточно высокую цену. Стоимость билета для входа в мир лёгкого и высокоэффективного водяного охлаждения составляет 4000 рублей.

Тот факт, что Cooler Master Seidon 240M является готовой и необслуживаемой системой, нельзя отнести ни к недостаткам, ни к достоинствам. Это скорее особенность. С практической точки зрения это означает, что голова пользователя не будет забита мыслями о том, что периодически нужно проверять уровень жидкости, беспокоиться о возможных протечках и их пагубных последствиях. С другой стороны, такая система сложнее в установке, так как предъявляет чёткие требования к корпусу - наличие двойного посадочного места под 120мм вентиляторы. В абы-какой корпус такую СВО не установишь (ровно как и огромную башню, как TPC 812). Так что к покупке Cooler Master Seidon 240M нужно подходить аккуратно, оглядываясь на корпус, в котором предполагается установка СВО. Но самое главное, ради чего всё это затевается - высокая производительность при низком уровне шума. Мы присуждаем Cooler Master Seidon 240M нашу награду "Отличный дизайн".

Лутовинов Максим (aka. Kok)
30/06.2013
