Обзор системы водяного охлаждения Cooler Master Nepton 140XL

Введение

Год назад мы тестировали компактную готовую систему водяного охлаждения Cooler Master Seidon 240, и вот к нам попала новая модель Nepton 140XL. Любопытно, что внешних отличий не так много, не считая габаритов, разумеется, и большая часть изменений кроется в технических деталях. Например, применяется новая высокопроизводительная помпа с увеличенным сроком службы, а также мощные вентиляторы JetFlo диаметром 140 миллиметров. Для тех пользователей, кто предпочитает именно системы жидкостного охлаждения, изменения конструкции Nepton 140XL покажутся весьма и весьма существенными, а те же из нас, кто еще не решился на установку "воды" в компьютер, возможно поймут, что "час икс" уже настал. Итак, встречаем рестайлинг системы жидкостного охлаждения Cooler Master.

Технические характеристики Cooler Master Nepton 140XL:

Модель	RL-N14X-20PK-R1
Процессорный разъём	Intel LGA 2011 / 1366 / 1156 / 1155 / 1150 / 775 AMD Socket FM2 / FM1 / AM3+ / AM3 / AM2+ / AM2
Размеры водоблока	75x69.8x49.1 мм
Размеры радиатора СВО	171x139x38 мм
Материал радиатора	Алюминий
Габаритные размеры вентилятора (Ш x В x Г)	140x140x25 мм
Скорость вентилятора	800-2000 об/мин (ШИМ) ±10%
Воздушный поток	54-125 куб. футов/мин
Воздушное давление вентилятора	0,7-3,5 мм H2O ±10%
Время наработки на отказ вентилятора	40 000 часов
Уровень шума вентилятора (дБ(А))	21-39 дБ(А)
Тип подшипника вентилятора	Подшипник скольжения с винтовой нарезкой (Rifle bearing)
Разъём питания вентилятора	4-контактный
Номинальное напряжение питания вентилятора	12 В постоянного тока
Потребляемая мощность вентилятора	3,6 Вт
Наработка на отказ помпы	70 000 часов
Уровень шума помпы	< 25 дБ(А)
Номинальное напряжение питания помпы	12 В постоянного тока
Потребляемая мощность помпы	2,9 Вт

Из характеристик следует отметить время наработки на отказ помпы - 70 тысяч часов. В отличии от традиционных систем охлаждения, в компактных СВО, помпа замене не подлежит, поэтому очень важно, чтобы это устройство было собрано с запасом надежности. В остальном же, по характеристикам никаких особенностей мы не встречаем, а значит переходим к следующему этапу.

Внешний вид и устройство Cooler Master Nepton 140XL

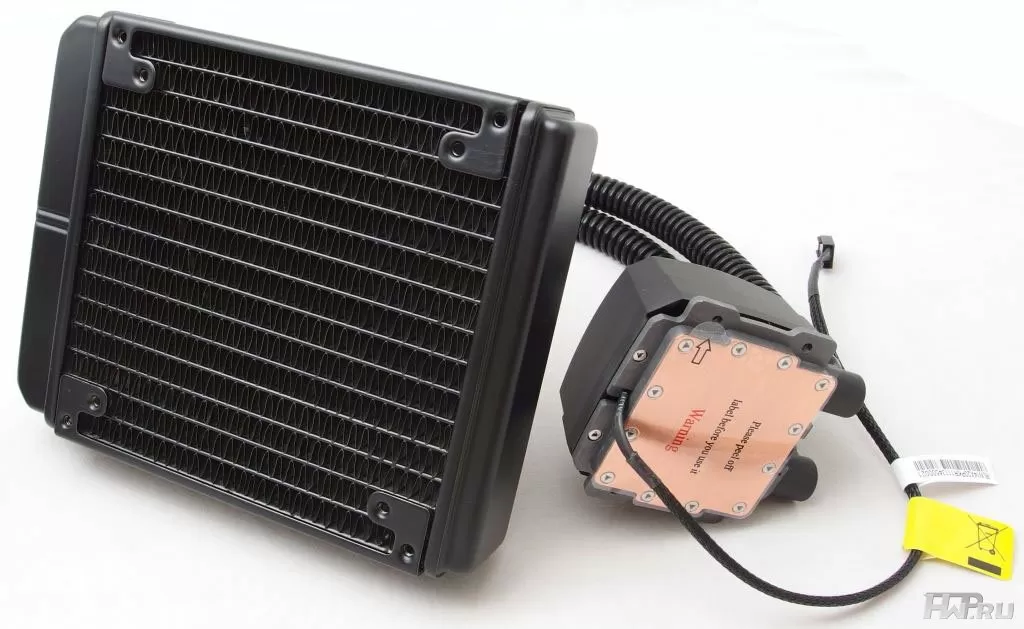

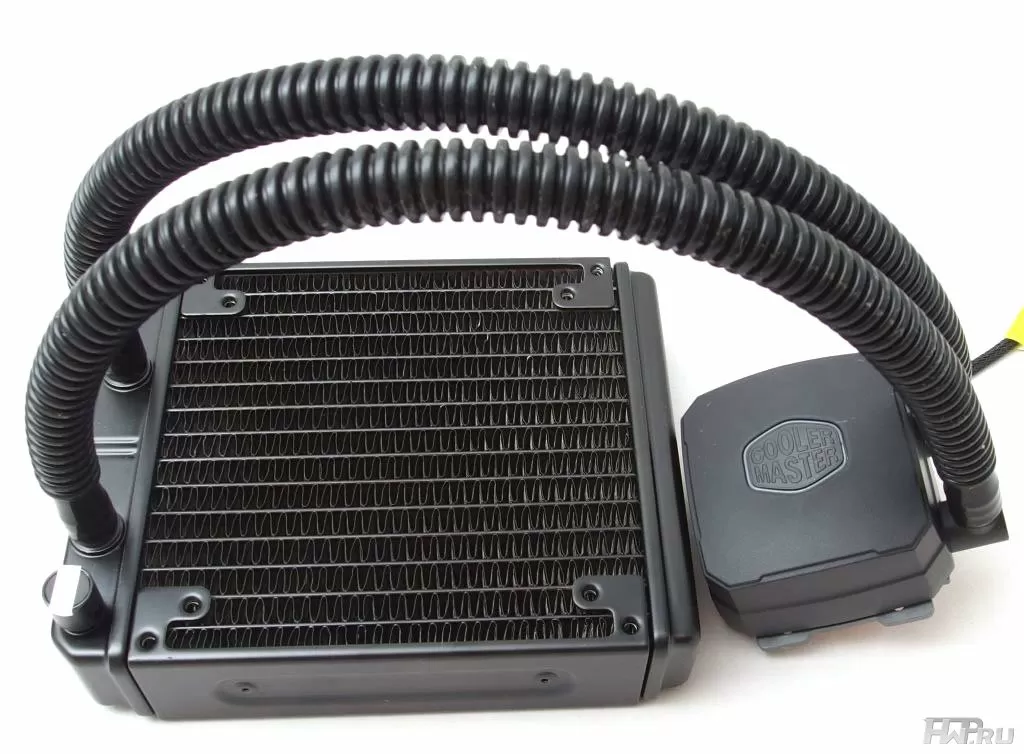

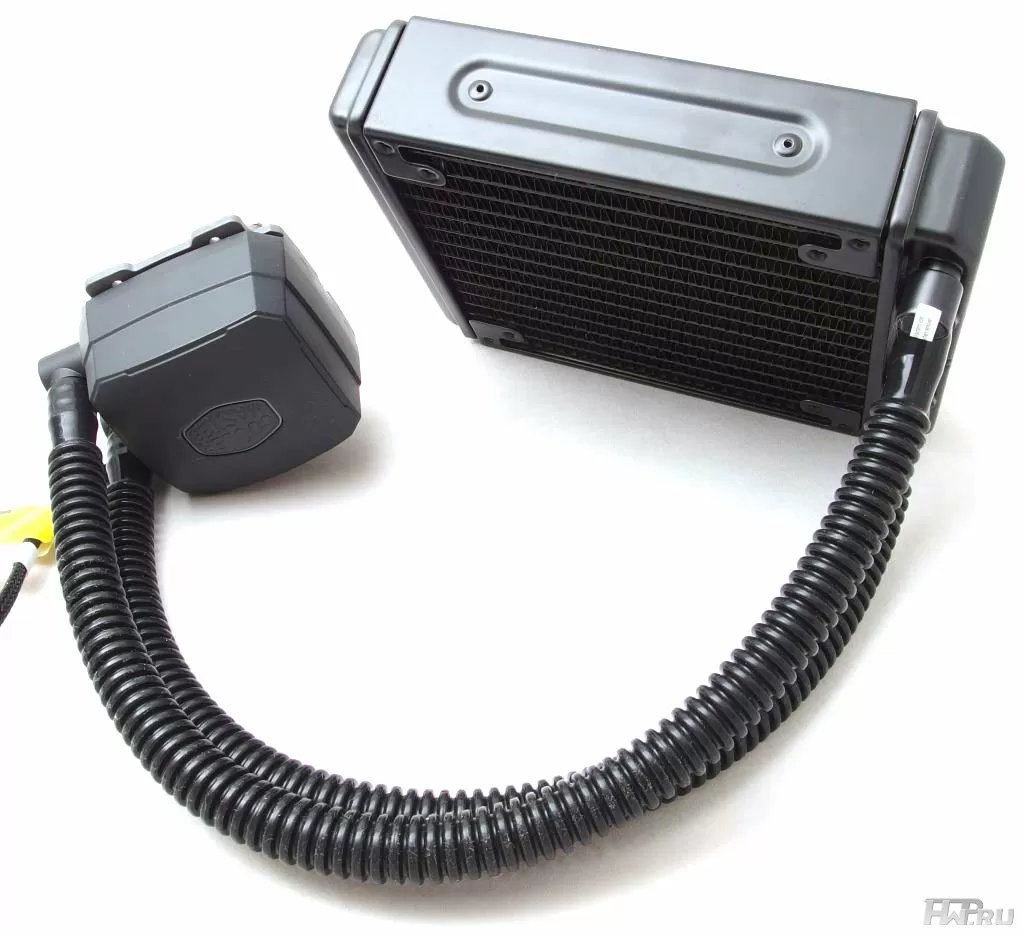

Беглый взгляд не найдёт принципиальных отличий от старой серии - компактные СВО все на одно лицо, но на самом деле различия есть и немаловажные. В этой серии Cooler Master применил новую помпу, интегрированную в водоблок, о чем мы расскажем чуть позже. Так же по сравнению с предшественником, увеличен радиатор.

Система полностью герметична и необслуживаема, что является как достоинством, так и недостатком. Плюс в том, что пользователь застрахован от протечек и его голова не забита мыслями о том, что нужно отслеживать уровень жидкости и при необходимости доливать её, как в большинстве кастомных систем жидкостного охлаждения. Минус же в жестко заданной длине магистрали (трубок) и, как следствие, некоторые сложности с установкой. Еще один минус в том, что вы не сможете масштабировать СВО, делая отвод для видеокарты или добавляя еще один радиатор, да и вынести теплообменник наружу в большинстве корпусов тоже не выйдет.

Что касается вопроса о надёжности системы, то ещё в прошлом обзоре мы говорили, что используемый в системе хладагент имеет пониженный коэффициент температурного расширения, то есть даже при перегреве вероятность разгерметизации - минимальна.

Давайте взглянем на водоблок, встроенный в помпу. Он стал заметно больше по габаритам, а также сменил круглые формы на квадратные, но что осталось без изменений - так это использование болтов под треугольный шлиц. Сделано это, видимо, для того, чтобы отбить охоту у энтузиастов что-то подкрутить или раскрутить, ведь трудно вам передать словами, насколько хочется посмотреть, как оно устроено.

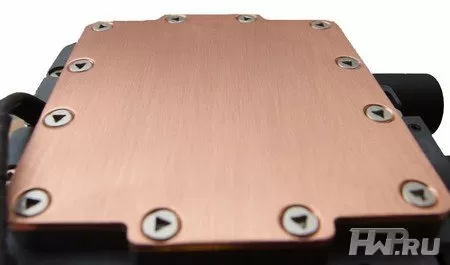

Основание обработано привычно для подобных продуктов Cooler Master, оно хоть и ровное, отшлифованное, но не полированное. Мы не станем рассуждать о том, нужна ли полировка или нет, нам важно, что основание ровное, что гарантирует хороший качественный прижим к процессору, а эстеты всегда могут взять пасту ГОИ и добиться зеркального эффекта самостоятельно.

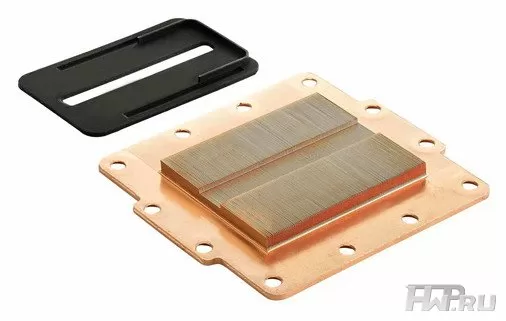

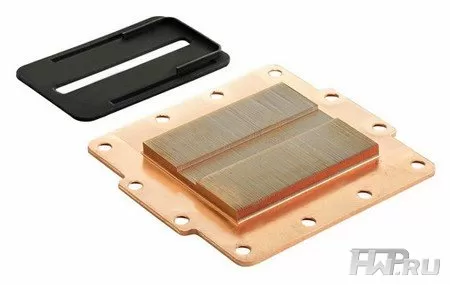

Внутреннее устройство водоблока продемонстрировано на фотографии ниже. По понятным причинам, фотография не наша и позаимствована у производителя. Обратите внимание - использована исключительно медь, а основание имеет большое количество плотно посаженных ребер, как у воздушных радиаторов, для передачи тепла хладагенту. Очень хочется проверить, насколько необходимы эти ребра, ведь жидкость - не воздух, и свободно проходить сквозь такую преграду она не может, но разбирать водоблок не входит в наши планы.

К сожалению, об устройстве новой помпы ничего конкретного мы сказать не можем. Всё что нам известно - её крыльчатка вращается с частотой 6000 об/мин, и при работе она издаёт небольшой шум. Что обидно, шум не похож на шум от других компонентом системы, и потому заметно выделяется на общем фоне. Но в закрытом корпусе помпу практически не слышно.

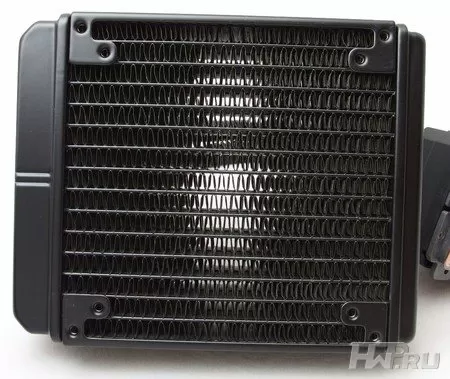

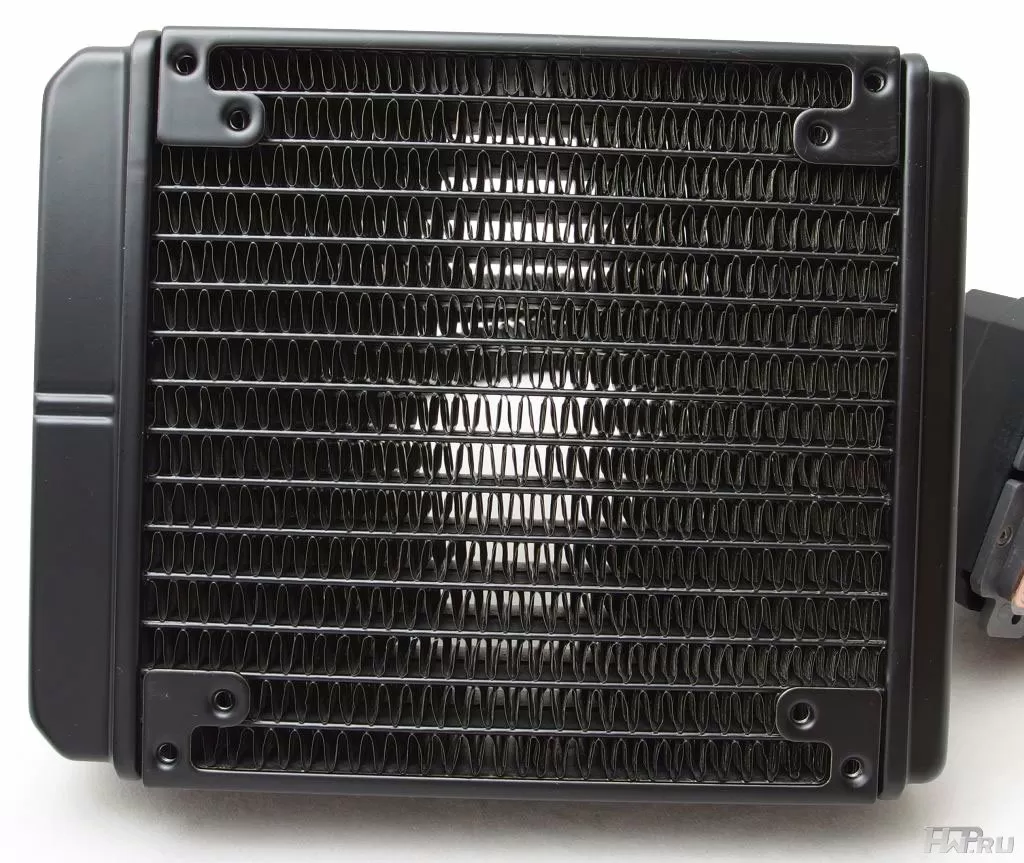

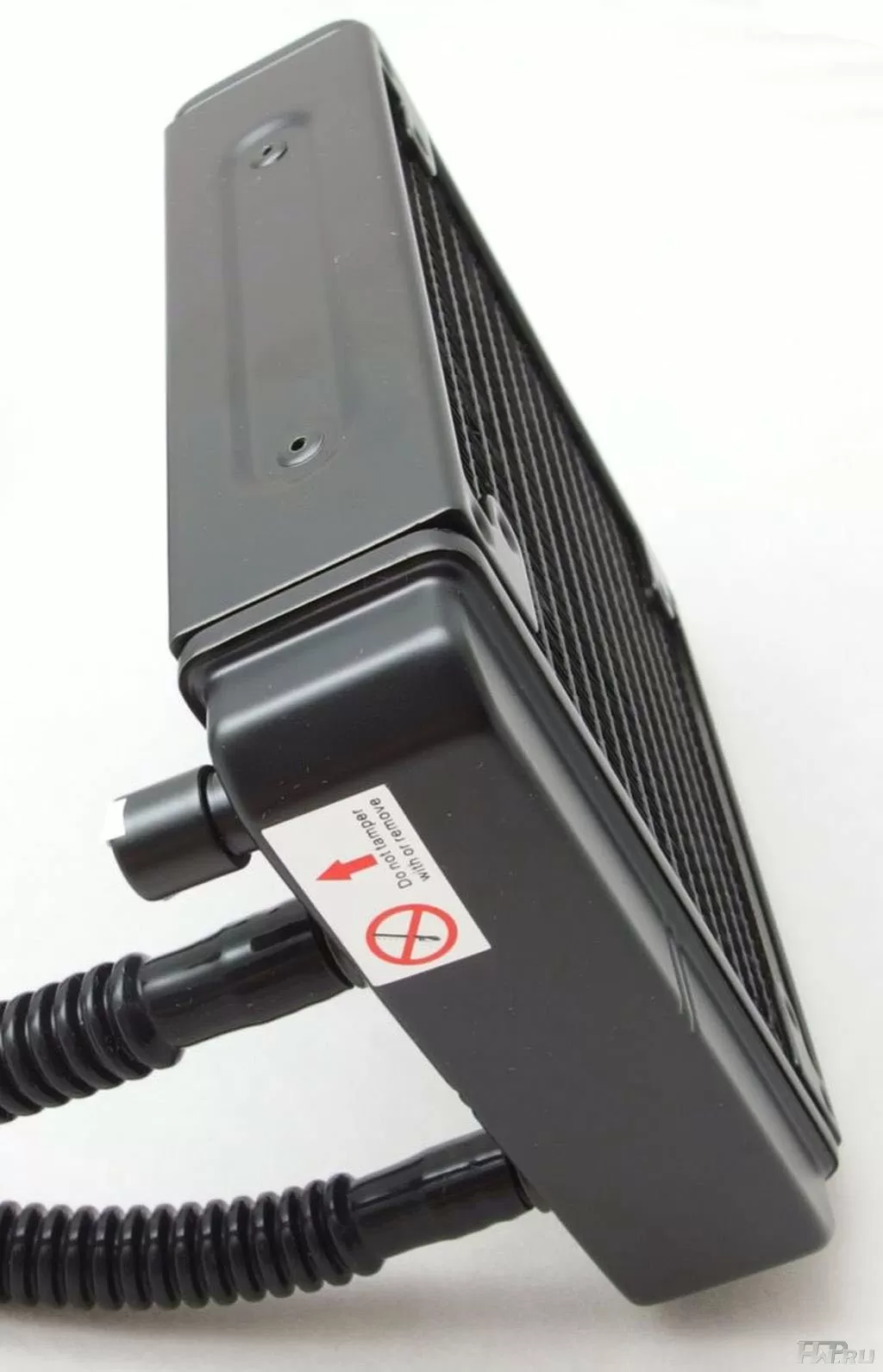

Теперь взглянем на радиатор. Выполнен он по образу и подобию автомобильных радиаторов охлаждения двигателя - конструкция эффективная, и что самое главное, проверена годами. Материал радиатора - алюминий. Габариты увеличились по всем трём осям. Теперь радиатор поддерживает установку вентиляторов диаметром 120 и 140 мм. Увеличилась и его толщина - 38 мм (против 25 мм у Seidon 120/240). По заверениям производителя, площадь радиатора выросла на треть по сравнению с предыдущей моделью Seidon 120, а это достаточно внушительно. Ведь там, где раньше требовалось охлаждение радиатора двумя вентиляторами, возможно теперь будет достаточно и одного, ну и сбросить пару лишних градусов на ядре CPU так же не помешает.

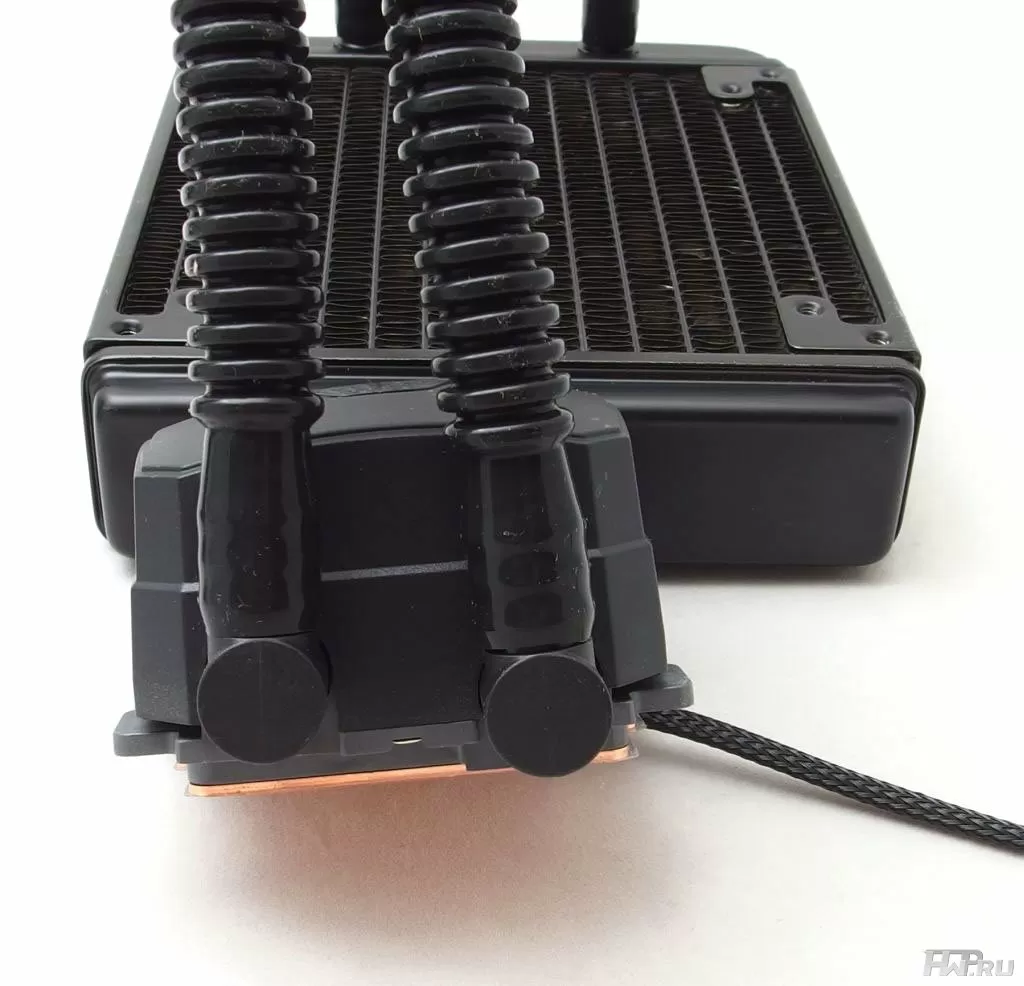

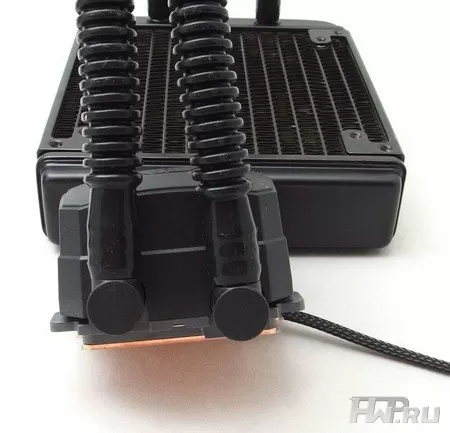

Хладагент теперь движется по действительно толстым трубкам - поперечное сечение на 66% больше, чем у Seidon 120/240, а применение гофры исключает возможность залома даже в самых сложных вариантах установки.

Ну и на последок взглянем на комплектные вентиляторы. Это семилопастные вентиляторы, с подшипниками скольжения с винтовой нарезкой (Rifle bearing), поддерживающие PWM и работающие на скорости от 800 до 2000 об/мин, внешне похожие на модель JetFlo. На нашем тестовом стенде верхний предел скорости оказался даже чуть выше - около 2200 об/мин.

Эти вентиляторы имеют вибропоглащающие резиновые прокладки, что улучшает акустические характеристики всей системы в целом.

Нам уже не терпится водрузить СВО на нашу тестовую систему, но прежде мы должны ознакомиться с комплектацией.

Упаковка и комплектация Cooler Master Nepton 140XL

В упаковке с фирменным дизайном всё разложено максимально удобно, каждому элементу комплекта отведено своё место. Плата за это - огромные габариты коробки, но её от этого только приятнее держать в руке. Понимаешь, за что отдаёшь деньги.

В комплекте с Nepton 140 XL поставляется всё только самое необходимое - набор креплений для всех актуальных сокетов Intel и AMD, фирменная термопаста, разветвитель для подключения двух вентиляторов к одному разъёму на материнской плате, а также немного маккулатуры, включая необходимое руководство пользователя.

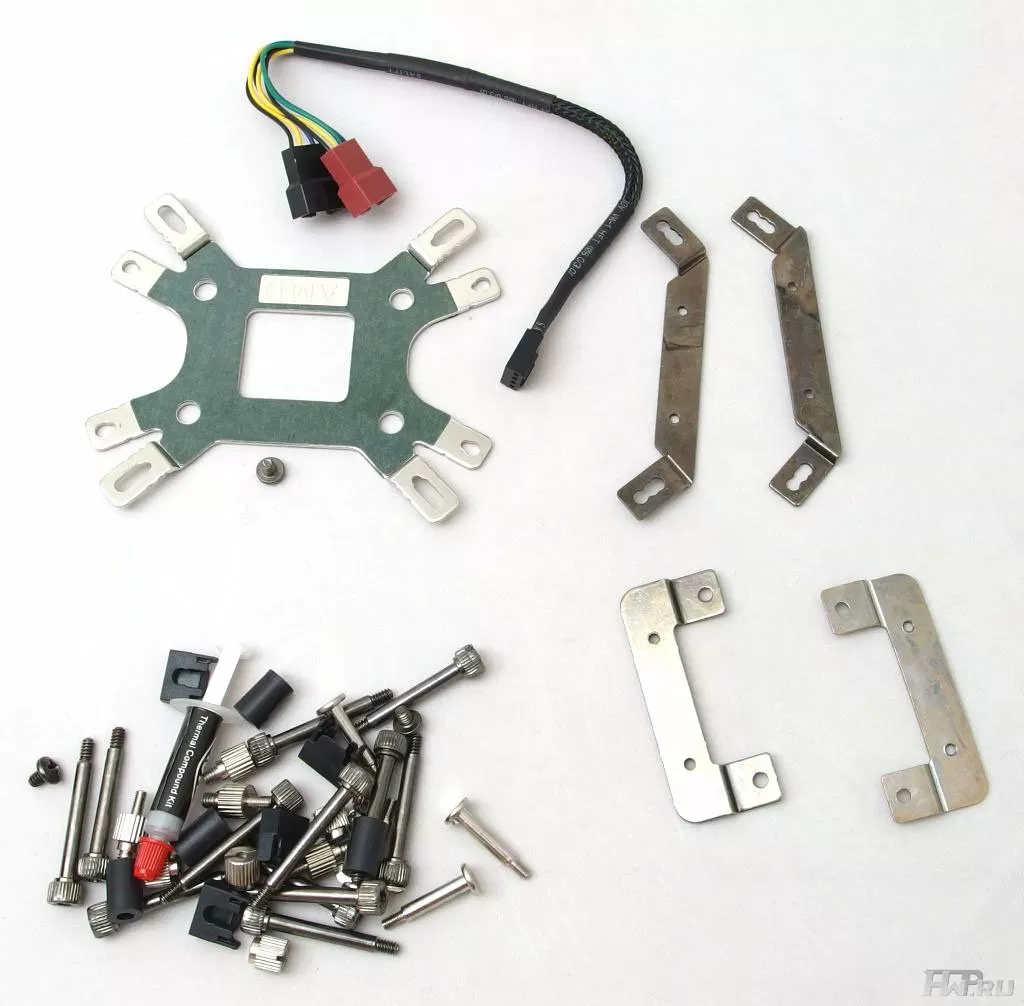

Обилие элементов крепежа не должно смущать - всё предельно просто. Вентиляторы к радиатору крепятся с помощью длинных болтов. Всего их 12 штук - восемь обычных, и четыре длинных - для крепления вентилятора к радиатору через корпус ("бутерброд" вида корпус-вентилятор-радиатор). Для установки радиатора напрямую к корпусу в комплекте имеются четыре соответствующих маленьких болтика. Все остальные элементы служат непосредственно для крепления водоблока к процессорному сокету.

Установка Cooler Master Nepton 140XL

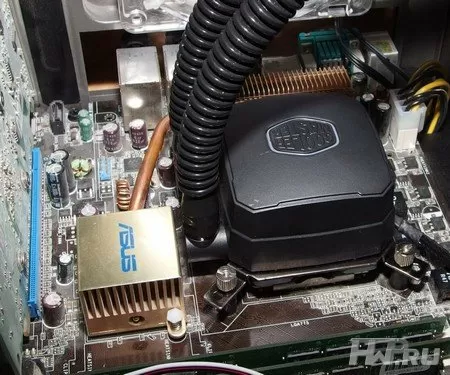

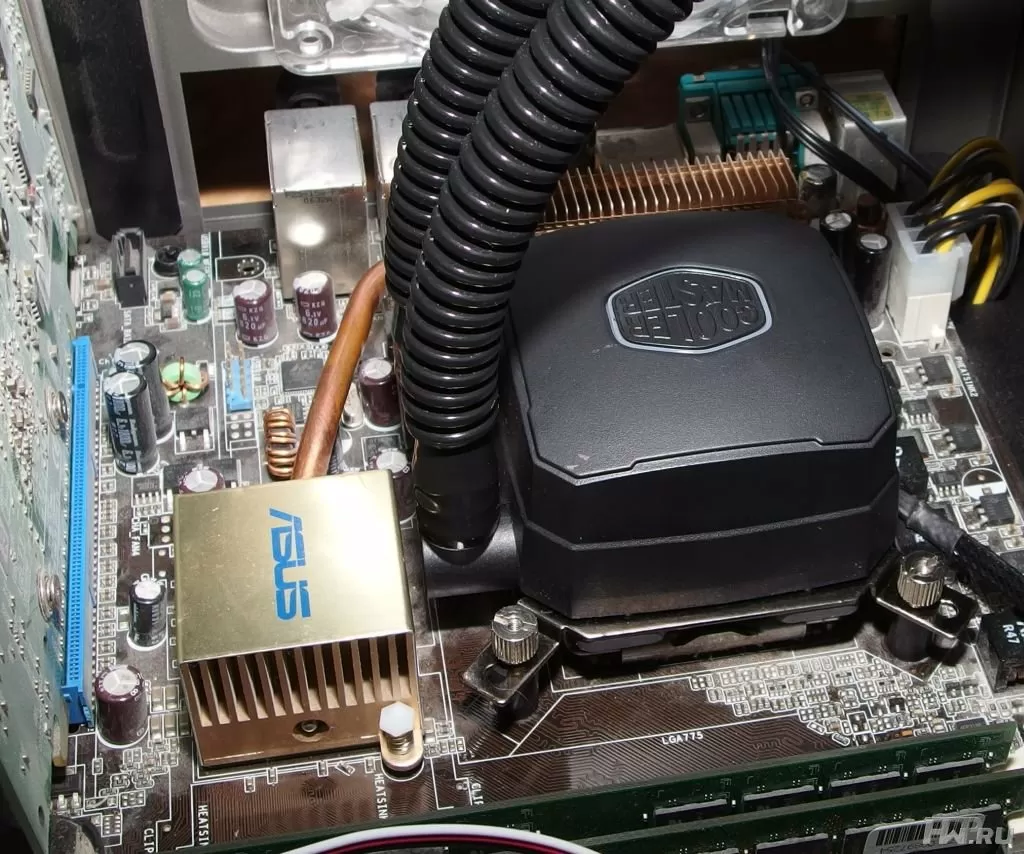

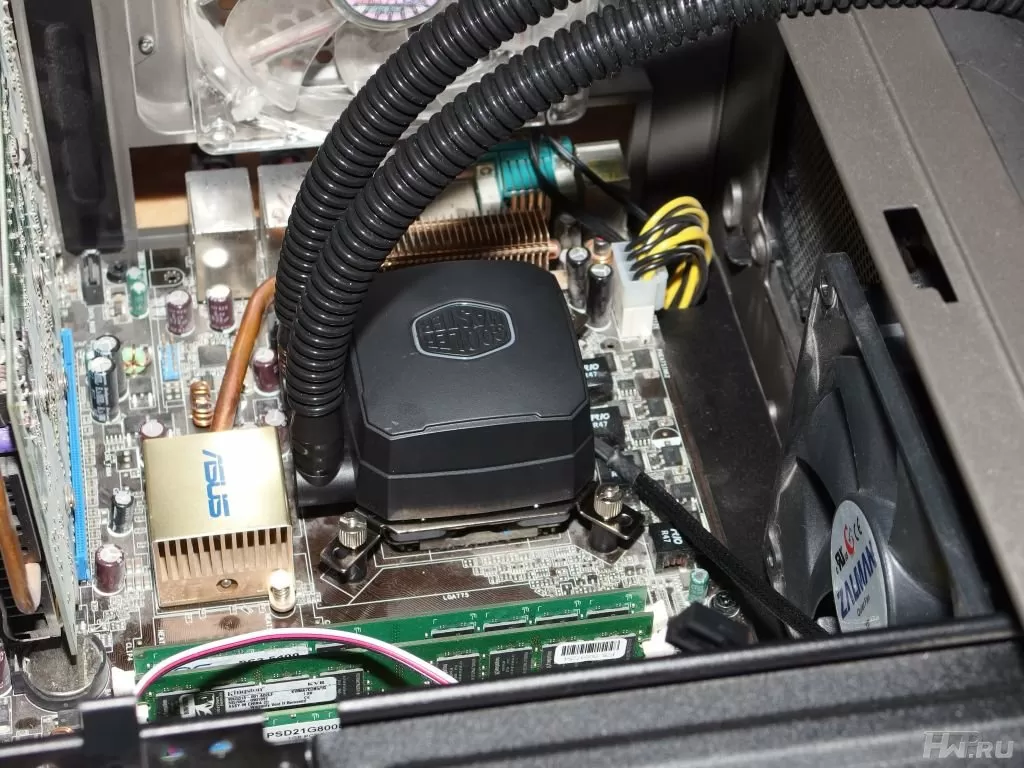

Всё действительно максимально просто и удобно: на backplate устанавливаем болты, затем ставим эту пластину на материнскую плату, надеваем на болты пластмассовые стойки, которые насаживаются достаточно туго, и потому фиксируют backplate, затем водружаем водоблок и фиксируем его четырьмя гайками, которые сначала закручиваются голыми руками, а затем затягиваются плоской отвёрткой.

Но есть и некоторые особенности. Главная проблема установки данной СВО - необходимость размещения радиатора внутри корпуса. Безусловно, в абы-какой корпус Nepton 140XL не влезет. Одно из главных требований - наличие посадочного места под 120 мм (а в идеале - под 140 мм) вентилятор рядом с процессором. И не обязательно оно должно быть на задней части корпуса - подойдёт и посадочное место наверху, на крышке корпуса. К слову, многие современные бюджетные модели корпусов имеют идеально подходящее (т.е. 140 мм) посадочное место именно сверху. Правда, и в этом случае нужно быть внимательным, так как в зависимости от материнской платы, бутерброд из радиатора и одно вентилятора общей толщиною в 63 мм может просто не уместиться между корпусом и водоблоком.

Также возможно крепление радиатора напрямую к посадочному месту для 120 мм вентилятора, но тогда часть радиатора будет перекрыта, что явно скажется на производительности СВО. Наконец, нелегко будет найти корпус, в котором можно будет разместить радиатор с установленными на него двумя вентиляторами одновременно. В общем, перед покупкой CM Nepton 140XL в первую очередь нужно задаться вопросом о совместимости всех остальных компонентов с этой системой охлаждения. Вполне возможно, что к стоимости СВО придётся добавить стоимость нового корпуса. Сама же Cooler Master подсказывает, что Nepton 140XL совместим с корпусами CM Cosmos II, Cosmos SE, Trooper, а также HAF XB/XM/X.

Тестирование Cooler Master Nepton 140XL

Как всегда для тестирования системы охлаждения мы используем наш тестовый стенд на базе:

• CPU - Intel Xeon 3220 (4 ядра, 8 Мб L2, TDP 105 Wt)
• M/b: ASUS P5B Deluxe
• 4 Gb RAM DDR-II
• Windows 7
• OCCT

Всё это водружено в наш новый тестовый корпус Cooler Master Storm Scout 2, в котором установлено пять 120 мм вентиляторов: один спереди, два на боковой стенке, один сзади и один сверху. Скорость вращения каждого из них - 900-1100 об/мин.

Несмотря на то, что наш тестовый процессор трудится у нас не первый год, его тепловой пакет составляет значительные 105 Вт, как и у современных высокопроизводительных многоядерных CPU. Так что никаких послаблений участникам мы не даём. Стопроцентную нагрузку на процессор обеспечивает утилита OCCT, которую мы запускаем на 10 минут. А в качестве конкурента выступает наша тестовая "башня" Cooler Master TPC 812.

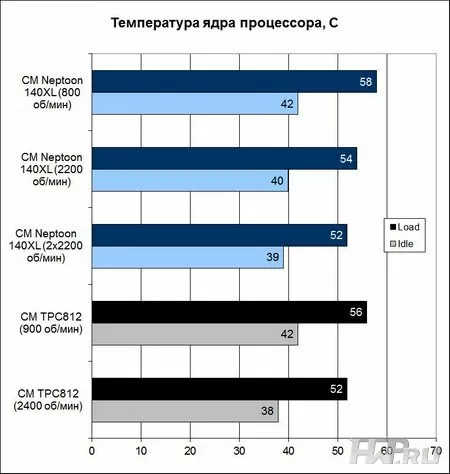

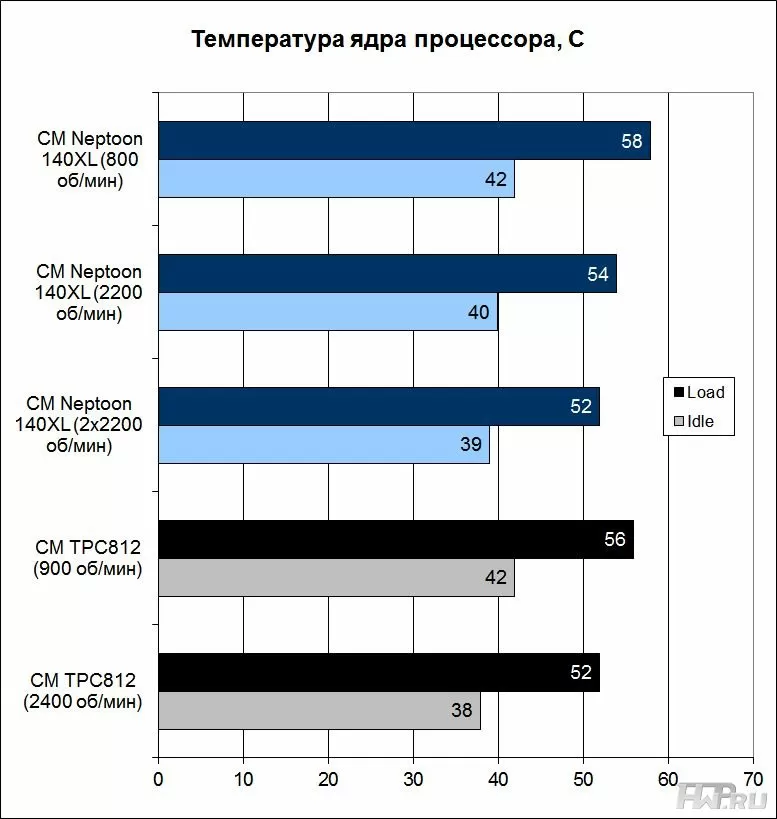

Как и в прошлый раз, мы задали максимально неблагоприятные для системы охлаждения условия. Температура в помещении стабилизирована на уровне 28 градусов Цельсия, а тестовая система установлена в месте, в котором практически отсутствует принудительное движение воздуха. Результаты представлены на диаграмме ниже.

Результаты весьма неоднозначные, а потому не обойтись без комментариев. При установке одно вентилятора JetFlo 140, отставание СВО от производительной "башни" при прочих равных условиях составляет два градуса ровно (кроме режима простоя на минимальных оборотах - там наблюдается полный паритет). Получить же сопоставимую производительность можно лишь при установке двух вентиляторов сразу и при их работе на максимально возможных оборотах. Но есть одна большая проблема - шум. Но кто в состоянии стерпеть шум, издаваемый двумя 140мм вентиляторами на скорости 2200 об/мин. Разве что при этом на пользователе будут наушники, а на мониторе - современный 3D Action, при этом в комнате больше никого не будет.

Так что самый оптимальный вариант - либо довериться авторегулировке, либо зафиксировать вентиляторы на допустимых по уровню акустического комфорта оборотах (зависит от личных предпочтений и шумоизоляции корпуса). Вопрос установки одного или двух вентиляторов скорее лежит в плоскости самого факта возможности их установки. Если корпус позволяет установить два вентилятора - лучше так и поступить. Если такой возможности нет - можно довольствоваться и одним вентилятором.

К сожалению, есть ещё один подводный камень у компактных СВО - нагрев компонентов материнской платы. Всё дело в том, что обычный процессорный кулер охлаждает не только сам процессор, но и компоненты в близи него. Так, во время теста Nepton 140XL радиатор северного моста материнской платы нагревался сильнее, чем при тестировании башенных кулеров, в том числе и самой тестовой башни Cooler Master TPC 812. Этот момент нужно учитывать, так как если компоненты материнской платы нуждаются в дополнительном активном охлаждении, то при установке "водянки", желательно уделить повышенное внимание потокам внутри корпуса или обдуву мосфетов системы питания CPU.

Цена вопроса

На момент написания обзора точная стоимость Cooler Master Nepton 140XL не известна. Опираясь на ценообразование компании и информации о заграничных ценах, можно рассчитывать на цену около 4000-4500 рублей.

Выводы

Подводя итоги, в очередной раз ловлю себя на мысли, что идеальных вещей не бывает. Всегда есть компромиссы. В случае Cooler Master Nepton 140XL эти самые компромиссы заключаются в ограничениях установки - не в каждый корпус влезет, а также в ухудшении температурных режимов работы компонентов материнской платы. Из достоинств - высокая производительность, совместимость со всеми существующими сокетами, отличные комплектные вентиляторы и множество вариантов установки СВО.

Опять же, многое зависит от используемого корпуса, но на самом деле несложно найти совместимый компактный HTPC. Что же касается непосредственного сравнения с предыдущей серией Cooler Master Seidon 120/240, то Nepton 140XL - это достойная замена. Не поворачивается язык сказать, что "проведена работа над ошибками", ведь в Seidon 120/240 не было ошибок как таковых. И Nepton 140XL - это просто шаг вперёд, шаг в ногу со временем.

Лутовинов Максим (aka. Kok)
02/06.2014
