Обзор системы хранения данных Thecus 1U4200XXX высотой 1U для установки в стойку

Введение

Системы хранения данных в стоечном формате высотой 1U встречаются не у каждого производителя, поскольку многие заказчики ориентируются на объёмы NAS-а, а в такие серверы больше 4-х дисков не установишь. Тем не менее, NAS-ы начального уровня можно использовать в качестве промежуточного хранилища, сервера папок общего доступа либо для резервирования нескольких серверов рабочих групп. В случае с продукцией Thecus, вы можете найти еще и другие области применения - запуск корпоративного web-сайта, системы управления бизнес-процессами или резервирования другого NAS-а.

Как бы то ни было, но четырехдисковые стоечные системы хранения данных пользуются устойчивым спросом среди компаний малого бизнеса и сегодня мы рассмотрим яркого представителя серии, одно из самых доступных решений с отказоустойчивым блоком питания от компании Thecus.

Отличительные особенности Thecus 1U4200XXX

Сетевая система хранения начального уровня построен на базе процессора Intel Atom D525 с частотой 1.8 ГГц и имеет 1 Гб памяти DDR3 без заявленной возможности апгрейда, хотя кто вам мешает заменить модуль самостоятельно? :). Для современных NAS-ов офисного класса такая элементная база - норма сегодняшнего дня.

Спецификации:

• Процессор - Intel Atom D525, 1.8 ГГц
• Память - 1 Гб DDR3 SODIMM
• 2 сетевых порта RJ45 10/100/1000 Mbps
• Возможность аггрегации каналов
• 5 портов USB 2.0, 1 на лицевой стороне, 4 на задней
• 4 порта SATA-300 для 4-х жестких дисков с возможностью горячей замены
• Поддержка RAID 0,1,5,6, 10 и JBOD
• Возможность создания нескольких RAID массивов
• 1 порт ESATA
• Отказоустойчивый блок питания мощностью 250 Вт
• Температурный контроль вентиляторов
• Порт RS232 для подключения ИБП
• Поддержка iSCSI с возможностью Thin Provisioning
• Сервер видеонаблюдения на 5 IP-камер
• Почтовый сервер
• Web-сервер
• Поворотный ЖК-экран с отображением статусной информации
• Поставка в комплекте с Acronis True Image

Система хранения данных поставляется в комплекте с салазками для установки в стойку, что, в общем-то, норма сегодня. А вот наличие в коробочке диска с программным обеспечением Acronis True Image - отличный сюрприз для небольшой компании.

Конструкция Thecus 1U4200XXX

В системах хранения данных формата 1U производителям, как правило, разгуляться негде - всю лицевую панель отдают под размещение четырёх лотков для HDD формата 3.5 дюйма (установка 2.5-дюймовых дисков так же предусмотрена), ставший уже обязательным для Thecus ЖК экран, разместили на поворотном корпусе, чтобы он как бы и не занимал пространство.

Вся лицевая сторона Thecus 1U4200XXX выполнена из металла, практически оставив пластмассе только место в лотках для жестких дисков. Кстати, лотки такие же, как и во всех других NAS-ах Thecus, а именно - практически идеальные, с легким защелкиванием, несложным извлечением и полностью исключающие перекос при установке.

Основная индикация Thecus 1U4200XXX выведена на ЖК-экран. Я не знаю, что произойдет раньше - мы поймем, почему азиатские производители так любят черный шрифт на экране с синей подсветкой или они начнут заботиться о тех, кто все же работает с серверами и сделают хотя бы белую или зеленоватую подсветку экрана. В общем - некрасиво. Помимо экрана вам так же доступны стандартные светодиодные индикаторы - питание, сеть, ошибка, загрузка (Busy) и Unit ID. Посередине корпуса установлены четыре кнопки управления NAS-ом с экрана.

Учитывая небольшую энергоёмкость Thecus 1U4200XXX (там просто нечему потреблять много электричества), то стандартной схемы охлаждения «спереди-назад» хватает за глаза и на боковой грани есть вентиляционные отверстия сзади, где установлены блоки питания и могли бы быть платы расширения - большего и не нужно.

NAS Thecus 1U4200XXX выпускается с обычным 200-Ваттным или отказоустойчивым 250-Ваттным блоком питания. Нам на тестирование пришла именно модель с двухмодульным БП производства компании Emacs, известного тайваньского производителя серверных блоков питания. Каждый БП имеет собственный выключатель и прикручивается винтом, чтобы не выпасть при транспортировке или если кто-то случайно дернет не за тот кабель - я бы предпочел видеть вариант установки блока питания на защелке, хотя это не имеет большого значения. Каждый модуль имеет собственный светодиодный индикатор, так что в случае чего вы сразу увидите, на каком из них возникли проблемы.

Для 1-юнитовых систем хранения данных, Thecus 1U4200XXX имеет достаточно много портов USB 2.0 - целых 4 штуки с задней стороны, а так же рудементный RS232 для источника бесперебойного питания. Два способа подключения ИБП - хорошая возможность полностью задействовать даже имеющееся старое оборудование. Порт ESATA так же располагается сзади, так что вы можете использовать внешнюю eSATA полку для HDD в качестве модуля расширения емкости.

Обращаем внимание, что компания Thecus не производит таких модулей.

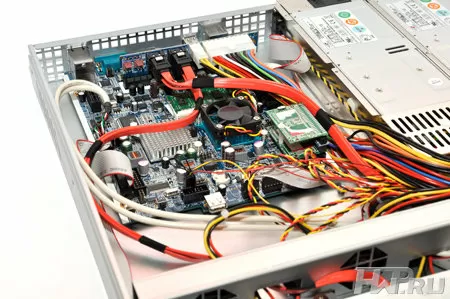

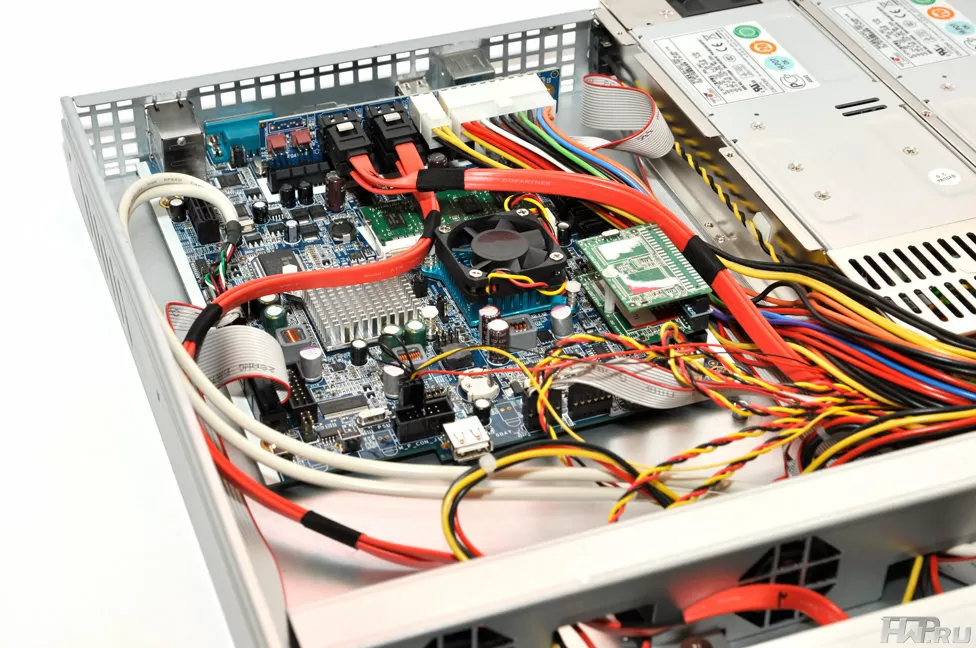

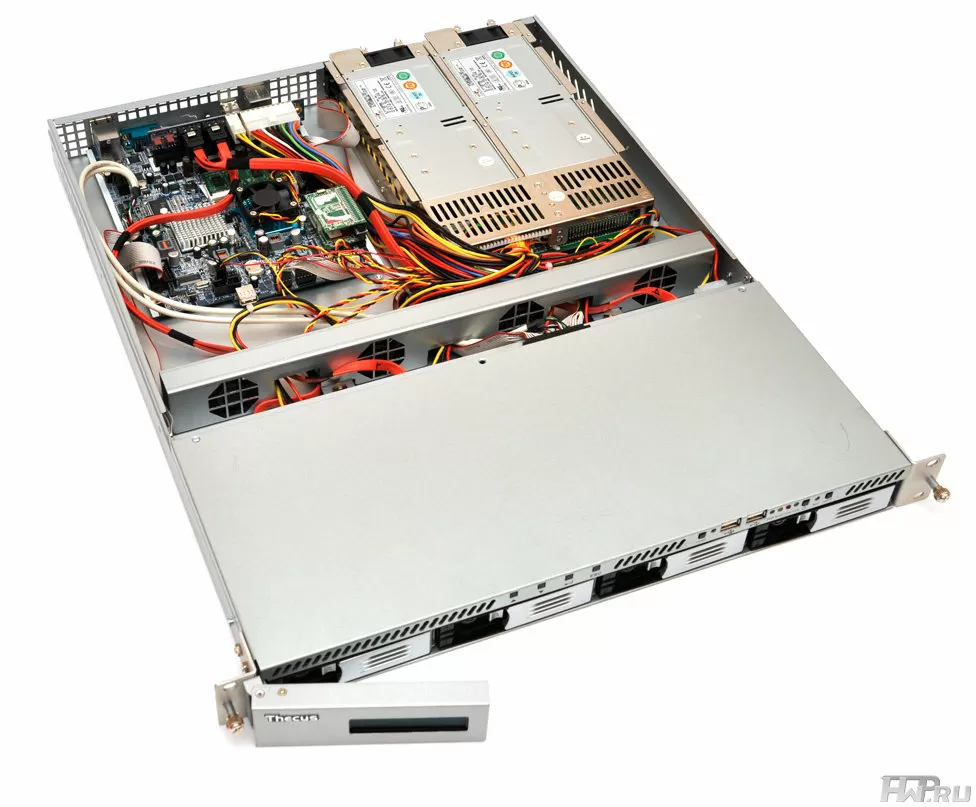

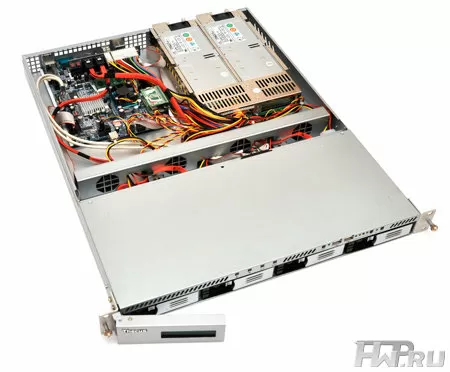

Посмотрим на внутреннюю конструкцию Thecus 1U4200XXX. Здесь все предельно просто - ни вам ниш для кабелей, ни плат расширения. Жесткие диски подключаются к Backplane, а материнская плата - слегка модифицированная версия той же, что используется в Thecus N5200XXX. Большинство подключений производится к райзеру посредине платы: здесь вам и неиспользуемые коннекторы для вентиляторов, и порты SATA, и питание ATX. Под кабелями и проводами, отходящими от райзера, скрывается один слот SO-DIMM с модулем памяти. Официально Thecus 1U4200XXX не позволяет делать апгрейд памяти, так что не будем заострять на этом внимание.

Возле сетевых портов установлен порт расширения PCI Express 1x, который здесь - как окно напротив стены: как ни старайся, но даже самую маленькую плату в него не установишь. Правда, в таких NAS-ах оно и не требуется.

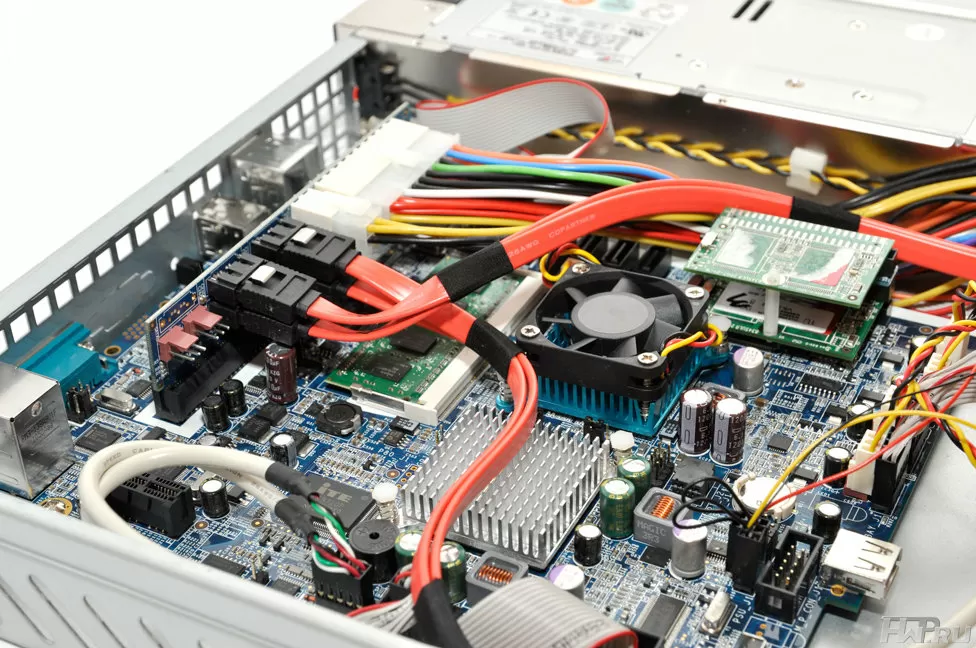

На материнской плате установлен сдвоенный модуль DOM (Disk-On-Module) для хранения прошивки - фирменная функция Thecus. Она позволяет производить резервное копирование прошивки на случай повреждения при её апгрейде. Так же обратим внимание на незанятый внутренний порт USB 2.0, который при желании можно использовать для флешки с ключами, которую лучше спрятать внутри стального корпуса сервера.

Материнская плата занимает менее четверти площади NAS-а, и даже блокам питания отведено больше места, чем электронике.

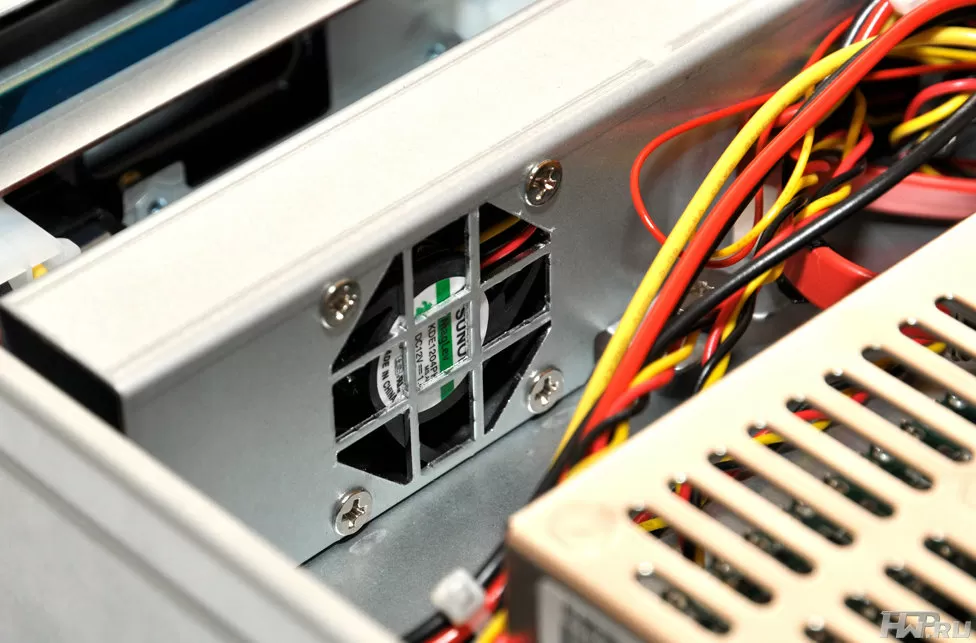

Корпус продувается четырьмя вентиляторами Sunon KDE1204PKVX размерами 40x40x20 мм и мощностью по 1.4 Вт каждый. При максимальной частоте вращения 8200 RPM, каждый из них перекачивает до 10.8 кубических футов воздуха в минуту, и при такой схеме охлаждения, не понятно, зачем потребовалось устанавливать маленький вентилятор еще и на процессор. Приятно, что вентиляторы имеют магнитную подвеску ротора, а блок охлаждения установлен на резиновых демпферах для снижения вибраций, передаваемых на корпус и жесткие диски. Электроника NAS-а постоянно контролирует температуру системы, но регулировки скорости вентиляторов мы не заметили.

Для работы с сетью используются два гигабитных контроллера Intel WG82574L с интерфейсом PCI Express 1x - наиболее частое решение в NAS-ах такого класса и начальных серверах.

В целом, про конструкцию NAS-а Thecus 1U4200XXX можно сказать следующее: производитель по-прежнему не жалеет металла на свои NAS-ы, как будто они рассчитаны на работу не в закрытых серверных шкафах с климат-контролем, а в чистом поле или в грязном промышленном цеху. Это добавляет уверенности в том, что СХД перенесет эксплуатацию в нелегких условиях, ведь в некоторых компаниях в серверной комнате может твориться полный бардак - серверы иногда лежат на полу или стоят возле стенки. Кто имел опыт работы в таких компаниях, понимает, что для сервера и жесткость корпуса имеет большое значение. Однако, собрать многочисленные проводки и кабели в жгуты и проложить по корпусу, на заводе поленились в расчете на то, что пользователю не нужно будет заглядывать внутрь. А ведь стоит это сделать - и вы значительно улучшите воздушные потоки в корпусе, улучшив тем самым охлаждение. Очень важно, что материнская плата имеет два DOM-модуля, а качество изготовления традиционно не вызывает нареканий.

Программные особенности

Компания Thecus, в отличие от своих конкурентов, стремится предложить пользователю максимум функций в стандартной поставке, не заставляя докупать что-то еще. Например, вы сможете использовать Thecus 1U4200XXX в качестве сервера видеонаблюдения на 5 IP камер, хотя расширить их количество не выйдет - при необходимости вы можете просто использовать Thecus 1U4200XXX в качестве FTP сервера для хранения архивов записей с IP камер и любых других устройств. Для использования в критических приложениях поддерживается RAID массив 6-го уровня, выдерживающий выпадение любых двух винчестеров. Встроенный сервер TFTP позволит загружать бездисковые рабочие машины, сервер Syslog - вести централизованный учет системных событий разных устройств.

Thecus остается одним из немногих производителей, чьи NAS-ы поддерживают файловую систему ZFS, хотя как показало одно из наших тестирований, смысла в ней не много - лучше использовать более практичную EXT4.

Любые настройки и управление производятся только через Web-интерфейс, а для контролирования параметров сервера на предприятии имеется поддержка SNMP протокола, все нацелено на удобство и рациональность.

Конечно, тех, кто покупает Thecus 1U4200XXX для хранения и создания резервных копий, порадует поддержка снапшотов файловой системы, родная поддержка RSync и различных способов бекапа. Да и бесплатная поставка Acronis True Image в комплекте, как уже было сказано, является существенным бонусом.

Раздел iSCSI создается на неразмеченной области RAID-массива, что не позволяет изменить его объем в процессе эксплуатации NAS-а. Так что рекомендуем заранее при начальной установке оставлять неразмеченную область с запасом, да это и удобнее - при поддержке iSCSI Thin Provisioning вы сможете дать вашим iSCSI целям столько свободного пространства, сколько нужно.

Ну и особенность современных NAS-ов офисного класса, возможность установки дополнительных модулей, здесь представлена в полной мере. Кстати, для пользования мультимедиа альбомом, вы можете установить приложение на ваш мобильный телефон, а впоследствии загружать и просматривать фотографии уже без компьютера - прямо с iPhone.

Тестирование

Мы установили в Thecus 1U4200XXX четыре жестких диска Western Digital RE4 2 Tb и объединили их в RAID 5 с файловой системой EXT4 и настройками по умолчанию.

Для тестирования мы использовали клиентский компьютер следующей конфигурации:

• Intel Xeon 3220
• 4 Gb RAM
• Asus P5B Deluxe
• Hitachi HDS721010CLA332 1Tb HDD 7200 rpm
• Windows 7 Ultimate x64

Компьютер подключался к NAS-у используя свитч NetGear GS108T. Так как Thecus 1U4200XXX не поддерживает MCS и MPIO подключения по iSCSI, то скорее всего скорость будет ограничена производительностью гигабитного сетевого порта.

Начнем с синтетических тестов.

Сравнивая результаты с недавно протестированным нами Thecus N4200 Pro, можно сказать, что модели идентичны, и небольшие различия больше смахивают на погрешность измерений. Хорошие показатели по линейному чтению.

Thecus 1U4200XXX демонстрирует плохие показатели на большой очереди команд (тест 4K QD32), хотя и лучше одного жесткого диска. Хорошо NAS показал себя и в последовательном чтении, и в случайной записи блоков объемом 512K. Но выделить какое-то преимущество, например, протокола iSCSI или наоборот, Samba, мы не можем.

Acronis Backup

Переходим к реальным тестам. Начинаем с теста Acronis Backup & Recovery 10, который копировал на NAS с локального диска папку, содержащую 11 520 разнородных файлов объемом 54.2 Гб. Компрессия файлов не использовалась, и так как у нас только 1 жесткий диск в системе, то бэкап с него же на самого себя для тестов делать не будем.

Система хранения данных Thecus 1U4200XXX показывает хорошие результаты, в целом, не важно, по какому протоколу производится бэкап - через iSCSI или через Samba.

Антивирус использует преимущественное чтение с носителя, поэтому при проверке той же тестовой папки, мы можем получить более важные результаты, позволяющие сопоставить производительность устройств.

А вот в этом тесте Thecus 1U4200XXX при работе по Samba протоколу совсем слился, хотя синтетические тесты не давали нам права подозревать аппарат в таких результатах. Как бы то ни было, это однозначно какая-то недоделка в прошивке, и я думаю, производитель её вскоре устранит.

Энергопотребление

Мы измерили собственное энергопотребление СХД при подключении двумя блоками питания в состоянии покоя, когда все внутренние серверы были отключены и при нарузке - запуске тестов. Большую часть электроэнергии в СХД начального уровня потребляют вентиляторы системы охлаждения.

Энергопотребление Thecus 1U4200XXX могло бы быть и меньше, если бы работала регулировка скорости вентиляторов.

Цена вопроса

Средняя розничная стоимость Thecus 1U4200XXX с резервным блоком питания составляет 52 000 рублей. Но та же модификация с одним блоком питания обойдется заказчику в 38 000 рублей, естественно, без дисков. Для сравнения, основные конкуренты - Synology RS810+ и QNAP TS-459U SP+ стоят 50 000 и 48 000 соответственно, и это - с одним блоком питания. Если же вам нужно обеспечить отказоустойчивость по питанию на Synology RS810 (модель с индексом RP+) - это 66 000 рублей, а за QNAP TS-459U RP придется заплатить 63 000 рублей. Продукция Thecus всегда была очень интересна по цене, и в СХД формата 1U тенденция сохранилась, что не может не радовать покупателя! Учитывая сегодняшний рост цен на HDD, возможность сэкономить на системе хранения данных будет ой как кстати.

Выводы

Thecus 1U4200XXX остается одним из самых доступных 4-дисковых универсальных NAS-ов, которые можно устанавливать в стойку. При этом, вы получаете достаточно хорошую производительность и функционал, как у недорогой настольной модели Thecus N4200 Pro. С одной стороны, мы ждали, что появится возможность устанавливать плату расширения для работы в сетях 10G. Но с другой стороны, жесткая конкуренция и строгий маркетинг дают понять - "халявы не будет". По сравнению со своими настольными собратьями, модель 1U4200XXX имеет более надежную схему охлаждения (N+1), отказоустойчивый блок питания, и реальную возможность масштабирования - ведь вы можете с ростом бизнеса объединять эти СХД в стек. И в отличии от настольной модели, у вас не возникнет вопроса "куда её поставить".

Прочный жесткий корпус, надежные и простые механизмы лотков для HDD, отличный функционал, масштабируемость и поддержка отказоустойчивых конфигураций. Это отличная система хранения данных, способная удовлетворить требования заказчика по отказоустойчивости и поддержке платформ виртуализации.

Мы благодарим компанию Тайле, официального дистрибьютора Thecus за предоставленное оборудование.

Мы благодарим российское представительство компании NETGEAR за предоставленный коммутатор GS108T

Мы благодарим компанию Telecom IT за предоставленную сетевую карту Intel Pro 1000/PT.

Михаил Дегтярёв (aka LIKE OFF)
16/11.2011
