Обзор системы хранения данных Thecus 1U4200XXX высотой 1U для установки в стойку

Введение

Системы хранения данных в стоечном формате высотой 1U встречаются не у каждого производителя, поскольку многие заказчики ориентируются на объёмы NAS-а, а в такие серверы больше 4-х дисков не установишь. Тем не менее, NAS-ы начального уровня можно использовать в качестве промежуточного хранилища, сервера папок общего доступа либо для резервирования нескольких серверов рабочих групп. В случае с продукцией Thecus, вы можете найти еще и другие области применения - запуск корпоративного web-сайта, системы управления бизнес-процессами или резервирования другого NAS-а.

Как бы то ни было, но четырехдисковые стоечные системы хранения данных пользуются устойчивым спросом среди компаний малого бизнеса и сегодня мы рассмотрим яркого представителя серии, одно из самых доступных решений с отказоустойчивым блоком питания от компании Thecus.

Отличительные особенности Thecus 1U4200XXX

Сетевая система хранения начального уровня построен на базе процессора Intel Atom D525 с частотой 1.8 ГГц и имеет 1 Гб памяти DDR3 без заявленной возможности апгрейда, хотя кто вам мешает заменить модуль самостоятельно? :). Для современных NAS-ов офисного класса такая элементная база - норма сегодняшнего дня.

Спецификации:

• Процессор - Intel Atom D525, 1.8 ГГц
• Память - 1 Гб DDR3 SODIMM
• 2 сетевых порта RJ45 10/100/1000 Mbps
• Возможность аггрегации каналов
• 5 портов USB 2.0, 1 на лицевой стороне, 4 на задней
• 4 порта SATA-300 для 4-х жестких дисков с возможностью горячей замены
• Поддержка RAID 0,1,5,6, 10 и JBOD
• Возможность создания нескольких RAID массивов
• 1 порт ESATA
• Отказоустойчивый блок питания мощностью 250 Вт
• Температурный контроль вентиляторов
• Порт RS232 для подключения ИБП
• Поддержка iSCSI с возможностью Thin Provisioning
• Сервер видеонаблюдения на 5 IP-камер
• Почтовый сервер
• Web-сервер
• Поворотный ЖК-экран с отображением статусной информации
• Поставка в комплекте с Acronis True Image

Система хранения данных поставляется в комплекте с салазками для установки в стойку, что, в общем-то, норма сегодня. А вот наличие в коробочке диска с программным обеспечением Acronis True Image - отличный сюрприз для небольшой компании.

Конструкция Thecus 1U4200XXX

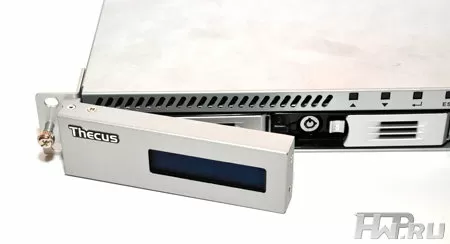

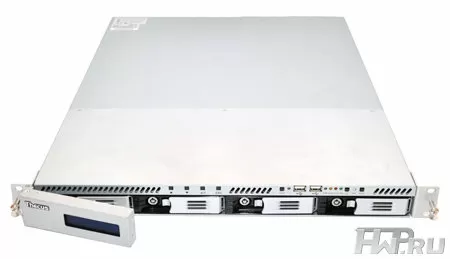

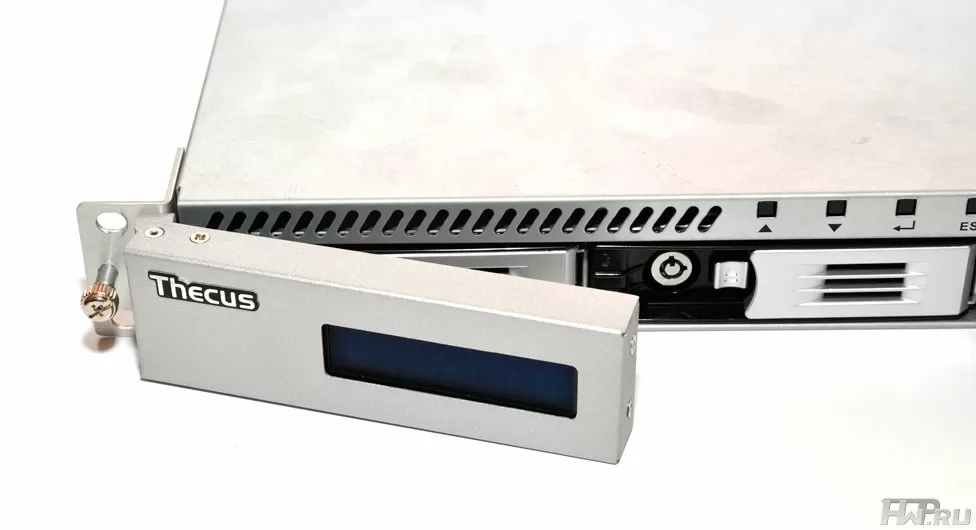

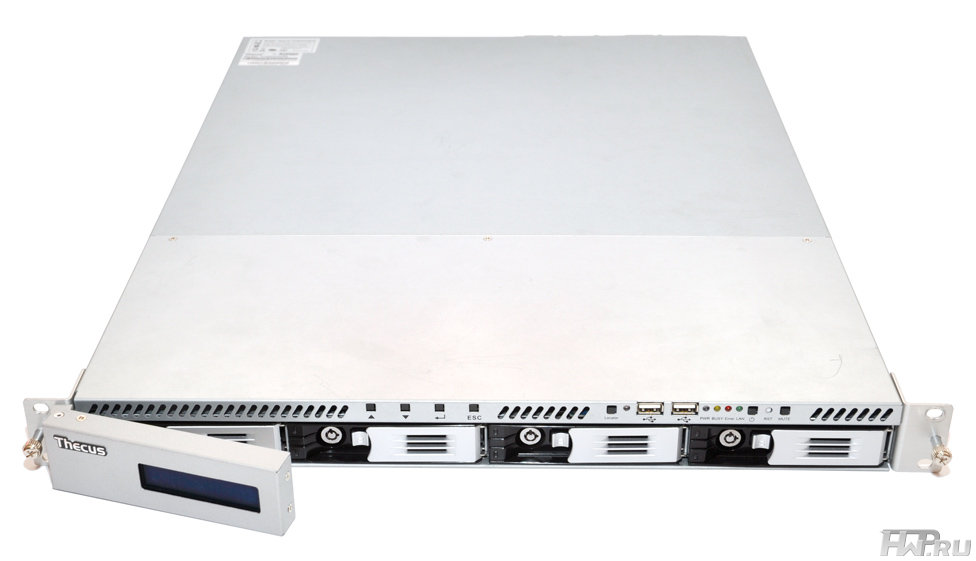

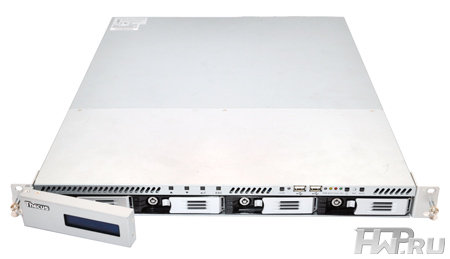

В системах хранения данных формата 1U производителям, как правило, разгуляться негде - всю лицевую панель отдают под размещение четырёх лотков для HDD формата 3.5 дюйма (установка 2.5-дюймовых дисков так же предусмотрена), ставший уже обязательным для Thecus ЖК экран, разместили на поворотном корпусе, чтобы он как бы и не занимал пространство.

Вся лицевая сторона Thecus 1U4200XXX выполнена из металла, практически оставив пластмассе только место в лотках для жестких дисков. Кстати, лотки такие же, как и во всех других NAS-ах Thecus, а именно - практически идеальные, с легким защелкиванием, несложным извлечением и полностью исключающие перекос при установке.

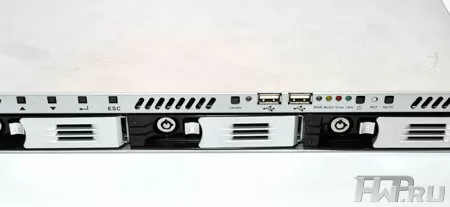

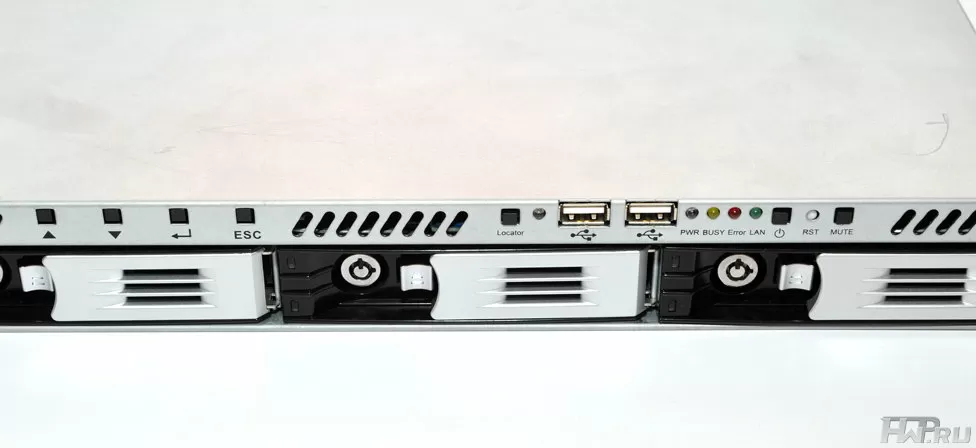

Основная индикация Thecus 1U4200XXX выведена на ЖК-экран. Я не знаю, что произойдет раньше - мы поймем, почему азиатские производители так любят черный шрифт на экране с синей подсветкой или они начнут заботиться о тех, кто все же работает с серверами и сделают хотя бы белую или зеленоватую подсветку экрана. В общем - некрасиво. Помимо экрана вам так же доступны стандартные светодиодные индикаторы - питание, сеть, ошибка, загрузка (Busy) и Unit ID. Посередине корпуса установлены четыре кнопки управления NAS-ом с экрана.

Учитывая небольшую энергоёмкость Thecus 1U4200XXX (там просто нечему потреблять много электричества), то стандартной схемы охлаждения «спереди-назад» хватает за глаза и на боковой грани есть вентиляционные отверстия сзади, где установлены блоки питания и могли бы быть платы расширения - большего и не нужно.

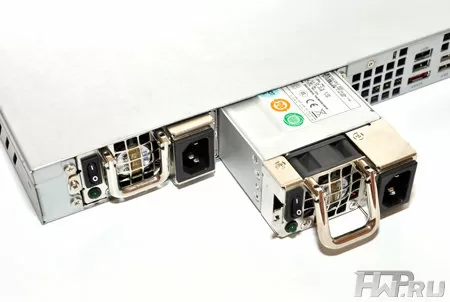

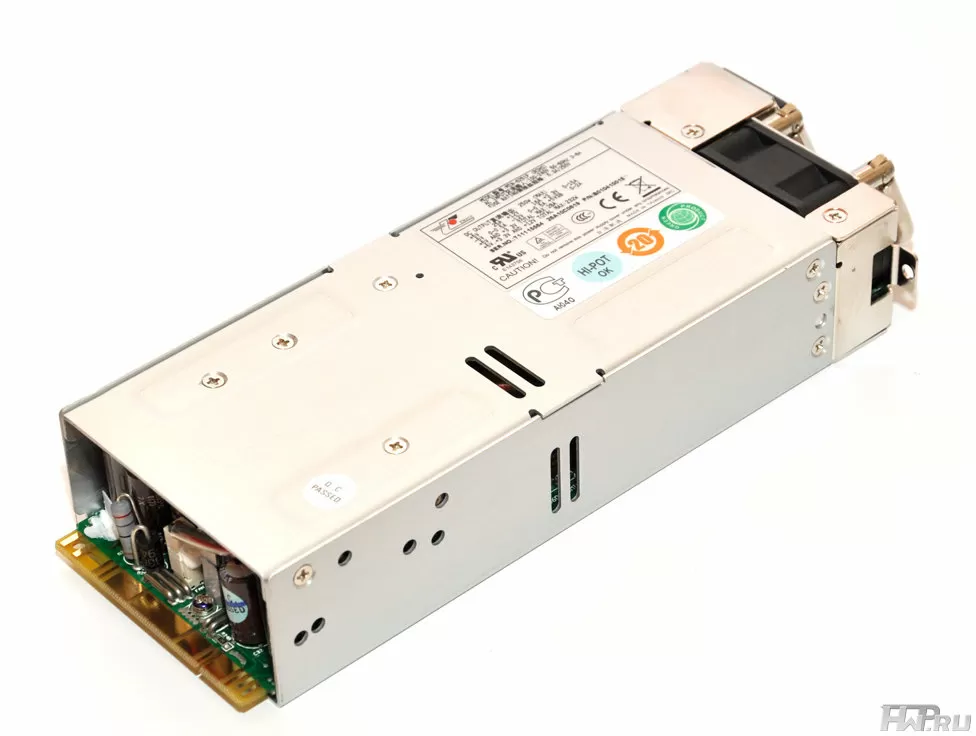

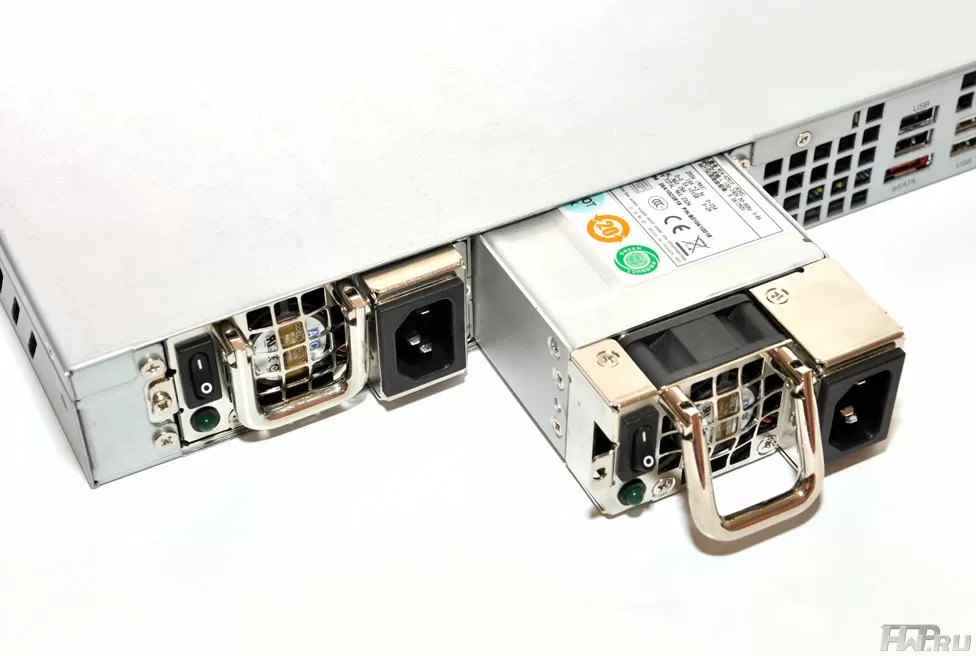

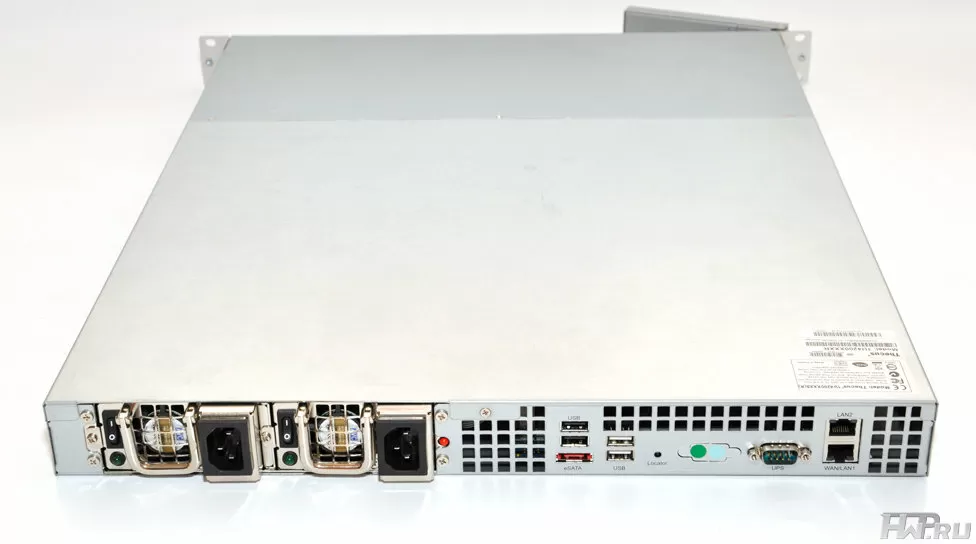

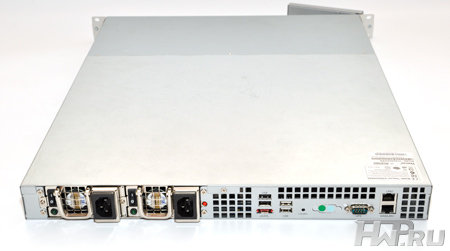

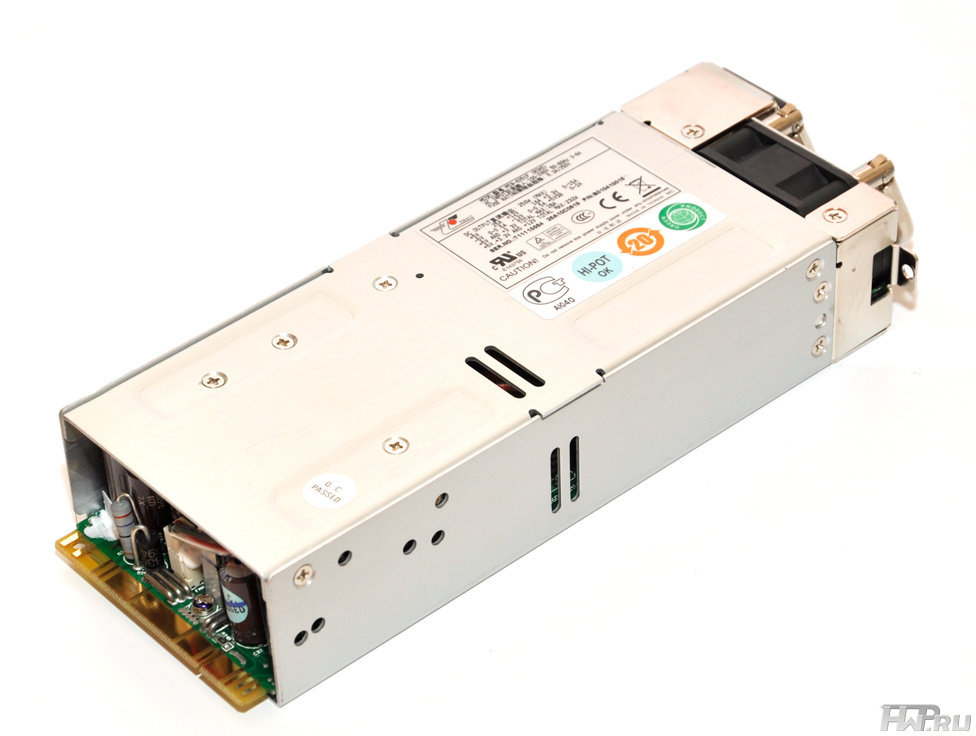

NAS Thecus 1U4200XXX выпускается с обычным 200-Ваттным или отказоустойчивым 250-Ваттным блоком питания. Нам на тестирование пришла именно модель с двухмодульным БП производства компании Emacs, известного тайваньского производителя серверных блоков питания. Каждый БП имеет собственный выключатель и прикручивается винтом, чтобы не выпасть при транспортировке или если кто-то случайно дернет не за тот кабель - я бы предпочел видеть вариант установки блока питания на защелке, хотя это не имеет большого значения. Каждый модуль имеет собственный светодиодный индикатор, так что в случае чего вы сразу увидите, на каком из них возникли проблемы.

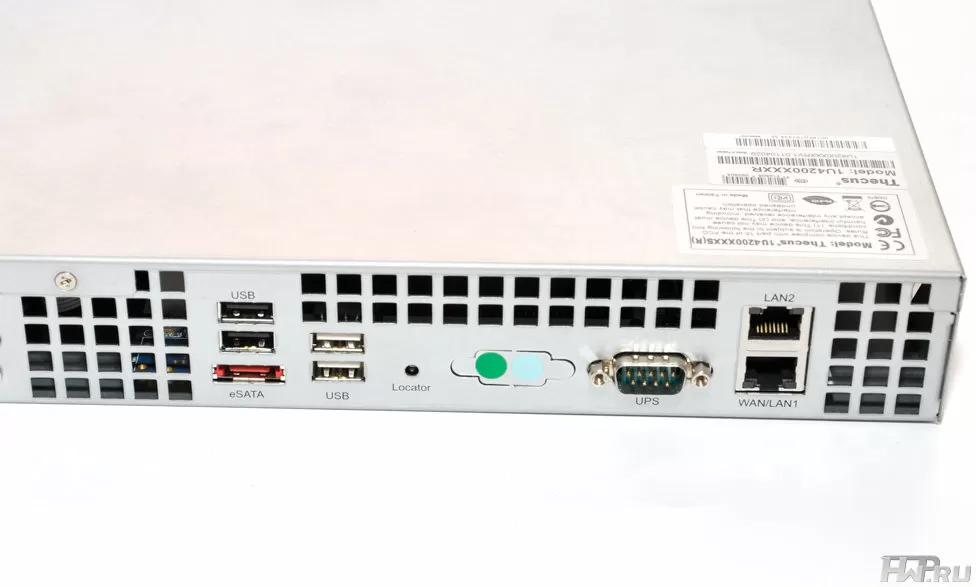

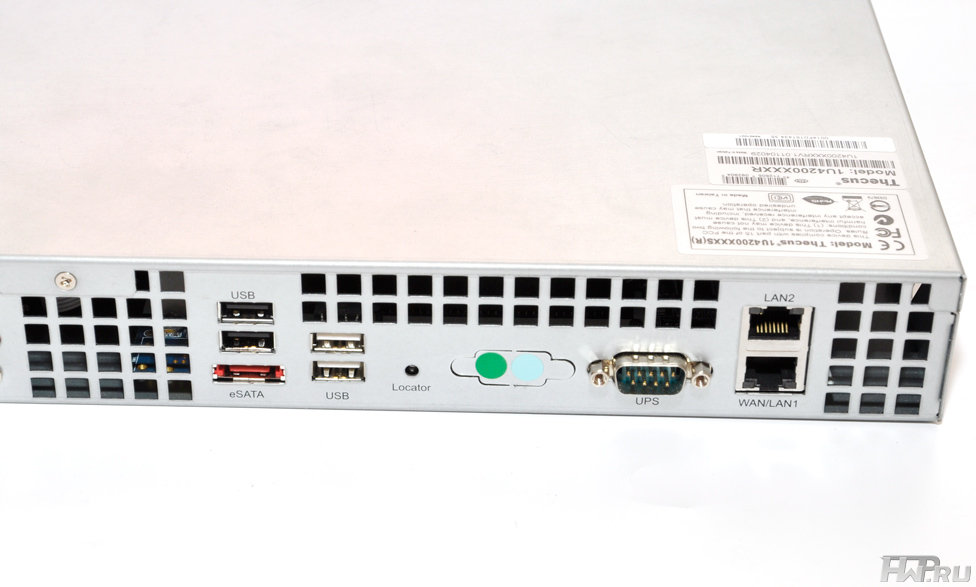

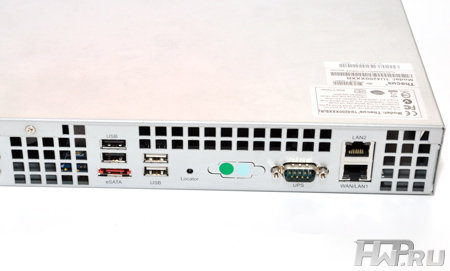

Для 1-юнитовых систем хранения данных, Thecus 1U4200XXX имеет достаточно много портов USB 2.0 - целых 4 штуки с задней стороны, а так же рудементный RS232 для источника бесперебойного питания. Два способа подключения ИБП - хорошая возможность полностью задействовать даже имеющееся старое оборудование. Порт ESATA так же располагается сзади, так что вы можете использовать внешнюю eSATA полку для HDD в качестве модуля расширения емкости.

Обращаем внимание, что компания Thecus не производит таких модулей.
