Обзор мощного шестидискового NAS для бизнеса - NETGEAR ReadyNAS 516

Внешний вид NETGEAR ReadyNAS 516

NETGEAR ReadyNAS 516 - крайне интересный представитель своего класса. Можно сказать, что в привычном облике скрывается нечто большее, чем прописано концепцией NAS, начать стоит с внешнего вида.

Привычные кубические формы разбавляет красивая дверца с невидимыми кнопками и дисплеем. Мы уже много раз высказывали своё мнение насчёт встроенных дисплеев, и оно до сих пор неизменно: если на дисплей выводится минимум информации об устройстве (например IP адрес и только) и его нельзя выключить, то такой дисплей выполняет скорее декоративную роль. Но в случае с NETGEAR ReadyNAS 516 всё гораздо интереснее.

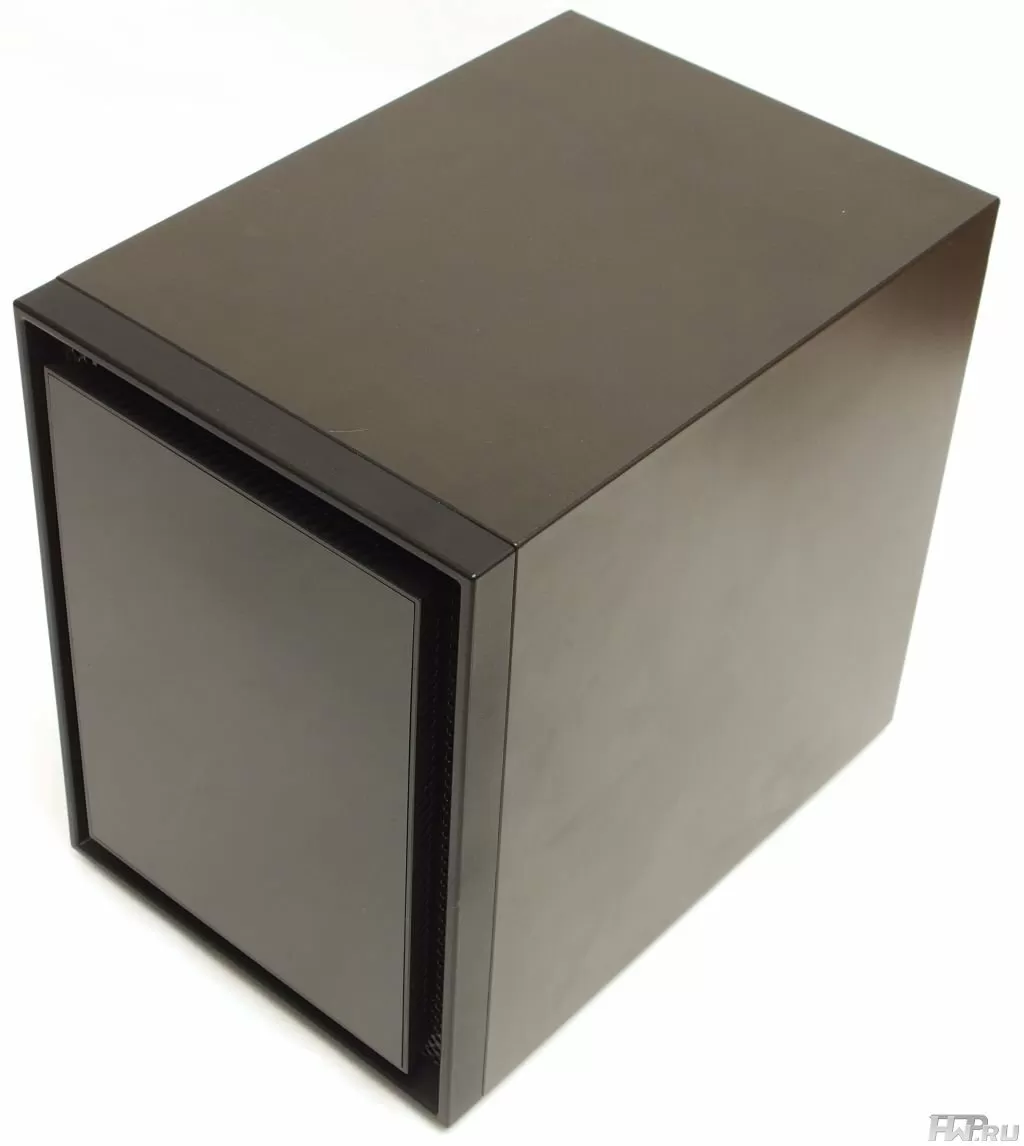

Глянцевая лицевая панель при выключенной подсветке не выдаёт никаких признаков наличия дисплея и кнопок. В обычном режиме на дисплей автоматически выводится информация о сетевом имени и IP-адресе, а также статусе рейд-массива, если есть какие-то проблемы, или идёт первичная синхронизация дисков. Если никакой важной информации для пользователя нет - дисплей автоматически выключается.

Но стоит нажать в области кнопок как тут же включается подсветка. Выглядит это очень необычно, стильно и современно. При нажатии на кнопку она светится чуть сильнее, что служит подтверждением её нажатия.

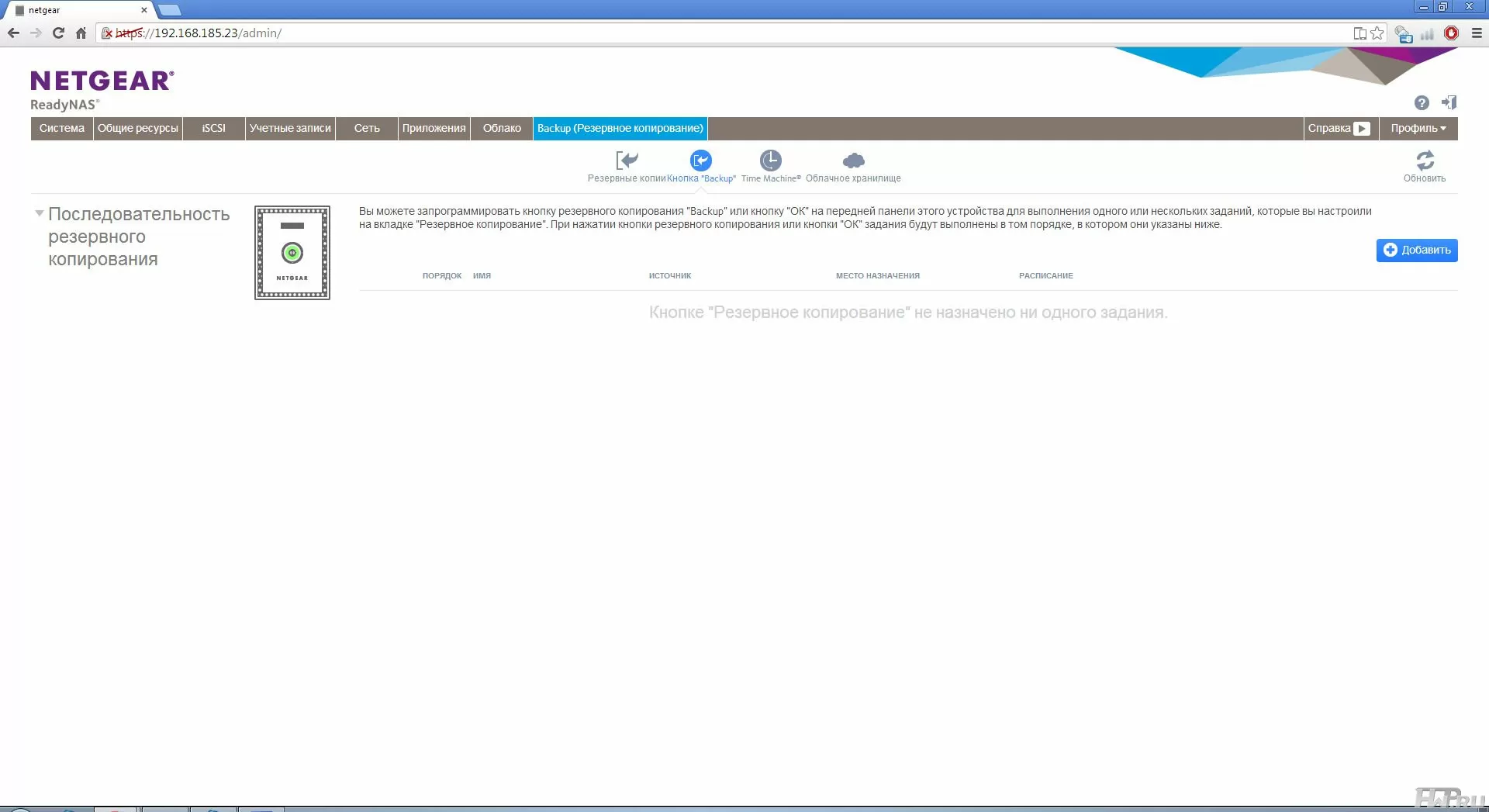

На дисплей выводится очень много реально информации: данные о массивах (свободное место и общий объём), объём и температура каждого жесткого диска в отдельности, температура процессора и системы, скорость работы системного вентилятора, информация о версии прошивки. Также можно принудительно запустить задание резервного копирования.

Шутки шутками, а дисплей с сенсорным управлением нам действительно понравился. И выглядит стильно, и более чем функционально.

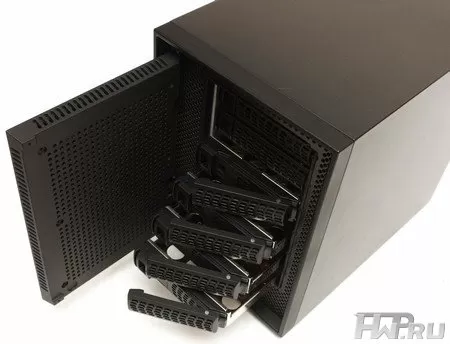

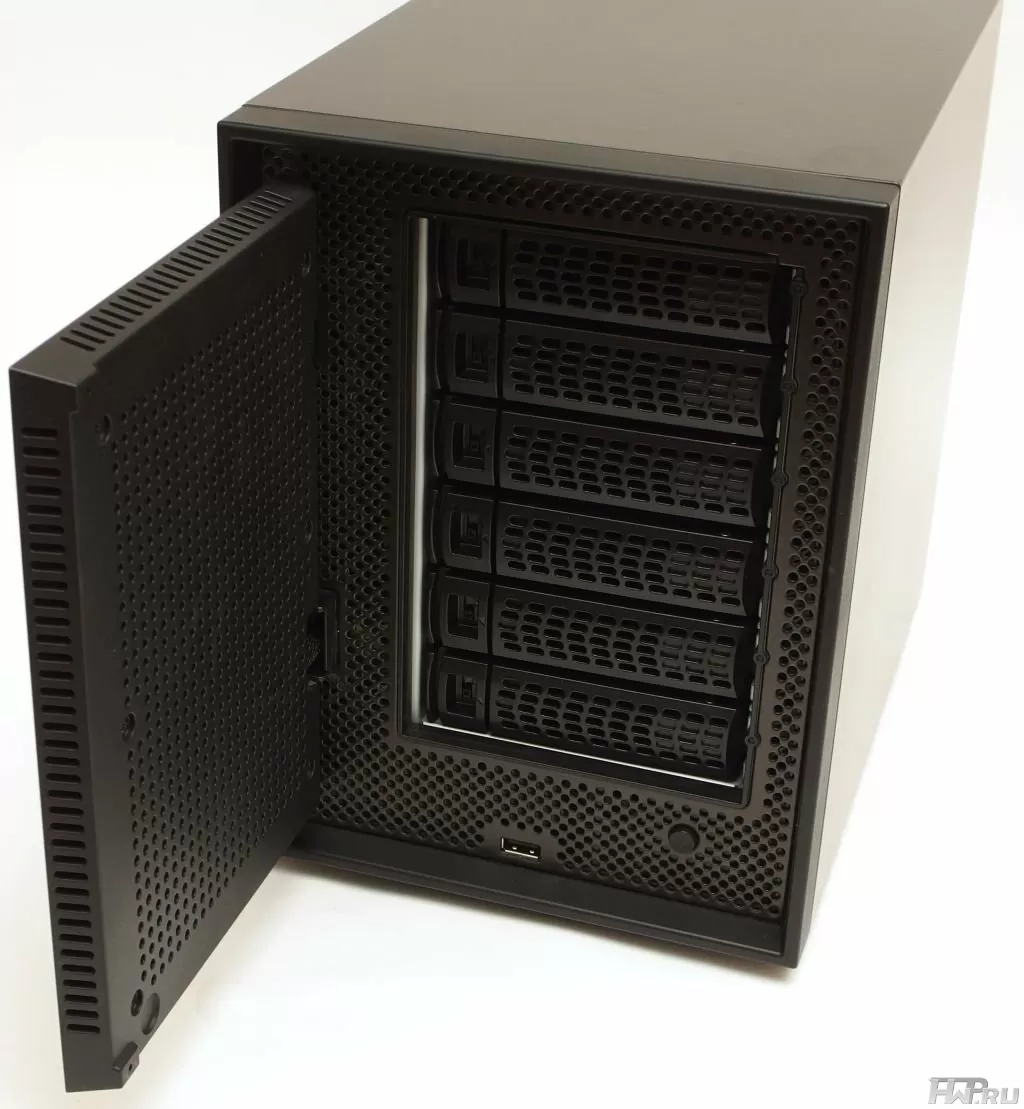

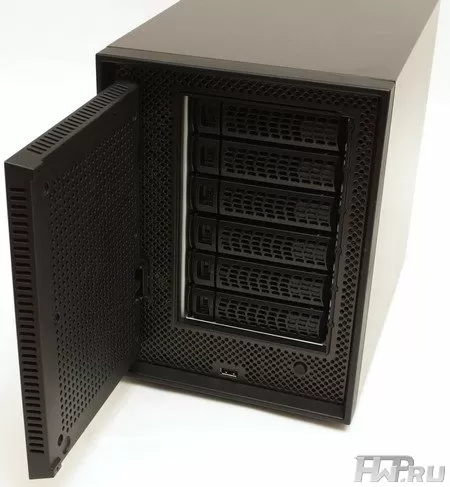

Возвращаемся к дизайну. За дверцей с дисплеем скрываются лотки для жестких дисков в количестве шести штук, кнопка питания и USB порт.

Внимание привлекает обильная перфорация на передней части - через неё забирается воздух, который и охлаждает жесткие диски и компоненты системы.

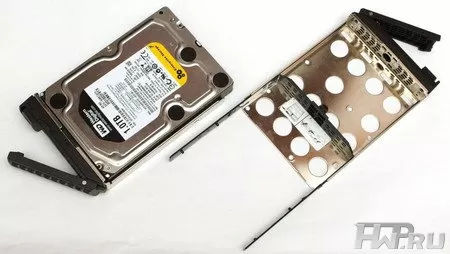

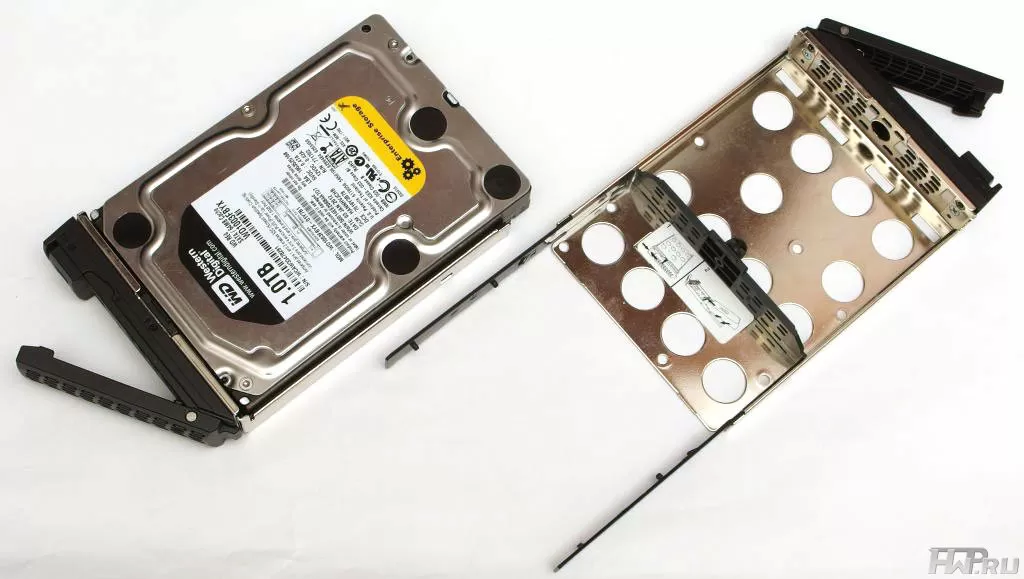

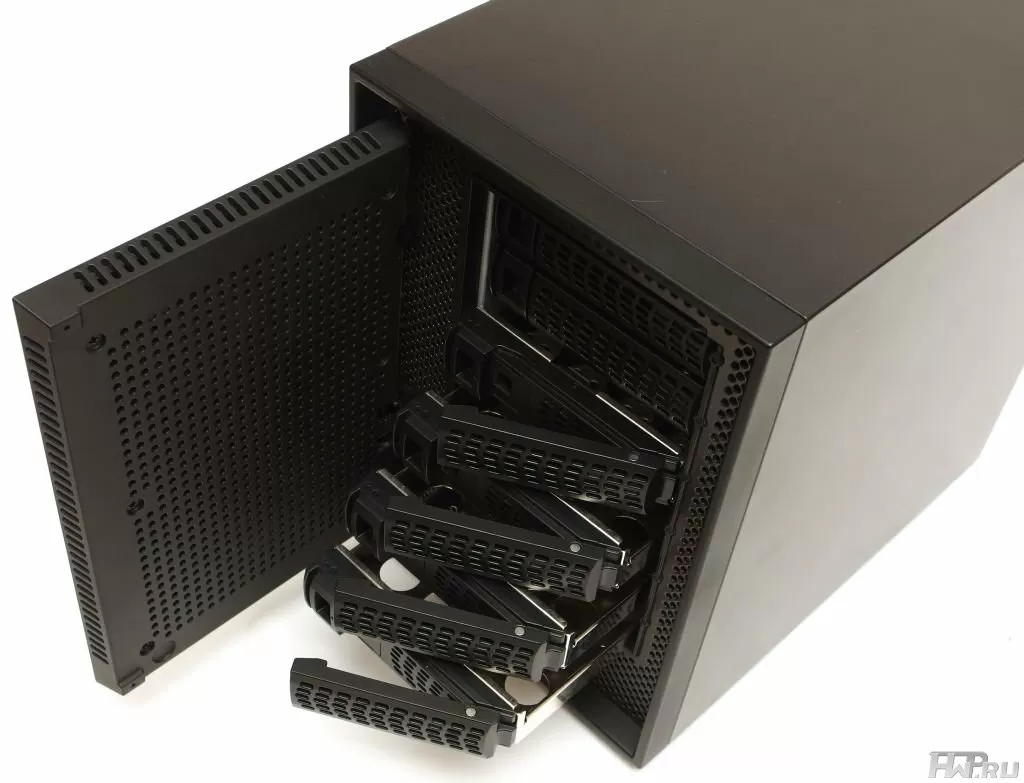

Корзины для жестких дисков знакомы нам по предыдущим обзорам NAS Netgear. Примечательны они тем, что 3,5 дюймовые жесткие диски устанавливаются без использования винтов. При этом стоит отметить, что трудностей с П-образной рамкой в этот раз мы не испытывали (кто помнит прошлый обзор - тогда было достаточно трудно выдвинуть эту рамку, видимо из-за сильной подгонки деталей крепления, из-за чего приходилось прикладывать значительные усилия).

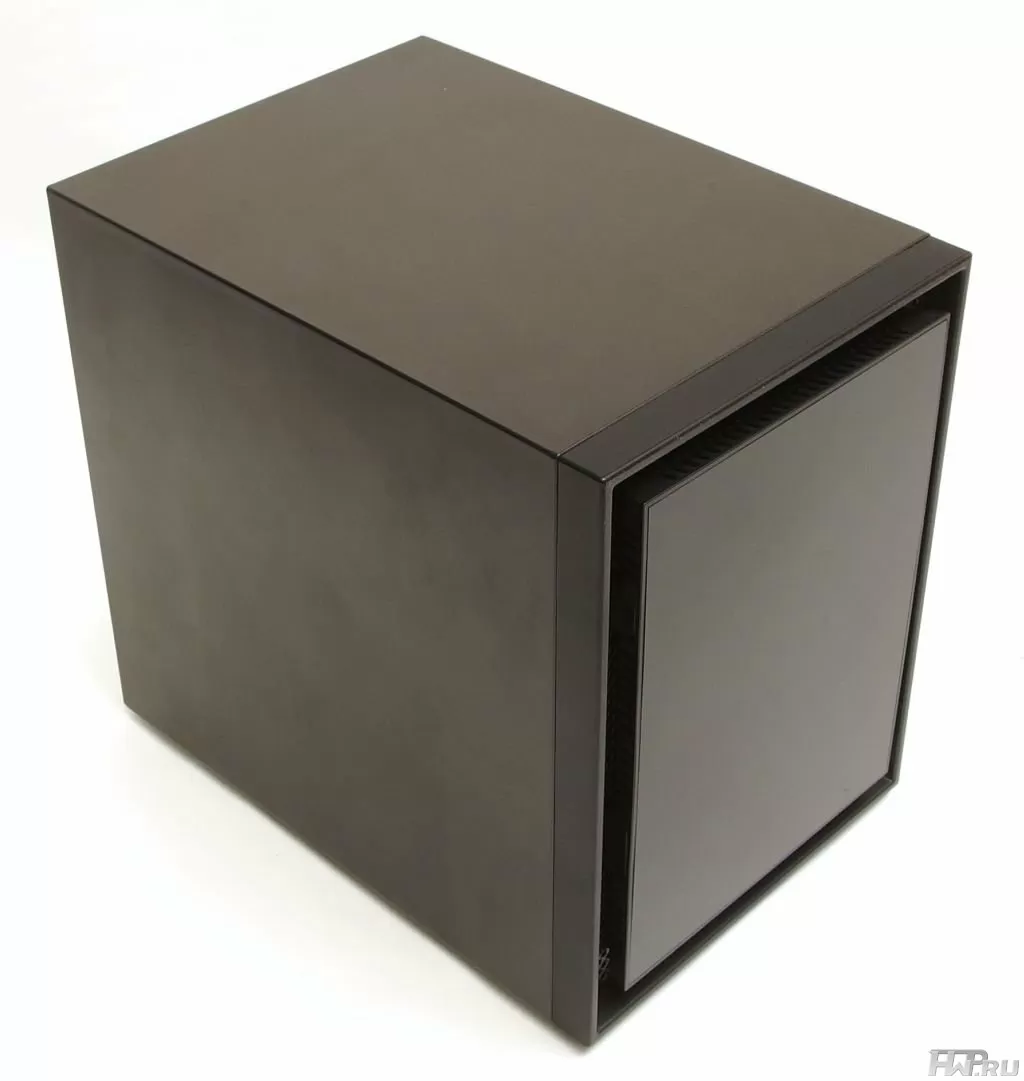

Боковые части корпуса совершенно чисты, нет даже отверстий для охлаждения. Чуть дальше станет ясно, почему.

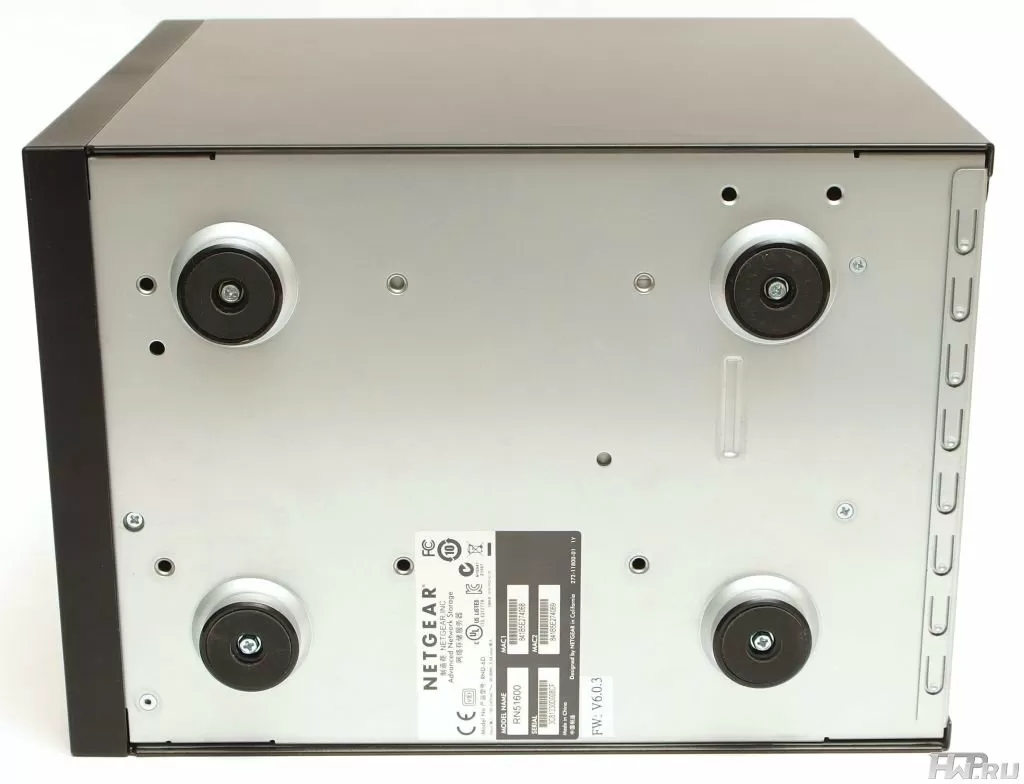

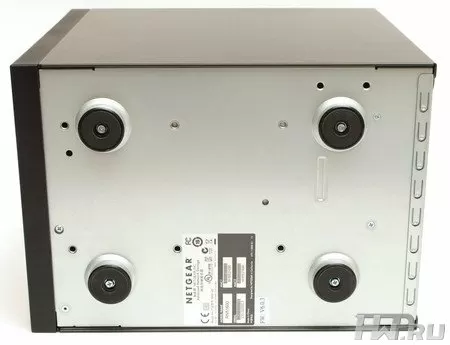

Снизу можно увидеть лишь четыре массивные ножки с резиновыми вставками. Учитывая большие габариты и вес устройства с жесткими дисками, благодаря резиновым ножкам вибрация совершенно не передаётся на поверхность стола.

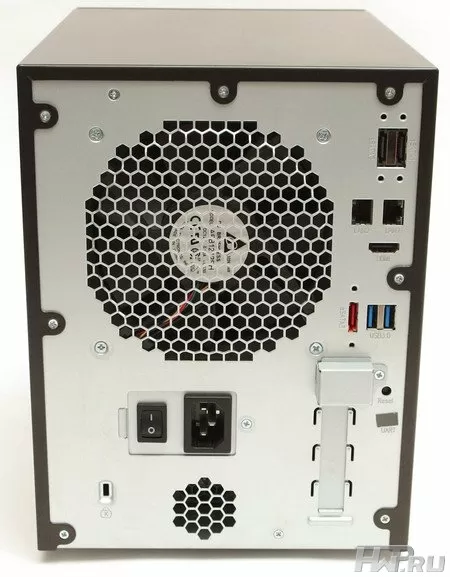

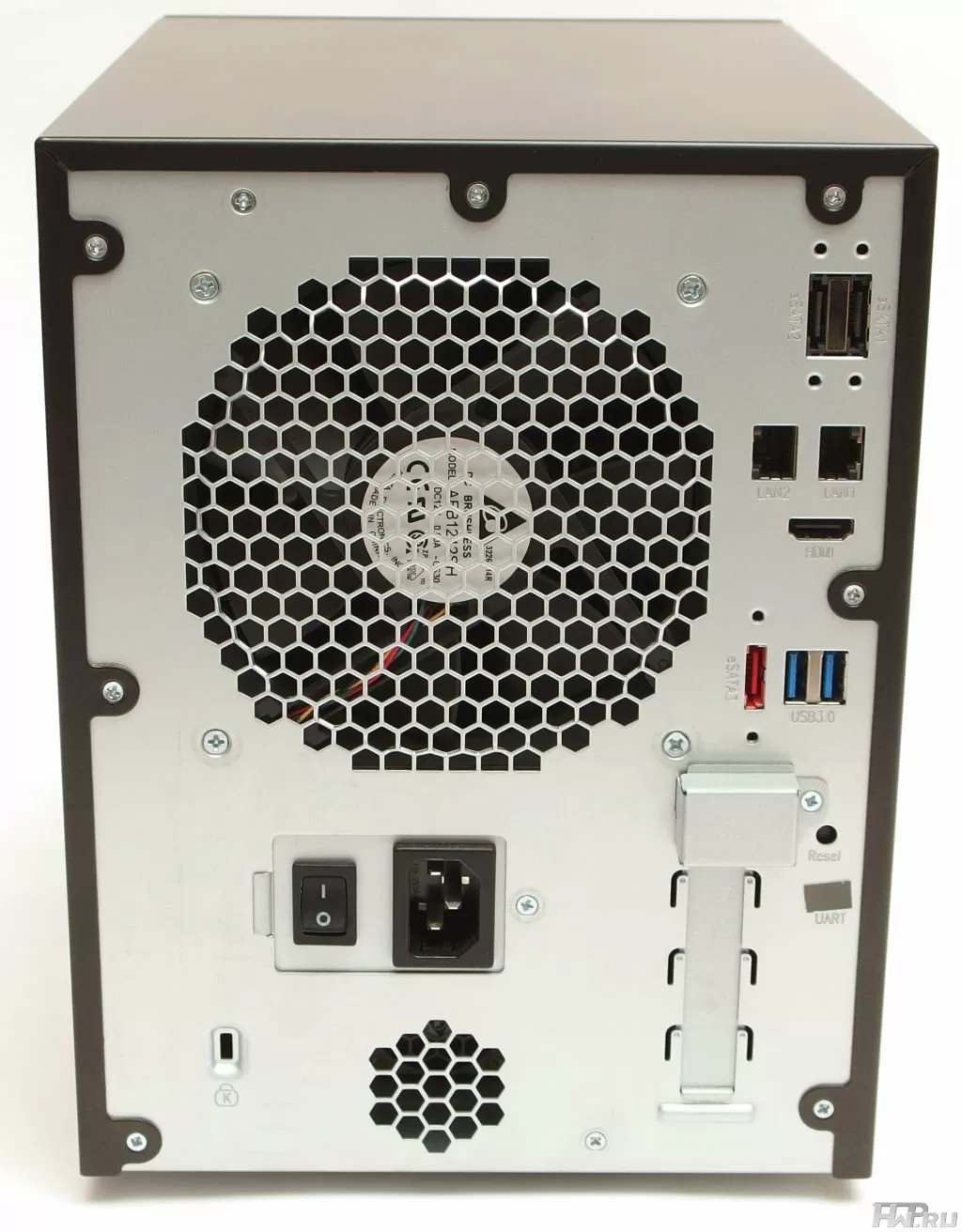

На задней части корпуса расположился набор современных разъёмов: два порта eSATA 2, один порт eSATA 3, два гигабитных сетевых интерфейса, два USB стандарта 3.0 и порт HDMI. Тут же находятся гнездо питания с кнопкой включения, системный вентилятор, Kensington Lock и место для платы расширения.

Внешние данные у NETGEAR ReadyNAS 516 очень и очень неплохи. С виду обычный дизайн вдруг является носителем прекрасного сенсорного управления с приятной подсветкой и информативным дисплеем, а место под плату расширения как бы намекает, что имеется возможность установить адаптер 10G, а значит моральное устаревание этому устройству грозит чуть в меньшей степени, чем его конкурентам.

Конструкция NETGEAR ReadyNAS 516

С разборкой хранилища пришлось немного повозиться, вновь пришлось прибегнуть к электроинструменту. Честно говоря, нам не особо понятна любовь многих производителей к маленьким болтикам с мелкой резьбой, выполненных из достаточно мягкого металла. То ли это экономия на спичках, то ли нежелание, чтобы пользователи вмешивались во внутренности устройств. Конечно, 99.999% пользователей ReadyNAS 516 никогда не станут его разбирать, в том числе потому, что их любопытство удовлетворим мы далее по тексту.

Первым делом нужно снять П-образную крышку (да да, как у старых системных блоков). За ней скрывается вполне предсказуемый вид: слева (если смотреть на устройство спереди) виднеется материнская плата, …

… справа же видны корзины, и что любопытно - виднеется вертикальная вставка из поролона. Скорее всего, она служит барьером для воздушного потока, чтобы тот шёл чётко через жесткие диски.

Затем откручивается задняя часть, скрывающая разъёмы. На ней мы видим системный вентилятор и своеобразный удлинитель-переходник к блоку питания. Пару слов о вентиляторе - это необычайно мощная "сто двадцатка" (типоразмер - 120 мм), максимальный ток потребления составляет 0,80А (то есть почти 10 Вт), и подключается к системе через 4pin PWM разъём. Размер и подключение - стандартные, так что в случае выхода из строя вентилятора, чисто теоретически вполне возможно его заменить. Но вот задача поиска такой же по мощности модели может оказаться совершенно нетривиальной.

У блока питания имеется собственный маленький вентилятор, который работает достаточно тихо и потому не выделяется на общем фоне. На фото выше также можно отметить продуманность системы охлаждения: плата расширения, к которой подключаются жесткие диски, имеет отверстия напротив каждого жесткого диска, и подключается к материнской плате двумя разъёмами, между которыми также имеется свободное пространство, через которое чётко виден радиатор процессора. Всё для свободного прохождения воздуха через ключевые компоненты.

Наконец откручиваем болты крепления поддона материнской платы и получаем доступ к самому интересному.

Как уже было ясно ранее, охлаждение процессора - пассивное: невысокий, но массивный кулер с большим числом рёбер очень похож на своих серверных собратьев. И в этом нет ничего удивительного, ведь в данной модели используется не какой-то там слабенький "двухъядерный процессор, работающий на частоте 1,5 ГГц", а самый что ни на есть производительный процессор Intel третьего поколения, а именно Intel® Ivy Bridge Core i3-3220 (3.3GHz, dual core). А это означает не только высокую производительность, но и большое тепловыделение при нагрузке до - 55 Вт, что для обычного NAS - многовато. У многих недорогих хранилищ это общее потребление всей системы под нагрузкой вместе с жесткими дисками. А NETGEAR ReadyNAS 516 под полной нагрузкой в купе потребляет до 200 Вт. Хочется отметить, что у компании NETGEAR большой опыт производства настольных NAS-ов с мощными процессорами, и многие пользователи сознательно выбирают эти модели за высокую производительность CPU.

Особо хочется обратить внимание на два разъёма для оперативной памяти DDR3, в одном из которых уже установлена планка объёмом 4Гб производства innoDisk. Так что при желании можно установить вторую планку и получить до 8Гб ОЗУ.

Стоит признаться, что и внутри NETGEAR ReadyNAS 516 скроен очень и очень недурно. Все продумано с высочайшей точностью, и в конструкции нет каких-то ляпов или оплошностей, хотя в этом никто и не сомневался.

Интерфейс NETGEAR ReadyNAS 516

Операционная система NETGEAR ReadyNAS уже была рассмотрена нами ранее в обзоре NETGEAR RN10400 а потому сейчас мы обратим внимание лишь на самые интересные моменты, касательные самого устройства ReadyNAS 516.

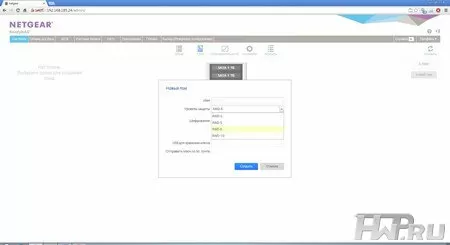

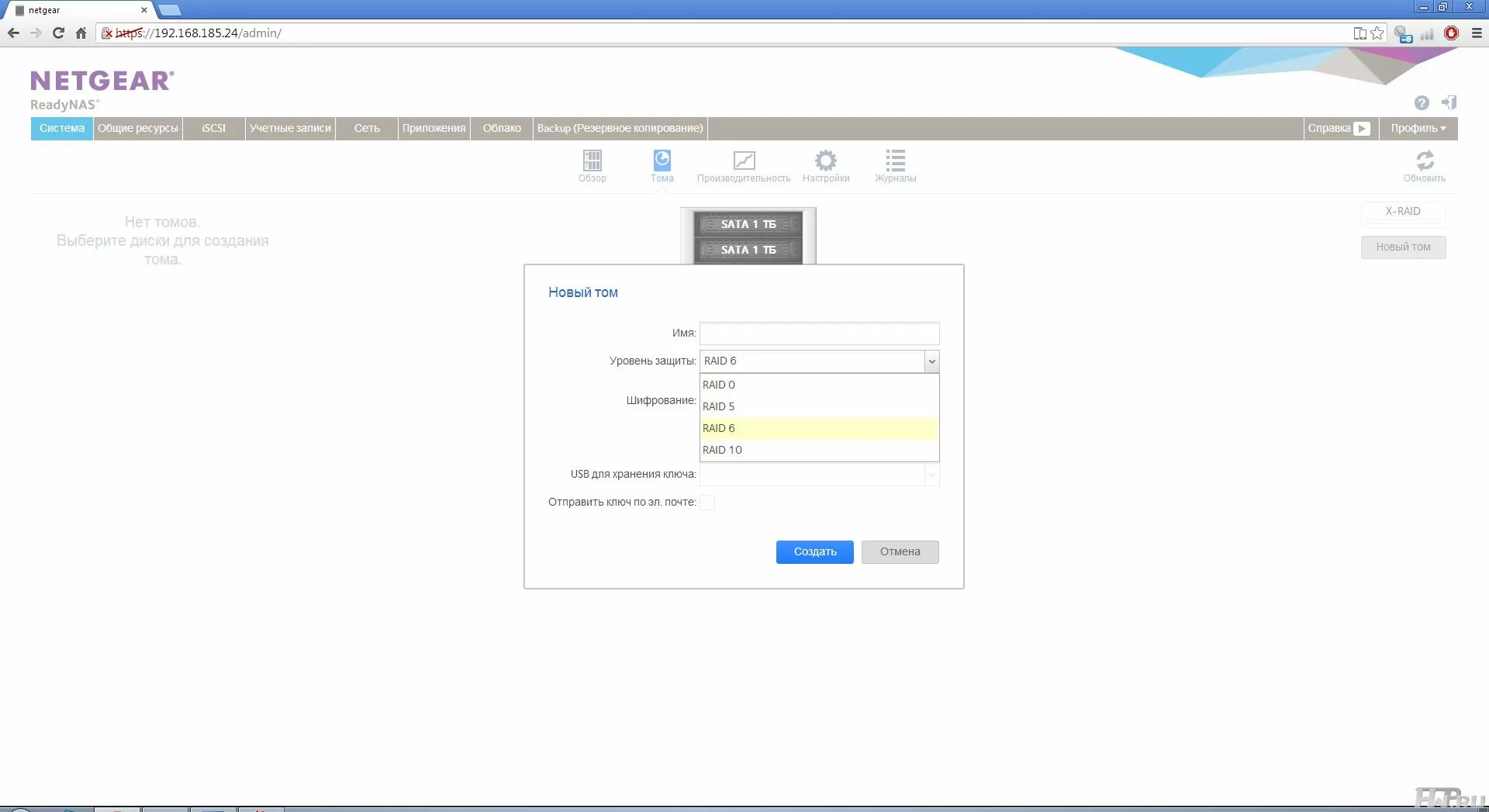

Контроллер ReadyNAS 516 поддерживает целый максимальное количество типов RAID-массивов: RAID 0, 1, 5, 6, 10. Шесть жестких дисков позволяют собрать массивы в различных вариациях, в том числе и самый оптимальный для бизнеса - RAID 5.

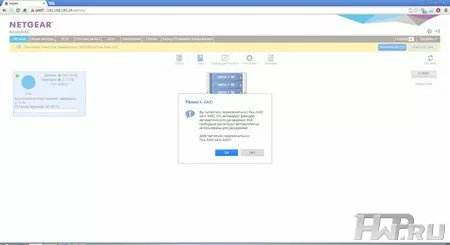

NETGEAR ReadyNAS 516 также использует фирменную технологию xRAID для лёгкого увеличения объёма путём добавления новых жестких дисков в уже существующий массив. Так что вы можете собрать систему, используя те жесткие диски, которые у вас есть, в том числе разного объема, и сразу получить максимальный объем доступного пространства, а в дальнейшем - плавно увеличивать размер массива, меняя диски даже по одному.

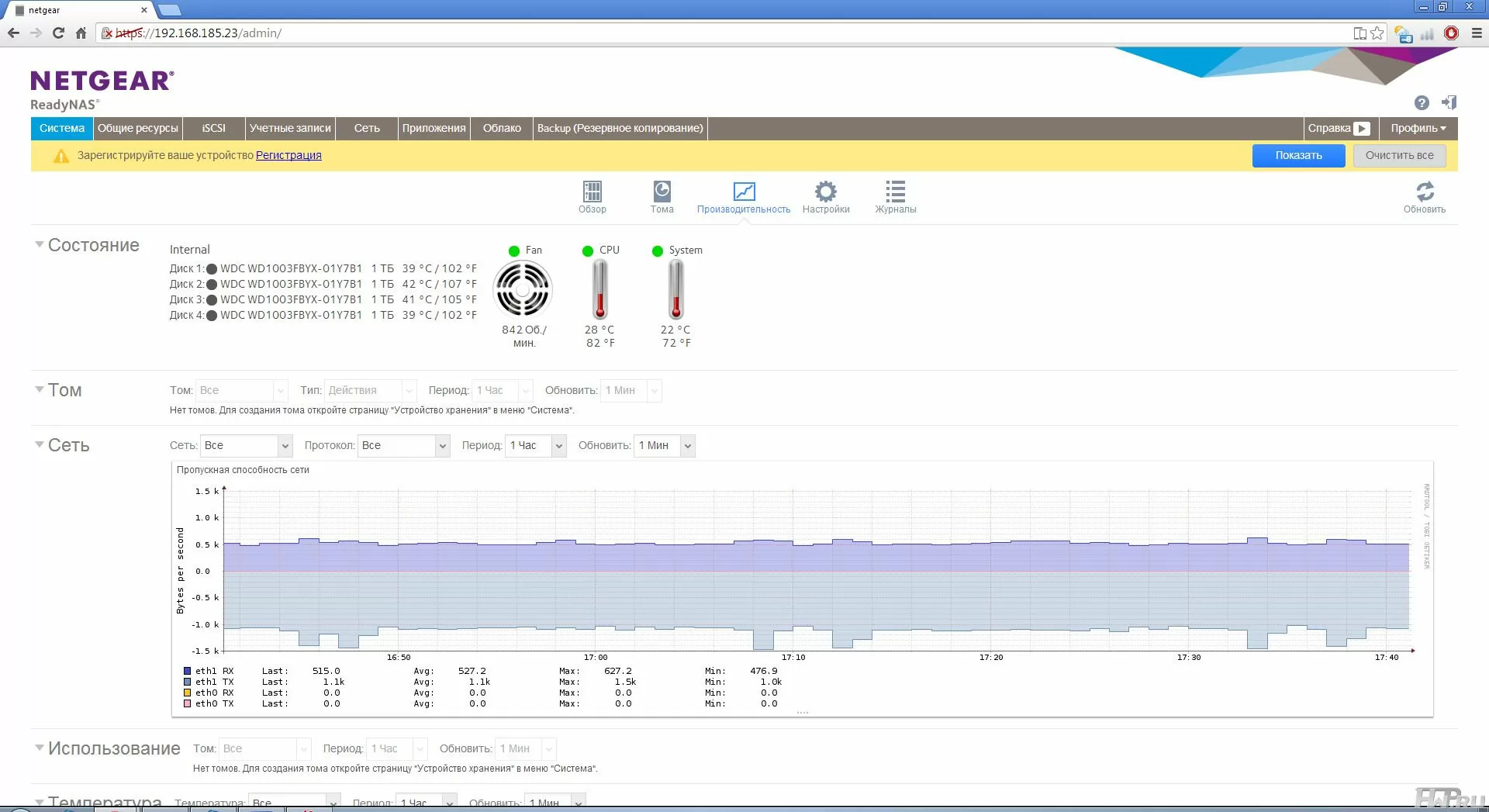

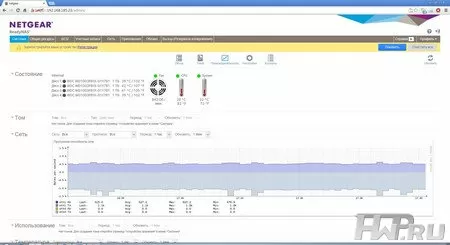

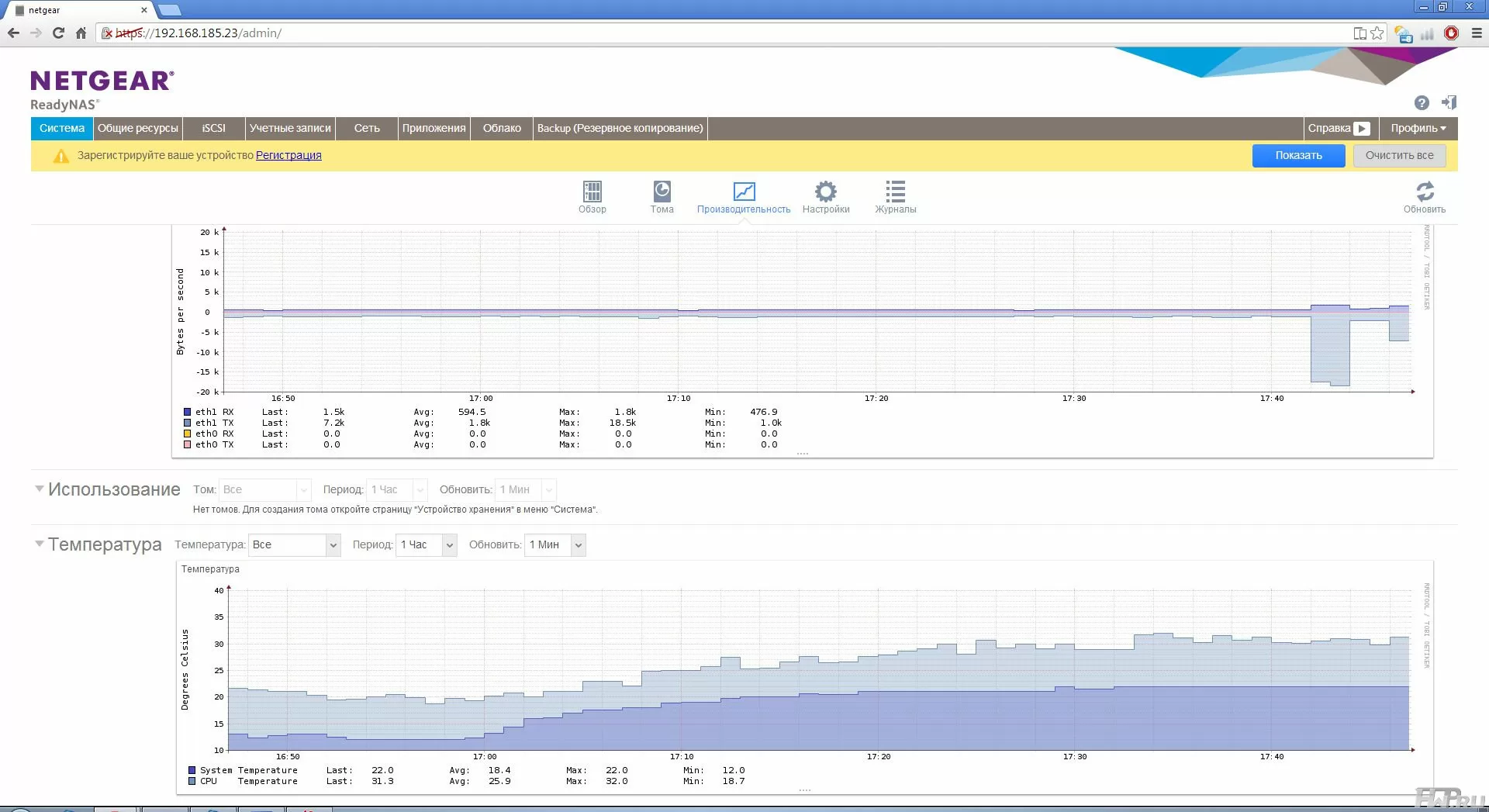

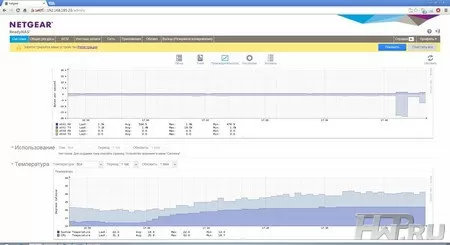

Теперь взглянем на температуру системы. При простое вентилятор вращается со скоростью около 800 об/мин, обороты регулируются системой автоматически, в зависимости от нагрузки и температуры компонентов. Для оценки качества охлаждения посмотрим на данные. Когда в помещении было 22 градуса, температура процессора в простое составляла 28-30 градусов - неплохо с учётом пассивного охлаждения. Температура материнской платы равняется комнатной. А температура жестких дисков находилась на уровне 39-42 градусов - вполне приемлемо.

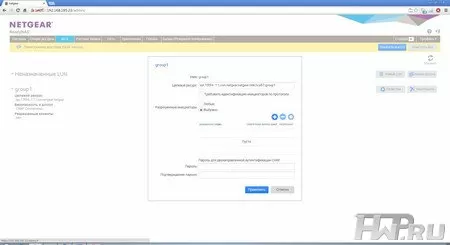

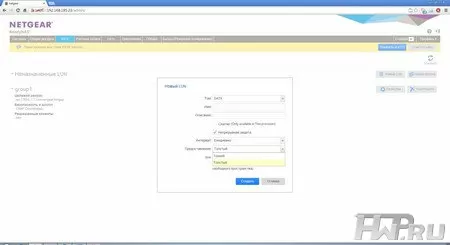

Для бизнес-сферы практически обязательным условием является поддержка iSCSI. Ведь сетевое хранилище должно быть универсальным, и для максимальной утилизации оно должно быть задействовано для самых разносторонних задач. Например, с помощью iSCSI можно выделить пространство для нужд серверов, в том числе и для виртуализации.

Как мы уже говорили выше, NETGEAR ReadyNAS 516 поддерживает 4 Тб жесткие диски, а потому максимальный объём хранилища составляет 24 Тб. Этого вполне достаточно и для резервного копирования, и для организации полноценного файлообменника. Но со временем обязательно появится необходимость расширения, и тогда самым оптимальным вариантом будет наращивание ёмкости с помощью внешних модулей расширения NETGEAR EDA500 - это пятидисковый DAS с интерфейсом подключения eSATA.

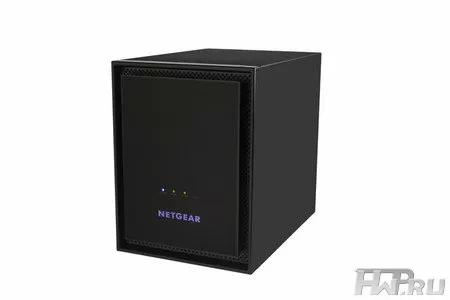

NETGEAR EDA500 имеет схожий с ReadyNAS 516 дизайн, но лишён дисплея и органов управления. Удобство использования EDA500 в купе с ReadyNAS заключается в том, что управление и мощности используются самого хранилища, то есть сохраняется централизация. Один EDA500 добавляет до 20 Тб пространства. ReadyNAS 516 имеет три eSATA порта, то есть поддерживает подключение до трёх EDA500 одновременно, итого общий объём может составлять внушительные 84 Тб. А если вспомнить, что ReadyNAS 516 имеет ещё и пару интерфейсов USB 3.0, то можно подключить ещё парочку соответствующих DAS. В общем, возможности расширения у ReadyNAS 516 очень хорошие.

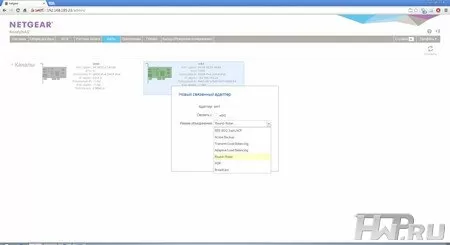

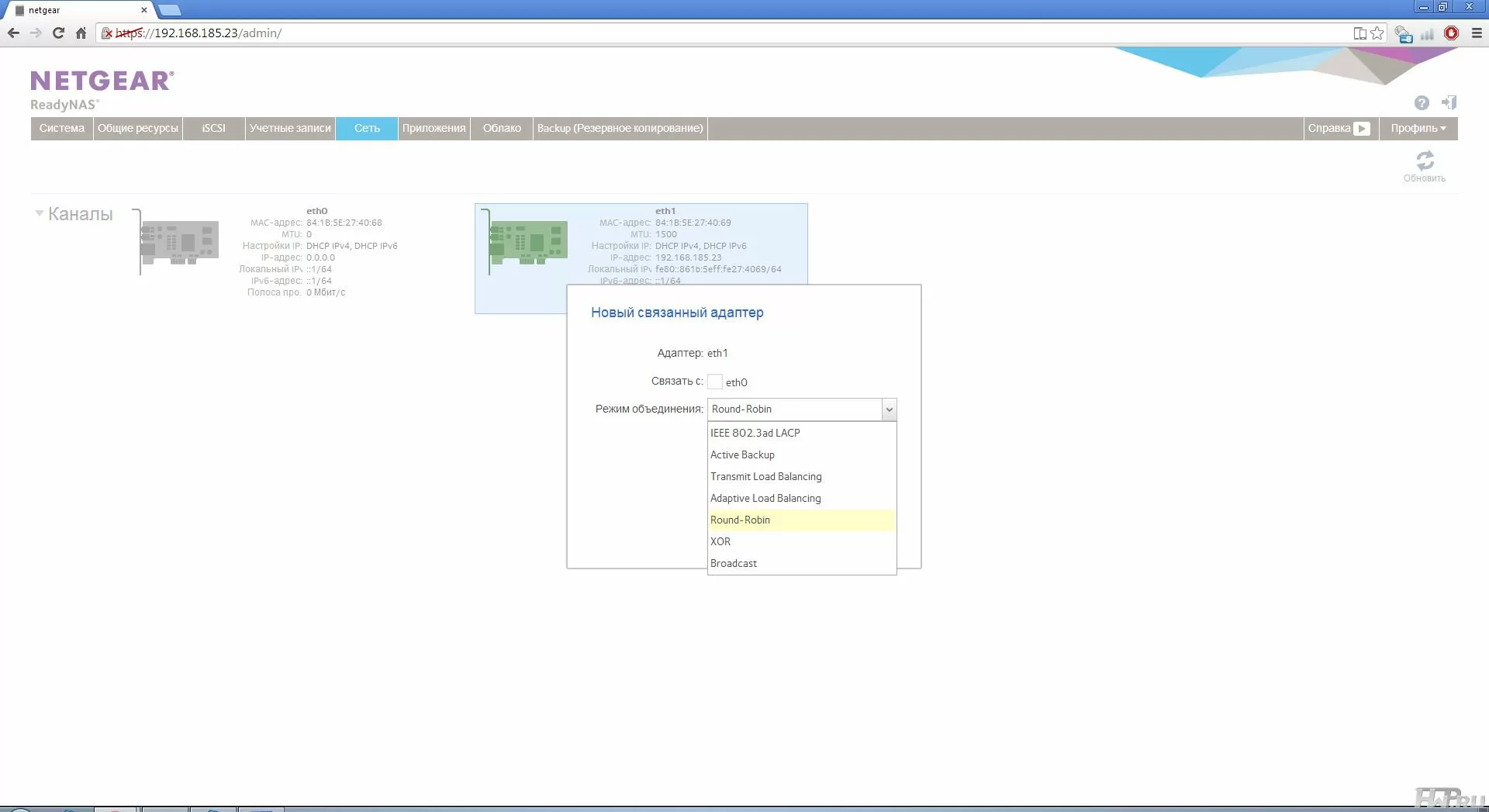

Последнее что мы бы хотели отметить отдельно - наличие двух гигабитных сетевых интерфейсов с возможностью объединения в Team. Поддерживаются различные технологии балансировки нагрузки, резервирования, а в бизнес среде важны оба параметра. С одной стороны хранилище должно быть достаточно быстрым, чтобы не являться узким местом в целой системе. С другой стороны - простой оборудования из-за выхода из строя сетевой карты или конкретного коммутатора может привести к пагубным последствиям, а потому и о резервировании нельзя забывать.

В предыдущем обзоре мы уже говорили о многих возможностях ОС NETGEAR ReadyNAS, таких как возможность установки дополнительных приложений, поддержка облачных технологий и различных вариантов резервного копирования и многое многое другое. Но это всё применимо к любому продукту NETGEAR. Нас же интересуют ключевые достоинства именно ReadyNAS 516. И мы плавно подошли к самой интересной части обзора - тестированию производительности.

Тестирование NETGEAR RN10400

Для тестирования мы использовали жесткие диски Western Digital Black серии Raid Edition 4 объёмом 1 ТБ. Сегодня это наиболее оптимальный вариант HDD для использования в корпоративных NAS-ах. Во-первых, благодаря оптимизации прошивки для RAID, эти HDD не выпадают из массивов при ошибках носителя, то есть бэд блоках. Во-вторых, за годы существования, эта серия доказала свою надежность. В-третьих, они находятся в списке совместимости всех СХД под 3.5-дюймовые диски (не считая HP, Dell, IBM, признающих только HDD со своими наклеечками). Ну и не в последнюю очередь, они достаточно быстры и при этом цена на них сопоставима с обычными жесткими дисками для настольных ПК.

В качестве тестовой системы мы использовали компьютер следующей конфигурации:

Замеры осуществлялись при подключении по протоколу Samba. NETGEAR RN516 и клиент были подключены к свитчу NETGEAR GS108T. На четырёх дисках можно собрать различные вариации массивов. Поэтому для оценки производительности (и перспектив использования NAS) мы использовали не только привычный RAID 5 (на четырёх дисках), но и RAID 1 и RAID 0 (по два диска в каждом).

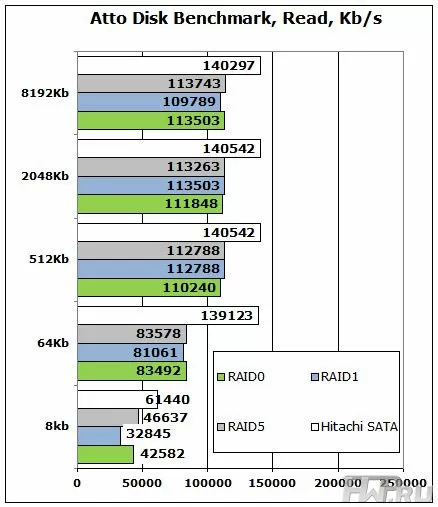

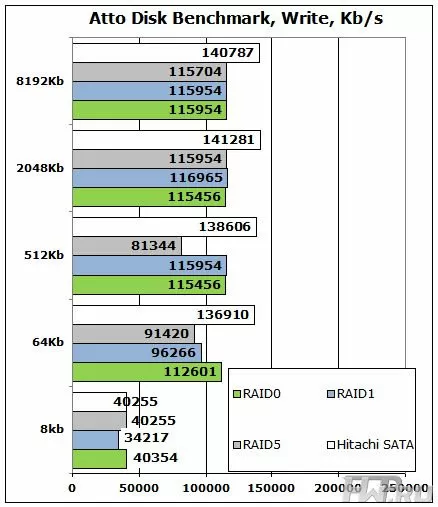

Запускаем синтетические тесты, и начнём как всегда с ATTO Disk Benchmark.

Результаты превзошли все наши ожидания. Ну тот факт, что на больших блоках мы упёрлись в скорость сетевого интерфейса - был понятен изначально. Но даже на малых блоках в однопоточном режиме наблюдается очень хорошая скорость чтения, а запись так и вообще на уровне прямого подключения. Но самое интересное ждёт впереди

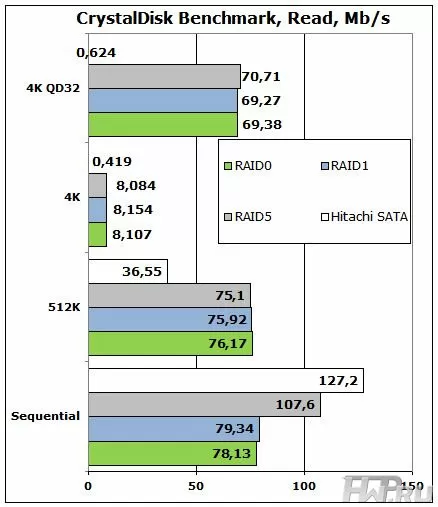

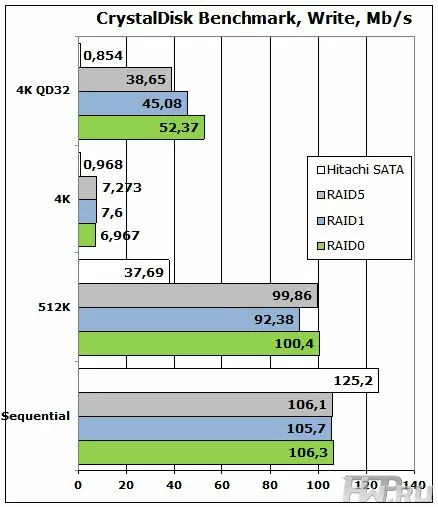

Вот теперь-то раскрывается главный козырь NAS - многопоточные операции с малыми блоками. ReadyNAS 516 выдаёт до 70Мб/сек на чтении и до 53Мб/сек на записи при работе с блоком 4К в 32 потока.

Собственно, это то, ради чего вообще и применяются сетевые хранилища - для быстрой работы с файлами при нескольких сетевых подключениях одновременно. Проще говоря - когда несколько пользователей одновременно редактируют документы на сетевом файловом ресурсе. И параллельных задач, нагружающих файловую систему, может быть очень много - тут же вы можете мгновенно делать снимки с тома, запускать задание резервного копирования и многое другое. Благодаря мощной дисковой подсистеме NETGEAR ReadyNAS 516 все эти операции вполне спокойно будут протекать одновременно, без ущерба в производительности всей системы.

Безусловно, такие результаты были бы невозможны без использования мощного процессора, и Intel® Ivy Bridge Core i3-3220 пришёлся как нельзя к месту. Производители NAS уже давно смекнули, что пора бы использовать обычные настольные процессоры, и это оказалось вполне оправданным - при невысокой стоимости компонентов мы получаем высокую производительность на выходе. Что особенно важно в бизнес среде.

Цена вопроса

На момент написания обзора стоимость NETGEAR ReadyNAS 516 в комплектации без жестких дисков находилась на уровне 55000 рублей. А модуль расширения EDA500 стоит около 25000 рублей.

Выводы

NETGEAR ReadyNAS 516 можно считать практически одним из самых оптимальных сетевых хранилищ для бизнес среды. Будучи выполненным в привычном настольном форм-факторе, этот шестидисковый NAS не требует наличия стойки или настенного шкафа и может быть установлен непосредственно у рабочего места системного администратора. При этом производительность хранилища находится на действительно высоком уровне, достаточном для полноценного использования NAS в офисе.

Использование полноценного настольного процессора Intel Core i3 и производительной дисковой подсистемы позволяет добиться таких скоростей, чтобы не выставлять NAS слабым звеном. С ReadyNAS 516 пользование сетевыми ресурсами не превратится в повод попить чаю "пока загружается документ". При этом стоимость - второе главное достоинство модели, всего 55000 рублей. Эту сумму не составит труда включить в инвестиции и согласовать с бухгалтерией.

Официальный сайт Netgear -  www.netgear.ru

Лутовинов Максим (aka. Kok)
19/12.2013
