Конструкция NETGEAR ReadyNAS 516

С разборкой хранилища пришлось немного повозиться, вновь пришлось прибегнуть к электроинструменту. Честно говоря, нам не особо понятна любовь многих производителей к маленьким болтикам с мелкой резьбой, выполненных из достаточно мягкого металла. То ли это экономия на спичках, то ли нежелание, чтобы пользователи вмешивались во внутренности устройств. Конечно, 99.999% пользователей ReadyNAS 516 никогда не станут его разбирать, в том числе потому, что их любопытство удовлетворим мы далее по тексту.

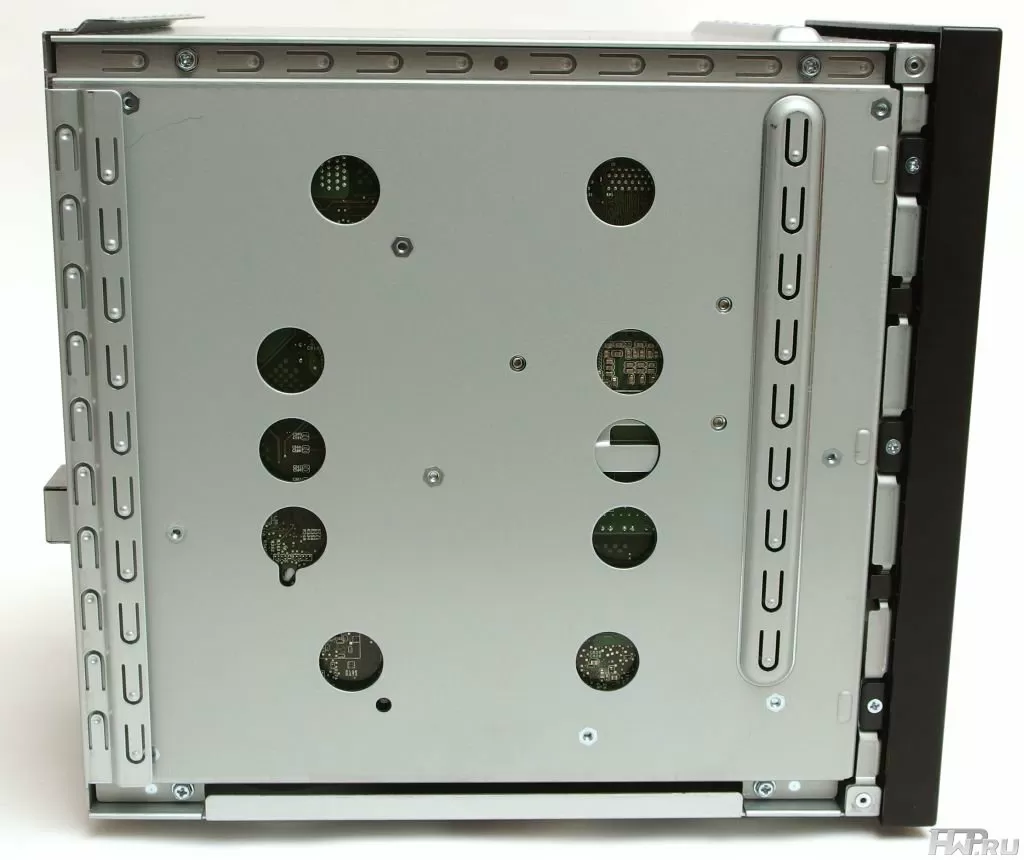

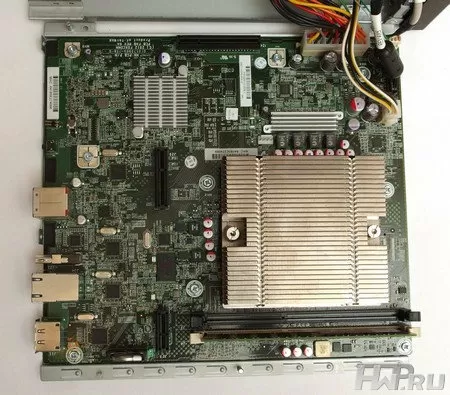

Первым делом нужно снять П-образную крышку (да да, как у старых системных блоков). За ней скрывается вполне предсказуемый вид: слева (если смотреть на устройство спереди) виднеется материнская плата, …

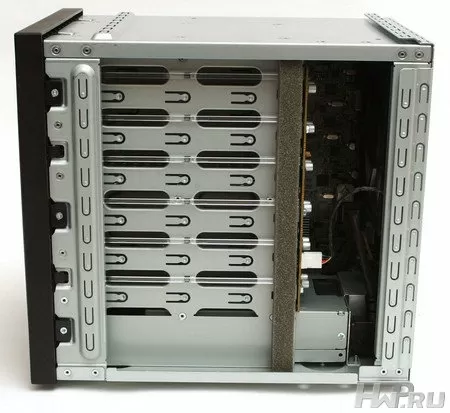

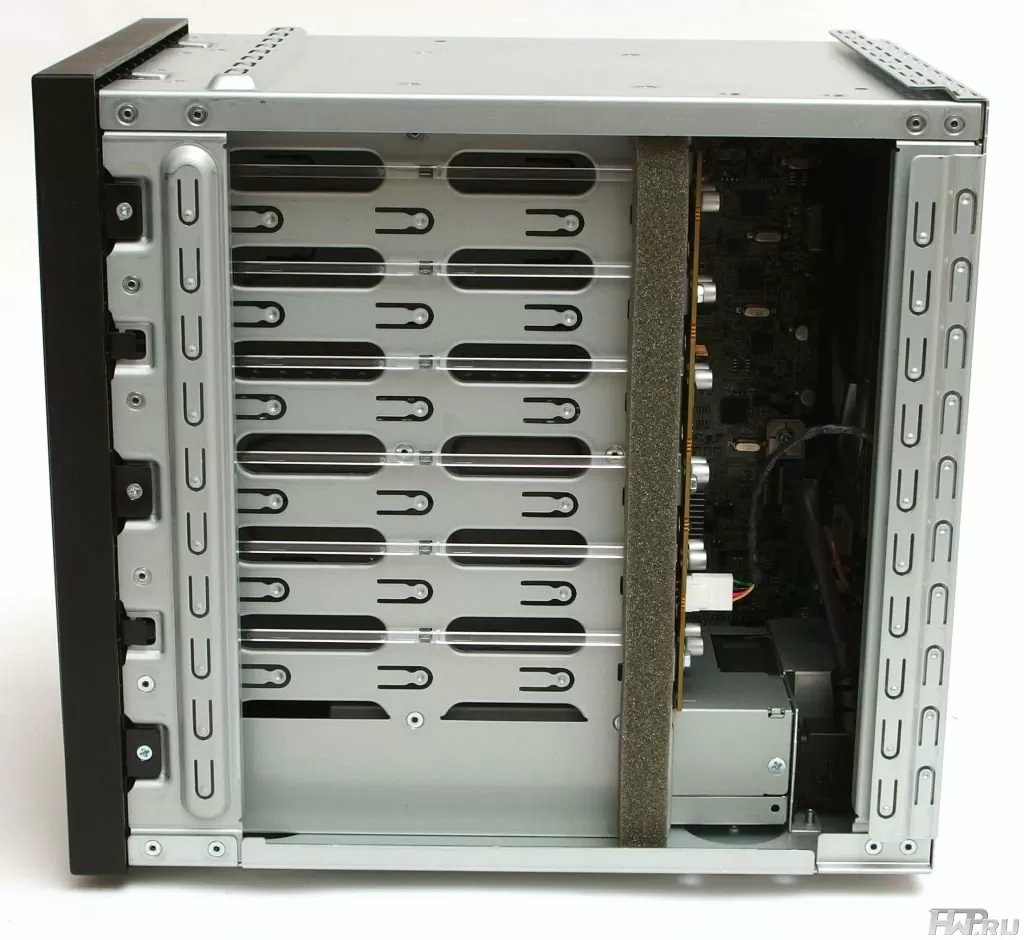

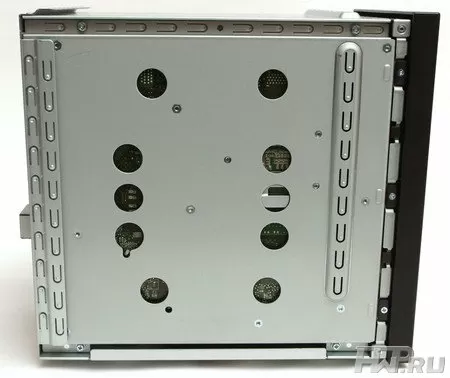

… справа же видны корзины, и что любопытно - виднеется вертикальная вставка из поролона. Скорее всего, она служит барьером для воздушного потока, чтобы тот шёл чётко через жесткие диски.

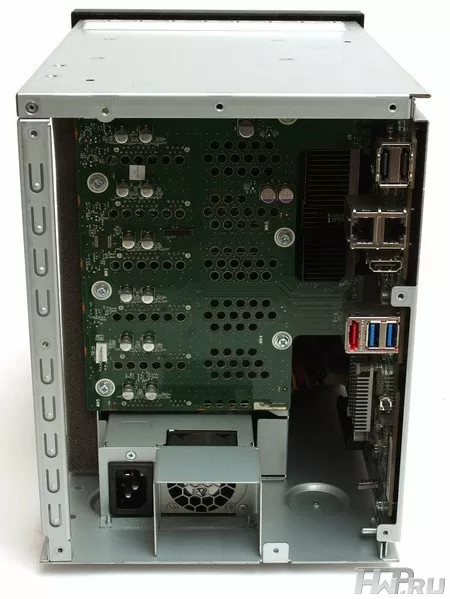

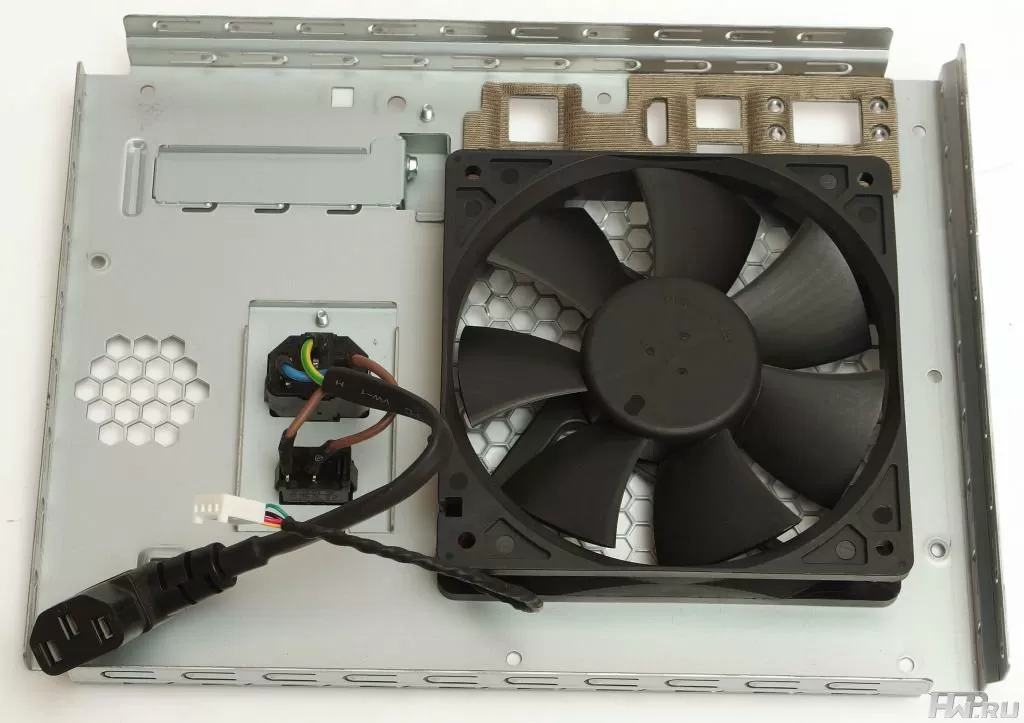

Затем откручивается задняя часть, скрывающая разъёмы. На ней мы видим системный вентилятор и своеобразный удлинитель-переходник к блоку питания. Пару слов о вентиляторе - это необычайно мощная "сто двадцатка" (типоразмер - 120 мм), максимальный ток потребления составляет 0,80А (то есть почти 10 Вт), и подключается к системе через 4pin PWM разъём. Размер и подключение - стандартные, так что в случае выхода из строя вентилятора, чисто теоретически вполне возможно его заменить. Но вот задача поиска такой же по мощности модели может оказаться совершенно нетривиальной.

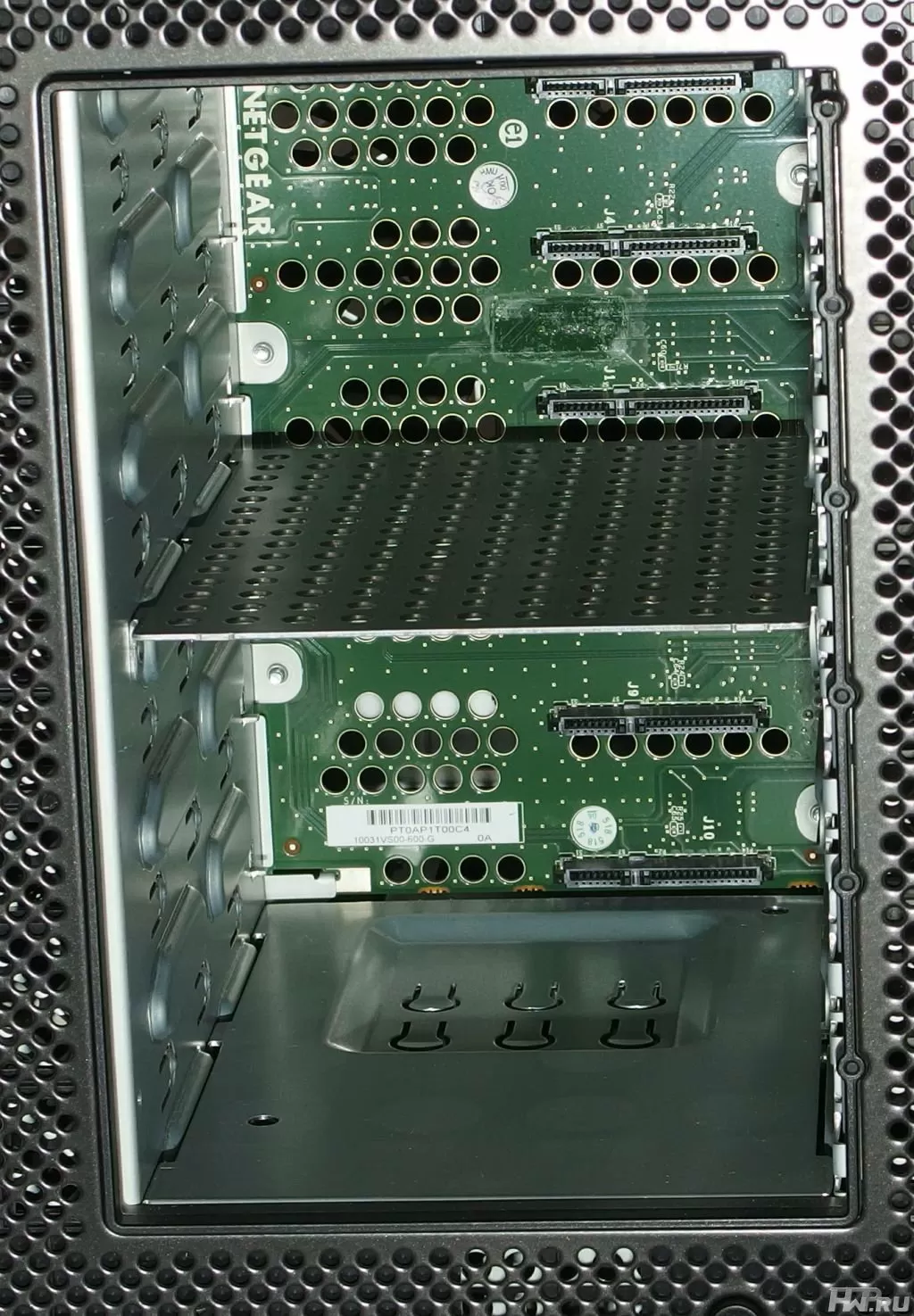

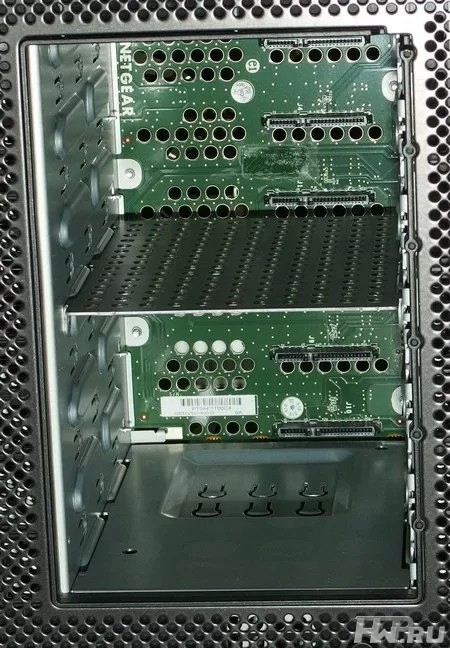

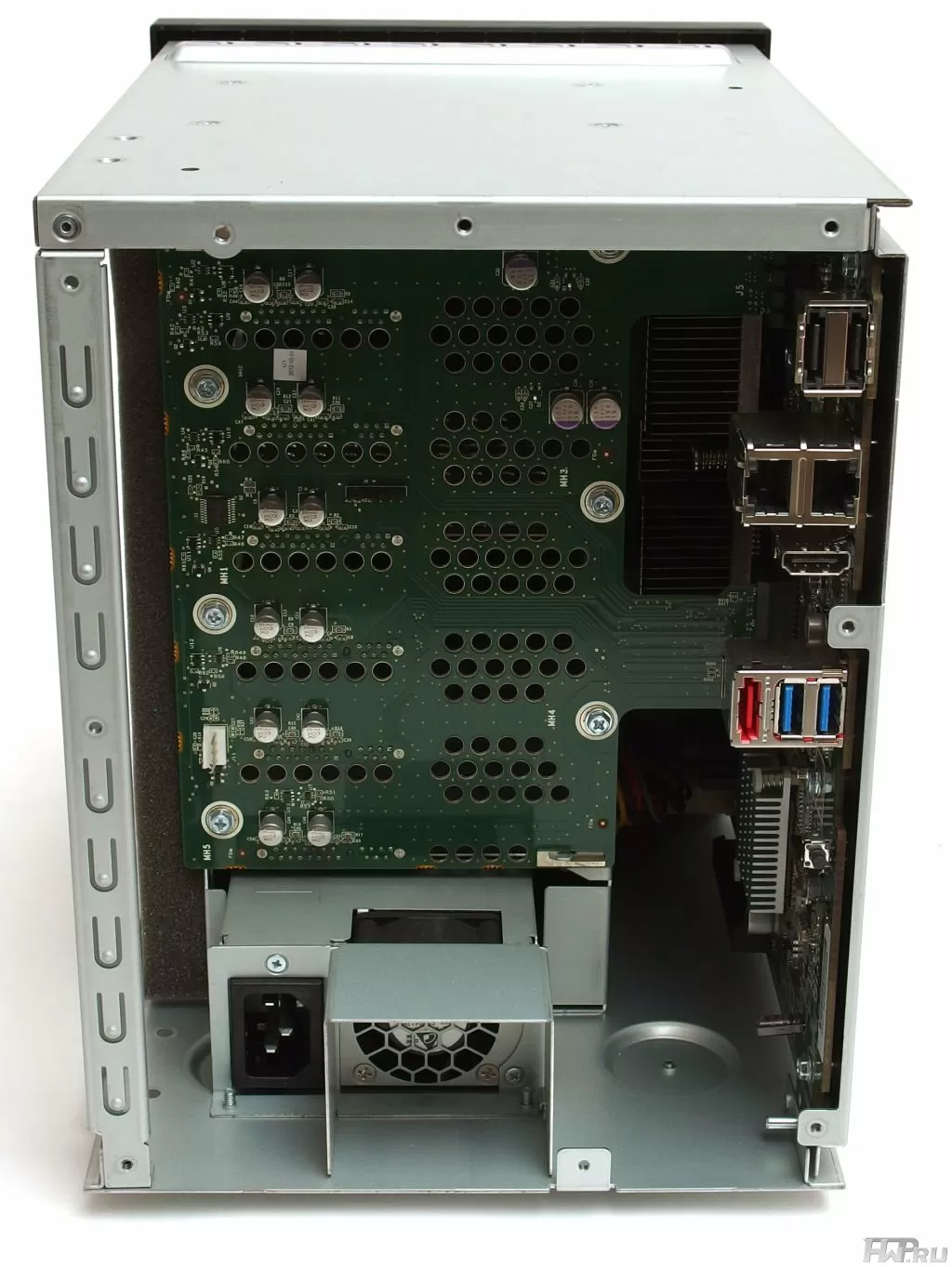

У блока питания имеется собственный маленький вентилятор, который работает достаточно тихо и потому не выделяется на общем фоне. На фото выше также можно отметить продуманность системы охлаждения: плата расширения, к которой подключаются жесткие диски, имеет отверстия напротив каждого жесткого диска, и подключается к материнской плате двумя разъёмами, между которыми также имеется свободное пространство, через которое чётко виден радиатор процессора. Всё для свободного прохождения воздуха через ключевые компоненты.

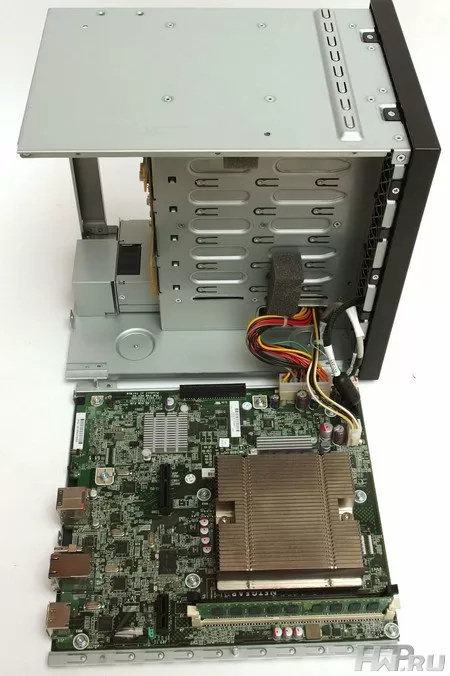

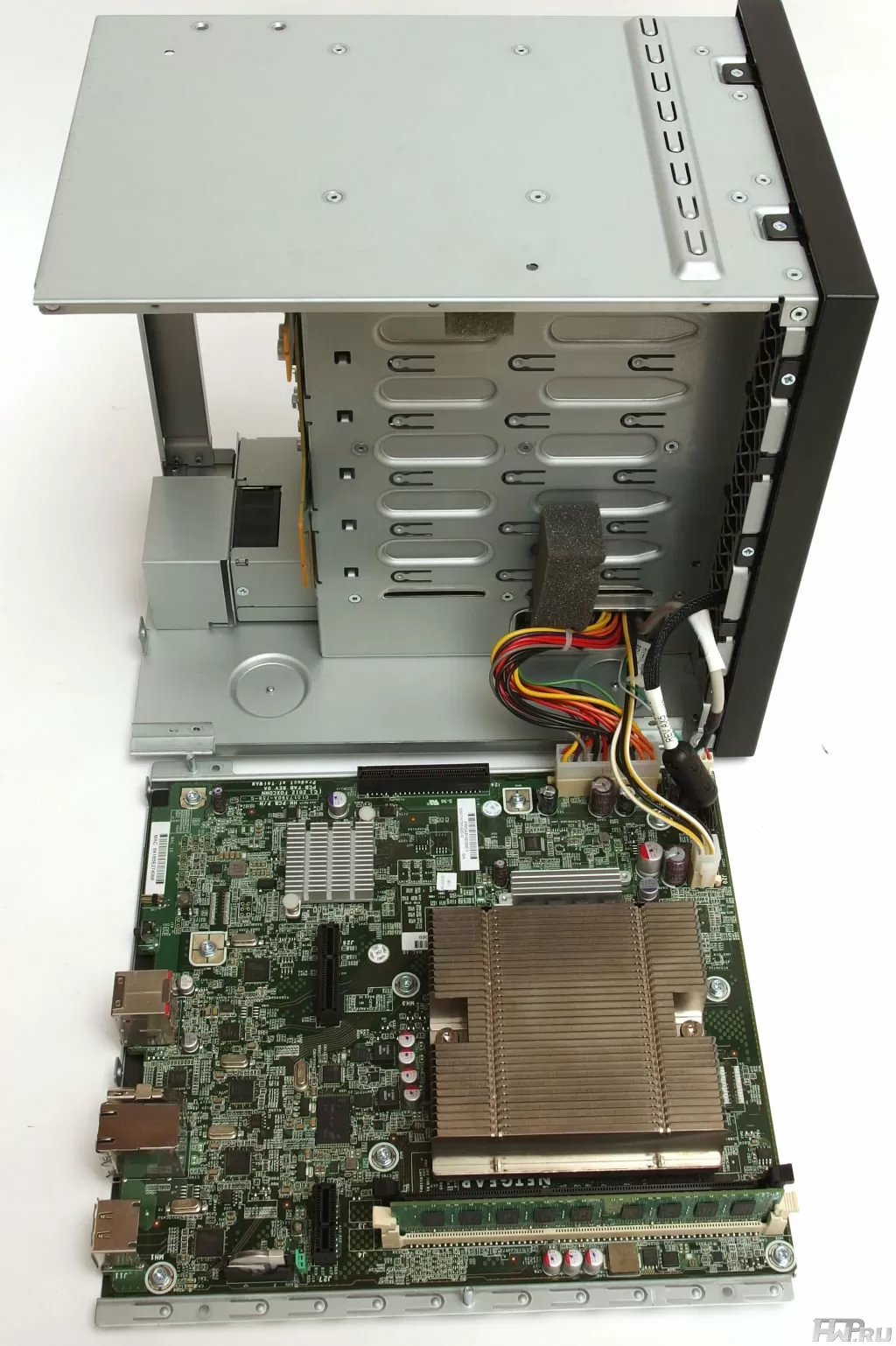

Наконец откручиваем болты крепления поддона материнской платы и получаем доступ к самому интересному.

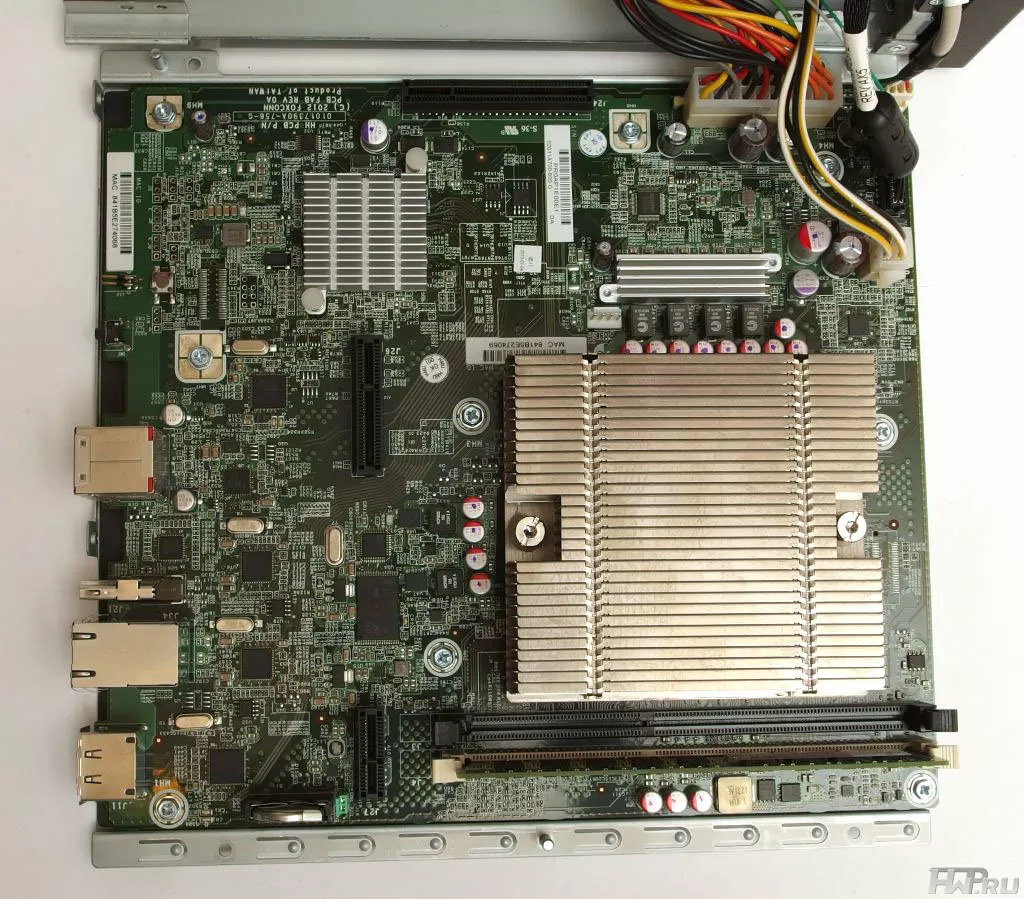

Как уже было ясно ранее, охлаждение процессора - пассивное: невысокий, но массивный кулер с большим числом рёбер очень похож на своих серверных собратьев. И в этом нет ничего удивительного, ведь в данной модели используется не какой-то там слабенький "двухъядерный процессор, работающий на частоте 1,5 ГГц", а самый что ни на есть производительный процессор Intel третьего поколения, а именно Intel® Ivy Bridge Core i3-3220 (3.3GHz, dual core). А это означает не только высокую производительность, но и большое тепловыделение при нагрузке до - 55 Вт, что для обычного NAS - многовато. У многих недорогих хранилищ это общее потребление всей системы под нагрузкой вместе с жесткими дисками. А NETGEAR ReadyNAS 516 под полной нагрузкой в купе потребляет до 200 Вт. Хочется отметить, что у компании NETGEAR большой опыт производства настольных NAS-ов с мощными процессорами, и многие пользователи сознательно выбирают эти модели за высокую производительность CPU.

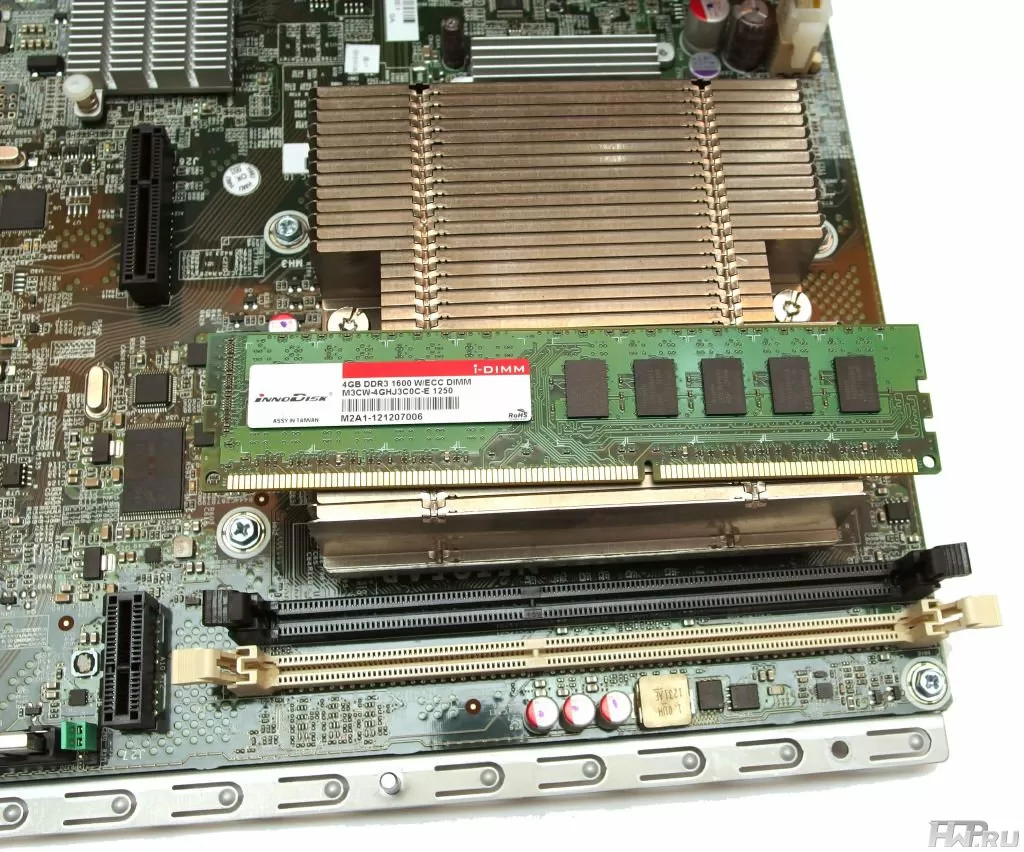

Особо хочется обратить внимание на два разъёма для оперативной памяти DDR3, в одном из которых уже установлена планка объёмом 4Гб производства innoDisk. Так что при желании можно установить вторую планку и получить до 8Гб ОЗУ.

Стоит признаться, что и внутри NETGEAR ReadyNAS 516 скроен очень и очень недурно. Все продумано с высочайшей точностью, и в конструкции нет каких-то ляпов или оплошностей, хотя в этом никто и не сомневался.
