Обзор источника бесперебойного питания AEG Protect D. 1000 формата 2U

Модуль расширения Protect D. 1000BP

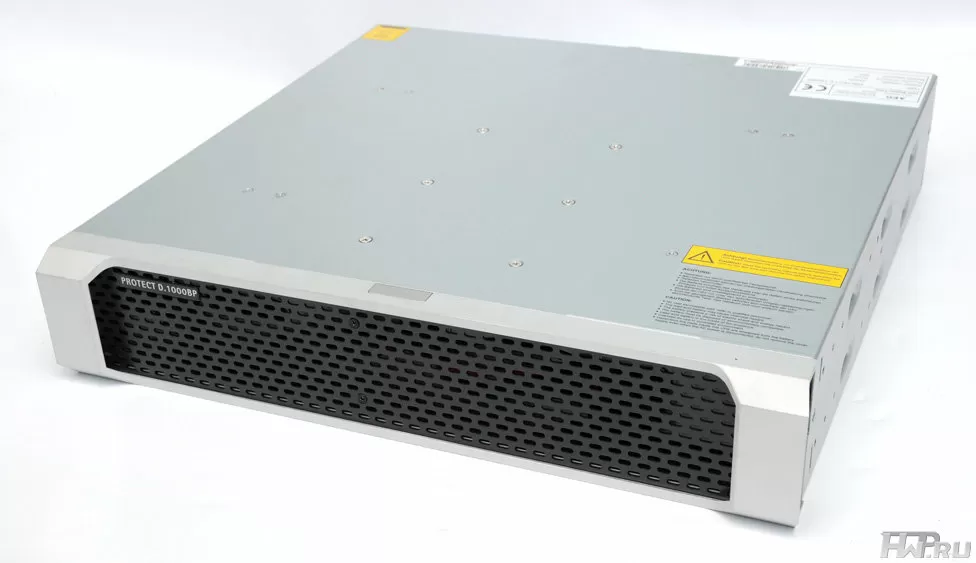

Давайте посмотрим на батарейный блок Protect D. 1000BP, который вы можете подключить к AEG Protect D. 1000 для увеличения времени автономной работы. Честно сказать, я открыл коробку с этим батарейным блоком до того, как ознакомился с самим ИБП, и поэтому был немного удивлен - на нем не было ни одной розетки.

Обычно блок аккумуляторов подключается к ИБП сзади, используя какой-либо фирменный кабель, но конструкторы AEG посчитали, что подключение спереди для ИБП такого класса более удобно. Дело в том, что подключать батареи к головному устройству сзади несложно, когда вы устанавливаете оборудование в новую пустую стойку. А если вы имеете дело с заполненным шкафом, в котором надо поменять батарейный блок без отключения ИБП, то сделать это удобнее спереди.

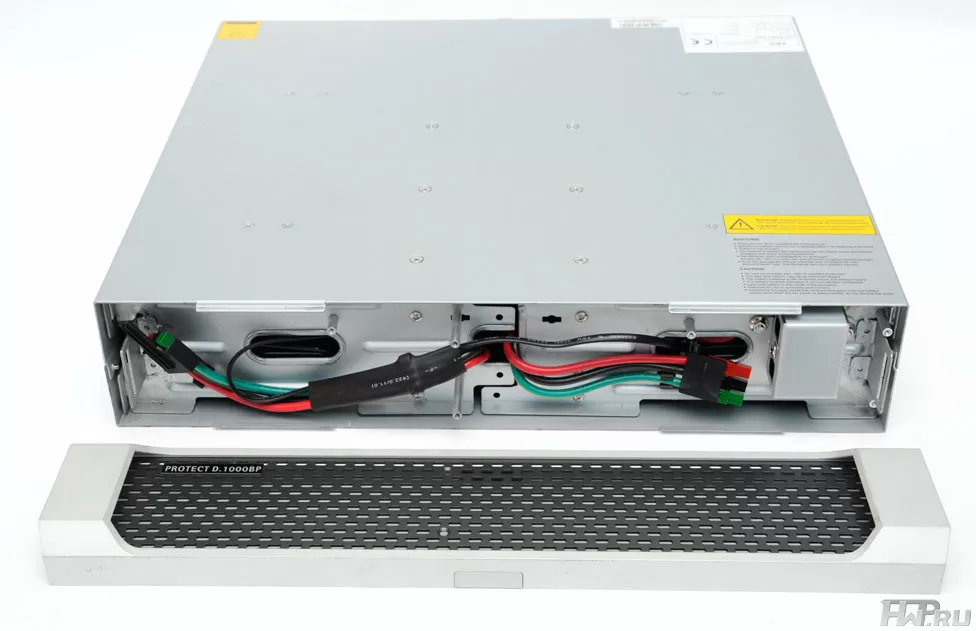

Как и у самого ИБП, у аккумуляторного модуля AEG Protect D. 1000BP, надо открыть переднюю крышку, отвернув два винтика, снять заглушку, через которую будут проходить провода сверху или снизу, ну и соединить соответствующие разъемы у ИБП и аккумуляторного блока. Помимо силовых проводов, подключаются так же сигнальные кабели с телефонным разъемом RJ11, необходимые для мониторинга состояния аккумуляторных блоков головным устройством.

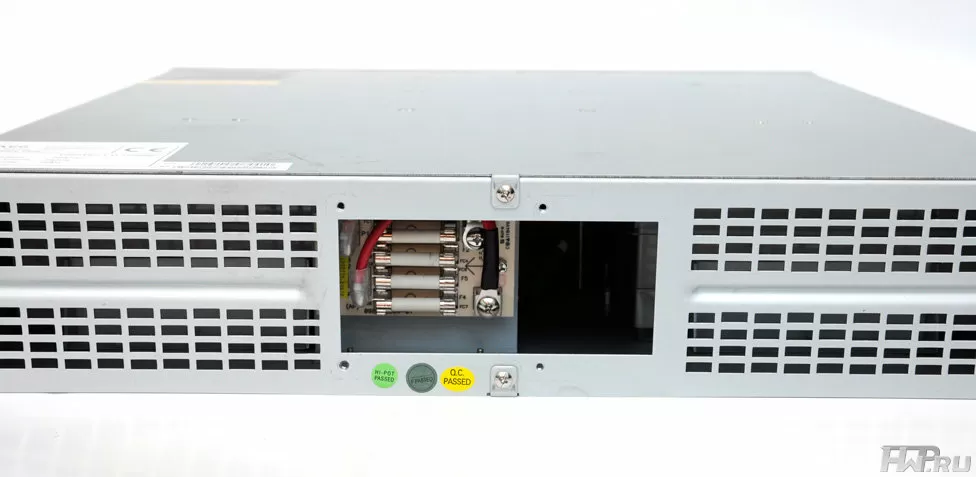

Для защиты от КЗ, в аккумуляторных батареях Protect D. BP предусмотрены плавкие предохранители, доступ к которым осуществляется как раз сзади. Считается, что если предохранитель сгорел, то вам в любом случае придется доставать модуль из стойки для проверки и ремонта.

При подключении нескольких батарейных модулей, соединение происходит последовательно, а длина кабелей позволяет подключить только батарею в соседнем стойкоместе. Так что в случае, если у вас выходит из строя ближняя к головному устройству батарея, к которой подключены еще три, будьте готовы переставить самую нижнюю на место вышедшей из строя, иначе дотянуться проводами до самого ИБП не получится.

Для ИБП следует выбирать аккумуляторный блок в соответствии с его мощностью, например к Protect D. 1000 следует подключать только модули Protect D. 1000BP, а к Protect D. 3000 - только Protect D. 3000BP, и так далее. Исключение составляет только Protect D. 2030BP, который подходит к Protect D.2000 и Protect D.3000.
