Обзор игрового корпуса Cooler Master Elite 120 Advanced формата Mini ITX

Внешний вид Cooler Master Elite 120 Advanced

Корпус поставляется в небольшой картонной коробке без красочной полиграфии. Наш образец не комплектовался блоком питания, но судя по информации на упаковке, он бывает и в версиях с блоком питания мощностью от 350 до 650 Вт.

Дизайн модели хорошо продуман. Почти полностью чёрное исполнение, кроме алюминиевой вставки серого цвета на фронтальной панели. Текстурированную поверхность разбавляет эмблема "Cooler Master".

Справа находятся кнопки питания и сброса. Первая оснащена индикатором, ещё один индикатор работы жестких дисков располагается между кнопками. Чуть ниже - порт USB современного стандарта 3.0. Слева находятся ещё два порта USB, но уже более привычного стандарта USB 2.0, между которыми располагаются два гнезда 3,5мм для подключения наушников и микрофона. Разъёмы совместимы как со старой распиновкой, так и с HD Audio. Верхняя вставка закрывает 5,25" отсек, в случае установки оптического привода её нужно будет снять. Благодаря подобранной гамме цветов, одинаково уместно будут смотреться приводы как в сером, так и в черном исполнении, но учитывая, что эра оптических носителей прошла, скорее всего вы и не захотите трогать эту заглушку и вовсе.

На корпусе в огромном количестве присутствуют вентиляционные отверстия: сверху около блока питания, снизу по бокам. Отверстия крупные, поэтому движение воздуха будет не сильно затруднено. Верхняя перфорация изнутри прикрыта не очень крупной сеткой - своеобразная защита от попадания крупных частиц.

По ширине корпус не сильно больше Mini ITX платы, поэтому материнка здесь располагается горизонтально.

Слоты расширения фиксируются "барашками" для удобства безотверточной сборки. Блок питания крепится к съёмной корзине, а благодаря тому, что она значительно выступает из корпуса, реализована поддержка полноразмерных ATX блоков питания.

Такими же черными, как уголь винтами, крепится крышка корпуса. В отличии от большинства современных корпусов, здесь крышка - цельная, П-образная. Благо, у Cooler Master Elite 120 Advanced крышка снимается она гораздо легче, чем на его прародителях стандарта AT.

В комплекте к корпусу предлагаются различные стяжки для крепления проводов, салазки для установки 5.25" устройств и необходимый крепеж.

Несмотря на скромные размеры корпуса, места здесь хватит для всего, что хочется. В частности, Cooler Master Elite 120 Advanced имеет три посадочных места для 3,5" накопителей. В двух из них уже установлены переходники на 2,5" HDD/SSD. Итого можно установить до пяти накопителей разных мастей. Этого хватит чтобы удовлетворить амбиции большинства пользователей и превратить Mini ITX компьютер во вместительный NAS. Даже в случае создания универсального комбайна вполне уместится один SSD для системы и два ёмких 3,5" HDD для мультимедийного контента.

Салазки имеют безвинтовое крепление. Более того, места соединения прорезинены, что позволит уменьшить вибрацию (пусть и немного, но всё же).

Непосредственно перед корзиной для жестких дисков установлен 120 мм вентилятор, работающий со скоростью 1200 об/мин. Он охлаждает накопители свежим воздухом, который всасывает через скрытые отверстия на лицевой панели. На второй стенке также предусмотрены отверстия для ещё одного 120 мм вентилятора, так что при острой необходимости можно будет обеспечить очень хорошую продуваемость всех накопителей.

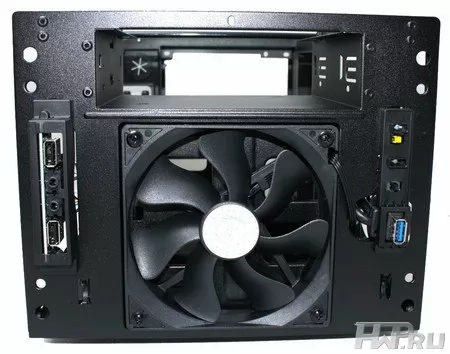

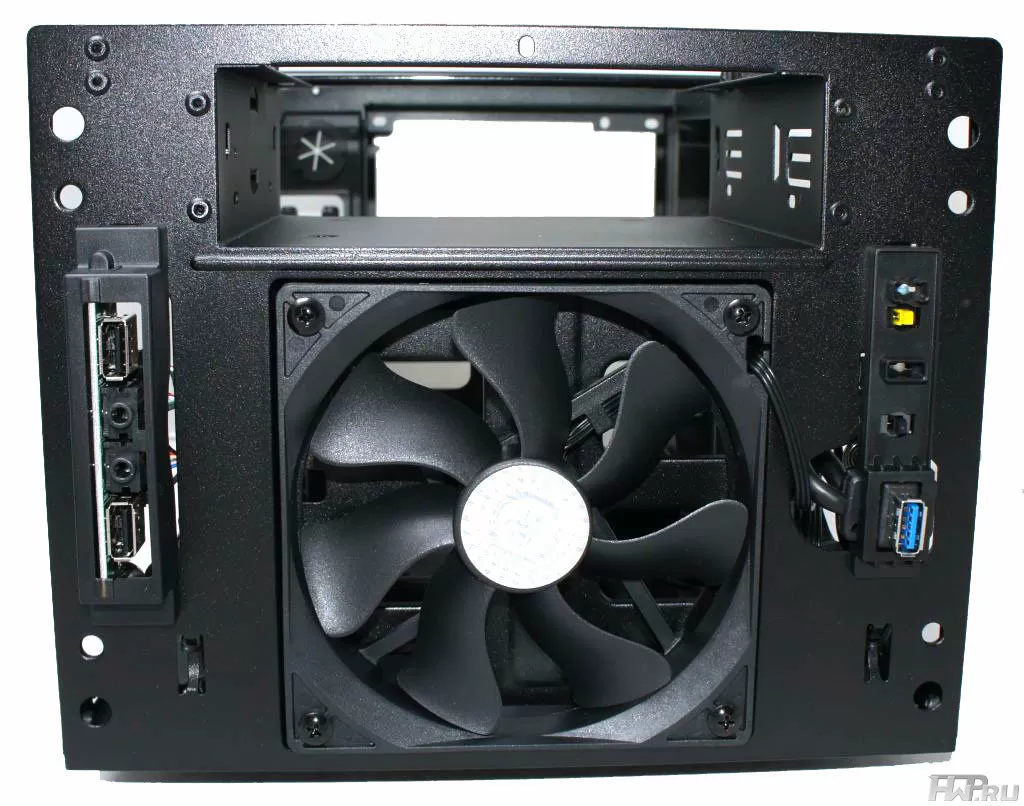

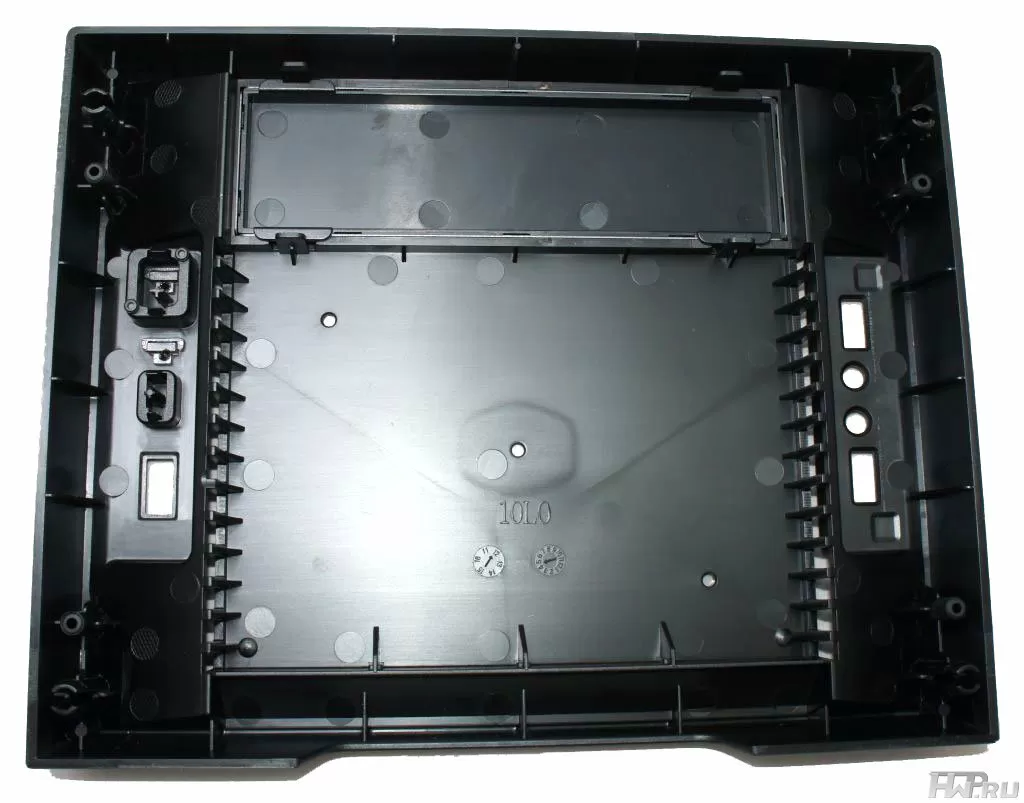

К слову, корпус со снятой лицевой панелью выглядит вот так.

А отверстия, через которые проходит воздух, можно обнаружить по периметру алюминиевой вставки. На серьезный воздушный поток такая конструкция не рассчитана, но для Mini ITX его и не требуется.

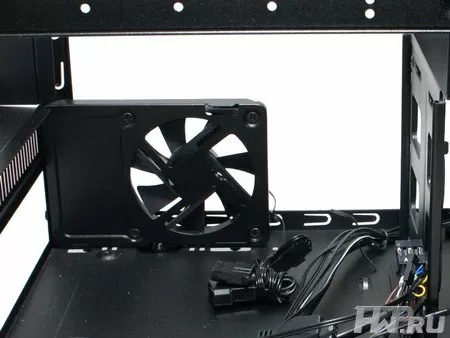

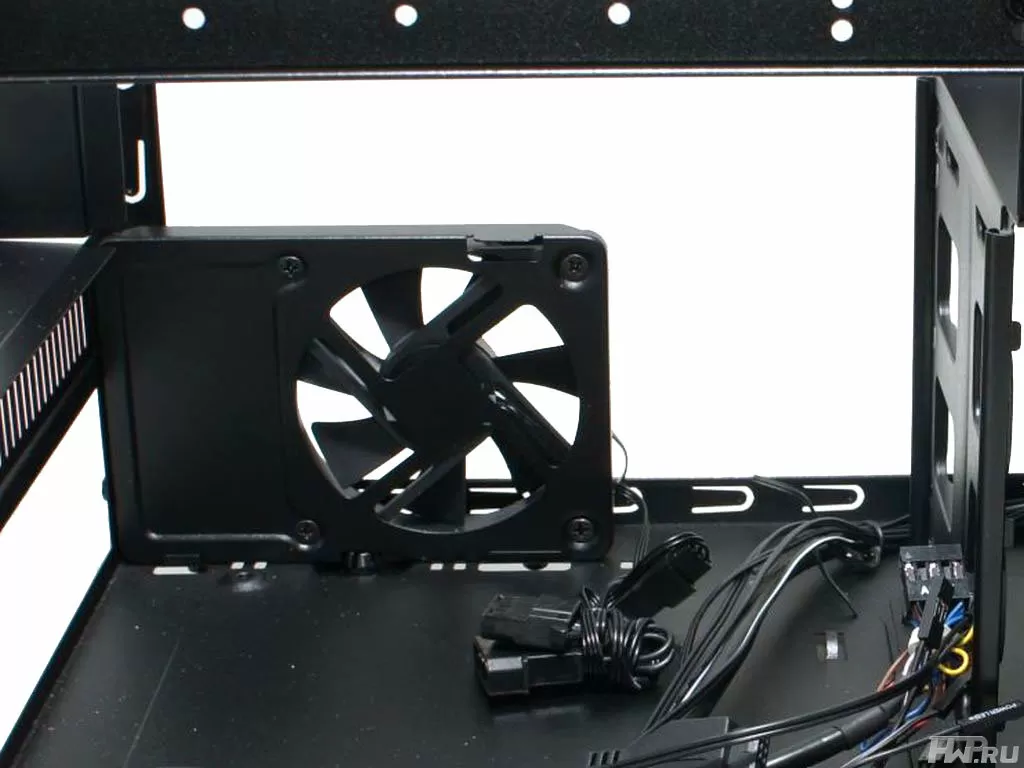

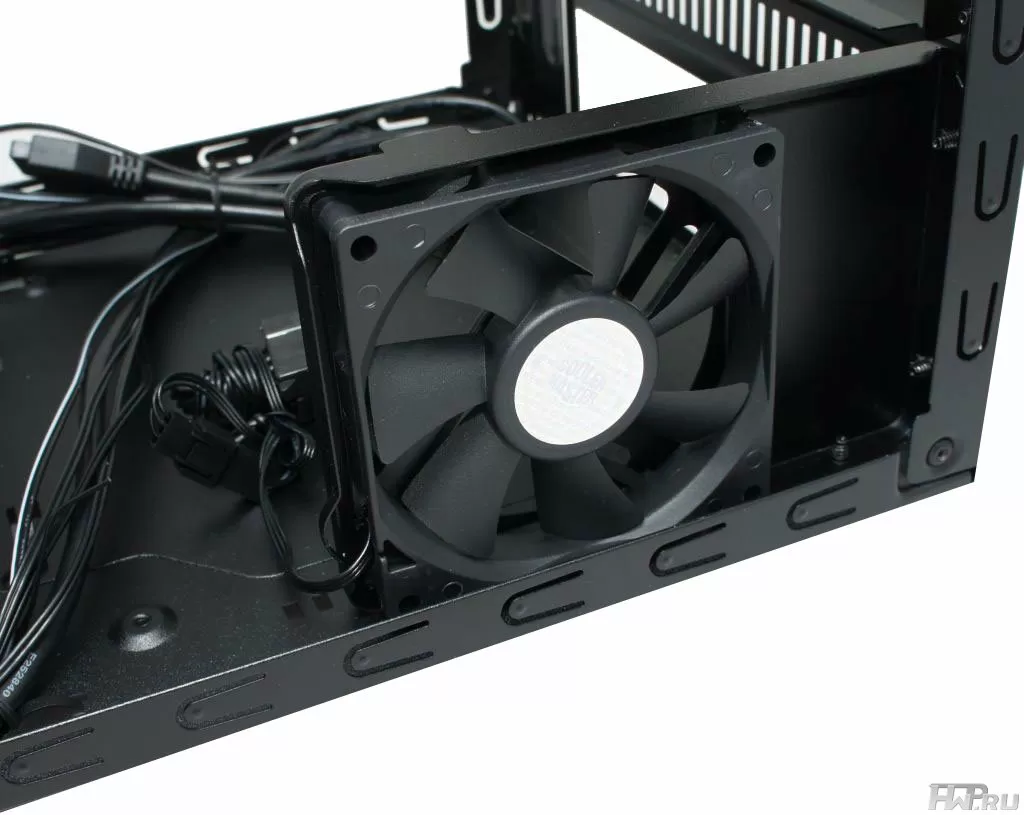

Второй комплектный вентилятор находится сбоку, непосредственно около места расположения процессора. Он также работает на вдув. Вентилятор размером 80 мм, но чуть тоньше привычных 25 мм. Увы, установка обычных вентиляторов невозможна - они просто не уместятся по ширине. Так что придётся довольствоваться комплектным, который работает на скорости 2000 об/мин.

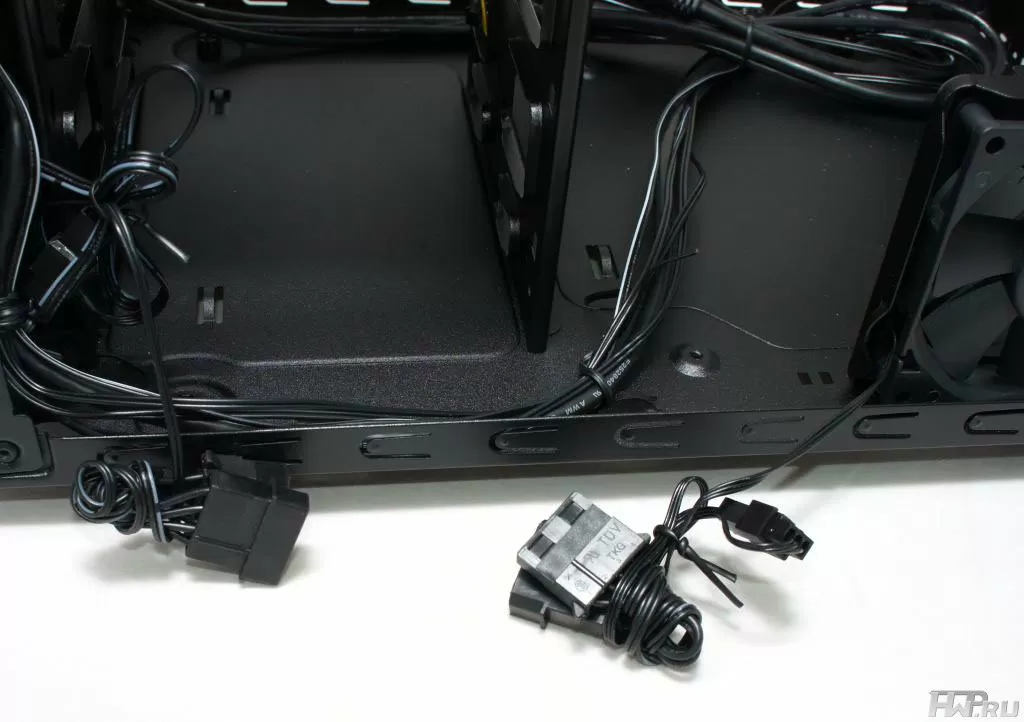

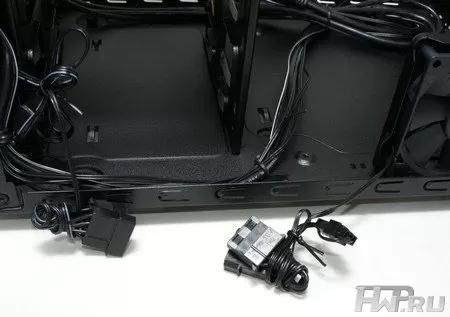

Оба вентилятора оснащены 3pin разъёмами питания, но в комплекте предусмотрительно поставляются переходники на обычный 4pin molex. Так что в случае необходимости регулировки скорости вращения, нужно выбирать материнскую плату, которая умеет управлять вентиляторами с 3pin разъёмом.

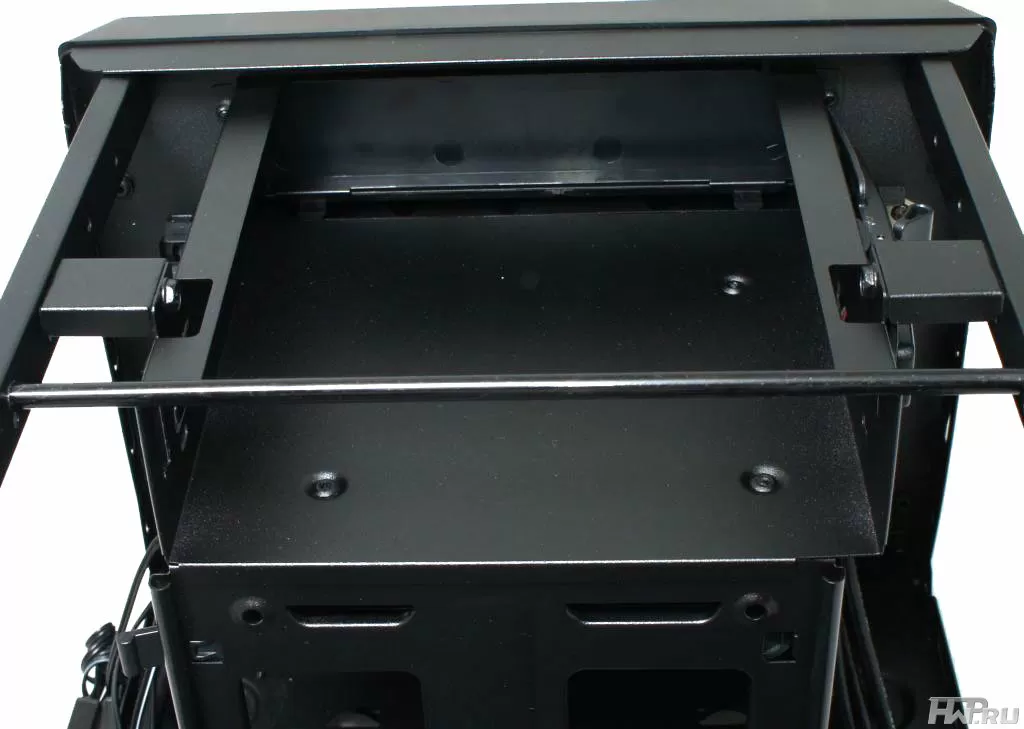

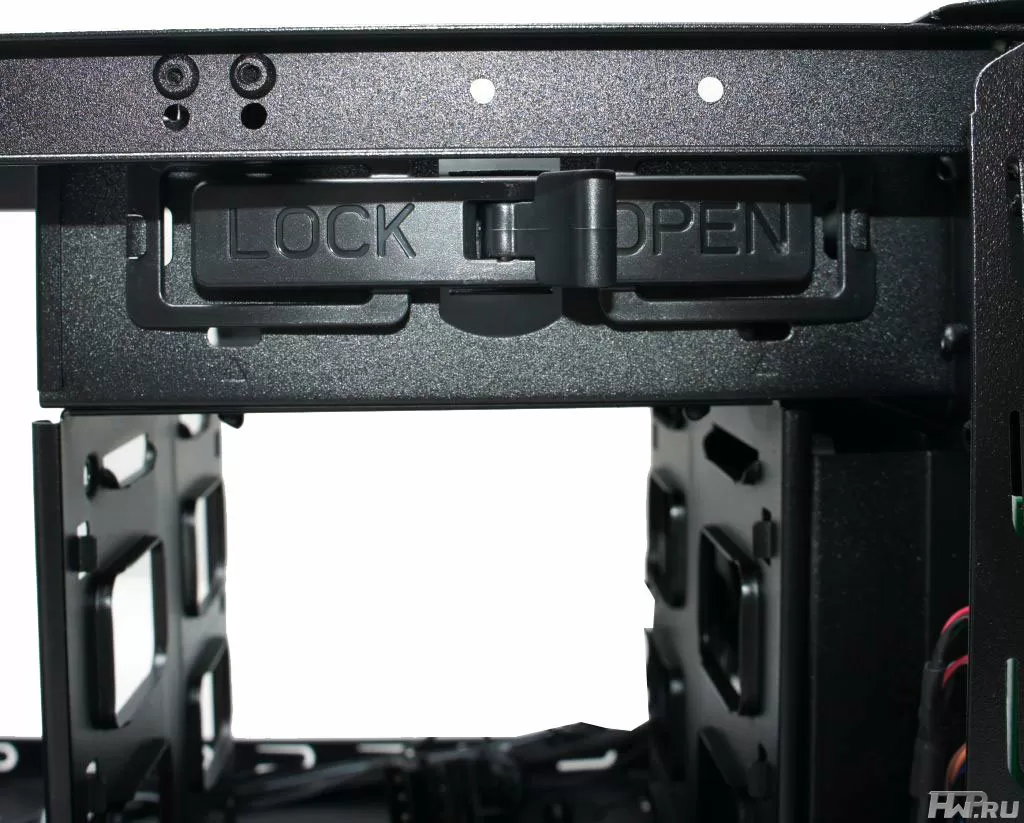

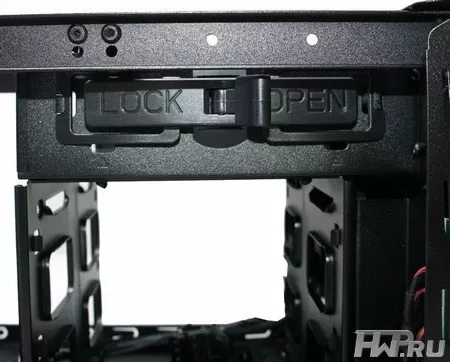

Оптический привод устанавливается непосредственно над жесткими дисками. Тут тоже не понадобятся отвёртка и винты - привод фиксируется пластиковым зажимом.

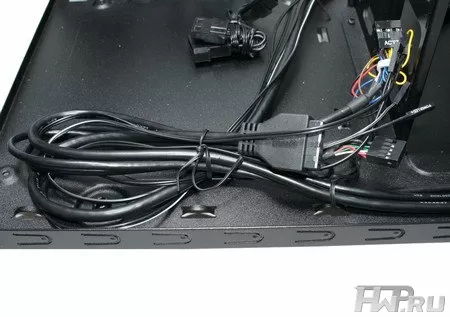

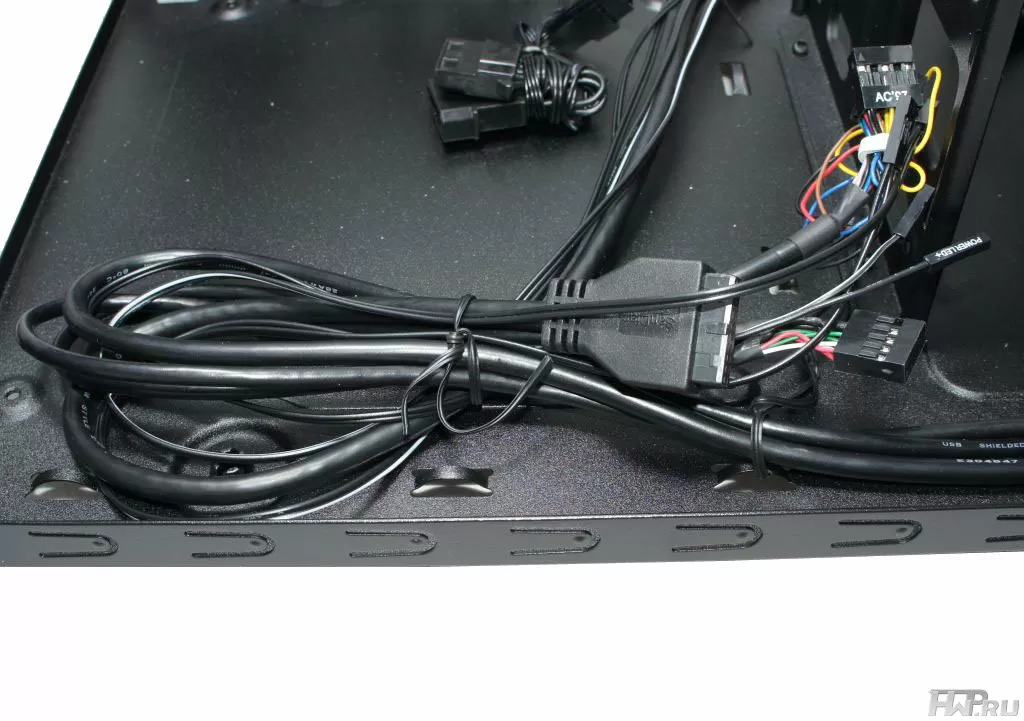

Провода для подключения портов фронтальной панели, на наш взгляд, слишком длинные. Их можно было бы укоротить как минимум на четверть, а то и треть. "Лишнюю" длину придётся куда-то прятать (лучше всего под жесткие диски), а в компактном корпусе каждый кубический сантиметр пространства - на вес золота.

Если внимательно приглядеться, то можно найти массу отверстий на шасси, через которые можно пропустить стяжки и закрепить провода, коих в каждом корпусе всегда много. Даже на самом поддоне имеются соответствующие выступы, к которым штатно закреплены провода.

Ещё раз хотелось бы отметить второй штатный вентилятор. Он прикреплен к площадке, которую можно снять - для этого нужно открутить три винта.

Хитрым инженерам удалось так удачно скомпоновать пространство, что Cooler Master Elite 120 Advanced может вмещать в себя видеокарты длиною до 34,3 см.

На процессорный кулер (ввиду близости к блоку питания) накладываются более суровые ограничения - не более 6,5 см в высоту. Хотя под эти ограничения попадает очень много моделей, в том числе и недорогих, но все они очень капризны, когда дело касается мощных игровых процессоров.

А вот что осталось для нас загадкой, так это круглое отверстие около блока питания. Обычно такие используют для проводки труб системы водяного охлаждения, но тогда отверстия устанавливают парами. Хотя как в таких габаритах организовать СВО? Практически невозможно. Так что для нас назначение этого элемента так и осталось загадкой.

Тонкости сборки и вопрос охлаждения

Сборку предпочтительней осуществлять в следующем порядке. Сначала устанавливаем материнскую плату с установленным заранее процессором, кулером и оперативной памятью. Затем устанавливаем жесткие диски и оптический привод, подключаем соответствующие кабеля и фронтальные разъёмы, аккуратно прячем излишки проводов. Затем устанавливаем видеокарту. Остаётся самое интересное - не устанавливая блока питания, пропускаем его провода в корпус и подключаем. Только после того, как мы убедились что все провода подключены, устанавливаем блок питания и окончательно укладываем кабели. При соблюдении данной последовательности удастся максимально удобно организовать укладку проводов, чтобы те не мешали не без того сложному охлаждению корпуса. А тонкостей, на самом деле, очень много.

Если блок питания оснащён 120 мм вентилятором, то он (вентилятор) будет засасывать воздух сверху. За счёт близкого расположения к крышке корпуса и обильной перфорации в этом месте, вентилятор будет брать забортный воздух и, соответственно, не будет участвовать в формировании потоков внутри корпуса.

С видеокартой ситуация может повториться. В частности, двухслотовые модели так же будут упираться кулером в боковую стенку и затягивать забортный воздух. А вот куда горячий воздух будет деваться дальше - зависит от кулера. Если это турбина с выбросом через заглушку слота, значит горячий воздух будет выгоняться наружу. Если это более простой кулер (выгоняющий воздух во все стороны от радиатора), то имеем ещё один вентилятор на вдув.

Таким образом, охлаждение корпуса строится не самым удачным способом, по принципу избыточного давления. Все штатные вентиляторы работают на вдув. Блок питания возможно не будет участвовать в данном действии, а кулер видеокарты в зависимости от своего исполнения будет либо также формировать свой индивидуальный воздушный контур, либо усугублять не без того сложную ситуацию внутри корпуса.

Как же можно улучшить ситуацию? В первую очередь - перевернуть боковой кулер. Это позволит не гонять горячий воздух от процессора по всей материнской плате, а сразу выбрасывать его за борт. Во-вторых, ни в коем случае нельзя устанавливать корпус так, чтобы перфорация была закрыта. Должно быть как можно больше отверстий, через которые будет выгоняться горячий воздух от компонентов системы.

К установке второго 120 мм вентилятора на корзине жестких дисков нужно подходить аккуратно. Только опытным путём удастся понять - улучшит ли он температурный режим компонентов в конкретном наборе или нет. В зависимости от материнской платы и расположения кулера ЦП, смысла в установке дополнительного вентилятора может и не быть - он лишь будет гонять горячий воздух внутри корпуса.

Наконец, нужно внимательно подбирать кулер для процессора - нельзя забывать про ограничение по высоте, и в то же время соизмерять его производительность с тепловыделением ЦП. Вполне возможно, что придётся сделать выбор в пользу процессора с меньшим теплопакетом, дабы не заставлять все компоненты работать в "жарких" условиях.

Цена вопроса

На момент написания обзора стоимость Cooler Master Elite 120 Advanced находилась на уровне 3300 рублей за корпус без блока питания.

Выводы

Балансируя между компактностью и функционалом, Cooler Master Elite 120 Advanced получился сколь интересным, столь и достаточно противоречивым. С одной стороны, производителю удалось сделать действительно компактный корпус, который в то же время способен вместить длинную видеокарту, три 3,5" жестких диска, оптический привод, и запитать всё это полноценным блоком питания формата ATX. В этом плане Cooler Master Elite 120 Advanced не уступает более габаритным ATX собратьям. С другой стороны, ситуация с охлаждением всех этих компонентов складывается достаточно тяжелая, и усугубляется она жестким ограничением к кулеру процессора.

Хотя, разве было бы так интересно собирать сбалансированную систему на Mini ITX, если бы у пользователя была полная свобода действий, и не было бы ограничений? Mini ITX сама по себе достаточно компромиссная платформа, так что и корпус ей нужен соответствующий. И если стоит задача выбора такого корпуса - мы рекомендуем присмотреться к Cooler Master Elite 120 Advanced.
