Обзор игрового корпуса Cooler Master Elite 120 Advanced формата Mini ITX

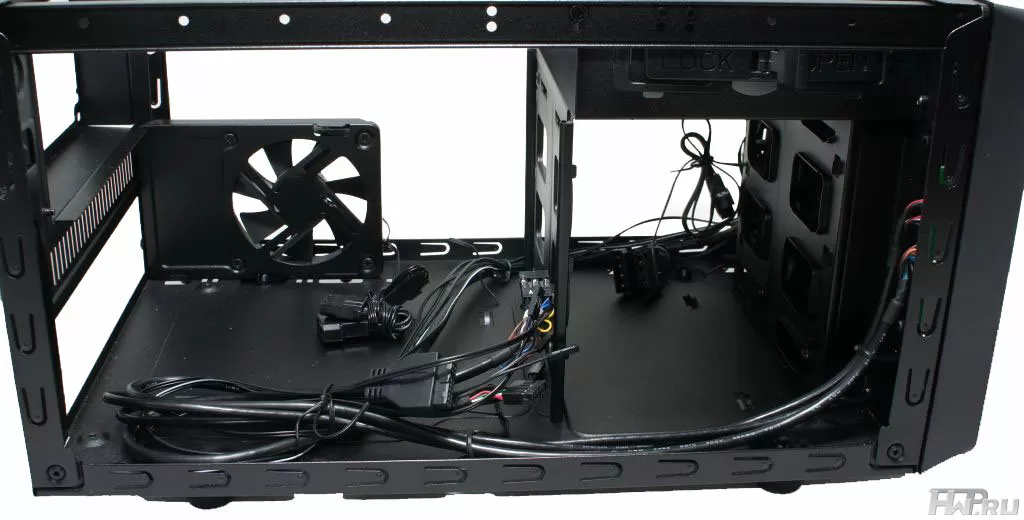

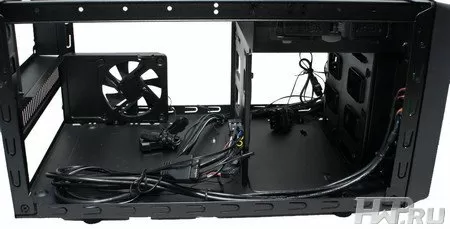

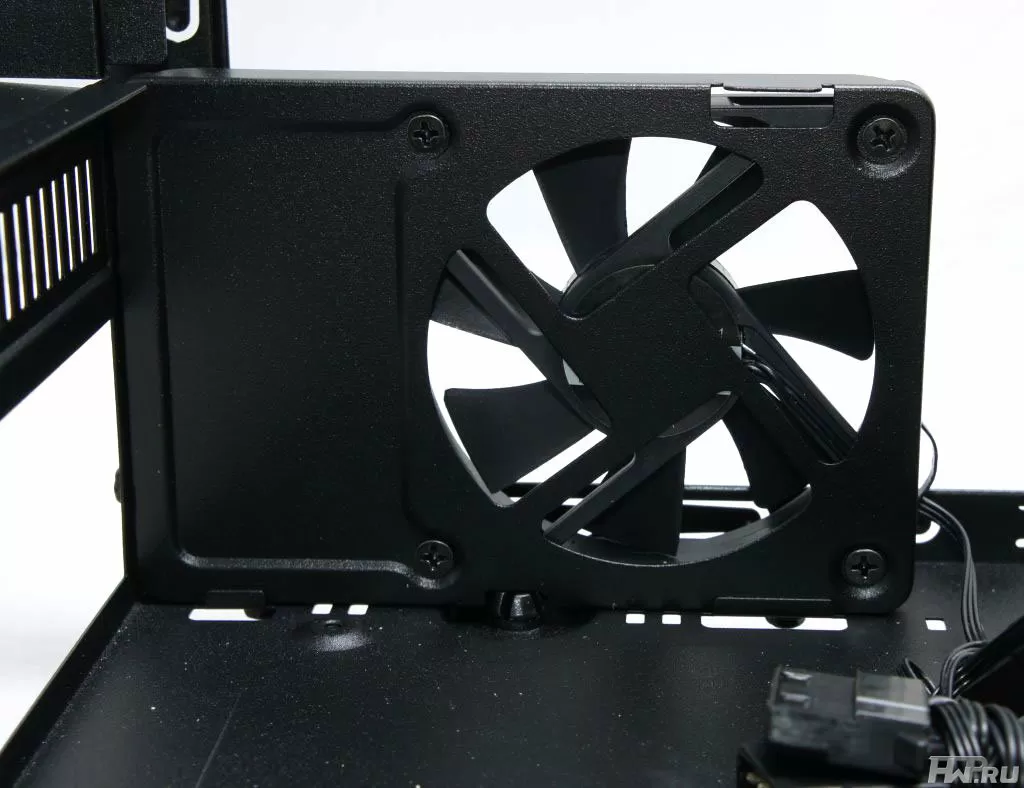

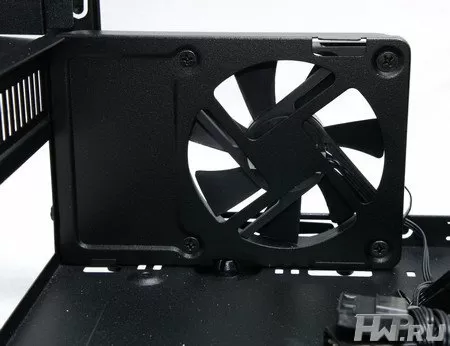

Ещё раз хотелось бы отметить второй штатный вентилятор. Он прикреплен к площадке, которую можно снять - для этого нужно открутить три винта.

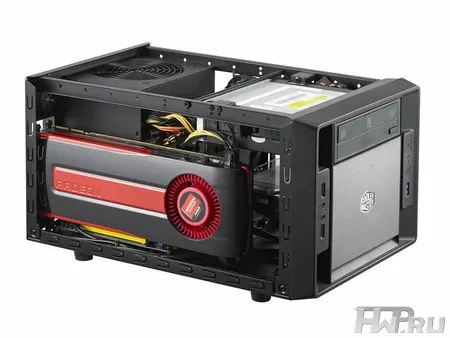

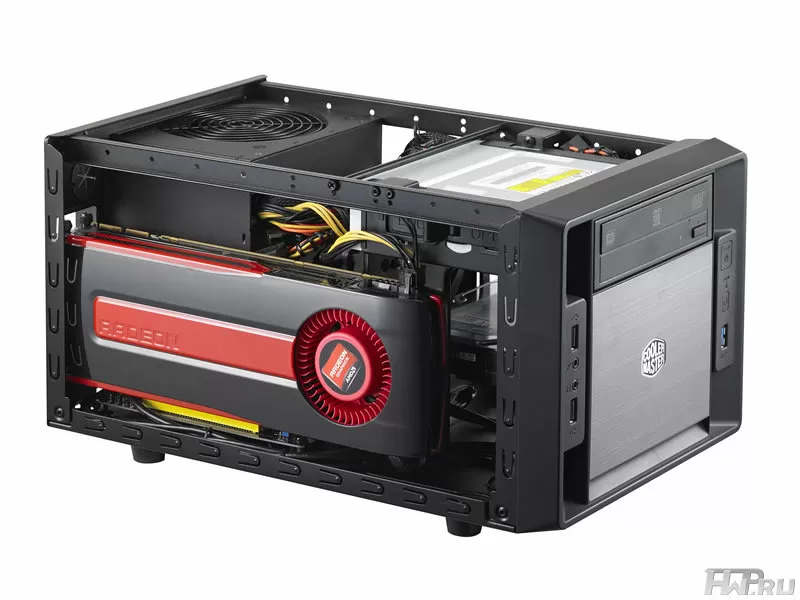

Хитрым инженерам удалось так удачно скомпоновать пространство, что Cooler Master Elite 120 Advanced может вмещать в себя видеокарты длиною до 34,3 см.

На процессорный кулер (ввиду близости к блоку питания) накладываются более суровые ограничения - не более 6,5 см в высоту. Хотя под эти ограничения попадает очень много моделей, в том числе и недорогих, но все они очень капризны, когда дело касается мощных игровых процессоров.

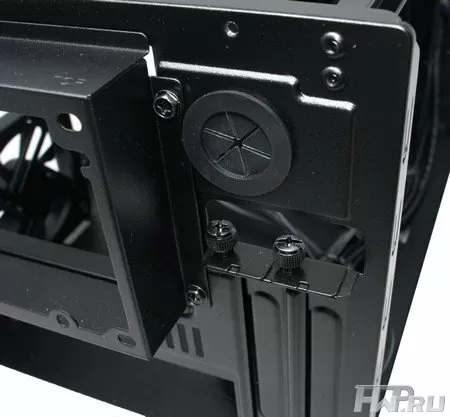

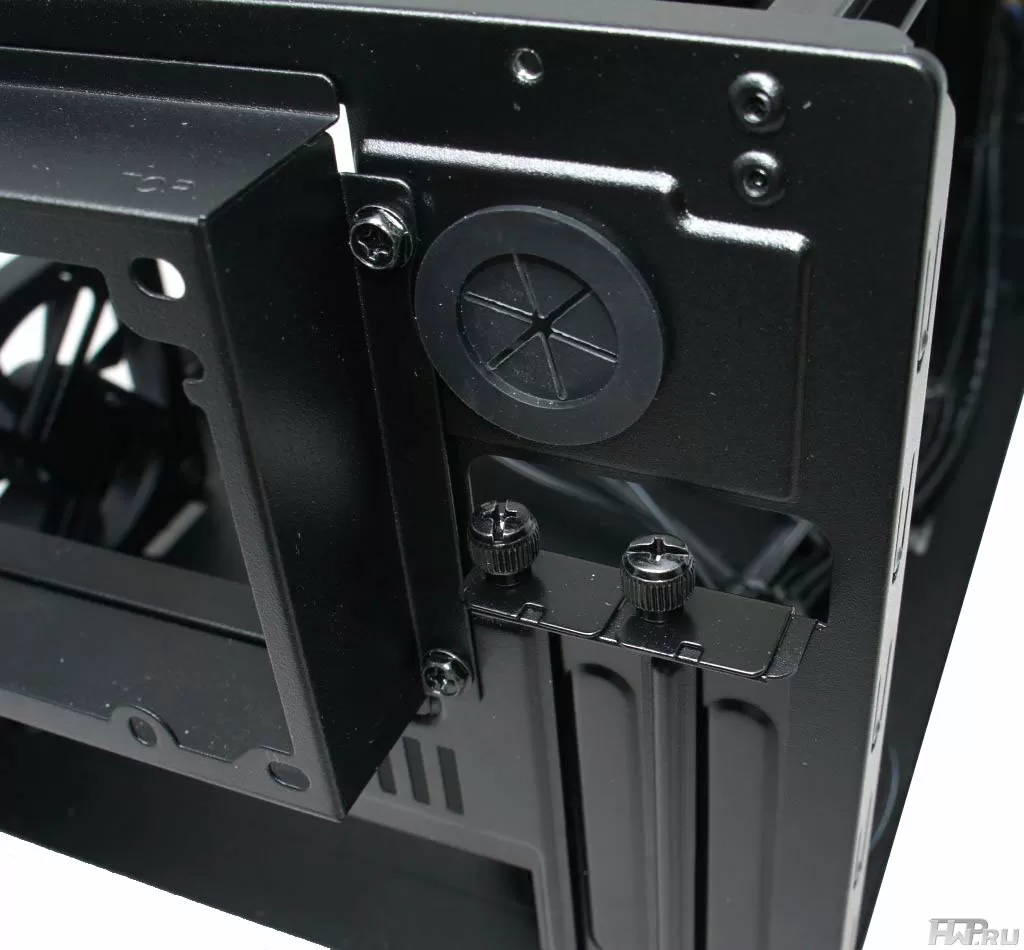

А вот что осталось для нас загадкой, так это круглое отверстие около блока питания. Обычно такие используют для проводки труб системы водяного охлаждения, но тогда отверстия устанавливают парами. Хотя как в таких габаритах организовать СВО? Практически невозможно. Так что для нас назначение этого элемента так и осталось загадкой.

Тонкости сборки и вопрос охлаждения

Сборку предпочтительней осуществлять в следующем порядке. Сначала устанавливаем материнскую плату с установленным заранее процессором, кулером и оперативной памятью. Затем устанавливаем жесткие диски и оптический привод, подключаем соответствующие кабеля и фронтальные разъёмы, аккуратно прячем излишки проводов. Затем устанавливаем видеокарту. Остаётся самое интересное - не устанавливая блока питания, пропускаем его провода в корпус и подключаем. Только после того, как мы убедились что все провода подключены, устанавливаем блок питания и окончательно укладываем кабели. При соблюдении данной последовательности удастся максимально удобно организовать укладку проводов, чтобы те не мешали не без того сложному охлаждению корпуса. А тонкостей, на самом деле, очень много.

Если блок питания оснащён 120 мм вентилятором, то он (вентилятор) будет засасывать воздух сверху. За счёт близкого расположения к крышке корпуса и обильной перфорации в этом месте, вентилятор будет брать забортный воздух и, соответственно, не будет участвовать в формировании потоков внутри корпуса.

С видеокартой ситуация может повториться. В частности, двухслотовые модели так же будут упираться кулером в боковую стенку и затягивать забортный воздух. А вот куда горячий воздух будет деваться дальше - зависит от кулера. Если это турбина с выбросом через заглушку слота, значит горячий воздух будет выгоняться наружу. Если это более простой кулер (выгоняющий воздух во все стороны от радиатора), то имеем ещё один вентилятор на вдув.

Таким образом, охлаждение корпуса строится не самым удачным способом, по принципу избыточного давления. Все штатные вентиляторы работают на вдув. Блок питания возможно не будет участвовать в данном действии, а кулер видеокарты в зависимости от своего исполнения будет либо также формировать свой индивидуальный воздушный контур, либо усугублять не без того сложную ситуацию внутри корпуса.

Как же можно улучшить ситуацию? В первую очередь - перевернуть боковой кулер. Это позволит не гонять горячий воздух от процессора по всей материнской плате, а сразу выбрасывать его за борт. Во-вторых, ни в коем случае нельзя устанавливать корпус так, чтобы перфорация была закрыта. Должно быть как можно больше отверстий, через которые будет выгоняться горячий воздух от компонентов системы.

К установке второго 120 мм вентилятора на корзине жестких дисков нужно подходить аккуратно. Только опытным путём удастся понять - улучшит ли он температурный режим компонентов в конкретном наборе или нет. В зависимости от материнской платы и расположения кулера ЦП, смысла в установке дополнительного вентилятора может и не быть - он лишь будет гонять горячий воздух внутри корпуса.

Наконец, нужно внимательно подбирать кулер для процессора - нельзя забывать про ограничение по высоте, и в то же время соизмерять его производительность с тепловыделением ЦП. Вполне возможно, что придётся сделать выбор в пользу процессора с меньшим теплопакетом, дабы не заставлять все компоненты работать в "жарких" условиях.

Цена вопроса

На момент написания обзора стоимость Cooler Master Elite 120 Advanced находилась на уровне 3300 рублей за корпус без блока питания.

Выводы

Балансируя между компактностью и функционалом, Cooler Master Elite 120 Advanced получился сколь интересным, столь и достаточно противоречивым. С одной стороны, производителю удалось сделать действительно компактный корпус, который в то же время способен вместить длинную видеокарту, три 3,5" жестких диска, оптический привод, и запитать всё это полноценным блоком питания формата ATX. В этом плане Cooler Master Elite 120 Advanced не уступает более габаритным ATX собратьям. С другой стороны, ситуация с охлаждением всех этих компонентов складывается достаточно тяжелая, и усугубляется она жестким ограничением к кулеру процессора.

Хотя, разве было бы так интересно собирать сбалансированную систему на Mini ITX, если бы у пользователя была полная свобода действий, и не было бы ограничений? Mini ITX сама по себе достаточно компромиссная платформа, так что и корпус ей нужен соответствующий. И если стоит задача выбора такого корпуса - мы рекомендуем присмотреться к Cooler Master Elite 120 Advanced.
