Обзор QNAP TS-659 PRO II. Новые возможности файловых серверов QNAP для малого бизнеса

Введение

Для использования в небольшом офисе оптимальным можно считать NAS на 4-6 дисков. Современные жесткие диски могут обеспечить вам от 12 до 18 Терабайт дискового пространства, чего, в общем-то, достаточно. А в случае нехватки места вы можете объединять NAS-ы в каскады, использовать iSCSI разделы серверов, внешние накопители для расширения дискового пространства.

Почти всегда такой NAS работает с RAID массивами пятого уровня, а пользователь стремится максимально использовать его функционал, окупая вложенные средства, поэтому для бизнес-моделей хорошая вычислительная мощность - важнейшая составляющая успеха. Производители NAS-ов регулярно обновляют конфигурации своих моделей, используя самые новые процессоры. Как правило, сегодня стандартом для 4-6 дисковых NAS-ов SOHO класса стал процессор Intel Atom с частотой от 1.6 до 1.8 ГГц, работающий в конфигурации с 1 Гб памяти.

Производительности процессора достаточно для того, чтобы достичь потолка пропускной способности одного гигабитного сетевого порта, и это - при запущенных дополнительных сервисах (например, база данных, медиа-сервер, веб-сервер). А использование объединения портов дает невысокое преимущество в сетях со специальными управляемыми коммутаторами и большом количестве конкурентных запросов к серверу.

Проще говоря, сегодня прогресс дошёл до того, что оценивать NAS-ы класса SOHO стоит по принципу не кто быстрей, а кто умней, доступней и имеет больше возможностей по расширению. Если хотите - по цвету и дизайну :) QNAP TS-659 PRO II - отличный пример современного SOHO NAS-а. Для нас это отличная возможность порассуждать о том, как должен выглядеть современный бизнес-NAS, что в нем есть, а чего не хватает?

Комплект поставки

Традиционная комплектация продукции от QNAP включает в себя лишь самое необходимое для запуска сервера: кабели питания и подключения к локальной сети, винтики, болтики, ключики для лотков HDD, диск с утилитами, да инструкция по установке.

Почти всегда NAS в офисе используется для хранения бэкапов, так что признаком хорошего тона стала поставка в комплекте программ для резервного копирования десктопов. QNAP предлагает собственную утилиту NetBack Replicator, которую вы можете установить на все компьютеры в вашем офисе, но по функционалу, конечно, она не может тягаться со специализированными продуктами.

Конструкция QNAP TS-659 PRO II

Наверняка вы уже читали обзоры серверов QNAP, и замечали, что они «все на одно лицо», а отличаются только количеством дисков и начинкой. Собственно, практически так и есть. Мы считаем, что дизайн у NAS-ов QNAP, что говорится, «на века!», строгий и лаконичный, придется по вкусу как офисным служащим, так и домашним энтузиастам, которым вечно не хватает места на диске.

Но правда конструктивные отличия QNAP TS-659 PRO II от других моделей все же имеются - достаточно увидеть синенький цвет USB 3.0 порта на лицевой стороне и широкий светодиодный индикатор в левом верхнем углу. В остальном все типично - яркий синий LCD экран, 4 светодиодных индикатора Status, LAN, USB и eSATA и две кнопки управления, позволяющие настроить сетевые параметры, RAID массив, а так же проверить основные параметры устройства без подключения по сети.

Шесть лотков для HDD рассчитаны на установку как 3.5-дюймовых, так и 2.5-дюймовых винчестеров. Каждый лоток имеет металлический корпус и замочек. Крайние лотки не всегда четко защелкиваются, а при установке иногда возникает перекос. Мы уже отмечали это у многодисковых серверов QNAP, и видимо, производитель решил изменить конструкцию лотков - в анонсированных недавно NAS-ах QNAP серии x79 они уже другие.

Интересно, что из шести USB портов в QNAP TS-659 PRO II только два USB 3.0, а оставшиеся четыре - USB 2.0. Видимо, производитель пока экономит на USB контроллерах стандарта 3.0 даже в таких мощных и дорогих серверах. Два порта eSATA для подключения внешних дисков, два сетевых гигабитных порта и VGA порт для обеспечения консольного доступа - необходимая и достаточная конфигурация подключений для современного NAS-а. К слову, тот же набор портов вы можете встретить и на 5-дисковой TS-559 PRO II, и на 4-дисковой модели TS-459 PRO II.

А вот охлаждение тщательно продумывается в зависимости от количества дисков и процессора. Тогда как для 5-дисковых и 4-дисковых моделей используется по одному вентилятору, 6-дисковый TS-659 PRO II уже потребовал установки 2-х вентиляторов размерами 90x90x25 мм. Управление скоростью осуществляется с помощью PWM в широких пределах. В случае поломки вентилятора, у этой модели больше шансов продолжить работу, чем у тех, где используется один.

Тем не менее, NAS не может считаться бесшумным - он очень тихий для офиса, но уже дома вы начинаете слышать его вентиляторы. В случае, если вы работаете со звуком, видео и вам критична тишина - выбирайте модель с 5-ю дисками или устанавливайте NAS в другую комнату.

Крышка NAS-а легко снимается, и вам придется сделать это, если вы захотите расширить оперативную память TS-659 PRO II. Слот SO-DIMM DDRII установлен на внешней стороне материнской платы и закрыт прозрачной пленкой. По умолчанию на плате уже установлен 1 модуль памяти объемом 1 Гб с внутренней стороны. Всего сервер поддерживает до 3 Гб памяти, так что учитывая стоимость модуля SO-DIMM DDRII, если и делать апгрейд, то ставить сразу 2-гигабайтный модуль. Эта процедура займет минимум времени и потребует одну отвертку и одну пару рук - даже в инструкцию заглядывать не надо. Другое дело, что увеличение объёма памяти не прибавит скорости передачи данных по сети, а повлияет лишь на производительность дополнительных сервисов (Web, баз данных, медиагалереи и других, и то под большой нагрузкой).

Материнская плата QNAP TS-659 PRO II достаточно простая по конструкции - здесь используется полностью пассивное охлаждение процессора Intel Atom и чипсета, причем одним общим радиатором. Для хранения прошивки используется одинарный DOM производства Apacer. Работу портов USB 3.0 обеспечивает контроллер NEC D720200F1 с интерфейсом PCI Express 1x. Для работы с сетью - два гигабитных контроллера Intel WG82574L десктопного класса, так же имеющих интерфейс PCI Express 1.1.

Вся машина работает от блока питания Delta Electronics мощностью 250 Вт. Производитель заявляет эффективность БП на уровне выше 80%. Эти БП зарекомендовали себя с хорошей стороны, (несмотря на производство в Китае), да и в продаже найти такой, в случае чего, будет несложно.

Продуманная конструкция QNAP TS-659 PRO II, легкость апгрейда памяти, использование двух вентиляторов для охлаждения - мы можем придраться к тому, что хотелось бы видеть 6 USB 3.0 портов, мы могли бы попросить использовать дорогие сетевые контроллеры с поддержкой TCP OE, но по сути для применения в небольших офисах и то и другое на сегодня не нужно. Не хватает слота PCI Express для расширения, например, 10-гигабитной картой, но он есть в старших моделях 79-й серии.

Перейдем к рассмотрению программных особенностей новинки.

Новые возможности прошивки 3.5

В каждой новой прошивке производитель добавляет какие-то функции, но в версии 3.5 компания QNAP ввела две функции, которых мы не встречали у других производителей, и которые подчеркивают технологическое лидерство компании. Это - возможность настроить доступ к приложению или сервису на физический сетевой порт и встроенный антивирус.

QNAP - была одной из первых компаний, которая ввела встроенный антивирус в свою прошивку, что позволило вывести NAS в демилитаризованную зону (DMZ) сети, не опасаясь за его сохранность. QNAP так же был первым, кто ввел в прошивку возможность для NAS-а менять настройки роутера, позволяющие легко обеспечить доступ к устройству через интернет. Более того, компания стала первой, кто сделал легкую замену DDNS при поддержке сервиса MyCloudNAS, чтобы вы всегда могли зайти на сервер, не настраивая динамическое доменное имя. Производитель как бы говорит - «наш сервер достаточно защищен, чтобы поместить его даже в самой грязной области интернета». И вот появилось еще одно средство защиты - привязка сервисов.

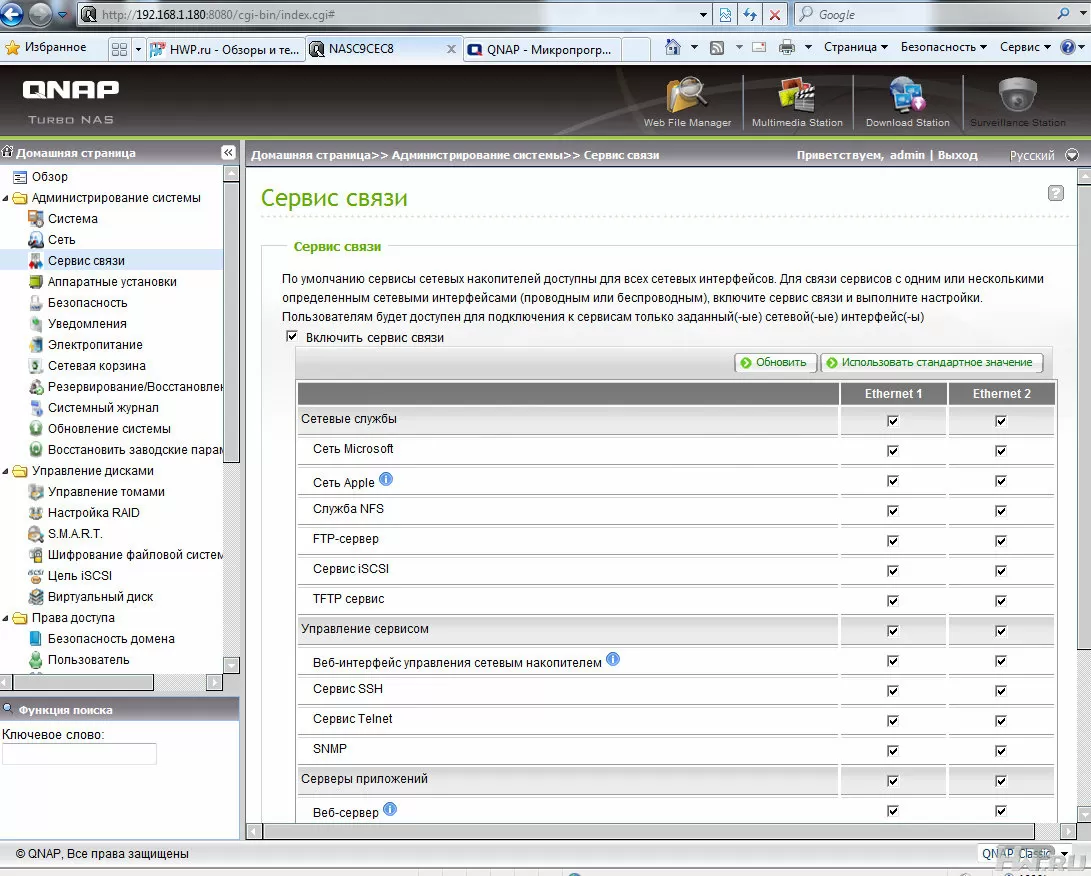

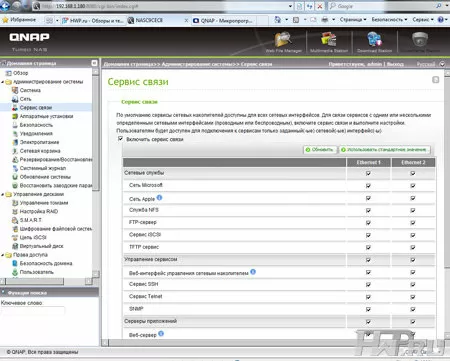

В принципе, если вы используете NAS с двумя сетевыми портами и подключаете его к двум подсетям, например - к общедоступной и частной, то можете надежно отключить ненужные службы, чтобы они «не смотрели в сеть». Например, можно отключить SSH и веб-интерфейс на WAN-порту и уже не получать сообщения о том, что кто-то в интернете пытается подобрать пароль к интерфейсу управления вашим хранилищем данных.

В общем-то, все то же самое вы можете настроить на корпоративном маршрутизаторе, но кто же откажется от дополнительного, такого простого и такого надежного способа, как просто отключать сервисы на портах?

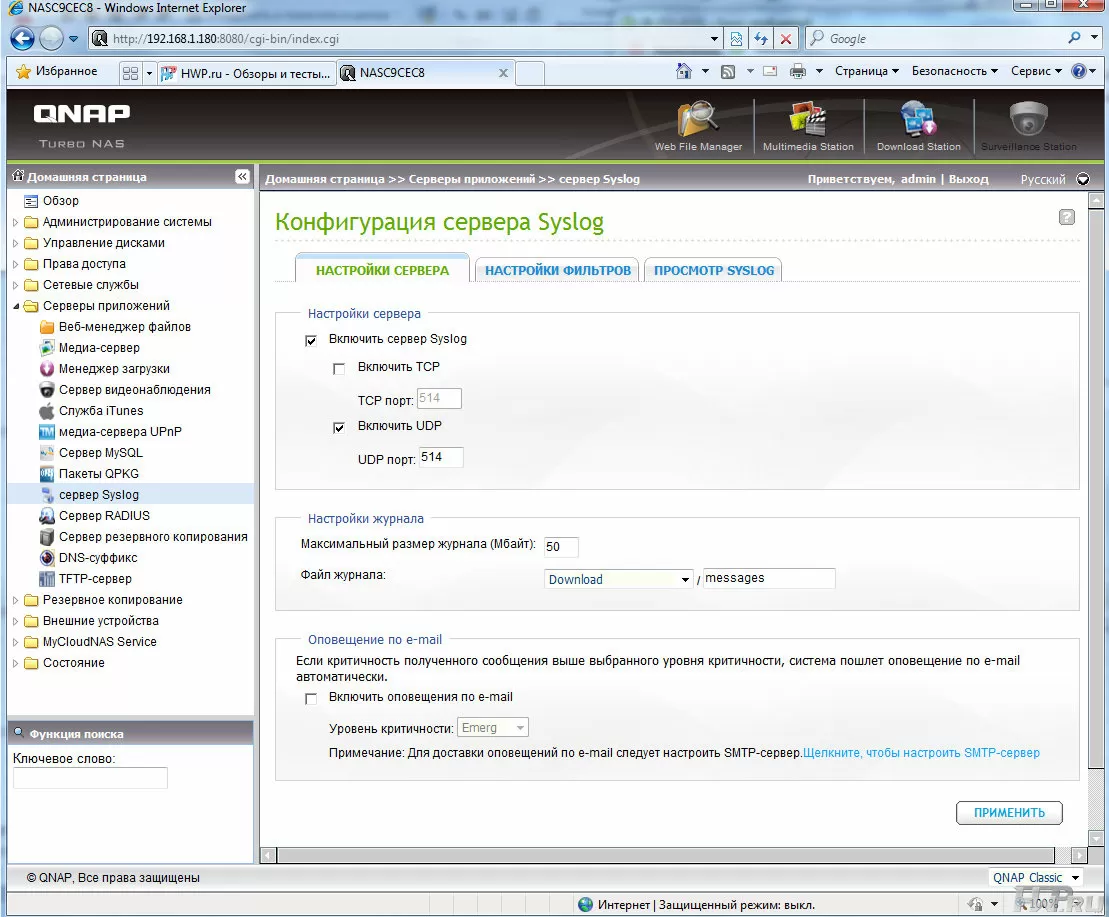

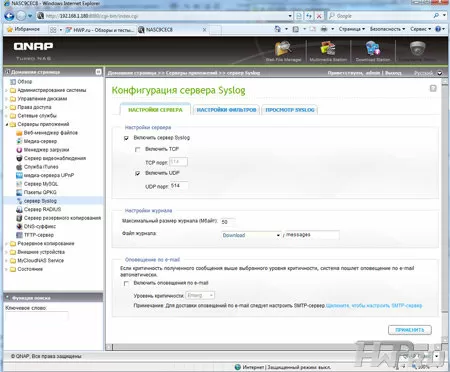

Теперь NAS-ы QNAP могут выступать в качестве сервера Syslog и быть центральным хранилищем для логов различных устройств, в том числе сетевых камер, маршрутизаторов и других серверов. Теперь из web-интерфейса NAS-а вы сможете читать логи всех девайсов в одном окне, что чертовски удобно! Естественно, NAS сможет уведомить вас по E-Mail об обновлениях log-файлов и позволит вам фильтровать логи по вашему желанию.

Для iSCSI томов появилась возможность делать снапшоты (мгновенные резервные копии), но этим сегодня уже особо не удивишь. А вот встроенным RADIUS сервером - вполне. Хотите сделать защищенное соединение для Wi-Fi устройств, используя аутентификацию по методу 802.1x? Создавайте политику аутентификацию, используя ваш NAS QNAP. Так что если в вашей компании используются удаленные подключения по VPN, или беспроводные подключения, то вы можете легко создавать политики подключения для различных точек доступа.

Кстати, современный файловый сервер QNAP научился сообщать вам важную информацию, используя Windows Live Messenger. Конечно, идея просто замечательная - без задержек, свойственных E-Mail и SMS, вы можете получать сообщения удобным способом. Причем, с NAS-ом можно «чатиться», отправляя ему простейшие текстовые команды типа «info-cpu» для вывода информации о процессоре. Правда, учитывая, насколько непопулярен Windows Live Messenger в нашей стране, это нововведение не вызовет шквал аплодисментов. Мы же подождем поддержки родной «аськи» или «скайпа».

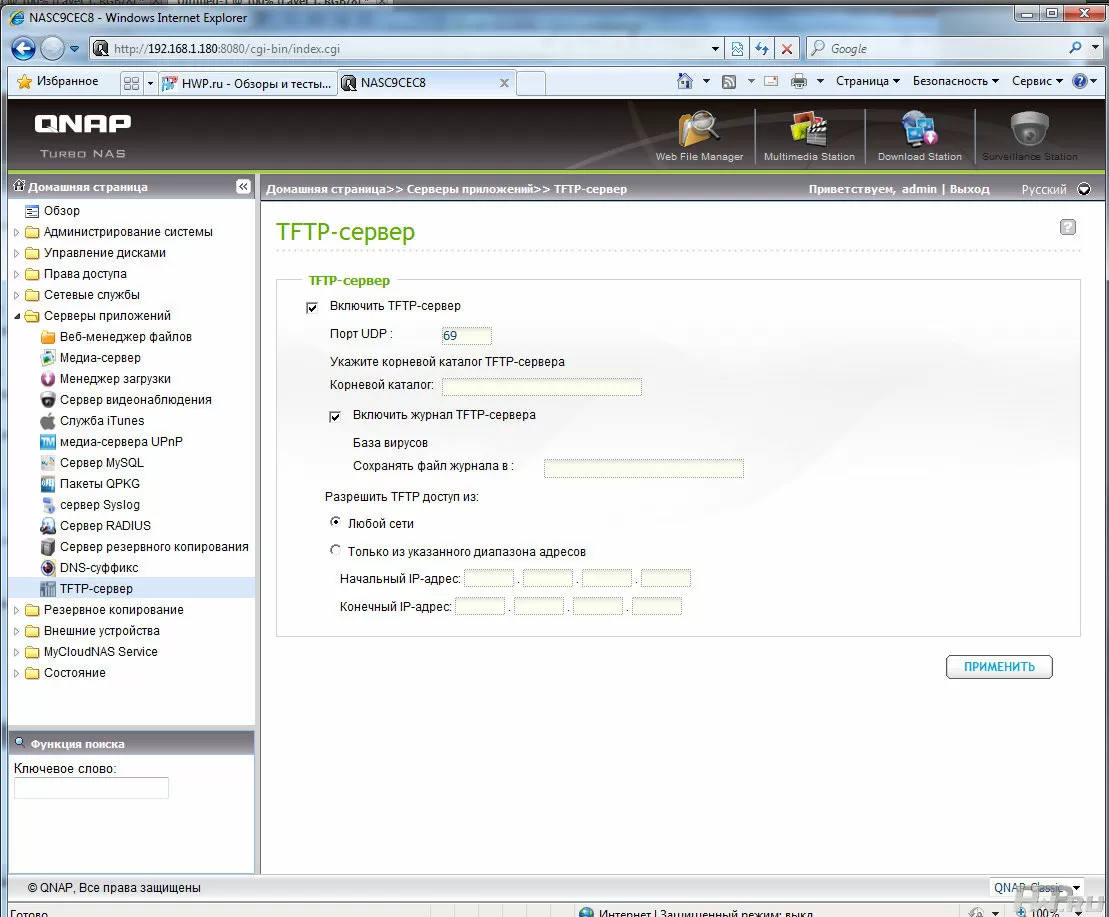

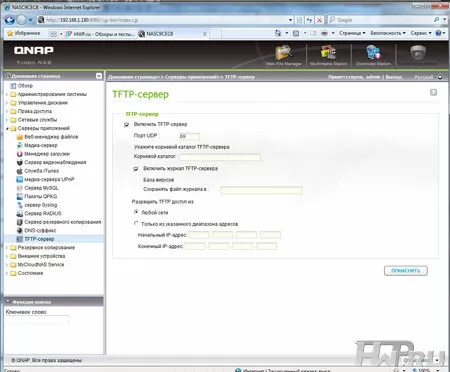

Появился встроенный TFTP-сервер для развертывания образов, обмена конфигурационными файлами, загрузки бездисковых компьютеров по сети и обновления прошивок для простых устройств, таких как роутеры или коммутаторы. Плюс, по TFTP вы можете записывать логи некоторых сетевых IP АТС. Конечно, возможность использовать тонкие клиенты, чья операционка лежит централизованно на NAS-е притянет к себе многих интеграторов, а учитывая, что TFTP имеет встроенную функцию ограничения по IP-адресам, эта возможность добавит безопасности вашей инфраструктуре.

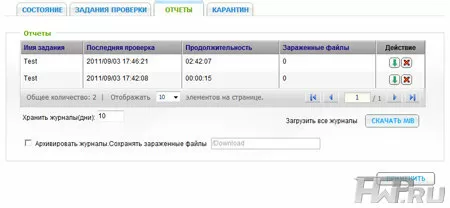

Но, конечно, самым мощным нововведением стал встроенный антивирус. Не волнуйтесь - это не паранойа, и линуксовому NAS-у вирусы все ещё не страшны. В наших первых обзорах NAS-ов мы писали о том, что неплохо было бы иметь такую функцию для автоматической проверки по расписанию содержимого NAS-а без использования компьютера. Конечно, о real-time защите файлового пространства речи не шло ни тогда, ни сейчас - мы понимаем, что производительности "Атомов" хватит только на проверку по расписанию, причем лучше установить запуск в пятницу вечером, ведь если у вас гигантский файловый архив, операция может занять несколько дней.

Для проверки используется легендарный бесплатный антивирус ClamAV, один из немногих для платформы Linux с бесплатным же обновлением базы сигнатур. Но бесплатный - не значит плохой. К слову, большинство Mail-сервисов и онлайн-файлообменников используют именно ClamAV, что позволяет им с гордостью заявлять о полной антивирусной защите пользователя и его файлов. В настройках интерфейса QNAP вы можете включить проверку и обновление по расписанию. А если ваш NAS не имеет доступа в интернет, обновить базы сможете сами. Правда, найти на сайте ClamAV ссылку на базу сигнатур крайне непросто. Скажу по секрету, мне это сделать так и не удалось - легче открыть доступ в интернет для NAS-а и скачать их автоматически. Насколько быстро работает встроенный антивирус, мы проверим при тестировании и сравним с традиционной проверкой клиентским компьютером.

Компания QNAP гордо заявляет, что прошика версии 3.5 - это большой шаг в эволюции NAS-ов. Мы согласимся с этим заявлением, но с оговоркой «для бизнес-пользователей», потому что для дома и SOHO-пользователей обновления несущественны. Но компании, в которых десятки рабочих мест, где используются ISCSI подключения, а некоторые сотрудники трудятся из дома, QNAP предлагает то, чего больше нет ни у кого на рынке, и на сегодня QNAP определенно заслуживает звание технологического лидера в области NAS-ов.

Тестирование

Мы продолжаем изучать производительность современных NAS-ов для малого бизнеса, и модифицируем нашу тестовую методику. В начале статьи мы сказали, что производительность NAS-ов сегодня упирается в возможности сетевого порта, поэтому мы задействуем оба сетевых подключения для iSCSI тома. Установив в параметрах iSCSI инициатора MCS подключение по типу Round-Robin или MPIO подключение, можно передавать данные одновременно по нескольким сетевым интерфейсам. К сожалению, для соединения типа компьютер-NAS это - единственный способ выйти за рамки гигабитного подключения. Этот метод не работает для ресурсов Samba, FTP и NFS.

Учитывая, что iSCSI ресурсы часто используются для виртуальных машин на серверах, для рабочих станций или просто в качестве рабочего диска на компьютерах, MCS или MPIO подключение - это реальная возможность повысить производительность работы вашей инфраструктуры и ваших сотрудников. Насколько реальная, мы сейчас и проверим.

Установив в NAS жесткие диски Western Digital RE4 объёмом по 2 Тб (WD2003FYYS-01T8B01.0) в количестве 6 штук. Из них мы соберем массив RAID 5 с одним томом, имеющим файловую систему EXT4 с включенным кешированием и отключенной функцией Bitmap (быстрое восстановление массива с теми же жесткими дисками).

Мы будем использовать клиентскую машину следующей конфигурации:

• Intel Xeon 3220
• 4 Gb RAM
• Asus P5B Deluxe
• Hitachi HDS721010CLA332 1Tb HDD 7200 rpm
• Windows 7 Ultimate x64

Компьютер подключался к NAS-у используя свитч NetGear GS108T.

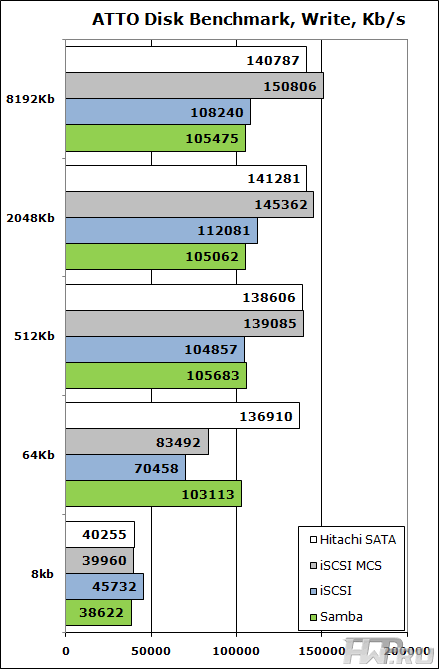

Atto Disk Benchmark

Начнем с синтетического теста от Atto Disk Benchmark.

Синтетика показывает, что QNAP TS-659 PRO II может достичь скорости до 200 мегабайт в секунду на чтение, и это - с RAID 5 массивом из 6 дисков! В то же время, работа по интерфейсу Samba чуточку быстрее, хотя и незначительно.

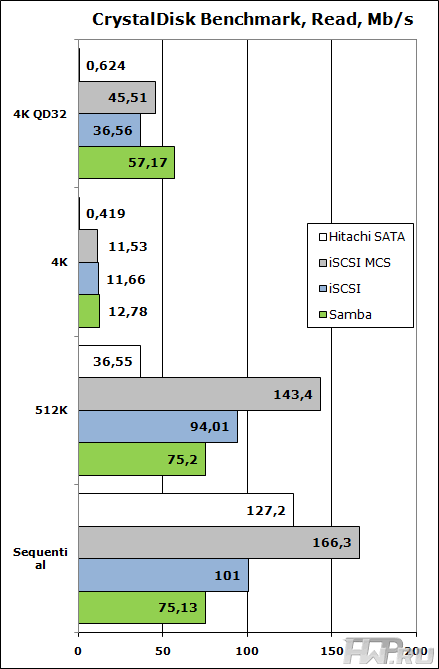

CrystalDisk benchmark

Результаты второго синтетического теста подтверждают предыдущие, разве что Samba протокол здесь работает куда быстрее. А встроенный жесткий диск в этом тесте вообще не способен конкурировать с NAS-ом нигде кроме простого последовательного чтения.

Как показывают синтетические тесты, производительность может составить до 200 Мб/с, что даже больше, чем могут выдать многие десктопные жесткие диски. Но что дает эта производительность в реальном приложении?

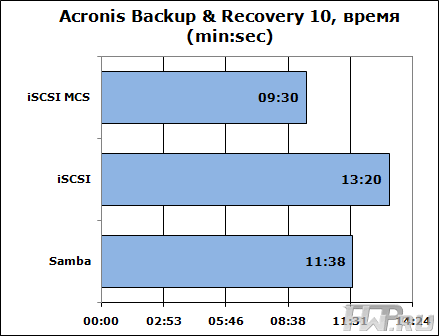

Acronis Backup

Переходим к реальным тестам. Начинаем с теста Acronis Backup & Recovery 10, который копировал на NAS с локального диска папку, содержащую 11 520 разнородных файлов объемом 54.2 Гб. Компрессия файлов не использовалась, и так как у нас только 1 жесткий диск в системе, то бэкап с него же на самого себя для тестов делать не будем.

Интересно, что совсем небольшая разница в производительности iSCSI и Samba вылилась в 2 минуты реального времени. В то же время реальное 2-кратное преимущество подключения по iSCSI с использованием MCS дало выигрыш в те же самые 2 минуты перед обычным iSCSI.

Avast Antivirus

В отличие от бэкапа, антивирусная проверка преимущественно использует чтение с носителя. Мы проверяем ту же самую папку при разных подключениях.

Но мы видим снова те же результаты - Samba протокол работает быстрее iSCSI при подключении по одному проводу, и примерно 30% выигрывает MCS подключение по ISCSI по сравнению с Samba. А вот встроенный антивирус никак не может состязаться по скорости с установленным на клиентский компьютер. Так что если хотите регулярно проверять NAS на наличие вирусов - либо подключайтесь к нему с компьютера и проверяйте как обычный сетевой диск, либо готовьтесь к тому, что проверка займет более суток. Справедливости ради, стоит отметить, что даже во время проверки антивирусом NAS остается полнофункциональым и даже работает почти с той же скоростью.

Наше тестирование показывает, что QNAP TS-659 PRO II способен выдавать скорость до 200 Мб/с на чтение, и это - при соединении типа точка-точка, а не при многопоточном чтении, как заявляют некоторые производители. При этом, настроить MCS вы можете независимо от типа маршрутизатора и сетевой карты - это программная функция интерфейса iSCSI. Мы рекомендуем всегда по возможности использовать MPIO или MCS для работы с iSCSI ресурсами, а NAS подключать в сеть, используя все гигабитные интерфейсы. Однако, не питайте иллюзий - реальная скорость приложения зависит от многих факторов. Даже такие простые задачи, как бэкап (запись) или антивирусная проверка (чтение) не дают двукратного прироста скорости.

Цена вопроса

Средняя розничная стоимость QNAP TS-659 PRO II составляет 53 600 рублей. Среди основных конкурентов, 6-дисковый NAS формата Piedestal есть только у Netgear - модель ReadyNas PRO 6 стоит на 20% меньше, хотя по функционалу уступает QNAP-у куда сильнее. Если вы желаете сэкономить на покупке, то обратите внимание на 5-дисковый QNAP TS-559 PRO II по цене примерно 46 000 рублей. По функционалу и используемой элементной базе эти модели идентичны.

Выводы

Еще совсем недавно мы думали, что в мире NAS-ов для малого бизнеса все открытия уже сделаны, и стремиться дальше некуда, но компании QNAP удалось нас разубедить. Новая прошивка - мечта сисадмина, а следовательно - возможность сэкономить на оборудовании и его дальнейшем обслуживании, ведь год от года все больше задач вы можете доверить вашему серверу QNAP.

QNAP TS-659 PRO II - быстрый сервер. По скорости передачи данных по сети он обгоняет даже два гигабитных интерфейса при подключении по iSCSI. Остается ощущение, что iSCSI может работать быстрее, но проверить это мы не можем.

Что касается аппаратной составляющей, то QNAP TS-659 PRO II - почти идеален. Чуточку шумноват для того, чтобы использовать его в спальне, если вы работаете дома или в студии, если вы работаете со звуком. Вы легко сможете добавить ему памяти, но скорее всего вам это не понадобится - все работает и без того быстро.

Современному бизнесу все чаще нужны решения для эффективного хранения данных, доступные и надежные. Такие решения, которые готовы к высокой нагрузке уже сейчас и которые будут совершенствоваться вместе с вашим бизнесом. QNAP TS-659 PRO II - именно такое решение.

Мы благодарим российское представительство компании Western Digital за предоставленные жесткие диски WD RE4.

Мы благодарим российское представительство компании QNAP за предоставленный NAS TS-659 PRO II.

Мы благодарим российское представительство компании NETGEAR за предоставленный коммутатор GS108T

Мы благодарим компанию Telecom IT за предоставленную сетевую карту Intel Pro 1000/PT.

Михаил Дегтярёв (aka LIKE OFF)
13/09.2011
