Обзор 8-дисковой офисной системы хранения QNAP TS-869 Pro

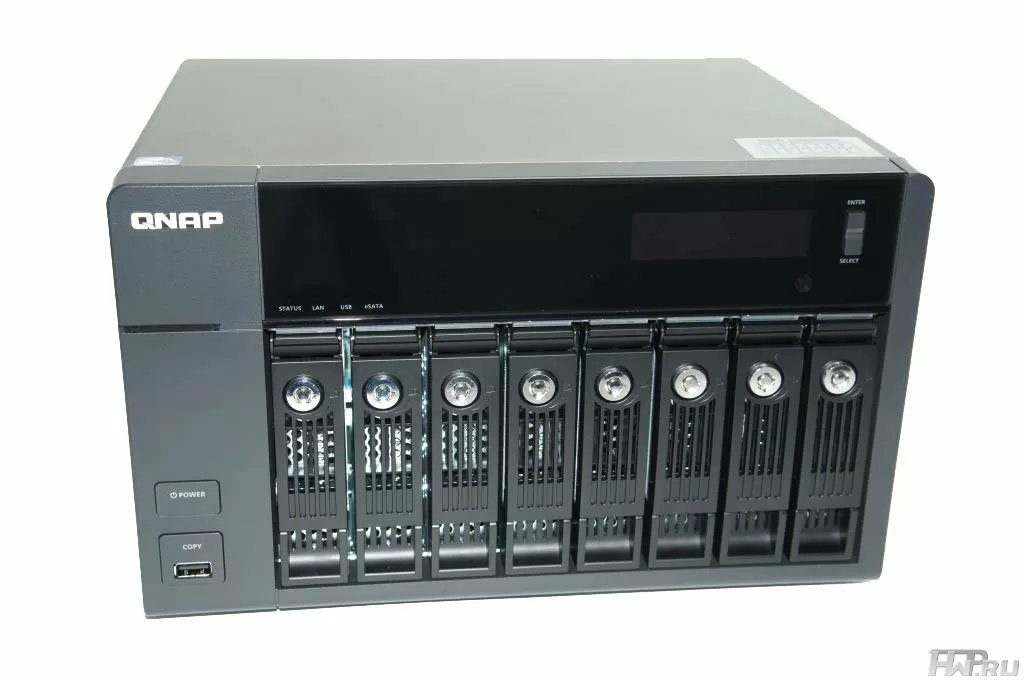

Внешний вид QNAP TS-869 Pro

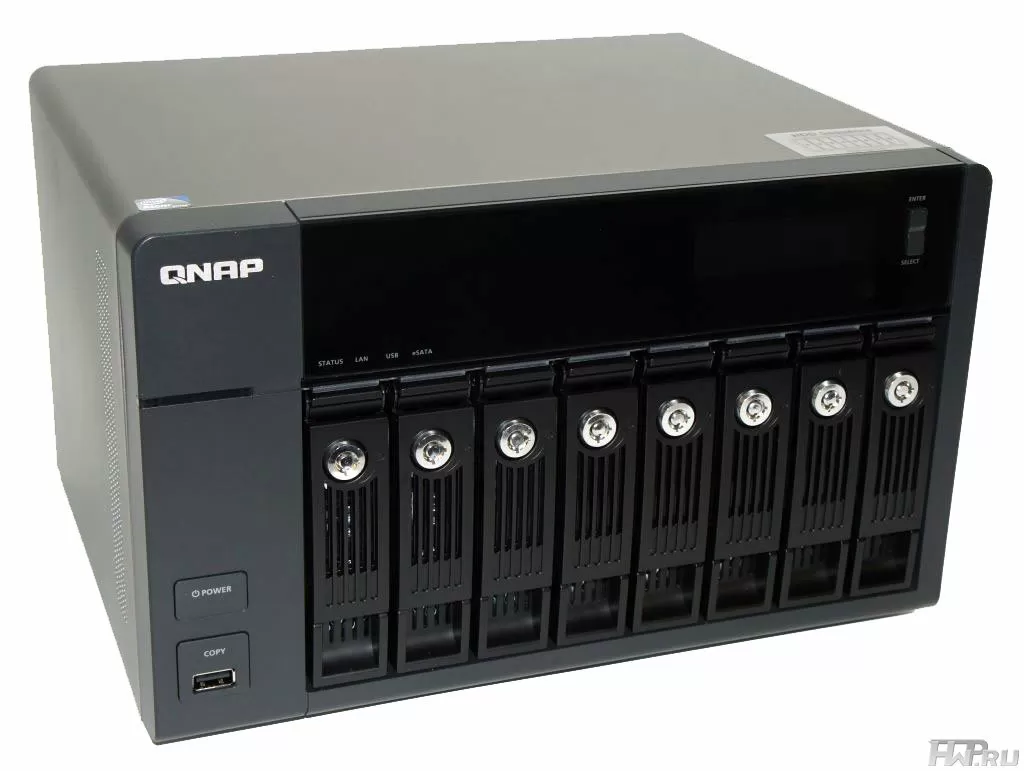

Дизайн хранилища традиционен для подобных устройств компании QNAP. Строгое чёрное оформление, немного серого цвета (логотип QNAP, замки на лотках), скругленные края, минимум лишних элементов. QNAP TS-869 Pro выглядит строго и дорого - его не стыдно поставить не то что домой, но и в офис рядом с рабочим местом системного администратора.

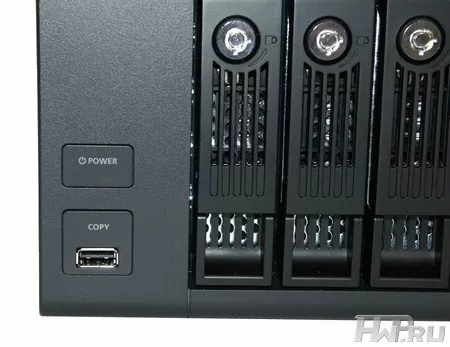

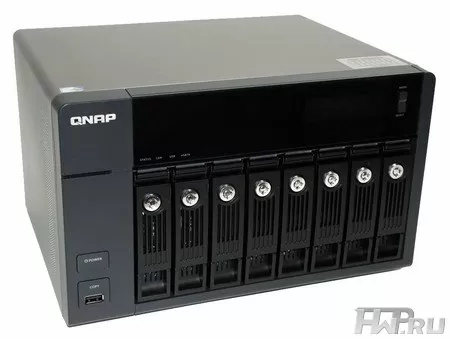

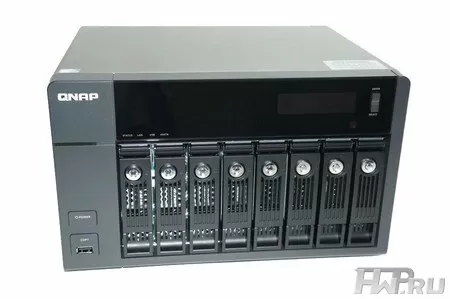

Лицевая панель не нагружена множеством кнопок и лампочек. Присутствует только всё самое необходимое. Слева внизу находятся кнопка питания и порт USB 2.0 обрамлённый кнопкой запуска быстрого копирования (действие программируется в настройках, но об этом чуть позже).

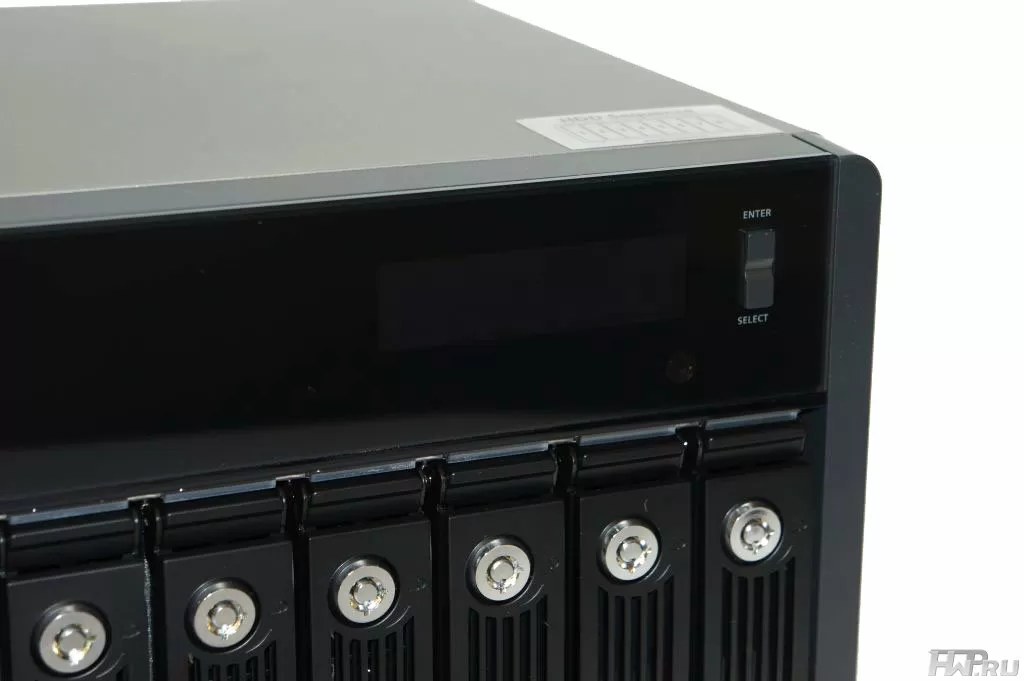

Чуть выше находятся индикаторы питания, статуса работы, активности сетевых интерфейсов, а также USB и eSATA накопителей. Справа сверху находится дисплей с лишь двумя кнопками управления.

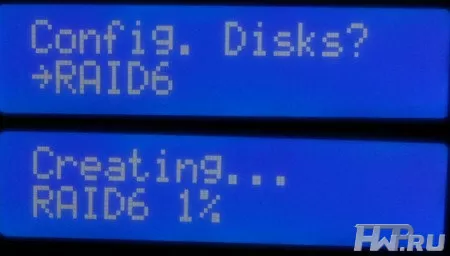

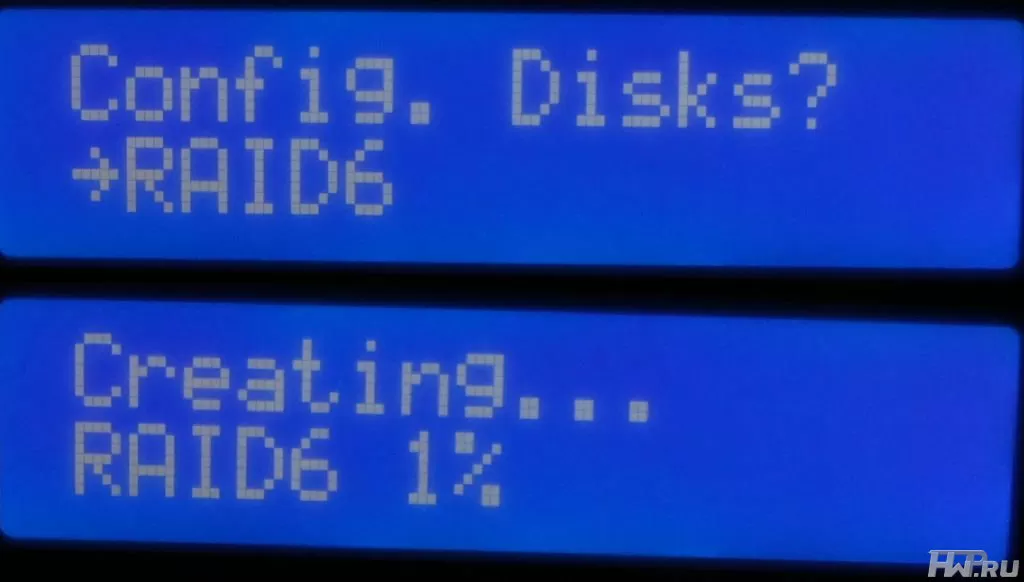

Действительно, наличие монитора не предполагает сколь либо значимого управления хранилищем. С помощью кнопок можно лишь выбрать RAID массив при первом запуске NAS, а также посмотреть информацию о сетевых интерфейсах (IP адрес каждого сетевого порта) и версию прошивки.

На этом возможности заканчиваются.

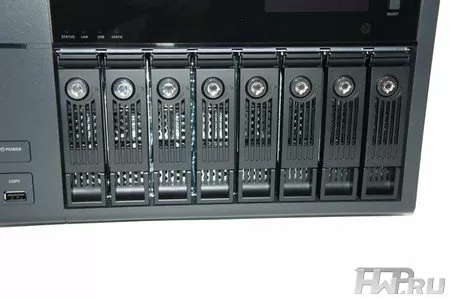

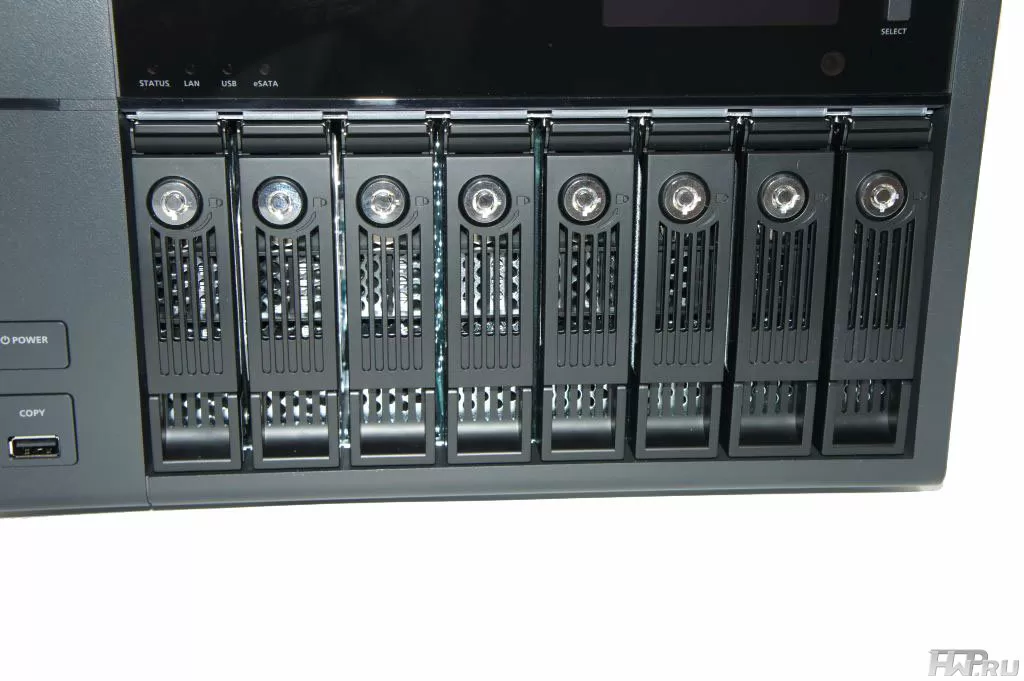

Каждый лоток оснащён замком (в комплекте поставляются сразу два ключа, на случай если один таки потеряется), что для офиса имеет большое значение. Нет лучше защиты от любопытных ручек, чем замок. Конечно, некоторые RAID массивы спокойно выдерживают временное извлечение одного-двух дисков, но нервные клетки лучше беречь. Тем более что в любом случае виноватым будет системный администратор, а не владелец этих самых любопытных ручек.

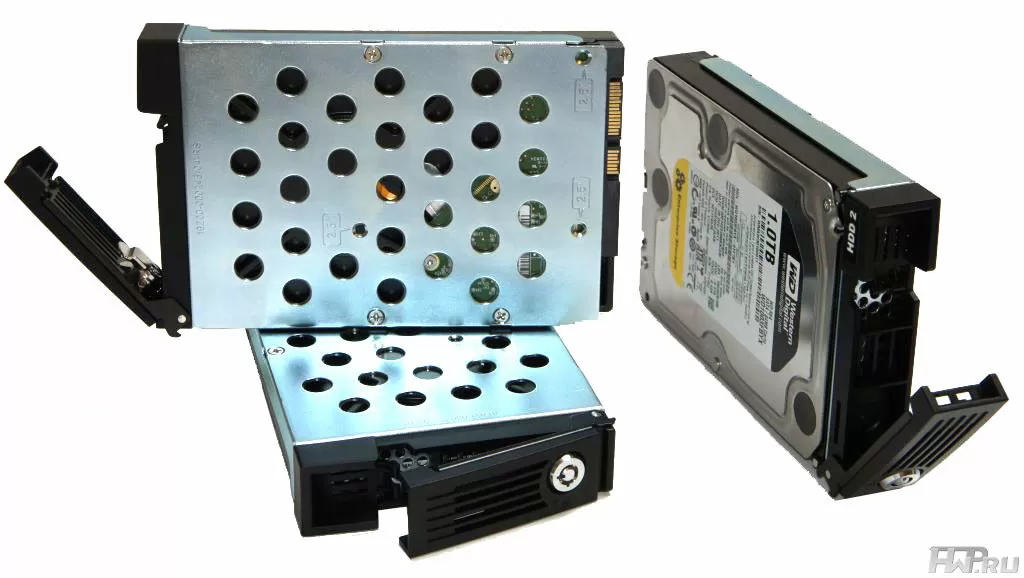

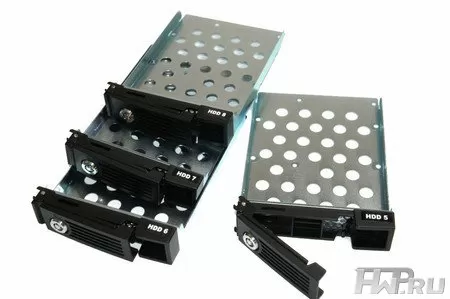

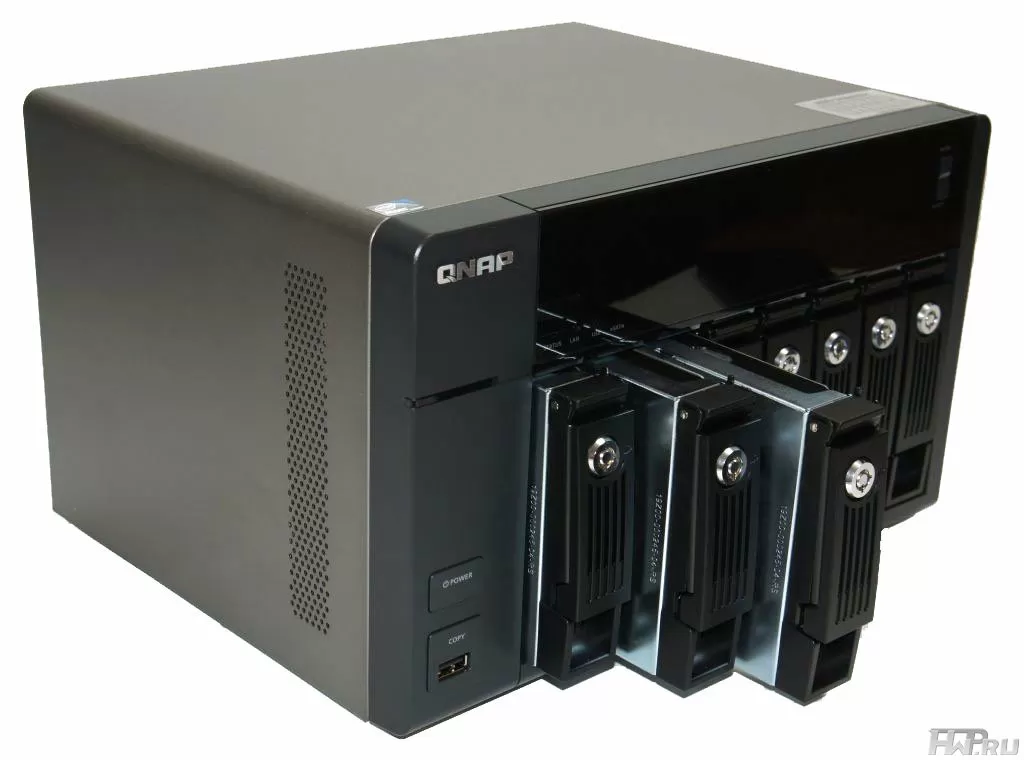

Салазки извлекаются и устанавливаются достаточно легко - достаточно потянуть за рычаг. Конечно, салазки не так легко установить при свободных соседних слотах, но зато фиксируются они просто и чётко. Благодаря конструкции исключены ситуации, когда салазки не доходят до упора совсем немного, а рычаг уже утоплен.

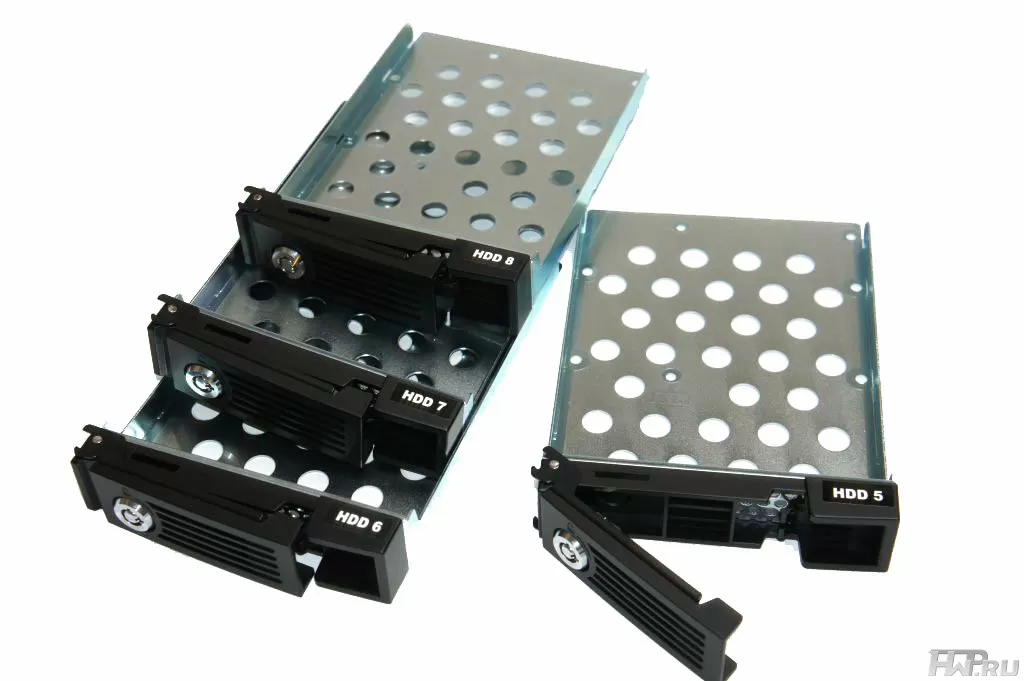

Салазки предусматривают установку как 3,5", так и 2,5" HDD и SSD накопителей. Диски фиксируются с помощью четырёх шурупов.

Для пущего удобства каждая салазка пронумерована. Это нужно на тот случай, если по какой-то причине нужно было отключить хранилище и вынуть все диски, а затем заново установить жесткие диски. На свои прежние места, разумеется. Вот тут-то маленькие наклеечки с цифрами будут как нельзя кстати. Как говорится - "дьявол кроется в мелочах".

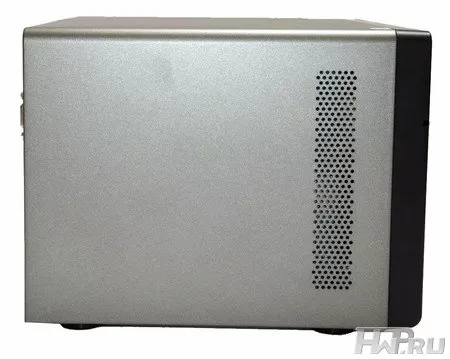

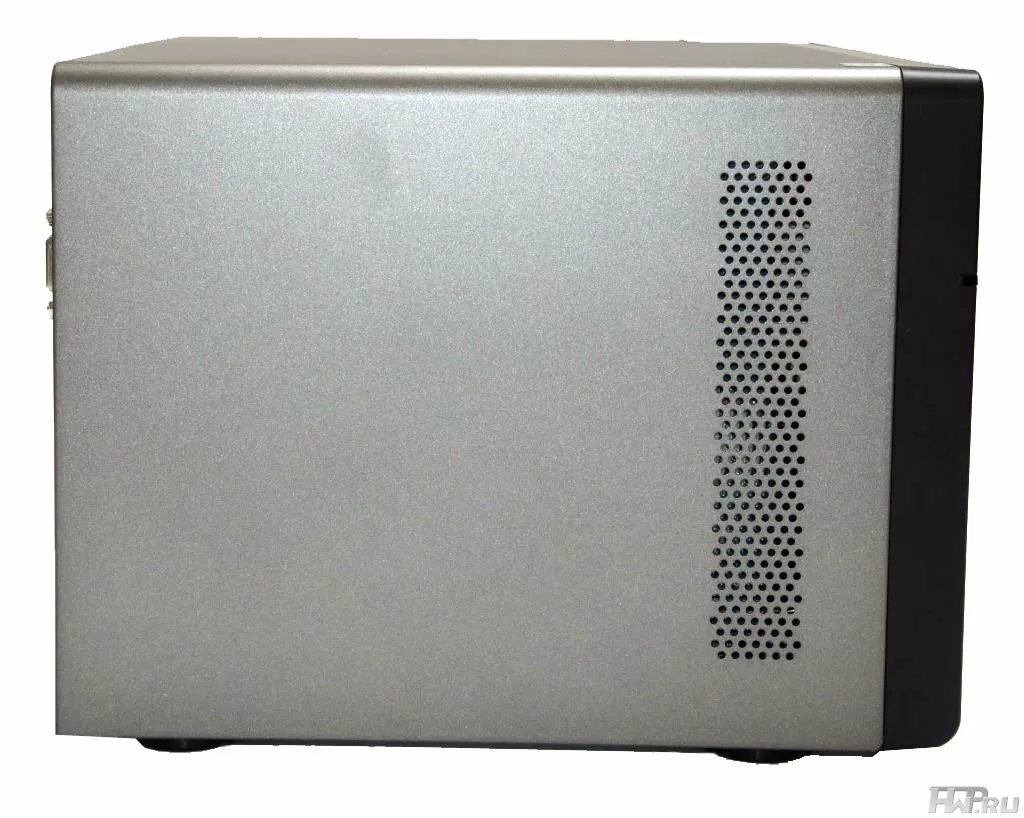

На удивление корпус не изобилует перфорацией. Она присутствует лишь на одном боку, со стороны системной платы, да и то в небольшом количестве. И это легко объяснимо - вентиляторы должны затягивать забортный холодный воздух непосредственно через жесткие диски.

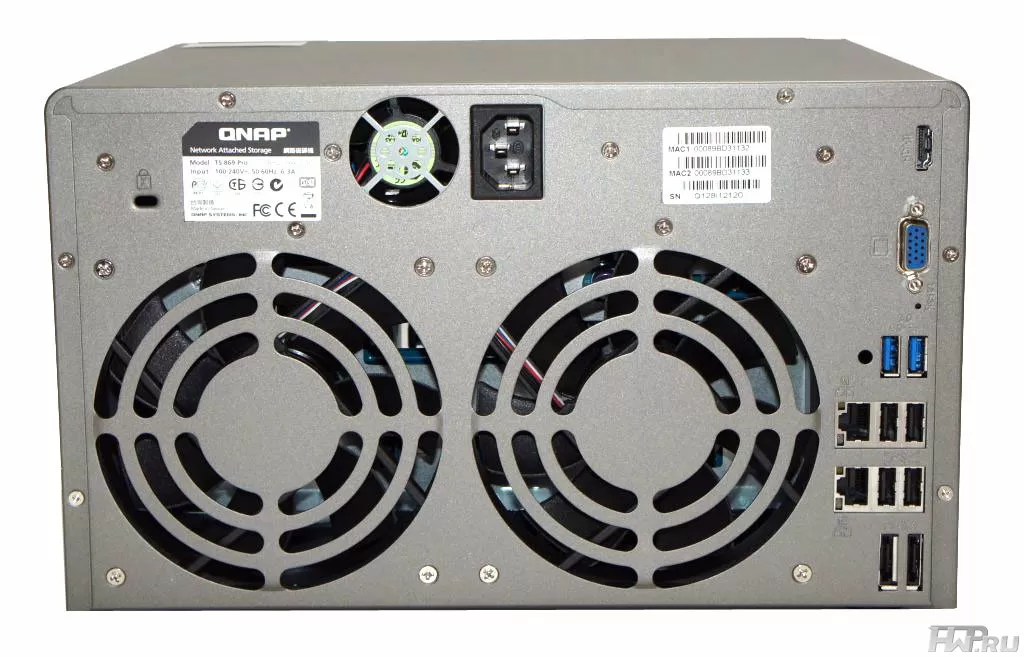

На задней панели большого корпуса без труда удалось разместить два 120 мм вентилятора с регулировкой скорости вращения. Кулеры дают о себе знать лишь в момент включения хранилища - на небольшое время из корпуса доносится вой, но затем система усмиряет их пыл и вентиляторы становят тише жёстких дисков. Даже в таком режиме чувствуется забор воздуха через салазки - это ощущается даже рукой.

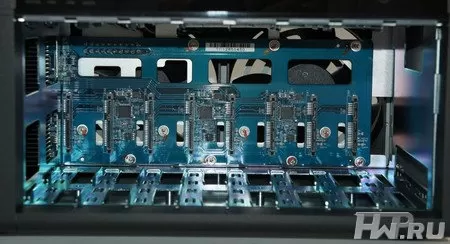

В плате, на которой расположены разъёмы SATA, присутствует множество отверстий для протекания воздуха. Также в левой части фото можно увидеть массивные радиаторы системной платы.

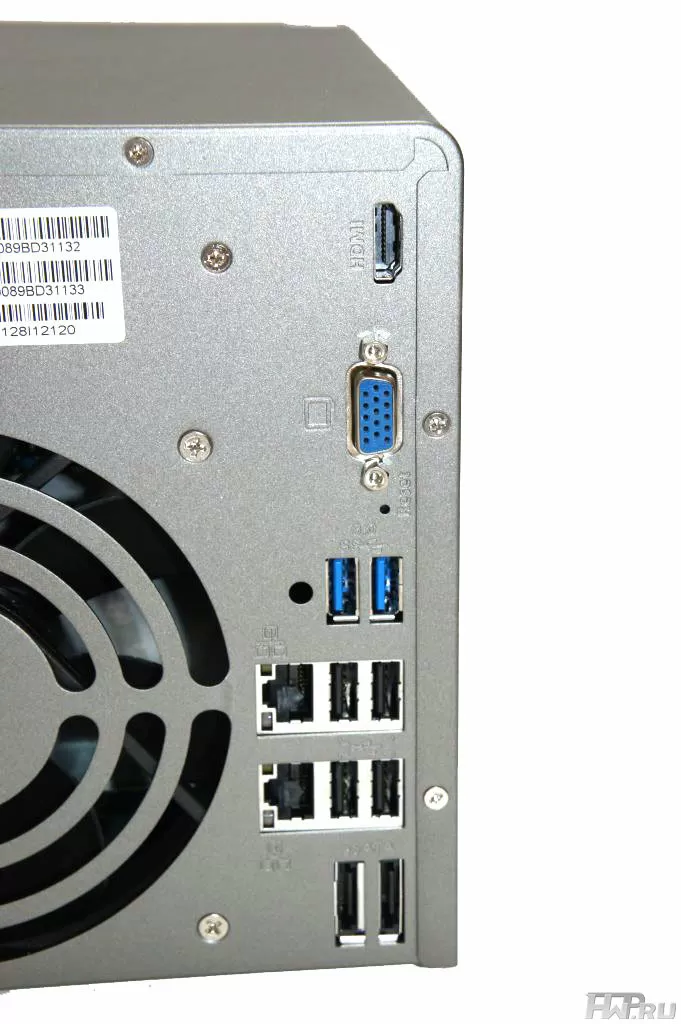

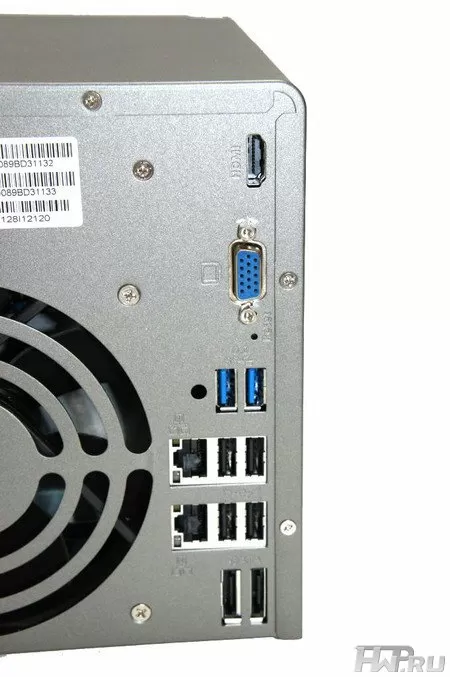

Вернёмся к задней панели. Как и подобает многодисковому хранилищу, возможностей для наращивания ёмкости за счёт внешних накопителей - хватает. Тут и шесть USB портов, два из которых - стандарта 3.0, и два порта eSATA. Также в наличии два гигабитных сетевых интерфейса, и два видеовыхода VGA и HDMI.

Вообще, присутствие VGA и HDMI портов может восприниматься неоднозначно. С одной стороны, злоумышленник может получить консольный доступ к устройству и, как минимум, попытаться зайти в его BIOS или изменить параметры загрузки ОС. С другой стороны, подключение к экрану позволит использовать QNAP TS-869 Pro для каких-то приложений, например, программы видеонаблюдения. Как минимум, можно подключить к серверу IP KVM через 3G модем и в любом, даже самом крайнем случае, иметь непосредственный доступ к серверу, чтобы уничтожить или скрыть от посторонних глаз важные данные в самый последний момент (ну если вы понимаете, о чем я).

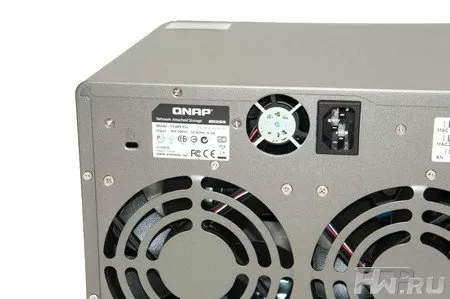

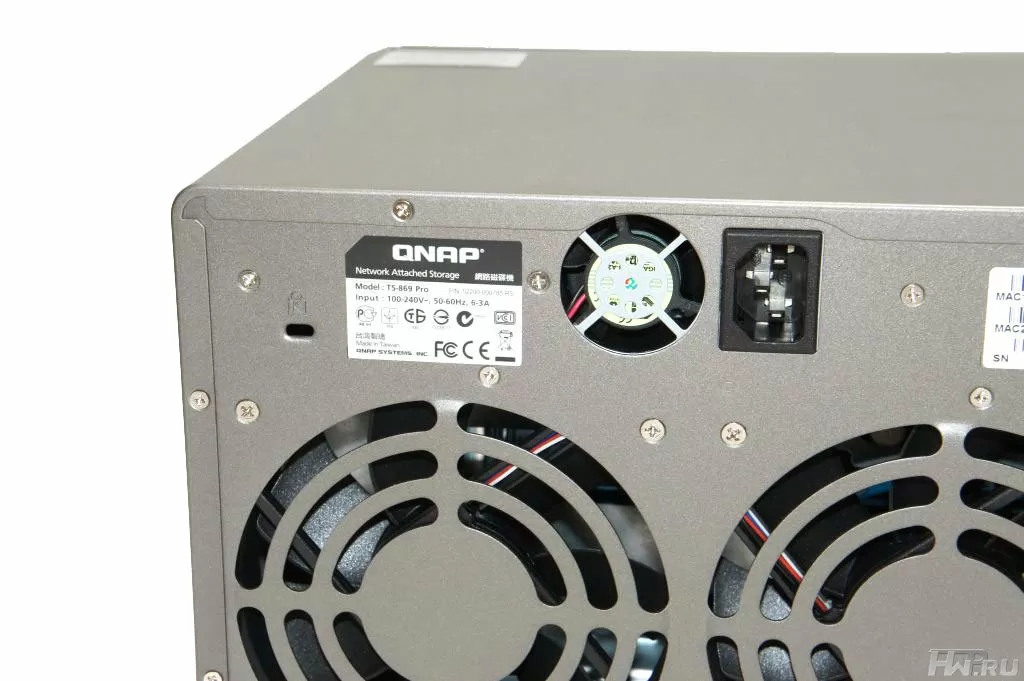

Блок питания расположен сверху и охлаждается собственным 40 мм вентилятором, который также работает на пониженных оборотах и совершенно не выдаёт себя шумом.

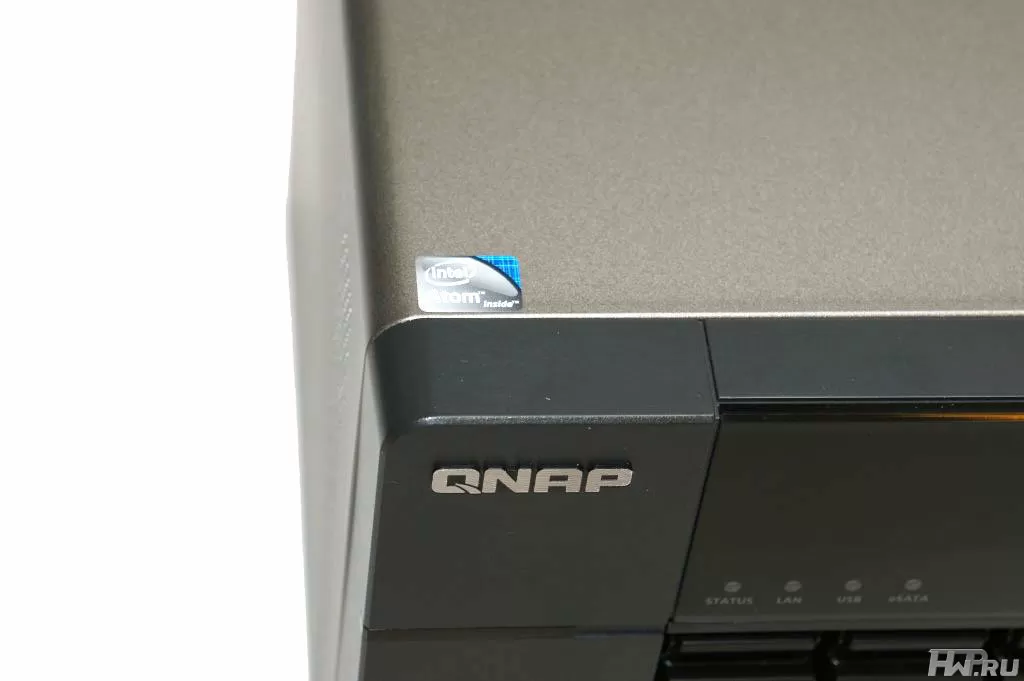

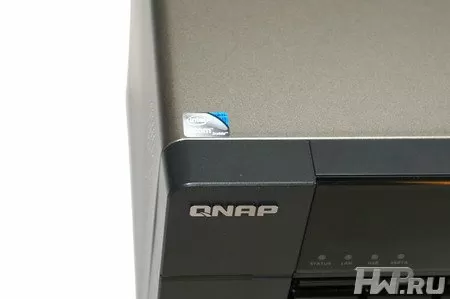

Пожалуй, из особых интересных элементов дизайна мы не упомянули лишь о маленькой, но гордой наклейке "Intel Atom Inside" на корпусе.

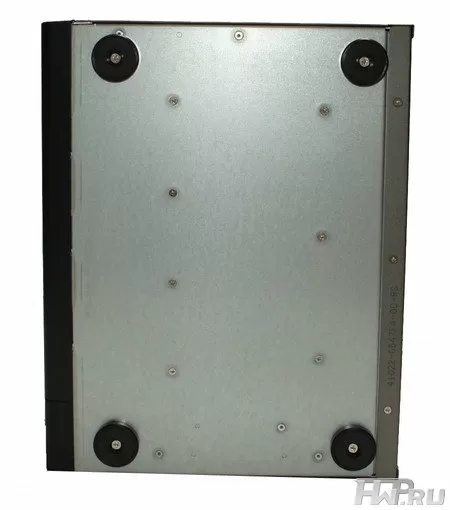

Также нельзя не отметить большие ножки с мягкими подкладками, призванными гасить вибрации. Но забегая немного вперёд отметим, что корпус совершенно не вибрирует даже при одновременной работе всех установленных дисков.

Я не удивлюсь, если скоро QNAP выпустит в качестве аксессуара, набор креплений для монтирования своих топовых TS-серий в стойку. Серьезный серверный подход к конструкции выделял продукцию QNAP среди аналогов с самого начала. И очень хорошо, что некоторые вещи в этом плане не меняются. Посмотрим, чем порадует нас WEB-интерфейс.

Операционная система QNAP TS-869 Pro

Как мы уже говорили выше, для выбора RAID массива при первой инициализации устройства можно воспользоваться дисплеем и двумя кнопками управления. Только это всё равно не избавит от необходимости подключения к NAS по веб-интерфейсу для обязательных настроек (например, создание пользователей и разграничения прав доступа).

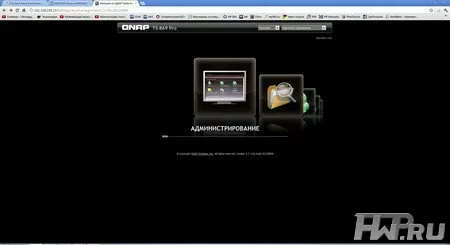

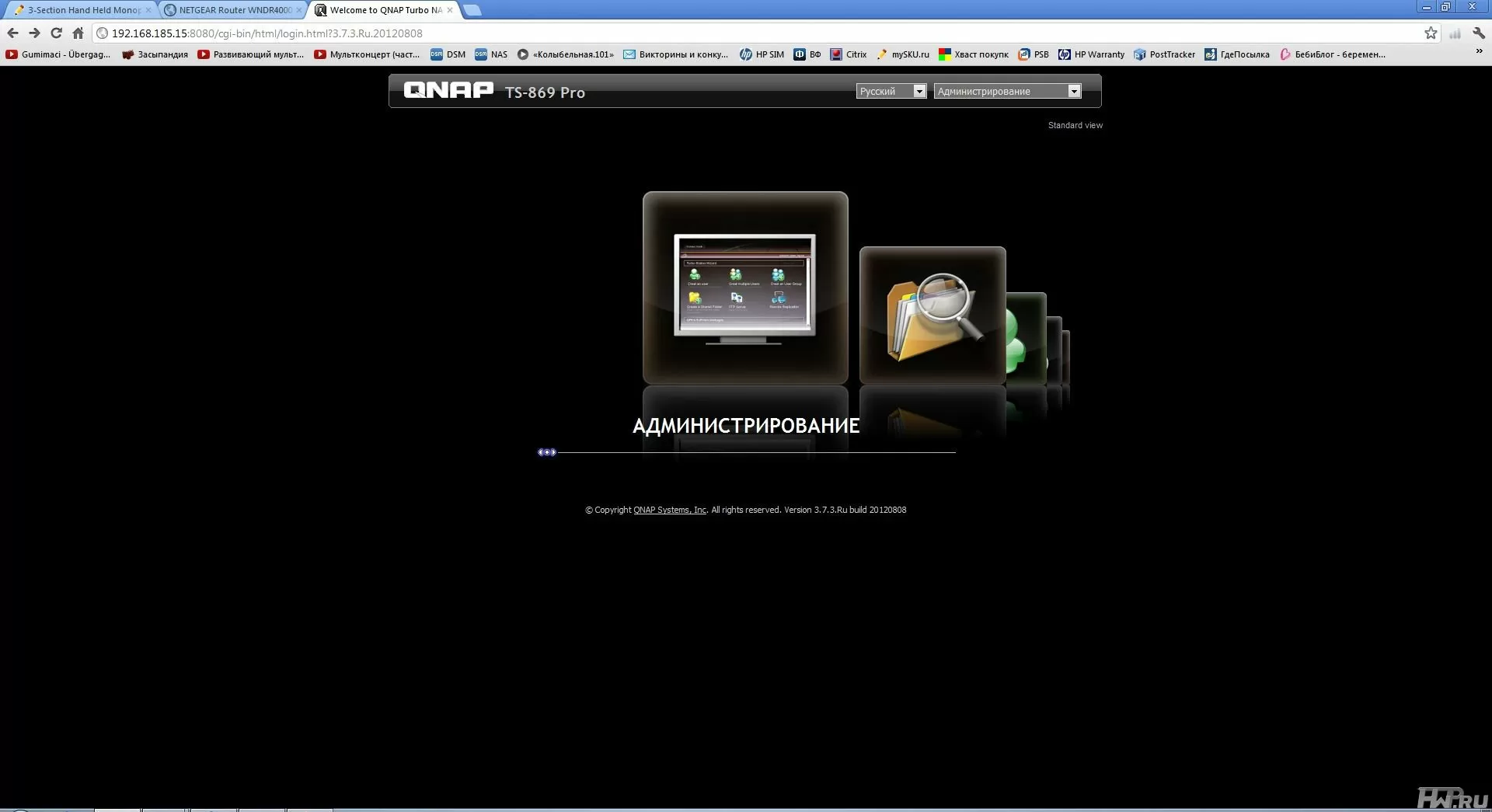

Основное меню, на которое попадает пользователь, представляет собой список с горизонтальной прокруткой. Из него можно перейти в меню настроек, файловый менеджер, выйти на сайт поддержки или форум QNAP.

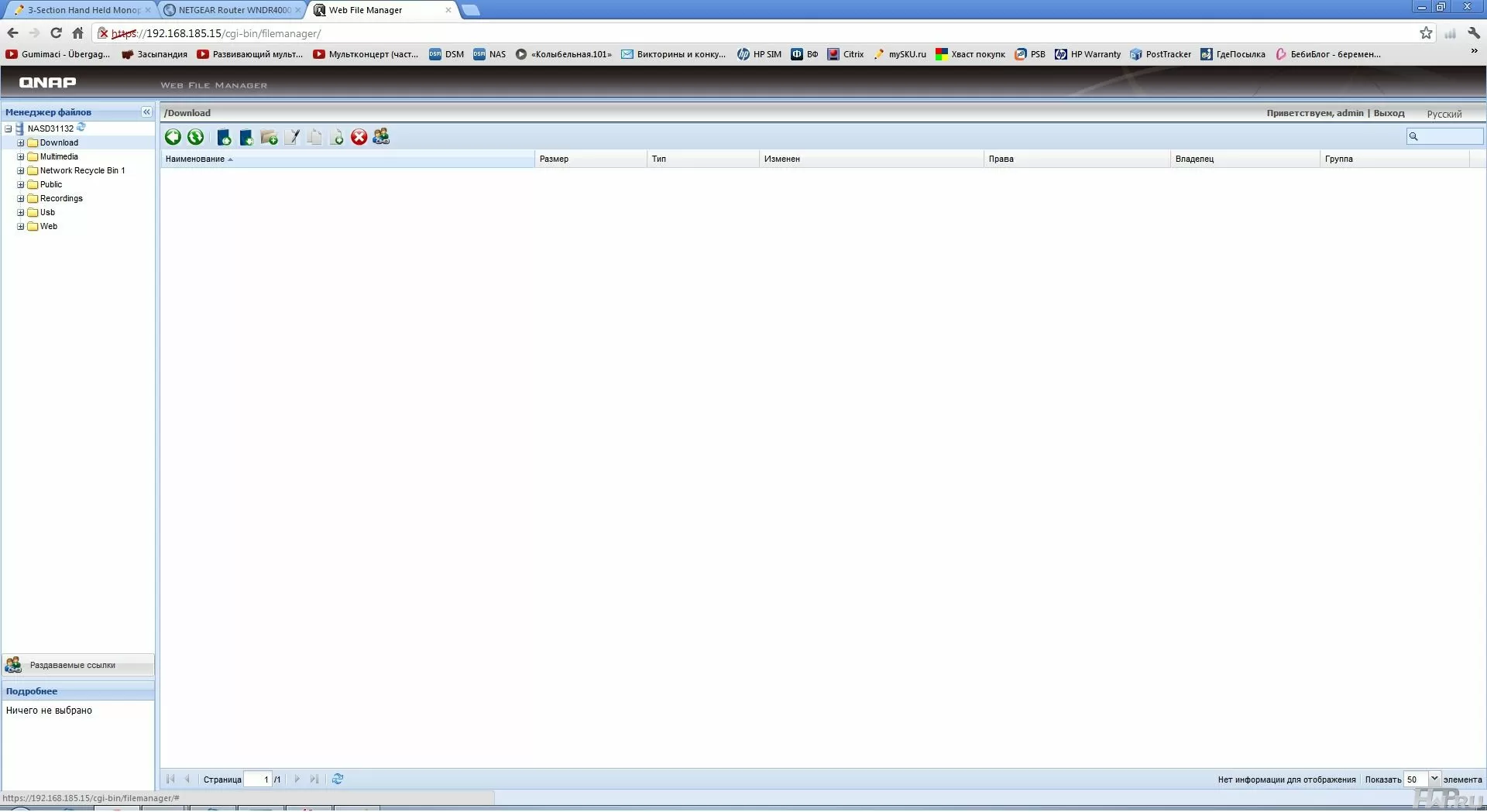

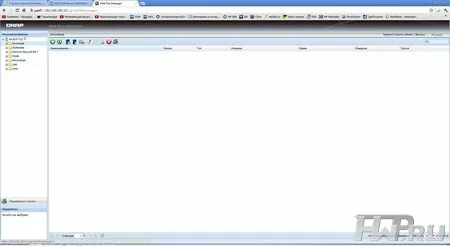

Файловый менеджер оснащён всем необходимым функционалом - копирование, перемещение, переименование и прочие подобные операции.

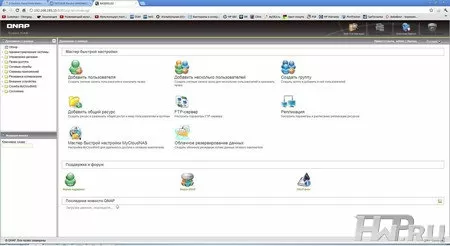

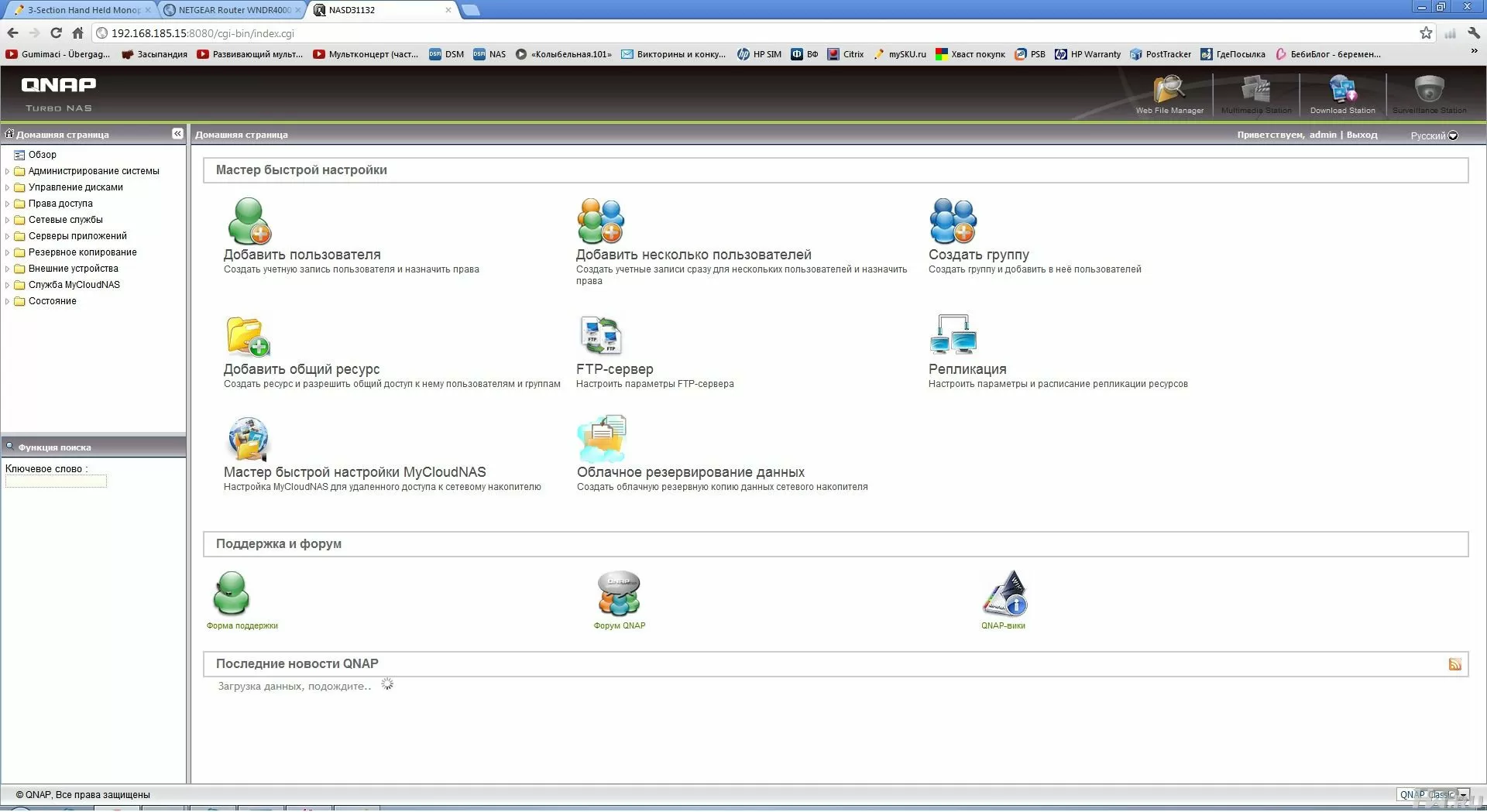

Постараемся кратко рассмотреть наиболее интересные и значимые разделы меню настроек. Разумеется, NAS QNAP TS-869 Pro может выступать в качестве независимого файлового хранилища с собственной аутентификацией пользователей и разграничением прав доступа к папкам общего доступа.

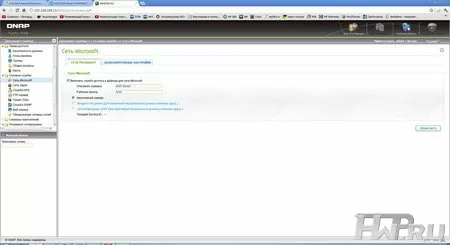

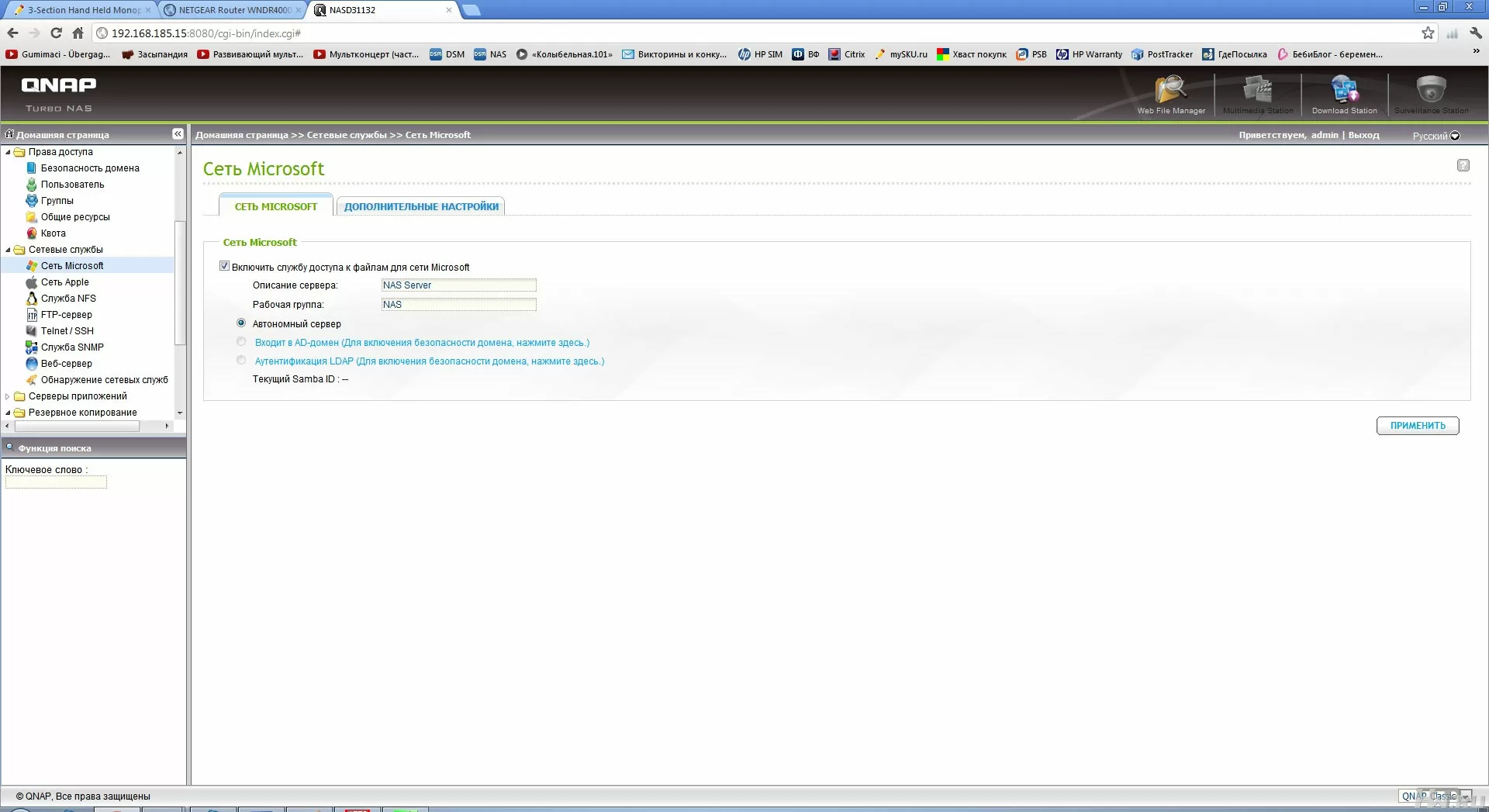

Но, как и подобает бизнес-решению, QNAP TS-869 Pro легко интегрируется с доменом Microsoft, а также поддерживает аутентификации Active Directory и LDAP, что позволяет легко внедрить хранилище в существующий домен без каких-либо особых усилий и тем более вопросов со стороны обычных пользователей.

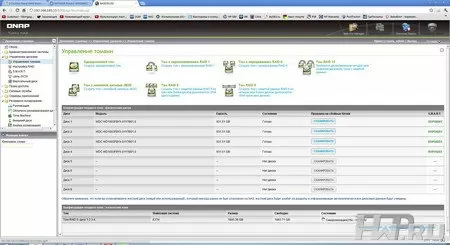

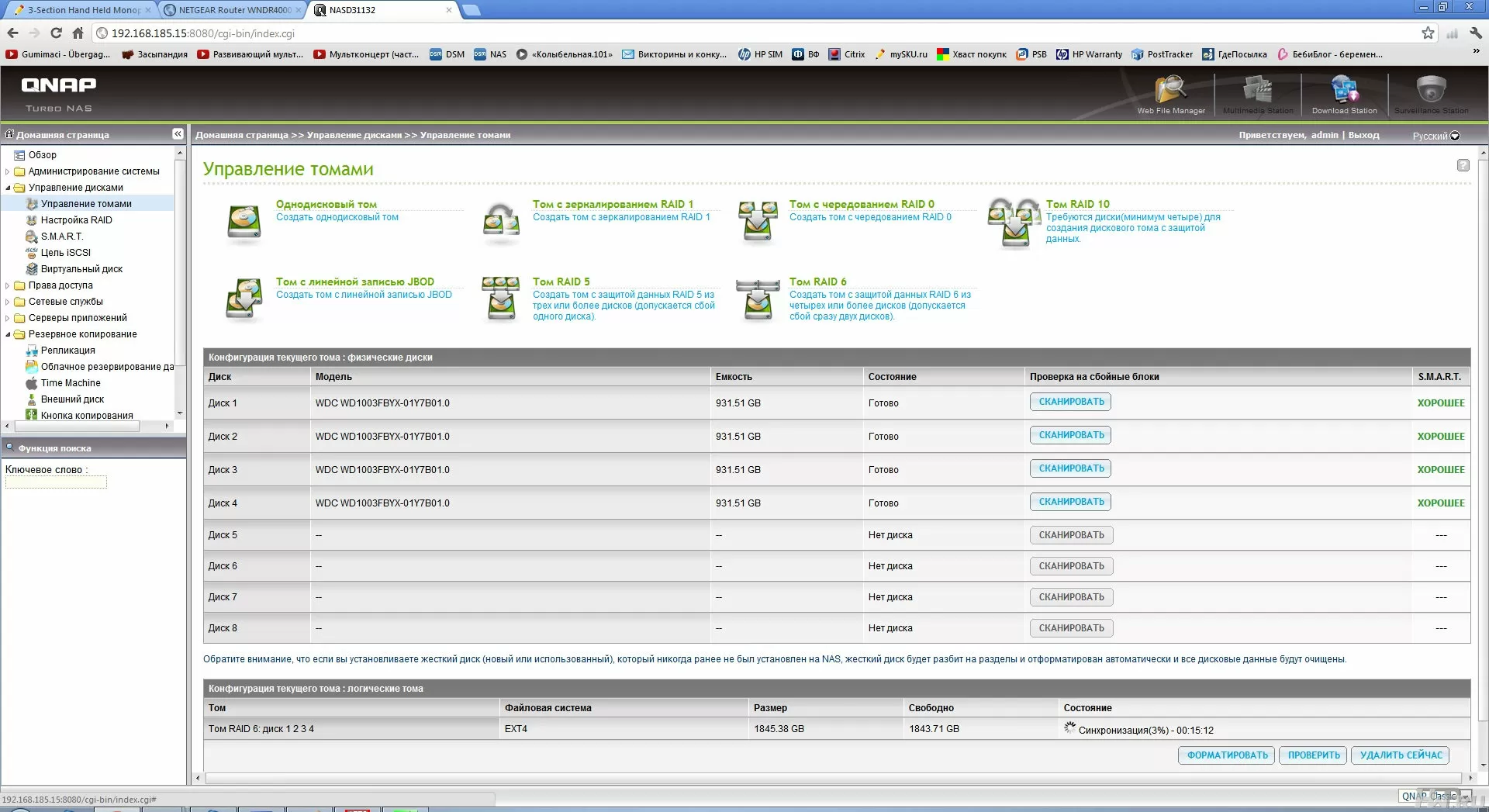

Управление томами позволяет не только быстро и просто создать новый раздел, но и поддерживает часть операций с уже существующими разделами. Например, можно добавить жесткий диск, увеличить ёмкость, перенести раздел на другие диски.

Многие дешёвые NAS не поддерживают подобных функций, но QNAP TS-869 Pro позволяет гибко настраивать разделы и быстро наращивать файловое пространство.

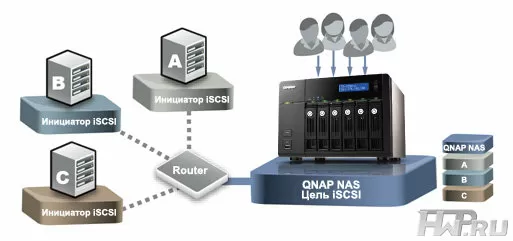

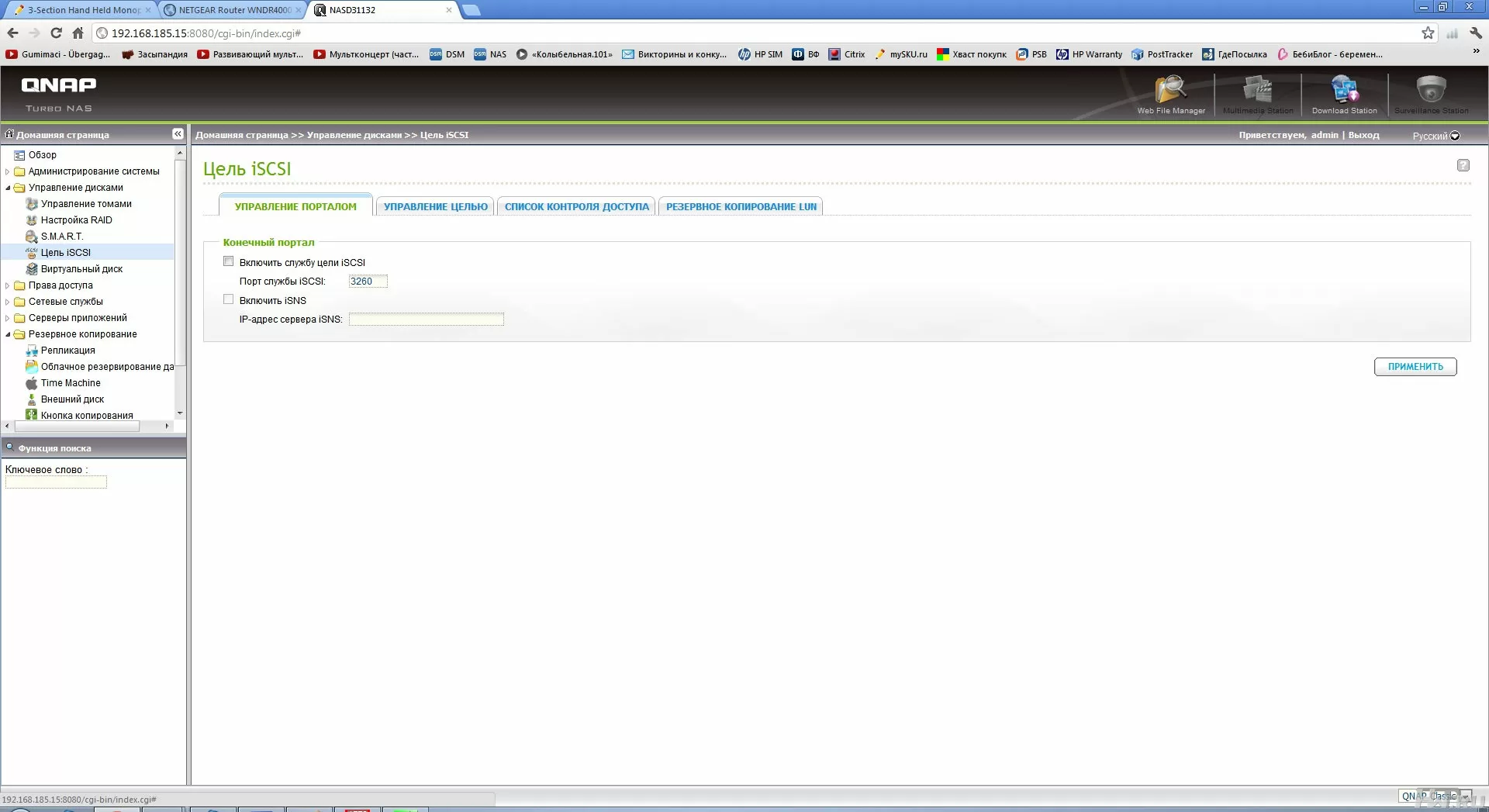

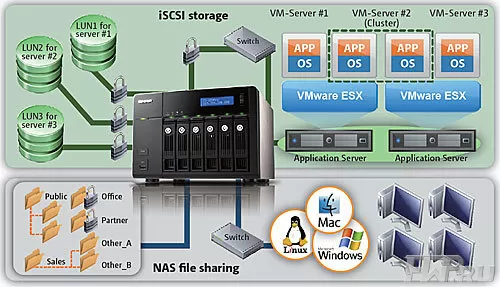

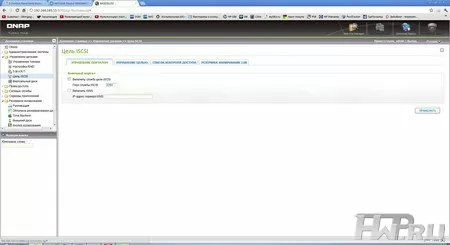

Помимо подключения внешних накопителей по интерфейсам USB 2.0 и 3.0, и eSATA, QNAP TS-869 Pro благодаря функции iSCSI мастера позволяет подключить до восьми виртуальных томов (инициаторов iSCSI). NAS позволяет создать большое количество LUN (Logical Unit Numbers) и iSCSI-целей. Несколько LUN могут быть гибко подключены, отключены и перемещены между различными целями iSCSI.

Также QNAP TS-869 Pro поддерживает VMware и Citrix, что позволяет использовать NAS QNAP в виртуальной среде и кластерном окружении.

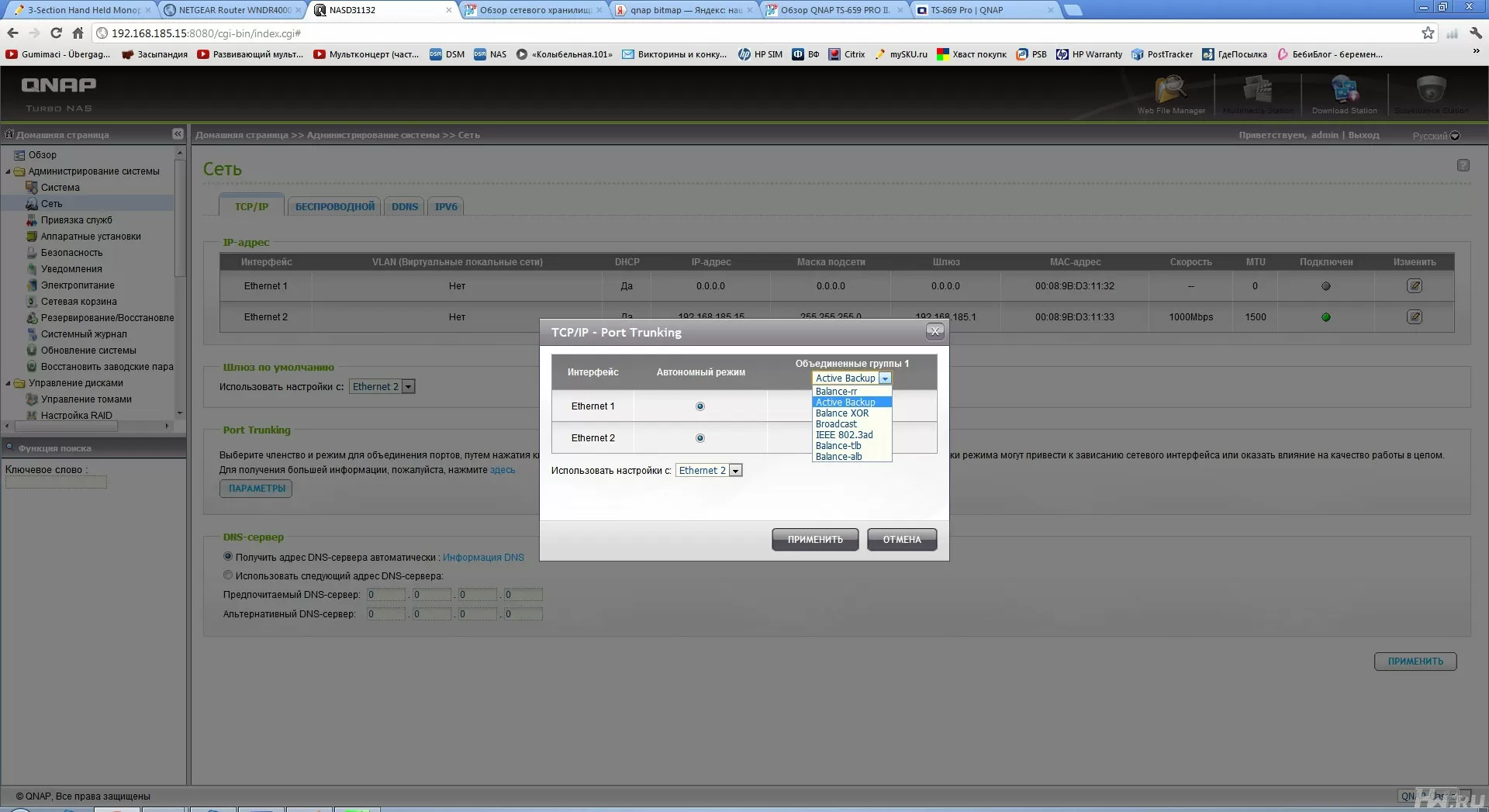

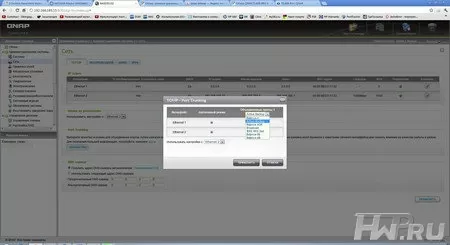

Наличие двух сетевых интерфейсов также делает QNAP TS-869 Pro гибким к различным условиям использования. Можно подключить NAS к двум разным сетям и четко настроить сервисы, доступные для каждой из них. Например, в одну сеть оставить открытыми все необходимые веб-сервисы, а в другую открыть только FTP и SAMBA для обмена данными. Или можно подключить оба порта к портам умного коммутатора и настроить балансировку либо резервирование. В общем, QNAP TS-869 Pro можно приспособить к конкретным условиям и получить ту функциональность, которая нужна именно администратору.

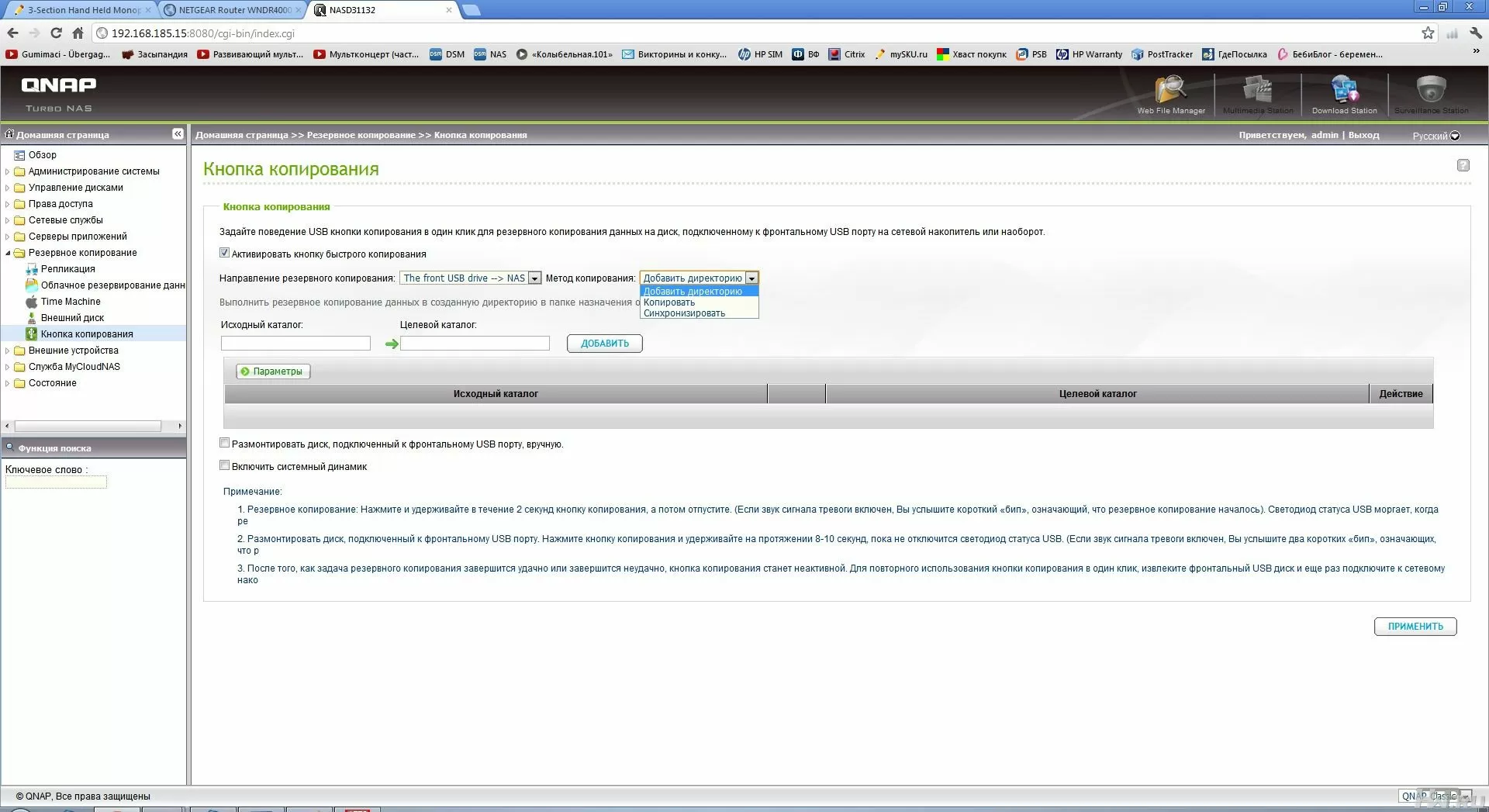

Мы не могли пройти мимо ещё одной мега удобной вещи - функции быстрого копирования с фронтального USB порта. Полезность особенно заметна в рамках небольшого офиса. Например, можно настроить быстрое копирование с носителя на хранилище в заданную папку. Или выбрать обратную процедуру - запись конкретной папки на флешку (например, для быстрой записи актуальных материалов для презентаций), или же синхронизацию двух папок друг с другом. Конечно, данный функционал можно задействовать даже в домашних условиях. Например, сбрасывать фотографии с флешки фотоаппарата. Воистину жизнь складывается из мелочей.

Но ещё более важное - резервное копирование данных пользователей. Что касается данных с ПК - поможет NetBak Replicator 4 с интуитивно понятным интерфейсом. С его помощью можно легко настроить бекап данных с компьютера на хранилище. А вот для бэкапирования данных самого NAS предлагается протокол Rsync и RRTR (репликация в реальном времени). Опять же борясь за низкую нагрузку на канал передачи данных, можно настроить полосу пропускания. На случай, например, если резервирование осуществляется "наружу" через "узкий" Интернет-канал. Чтобы не лишить бедных пользователей Интернета на время бекапирования, можно ограничить скорость процедуры. Лучше дольше подождать, чем выслушивать жалобы от пользователей о том, как медленно загружаются их странички вконтактике или на одноклассниках.

Ещё один полезный функционал - HD Station. Это набор сервисов, доступ к которым пользователь получает при подключении к NAS экрана через HDMI или VGA порт. На данный момент их три: WEB-браузер Google Chrome для сёрфинга по интернету, мультиформатный плеер для воспроизведения различного контента и меню настройки NAS. Для управления к USB-портам накопителя можно подключить клавиатуру и мышь, а также использовать пульт дистанционного управления (ИК-приемник есть на устройствах с серийным номером вида Q13xxxxxxx) или мобильный гаджет Apple с приложением Qremote. Кроме того, для медиаплеера доступна утилита XBMC Remote и на iOS, и на Android. Какую пользу это несёт? В первую очередь, хранилище можно настраивать без использования компьютера. Так же возможность вывести с хранилища на большую плазму в холе, например, слайд-шоу фотографий продукции фирмы, акций или просто её сотрудников, или промо-видео. Примечательно, что в следующей версии прошивки (4.0 beta) помимо прочего, обещается поддержка Google Chrome в новой станции видеонаблюдения. Таким образом, можно будет вывести изображение с камер на экран, или даже видео-стену. Чем не полноценный видеорегистратор? Конечно, возможность одним устройством выполнять ряд задач, для которых раньше требовалось несколько узкоспециализированных устройств, будет отличным аргументом при разговоре с бухгалтерией.

Встроенный антивирус, служба MyCloudNAS, функции сервера Syslog и Radius - мы уже говорили об этом функционале QNAP в предыдущих обзорах. Кого сегодня убедишь мощным встроенным средством управления сетевых IP-камер (служба Surveillance Station Pro), сервером iTunes, мультимедийными "станциями" Photo и Music Station, медиа-сервером DLNA и подобным функционалом? Сегодня это уже не перечень новомодных сервисов, которые производитель мог бы выдавать за козыри. Теперь это ни больше ни меньше - "джентльменский набор", без которого серьёзному производителю стыдно выдвинуть свой продукт на рынок.

P.S. Кстати, обновлённая Surveillance Station Pro помимо поддержки более чем 1400 моделей IP-камер, гибкого управления событий и ответных реакций (например, можно настроить отправку SMS сообщений не только при обнаружении движения в кадре, но и в случае обрыва связи и т.п.) имеет ещё несколько важных новшевств. Обо всём и не скажешь, наверное, мы уделим этому важному функционалу значительную часть одного из наших следующих обзоров продукции QNAP. Кстати, QNAP TS-869 Pro поддерживает установку до 16 лицензий (видеоканалов) единовременно, при этом по умолчанию уже доступна одна.

Вообще, раскрыть функционал продукции QNAP в статье - это задача, равносильная тому, чтобы написать в обзоре, что умеет Windows или рассказать о функционале Microsoft Office. И без того полноценный функционал родной операционной системы, может быть расширен сторонними пакетами, а наиболее продвинутые пользователи смогут установить программы из командной строки, руководствуясь инструкциями на сайтах техподдержки QNAP.

С другой стороны, сегодня производители Linux-устройств пытаются извлечь выгоду из собственных магазинов с платными пакетами. Хочешь более мощный антивирус - плати, хочешь функциональную систему бэкапа - деньги на стол! В такой ситуации меня не покидает страх, что со временем все то, что нужно, будет стоить дополнительных денег, и меня особенно радует, что QNAP не идет этим путём. Вы покупаете сервер - он работает, и делает это без регистрации, подтверждения почтового ящика, ввода информации о кредитной карте и прочих "радостей" современного мира.

Тестирование QNAP TS-869 Pro

QNAP TS-869 Pro построен на базе двухъядерного Intel Atom, работающем на частоте 2.13 ГГц. Оперативной памяти - 1 Гб, но ОЗУ может быть увеличено до 3 Гб путём установки дополнительной планки. Встроенной Flash-памяти (на которой хранится ОС) - 512 Мб. Восемь слотов для жестких дисков позволяет вместить до 32 Тб дискового пространства. Два сетевых гигабитных интерфейса можно объединять в Team, получая тем самым двухгигабитное сетевое подключение. Технические характеристики QNAP TS-869 Pro вселяют надежду на высокую производительность.

Для тестирования мы использовали жесткие диски Western Digital Black серии Raid Edition 4 объёмом 1 ТБ. Сегодня это наиболее оптимальный вариант HDD для использования в корпоративных NAS-ах. Во-первых, благодаря оптимизации прошивки для RAID, эти HDD не выпадают из массивов при ошибках носителя, то есть бэд блоках. Во-вторых, за годы существования, эта серия доказала свою надежность. В-третьих, они находятся в списке совместимости всех СХД под 3.5-дюймовые диски (не считая HP, Dell, IBM, признающих только HDD со своими наклеечками). Ну и не в последнюю очередь, они чертовски быстры и при этом цена на них сопоставима с обычными жесткими дисками для настольных ПК.

В качестве тестовой системы мы использовали компьютер следующей конфигурации:

• Intel Xeon 3220
• 4 Gb RAM
• Asus P5B Deluxe
• Hitachi HDS721010CLA332 1Tb HDD 7200 rpm
• Windows 7 Ultimate x64

Замеры осуществлялись при подключении по протоколу SMB, QNAP TS-869 Pro и клиент были подключены к гигабитному роутеру NETGEAR WNDR4000.

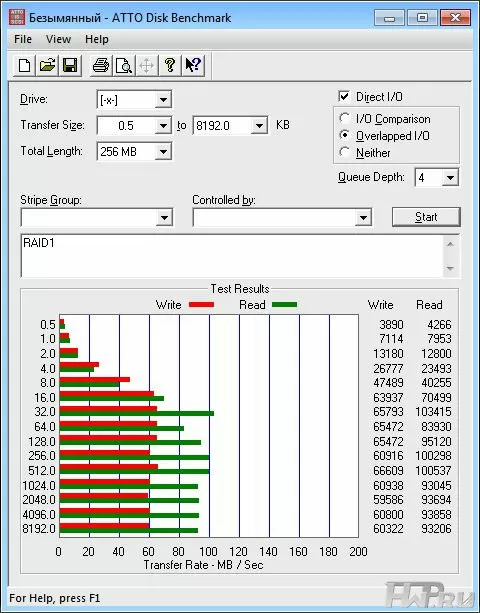

Прежде всего, протестируем производительность в конфигурации RAID 1 (массив создан из двух первых дисков).

Цифры не будоражат воображения, но по чтению почти достигнут предел пропускной способности сетевого подключения - 100 Мбайт/с. Скорость записи же не превышает 65 Мбайт/с.

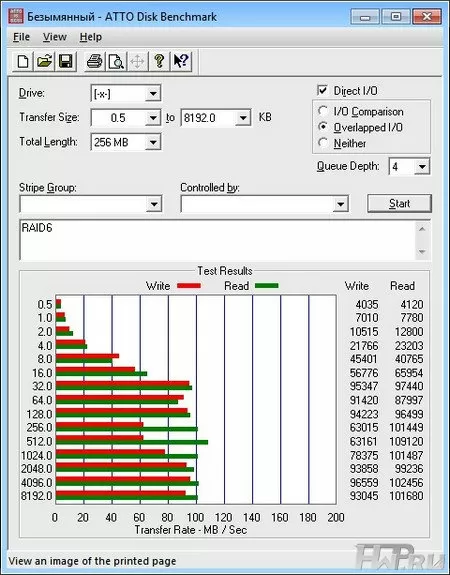

Теперь собираем из четырёх дисков отказоустойчивый RAID 6.

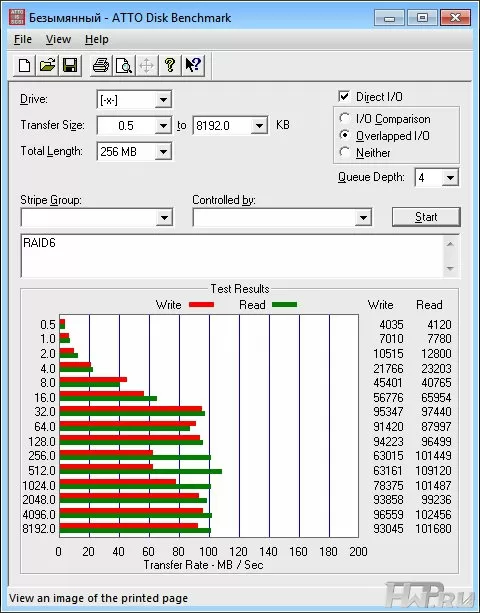

ATTO Disk Benchmark фиксирует показатели до 97 и 109 Мбайт/с на запись и чтение соответственно. Это очень близко к пропускной способности гигабитного соединения. Причем, это, прошу заметить - на массиве с повышенной надежностью и сложностью, RAID 6.

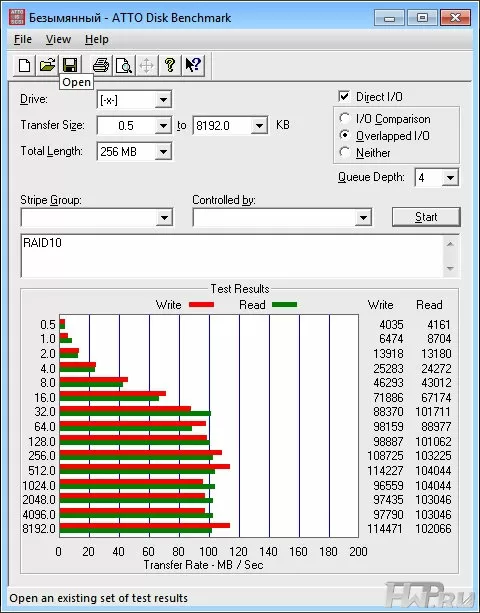

Наконец, посмотрим на производительность дисковой системы в массиве RAID 10.

ATTO Disk Benchmark выжимает максимум на что способно гигабитное подключение - до 114 и 104 Мбайт/с на запись и чтение соответственно. Теперь сравним производительность с жестким диском тестовой системы.

Как мы уже говорили, на больших блоках производительность хранилища упёрлась в пропускную способность сетевого подключения. Как ни крути, SATA диски оказываются быстрее, но разница не настолько велика, как при сравнении с SSD. По крайней мере, вы можете свободно устанавливаить на NAS программы, как на сетевой SMB или iSCSI диск.

Позвольте сделать небольшое отступление. Недавно у меня выдались свободные деньки, и я решил, вспомнив былые времена, пройти пару современных игрушек. Как обычно, в таких случаях, я скачиваю сразу 5-6 игр, и если повезет - одна из них затянет более чем на час. Ну да не в этом суть, а в том, что в моем компьютере установлен старенький WD Velociraptor на 300 Гб, и места для 5-6 игр на нем катастрофически не хватает. Я В таких случаях просто выделяю на NAS сотню гигабайт под iSCSI раздел, подключаю к компьютеру, инсталлирую игры, а когда надоедает - удаляю раздел полностью. Что меня удивляет - это скорость, с которой игры работают при запуске с iSCSI раздела. Если описать общими словами - нет ощущения какой-то задумчивости, которая присуща работе через SATA. Я бы даже сказал, что при подключении через один гигабитный канал, запуск программы с SATA винчестера и iSCSI раздела NAS-а может отличаться сильнее, чем запуск с iSCSI и SSD. Хотя, SSD все же быстрее.

К чему я все это? Да к тому, что большинство приложений, для которых работа с диском не является самоцелью, уже давно и с успехом могут запускаться с сетевых хранилищ, через безопасные протоколы iSCSI или Samba. Вы получаете плюсы защищённости данных, сопоставимые с применением средств виртуализации, защиту и мобильность информации, сопоставимую с "облаками" в чистом виде, но при этом существенно упрощаете администрирование IT-парка и сокращаете расходы на внедрение.

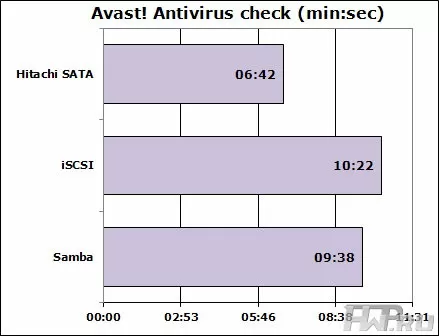

А теперь взглянем на более распространённые задачи, например, проверка большого объёма информации антивирусом.

Тут нам понадобится наша тестовая папка, которая содержит 11520 файлов разнообразного контента, общим объёмом 54,2 Гб. Время потраченное на проверку антивирусом соотносится полученным ранее результатам.

Из гигабитного соединения QNAP TS-869 Pro выжимает всё до последнего мегабайта, да и физически загрузить мощность встроенного процессора передачей данных по двум сетевым интерфейсам уже вряд ли получится. Ну, разве что, в каких-то специфических приложениях, для которых предназначены DAS-устройства с интерфейсом Fibre Channell.

Еще раз хочется подчеркнуть, что устройства такого класса, как QNAP TS-869 Pro следует покупать не только, как NAS, но и как Linux-машину, на которую можно устанавливать какие-либо дополнительные сервисы вашей компании. Начиная от Web-сервера и почтовой машины, и заканчивая Asterisk-сервером, устройством, перекодирующим видео и так далее... Фантазия тысяч энтузиастов, адаптирующих известные Linux-приложения под QNAP, кажется, не знает границ.

Цена вопроса

На момент написания обзора QNAP TS-869 Pro можно было приобрести по цене около 70 000 рублей. Цена не самая низкая, но в самом начале статьи мы сказали, что оборудование QNAP всегда ценится чуть дороже аналогов. Производитель заставляет нас иначе смотреть на вопрос цены: мы платим за традиции, если вам так угодно.

Выводы

QNAP TS-869 Pro - это до 32 Тб данных, собранных в одном из лучших мест, где это возможно. При использовании для домашней медиа-студии, для хранения медиасэмплов или черновых проектов, это тихое и энергоэффективное устройство, которому всегда легко найти место.

В любом офисе этому устройству можно найти пристанище, и поселить среди людей, так как он тише, чем самые тихие напольные серверы Dell и IBM. С другой стороны, функционал, который вы получаете из коробки, способен удовлетворить самых требовательных заказчиков. Ну а легкость управления, которая в целом присуща подобным устройствам, здесь подразумевает еще и возможность прямого консольного доступа, что можно очень выгодно обыграть.

По производительности особо ничего не скажешь: суммарная скорость двух гигабитных портов в этом классе была достигнута еще два года назад, и этим устройствам давно пора иметь 4 и более сетевых интерфейсов, или переходить на 10G, но видимо мы упираемся все в тот же консерватизм. Что же касается цены, то QNAP TS-869 Pro - это не тот продукт, который ознаменует собой демпинг на рынке. Это продукт, рассчитанный на заказчика, который умеет считать деньги, но готов заплатить чуточку больше, доверяясь своей интуиции. И как правило, интуиция не подводит.

Официальный сайт QNAP - www.qnap.ru

Лутовинов Максим (aka. Kok)
17/04.2013
