Обзор 12-дискового NAS от компании Synology для малого бизнеса - RackStation RS2414+

Введение

Продукция компании Synology Inc. в представлении не нуждается, мы неоднократно рассматривали NAS-ы разного уровня от этого тайваньского производителя, и на сегодняшний день можем сказать, что эта компания делает одни из лучших сетевых хранилищ для домашнего пользователя и малых офисов, так же компания выпускает модели для крупных организаций, позволяющие подключать до 106 дисков. По некоторым параметрам, продукция Synology может считаться лучшей в своем классе, а такие уникальные модели, как RS214 позволяющая монтировать NAS в настенный телекоммуникационный шкаф, вообще не имеют аналогов на рынке.

Однако, до недавнего времени у Synology был некоторый провал в линейке NAS-ов корпоративного класса, а именно - нехватка стоечного решения на 12 жестких дисков, в то время, как основные конкуренты, компании Thecus, Netgear и QNAP уже достаточно давно предлагали свои решения в таком формате.

Конечно, компания Synology Inc. приготовила симметричный ответ своим «коллегам по цеху» в виде модели RS2414+, и забегая чуть вперед, скажу вам, что тайваньцы из кожи вон лезут, чтобы их продукцию можно было ставить в один ряд с решениями IBM, HP и Dell, пусть даже и начального уровня. Забегая еще дальше, скажу, что у них это получается все лучше и лучше, производитель умеет не только правильно приготовить свое блюдо, но и правильно его подать, с новым уровнем поддержки для корпоративного пользователя и интегратора. Обо всем этом мы расскажем в этой статье, а пока что встречайте.

RackStation RS2414+ - 12 дисков на борту, еще 12 за плечами

Как известно, скорость чтения и записи у современных NAS-ов корпоративного уровня уже давно перевалила за 200 Мб/с, и для того, чтобы раскрыть потенциал устройства, его имеет смысл подключать к разным подсетям или использовать аггрегацию сетевых каналов. Согласитесь, если для общего файлового хранилища выбрать один сетевой интерфейс, для бэкапа сервера - другой, для архива видеонаблюдения - третий, это позволит более полно и равномерно распределить нагрузку на NAS, чем скидывать все в одну сеть. Поэтому для модели Rackstation RS2414+ производитель применил 4 интерфейса с пропускной способностью 1 Гбит/с каждый. Поддержки 10G сетей нет ни в базе, ни опционально, ведь в сегменте малого и среднего бизнеса эти сети не распространены, а для крупного бизнеса у Synology есть более мощные NAS-ы. Да и процессор RS2414+ (Intel Atom 2.13 GHz), если честно, едва ли позволит раскрыть преимущества 10-гигабитных интерфейсов, особенно при высокой нагрузке.

12 отсеков для жестких дисков - это 48 Тб дискового пространства в одном корпусе сегодня, и с ростом объемов жестких дисков данный параметр будет расти. Такие объёмы не всегда требуются на этапе закупки NAS-а, и если все отсеки устройства уже заняты, а вашей компании требуется расширение дискового пространства, вы можете использовать дисковую полку Synology и подключить еще 12 винчестеров, в тот же массив, как будто все они стоят в одном корпусе, но об этом мы расскажем чуть позже.

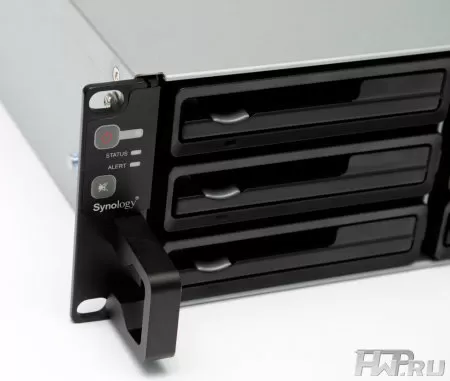

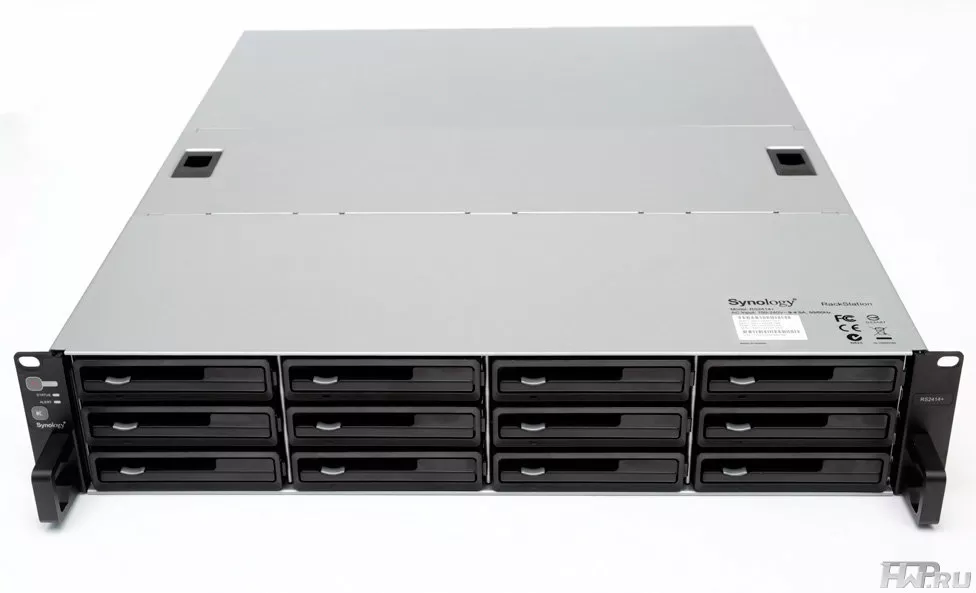

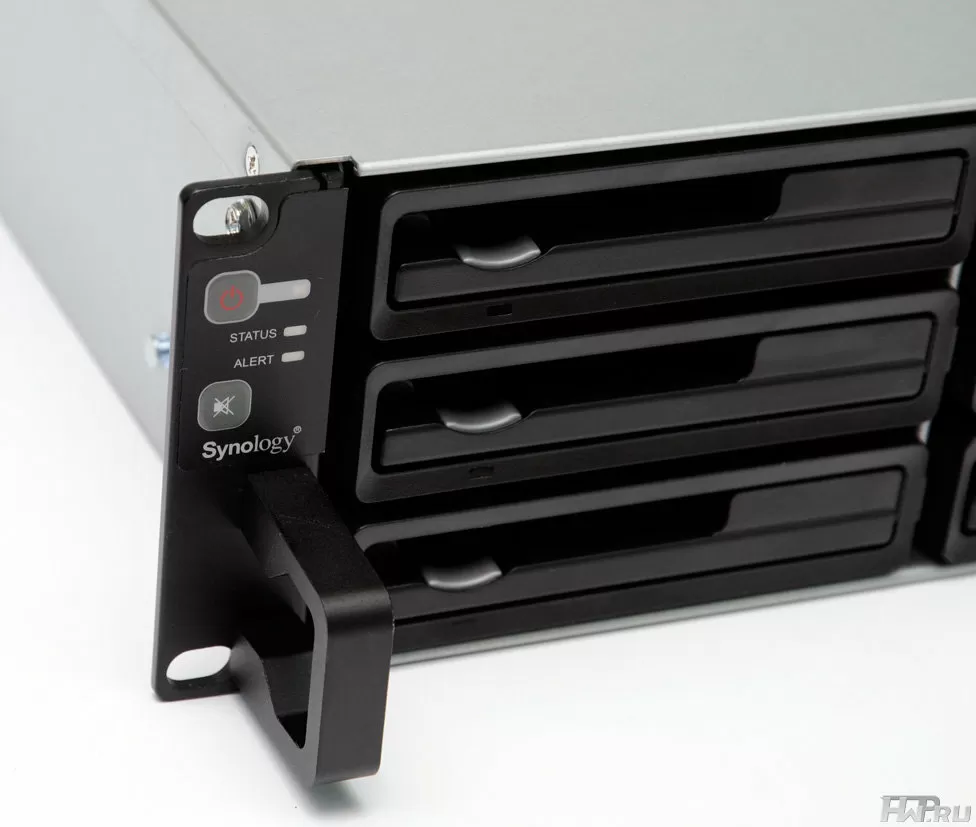

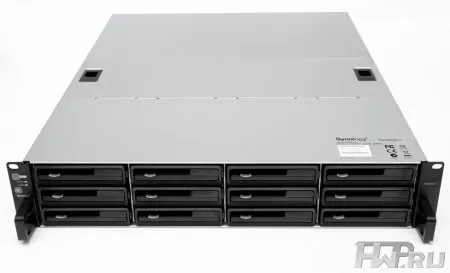

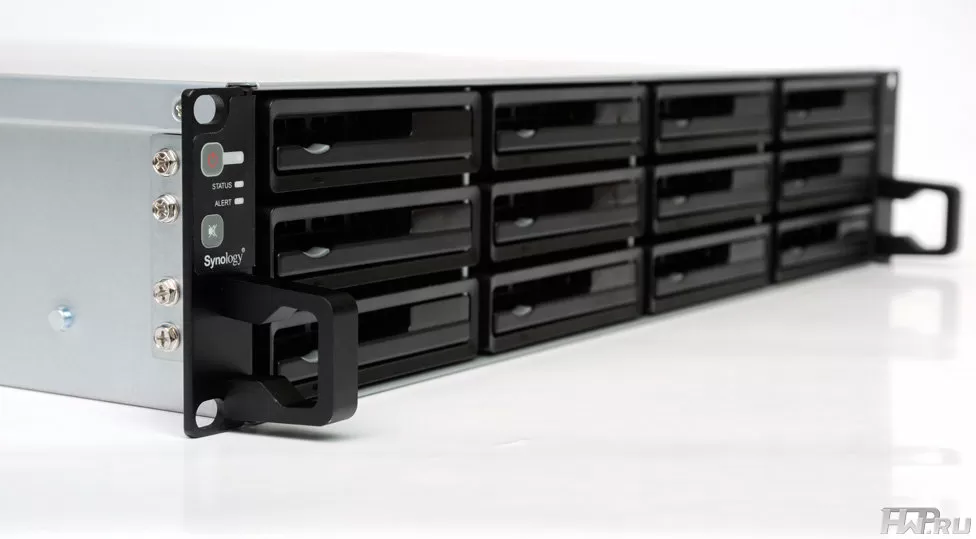

Прагматичность в стоечных серверах постоянно берет верх над дизайном, и лицевая панель Synology RackStation RS2414+ представляет собой просто 12 лотков для жестких дисков. Ни тебе индикации, ни интерфейсных портов. Даже кнопки питания и включения световой индикации (UID) расположены на левом «ушке» крепления устройства в стойку. Так что первоначальную настройку, последующее управление, запись с флешки и прочие манипуляции будьте добры делайте только по сети.

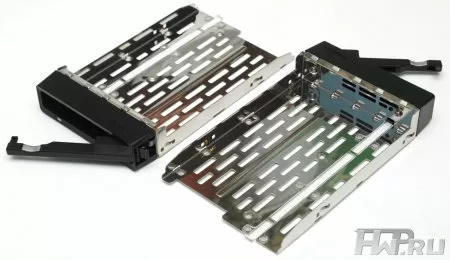

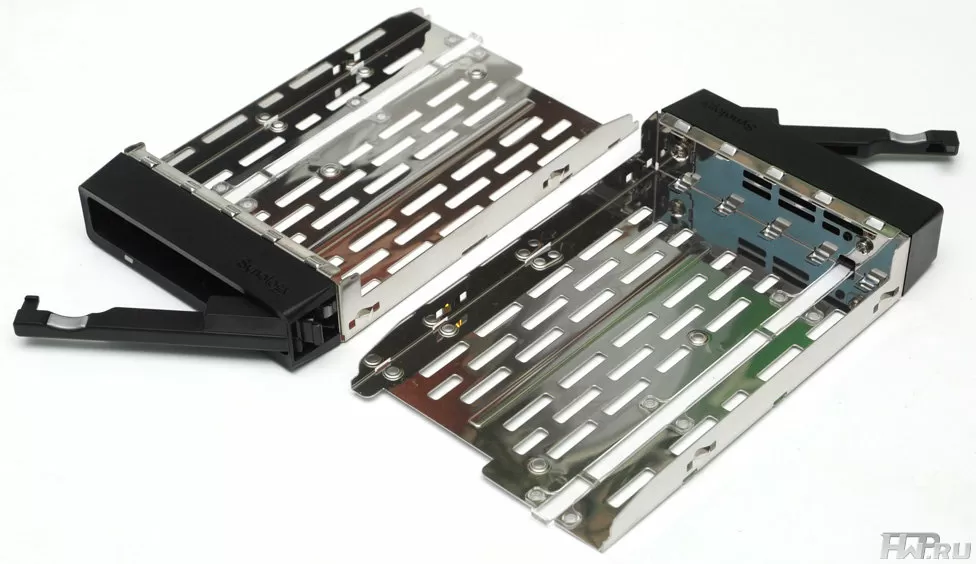

Лотки для дисков имеют традиционную на сегодняшний день конструкцию, состоящую из металлической рамки и пластиковой фронтальной части. Лотки позволяют устанавливать 3.5-дюймовые и 2.5-дюймовые жесткие диски и SSD, а крепление винчестеров к ним производится снизу. Ход лотков в шасси нельзя назвать идеальным: диски могут перекоситься в самом начале, когда вы только устанавливаете их в сервер, да и пластиковый замочек отнюдь не выглядит мощным, так что при установке дисков будьте аккуратны, и в случае если что-то перекашивается или недовключается - не вздумайте использовать силу.

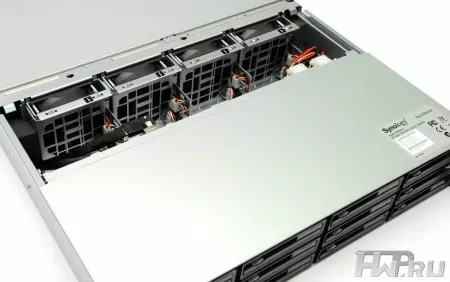

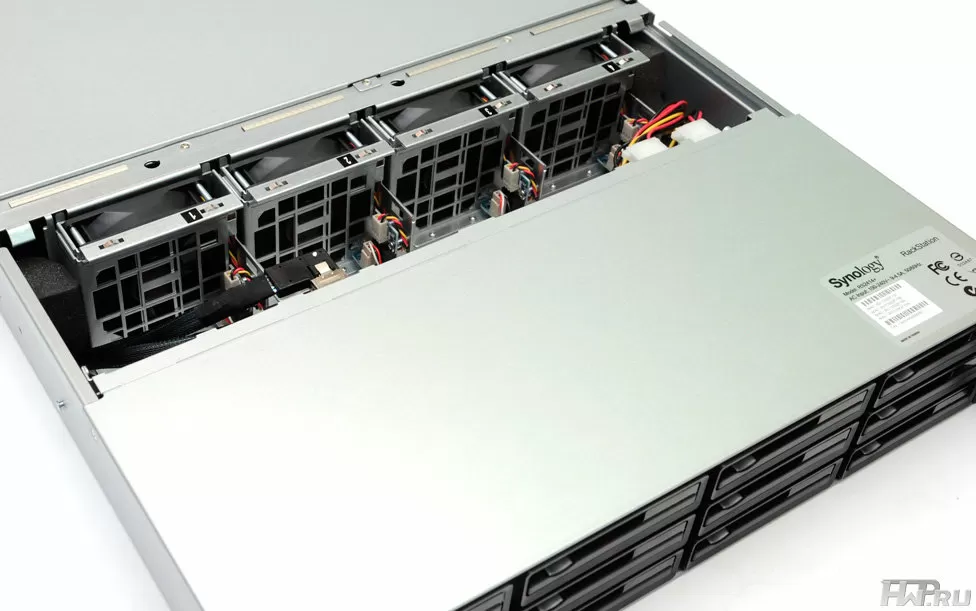

Куда более важна, на наш взгляд, лёгкая возможность замены вентиляторов. Теперь чтобы сделать это, вам не потребуется даже полностью доставать NAS из стойки - достаточно лишь вытащить его на одну треть. Вентиляторы располагаются в отдельном отсеке, закрытом своей крышкой. Да, в Synology RS2414+ для замены вентиляторов совсем не обязательно прерывать работу NAS-а, мы проверили! Но следует учесть, что охлаждение в этом сервере работает очень шумно. Даже с 4-мя тестовыми винчестерами, в режиме простоя при комнатной температуре, Synology RS2414+ не мог удерживать скорость вращения их лопастей на минимуме, то и дело повышая обороты. Так что если вы планируете разместить данную модель в одном объеме с рабочим персоналом, лучше выберите вариант NAS-а потише, например из настольной серии DiskStation (можем порекомендовать очень тихую 12-дисковую DiskStation DS2413+, обзор предшественника которой, модели DS2411+ , вы можете прочесть у нас на сайте).

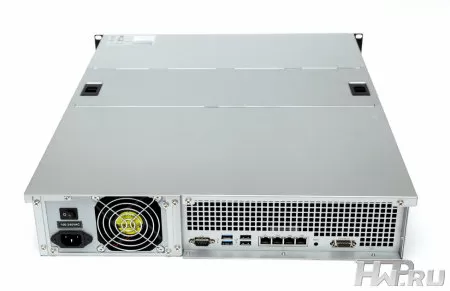

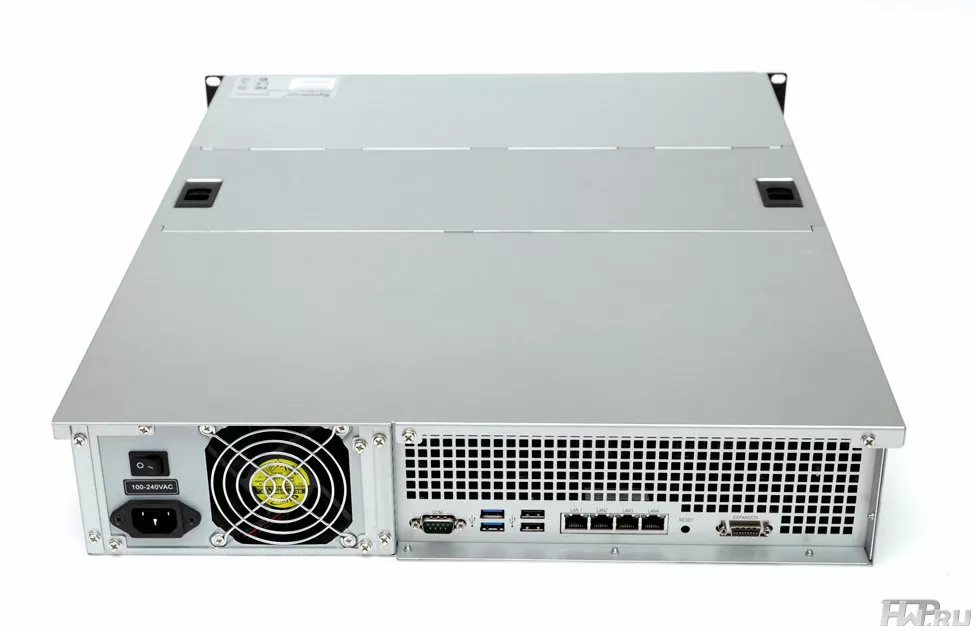

Посмотрим на Synology RS2414+ с обратной стороны. Здесь располагаются 4 сетевых порта, один RS232, два USB 2.0 порта и два USB 3.0, а так же выделенный порт для подключения полки расширения. Портов eSATA не предусмотрено, так как потребности в них в таком устройстве просто нет. А вот блок питания здесь имеет форм-фактор ATX, так что в случае необходимости, вы всегда найдете аналог в ближайшем компьютерном магазине. Кстати, здесь используется серверный БП производства хорошо зарекомендовавшей себя компании Seasonic. Максимальная мощность блока питания составляет 500 Вт, а активная компенсация коэффициента мощности позволяет достичь эффективности выше 80% и носить значок 80 Plus Bronze. Так же у Synology есть вариант этой системы хранения с отказоустойчивым двойным блоком питания.

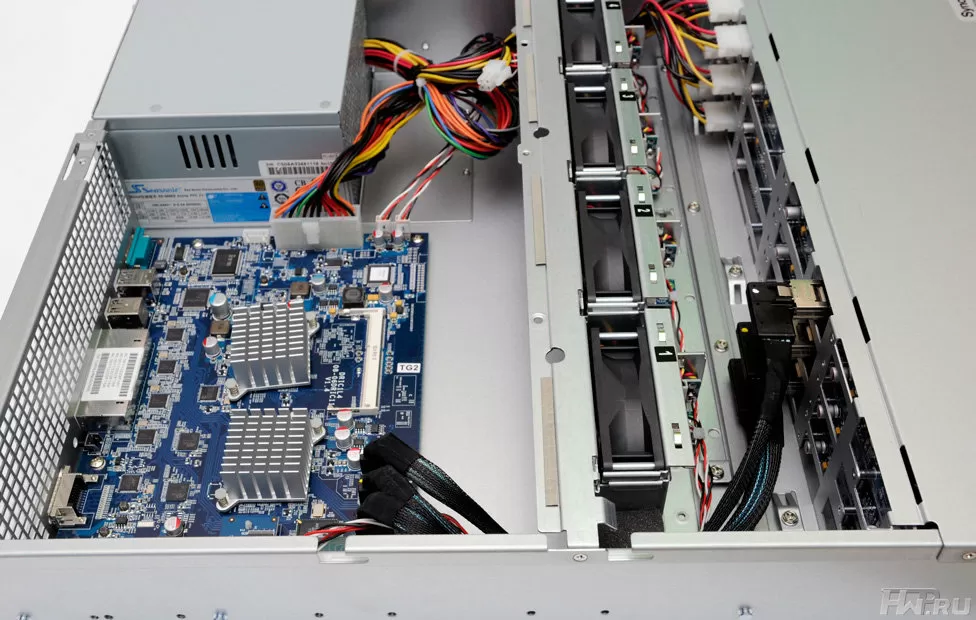

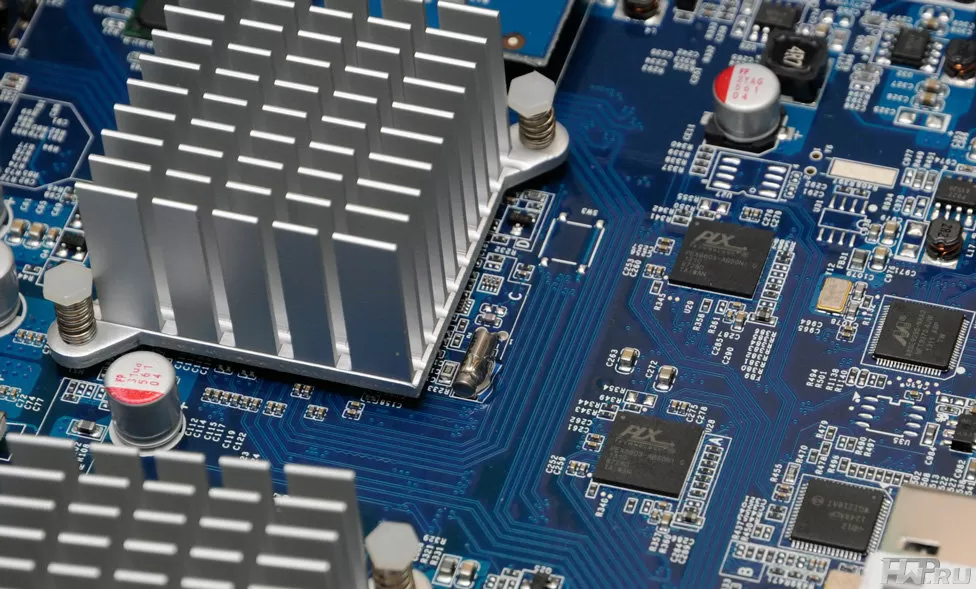

Все компоненты материнской платы используют пассивную схему охлаждения, что положительно сказывается на надежности устройства. Немного необычно выглядит пустующий So-DIMM слот для модуля памяти.

Второй слот размещен с обратной стороны материнской платы и занят модулем памяти. В общем, пользователю он и не нужен.

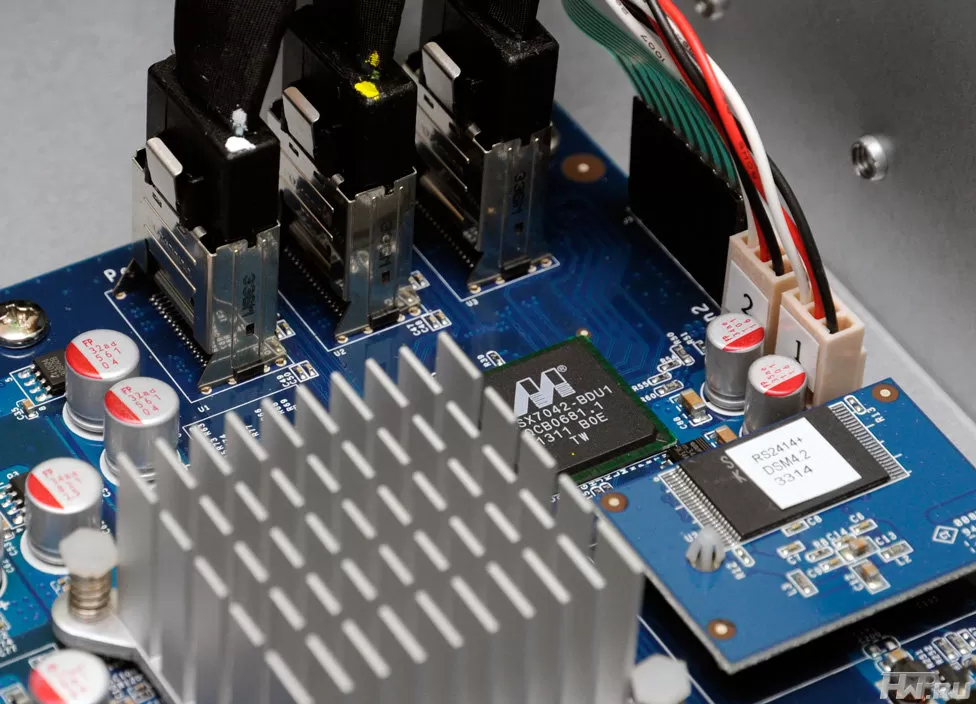

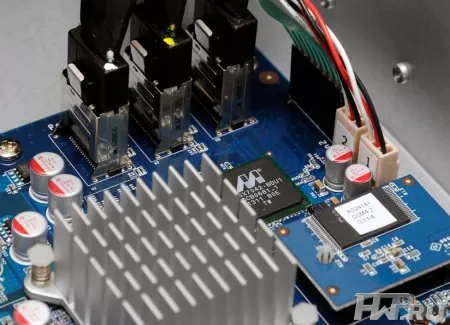

Для подключения полки расширения используется контроллер Marvell 9235, поддерживающий до 4 портов с пропускной способностью до 6 Гбит/с каждый. Суммарная пропускная способность интерфейса расширения составит 24 Гбит/с, и для подключения 12-дисковой SATA полки такой производительности более чем достаточно. За сетевые интерфейсы отвечают гигабитные контроллеры Intel WG1210AT, их подключение к южному мосту осуществляется через PCI Express концентраторы PLX Technology PEX8603.

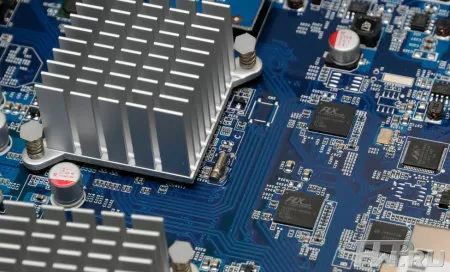

Для аппаратного мониторинга используется контроллер ITE IT8728F, в качестве контроллера USB 3.0 используется решение Etrontech EJ168A. Для подключения жестких дисков системы хранения, используется встроенный контроллер южного моста и дополнительный 4-канальный контроллер Marvel 88SX7042. Этот контроллер не имеет поддержки SATA-III, так что о полноценной поддержке этого интерфейса в Synology RS2414+ можно не говорить. Хотя, конкретно для данного применения в NAS-е, разницы между SATA-II и SATA-III никакой не будет.

В целом, в конструкции Synology RS2414+ производитель использует уже знакомые нам решения, отработанную архитектуру контроллеров, знакомую нам по ранее рассмотренным NAS-ам. С точки зрения проектирования и качества сборки, здесь традиционно не к чему придраться: эффективное продуманное охлаждение, аккуратная сборка и прокладка проводов. Вот только лотки для дисков могли бы иметь более удобные замочки, но это не главное. Куда важнее вопрос масштабируемости, о котором мы сейчас вам расскажем.

Масштабируемость и отказоустойчивость Synology RS2414+

Практически все современные системы хранения корпоративного класса обладают возможностями по наращиванию дискового пространства. Оно и понятно: единожды оплатив дорогую СХД с дисками, при расширении бизнеса не хочется менять ее на новую или докупать такую же: эффективнее и проще поставить в стойку дисковую полку и подключить ее к головному устройству.

Подключение обычно осуществляется по интерфейсам SAS/SATA, используя кабели типа SFF-8470 и SFF-8088, объединяющие несколько последовательных шин для подключения накопителей. Как правило, в дисковых полках используются SAS/SATA концентраторы (экспандеры), а сами полки подключаются прямо к контроллеру системы хранения. Благодаря этому, для головного устройства или NAS-а не имеет значения, где установлен жесткий диск, в нем или в полке расширения. Так что вы можете расширить существующий том, добавив в него диски с подключенной полки или создать новый том.

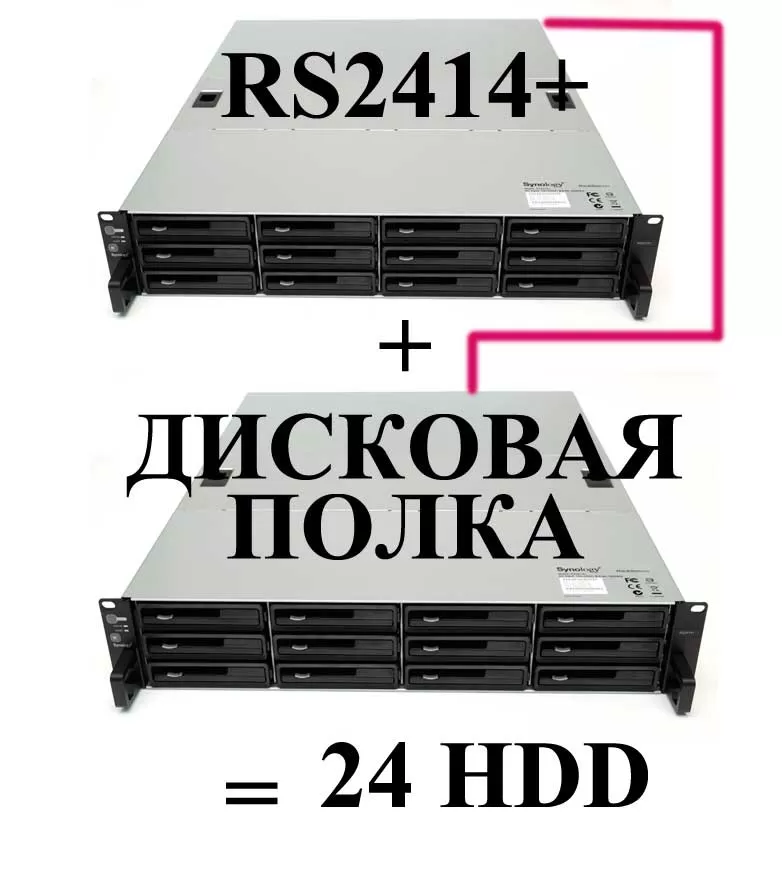

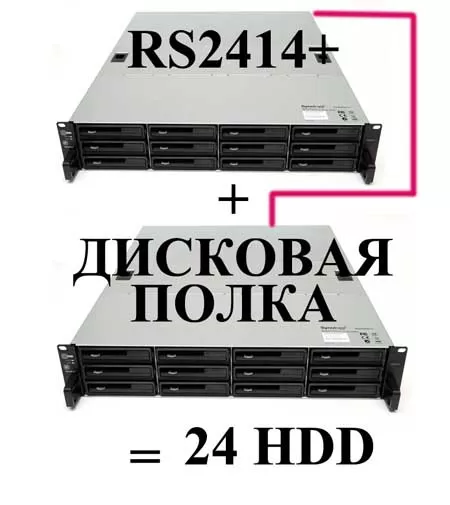

Synology RS2414+ позволяет подключать одну полку расширения RX1214 или RX1214RP с 12 жесткими дисками. Подключение происходит по четырем SATA-II каналам, используя кабель Infiniband. Нужно иметь в виду, что в случае, если в один массив включены диски из головного устройства и из полки расширения, а последняя выходит из строя, массив будет разрушен, поэтому дисковые полки стараются делать максимально надежными, и при покупке вы можете выбрать RX1214RP с отказоустойчивым блоком питания, или более доступную RX1214. В одном из будущих обзоров мы подробно расскажем о масштабируемости Synology.

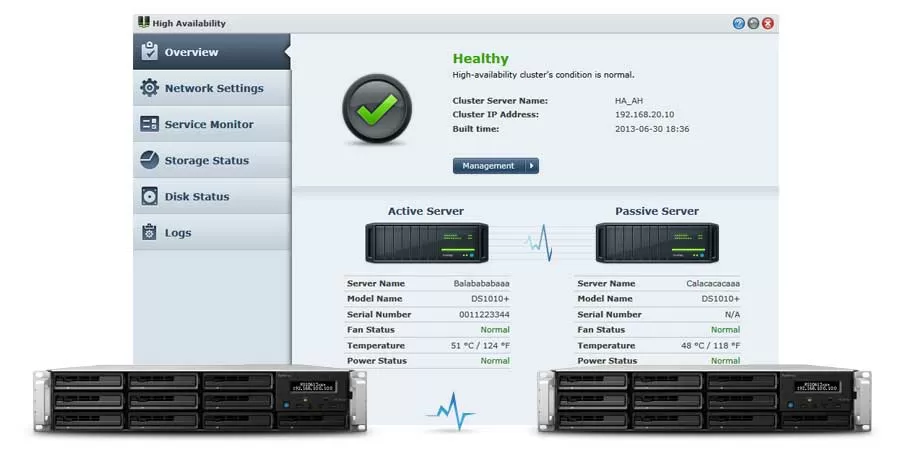

Однако, никто не застрахован от поломок оборудования, и чтобы свести к минимуму возможные потери, системы хранения данных Synology поддерживают кластеризацию, то есть объединение в отказоустойчивые конфигурации. Грубо говоря, вы можете иметь на предприятии две СХД, одна из которых будет полностью повторять другую, и дублировать ее функции на случай отказа.

На данном этапе поддерживается лишь один режим работы, зеркалирование. При установке двух серверов на предприятии, один из них вы можете сделать активным, и а второй - резервным. В случае поломки первого, второй автоматически переключится и возьмет на себя все функции первого.

На сегодняшний день топовые системы хранения данных корпоративного уровня, такие как EMC, позволяют объединять головные устройства в более сложные схемы кластеров, создавая аналог RAID массивов, но уже из самих NAS-ов, объединяя дисковое пространство в пулл и выдерживая множественные поломки как отдельных дисков, так и устройств в целом. С точки зрения оборудования, Synology уже готова к введению подобных технологий, и вопрос лишь в том, когда корпоративный заказчик скажет «хочу!».

И конечно же, мы не устанем повторять, что в отличие от топовых СХД, для настройки которых нужно вызывать сертифицированного специалиста, у Synology ввод в эксплуатацию системы осуществляется через простой Web-интерфейс, в 5 кликов мышкой. Никаких программ устанавливать на компьютер не нужно: просто подключите сервер в сеть, узнайте его IP адрес из меню вашего маршрутизатора - и зайдите в административную панель. Если у вас нету интернета под рукой, RS2414+ позволяет произвести установку своей операционной системы в автономном режиме, из модуля встроенной памяти.

Поддержка со стороны производителя

По-настоящему положиться на тот или иной бренд для корпоративной сети стоит лишь тогда, когда вы прошли через восстановление работы после поломки оборудования и знаете, насколько легко найти в продаже запчасти, как реагирует на ваши проблемы сервисная служба и как обстоят дела с гарантией.

В настоящее время представительство Synology в России открыло центр поддержки пользователей (как корпоративных, так и частных), специалисты которого готовы дать консультации по телефону в рабочее время (в московском часовом поясе), а при наступлении гарантийного случая все затраты на двойную пересылку неисправного устройства в сервисный центр в Москве, оно берет на себя, присылая курьера к пользователю независимо от его территориального нахождения. На базе учебного центра представительства есть и подменный фонд оборудования. Данный сервис действует на всей территории России.

Конечно, инвестиции в программу поддержки пользователей должны быть огромными, чтобы хоть как-то сравнивать по этому параметру Synology с такими титанами, как HP и IBM. Но согласитесь - при обращении в техподдержку куда важнее компетентность специалиста, его заинтересованность в решении вашей проблемы и общение напрямую с тем, кто решает вашу проблему, а не через call-центр или бесконечные уровни поддержки. И с этой точки зрения на территории России у любого вендора есть шанс потягаться по качеству поддержки и с HP, и с IBM, и с Fujitsu с Dell-ом.

Программные особенности

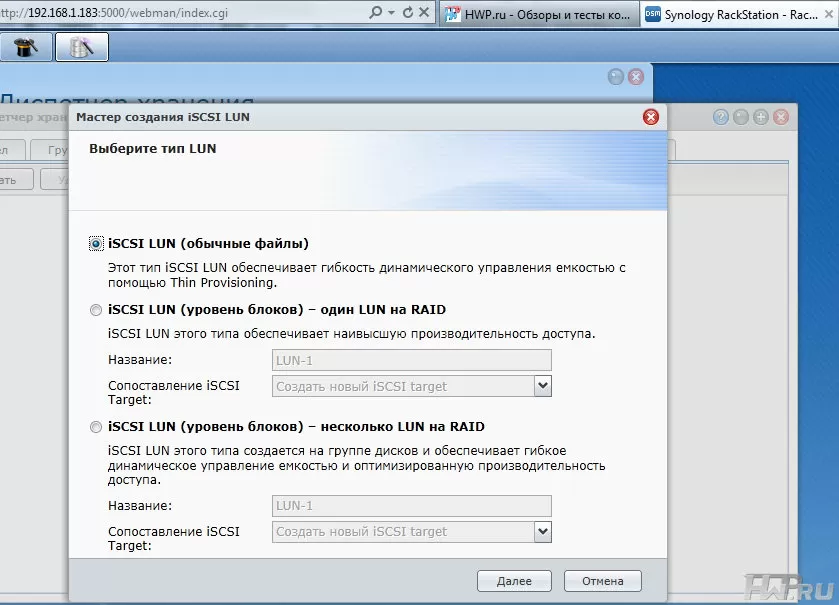

Возможности операционной системы DSM, установленной в NAS-ах Synology, нам известны очень хорошо, и вы можете ознакомиться с ними в наших многочисленных обзорах Synology. На сегодняшний день, DSM - это модульная операционная система со своим аналогом «маркета» для сторонних приложений, с самым удобным в своем классе web-интерфейсом, построенном на технологии AJAX, с поддержкой мобильных устройств и длинным списком настроек. Осенью этого года компания Synology выпустила очередное обновление, DSM 4.3, которая имеет некоторые новые функции, полезные для корпоративного пользователя.

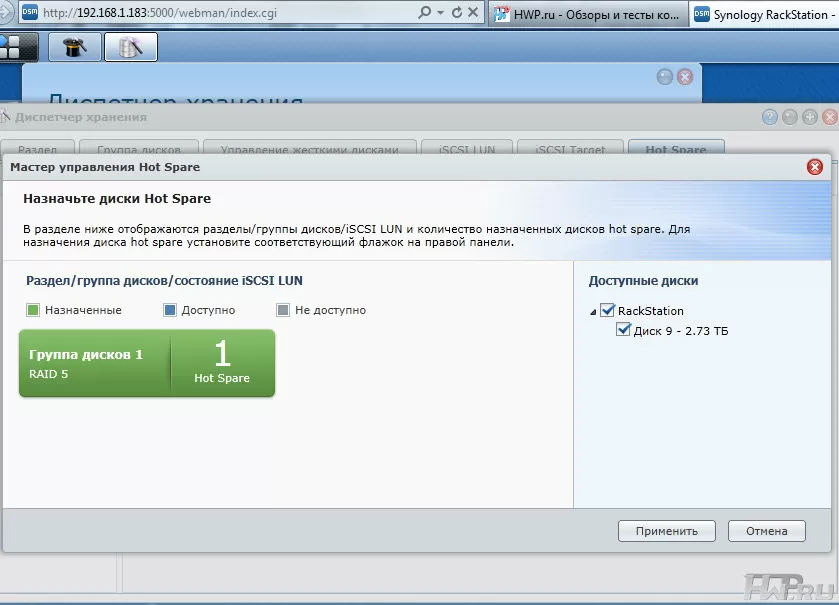

Прежде всего, хочется сказать о глобальной горячей подмене. Это разновидность Hot Spare диска будет полезна тем, кто собирает на сервере Synology несколько RAID массивов. Так вот, независимо от уровня массива, при выходе из строя любого из дисков в системе, на его место становится Hot Spare диск из этого самого глобального резерва. В конфигурациях, где нет возможности оперативно заменить жесткий диск, но используются 2-3 массива, эта технология позволит сократить количество простаивающих в роли Hot Spare дисков с двух-трёх до одного. Следует отметить, что один и тот же диск горячей подмены может быть использован как для обычных томов, так и для массивов, выделенных под iSCSI цели.

Сегодня стала модной аутентификация SMS-кодом, и особенно её любят вводить банки для проверки онлайн-платежей. Сказать по правде, лично для меня этот тип проверки - одна из причин, чтобы отказаться от платежа, потому что ничто так не нервирует, как ожидание, когда же придет эта SMS с кодом. Надеюсь, что у Synology сервис одноразовых паролей работает лучше, чем в моем банке. Помимо логина и пароля, для входа в систему вам будет выслан на мобильник OTP код. Генерация этого кода осуществляется самим NAS-ом, а вот отправка - сторонним оператором, которому скорее всего придется оплачивать пакет SMS -услуг.

Вообще, к OTP-авторизации через SMS можно относиться по-разному, но ее несомненные плюсы - возможность получить уведомление на телефон, когда кто-то подобрал пароль и пытается зайти в систему, ну или в дальнейшем предотвратить нежелательные действия со стороны персонала, ведь если для аутентификации требуется личный мобильный номер, то администратор уже не сможет отвертеться «дескать кто-то подобрал его пароль». Ну а даже базовая защита Synology в виде Firewall с автоматической защитой от перебора паролей позволит снизить риск проникновения злоумышленников в сеть. Работает она по простому принципу анализа неудачных попыток входа в систему: в случае, если было зафиксировано определенное количество неудачных попыток подобрать пароль к любому из сервисов, установленных на NAS-е, IP-адрес злоумышленника будет заблокирован на уровне межсетевого экрана. В купе со встроенной защитой сетевого интерфейса от DOS атак, это достаточно действенный метод. Количество неудачных попыток, как и период блокировки, могут быть настроены из меню.

И, естественно, нельзя не сказать про настройки отказоустойчивых конфигураций (Synology High Availability), о функционале которых мы упоминали в предыдущем разделе статьи. Здесь вы можете настраивать зеркальные конфигурации NAS-ов, чтобы в случае выхода из строя одного из них, переложить всю работу на второй.

В рамках данного материала мы не можем подробно коснуться всех возможностей DSM 4.3, поэтому рекомендуем вам ознакомиться с ними на официальном русскоязычном Synology.su.

Технические характеристики Synology RS2414+

Прежде, чем перейти к тестированию, перечислим технические характеристики устройства.

• Процессор - двухъядерный Intel Atom 2.13 GHz
• Память - 2 Гб DDR3 с возможностью расширения до 4 Гб
• Возможность установки до 12 дисков формата 3.5"/2.5" SATA
• Горячая замена жестких дисков
• Внешние порты: 2 порта USB 3.0, 2 порта USB 2.0, 1 порт для полки расширения
• 4 сетевых порта RJ45 1Gbps с возможностью объединения
• Поддержка Wake On Lan
• Поддержка беспроводных USB контроллеров
• Размеры, мм: 88х445х570
• Вес, Кг: 12.2

Тестирование

В качестве тестовой системы мы использовали компьютер следующей конфигурации:

• Intel Xeon 3220
• 4 Gb RAM
• Asus P5B Deluxe
• Hitachi HDS721010CLA332 1Tb HDD 7200 rpm
• Windows 7 Ultimate x64

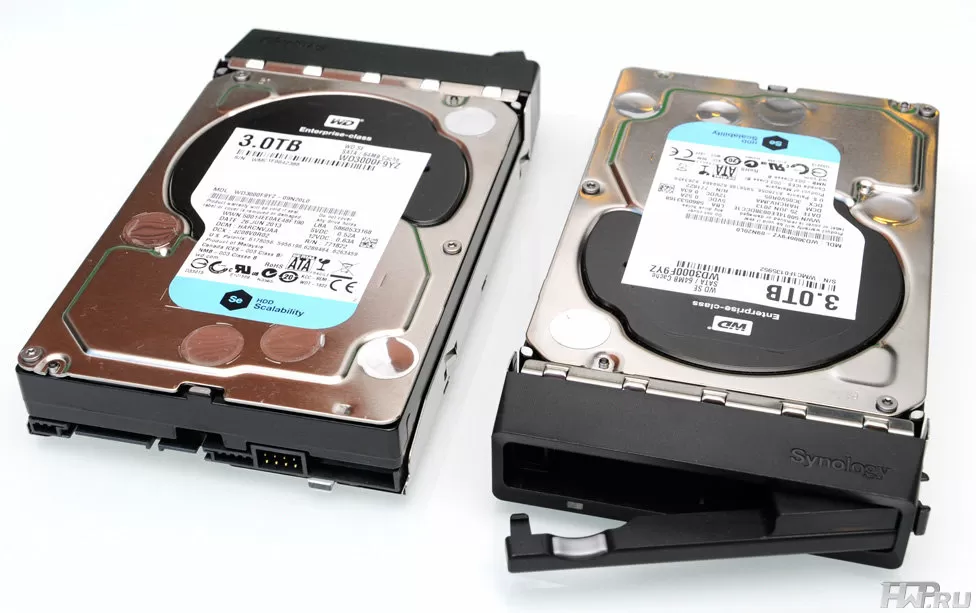

Для тестирования в Synology RS2414+ использовались жесткие диски WD SE WD3000F9YZ объемом по 3 Тб каждый, сконструированные для работы в центрах обработки данных (ЦОД). Эти диски имеют скорость вращения шпинделя 7200 RPM, кеш объёмом 64 Мб, мощный контроллер с двумя процессорами и некоторые характеристики, повышающие стабильность работы в RAID массивах. Следует отметить, что в этой серии винчестеров, производитель уделил особое внимание защите от вибраций, в том числе резонансных, которые могут появляться при работе нескольких дисков массиве. Считается, что такие вибрации могут ухудшить позиционирование головок и снизить производительность каждого жесткого диска и массива в целом. Конструкция жестких дисков WD серии SE подразумевает крепление вала диска с обоих концов для снижения вибрации, а программное управление скоростью (Rotary Acceleration Feed Forward, RAFF) корректирует скорость вращения дисков для снижения вибрации, основываясь на показаниях соответствующих датчиков.

Как и большинство дисков такого уровня, WD SE имеют заниженные значения параметра TLER (время в течение которого винчестер пытается считать сбойный сектор), что предотвращает выпадение всего HDD из массива из-за одного сбойного сектора, имеют двухприводную систему позиционирования головок и проходят дополнительные испытания на отказ при различных температурах.

Платформа, на которой построена система хранения Synology, в принципе, нам уже хорошо известная, и что можно ждать по производительности от сервера с процессором Intel Atom. Это скорость более 100 мб/с при передаче файлов, что перекрывает производительность одного гигабитного сетевого порта.

Обычный том, Samba2

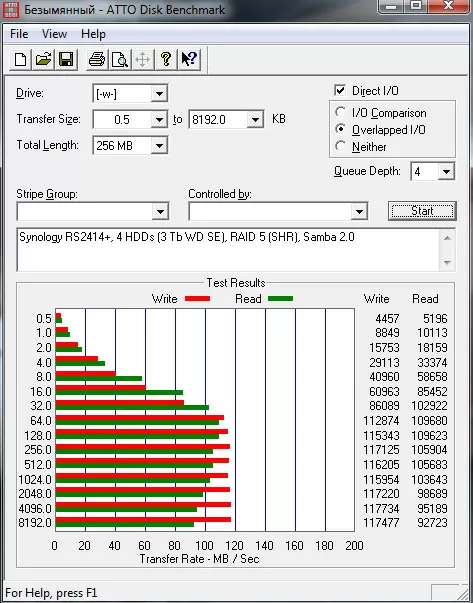

Наш рядовой тест Atto Disk Benchmark как раз демонстрирует, что по Samba протоколу при увеличении размера блока, производительность очень быстро упирается в возможности сетевого порта. О том, насколько хорошо Synology RS2414+ может справляться с загрузкой большим числом запросов, показывает тест Crystal Disk Benchmark при работе с блоками размером 4Kб при глубине очереди в 32 команды. Фактически, при работе с большим количеством файлов объёмом несколько мегабайт каждый, вы получите эту скорость.

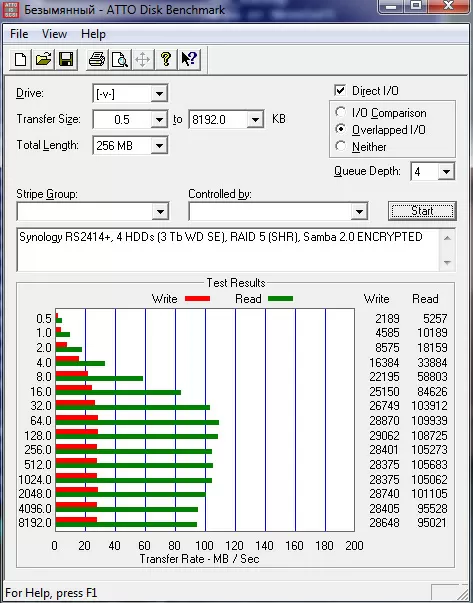

Зашифрованный том, Samba2

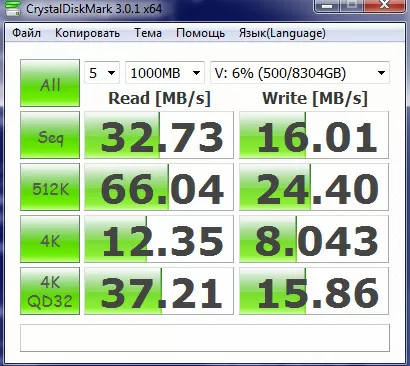

Сравнивая производительность обычного и зашифрованного томов на Synology RS2414+, отмечаем, что пока что шифрование не является «бесплатным» с точки зрения скорости, и не следует все свои данные бездумно перебрасывать на зашифрованный раздел. Однако тенденция такова, что очень скоро мы сможем работать с зашифрованными данными на той же скорости, что и с обычными.

Зашифрованный том, Samba2

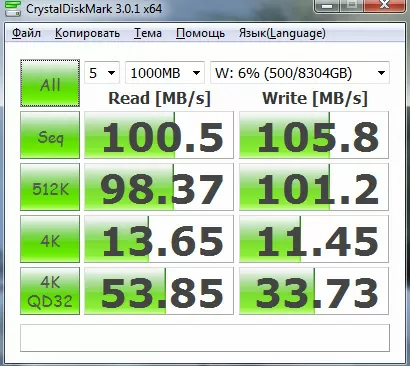

Обычный, незашифрованный том, Samba 2

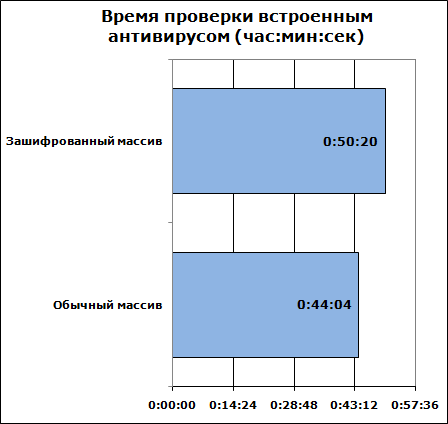

Разумеется, Synology RS2414+ позиционируется производителем не только как файловый сервер, но и как сервер приложений, которые могут автоматически устанавливаться, загружаясь с сайта Synology. К наиболее полезным приложениям стоит отнести сервер видеонаблюдения и встроенный антивирус, способный производить сканирование по расписанию. Проверим, насколько быстро он справится с нашей тестовой папкой, содержащей 54.2 Гб данных в 11 520 файлах разного формата.

Практически, разница между чтением обычного тома минимальна. Антивирусная проверка выполняет минимум операций записи, поэтому скоростные показатели мало различаются, хотя для кого-то и 5 минут - значимая разница.

С четырьмя жесткими дисками WD 3 Tb (WD3000F9YZ), сервер Synology RS2414+ потреблял около 60 Вт в режиме простоя. Учитывая заявленные данные производителя жестких дисков, можно говорить о 36-40 Вт собственного потребления без нагрузки. Это средние показатели NAS-ов на основе процессоров Intel Atom среди одноклассников (Qnap, Thecus, Asustor), и это примерно в 4-5 раз ниже, чем NAS-ы начального уровня Dell NX3600 и IBM 3512.

Стоимость покупки и владения

Средняя розничная стоимость Synology RS2414+ составляет 82 тысячи рублей. У прямого конкурента Synology, компании QNAP, в списке 12-дисковых моделей на нашем рынке доступна только TS-1270U-RP с двумя блоками питания, которая стоит 136 тысяч рублей в розницу. Thecus N12000 Pro обойдется пользователю и того дороже - около 140 тысяч рублей.

Если сравнивать NAS от Synology с брендовыми решениями, то имеет смысл добавить в хранилище десяток винчестеров. Synology работает с жесткими дисками любых производителей, а для продукции IBM или HP потребуются собственные диски, которые будут дороже минимум на треть. Приверженцам топовых решений EMC и NetAPP, как правило, приходится выкладывать за один диск стоимость, превышающую цену всего Synology RS2414+ с несколькими установленными винчестерами, так что разговоры о цене здесь вообще неуместны.

При использовании Synology RS2414+ в качестве сервера видеонаблюдения, добавьте в смету лицензии на подключение IP-камер по 1700 рублей за штуку или по 6300 рублей за пакет из четырех.

Среднее годовое энергопотребление Synology RS2414+ без учета дисков, составит 440 КВт*ч, в зависимости от загрузки. При стоимости одного киловатт-часа в районе 6 рублей, за год, сетевая система хранения истратит около 2640 рублей за электричество.

Выводы

В каждом новом поколении своих серверов, Synology перенимает все новые и новые технологии из мира корпоративных систем хранения данных. На сегодня пользователям доступны конфигурации отказоустойчивости, использование полок расширения, различные методы резервного копирования по сети, а так же возможность создания облачной инфраструктуры для синхронизации между компьютерами и мобильными устройствами. В арсенале Synology не было лишь модели на 12 дисков, имеющей возможность расширения, и она появилась.

Преимущества Synology RS2414+

• Низкая стоимость покупки
• Возможность использования полки расширения
• Поддержка отказоустойчивых конфигураций
• Встроенный антивирус
• Низкое энергопотребление
• 4 гигабитных сетевых порта

Недостатки Synology RS2414+

• Шумноватая система охлаждения
• Отсутствие салазок для крепления в стойку в комплекте

От продуктов начального уровня, как правило, многого не требуют, ссылаясь на низкую цену. В случае с Synology RS2414+ ситуация иная: сервер вышел на уровне своих немногочисленных более старших собратьев, и теперь он позволяет получить весь наработанный годами потенциал файловых серверов Synology в промышленном исполнении, с возможностью подключения к четырем сетям, возможность аггрегации каналов (IEEE 802.3ad) и наращивания до 96 Тб за счет полки расширения. Все это стало доступным по очень привлекательной цене, и единственное, о чем стоит побеспокоиться при заказе - это о салазках для установки в стойку. Почему-то Synology все еще предпочитает продавать их отдельно.

Официальный сайт Synology - www.synology.com

Михаил Дегтярёв (aka LIKE OFF)
06/10.2013
