Некоторые любят покруче - двухголовый гибридный ТВ-тюнер AverTV Duo Hybrid PCI-E II с интерфейсом PCI Express

Введение

Наконец-то в мире компьютерных ТВ-тюнеров стали появляться модели, изначально создававшиеся не для всех. Только для настоящих энтузиастов, кто хочет получить максимум от одной компьютерной платы, а так же для тех, кому нет дела до бесконечной конкурентной борьбы между брэндами, кто хочет просто получить самую крутую модель и готов за это платить. И несомненно, в ближайшее время такими топовыми моделями обзаведутся основные производители ТВ-тюнеров, кто не хочет остаться на обочине в премиум-сегменте рынка. Компания AverMedia предлагает самым требовательным своим покупателям новинку, модель AverTV Duo Hybrid PCI-E II, а это двухголовый гибридный ТВ-тюнер с интерфейсом PCI Express 1x. Это отнюдь не дешёвый ТВ-тюнер (ориентировочная розничная цена - 110$), который наверняка будет ещё долго возглавлять модельный ряд AverMedia, возможно, обрастая новыми функциями.

ТВ-тюнер надолго, если не навсегда

По статистике, ТВ-тюнер в компьютере является самым большим долгожителем, ведь это устройство, которое реже всего подвергается апгрейдам, и зачастую переносится с устаревшего компьютера, отправляющегося прямиком на помойку в новенький, только что привезённый из магазина. И если вы покупаете ТВ-тюнер в расчёте на то, что он прослужит вам ни один год, на какие параметры вы обратите внимание? Прежде всего, на поддержку цифрового телевидения. Такой тюнер должен быть гибридным, а производителем должна быть заявлена поддержка кодеков, использующихся для просмотра HDTV. Следующий момент, на который стоит обратить внимание - это интерфейс. Ещё ни один пророк не предсказал, когда мировое сообщество поставит крест на интерфейсе PCI 2.x, но глупо не понимать, что рано или поздно PCI Express вытеснит старую шину. То есть, гибридный тюнер с шиной PCI Express 1x - лучшее долговременное вложение денег в свой компьютер. А если заплатить больше, то можно получить и двухголовый ТВ-тюнер, который позволит реализовать функцию "кадр в кадре", независимо просматривать и записывать два разных канала и т.д. Посмотрим, как вписывается в эту концепцию новый дредноут от AverMedia.

Ключевые особенности ТВ-тюнера AverTV Hybrid PCI-E II

• Интерфейс PCI Express 1x
• Низкопрофильный формат платы
• Два тюнера на карте – просмотр двух телеканалов одновременно
• Двухканальные антенные гнёзда
• Поддержка всех стандартов аналогового ТВ (SECAM/PAL/NTSC)
• Поддержка цифрового ТВ (DVB-T)
• Прием FM-радио
• Поддержка стереозвука NICAM/A2
• Включение компьютера с пульта ДУ
• Поддержка широкоформатного режима 16:9
• Совместимость с игровыми приставками
• Поддержка сигнала высокой четкости HDTV 1080i
• Запись видео в реальном времени в MPEG-4 H.264 для воспроизведения на iPod
• Полная совместимость с Windows Vista / XP Media Center

Среди особенностей, помимо названного ранее, следует выделить полную совместимость с мультимедийной оболочкой Windows Media Center, хотя ТВ-тюнер не имеет рекомендуемого компанией Microsoft аппаратного MPEG-кодировщика. Поддержка реализуется программно, так что если вы планируете устанавливать эту модель в домашний медиа-центр для работы в Vista Media Center, позаботьтесь о современном процессоре. В частности, для работы с двумя HDTV каналами производитель рекомендует устанавливать в машину процессор Intel Core2 Quad Q6600 или более мощный.

Ещё одно новшество - это так называемые "двухканальные антенные гнёзда". Что это означает? Для работы с двумя каналами одновременно вам не нужно подключать два антенных кабеля или искать в продаже антенные разветвители. Каждое антенное гнездо ТВ-тюнера разведено на два ВЧ-блока. И вы можете использовать один антенный кабель для получения всех прелестей "двухголовости" - функций "кадр в кадре", "запись при просмотре" и т.д. Одно антенное гнездо этого ТВ-тюнера - для аналогового сигнала, другое - для цифрового. Насколько это удобно, я думаю, не нужно объяснять.

Комплектация топовой модели ТВ-тюнера мало чем отличается от комплектации обычного "гибридника": в картонной упаковке вы найдёте:

• Сам ТВ-тюнер AVerTV Duo Hybrid PCI-E II
• Инструкцию по установке
• Компакт-диск с ПО и драйверами
• Пульт ДУ (батареи в комплекте)
• ИК-датчик
• FM-радио антенна
• Кабель-разветвитель S-Video / Композитный

Пожалуй, топовую модель можно было бы как-нибудь выделить упаковкой и комплектацией из общего модельного ряда продукции AverMedia, но наверное, компания посчитала, что тесненная упаковка и красивые рюшечки внесут лишний вклад в стоимость продукта, что нежелательно. Не понятно, почему в комплекте нет укороченной планки для установки платы в тонкие 2U корпуса HTPC.

Пульт дистанционного управления - новый, с флуоресцентной подсветкой. Достаточно большой, но не громоздкий, с блестящей серебристой поверхностью, большими прямоугольными кнопками, такими, что палец сам на них ложится, с большим навигационным крестиком и цветными кнопками управления медиа-центром Aver. И хотя этот пульт не совместим с Windows Vista Media Center, он намного эргономичнее тех, которые заточены под медиа-оболочку Microsoft. Переключения каналов выведены на "качельки" под навигационным крестиком. И эти качельки - единственное, что потребует от вас времени на привыкание - нажимаются они нечётко, что часто встречается в "качельках". Все остальные кнопки нажимаются мягко и чётко.

Но основная изюминка пульта - в его люминисцентных кнопках. Они накапливают дневной свет и излучают его в темноте, и никакого фосфора - лишь полимеры XXI века.

Дизайн ТВ-тюнера AverTV Hybrid PCI-E II

Первое, на что обращаешь внимание, взяв ТВ-тюнер в руки, это на формат платы. Да, компании AverMedia удалось втиснуть схемотехнику двухголового ТВ-тюнера на низкопрофильную плату высотой 56 мм, что позволяет устанавливать тюнер в корпуса, предназначенные для домашних медиа-центров HTPC. При этом, монтаж произведён только на лицевой стороне платы.

Собственно, в этом нет ничего удивительного, ведь аналоговые банки ВЧ-блоков уже давно сменились компактными одночиповыми решениями, а видеопроцессоры NXP формата BGA компактны и имеют низкое энергопотребление, так что их можно ставить рядом друг с другом. Тем не менее, на плате нашлось место для старых электролитических конденсаторов, установленных в стабилизаторе питания от шины PCI-E.

Благодаря использованию низкопрофильной платы, на панельке уместилось всего четыре гнезда: два для телевизионных антенн, универсальный аудио/видео/ИК вход и 3.5мм гнездо подключения FM-антенны, чтобы не жертвовать одним телевизионным каналом ради приёма УКВ-радио. Верхнее гнездо предназначено для подключения антенны, с которой будет приниматься аналоговый ТВ-сигнал, нижнее (на фото - справа) гнездо будет использоваться для цифрового сигнала.

За приём телевизионных каналов отвечают ВЧ-блоки NXP TDA18271HDC2. Это хоть и не самые новые ВЧ-блоки, доступные сегодня, но мы уже видели их в работе на ТВ-тюнерах AverTV Hybrid Speedy PCI-E и AverTV Hybrid NanoExpress. В обоих случаях они показали себя отлично, так что выбор AverMedia выглядит вполне логичным. Декодированием цифрового сигнала занимаются два COFDM демодулятора AF9013-N1 от компании Afa Technology.

На плате установлено целых два видеопроцессора NXP SAA7163E/1/G, по одному на каждый канал. Это отличные 12-канальные чипы, каждый из которых имеет по четыре 10-битных АЦП, а так же по одному компонентному входу для HD 720p/1080i. Эти видеопроцессоры не имеют только собственного интерфейсного контроллера, поэтому между ними красуется мост PCI Express - NXP SAA7160. Всю эту городуху из трёх чипов можно было бы заменить на один-единственный чип NXP SAA7162, но возможно это привело бы к удорожанию платы и ухода от унифицированной платформы AverMedia, которая выглядит так: NXP(TDA1827+SAA7163+SAA7160). А сейчас, когда один и тот же набор чипов AverMedia использует во всей линейке ТВ-тюнеров (кроме автономников), разрабатывать что-то новое просто не имеет смысла.

Подключение A/V аппаратуры производится через кабель-разветвитель, на котором установлены композитный видеовход, вход S-Video и 3.5мм аудио вход. Несмотря на то, что ТВ-тюнер AverTV Duo Hybrid PCI-E II является по сути двумя ТВ-тюнерами на одной плате, видеовход здесь только один, и более того, он не имеет компонетных разъёмов для подключения HD-сигнала.

Но пришло время установить плату в компьютер и проверить, как этот медиа-комбайн работает в реальных условиях.

Windows Media Center

Новые модели AverMedia поставляются в комплекте с новым медиа-центром Aver, который может быть полезен тем, кто использует Windows XP (таких пользователей пока что большинство), младшие версии Vista или кого не устраивает Windows Media Center. Нас полностью устраивает Windows Media Center, поэтому с его настройки и начнём. Как уже было сказано ранее, ТВ-тюнер AverTV Hybrid Duo PCI-E II полностью совместим с Windows Media Center благодаря программному MPEG-кодеку, который инсталлируется прозрачно в систему. И хотя он не позволяет настраивать соотношение использования процессора и качества, пользователю вообще не надо задумываться о чём-то при установке драйверов ТВ-тюнера - Windows Media Center определяет плату как два разных ТВ-тюнера. И если в вашем регионе нет цифрового ТВ, вам понадобится только один антенный кабель! Вперёд!

После программа проводит сканирование для каждого из виртуальных ТВ-тюнеров. Если вы используете только одну "голову", то на второй никаких каналов найдено не будет, и вы сможете пользоваться Hybrid Duo как обычным гибридником.

Сам Windows Media Center не реализует такие возможности, как "кадр в кадре", но вы сможете одновременно записывать один канал при просмотре другого или записывать сразу два канала. И что интересно, эти возможности совершенно прозрачны, то есть, вы делаете всё то же самое, что и на обычном, одноголовом ТВ-тюнере, только в тех местах, где вам не хватало ещё одной "головы" и система не позволяла произвести переключение каналов, это теперь работает. Немного скучновато, поэтому посмотрим, что предлагает нам собственно софт от компании AverMedia.

Aver MediaCenter

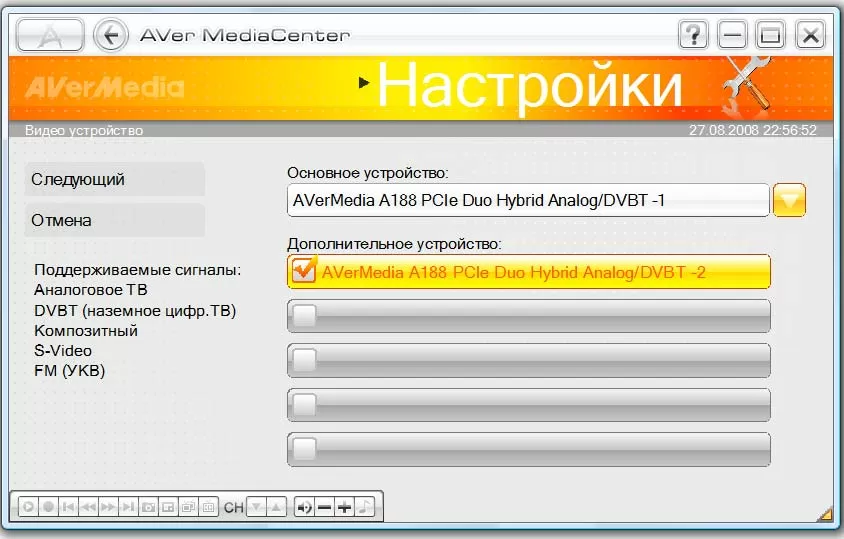

Сразу после запуска Aver MediaCenter вам предлагается запустить мастер настройки ТВ-тюнеров, что вполне логично.

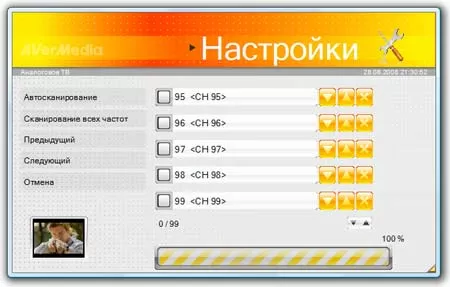

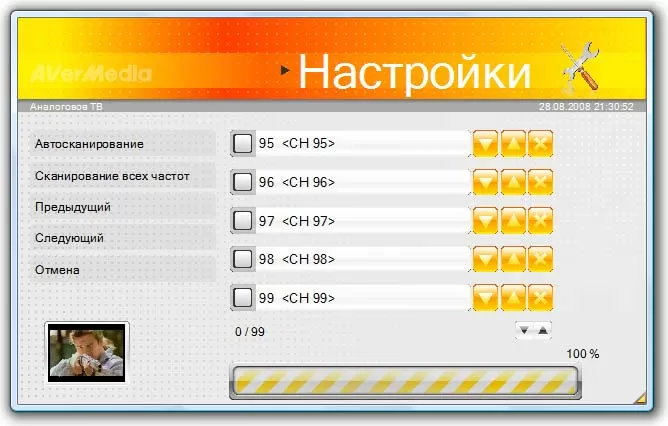

При поиске каналов вам доступны два режима: сканирование частотной сетки и полное сканирование всего частотного диапазона. Для лучших результатов рекомендуем использовать второй, более долгий метод.

Так же, по желанию, вам будет предложено провести сканирование цифрового и аналогового радио, но эти шаги можно и пропустить. В отличие от Windows Media Center, где одновременно происходит настройка обоих голов, здесь каждое действие нужно будет выполнять для каждой головы по отдельности. Но это ничего страшного. Сразу после настройки вы можете приступить к просмотру телевещания. Причём, режим "кадр в кадре" включается нажатием одной кнопки!

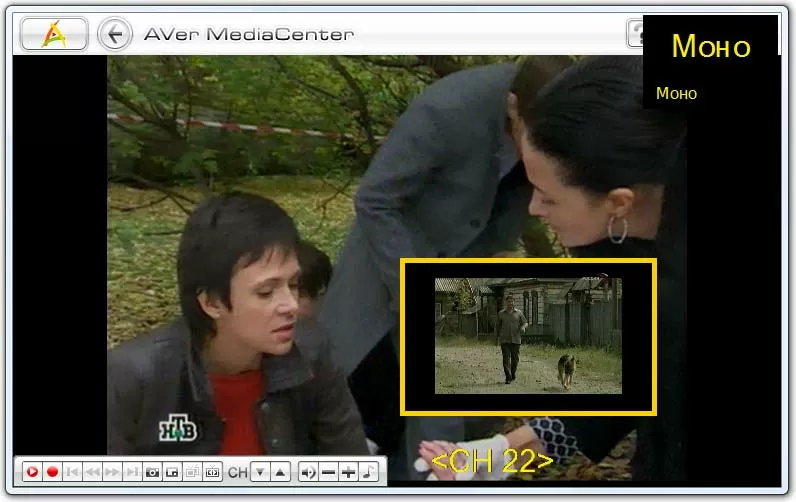

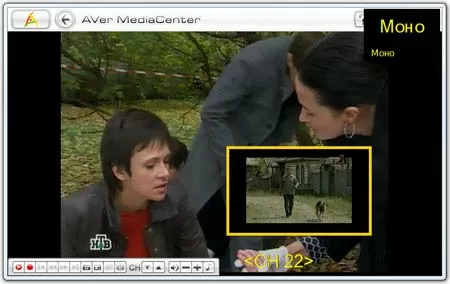

Выбирая курсором мышки, с пульта ДУ или клавишами с клавиатуры активный канал, вы включаете его звук и управляете переключением каналов. Вы можете выбрать режим просмотра "кадр в кадре" как одно окно поверх другого, или два канала, расположенные слева и справа. Функция "сдвиг по времени" так же будет работать независимо для каждого из каналов, то есть, если по телевизору одновременно идут два интересных фильма (что бывает крайне редко), вы можете смотреть оба одновременно, ставя на паузу один и просматривая во время рекламы другой.

Аналогично с записью каналов - выбираете активный канал, нажимаете красную кнопочку - и записываете независимо от того, что творится в окне с другим каналом, даже если там включена функция сдвига по времени или записи.

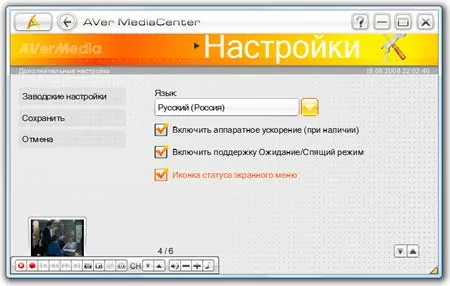

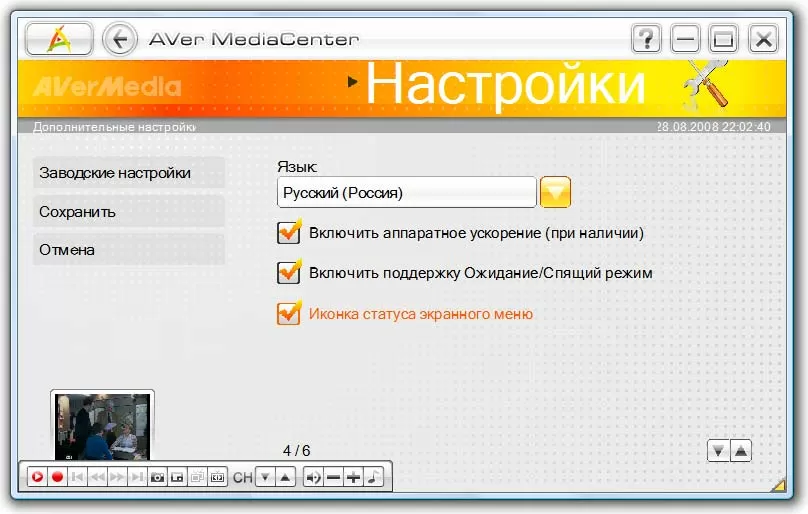

Как и Windows Media Center, программная оболочка от Aver поддерживает аппаратное ускорение за счёт видеокарты. Но под Windows Vista эта опция ровным счётом ничего не даёт.

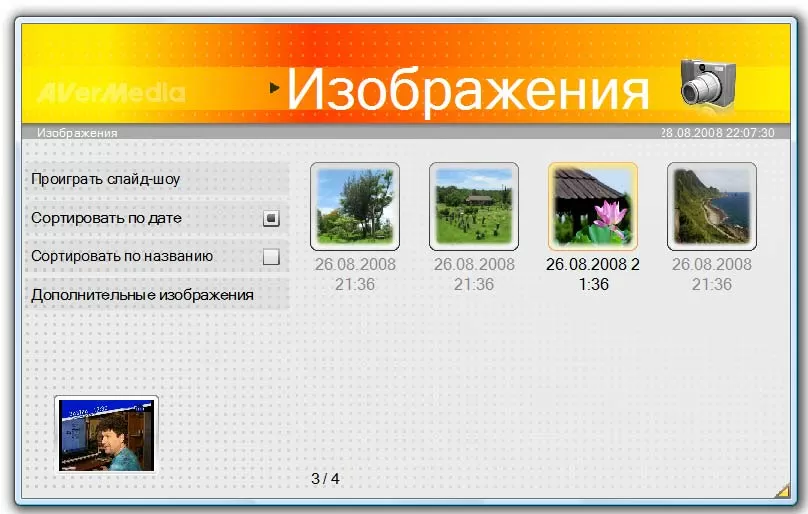

Как и полагается, Aver MediaCenter поддерживает функции радио, просмотра фотографий и воспроизведение музыки. Мультимедийная оболочка Aver MediaCenter пока что лишь делает первые шаги, и поэтому пока работает не очень быстро, а местами и подтормаживает. Конечно, она рассчитана была на усиление бюджетного сектора, в котором AverMedia могла дать возможность своим клиентам использовать собственный лицензионный медиа-центр. Особенно это актуально на недорогих компьютерах с операционными системами, не имеющими собственного медиа-центра. Но это серьёзный проект AverMedia, и можно с уверенностью сказать, что производитель отладит софт до нужного нам уровня.

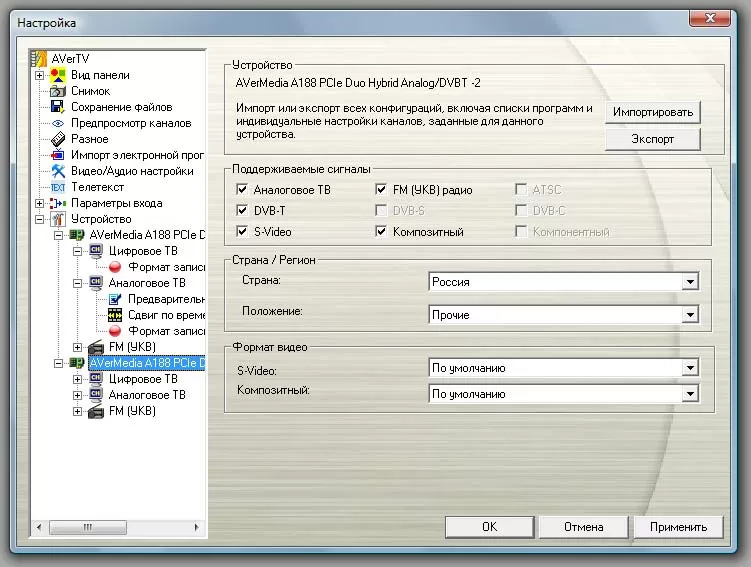

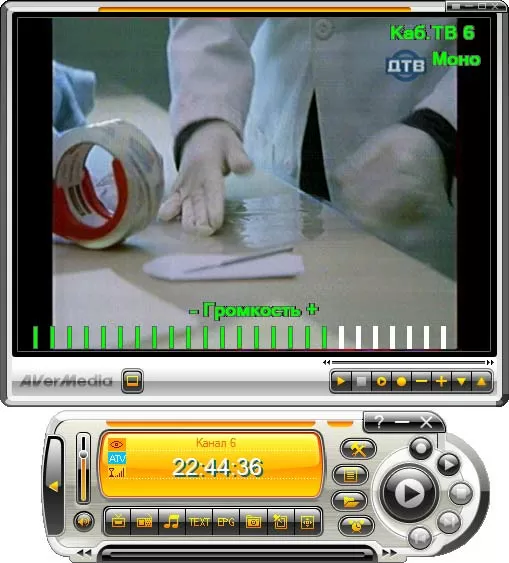

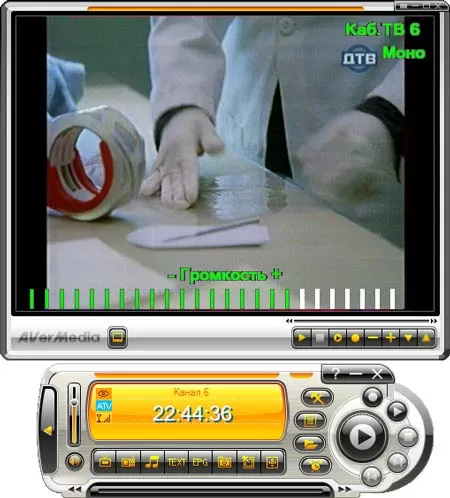

Аналогично работа двухголового ТВ-тюнера реализована и в новой версии программного обеспечения AverTV 6.3.0, которая недавно стала доступна. Но функция "кадр в кадре" для двух телеканалов здесь пока не реализована.

Что касается качества, то и под Windows Media Center, и под Aver MediaCenter тюнер демонстрирует одинаковую картинку. Мы неоднократно уже рассматривали эту платформу на чипах NXP, которую AverMedia реализует и в этом ТВ-тюнере и отмечали высокие показатели по качеству. Та же самая ситуация и в AverTV Duo Hybrid PCI-E II - качество заслуживает оценки "отлично".

Выводы

Что получится, если взять два отличных ТВ-тюнера и соединить их в один? Получится отличный двойной ТВ-тюнер, который имеет все шансы стать для компании-производителя флагманом, для её конкурентов - предметом для подражания, а для покупателя - причиной для городсти. AverTV Duo Hybrid PCI-E II - именно тот самый случай идеальной сбалансированности модели, которая удачно сочетает в себе все новшества, но при этом, не выходит за рамки разумного по цене.

Кто-то может сказать, что ТВ-тюнер, не имеющий аппаратного кодировщика на борту, не может считаться флагманом, но мы в процессе тестирования не увидели это как недостаток. На современных компьютерах с многоядерными процессорами наличие и отсутствие аппаратного MPEG кодировщика скорее выливается в поддержку или неподдержку Windows Media Center. А у новой продукции Aver с этим проблем нет. И наконец-то пользователям стал доступен новый, современный и удобный пульт дистанционного управления. Есть повод для радости!

Михаил Дегтярёв (aka LIKE OFF)
02/09.2008
