Некоторые любят покруче - двухголовый гибридный ТВ-тюнер AverTV Duo Hybrid PCI-E II с интерфейсом PCI Express
Дизайн ТВ-тюнера AverTV Hybrid PCI-E II

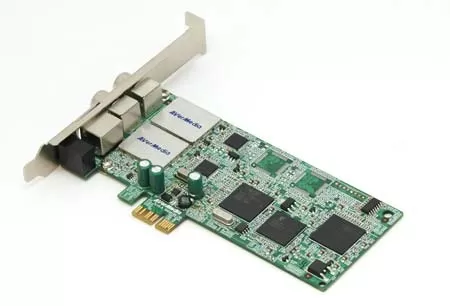

Первое, на что обращаешь внимание, взяв ТВ-тюнер в руки, это на формат платы. Да, компании AverMedia удалось втиснуть схемотехнику двухголового ТВ-тюнера на низкопрофильную плату высотой 56 мм, что позволяет устанавливать тюнер в корпуса, предназначенные для домашних медиа-центров HTPC. При этом, монтаж произведён только на лицевой стороне платы.
Собственно, в этом нет ничего удивительного, ведь аналоговые банки ВЧ-блоков уже давно сменились компактными одночиповыми решениями, а видеопроцессоры NXP формата BGA компактны и имеют низкое энергопотребление, так что их можно ставить рядом друг с другом. Тем не менее, на плате нашлось место для старых электролитических конденсаторов, установленных в стабилизаторе питания от шины PCI-E.

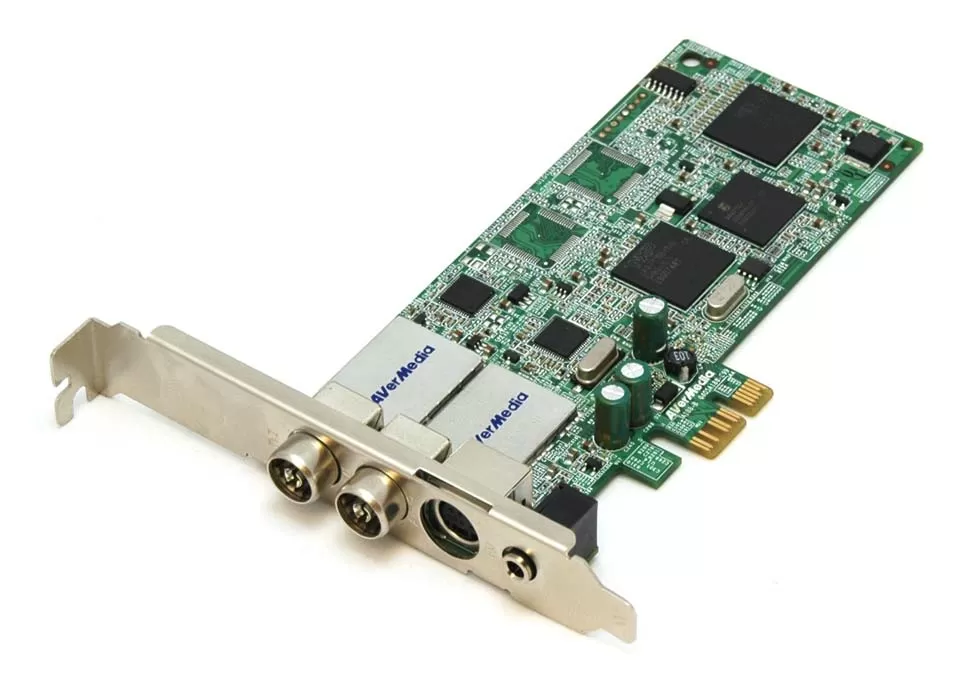

Благодаря использованию низкопрофильной платы, на панельке уместилось всего четыре гнезда: два для телевизионных антенн, универсальный аудио/видео/ИК вход и 3.5мм гнездо подключения FM-антенны, чтобы не жертвовать одним телевизионным каналом ради приёма УКВ-радио. Верхнее гнездо предназначено для подключения антенны, с которой будет приниматься аналоговый ТВ-сигнал, нижнее (на фото - справа) гнездо будет использоваться для цифрового сигнала.

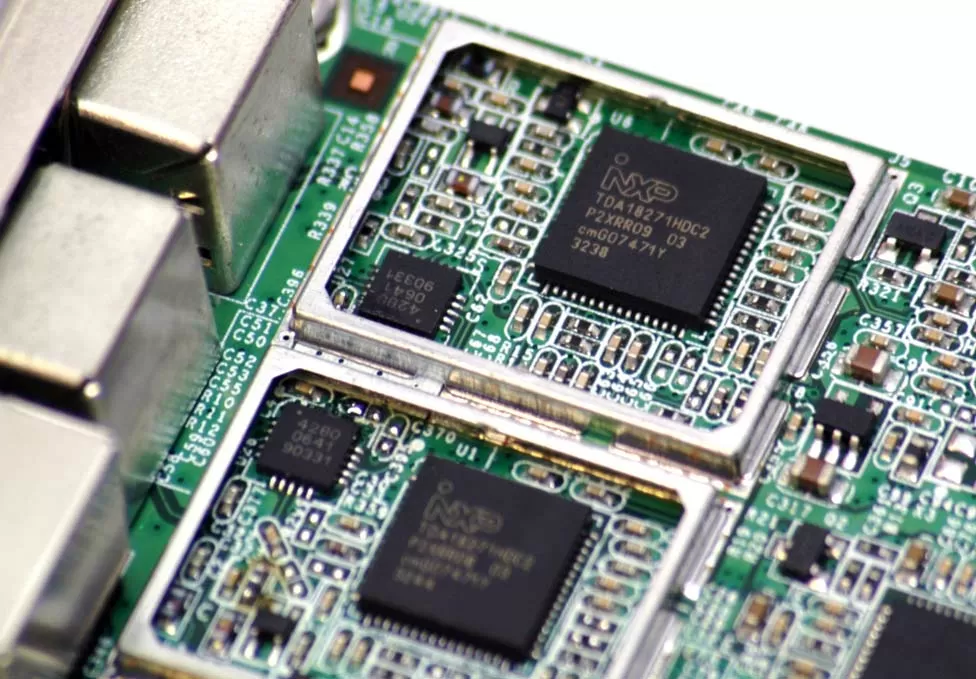

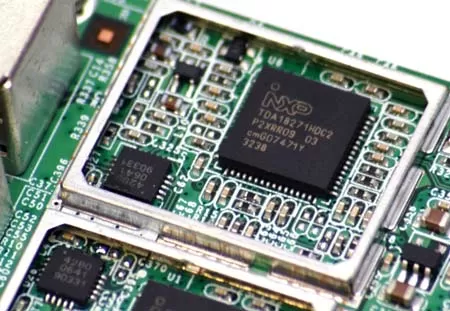

За приём телевизионных каналов отвечают ВЧ-блоки NXP TDA18271HDC2. Это хоть и не самые новые ВЧ-блоки, доступные сегодня, но мы уже видели их в работе на ТВ-тюнерах AverTV Hybrid Speedy PCI-E и AverTV Hybrid NanoExpress. В обоих случаях они показали себя отлично, так что выбор AverMedia выглядит вполне логичным. Декодированием цифрового сигнала занимаются два COFDM демодулятора AF9013-N1 от компании Afa Technology.

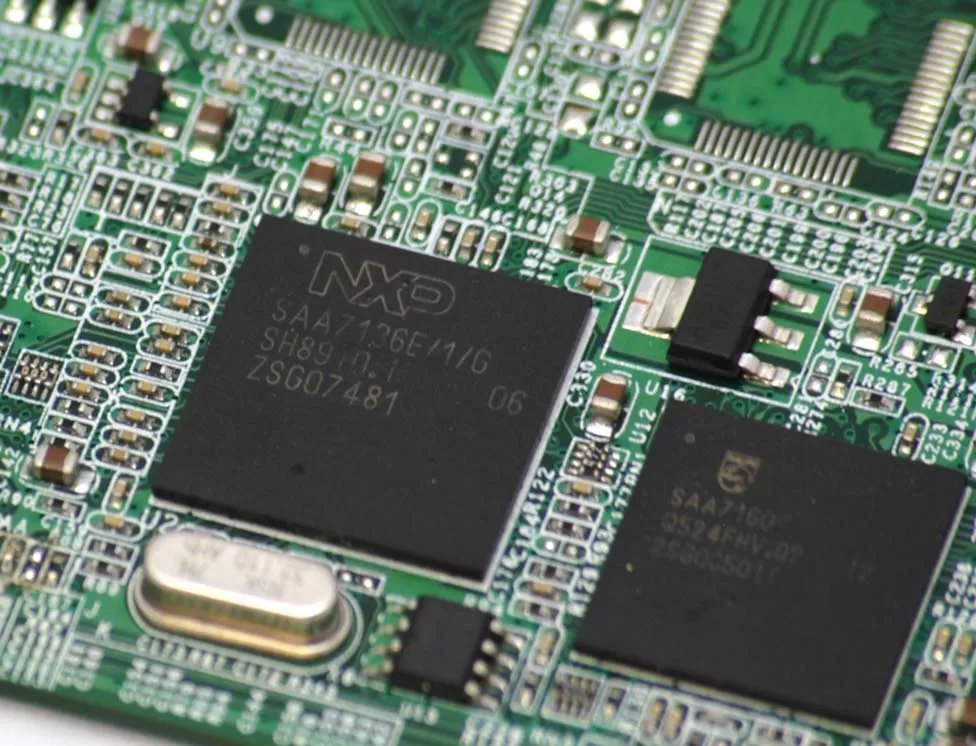

На плате установлено целых два видеопроцессора NXP SAA7163E/1/G, по одному на каждый канал. Это отличные 12-канальные чипы, каждый из которых имеет по четыре 10-битных АЦП, а так же по одному компонентному входу для HD 720p/1080i. Эти видеопроцессоры не имеют только собственного интерфейсного контроллера, поэтому между ними красуется мост PCI Express - NXP SAA7160. Всю эту городуху из трёх чипов можно было бы заменить на один-единственный чип NXP SAA7162, но возможно это привело бы к удорожанию платы и ухода от унифицированной платформы AverMedia, которая выглядит так: NXP(TDA1827+SAA7163+SAA7160). А сейчас, когда один и тот же набор чипов AverMedia использует во всей линейке ТВ-тюнеров (кроме автономников), разрабатывать что-то новое просто не имеет смысла.

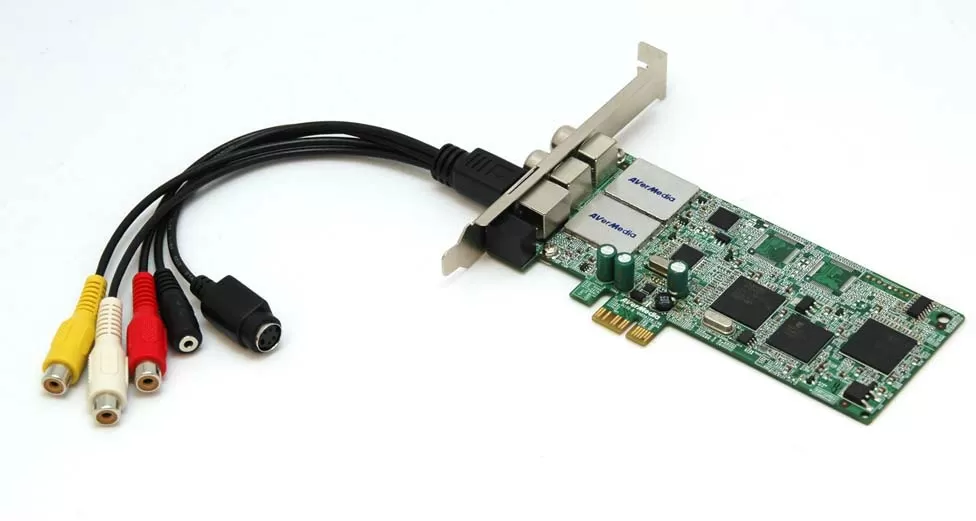

Подключение A/V аппаратуры производится через кабель-разветвитель, на котором установлены композитный видеовход, вход S-Video и 3.5мм аудио вход. Несмотря на то, что ТВ-тюнер AverTV Duo Hybrid PCI-E II является по сути двумя ТВ-тюнерами на одной плате, видеовход здесь только один, и более того, он не имеет компонетных разъёмов для подключения HD-сигнала.
Но пришло время установить плату в компьютер и проверить, как этот медиа-комбайн работает в реальных условиях.
