Мобильные аудиоинтерфейсы M-Audio Audiophile FireWire, M-Audio FireWire 410 и Terratec Aureon 7.1 FireWire

M-Audio Audiophile FireWire

Аудиоинтерфейс FireWire Audiophile рассчитан на использование в домашних условиях или в небольшой звуковой студии. По сегодняшним меркам возможности по подключению устройств к интерфейсу не такие уж и широкие: аудиофилия имеет четыре входа и шесть выходов. Одна из отличительных особенностей интерфейсов M-Audio заключается в наличии MIDI-портов, то есть, они могут использоваться при работе не только с цифровым звуком, но и с синтезатором. Естественно, это расширяет функциональность устройства даже несмотря на кажущуюся недостаточность аналоговых входов. Схема организации звуковой студии на базе Audiophile FireWire представлена ниже.

Заявленные характеристики M-Audio AudioPhile FireWire

Поддержка звукового формата 24-бит/96 КГц при оцифровке и воспроизведении

• Четыре аудио входа 24/96:

  • Два композитных аналоговых RCA

  • Один цифровой коаксиальный S/PDIF

  • Один 5-контактный MIDI порт

• Шесть аудио выходов 24/96:

  • Четыре композитных аналоговых RCA

  • Один цифровой коаксиальный S/PDIF с поддержкой AC-3/DTS

  • Один 5-контактный MIDI порт

  • Один 6.3 мм стереофонический выход на наушники с регулятором громкости

• Регулятор на лицевой панели с настраиваемой функциональностью (можно настроить на регулирования уровней входа, выхода и т.д.)

• Аппаратный мониторинг с нулевой задержкой

• Буфер ASIO 2 с низкой задержкой

• 16-канальный MIDI интерфейс

• Аппаратный выключатель со светодиодным индикатором

• Питание от шины FireWire или от сетевого блока питания

• Два 6-контактных порта IEEE 1394a (FireWire)

• Поддержка стандарта GSIF 2.0

• Диапазон 20 Гц - 40 КГц +/- 0.40 дБ, частота дискретизации 96 КГц

• Динамический диапазон - 108 дБ

• Соотношение сигнал/шум - 106 дБ

• THD+N: 0.002% (-94 дБ)

• Частота дискретизации: 32, 44.1, 48, 88.2 и 96 КГц

• Совместимость со стандартами DirectX

• Размеры - 95x184x139 мм

• Вес - 771 г.

Аудиоинтерфейс поставляется в большой картонной коробке. Сам блок заламинирован (!) на картонную подложку, чтобы, наверное, не поцарапаться при транспортировке. Извлекать из упаковки его не очень удобно, но благо это делается единожды.

Внутри коробки кроме самого устройства располагаются:

• Один кабель FireWire с двумя 6-контактными разъёмами

• Один кабель FireWire с 6-контактным и 4-контактным (I-Link) разъёмами

• Блок питания

• Инструкция пользователя

• Четыре компакт-диска с драйверами и программным обеспечением, включая

  • Программный синтезатор Reason Adapted

  • Секвенсер Delta Live 2

Не то чтобы много или мало, но вполне достаточно. Давайте обратим наше внимание на экстерьер мобильного аудиоинтерфейса.

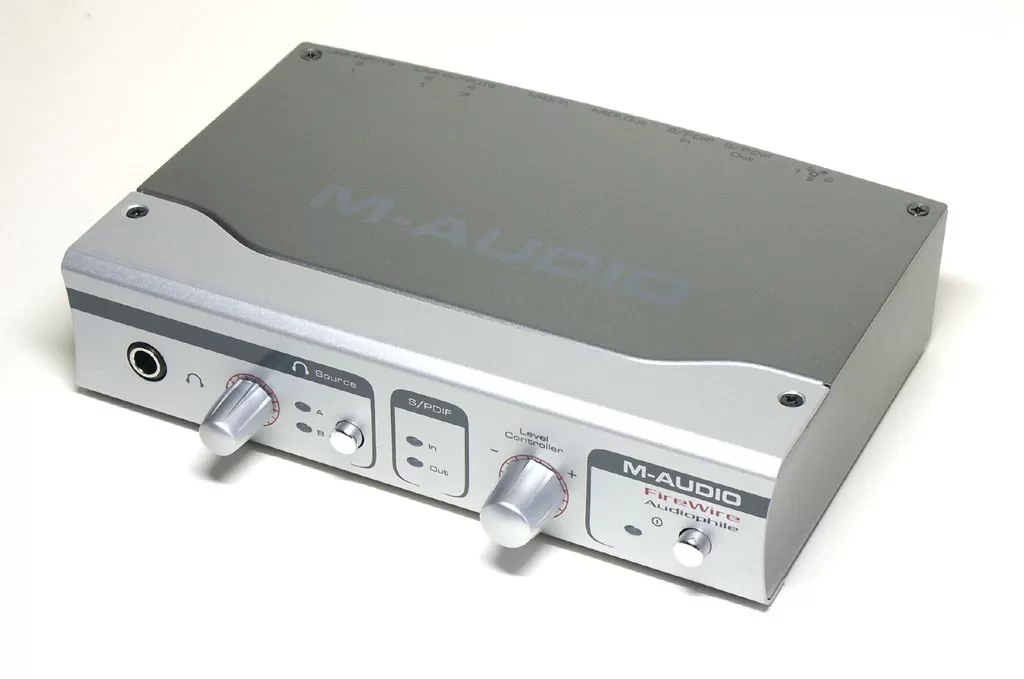

Полностью металлический корпус из стали; cерый цвет, блестящие ручки. Как видно, дизайнеры M-Audio не сильно заботились об эстетическом виде устройства. Оно сделано просто, но тем не менее стильно и наверняка будет гармонировать с другой звуковой аппаратурой. По размерам корпус не маленький, да и весит он 770 грамм, так что носить с собой его не так просто, как было бы если бы вместо стали здесь использовался более лёгкий алюминий.

На лицевой панели установлено только одно 6.3 мм гнездо для наушников. Такой толстый штекер большей частью используется на студийных наушниках, хотя много качественных головных телефонов имеют 3.5 мм штекер. А переходника в комплекте с интерфейсом не поставляется. Справа от выхода на наушники расположен регулятор громкости. Справа от него - кнопка переключения источника ("A" и "B") и два индикатора. Посередине лицевой панели располагаются два светодиода, отображающих состояние S/PDIF выходов - подаётся ли сигнал на вход и на выход. Справа от них - настраиваемый регулятор уровня, которым вы можете контролировать различные параметры (мы вернёмся к ним в описании драйверов и программного обеспечения). Ну и самая правая кнопка - выключатель.

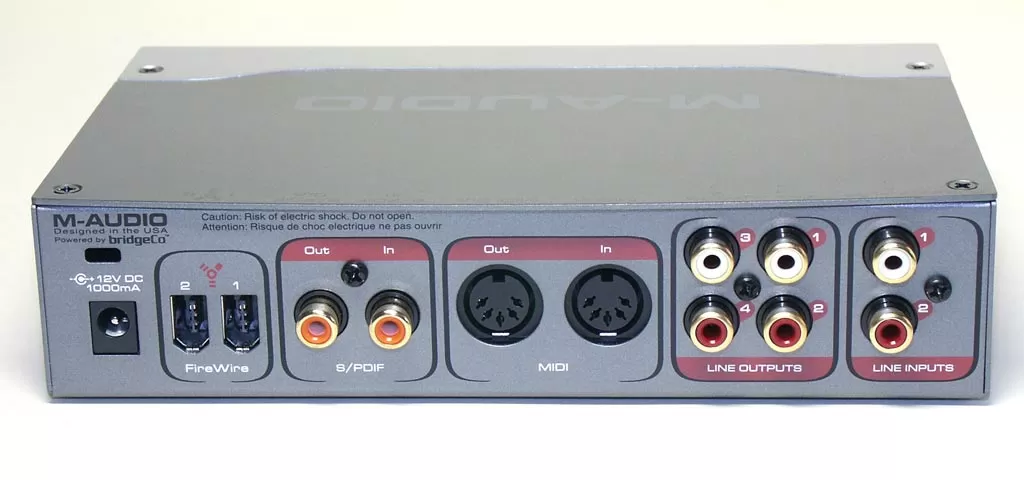

Посмотрим на заднюю панель устройства. Здесь располагаются основные входы и выходы. Все они подписаны как сзади, так и сверху, чтобы пользователь мог видеть, что он подключает, не разворачивая аудиоинтерфейс к себе обратной стороной. Слева направо здесь размещаются: разъём питания, два параллельно соединённых порта FireWire, два коаксиальных порта S/PDIF (выход и вход), два 5-контактных MIDI-порта (выход и вход), четыре линейных композитных выхода и два линейных композитных входа.

Интерьер - что внутри?

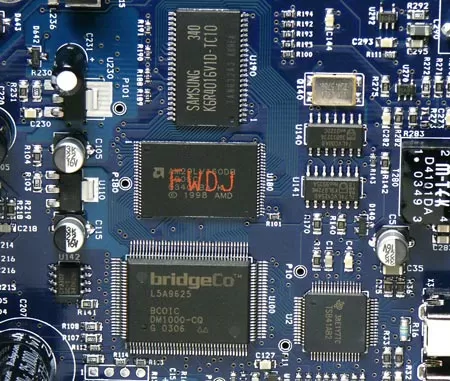

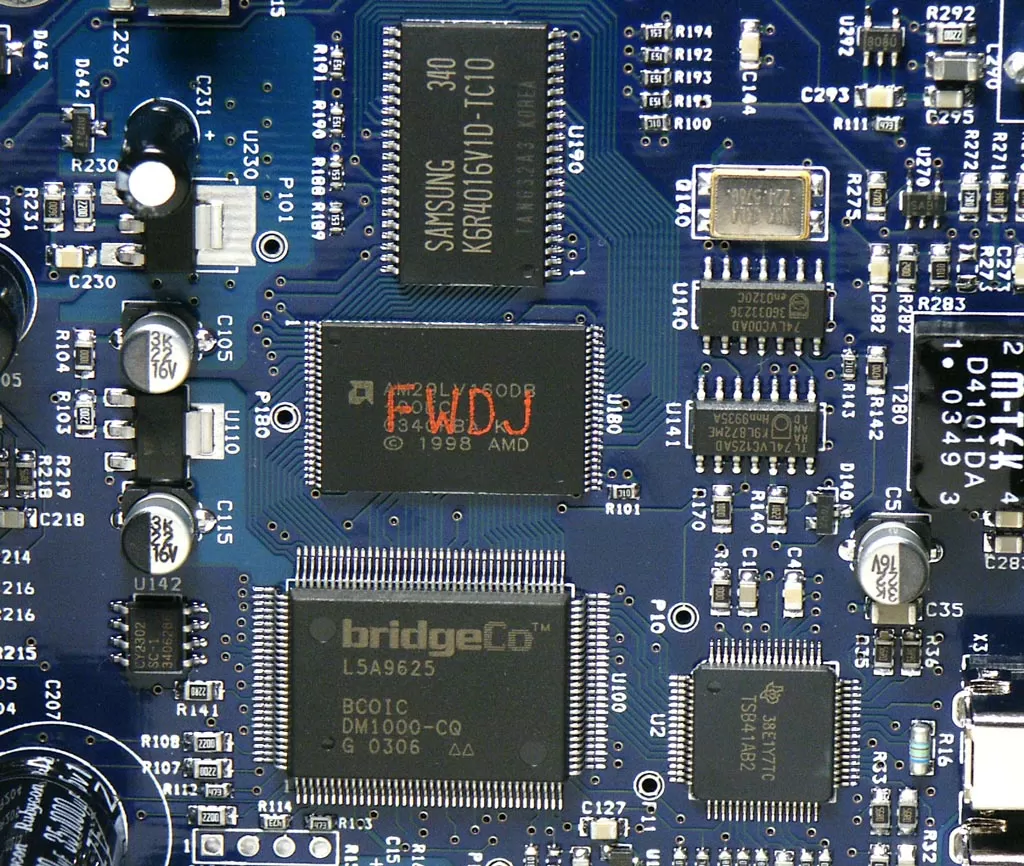

В основе аудиоинтерфейса используется контроллер BridgeCo DM1000-CQ. Он имеет свой DSP, поддерживает интерфейсы IEEE-1394a и IEEE-1394b. Его RISC-процессор ARM946 работает на частоте 100 МГц. Для ввода и вывода звука установлен кодек Asahi Kasei (AKM) AK4628VQ, имеющий 8-канальный ЦАП и способный оцифровывать потоки с частотой до 96 КГц. Как видно, на выход используются не все возможности кодека, а вот на вход AK4628 предоставляет только два АЦП.

Здесь же мы можем видеть чип SDRAM от Samsung, использующийся для буферизации, флэш-память от AMD объёмом 1 Мб и контроллер FireWire. Как вы можете сами убедиться, внутреннее устройство модуля весьма простое. Но достаточно говорить об аппаратной части - время перейти к программной.

Драйверы

Инсталляция профессионального оборудования всегда была очень занимательным занятием. А вот драйверы M-Audio установились на нашу систему с первой попытки, без проблем. После этого пользователю становится доступной контрольная панель:

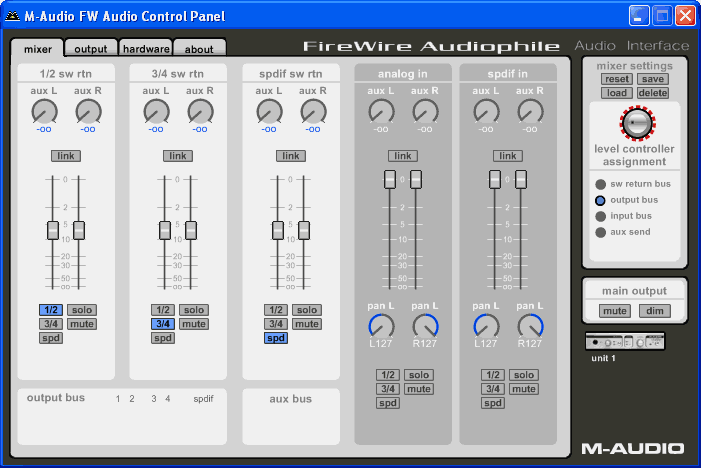

Первая закладка - микшер. Здесь настраивается практически всё - уровни каждого входа и выхода. Для каждого канала настраивается свой уровень с возможностью изменения баланса. Здесь же настраивается аналоговый и SPDIF вход. Здесь же можно настроить функцию универсального регулятора, с помощью которого можно настраивать шину входа, выхода или AUX.



На второй закладке настраиваются выходы, в том числе SPDIF, внешний и наушники.

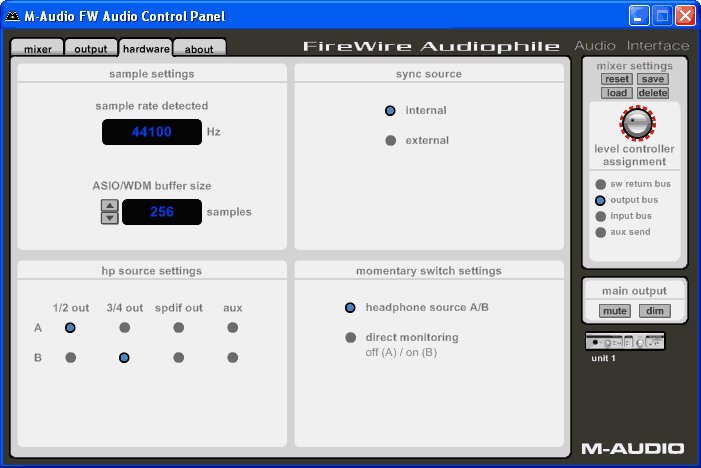

На третьей закладке выводится аппаратная информация - частота дискретизации, настройки буфера ASIO, синхронизация по источнику и информация об источниках.

Обратите внимание на иконку с подписью "Unit 1" справа внизу. Программное обеспечение M-Audio поддерживает установку нескольких своих аудиоинтерфейсов на одну систему, позволяя наращивать их подобно Rack-серверам. Вот одна из причин, почему дизайн внешних аудиоинтерфейсов такой угловатый - чтобы можно было их ставить друг на друга.

Перейдём к рассмотрению следующего аудиоинтерфейса - M-Audio FireWire 410
