Введение

С корпусами Lian Li PC-V350 я познакомился случайно - один из сборщиков ПК взахлеб рассказывал, как они собирали клиенту современную игровую машину в маленьком корпусе-кубике. Два дня они устанавливали в него две GTX-295 на самой современной плате с процессором Core i7. Главное, что удивило сборщика - это то, что компьютер работал и не перегревался. Когда я спросил, почему собирали такой мощный компьютер в маленьком корпусе, ответ был простой - заказчик захотел эксклюзивный компьютер. Сборщик рассказывал взахлеб, как им было тяжело прокладывать кабели и бороться с вентиляцией, но сейчас не об этом. Ради интереса я решил найти более удобный корпус формата MicroATX для настоящей игровой машины, которая ни в чем не уступала бы любым другим игровым компьютерам.

Поиски принесли свои результаты. Во-первых, MicroATX корпусов для геймерских конфигураций считаные единицы, а на российском рынке вы можете найти, разве что, Thermaltake LanBox. Остальные MicroATX корпуса рассчитаны либо на ущербные офисные компьютеры, либо на HTPC, то есть, совсем не вяжутся с такими вещами, как SLI, CrossFire или «500 Вт тепла». Хорошие новости заключались в том, что Lian Li обновила серию своих SFF корпусов и выпустила модель PC-V351, о которой мы сегодня и расскажем.

Алюминиевый куб Lian Li PC-V351

Компания Lian Li позиционирует свой корпус PC-V351 для пользователей, которым нужен необычный стильный, но в то же время компактный компьютер. Это может быть как HTPC, так и игровая машина или просто домашний компьютер. Отличительная особенность - использование десктопных комплектующих, в том числе и длинных современных видеокарт. Модель PC-V351 производится только из алюминия в различных расцветках - черной, красной, серебристой, синей, золотой или темно-серой.

Характеристики Lian Li PC-V351

• Тип корпуса – Desktop/HTPC
• Формат материнской платы – MicroATX / Mini ITX
• Материал – Алюминий
• Цвета – серебристый, чёрный, красный, синий, серый, золотистый
• Дисковые отсеки:
  • 2 x 5.25" на левой или правой стенке
  • 1 переходник с 5.25" на 3.5"
  • 2 внутренних отсека для 3.5" HDD
  • 4 слота расширения
• Разъёмы на правой панели:
  • 1 IEEE-1394A (FireWire)
  • 2 x USB 2.0
  • Аудио вход / Аудио выход
• Система охлаждения:
  • Два фронтальных 120мм вентилятора (1000 rpm)
  • Один 80мм вентилятор на задней стенке (1200 rpm)
• Размеры 279x262x373 (ШхВхД)
• Вес – 3.63 Кг

Из характеристик следует выделить большую ширину корпуса - 28 сантиметров, а так же вес - всего 3.6 Кг.

Корпус Lian Li PC-V351 поставляется в большой цветной коробке, аккуратно упакованный в пенопласт и полиэтилен. Все корпуса PC-V351 поставляются с вентиляторами, без блоков питания. В качестве аксессуаров вы получите только то, что необходимо для сборки ПК - комплект крепежа, да маленький динамик, который никуда не крепится, а висит на проводках.

Дизайн Lian Li PC-V351

Внешне корпус выглядит аристократично строго - полностью алюминиевый, без намёка на пластик. Прямой, как школьная линейка, с четкими очертаниями и прямыми углами. Материал корпуса - анодированный алюминий, с хорошо заметной шероховатостью поверхности, без какой-либо краски. Вы не найдете в Lian Li PC-V351 ни единой пластиковой детали (кроме шильдика и кнопок - но это допустимо).

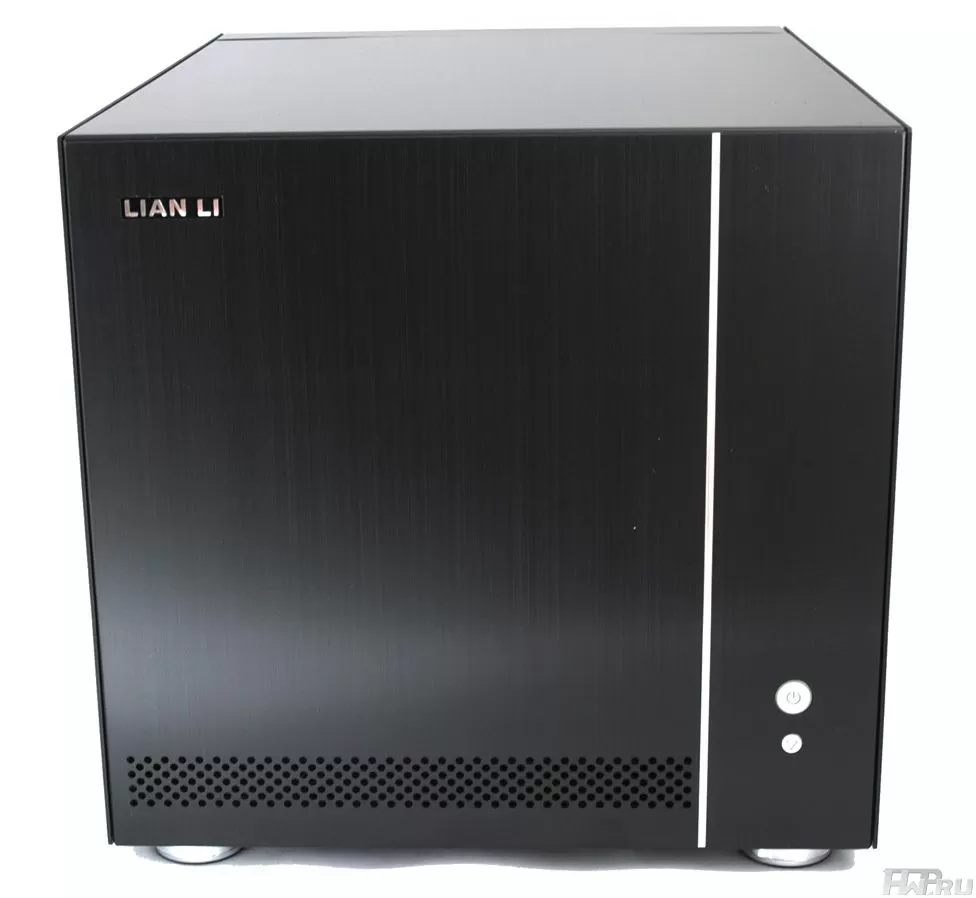

Лицевая панель - сплошной лист металла, однородность которого нарушают лишь шильдик, вертикальная полоска по всей высоте, да блестящие кнопки. Как видите, на лицевой панели нет ни портов, ни отсеков под DVD-привод.

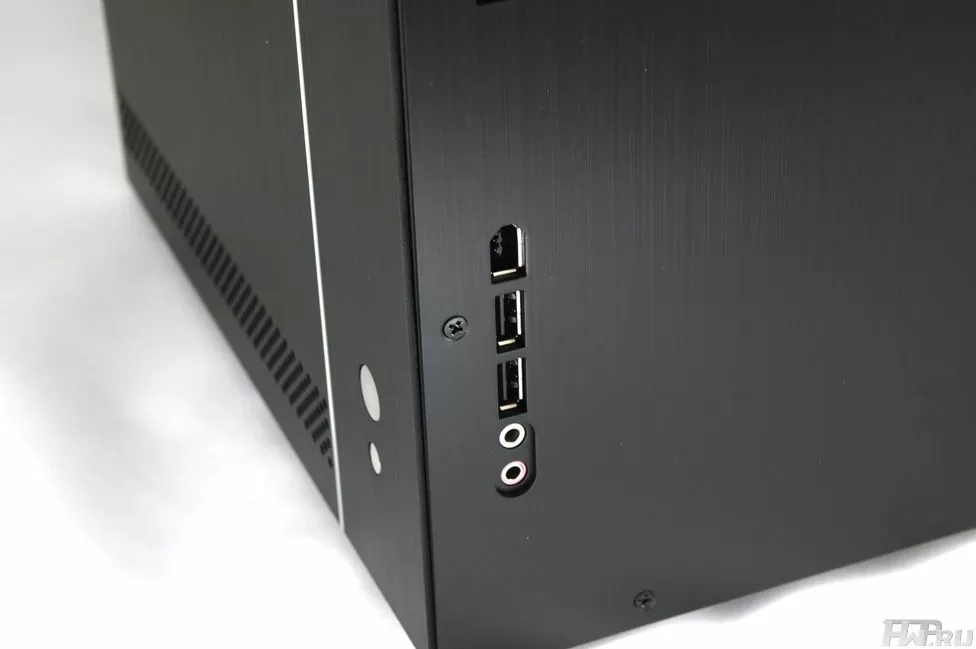

Всё это нашло место на боковых стенках корпуса, необычная компоновка - установка всего, что нужно - сбоку. Причем, если порты USB, FireWire и Audio жестко закреплены на правой стенке, то оптический привод или картридер вы можете установить как слева, так и справа. Четыре заглушки могут ввести в заблуждение - поддерживается установка только двух устройств формата 5.25-дюйма или одно 5-дюймовое и одно 3.5-дюймовое через поставляемый в комплекте переходник.

Так же на боковых стенках имеются вентиляционные отверстия, правда, не предназначены для установки на них вентиляторов. Вообще, подача воздуха в корпус осуществляется через отверстия, расположенные спереди снизу, на лицевой панели и внизу. Может показаться, что их недостаточно, но это мы проверим.

Посмотрим на корпус сзади. В общем-то, здесь всё в лучших традициях Small Form Factor - верхнее горизонтальное расположение блока питания, а по соседству - системный вентилятор на съемной пластине. Отсек для материнской платы закрыт большими шурупами, которые можно откручивать без отвертки, пальцами. Обратите внимание - небольшая вентиляционная решётка есть даже над блоком питания.

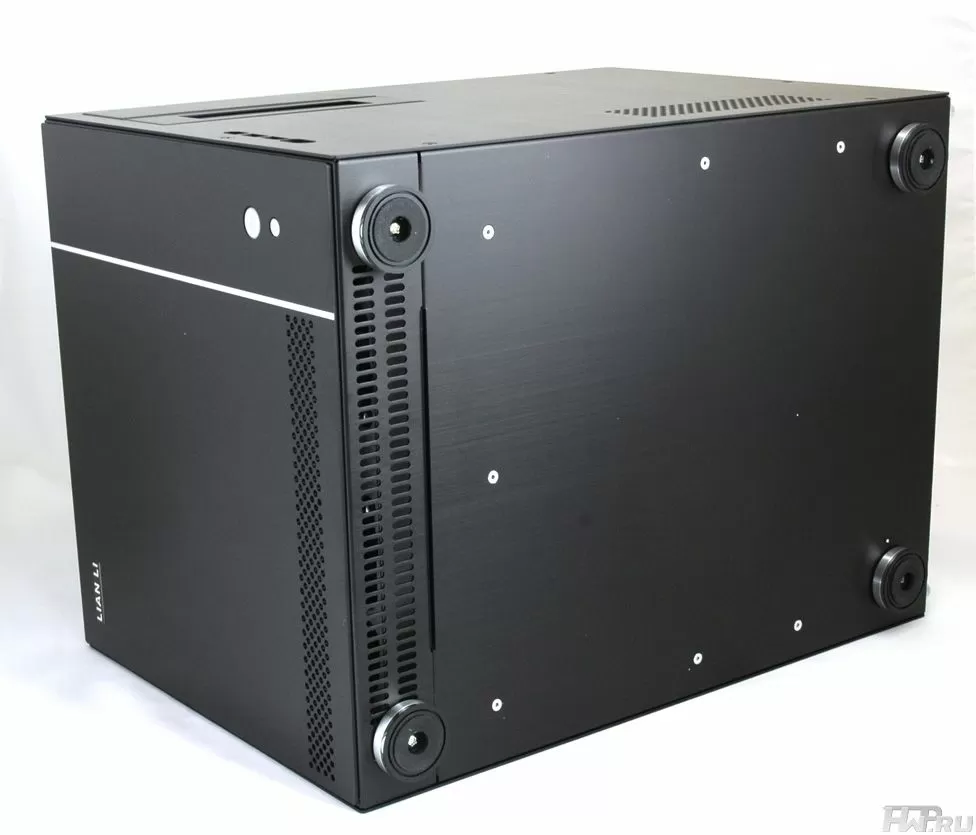

Корпус стоит на четырёх круглых резиновых ножках с серебристой окантовкой. Точно такие же ножки используются и на A/V-оборудовании - ресиверах, усилителях, BD-плеерах и т.д. Это красиво и препятствует распространению вибрации.

В целом, корпус выглядит великолепно. Тем, кто любит дутые моддерские корпуса с большими светящимися вентиляторами за решёточками, PC-V351 не понравится. Этот корпус удачно впишется в домашний медиа-уголок или на рабочий стол, на видное место. Боковое расположение отсеков - правильное решение, потому что без всяких дверок он скрывает пластиковую «морду» DVD-RW с его логотипами «Lightscribe», «DVD» и прочими надписями, или разноцветные аудио гнёзда. Да и оптический привод по современным меркам - не сильно нужное устройство. Посмотрим, что у этого корпуса внутри!

Конструкция Lian Li PC-V351

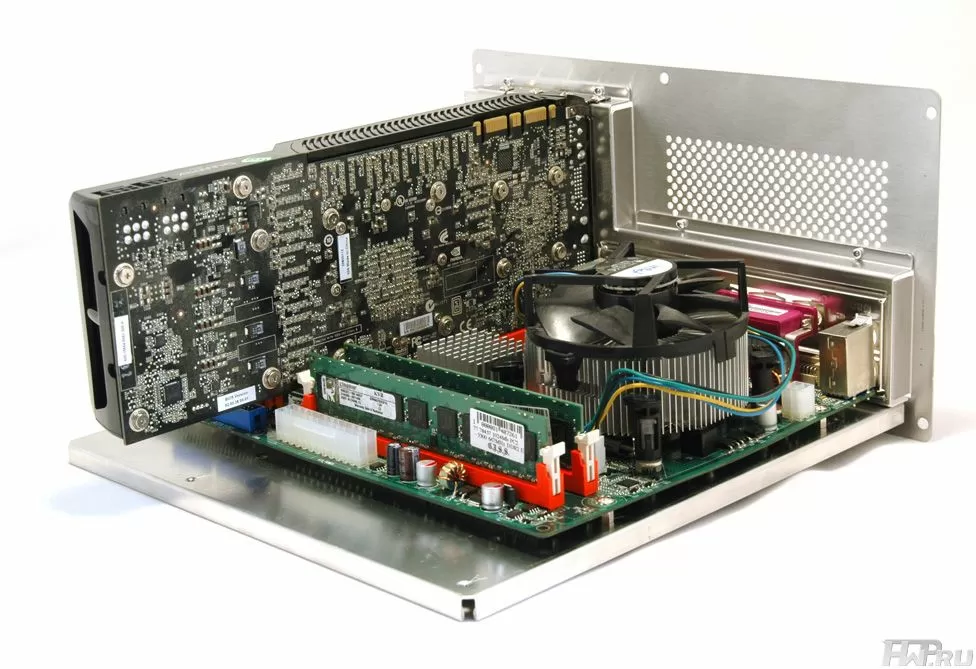

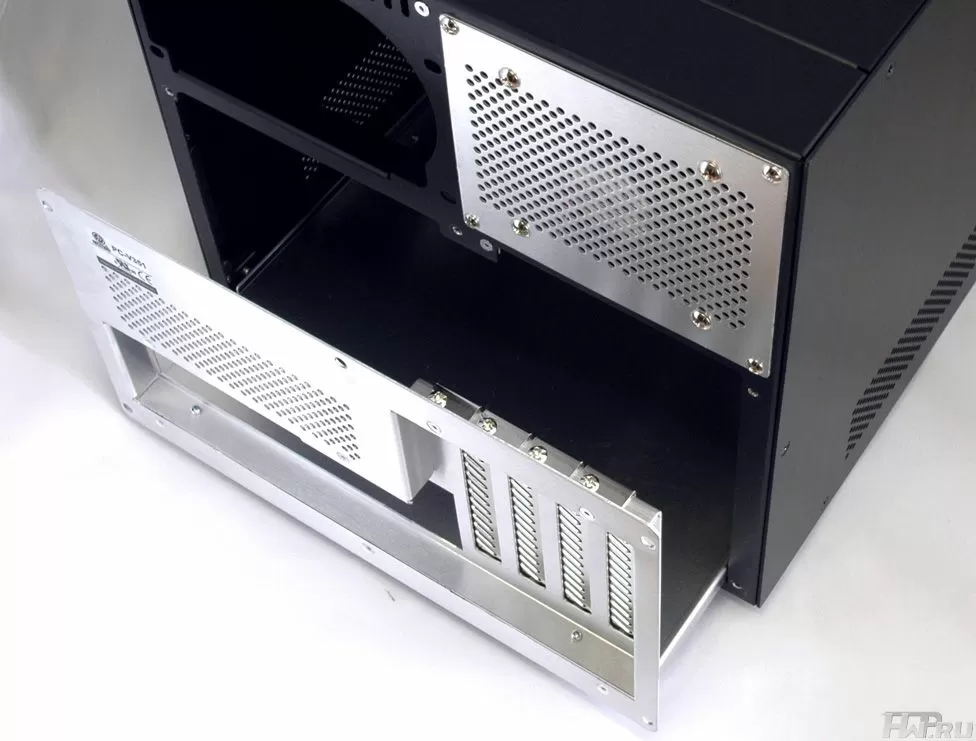

В корпусе Lian Li PC-V351 материнская плата устанавливается горизонтально, в выдвижной лоток. Но для сборки компьютера вам обязательно придётся снимать ещё и боковые стенки, прикрученные на шурупах.

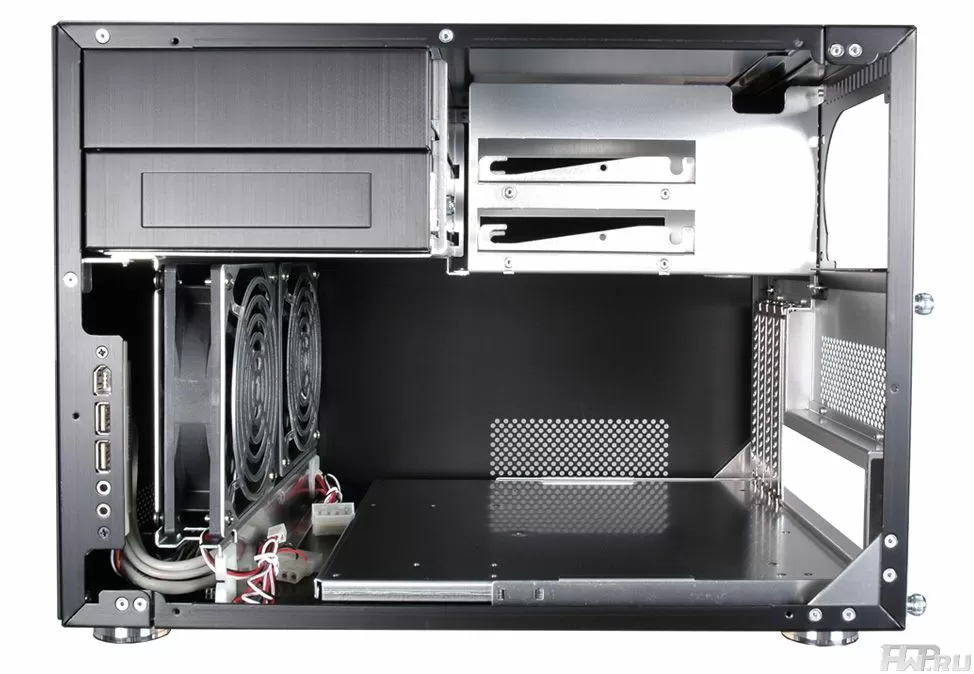

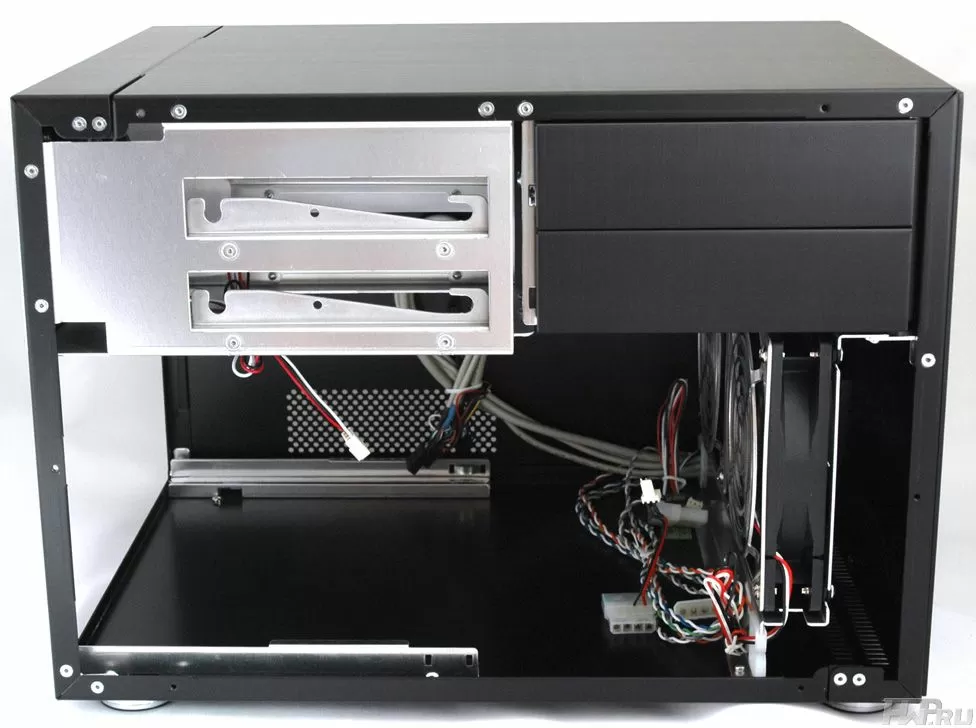

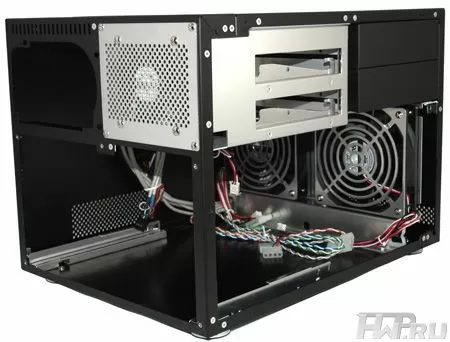

Компоновка PC-V351 напоминает дачный двухэтажный домик: большая комната под электронику на первом этаже и три комнаты под DVD-приводы, блок питания и винчестеры – на втором. Давайте рассмотрим каждую из них.

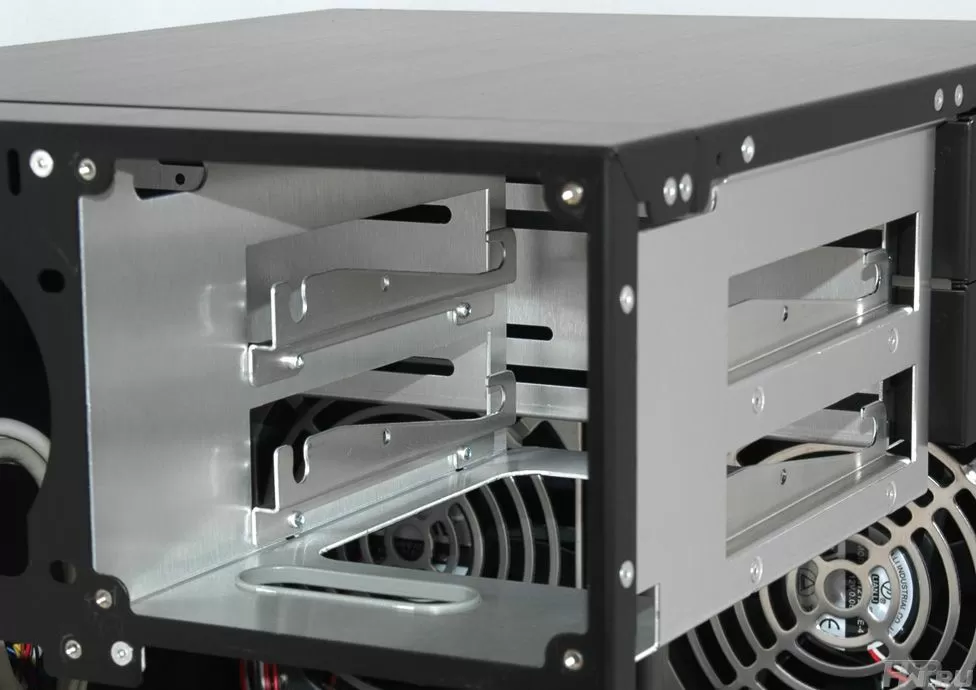

Область для оптических приводов, в общем-то, ничего интересного не представляет, если не считать, что устройства устанавливаются поперёк корпуса. Здесь имеются два 5.25-дюймовых отсека с 4 заглушками для левосторонней или правосторонней установки устройств. Одна из заглушек представляет собой переходник на 3.5-дюймовый формат. В неё можно установить картридер. Ширина корпуса существенно больше длины DVD-RW привода, так что оставшееся место можно использовать, чтобы спрятать все лишние кабели в корпусе, так как системы Cable Management в PC-V351 не предусмотрено. При установке DVD-привода, с одной стороны в него вкручиваются направляющие шурупы, с другой – он фиксируется болтиком. Опять же, без использования инструментов.

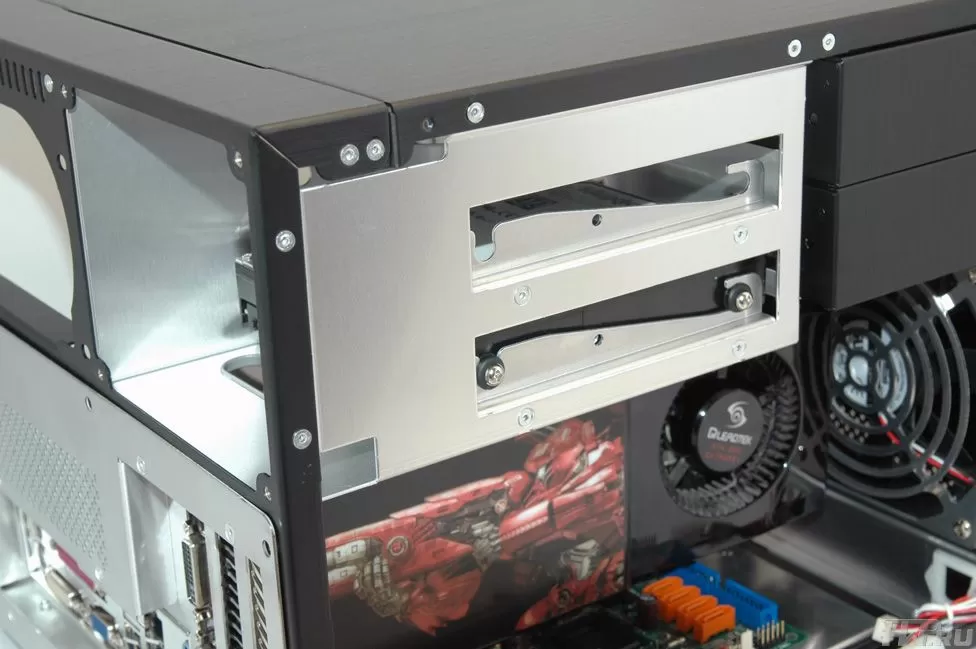

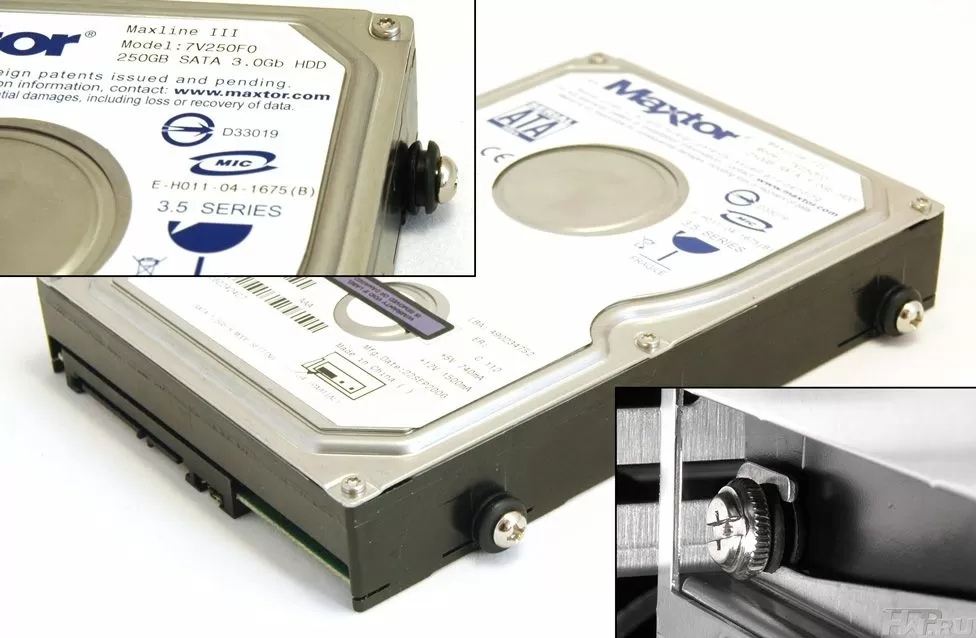

В Lian Li PC-V351 можно установить два 3.5-дюймовых винчестера. Здесь используется несъёмная корзина с собственным 80-мм вентилятором. Жёсткие диски крепятся необычным образом – к каждому из винчестеров надо прикрутить по 4 резиновых виброгасящих подушки, которые затем крепятся в полозьях корпуса особой изогнутой формы. В итоге полученная конструкция позволяет легко ставить и менять винчестеры, а так же снизить вибрацию корпуса. Чтобы винчестеры не вывалились при транспортировке, их можно дополнительно прикрутить к полозьям. Но если вы не собираетесь перевозить компьютер – лучше этого не делать, чтобы не увеличивать вибрацию на корпусе.

Корзина для HDD свободно вентилируется, воздух может проходить со всех сторон, а снизу, под электроникой винчестера, в корзине проделано специальное окно. Ещё одно окно, но уже поменьше, предназначено для SATA кабелей, подходящих к винчестерам. А кабель питания удобнее подводить через окошко в левом верхнем углу корзины, над БП. Учтите, что вентилятор на винчестерах может упираться в разъёмы питания SATA, так что по возможности постарайтесь найти кабели с угловыми коннекторами.

К сожалению, штатной возможности установки 2.5-дюймовых HDD и SSD в корпусе не предусмотрено.

В предшественнике, модели PC-V350, блок питания так же имел собственную корзину для установки. Здесь же он крепится, как и в недорогих MiniTower-ах - на болтах к задней стенке. Никаких мер по снижению вибрации блока питания в корпусе не предусмотрено. Блок питания должен иметь глубину не более 170 мм, причём для модульных БП, кабели которых имеют жёсткую оплётку и усиленные разъёмы, лучше делать запас ещё на 10 мм. С умелыми руками можно поставить 950-Ваттный блок питания, хотя и 650-Ваттного хватит за глаза.

Между блоком питания и отсеком для оптических приводов остаётся достаточно места, чтобы спрятать туда излишки кабелей.

Про «нижний ярус» стоит сказать, что в корпус можно установить платы длиной до 300 мм (с разъёмом питания). Четыре PCI слота означают возможность использования двух 2-слотовых видеокарт. Если избавиться от фронтальных вентиляторов, или переставить их, то можно поставить ещё более длинные платы. Но об охлаждении поговорим дальше.

Конструктивно, корпус Lian Li PC-V351 выглядит современно и логично. Строгое разделение пространства по уровням и отсекам, и видно, что производитель создавал корпус сначала внутри, а потом снаружи. Здесь нет «не к месту» расположенных частей. Ну а такие минусы по сравнению с современными корпусами, как отсутствие шумоизоляции и cable management-а, можно списать на компактные размеры SFF.

Вентиляторы и охлаждение

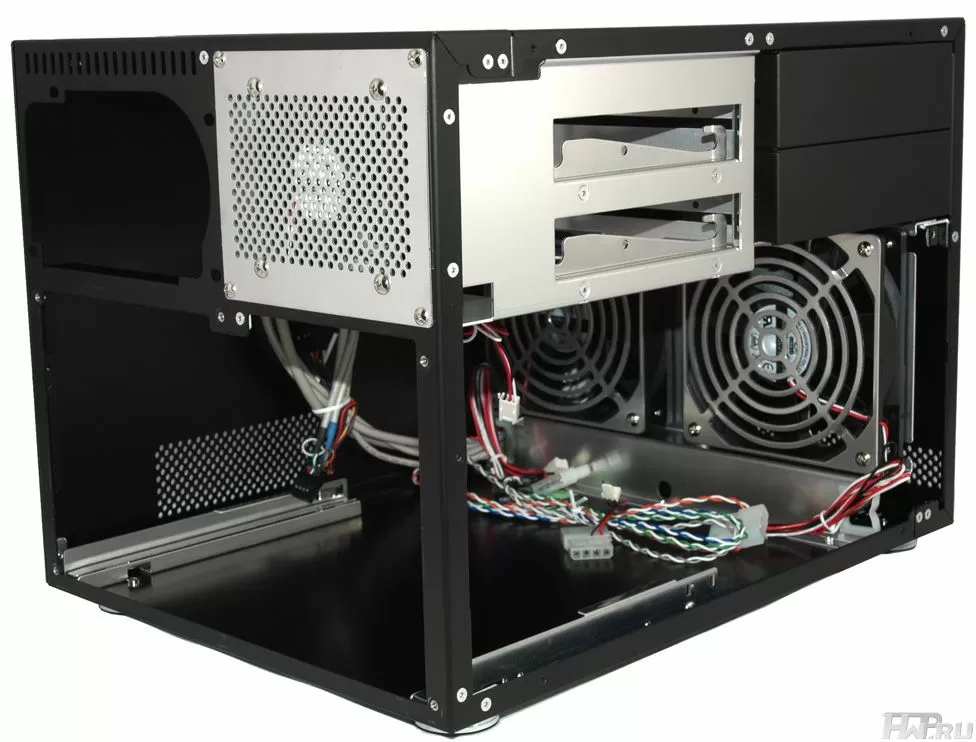

В современных десктопных корпусах фронтальные вентиляторы просто нагнетают внутрь воздух. Движение же потоков создается естественным путём, установленными кулерами и системным вентилятором на задней стенке. В Lian Li PC-V351 использована серверная схема охлаждения: фронтальные вентиляторы не просто нагнетают внутрь холодный воздух, а продувают им материнскую плату, видеокарту, память и другие платы расширения.

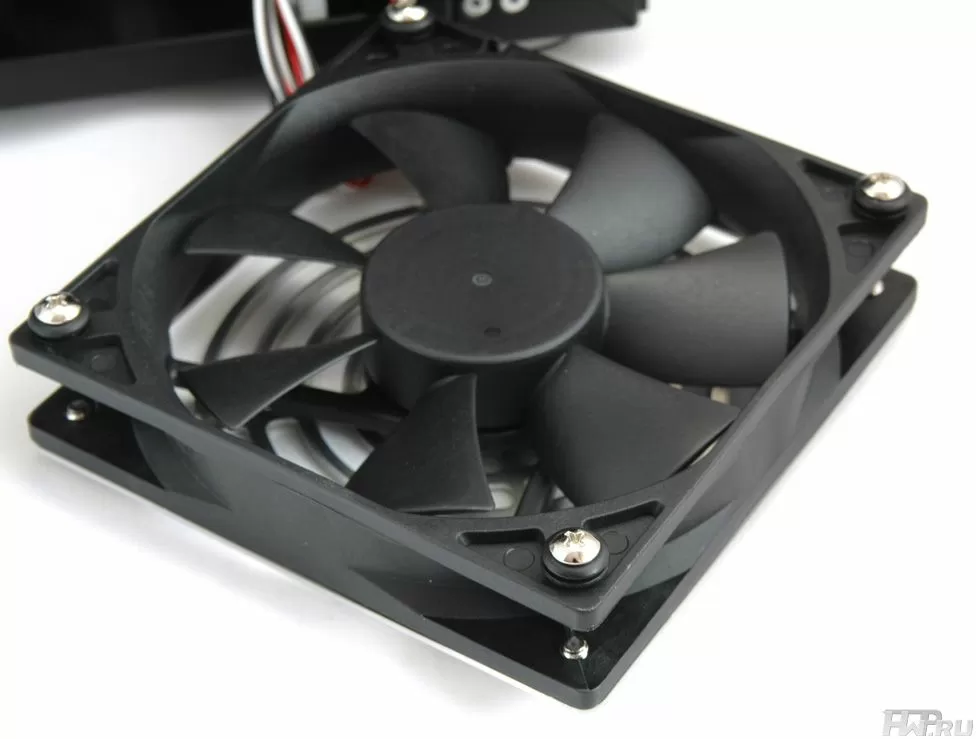

Два 120-мм вентилятора, работающие на частоте 1000 rpm (38.45 CFM, 25.4 dBA), создают поток по всей ширине и высоте «первого этажа» корпуса, охлаждая каждый компонент электроники. Они, как и винчестеры, посажены на виброгасящие подушки, при этом вы можете снять отдельно каждый вентилятор без использования инструментов. На вентиляторах установлены мощные штампованные решёточки, способные выдержать давление самых толстых кабелей – в компактном корпусе это актуально.

Выводится горячий поток либо через вентиляционные отверстия в боковых стенках, либо через «второй этаж» – через жёсткие диски и с помощью блока питания. На жёстких дисках, как мы помним, установлен один 80-мм вентилятор с частотой вращения лопастей 1200 rpm. Его производительность дополнительно задавлена защитной решёткой спереди и мелкой сеткой сзади. В устанавливаемых блоках питания, скорее всего, будет либо 120-мм вентилятор, либо 140-мм вентилятор. Таким образом, расстановка сил явно в пользу фронтальных вентиляторов – воздуха в корпус они нагонят больше, чем смогут вывести задние.

Но выйти наружу воздуху будет сложнее – вентиляционные отверстия в боковых стенках слишком маленькие, а в задней стенке, над материнской платой так вообще микроскопические. О чём думали разработчики, не понятно. Уж если они решили использовать серверную конструкцию, то надо было идти до конца и делать большие вентиляционные отверстия на задней стенке корпуса. Аналогично не понятно, почему такая мелкая сетка установлена с обратной стороны 80-мм вентилятора – да ещё и по размерам сетка больше самого вентилятора.

Что касается охлаждения CPU, то вы можете использовать кулер высотой до 115 мм. Сегодня выбор невысоких кулеров достаточно велик. Это все стоковые кулеры Intel и AMD, включая системы охлаждения для процессоров Extreme Edition. Из оверклокерских моделей – пожалуйста: Thermaltake ISGC-400, Noctua NH-C12P, Scythe Ninja Mini, CoolerMaster Vortex 752, Cooler Master Geminii S, в общем – выбор за вами. Более того, некоторые энтузиасты устанавливают в такие корпуса системы водяного охлаждения, размещая их радиатор на месте 120-мм вентиляторов.

В общем, по системе охлаждения можно сказать следующее – отличная задумка, но для того, чтобы она стала идеальной, не хватило совсем чуть-чуть – сделать нормальные вентиляционные решётки на задней стенке корпуса. Проблем с установкой кулеров не будет – просто выбирайте невысокие модели. Материнская плата тоже должна охлаждаться хорошо как сверху, так и снизу. А вот охлаждение винчестеров – под вопросом, это мы проверим при тестировании. А пока пришло время перейти к процессу сборки и тестированию!

Сборка компьютера

Если вы хотите заказать компьютер в корпусе PC-V351, пожалейте труд сборщика, и сборщик будет помнить вас добрым словом. В комплекте к корпусу идёт только 1-страничная инструкция по установке компонентов, хотя на самом деле, толку от неё мало. Дело в том, что Lian Li PC-V351 рассчитан на сборку в определённом порядке и прокладку кабелей в определённых местах. Не зная этого, можно потратить много лишнего времени и нервов. Но сам процесс сборки – для настоящих мужчин! Вы получите удовольствие, разбирая в очередной раз корпус, так как забыли подключить какой-нибудь из проводков.

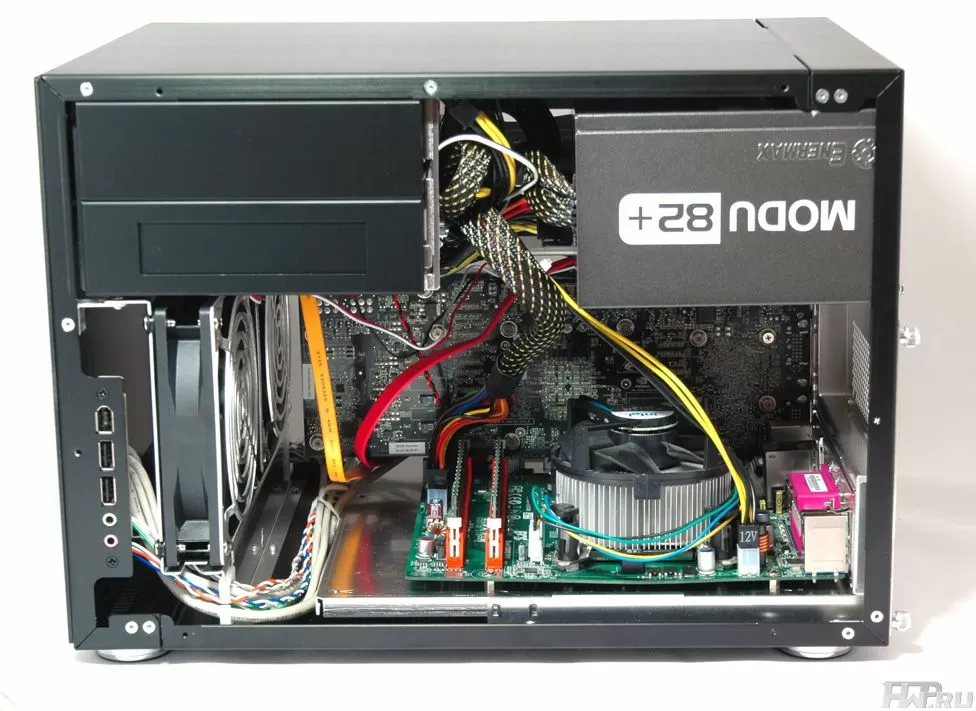

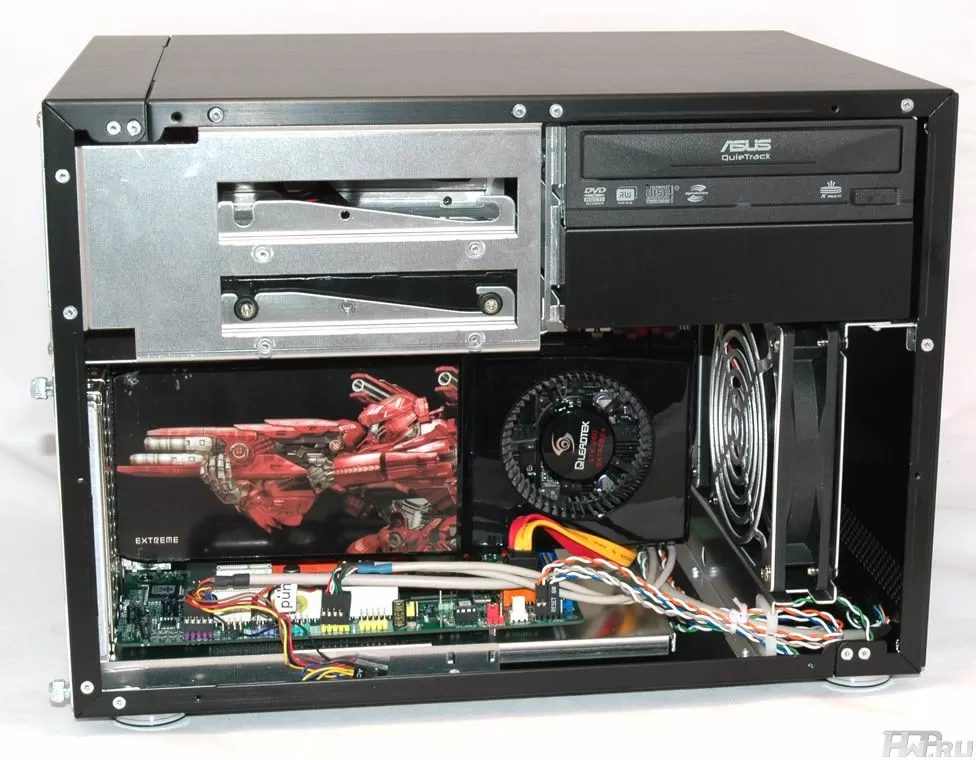

Сначала надо установить материнскую плату с видеокартой и кулером, затем – блок питания, после этого – оптический привод и в последнюю очередь – жёсткие диски. DVD-привод лучше ставить в верхний отсек, особенно если у вас видеокарты с верхним подключением питания. Кабели надо пропускать через нижний 5-дюймовый отсек. Сигнальные проводки к материнской плате – лучше всего пропускать под её лотком.

В итоге можно получить аккуратно собранный компьютер, в котором провода не мешают охлаждению. Только запаситесь стяжками для кабелей и ангельским терпением.

Тестирование

Для тестирования использовалась самая бюджетная материнская плата ECS G41T-M2, не имеющая радиаторов на мосфетов и каких-то технологий для лучшего охлаждения.

• Процессор – Intel Core2 Quad Q6600 (2.4 GHz, 8Mb L2, TDP-95 Wt)
• Кулер – стандартный Intel Core2
• Материнская плата – ECS G41T-M2
• Память – 2x2Gb GEIL Black Dragon
• Видеокарта – Leadtek GeForce 260GTX Extreme +
• Жесткие диски: 1x Samsung HD161HJ 160 Gb, Seagate Barracuda 7200.10 320 Gb
• Блок питания – Enermax Modu 82+ 525 Wt.
• Операционная система – Windows 7

Прежде, чем начать тестирование, несколько слов о виброзащите корпуса. Есть у нас винчестер Maxtor MaxLine III 250 Gb, отличающийся очень сильной вибрацией. Справиться с ним не смогли даже современные глушители для HDD. Мы поставили его в корпус и проверили на вибростойкость – нет, чуда не случилось, и Lian Li PC-V351 не смог погасить вибрацию этого монстра. Тестовые винчестеры, установленные парой, практически не вибрировали. Хотя, каждый из них по одиночке все же передавал вибрацию на лёгкий алюминиевый корпус PC-V351.

Что касается тишины работы, то Lian Li PC-V351 можно охарактеризовать, как тихий корпус. На звание бесшумного он, конечно, не тянет, но работает очень тихо. Шум создаётся задним 80-мм вентилятором. Немного вибрации исходит от фронтальных 120 мм вентиляторов, но в минимальных пределах. Посмотрим на температуру компонентов.

Тестирование проводилось при комнатной температуре 24 градуса. В двух режимах – при простое компьютера в течении 30 минут и при нагрузке. В этот раз нагрузка создавалась игрой S.T.A.L.K.E.R. – Зов Припяти. Она устанавливалась на винчестер Seagate Barracuda, а Windows – на Samsung. После 1-часовой игры фиксировались максимальные показатели датчиков.

Как можно прокомментировать результаты? Мы видим с одной стороны, очень хорошее охлаждение электроники, включая северный мост, процессор, да и вообще основной отсек корпуса. С другой стороны, жесткие диски явно перегреваются, и со штатным охлаждением нужно что-то делать. Что можно сделать? Позвольте дать вам несколько советов!

Тюнинг Lian Li PC-V351

Для того, чтобы довести Lian Li PC-V351 до идеального состояния, не потребуется больших вложений. Вот, что мы рекомендуем вам сделать сразу после покупки.

Если у вас кабели не упираются в системные вентиляторы, снимите защитные решёточки с вентиляторов – и вы сразу услышите, как шум заметно снизится.

Ещё чуть-чуть снизить вибрацию от фронтальных вентиляторов вы сможете, если немного открутите, буквально на пол-оборота отвертки их винты с резиновыми подушками.

Но вообще, стандартные вентиляторы, установленные компанией Lian Li, ничем особо не выделяются. Это, конечно, не дешёвка, они имеют современные лопасти с агрессивным профилем, но лучше их заменить. Например, на Scythe Gentle Typhoon, или Thermaltake Turbo Fan. В частности, Gentle Typhoon не вибрируют, при скорости 1150 rpm работают бесшумно, а воздушный поток выдают больше.

Если видеокарта не влазит по длине, вы можете заменить штатные системные вентиляторы на более тонкие, например Scythe SlipStream и переставить их на обратную сторону станины. Таким образом, вы выиграете ещё 25-28 мм.

Задний системный вентилятор так же лучше заменить на более производительный. Например, на Thermaltake ISGC Fan 8. Если возможности позволяют – можете выточить свою пластину под него, благо, она имеет простую форму, чтобы вместо тонкой решётки поставить «гриль».

Указанные модификации потребуют от вас где-то ещё 1200 рублей, но в итоге вы получите бесшумный невибрирующий корпус. Правда, при запуске игры GeForce GTX нивелирует ваши старания…

Выводы

Компания Lian Li выпустила корпус, равных которому сейчас нет, и в ближайшее время не предвидится. Потому что в отличие от других MicroATX корпусов, этот рассчитан на десктопные комплектующие, он позволяет не стесняясь устанавливать длинные мощные видеокарты и горячие процессоры. Производитель насколько это возможно, удобно скомпоновал внутреннее пространство корпуса PC-V351, и хотя здесь нет системы Cable Management, в итоге торчащих кабелей в нём меньше, чем в доброй части десктопных корпусов.

Lian Li PC-V351 может с одинаковым успехом использоваться как HTPC (для чего создатель наградил его такой притягательной внешностью) так и для настольного компьютера или второй игровой машины, установленной возле телевизора. Для разгона этот корпус не подходит, но по умолчанию он имеет достаточно продуманную вентиляцию для охлаждения игровых комплектующих.

Из недостатков стоит отметить плохую вентиляцию отсека для HDD и недостаточно подробную инструкцию по сборке – конкретно в случае с этим корпусом она просто необходима.

В розницу Lian Li PC-V351 стоит порядка 150$. По меркам Lian Li – это смешные деньги, тем более за такой интересный продукт. Мы присуждаем этому корпусу нашу высшую награду «Выбор Редакции» и советуем всем, кто задумался о сборке «компьютера в гостиную» обратить на него внимание.

Михаил Дегтярёв (aka LIKE OFF)
20/10.2009
