Кулер Thermaltake Golden Orb Socket370

14 января 2000 года мы сделали описание кулера HP Turbocool. Рекомендуем вам почитать эту статью, прежде чем продолжить ознакомление с данным обзором.

Если вернуться в прошлое, то события развивались таким образом: фирма Hewlett Packard сталкивалась с проблемой охлаждения процессоров своих серверов и рабочих станций. Тогда её подразделение разработало принципиально новый тип воздушного кулера - Turbocooler. Новизна его заключалась в том, что вместо обычного радиатора с прямыми рёбрами здесь использовался круглый радиатор, внутри которого устанавливался пропеллер. Рёбра данного радиатора были расположены под таким углом, что гонимый вентилятором воздух встречал на своём пути наименьшее сопротивление, плавно омывая рёбра, которые за счёт своей конструкции имели высокую площадь поверхности. Конструкция такого кулера была запатентована фирмой Hewlett Packard, а сами кулеры не были доступны обычным пользователям. Но спустя некоторое время HP решила продать Turbocooler-ы через дочернюю фирму Polarogic. Имея наивысочайшую производительность, турбокулеры стали куда более популярны, чем серверы HP. Но затем в HP произошёл раскол. Отделение, разработавшее Turbocooler выделилось в отдельную фирму - Agilent. Таким образом, патенты на использование оригинальной конструкции Turbocooler были распроданы. Но Turbocooler больше не выпускался.

В этот момент о себе заявляет фирма Thermaltake, разработавшая на основе технологий Agilent потребительский кулер - Golden Orb. Первоначально Golden Orb (золотой круг) был доступен только для Socket370 процессоров. Этот аппарат не имел недостатков Turbocool - невозможность измерять скорость вращения пропеллера, неудобное крепление, слишком большие размеры и высокую цену.

Нам на тестирование попала модель TFCFR02, тот самый Socket370 кулер Golden Orb.

Конструкция

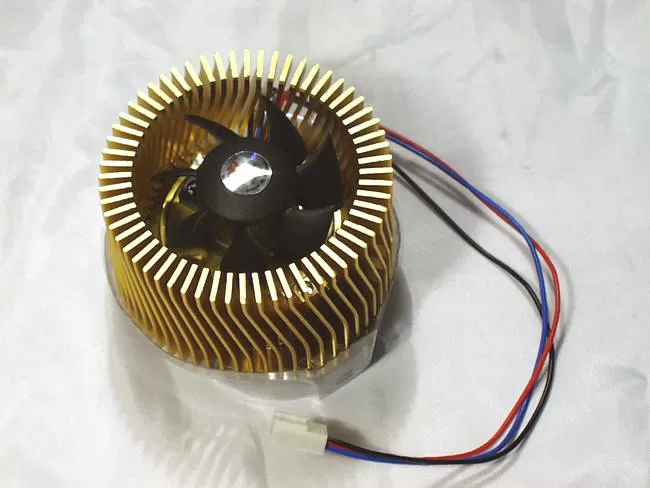

Я даже не знаю, как описать конструкцию Golden Orb. По сути, этот кулер представляет собой золотистого цвета алюминиевый круглый радиатор, рёбра которого расположены радиально, под углом к центру круга и имеют кривую форму. Рёбер много. Их длина чуть больше 40мм, ширина - примерно 7мм и толщина около 2.5мм. Нужно отметить, что в отличие от остальных радиаторов, где рёбра начинаются от основания, здесь рёбра прилегают к основанию боком, что даёт им примерно 17мм дополнительной длины. Сам радиатор имеет диаметр 70мм и высоту 47мм. На задней стенке радиатора нанесена термопаста для лучшего контакта. Её размера хватит, разве что, на FCPGA процессор.

Рёбра радиатора образуют своеобразный цилиндр. Внутри этого цилиндра на основании установлен вентилятор высотой 25мм и диаметром 43 мм. Вентилятор не имеет привычного корпуса, направляющего воздух в одном направлении, по оси пропеллера. Данный вентилятор подключается к материнской плате через MOLEX коннектор, использует шариковые подшипники в качестве подвески и имеет максимальную частоту вращения 4500 об/мин и производительность 20 CFM.

Возьмите обычный вентилятор, включите его. Он будет гнать воздух по оси вращения пропеллера. А теперь снимите с него корпус, оставляя только статор и ротор с пропеллером. Включите его. Он будет гнать воздух не только по оси вращения ротора, но и в стороны. На таком же принципе и основан Golden Orb. Лопасти вентилятора сконструированы таким образом, чтобы, воздух шёл в стороны от оси вращения, проходил через рёбра, установленные под таким углом, чтобы оказывать потоку наименьшее сопротивление. Поэтому Golden Orb имеет наименьший шум при наибольшей производительности.

И хотя конструкция Golden Orb позволяет снимать вентилятор, реверсировать его нельзя. Да и не зачем.

Крепление

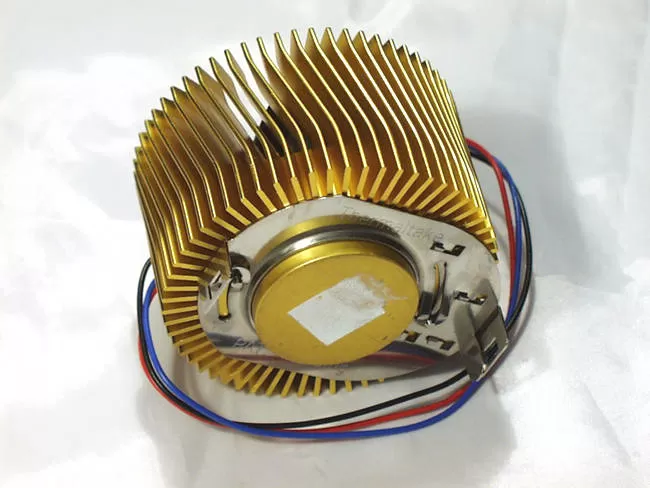

В нижней части основания выточен цилиндр диаметром 30мм. По краям этого цилиндра установлены два металлических гвоздика. На них надета стальная скоба с гордой надписью Thermaltake, способная вращаться примерно на 30 градусов. При вращении по часовой стрелке она максимально отходит от основания, при этом высвобождается подвижная скоба-ушко, захватывающая кулер за гнездо процессора. В таком состоянии Golden Orb легко надевается на Socket-370 процессор, или переходник. После этого радиатор поворачивается против часовой стрелки до упора. Подвижное ушко максимально прижимается к центру радиатора, закрепляясь за гнездо, а скоба очень сильно прижимает радиатор к процессору. Кулер закреплён.

Для его снятия достаточно повернуть радиатор по часовой стрелке. Такое крепление является одним из лучших, но всё же проигрывает в удобстве кулеру Elan Vital FSPKB3.

Совместимость

Очень важно запомнить, что модель TFCFR02 предназначена только для Socket370 процессоров с корпусом PPGA, или FCPGA. Изначально Thermaltake утверждала и о совместимости с Socket A процессорами. Но тут возникает проблема.

Дело в том, что материал, которым покрыто ядро Duron, чуть отличается от того, который использует в своих камнях Intel. А так как большинство Socket кулеров делается именно в расчете на Intel-овские процессоры, то сила прижима стенки кулера к ядру и выбирается безопасной для процессоров Intel, но не AMD. Как результат, верхний слой покрытия ядра разрушается и в 99 случаях из 100 процессор погибает. Одними из первых это заметили пользователи самых модных кулеров - Golden Orb. Затем к ним присоединились фанаты Global Win FOP32 и пошло-поехало.

Для того, чтобы хоть как-то отмахнуться от разъярённых владельцев погибших процессоров, Thermaltake на своём сайте написала, что не рекомендует устанавливать Golden Orb на Socket A процессоры. А для Socket A был выпущен кулер со специальным креплением.

Что же касается совместимости с материнскими платами, то Golden Orb может заблокировать один DIMM слот при работе через переходник на некоторых материнских платах, однако, как правило, этого не происходит. По крайней мере, на всех материнских платах, на которых мы его ставили, таких проблем не было.

Тестирование

Для тестирования использовался процессор Celeron 366 PPGA, работающий на напряжении 2.0 В, на частоте 456.5 МГц (5.5x83). Температура окружающего воздуха составляла 26.8^oC, температура процессорного ядра без охлаждения - 70^oC. Для измерения температуры использовался профессиональный термометр, основанный на термопаре. Датчик помещался на ядро процессора. Измерения проводились 3 раза, в качестве результата выбиралось максимальное значение.

На кулер подавалось напряжение 10.5 В. При таком напряжении частота вращения достигала 4000 Об/мин. Для обычного кулера такая частота вращения лопастей вентилятора недостаточна для эффективного охлаждения. Но не для Golden Orb.

Заявленный Thermaltake уровень шума для Golden Orb составляет 26 дБ. Наше оборудование не позволяет проверить это, вот почему мы полагаемся только на себя. Golden Orb работает практически неслышно. Но всё же громче, чем ElanVital FSPKB3, считающийся до сих пор самым тихим. Однако, Golden Orb проигрывает ему совсем немного. И его неслышно, даже если он работает в открытом корпусе в полуметре от вас. Это даёт нам право говорить, что Golden Orb подойдёт всем любителям тишины и скорости.

Для сравнения был выбран стандартный кулер, поставляющийся в коробке с процессором Celeron, а также лучший, протестированный нами кулер - GlobalWin FOP32. В качестве теплового интерфейса для всех кулеров использовалась одинаковая термопаста.

Мы не можем сказать, что Golden Orb проигрывает кулеру FOP32. Просто оба этих кулера охладили процессор почти до комнатной температуры. Мы видим, что Golden Orb заслуживает все свои лавры и всю популярность прекрасной производительностью.

Выводы

Не даром Golden Orb рекомендован для процессоров Intel Pentium III с тактовой частотой до 1200 МГц (и выше?). Имея превосходную производительность, высокую совместимость и низкий уровень шума, он становится лучшим выбором для всех любителей разгона. Этот кулер полностью оправдывает вложенные в него деньги. Его внешний вид знаком каждому, а значит, что его можно также использовать на стендах материнских плат, процессоров и прочих открытых для обозрения компьютерных железок.

Недостаток у Golden Orb один - несовместимость с Socket A процессорами.

Михаил Дегтярёв (aka LIKE OFF)
13/08.2000
