Гибридный ТВ-тюнер Compro VideoMate E800 с аппаратным сжатием MPEG 2 и интерфейсом PCI Express

Введение

Не так давно в нашем обзоре ТВ-тюнеров LifeView с интерфейсом PCI Express мы выяснили, какими отличительными особенностями будет обладать ТВ-тюнер ближайшего будущего. Это будет устройство с интерфейсом PCI Express 1x, скорее всего гибридное, с поддержкой DVB-T в High Definition. Сегодня у нас в лаборатории находится ТВ-тюнер, который вполне удовлетворяет заданным критериям, и может в полной мере называться ТВ-тюнером следующего поколения. Это модель VideoMate E800 от компании Compro. Вкратце, это гибридный ТВ-тюнер с аппаратным MPEG 2 сжатием, шиной PCI Express 1x и возможностью управления питанием компьютера, что позволит вам включать компьютер с пульта ДУ, включать и выключать компьютер по расписанию для облегчения запланированной записи. Кроме того, эта модель построена на элементной базе Conexant, теперь уже достаточно редкой для ТВ-тюнеров, продающихся в России. Ну что же, приступим.

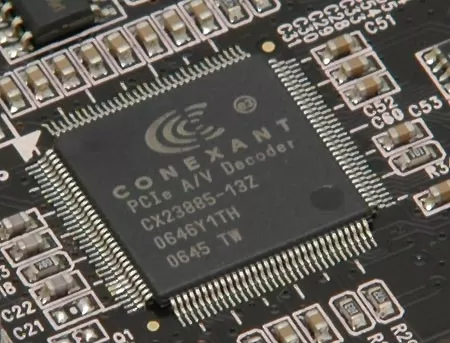

Conexant CX23885

Большинство внутренних ТВ-тюнеров, продаваемых сегодня в России, построены на чипах Philips SAA713x предыдущего поколения. Модели с интерфейсом PCI Express используют чипы Philips SAA7162, достаточно мощное и гибкое, но дорогое решение с четырьмя цифровыми входами, позволяющими создавать до 20 различных комбинаций аналоговых входов и четыре цифровых потока на выходе.

Чип четвёртого поколения, Conexant CX23885 не может похвастаться такой гибкостью, как Philips SAA7162, но и создавался он для использования в более доступных устройствах. Он имеет 10-битный АЦП, поддерживает интерфейс PCI Express 1.0a и PCI Express 1.1.  Среди дополнительных возможностей - поддержка компонентного входа, встроенный фильтр анти-алиасинга, поддержка аудио формата TriVox (три голосовых дорожки, например, для обеспечения вещания на трёх языках). В чип встроены 18-битные аудио кодеки, имеется поддержка стереозвука формата NICAM, что важно для России.

Таким образом, можно сказать, что в чипе CX23885 есть всё, что нужно для современного ТВ-тюнера среднего класса. Без излишеств, конечно, но и без каких-то явных минусов. Ну а теперь пришло время посмотреть на продукт, построенный на базе этого чипа.

Compro VideoMate E800

Мы только что выяснили, что чип Conexant CX23885 предназначен для ТВ-тюнеров среднего класса. Но Compro VideoMate E800 нельзя отнести к подобным устройствам. Во-первых, эта модель имеет встроенный аппаратный MPEG 2 кодировщик, что делает её совместимой с Windows Media Center (в том числе и редакцией под Vista). Во-вторых, этот гибридный ТВ-тюнер имеет дополнительные возможности управления питанием компьютера, выделяющие его среди остальных. Производитель подчёркивает возможность использования ТВ-тюнера для качественного видеозахвата - в комплекте с устройством поставляется кабель для компонентного подключения и программное обеспечение для подготовки и записи DVD. Ну и, естественно, розничная цена в районе 105$ на момент подготовки статьи никак не позволяет говорить о чём-то среднем.

Характеристики Compro VideoMate E800

• Интерфейс PCI Express 1x

• Гибридный ТВ/FM приёмник Xceive XC3028ACQ

  • Поддержка цифрового телевизионного и радио вещания в формате DVB-T

  • Поддержка HDTV (1080i/720p) для цифрового вещания

  • Поддержка аналогового вещания стандартов PAL/SECAM/NTSC

  • Поддержка стереозвука в форматах NICAM, A2/Dual-FM, EIAJ и SAP

  • Встроенный радио приёмник всего FM диапазона со стерео звуком

• Запись

  • Аппаратный MPEG-1/2 кодировщик Conexant CX23417-11Z

  • Компонентный видеовход 480i/576i

  • Поддержка сторонних кодеков при записи с аналогового источника

  • Возможность прямой записи на CD/DVD диск

  • Возможность разбиения файлов при записи

• Просмотр

  • Режим "картинка в картинке" с поддержкой 4 источников (можно выбрать цифровые каналы или видеозаписи)

  • Многоканальный предпросмотр

  • Режим "сдвиг во времени", TimeShift с использованием аппаратного MPEG-кодировщика

  • Возможность установить видео в качестве обоев рабочего стола

• Пульт дистанционного управления

• Управление питанием компьютера

  • Включение и выключение компьютера при записи по расписанию

  • Включение и выключение компьютера с пульта ДУ

  • Поддержка режимов энергосбережения S3 и S4

• Поддержка операционных систем Microsoft Windows XP/MCE2005/Vista (x86 и x64)

Нет, это не тот случай, когда покупатель будет покупать "что-то лишь бы было". Такую модель будут выбирать и сравнивать с конкурентами. И как обычно человека встречают по одёжке, так и мы встретим тюнер по комплекту поставки.

Полностью русифицированная коробочка содержит внутри:

• Сам ТВ-тюнер Compro VideoMate E800

• Пульт дистанционного управления с батарейками

• Кабель-разветвитель для подключения A/V аппаратуры к тюнеру

• FM-антенна

• Переходник для подключения коаксиального кабеля через F-разъём

• ИК-датчик для пульта ДУ

• Низкопрофильная планка

• Кабель для подключения к разъёму питания материнской платы

• Компакт-диск с драйверами и утилитами Compro

• Компакт-диск с полной версией Ulead DVD MovieFactory4 SE

• Руководство пользователя на русском языке

Про комплектацию можно сказать одно слово "отлично", и этого будет достаточно. Здесь есть всё, что нужно для начала работы с ТВ-тюнером. Ну а раз добавить больше нечего, перейдём к рассмотрению конструкции ТВ-тюнера.

Конструкция Compro VideoMate E800

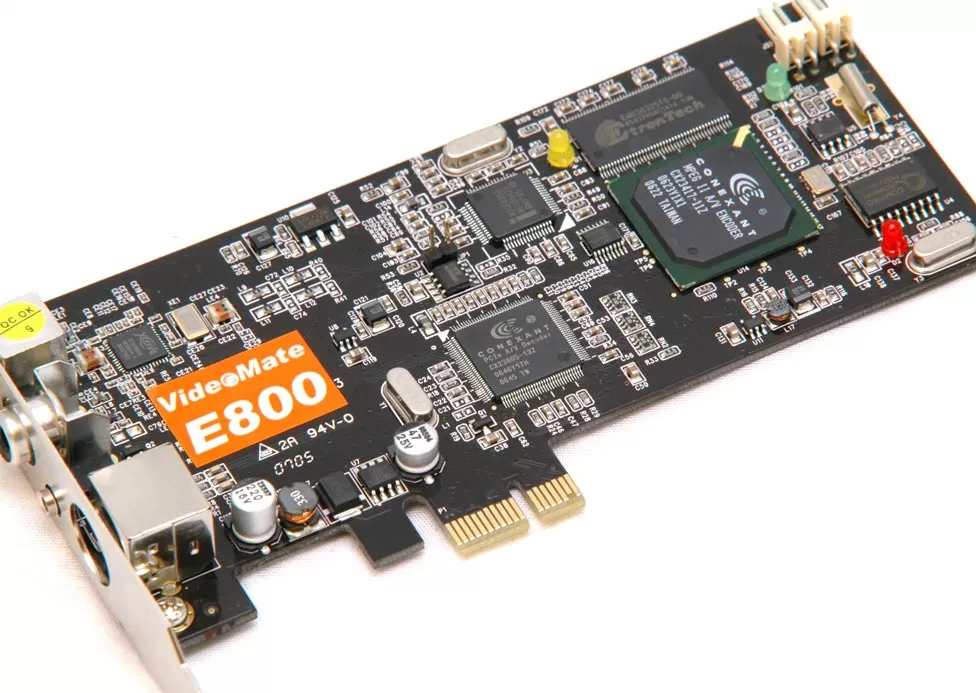

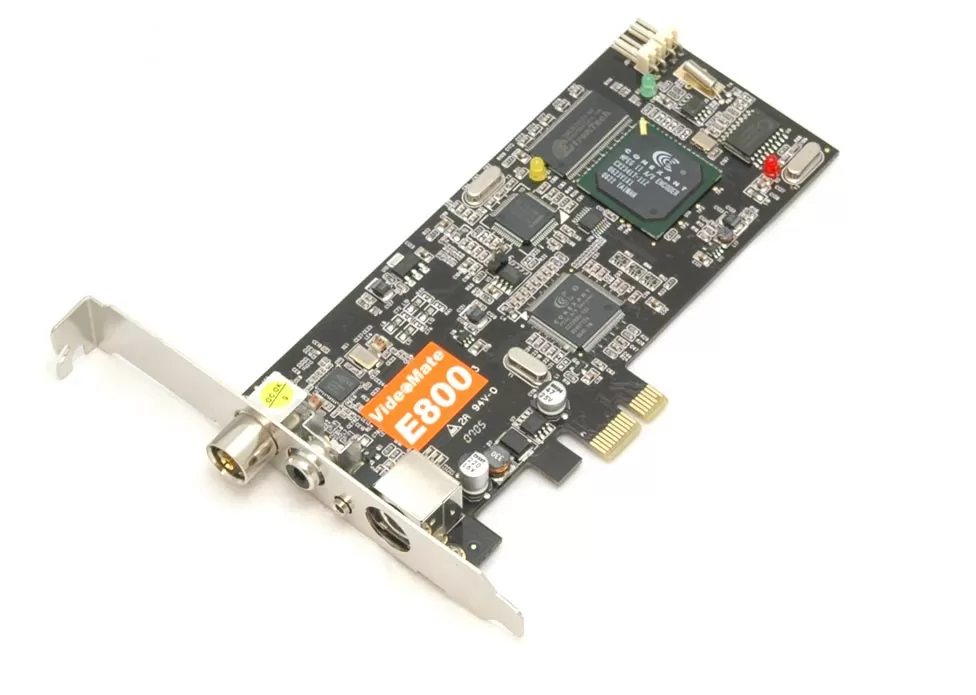

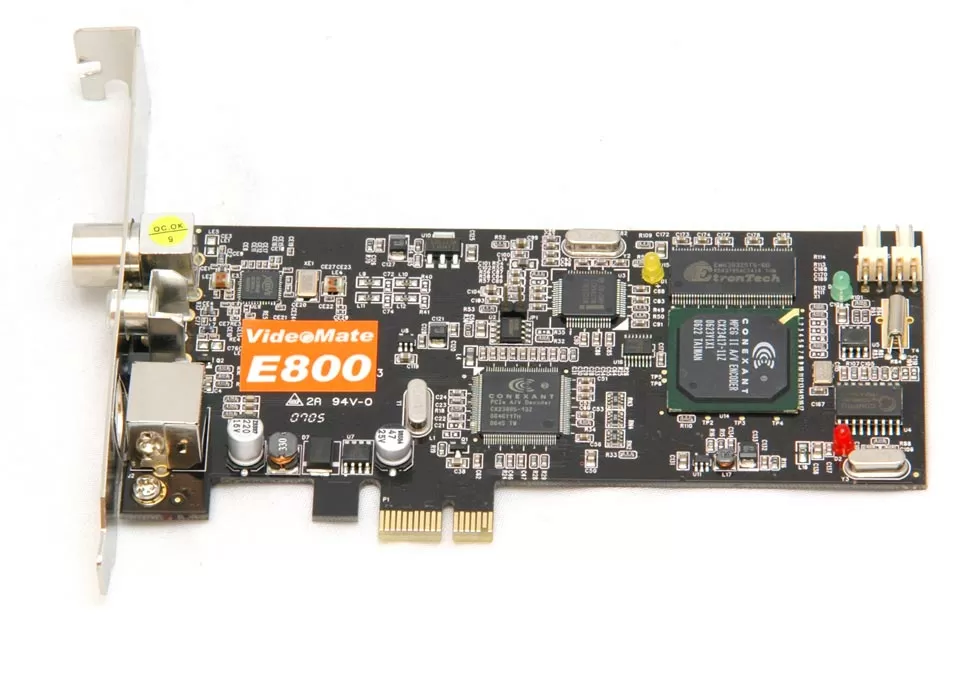

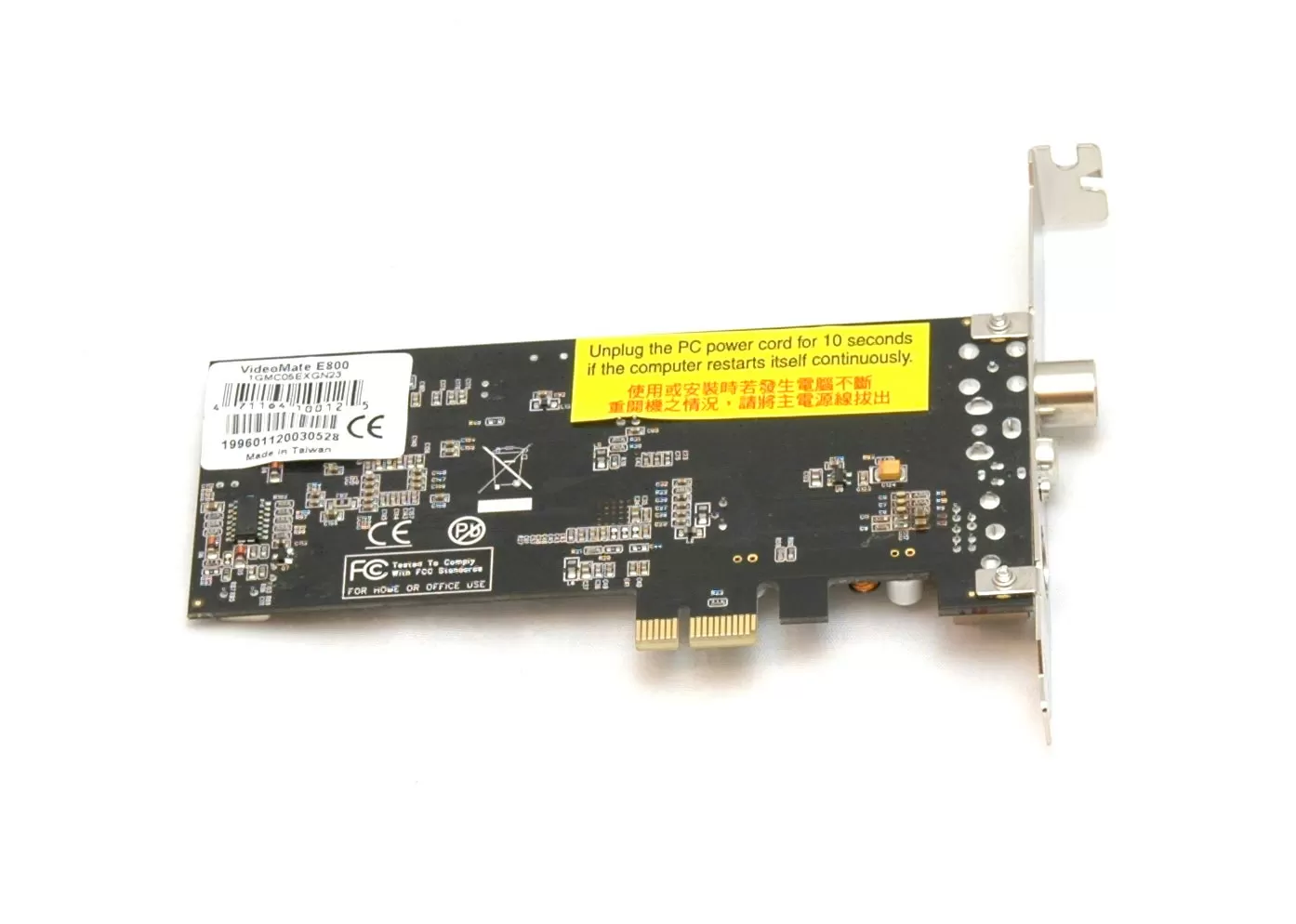

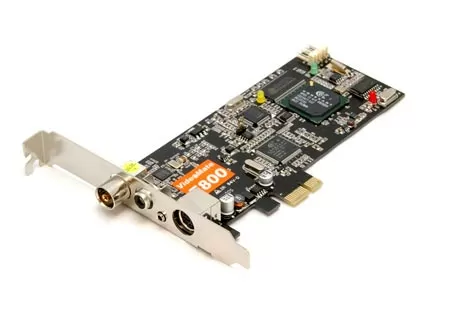

Внешне ТВ-тюнер Compro VideoMate E800 выглядит достаточно современно. Низкопрофильная плата размерами 140x70 мм, покрытая чёрным лаком с ярко-оранжевой наклейкой "E800" явно рассчитана на то, чтобы притягивать взгляды покупателей, стоя на витрине. Плотно расположенные чипы, разъёмы подключения кабеля питания и светодиоды делают эту плату скорее похожей на устройство видеозахвата, чем на ТВ-тюнер.

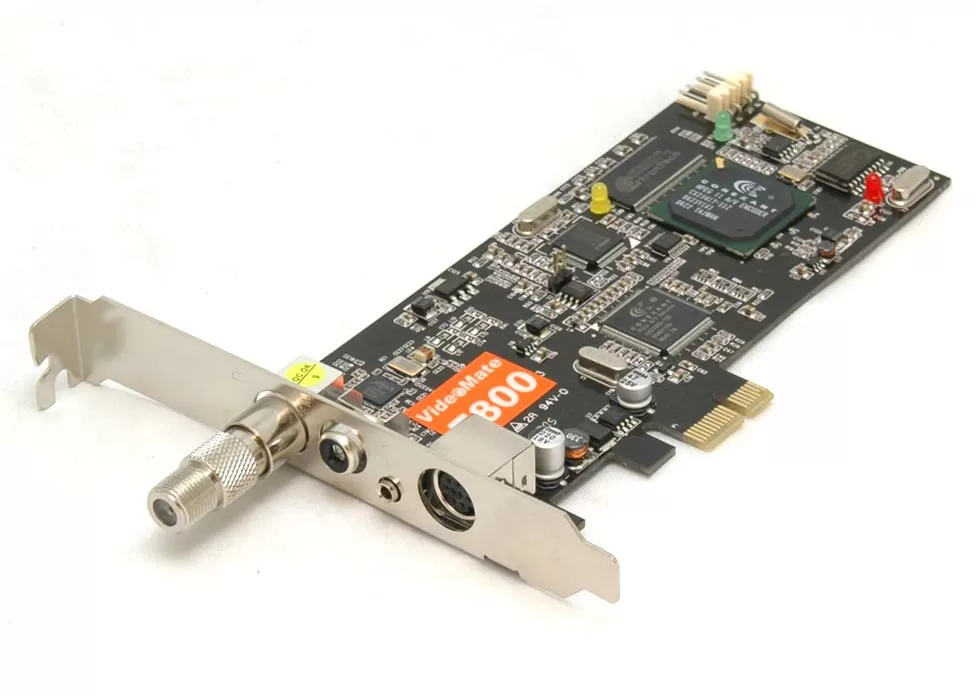

Ради того, чтобы сделать плату совместимой с низкопрофильными корпусами, производитель сократил количество гнёзд на задней панельке. Здесь расположены (слева направо, сверху вниз):

• Гнездо для ТВ-антенны

• Гнездо для FM-антенны

• Гнездо для подключения ИК-датчика

• 9-контактный разъём Mini-Din для подключения аудио/видео техники

При желании установить ТВ-тюнер в 2U корпус, вы можете заменить заднюю панельку на низкопрофильную, поставляемую в комплекте. Подключение аудио/видео техники производится с использованием кабеля-разветвителя, подключающегося к 9-контактному разъёму ТВ-тюнера.

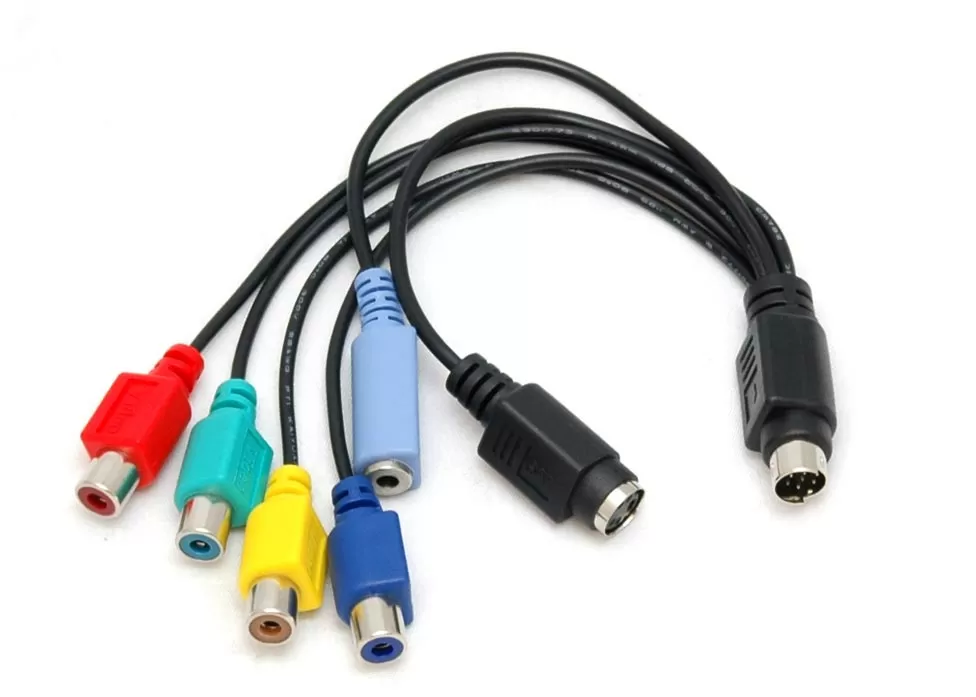

На этом кабеле находятся следующие разъёмы:

• S-Video вход

• RCA видеовход

• 3.5мм стерео гнездо аудио входа

• Три RCA разъёма компонентного входа

В соответствии с современными тенденциями, ТВ-тюнер не имеет аудио выходов, как внешних, так и внутренних, передача звука осуществляется только по интерфейсной шине.

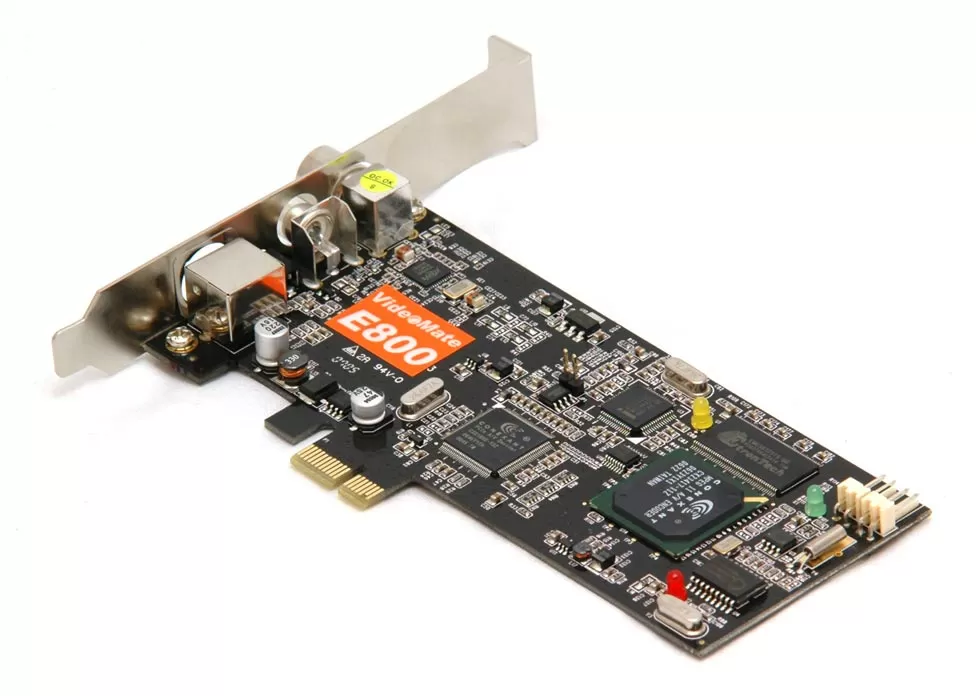

На плате установлены три светодиода: красный, жёлтый и зелёный. Этот "светофор" сигнализирует соответственно о приёме сигнала с ПДУ, приёме DVB-T и подаче питания на плату. Кому это нужно, остаётся под вопросом.

В верхнем правом углу платы располагаются два разъёма для сквозного подключения ТВ-тюнера к разъёму Power_sw материнской платы и кнопке питания корпуса. Если вы не планируете использовать включение компьютера ТВ-тюнером, вы можете не подключать эти кабели. В спецификациях платы не сказано о возможности включать компьютер сигналом интерфейса, без использования дополнительных кабелей, как это могут ТВ-тюнеры BeholdTV 6-й серии.

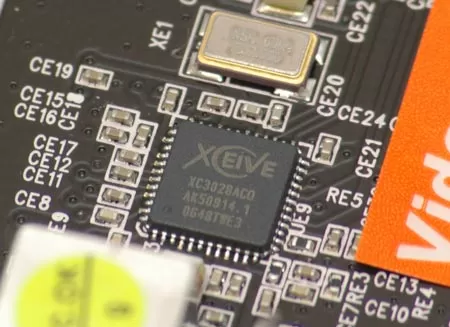

ТВ-тюнер использует современный, одночиповый ВЧ-блок Xceive XC2038ACQ.

Мы уже встречались с этим ВЧ-блоком в мобильных тюнерах AverTV Hybrid+FM Cardbus и Pinnacle PCTV Hybrid Pro Stick. Теперь у нас есть отличная возможность проверить, как он поведёт себя на более просторном пространстве платы десктопного ТВ-тюнера.

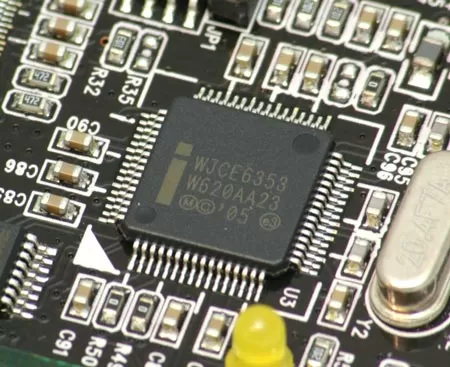

За обработку DVB-T отвечает демодулятор Intel CE6353.

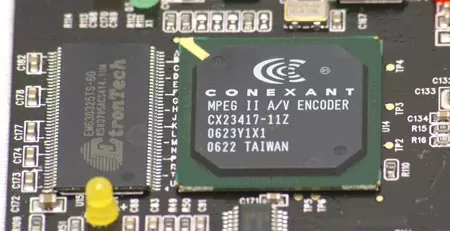

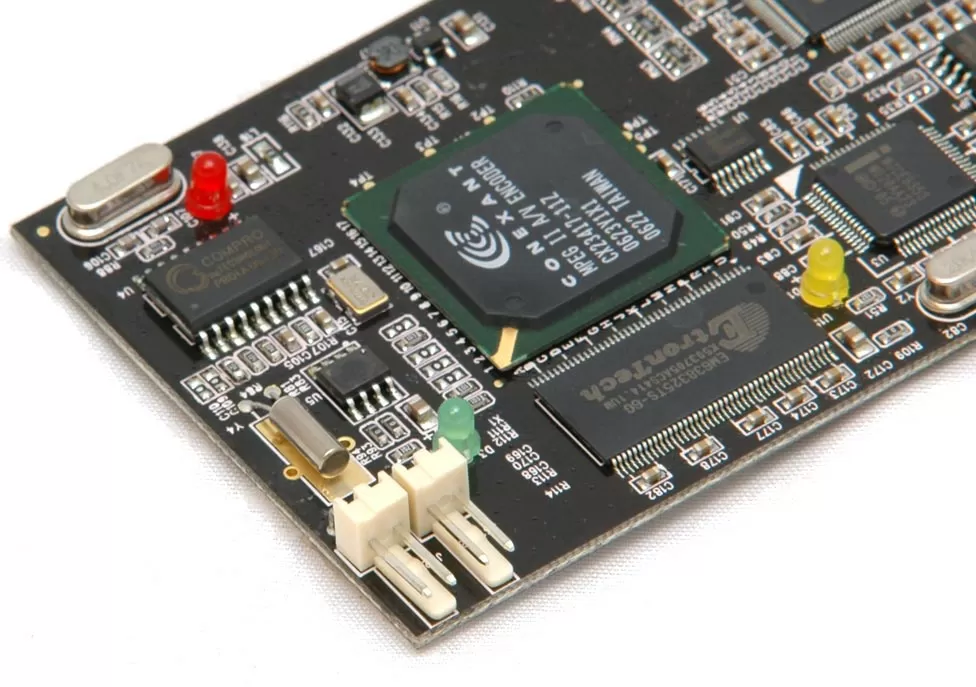

MPEG-II кодировщик Conexant CX23417-11Z - относительно новое решение. Этот чип лишён PCI моста, ненужного в данной плате. В качестве буфера для этого кодировщика установлен один чип памяти EtronTech объёмом 8 Мб. Так как кодировщик не имеет моста, то этот чип может не использоваться в случаях, когда его функции не нужны. Например, при просмотре передач под "родным" программным обеспечением. Или при записи со своим кодеком.

Ну а про сам чип Conexant CX23885 мы уже говорили в самом начале статьи. Осталось добавить про пульт дистанционного управления.

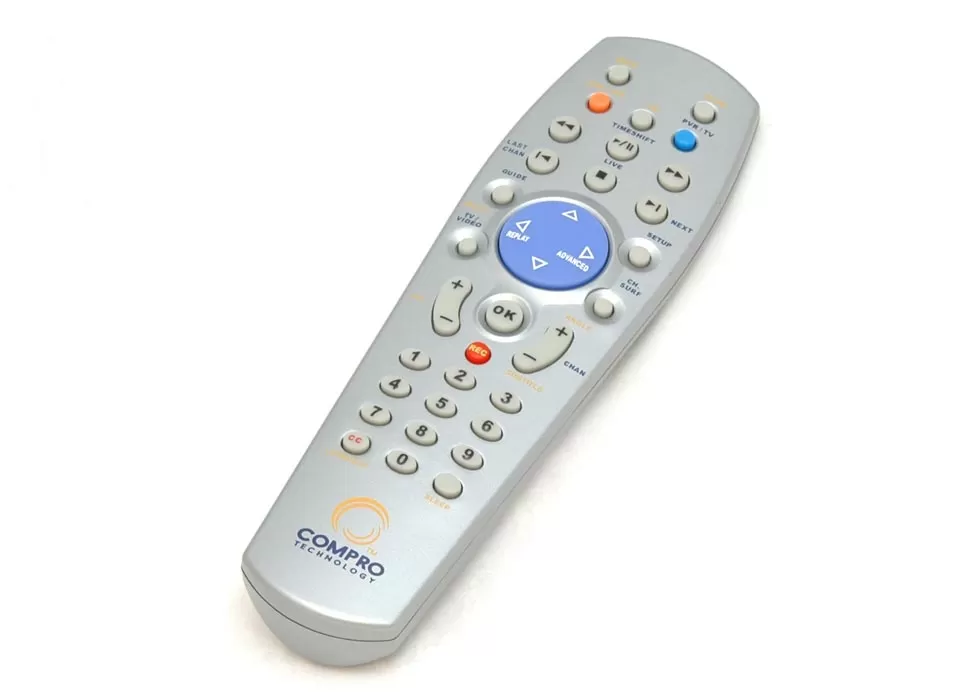

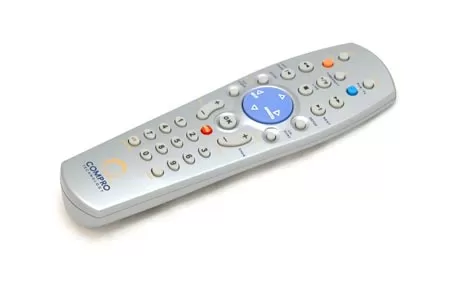

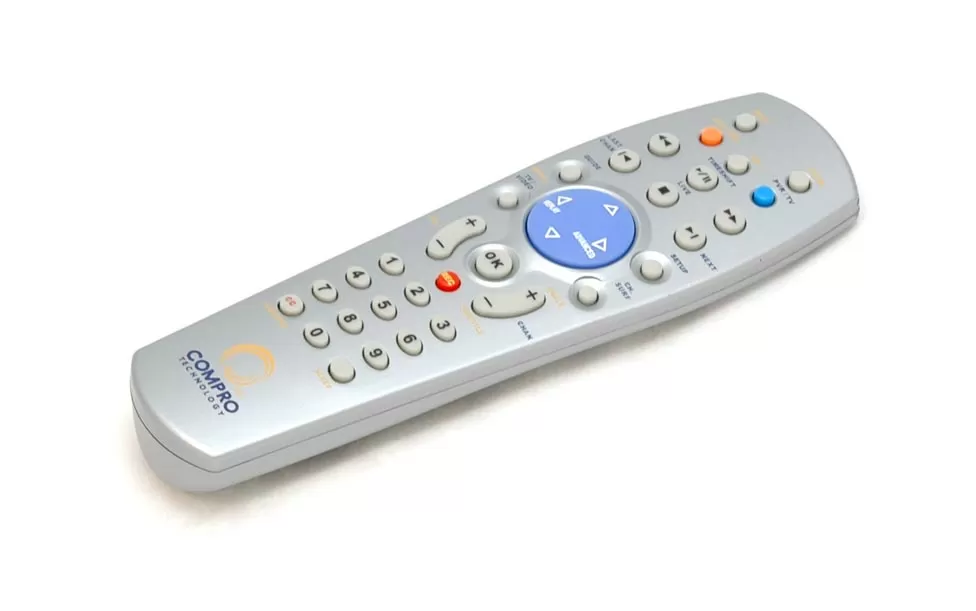

Пульт имеет очень удобную компоновку и продуманную эргономику. Изогнутые кнопки переключения каналов и регулировки громкости, большой кружок для навигации по меню, циферные клавиши смещены в нижнюю часть, а управление воспроизведением - в верхнюю. Но пульт имеет явный недостаток - неинформативность нажатия кнопок. На ощупь трудно понять, произошло ли нажатие того самого синего кружка, качелек регулировки громкости и переключения каналов, а так же существенной части других кнопок.

При такой стоимости ТВ-тюнера, при заявлении о совместимости с Media Center и Windows Vista, хорошим тоном было бы включить в комплект поставки MCE-совместимый пульт ДУ, как поступила компания Pinnacle. Правда, это увеличило бы стоимость Vista-версии VideoMate E800 ещё долларов на 50-60.

Когда подготавливался этот обзор, компания Compro представила свой первый ТВ-тюнер с пультом ДУ под Windows Vista Media Center, модель M5F PCI.

Инсталляция

Начнём с установки "родного" программного обеспечения Compro. Мы будем устанавливать ТВ-тюнер на компьютер следующей конфигурации:

• CPU - Intel Pentium 4 2.8 GHz

• GeForce 7300GT, 256Mb

• RAM - 1024 Mb DDR-II

• 250 Gb HDD S-ATA Maxtor MAXLINE III

• О/С - Windows Vista Ultimate Edition x86

Рейтинг встроенного бенчмарка Windows Vista для этой платформы составляет 4.5 балла. Для тестирования с официального сайта Compro были скачаны и установлены:

• Драйвер - 6.0.102.6 WHQL

• Приложение ComproDTV - 3.0.5.5

Инсталляция прошла без сучка и задоринки, и пару минут спустя, в меню "пуск" появились иконки запуска программ ТВ-тюнера, а рядом с часами, в системном трее - две иконки запущенных сервисов (ПДУ и запись по расписанию). Для просмотра ТВ и прослушивания FM-радио Compro использует две разных программы - ComproDTV и ComproFM. Традиционно, мы рассматриваем только телевизионную часть программного обеспечения.

Интерфейс программы имеет стандартную компоновку: небольшая панель управления и окошко, в котором воспроизводится ТВ-передача. Интерфейс панели управления, мягко говоря, удивляет своей необычностью: маленькие "плоские" пиктограммы кнопок, не совсем обычный крестик управления, и слишком много пустого, неиспользуемого пространства. При запуске программа сразу предложила произвести настройку каналов, чем помогла избавиться от эффекта "как баран на новые ворота".

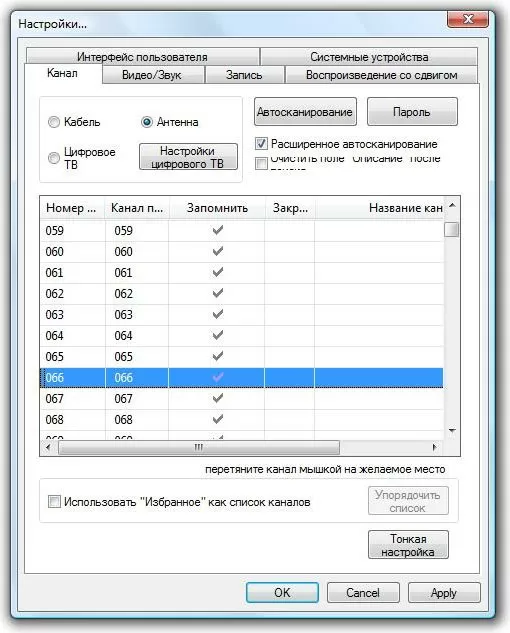

Родной софт использует два алгоритма настройки каналов - сканирование сетки частот и сканирование всего диапазона. При этом, на каждый из трёх типов сигнала (цифровой, аналоговый кабельный и аналоговый эфирный) создаётся свой список найденных каналов. При использовании сканирования сетки частот, ТВ-тюнер обнаружил все 17 доступных на момент тестирования каналов, правда, каждый из них имел от 2 до 4 братьев-близнецов, плюс - десяток каналов-призраков. В итоге, список пришлось вычищать. Каждый канал вы можете индивидуально подстроить по частоте, что, впрочем, не пригодилось. Ну а при использовании сканирования всего частотного диапазона, тюнер нашёл больше сотни несуществующих каналов, чем доказал, что данный способ для использования в наших условиях не применим.

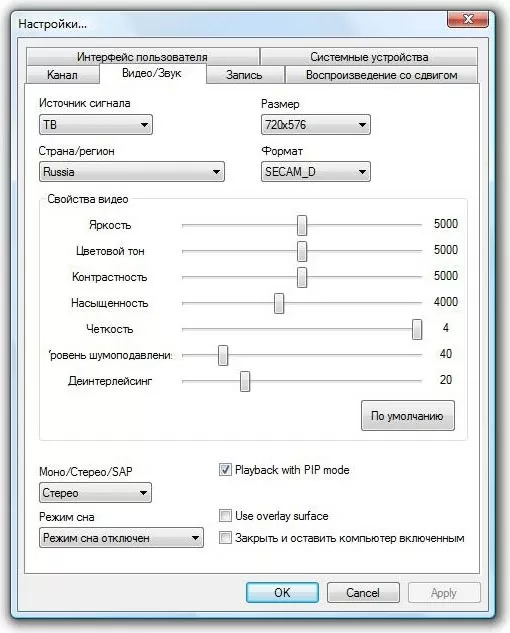

Настройки качества картинки, формата сигнала и звука вынесены на отдельную закладку. Соответственно, они влияют на все каналы. Вы не можете выбрать тип сигнала индивидуально или настроить индивидуально звук, что может быть полезно в случае неуверенного приёма.

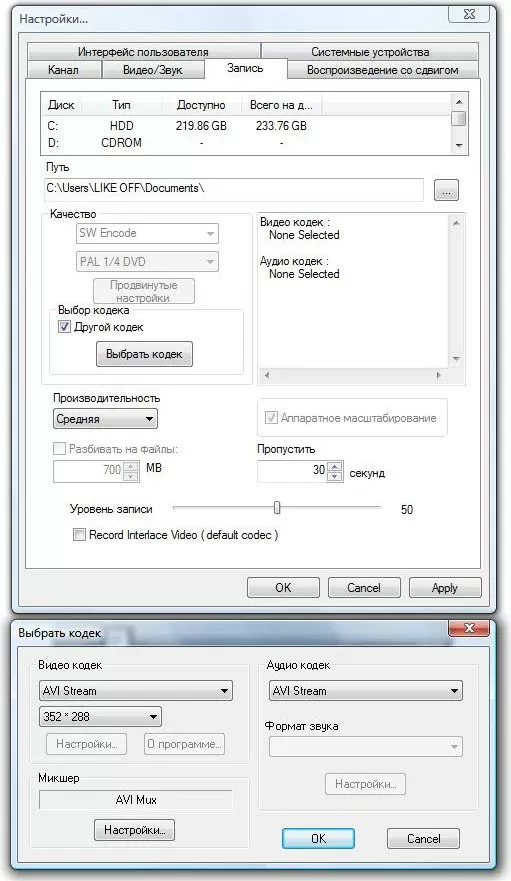

В закладке с настройками записи очень удобно выбирается использование аппаратного кодировщика или программного, в том числе и со сторонними кодеками.

В настройках интерфейса вы можете выбрать фиксированное соотношение сторон монитора, окна просмотра, а так же настроить максимальное количество окон, используемых в режиме "картинка в картинке".

Вернёмся к самому программному обеспечению и произведём замер его скорости работы с настройками по-умолчанию. Итак, запуск ПО, от времени нажатия на иконку до появления картинки со звуком - 6 секунд, переход в режим TimeShift - 4 секунды, выход из программы - менее 1 секунды. Расстраивает только время запуска и перехода в сдвиг во времени.

OSD-меню так же сделано негармонично - слишком громоздкое по сравнению с панелью управления, а на развёрнутом на весь экран окне, буквы просто гигантские.

Программа ComproDTV 3 не отличается стабильностью, и буквально через 10 минут тестирования, мы натолкнулись на странный глюк - на экране появилась зелёная полоса. Помог только перезапуск программы.

А вот функция предпросмотра сделана наоборот, очень удобно, прямо как на автономных ТВ-тюнерах.

Правда, вместо присвоенных имён каналов, почему-то выводятся их номера, что сбивает с толку.

Суммарно можно сказать, что родное программное обеспечение Compro не может похвастаться ни продуманным дизайном, ни функциональностью, ни стабильностью. Поэтому для пользователей современных компьютеров, желающих приобрести именно Compro VideoMate E800, возможно, предпочтительнее будет использование Windows Vista Media Center.

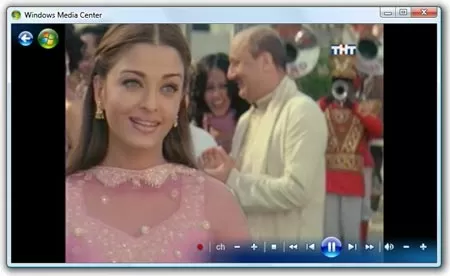

Под Windows Vista Media Center никаких проблем с установкой и настройкой не возникло. ТВ-тюнер нашёл только те каналы, которые действительно транслируются, никаких "призраков" или "двойников" не было найдено. Работа ТВ-тюнера под Media Center намного приятнее - нет здесь ни задержек при переходе в режим сдвига во времени, ни мелких элементов панели управления. Не хватает, разве что, поддержки пульта ДУ. Но она точно будет в других, более новых ТВ-тюнерах компании.

Качество

Поговорим о качестве. Наши тесты неоднократно доказали, что как правило, качество изображения под "родным" софтом ТВ-тюнеров и под Windows Vista Media Center отличается, причём в пользу последнего. Причина - в использовании фильтров сглаживания картинки 3D-движком самой видеокарты. Но есть исключения, например, программное обеспечение BeholdTV, которое так же использует 3D-часть видеокарты под Vista для вывода изображения. ТВ-тюнер Compro так же показал более высокое качество именно под родным программным обеспечением, без использования оверлейных поверхностей.

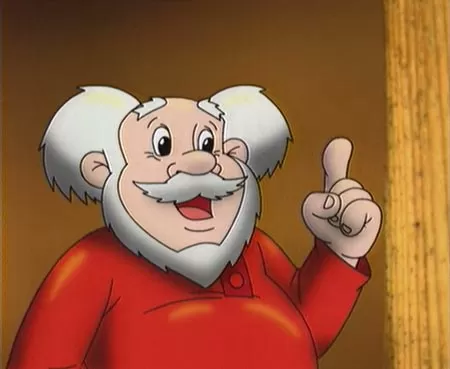

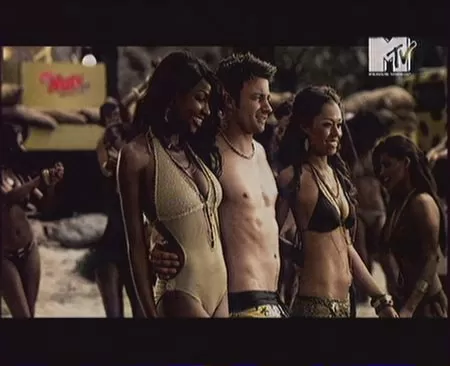

Качество некоторых каналов можно смело называть идеальным. Никаких помех, никаких артефактов изображения. Оценка "отлично" (более подробно о критериях оценки качеств смотрите в статье "Сравнение девяти ТВ-тюнеров с интерфейсом PCI").

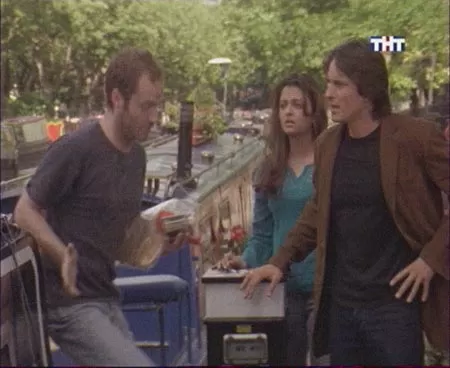

Но только 4 канала заслуживали оценки "отлично". Ещё 4, а имено - ТНТ, Россия, DTV и СТС отображались с качеством, заслуживающим оценки "среднее".

Качество остальных 9 каналов под родным софтом заслуживало оценки "хорошо". Если выставлять тюнеру суммарную оценку за качество найденных каналов, то получается твёрдая четвёрка.

А вот под Windows Media Center каналы, которые показывались с отличным качеством, сдали свои позиции до уровня "хорошо". Остальные каналы, можно так сказать, остались без изменений по качеству изображения. Суммарная оценка - 3.7 балла по 5-балльной шкале.

Выводы

Как уже было сказано в начале статьи, ТВ-тюнер Compro VideoMate E800 продаётся в розницу по цене в районе 105$. Что получает пользователь за эти деньги? Прежде всего, громадный задел на будущее. Это гибрид аналогового и цифрового приёмника, да ещё и с аппаратным MPEG-кодировщиком, с поддержкой Win MCE, да и с новым интерфейсом PCI Express 1x. Плюс - компонентный вход и низкопрофильный дизайн, которым можно будет воспользоваться, когда вы захотите сделать из своего компьютера домашний медиа-центр в тонком корпусе, который вы сможете включать с пульта ДУ и на котором сможете настроить запись по расписанию из выключенного состояния.

Но с другой стороны, сыроватое и неудобное программное обеспечение, скорее всего, подстегнёт вас к поискам альтернативного решения, которым может стать Windows Media Center. Родной ПДУ скорее красив, чем удобен, а под Win MCE его придётся заменить на Windows-совместимый.

Что касается качества приёма, то ТВ-тюнер Compro VideoMate E800 может обеспечить как идеальную картинку на одном канале, так и средненькую на другом.

Получается, что Compro VideoMate E800 - очень неоднозначный ТВ-тюнер, и мне трудно сказать, кому именно подойдёт такое решение? Пожалуй, человеку, который хочет купить именно гибридный ТВ-тюнер с интерфейсом PCI Express и аппаратным MPEG-2 кодировщиком. Покуда таких решений очень мало, VideoMate E800, как олицетворение будущего, выглядит вполне в своей тарелке, не пугает даже высокая цена. Во всех остальных случаях, можно найти более доступную альтернативу, как производства компании Compro, так и других.

Кадр за кадром: Compro VideoMate E800

Михаил Дегтярёв (aka LIKE OFF)

30/10.2007
