Fractal Design Node 605 - обзор корпуса для сборки мощного HTPC

Сборка компьютера

В корпусе Fractal Design Node 605 мы собирали компьютер следующих конфигураций:

Конфигурация 1

Intel Core i7 975x
12 Gb RAM (6x2 Gb DIMM)
M/B Asus Rampage III Gene
Sapphire Radeon 7950
SSD A-Data 128 Gb
Cooler Master GeminIII S524
Cooler Master Silent Pro Gold 800 Wt

Конфигурация 2

Intel Core i7 820
8 Gb RAM (4x2 Gb DIMM)
M/B Asus Maximus III Gene
Sapphire Radeon 7770
SSD A-Data 128 Gb
Cooler Master GeminIII S524
Cooler Master Silent Pro Gold 800 Wt

Как вы видите, у нас в наличии было две конфигурации, одна помощнее в плане энергопотребления, вторая - попроще. Скажу сразу, что штатной вентиляции ни для первой, ни для второй системы не хватало, поэтому первое, с чего начали - это с установки вентиляторов. Над мосфетами материнской платы установили 2 вентилятора размерами 80x80x25 мм производства Thermaltake. При любом расположении CPU кулера, эти два «карлсона» отводят теплый воздух от самой проблемной зоны материнской платы, радиаторов мосфетов. К слову, левый вентилятор очень эффективно отводит горячий поток от видеокарты, и если поднести к нему руку после получаса жаркой игры, вы почувствуете буквально обжигающий поток.

Стандартные вентиляторы Fractal Design Node 605 выглядят красиво, работают тихо, но рекордов тишины не ставят. И при своих номинальных 1200 RPM работают достаточно шумно, так что установка Scythe Gentle Typhoon со скоростью 1150 RPM напрашивалась сама собой. Как результат - серьезное снижение шума на всех трех скоростях.

Правда, по умолчанию оба 120-мм вентилятора Node 605 засасывают воздух внутрь корпуса, и возникает вопрос, куда же ему деваться? Видеокарта даже с установленной штатной турбиной такой объём просто не выведет, да и от 80-мм вентиляторов над мосфетами толку не много. При штатной схеме охлаждения в обоих конфигурациях горячий воздух циркулировал между областью процессора и задней стенкой видеокарты.

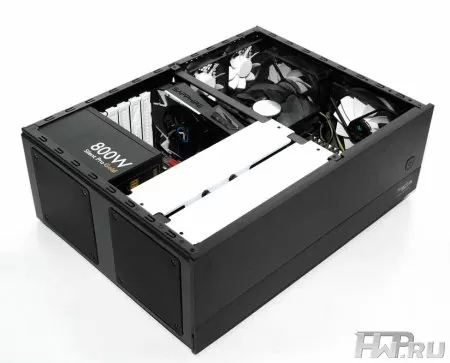

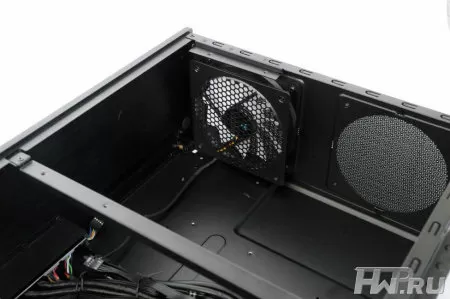

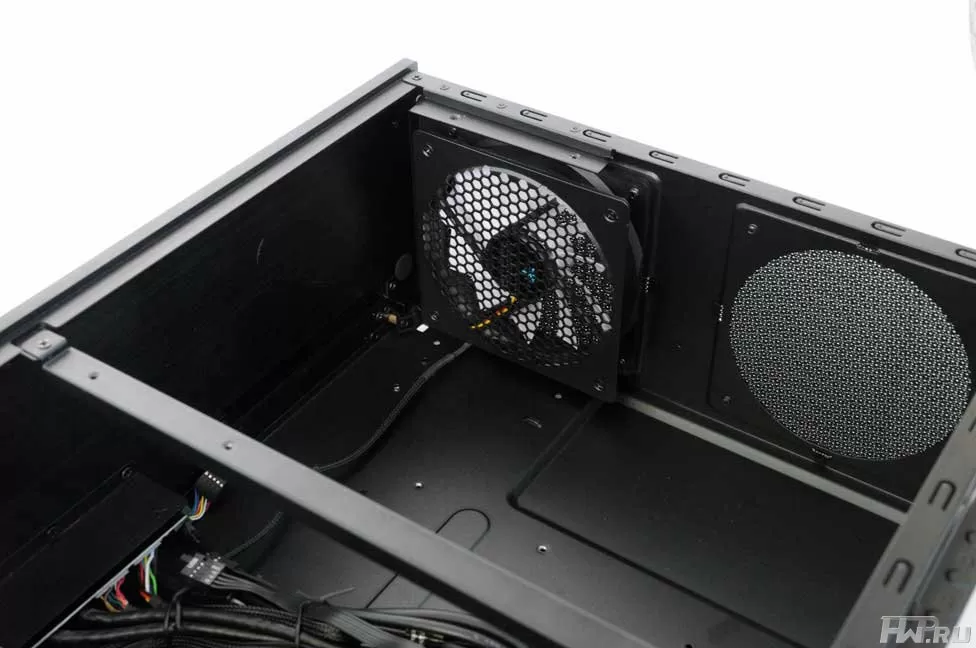

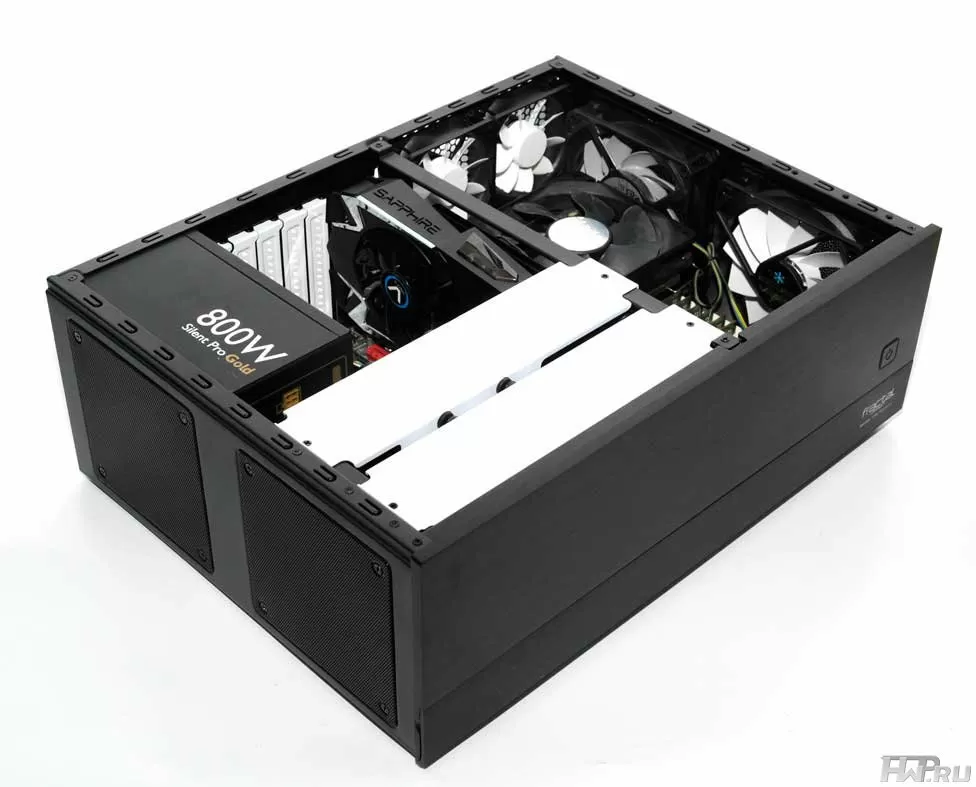

Опытным путем было выяснено, что лучше всего переставить верхний вентилятор, чтобы он выводил горячий воздух наружу. Получилась стандартная «продувная» схема, на которой холодный воздух заходит в корпус слева, а выходит справа и сзади. Мощность 80-мм вентиляторов можно установить на минимальную, так как их задача - не допускать скопления горячего воздуха у задней стенки видеокарты и над радиаторами схемы питания материнки. Дополнительно мы решили поставить 120-мм вентилятор на на последнем пустующем месте, справа в корпусе. Правда, стоит учитывать, что он устанавливается впритык к материнской плате, а на Asus Maximus III Gene лопасти уже цепляются за защелку разъема питания +12V. Особой производительности от него не требуется, поэтому можно использовать и тонкую модификацию.

В Node 605 нет места для кабелей блока питания, поэтому лучше всего они прячутся между первым лотком и лицевой панелью корпуса. Учтите, что чем больше винчестеров вы установите, тем хуже будет охлаждение корпуса, поэтому для игрового железа оптимально будет остановиться на одном SSD или 2.5-дюймовом HDD. Жаль, что лоток нельзя снять вовсе, чтобы не мешать воздушному потоку. Кабели +12V для материнской платы лучше всего прокладываются под видеокартой, так что все равно придется выбирать блок питания с длинными кабелями.

В принципе, при замене двух штатных вентиляторов Node 605, установке пары дополнительных 80-миллиметровых и одного 120-миллиметрового возле процессора, удалось добиться стабильной работы игровой конфигурации с процессором мощностью 130 Вт и видеокартой мощностью 260 Вт. Небольшой пробег по Бостону в Assassin Creed III приводил к тому, что из корпуса выходил раскаленный воздух, а бесшумным оставался только блок питания, не участвующий в общей схеме воздухообмена.

Вторая, более «мягкая» конфигурация с 80-Ваттными процессором и видеокартой в таком корпусе работали очень тихо. Видеокарта практически всегда оставалась холодной, а её вентилятор редко разгонялся выше 25%. Корпусные «карлсоны» работали на минимальной скорости, и только кулер на процессоре время от времени нарушал эту идилию, так что пожалуй, если сбросить с процессоре еще 10-15 Ватт, можно было бы достичь постоянной работы всех вентиляторов на минимальной скорости при любой нагрузке.

При сборке игровой конфигурации в корпусе Fractal Design 605 мы рекомендуем использовать материнскую плату формата Micro ATX с поддержкой SLI/Crossfire, устанавливать видеокарту в максимально дальний от процессора слот, по возможности использовать один SSD диск и модули памяти без радиаторов и теплообменников, и все это - при установке компьютера на поверхности стола, тумбы или стойки. Если же вы устанавливаете его внутрь тумбы, где сзади, слева и справа будут стены, то подбирайте более экономичный процессор.

Простые конфигурации с 4-ядерными процессорами, видеокартами начального уровня, одним или двумя жесткими дисками, собираются во Fractal Design Node 605 без каких-либо проблем или особенностей сборки - все просто до скукоты. В работе с двумя-тремя винчестерами корпус не вибрирует, не резонирует, его стены прекрасно глушат шумы и долго противодействуют пыли и отпечаткам пальцев.

Цена вопроса

Средняя розничная стоимость Fractal Design Node 605 составляет 5250 рублей. Для HTPC корпуса под материнские платы стандарта ATX это нормальная цена, не дорого и не дешево. Более дешевые Silverstone Grandia GD-0x, которые любят сравнивать с рассматриваемым нами, поддерживают платы стандарта MicroATX и меньше.

Выводы

Fractal Design Node 605 - это корпус с не очень обычной компоновкой для тех людей, кто мыслит современно. Он даст вам возможность установить 4 винчестера, 7 плат расширения, мощный блок питания, прекрасно понимая, что скорее всего вы делать это не будете - ну откуда в современном ПК целых 7 плат? Куда важнее его сдержанный дизайн с толстенной лицевой панелью, качественная сборка, благородная черная окраска снаружи и изнутри, встроенный но скрытый картидер и USB 3.0 порты на лицевой панели.

Что касается схемы охлаждения, возможно на конфигурациях с меньшим энергопотреблением она показала бы себя молодцом, но так - она заставляет браться за отвертку. Да и фильтров для вентиляторов, заявленных на сайте производителя, мы так же не увидели. Пожалуй, больше придраться не к чему, и при огромном количестве на полках китайских корпусов с пластиковыми лицевыми панелями, 80-мм вентиляторами охлаждения, светящимися логотипами и открытыми отсеками для DVD-приводов, любой такой корпус, как Fractal Design Node 605, заслуживает отдельного внимания со стороны ценителей стиля и технологичности.

Официальный сайт Fractal Design http://www.fractal-design.com/

Михаил Дегтярёв (aka LIKE OFF)
22/01.2013
