Fractal Design Node 605 - обзор корпуса для сборки мощного HTPC
Итого, в корпусе установлено 2 вентилятора размерами 120х120х25 мм, подающие воздух внутрь корпуса, имеется место для установки двух 80-мм вентиляторов, а так же одно пустующее место, куда при желании можно установить 120-мм вентилятор, но с некоторыми ограничениями. Давайте поговорим об охлаждении чуть позже, а пока что продолжим рассказывать про дизайн.

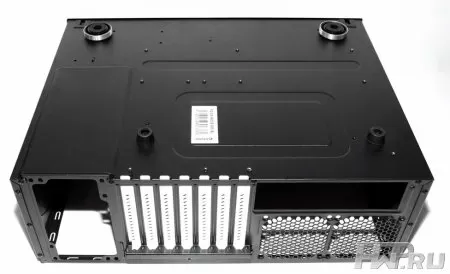

Любой HTPC корпус такого формата должен быть установлен на круглые блестящие ножки, но часто производители идут на хитрость, используя блестящие ножки только спереди, а сзади - обычные, резиновые. К сожалению, Fractal Design Node 605 - не стал исключением, и вызывает недоумение подобная экономия на «спичках».

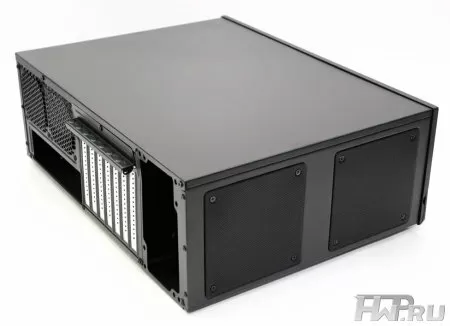

Посмотрим на корпус сзади. Компания Fractal Design всегда использует сочетания белого и черного цветов в корпусе, и особенно необычно выглядят заглушки для 7 возможных плат расширения, покрытые ярко-белым лаком. Это один из тех приятных моментов, когда понимаешь, что компания думала о тебе, кто собирает этот корпус, а не о твоих гостях, которые едва ли увидят его заднюю часть. Каждая заглушка и плата расширения фиксируются традиционными винтами, а сверзу еще и запираются дверкой, так же с винтиком. При всем этом, каждый винтик сзади - черный, в цвет корпуса, и такое внимание к мелочам вызывает неподдельную детскую радость и жаль, что такое встречается все реже и реже.

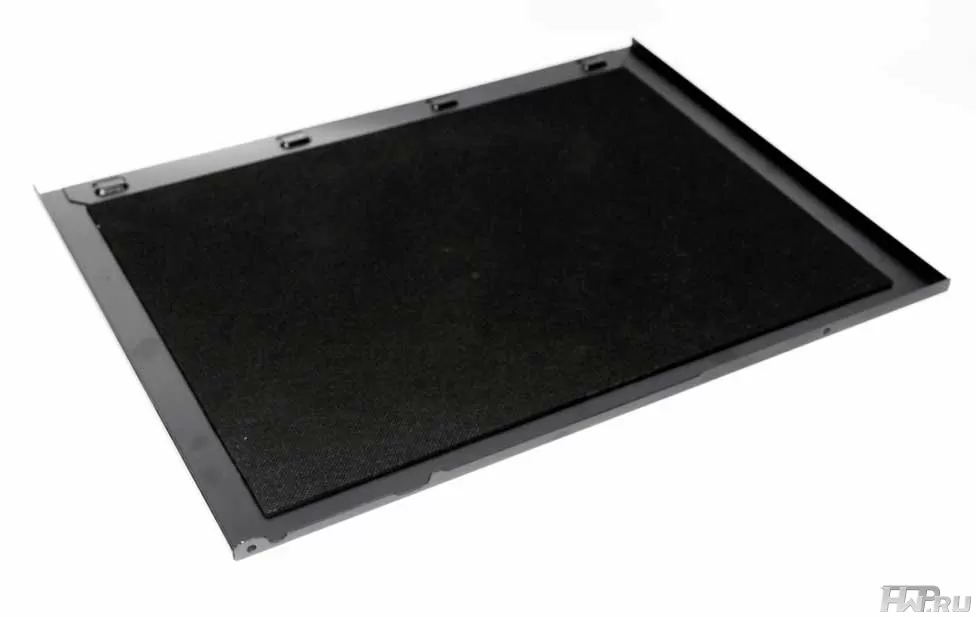

Откручиваем винтики и снимаем верхнюю крышку корпуса. Тут нас ждет ещё один сюрприз: на внутренней стороне крышки наклеен слой шумо-виброизоляции, благодаря чему у вас не возникнет ситуации, когда крышка сама по себе резонирует от, например, работающих вентиляторов. Плюс, эта «шумка» очень хорошо глушит работу кулеров CPU и видеокарт.

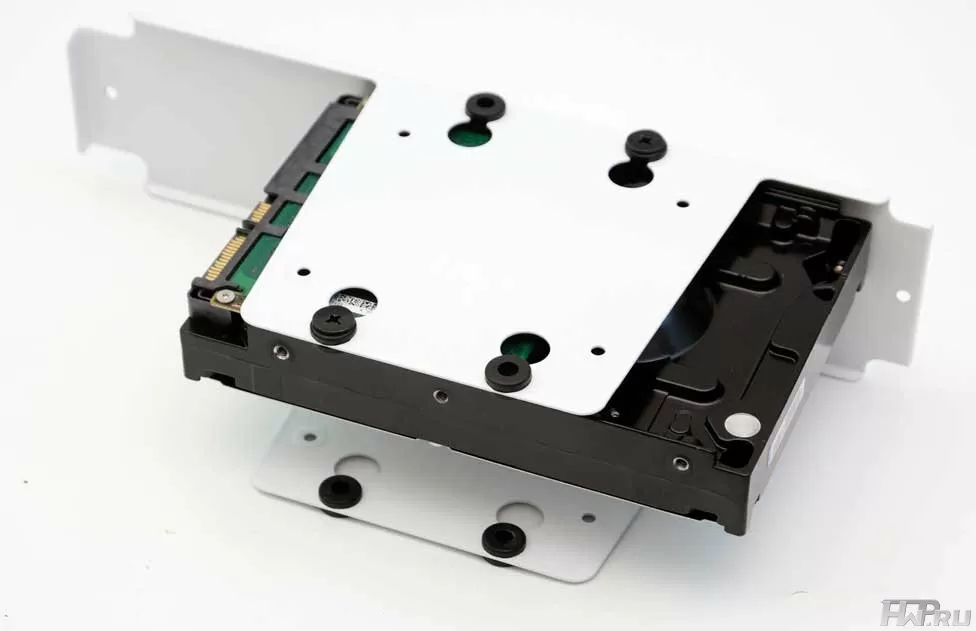

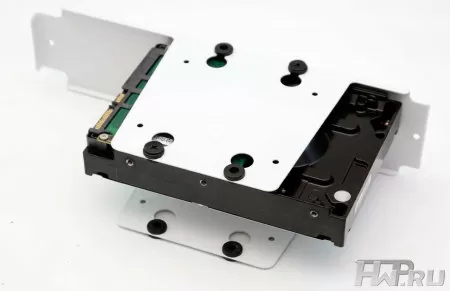

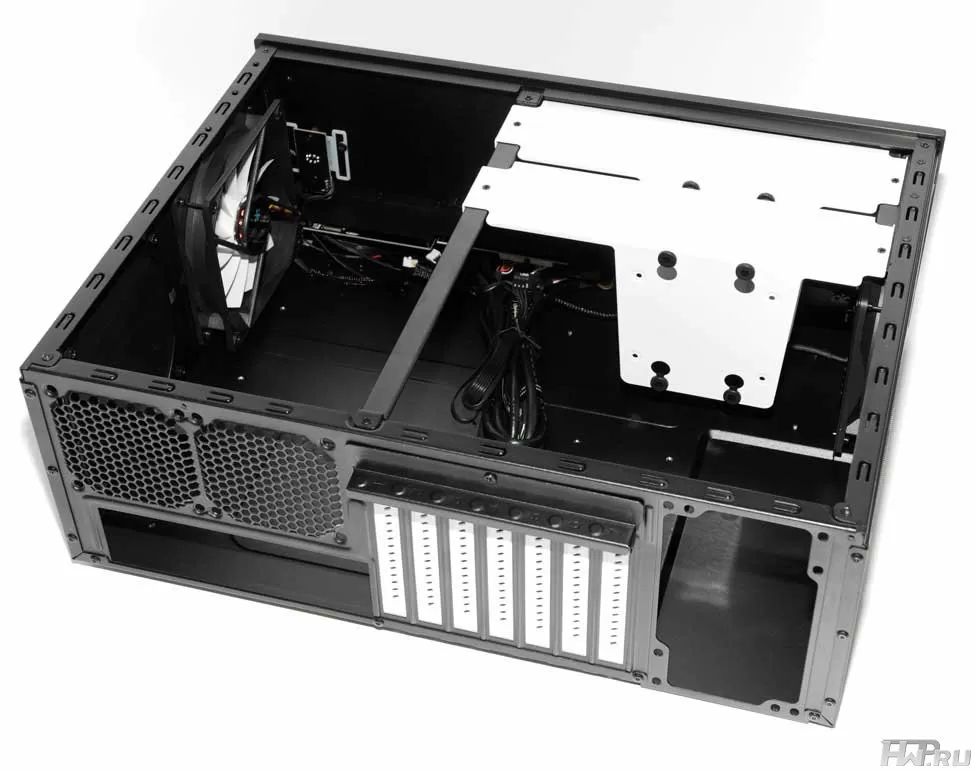

Отличительная особенность конструкции корпуса Fractal Design Node 605 - это расположение жестких дисков на съёмных лотках. Каждый такой лоток ярко-белого цвета крепится между боковой стенкой корпуса и центральным ребром жесткости. Каждый лоток рассчитан на установку двух жестких дисков формата 3.5 или 2.5 дюйма. Полноформатные HDD крепятся с использованием резиновых демпфирующих муфт, чтобы снизить передачу вибрации на корпус. Но вот если у вас есть вибрирующий ноутбучный жесткий диск - лучше замените его на новый.
Винчестеры располагаются перпендикулярно левому вентилятору и всегда обдуваются его потоком, так что за их перегрев можно не беспокоиться. Но подобная система расположения HDD привносит ограничения на использование полноформатных видеокарт, правда сразу обратим внимание - только на некоторых материнских платах. Если вы хотите использовать видеокарту длиной 280 мм (например Radeon 7950), то на таких платах вам придется смириться с наличием только одного жесткого диска в системе, будь то SSD или HDD. На большинстве же плат, где видеокарта устанавливается в первые два слота расширения, таких ограничений нет, что вы можете наблюдать на фото ниже. Правда, вторую такую же видеокарту с четырьмя винчестерами уже не поставишь. При установке видеокарт длиной 180 мм нет и вовсе никаких ограничений, и такие платы более подходят для HTPC.

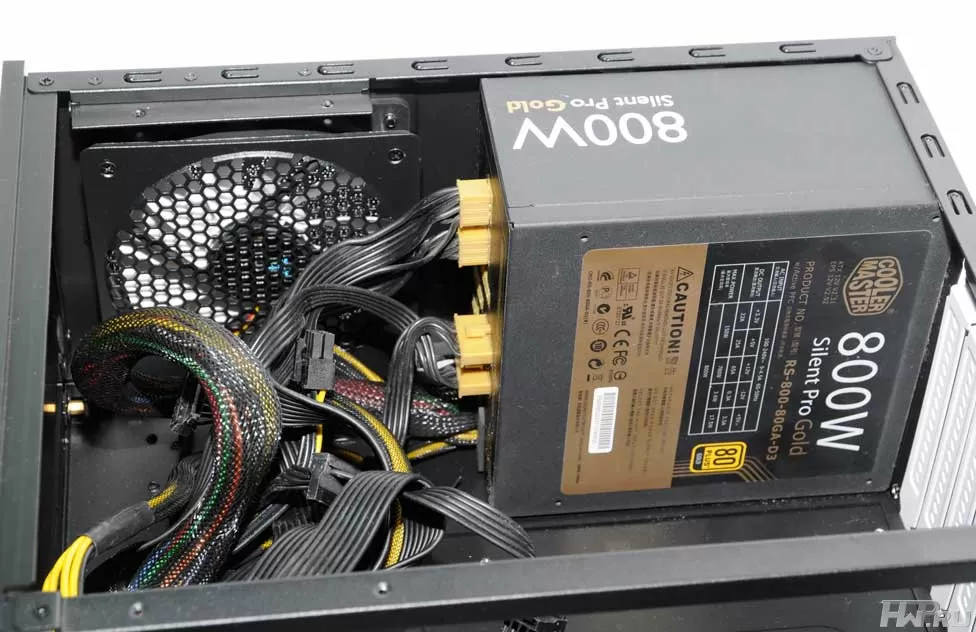

То же самое касается и блоков питания - стандартные ATX модели глубиной 180 мм устанавливаются без ограничений, а для мощных 190-миллиметровых и более длинных придется снимать один лоток для HDD.
Раз уж мы заговорили об ограничениях по размерам, то следует сказать и про процессорный кулер, то поддерживается установка модели высотой до 125 мм с боковым расположением вентилятора. Для моделей с верхним расположением, рекомендуется учитывать зазор между лопастями и крышкой корпуса, который должен быть около 30 мм. Мы использовали Cooler Master GeminII S524, который поместился в корпус без проблем.

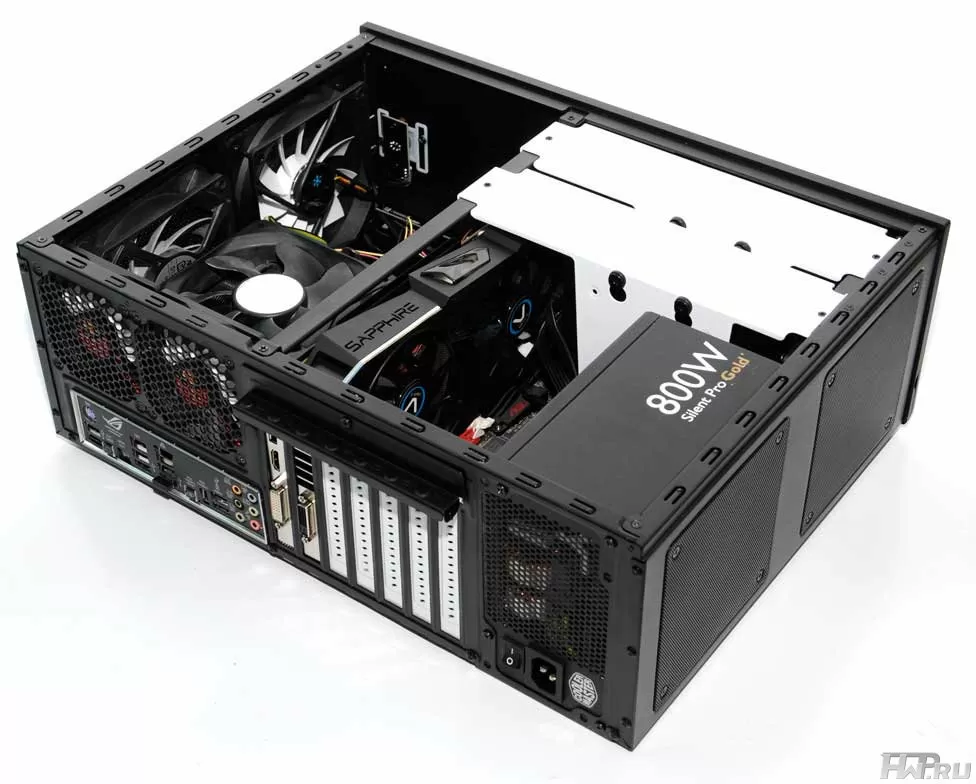

На приведенной выше фотографии вы можете видеть нашу тестовую конфигурацию с двумя лотками для HDD и длинной видеокартой Sapphire Radeon 7950. Правда, у нас в этот компьютер установлено всего два жестких диска, но будь в наличии еще парочка свободных - им нашлось бы там место.
Черный изнутри, черный снаружи, с белыми элементами конструкции, - Fractal Design Node 605 заставляет влюбиться в себя даже самого искушенного пользователя. Говоря о качестве, хочу отметить идеальную подгонку деталей, полное отсутствие люфтов, «сверчков», неподогнанных друг к другу панелей. Полное ощущение счастья немного портит то, что производитель сэкономил на задних ножках корпуса, но честное слово - в данном случае эта экономия простительна.
