ECS P6ISM

В последнее время на компьютерном рынке появляется всё больше и больше материнских плат с интегрированной в них периферией. Это, в первую очередь, вызвано удешевлением их производства (т. к. производителю дешевле интегрировать на плате видео, звуковую и другие карты, чем производить их по отдельности), во-вторых, эти платы пользуются повышенным спросом у покупателей со средним достатком, а также при использовании компьютера не столько для игр, сколько для работы. Причина невысокой цены на такие платы кроется, прежде всего, в качестве, функциональных возможностях и производительности интегрированной периферии. До недавнего времени эти факторы оставляли желать лучшего, но с появлением таких новых чипсетов как i815, i815e, i820, VIA APOLLO 133(A) и VIA KT133 ситуация существенно изменилась. В этих чипах изначально заложены большие функциональные возможности, такие как поддержка UDMA66, AGP4X, AC'97-спецификация и т. д., при комбинировании с другой периферией появляется неплохая альтернатива применению “собранной кучки” из отдельных плат. На тестирование в нашу лабораторию попала одна из таких материнских плат - P6ISM.  Производитель данной платы – Elitegroup Computer System. Что же она из себя представляет ? А вот что…



Комплект поставки

• Материнская плата P6ISM

• Шлейф IDE ATA-66

• Шлейф FDD

• Инструкция на английском языке

• Компакт-диск с драйверами и утилитами

• Панелька для установки в ATX корпус

Характеристики

Система

• Платформа: Socket370

• Поддерживаемые процессоры: Intel Celeron и FC-PGA Intel Pentium III, а также другие Socket370-совместимые процессоры с частотой системной шины от 66 до 133 Мгц

• Четырёхслойная печатная плата формата Micro ATX 244x222 мм

Чипы

• Intel 82815 и 82801AA

  • Graphic Memory Controller Hub

  • I/O Controller Hub 2 (ICH2)

  • Firmware Hub (FWH)

  • Встроенное AGP 2x графическое 2D/3D ядро Intel752 (использует системную память)

  • Встроенный контроллер ATA-66 с поддержкой UltraDMA 33/66 IDE, ATAPI CD-ROM, PIO Mode 3,4

  • Интегрированный интерфейс модема 56 Кб/с с поддержкой протокола V.90

• ITE LPC I/O - IT 8712F - с возможностью аппаратного мониторинга напряжения, частоты вращения вентиляторов на процессоре и в корпусе, а также температуру на процессоре и внутри корпуса

• Интегрированный чипсет PCI звуковой карты CMedia CMI8738-037C-SX 3D

  • 16-битный полнодуплексный кодек

  • 4-канальный 16-битный ЦАП

  • HRTF-Based 3D Positional Audio

  • Поддерржка стандарта позиционирования C3DX на 4 канала

  • Поддержка AC-3 в драйверах

  • Совместимость с SoundBlaster 16

  • Поддержка DLS

  • 24-Bit SPDIF In / OUT

  • Встроенный PCtel HSP56 модемный интерфейс

• Realtek 8139C сетевой чип (10Base-T/100Base-TX), 100 Мб/с, UTP коннектор

Слоты расширения

• 1 AGP 2x/4x

• 3 PCI

• 2 DIMM

BIOS

• Award BIOS с 4Mb Flash ROM in Firmware Hub (FWH)

• Поддержка Plug&Play 1.0 A, APM 1.2, Multi Boot, DMI

• Поддержка ACPI 1.0 A

• Возможность установки BIOS в read-only режим

• Возможность регулирования частоты FSB из BIOS

• Поддержка частот 66, 68, 70, 75, 80, 83, 100, 103, 105, 110, 112, 115, 120, 124 и 133 Мгц

• Поддержка Suspend to RAM

• Опциональная установка антивирусного комплекта Guard Master

Системная память

• Два 168-контактных DIMM слота для 3.3 В SDRAM PC100/PC133

• Максимальный размер устанавливаемой памяти 512 Мб

Порты ввода/вывода

• Два порта для IDE устройств

• Один порт для FDD

• Коннекторы PS/2 для клавиатуры и мыши

• Два USB порта

• Один сетевой порт (витая пара)

• Один EPP/ECP параллельный порт

• Два COM порта, один из которых выведен в виде контактов на плате

• Один VGA коннектор встроенной видеокарты

• Аудио порт (линейный вход (переключаемый на выход), линейный выход, микрофонный вход, аналоговый вход с CD-ROM и игровой порт)

• Сдвоенный PCI IDE интерфейс с поддержкой PIO Mode 4, DMA Mode 2, Ultra DMA 33/66, поддержка до четырёх IDE устройств

• Дополнительные контакты на плате:

  • IrDA

  • Дополнительные IR / клавиатура / мышь

  • Дополнительные микрофонный вход и линейный выход

  • Один COM2 порт

  • Два USB порта

  • Контакты для подключения модемного DAA модуля

  • Контакты для подключения датчика "открытия корпуса"

  • Wake On Modem (WAM)

  • Два MOLEX коннектора для системного и процессорного вентиляторов

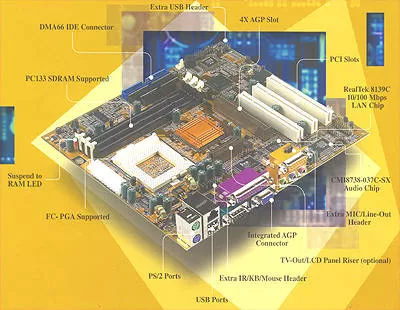

Посмотрим чуть подробнее на некоторые характеристики этой платы. Итак, мы имеем дело с набором чипов i815. Ничего, вроде бы, необычного, а вот и нет. На плате P6ISM мы отчётливо видим сетевой порт для подключения кабеля витой пары, что означает уже работающую сетевую карту на борту материнской платы. Это освобождает нас от проблемы поиска CNR плат или покупки отдельной сетевой карты. Но это не единственный приятный сюрприз P6ISM. Потому что на плате установлен настоящий чип настоящего трёхмерного звука с четырёхканальным выходом. В обзоре платы ECS P6ISM-II мы сетовали на низкое качество встроенного в i815 звука. Чтобы хоть как-то помочь пользователям, Elitegroup поставили настоящий звуковой чип на плату.

Что можно сказать про BIOS платы? Это чистый Award. В отличие от P6ISM-II, здесь нет ни намёка на Phoenix. Но возможности остались те же самые - возможность установки антивирусной защиты (которая опять же не присутствует), неплохое (но всё же худшее) определение IDE устройств, установка частоты системной шины из BIOS.
