ECS P6ISM-II

Беря плату в руки

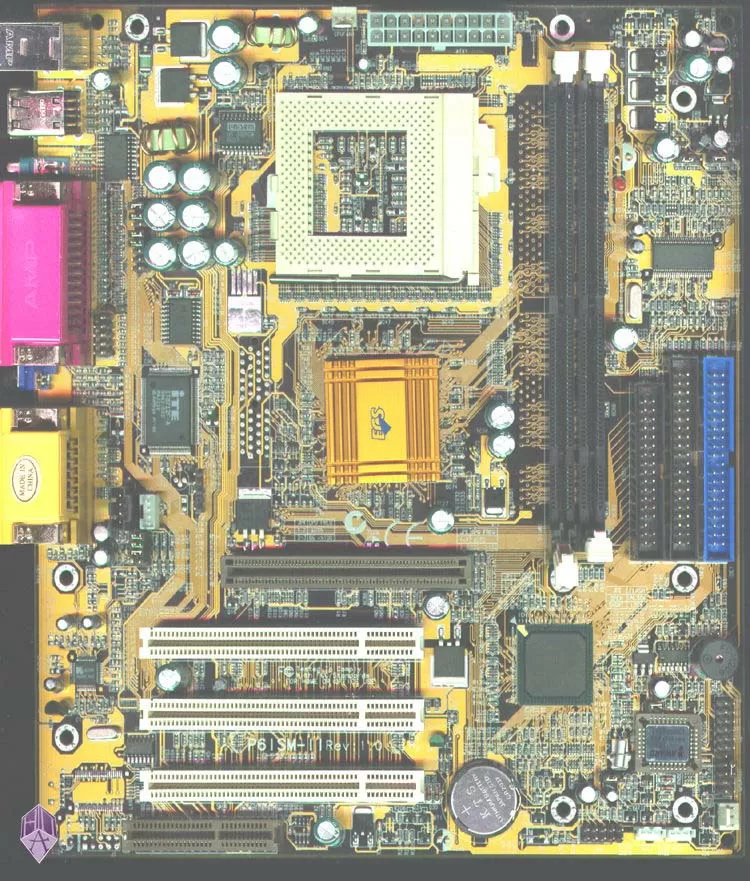

Итак, перед нами четырёхслойная материнская плата формата Micro ATX, два сердца которой представляют собой набор чипов Intel i815e. И если, как известно, от Кремля начинается земля, то любая материнская плата начинается с процессорного гнезда.

Гнездо Socket 370 расположено посередине, в верхней части печатной платы, оно "направлено" в сторону гнёзд портов. Внутри пространства гнезда расположен первый термодатчик зелёного цвета, фиксирующий температуру процессорного ядра.

Вообще, такое расположение датчика намного удобнее, чем расположение его на Slot-материнских платах, где он фиксировал температуру вокруг радиатора, а порой вообще показывал температуру внутри корпуса. Прямо возле гнезда, слева, расположен блок питания процессора, имеющий в своём составе 10 конденсаторов и 2 индуктивных фильтра. В непосредственной близости от них лежит микросхема-контроллер питания процессора Unisem. Данный блок питания способен предоставить процессору ток свыше 20 Ампер, что более чем достаточно для современных Socket 370 процессоров. Конденсаторы и фильтры расположены таким образом, что не мешают установке массивных кулеров. Это хорошо. Между конденсаторами и портами возвышаются дополнительные контакты для подключения инфракрасного устройства, клавиатуры, или мыши. Немного ниже них такие же контакты являют собой второй последовательный порт.

Прямо над процессорным гнездом инженеры ECS расположили розетку питания от ATX блока питания. Слева от неё есть маленький MOLEX коннектор для присоединения вентилятора. Вообще, при таком расположении вентилятор можно и не подключить, не вытащив ATX коннектор из разъёма.

Правее установлены два слота PC100/PC133 SDRAM DIMM 3.3 В. Всего два слота для установки не более 512 Мб памяти вполне достаточно. Правее них припаян красный светодиод, который, если горит, показывает, что системная память находится под напряжением, и что в этот момент не следует менять модули DIMM. Использование светодиода для сигнализации готовности к замене памяти - очень необычная отличительная черта плат ECS. Нужно ли это? В процессе тестирования было замечено, что иногда даже если компьютер выключен, память находится под напряжением и попытка воткнуть или вытащить лишний модуль может привести к его повреждению.

Чуть ниже мы встречаем три разъёма для подключения жёстких дисков и FDD. Синий разъём является первым. К нему и следует подключать primary master drive. Установка разъёмов для подключения IDE устройств и FDD очень удобна, так как в данном случае при подключении шлейфы не мешают установке ни AGP, ни PCI устройств. Левее слотов DIMM лежит северный мост - чип Intel 82815. Чипсет 82815 скрыт небольшим радиатором оранжевого цвета с логотипом ECS. Посмотрим чуть левее северного моста. Там расположены MPC коннекторы для подключения CD-ROM к материнской плате. Коннекторов два - для разных интерфейсов. Рядом с ними располагаются дополнительные контакты для входа с микрофона и линейного выхода.

Между MPC-коннекторами и северным мостом остались нераспаянные контакты для TV-Out/LCD Panel Riser - платки, в которой должны быть выходы на LCD монитор и телевизор. Очень интересно, что эта платка располагается перпендикулярна слотам AGP и PCI. Очень хотелось бы посмотреть на это устройство. Но присутствие TV-Out/LCD Panel Riser на этой плате необязательно, поэтому вместо порта, очень напоминающего AMR, мы видим только серые точки для контактов.

Ниже северного моста установлен AGP 2x/4x порт. Формат Micro-ATX наложил свой отпечаток на установку AGP видеокарты. Если вы используете видеокарту больших размеров, то она блокирует защёлки DIMM слотов. Так что снимать и устанавливать память придётся без видеокарты. Ниже располагаются три PCI слота. В два из них можно спокойно установить плату любых размеров. А вот в третий, средний слот большую плату установить будет сложнее,  так как она упрётся в различные шнурики кнопок Reset, Power, индикаторы жёстких дисков и так далее. Однако, большинство этих индикаторов можно отключить, или изогнуть, так что выход есть и из этой ситуации.

Ниже самого нижнего PCI слота установлен CNR слот, очень похожий на AMR. В этот слот устанавливается плата с гнёздами сетевой карты. В комплекте эта плата не поставляется, а учитывая развитие компьютерного рынка России, на этот порт вообще можно не обращать внимания. Дешевле и надёжнее будет купить нормальную сетевую карту.

Осталось сказать, что правее PCI слотов лежит южный мост Intel 82801BA. Рядом с ним в панельке разместилась маленькая квадратная микросхема Award BIOS с 4 Мб Flash ROM. Прямо возле неё установлен джампер, который переводит BIOS в режим read-only, что очень полезно при работе в условиях повышенной заражённости вирусом WinCIH. Ну и рядом с BIOS мы видим припаянный динамик, контакты для подключения индикаторов и кнопок, два коннектора для подключения WOL (Wake On LAN) и WOM (Wake On Modem), подключением к которым достигается пробуждение компьютера по сети и модему. Ну и в самом углу удобно расположился контакт для подключения системного вентилятора. Расположен он слишком далеко от процессора, но инженерную мысль ECS можно понять: они не видели сдвоенных кулеров для Socket 370.

Джампера

• На плате P6ISM-II, как бы странно это не выглядело, имеется четыре джампера.

• JP1 сбрасывает установки BIOS

• JP2 устанавливает BIOS в read-only режим

• JP4 принудительно устанавливает частоту FSB в 100 МГц для процессоров Celeron

• JP6 принудительно устанавливает частоту FSB в 133 МГц для процессоров Pentium III

Использовать джамперы для разгона вовсе не обязательно, так как  P6ISM-II позволяет устанавливать частоту FSB из BIOS

Существенных недостатков сборки платы замечено не было. Но среди несущественных надо заметить слишком далёкое расположение второго MOLEX коннектора от гнезда процессора и использование только ATX интерфейса питания. Да и CNR порт тут тоже ни к чему.
