ECS L7VTA

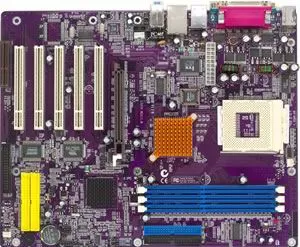

Вполне обычная материнская плата, почти что стандартного для EliteGroup пурпурного цвета. Её дизайн немного напоминает дизайн предыдущих плат на VIA KT-333, хотя изменения, внесённые за счёт RAID и FireWire контроллеров, всё же отпечатались на конструкции платы.

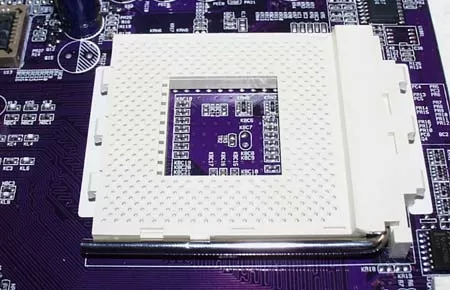

По традиции, начнём с процессорного гнезда. Если вы уже читали наши обзоры материнских плат EliteGroup, или если вы просто сталкивались с этими материнскими платами, то наверняка могли обратить внимание, что ECS всегда встраивала термодатчик в процессорное гнездо. С его помощью плата могла следить за температурой процессора.
Но так как материнские платы на VIA KT-400 всё же рассчитаны на использование с новыми процессорами AthlonXP на ядре Thoroughbred, многие из них не имеют датчика в гнезде Socket A, а вместо этого снимают показания температуры процессора со встроенного в его ядро термосенсора.

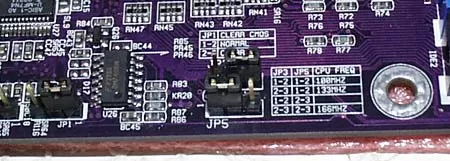

Справа на материнской плате, чуть ниже слотов памяти, установлены джамперы переключения частоты системной шины. Как видно из фотографии, они могут устанавливать три значения FSB: 100 МГц, 133 МГц и 166 МГц. На момент выхода системного чипа VIA KT-400 и выпуска материнской платы ECS L7VTA ещё не было процессоров с поддержкой 333 МГц шины, но во многих платах она уже присутствовала, и ECS L7VTA - не исключение.

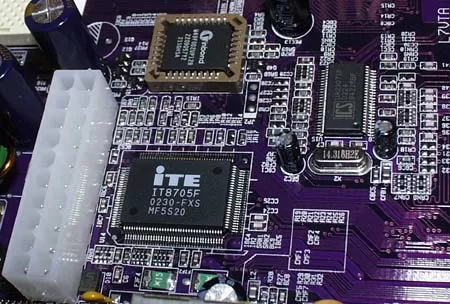

Коннектор питания ATX в этой материнской плате установлен возле процессорного гнезда, но это не мешает инсталляции крупногабаритных кулеров. Материнская плата ECS L7VTA не имеет дополнительных коннекторов питания типа ATX 12В, или 5/3.3В, установленных на платах под Pentium 4. Здесь так же нет других возможных коннекторов питания, хотя бы того же четырёхконтактного PCPlug, как на материнской плате SOYO DRAGON Ultra, используемого для питания периферии, подключенной к USB 2.0, или FireWire портам.

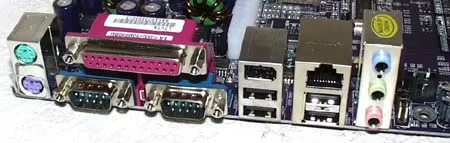

Но на плате ECS L7VTA установлен один FireWire и два USB 2.0 порта. Честно говоря, я не уверен, что питания, передающегося по стандартному ATX разъёму хватит для возможных шести периферийных устройств, подключенных к плате. Хотя, говорить что-то наверняка мы не можем - эту особенность мы не тестируем.

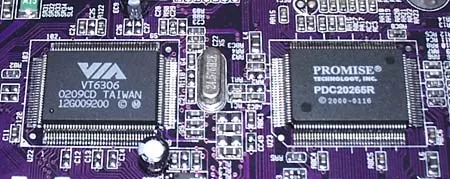

На L7VTA установлены контроллеры IEEE1394 и RAID. Первый представлен чипом VIA VT6306, второй - Promise PDC20265R. Плата имеет один встроенный порт FireWire и один райзер для возможности подключения второго порта, если у вас есть специальная панелька. Контроллер IDE RAID от компании Promise никогда не вызывал у меня слов одобрения. Я считаю, что RAID на материнских платах должен быть реализован, как минимум, на чипах HighPoint. Но Promise - это дешёвое решение, вполне пригодное для бюджетных плат типа продуктов EliteGroup. Я думаю, что значительная часть пользователей этих системных плат никогда не станут подключать винчестеры в RAID контроллер.
Северный и южный мосты материнской платы закрыты пассивными кулерами, алюминиевыми радиаторами. Довольно необычно, что южный мост, контроллер периферии, требует для работы установку радиатора. Хотя, в процессе работы выяснилось, что он не греется, и вполне может обойтись вообще без охлаждения.
Разъёмы для подключения IDE шлейфов в этой материнской плате установлены так, что они не мешают установке больших PCI и AGP плат. Возле IDE разъёмов RAID контроллера установлен динамик PC-Speaker, который никак отключить нельзя. Вообще, дизайн L7VTA продуман весьма неплохо, и единственное, что вызывает нарекания - это недостаточное количество Molex вилок для подключения вентиляторов. Здесь их только две, а мне хотелось бы видеть минимум четыре.
