DFI NB73-EA

Беря плату в руки

Перед нами стандартная на первый взгляд материнская плата формата ATX и привычного нам оранжевого цвета.

Как и у большинства материнских плат на i845, у NB73-EA гнездо процессора установлено вертикально, в верхней части платы. Справа от него распаян первый Molex коннектор для вентилятора процессорного кулера, а слева установлены два джампера, один из которых разрешает включение компьютера с клавиатуры или мыши, а другой может использоваться только на заводе-изготовителе. Прямо под гнездом процессора установлен северный мост. Как и на платах с другими чипами i845, здесь на северном мосту установлен радиатор, цепляющийся к четырём дужкам материнской платы стальным проволочным креплением.

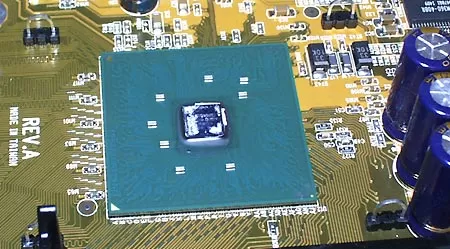

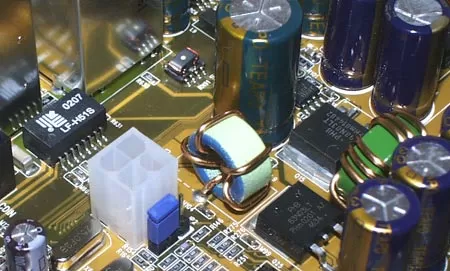

Внешне северный мост i845E ничем не отличается от i845D, а из-за слишком мелких надписей на нём, на взгляд понять, какой чипсет установлен на материнской плате будет очень сложно. Как и все платы на i845D/E, наша DFI NB73-EA имеет только два слота памяти DIMM для DDR SDRAM. Они установлены справа от гнезда. Ещё правее на плате расставлены второй Molex коннектор для вентилятора, два IDE порта и гнездо питания ATX. Кстати, о питании. DFI NB73-EA использует для питания всего два гнезда, в отличие от других материнских плат под Pentium 4. Здесь у нас на плате установлены только стандартный разъём ATX и четырёхконтактный 12В разъём.

Конечно, достоинством это не назовёшь, ведь для работы материнской платы всё равно потребуется новый блок питания ATX+, под процессоры Pentium 4, но есть возможность сделать переходник из старого ATX формата на ATX+. Хотя, при покупке нового компьютера это уже не важно. Рядом с этим разъёмом питания установлен джампер переключения частоты FSB 400/533 МГц.

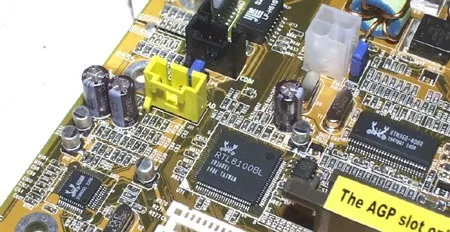

DFI считает своим долгом напомнить, что материнские платы под Pentium 4 на чипах Intel поддерживают только 1.5В AGP видеокарты, и более старые типа Voodoo5 5500 на них не пойдут, поэтому AGP порт изначально заклеен предупреждающей наклейкой. На этой плате установлен обычны AGP порт, не Pro. Слева от него распаян сетевой чип Realtek RTL8100BL.

Рядом же установлены MPU-коннекторы для аналогового входа с CD-ROM и подключения голосового модема. Они установлены так, что не мешают видеокарте, или другим платам.

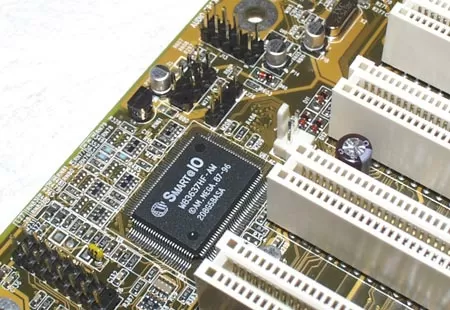

Слева от PCI слотов установлен чип низкоуровневого контроллера WinBond SmartIO W83637HF-AW. Этот чип имеет встроенный контроллер картридера для трёх типов карточек - Sony MemoryStick, Panasonic SD card и SmartCard. В комплекте к материнской плате поставляется картридер, или даже два для этих карточек, и соответствующее программное обеспечение. Снизу и сверху от чипа низкоуровневого контроллера распаяны райзеры для игрового порта, звуковых аналоговых и цифровых входов-выходов и двухконтактный Molex-коннектор Wake On Ring (WOR). В самом нижнем углу, слева также имеется датчик открытия корпуса.

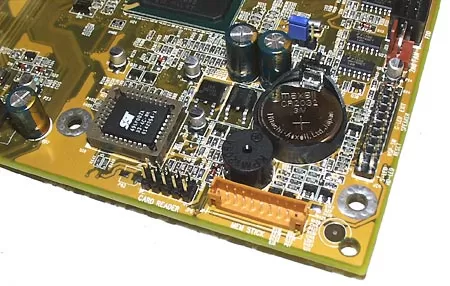

Справа от PCI слотов на NB73-EA установлен южный мост Intel ICH4. Рядом с ним DFI расположила третий Molex-коннектор для системного вентилятора, FDD порт для подключения дисковода, микросхему BIOS, динамик PC-Speaker, коннекторы для подключения Memory Stick/SD/SmartCard картридеров, райзер для подключения двух дополнительных USB портов, перемычки для переключения USB / USB 2.0, и Wake-On-USB.

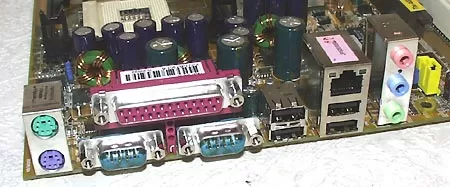

Панелька материнской платы, как и вся DFI NB73-EA отличается от тех, что мы привыкли видеть на стандартных ATX платах. Мы видим нестандартное расположение USB портов. Здесь, в отличие от других материнских плат, на панельку выведены четыре USB порта и сетевое гнездо. Также три звуковых гнезда стоят вертикально, а не горизонтально, как на других материнских платах, поэтому здесь и нет места для MIDI порта. Но Game/MIDI порты уже не используются в современных звуковых и игровых устройствах, поэтому, чтобы не захламлять плату, но сохранить совместимость со старыми железками, DFI всё же вложила в комплект планку с таким портом.

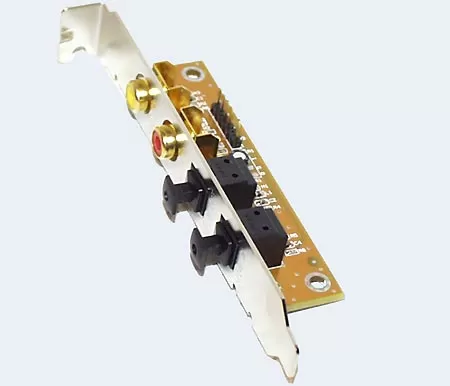

А вот поддержка шестиканального звука сделана непродуманно. Дело в том, что NB73-EA может выводить шестиканальный звук только через цифровые SPDIF выходы, коаксиальный, или оптический. Для этого в комплекте и прилагается панелька с соответствующими гнёздами. Здесь мы видим коаксиальные и оптические цифровые вход и выход. То есть, на обычные звуковые колонки шесть каналов вы не выведите. В этом плане пока что никому не удалось догнать SOYO Fire DRAGON.

Картридер

Да, действительно, кое-чем DFI NB73-EA напоминает платы серии DRAGON от SOYO. Например, встроенной сетью, шестиканальным звуком и картридером. Но вот картридеров в нашей плате было аж целых два. Современные материнские платы часто используют картридеры. Представьте себе, что у вас есть возможность с компьютера оперировать записной книжкой вашего сотового телефона... Стандарт SmartCard вашей GSM карточки позволит делать это через SmartCard-ридер. А вот зачем делать картовод на SD и Memory Stick - я не совсем понимаю, ведь есть более распространённые форматы Smartmedia, CompactFlash, Multimedia Card наконец... Но это вопросы к DFI.

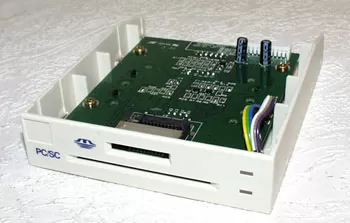

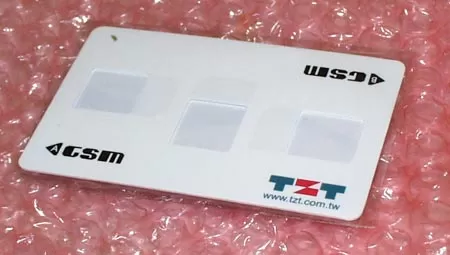

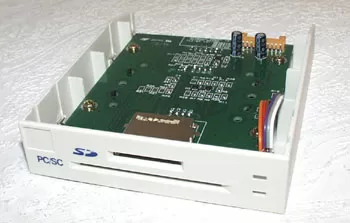

Оба картридера имеют практически одинаковый внешний вид. Они устанавливаются в трёхдюймовый отсек корпуса и подключаются двумя шлейфами каждый к материнской плате. У этих устройств, в отличие от SOYO`вских имеются индикаторы установки карточек. На каждый слот стоит свой светодиод, загорающийся при установке карточки. А для того, чтобы в слот SmartCard можно было установить SIM-карточку от сотового телефона, к каждому картридеру прилагается картонная карточка - переходник.

В эту карточку можно установить сразу три SIM-ки. Для работы с карточками типа SD/MS инсталлируется драйвер, который определяет их, как диск со сменным носителем, а для SmartCard потребуется специальное программное обеспечение. Но вся эта дополнительная периферия к нашей теме больше не относится, поэтому перейдём к тестированию.
