Blade-серверы Dell PowerEdge 11-го поколения

Введение

В продолжение серии статей про новое поколение серверов Dell остановимся на blade-серверах известной компании. Напомним, что в первой статье говорилось о стоечных серверах, вторая поведала о напольных моделях Dell PowerEdge.

Для чего вообще нужен blade-сервер и что это такое? – спросите вы. Попробуем ответить развернуто. Сегодня существует большой объем задач, требующих огромной вычислительной мощи: например, космические исследования, математическое моделирование, сложные технические и научные расчеты, да и просто обслуживание большого числа клиентов-пользователей. Все эти задачи требуют увеличенного числа процессоров, повышенного объема оперативной памяти. Нетрудно догадаться, что достижение указанной задачи требует большего пространства для размещения обычных серверов: порой для этого требуется целое здание, как для первых ламповых компьютеров. Чтобы решить непростую задачу минимизации физических размеров вычислительных средств и были созданы так называемые blade-серверы или по-другому модульные серверы. По своей сути, это миниатюрный сервер, из которого убрано все лишнее: блок питания, слоты расширения, вентиляторы и некоторые другие компоненты, оставлена только системная платформа, процессор, память и разъемы для подключения blade-ячейки (можно назвать и так) к стойке, на которой находится мощный блок питания, объединяющая плата (backplane) и вентиляционная система. Причем в настоящее время модульные серверы обретают популярность и в корпоративном секторе: упрощенное управление системой и быстрая замена вышедшей из строя ячейки упрощает труд системного администратора и делает его более производительным. К сказанному следует добавить и то, что blade-сервер стоит дешевле обычного сервера, но при этом за счет той самой модульной структуры предоставляет неограниченные возможности расширения и конфигурирования всей системы. Выделим основные достоинства модульных решений:

Компактность
Малое количество проводов
Удобство администрирования и управления
Высокая надежность и отказоустойчивость
Высокая вычислительная плотность
Невысокая стоимость
Уменьшенное энергопотребление
Гибкость
Однако, как и у всякой системы, присутствуют недостатки:
Отсутствует общепринятый стандарт на blade-серверы. В результате невозможно использовать ячейки разных производителей
Привязка к единому шасси: если происходит его отказ, то простаивают все установленные в шасси blade’ы
Ограничение класса приложений: модульные серверы малопригодны для приложений, заточенных под многопроцессорные, а не «многомашинные» конфигурации
Неэффективность в решении задач, не требующих большого числа машин (до 2-3)
Ограничения внутренней расширяемости модульных систем
Ограниченные ресурсы встроенной дисковой подсистемы: как правило, это диски 2.5 дюйма, то есть ноутбучные, с присущей им медлительностью и ограничению по емкости, но могут быть и SSD-накопители, которые не отличаются низкой стоимостью

Продукция Dell

Продукция Dell в представлении не нуждается, компьютерный гигант, создавший такие популярные модели серверов, как dell pe r610, Dell PE T110, Dell PE T710 и десятков других моделей, уверенно лидирует и в производстве Blade-серверов.

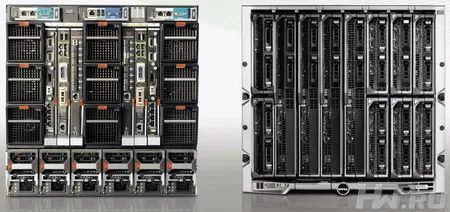

Для установки blade-модулей Dell предлагает 10U-шасси PowerEdge M1000e, которое является наиболее современным модульным шасси, обладающим высокой плотностью установки blade-серверов и коммутаторов. Великолепная пропускная способность средней секции шасси (более 5 Тб/с) позволяет создавать высокоскоростные отказоустойчивые сети 10G, FC8 (FCoE) и Infiniband QDR и поддерживать будущие поколения серверных платформ, независимо от архитектуры процессора и чипсета. Избыточность системы управления, простота развертывания, самое низкое в индустрии энергопотребление и планируемый 5-летний жизненный цикл шасси привлекают внимание заказчиков к данной системе. Технология модульных коммутаторов FlexIO существенно упрощает масштабирование и организацию дополнительных накопителей и подключения различных физических интерфейсов, а технология FlexAddress обеспечивает постоянные адреса в сети и системах хранения данных, закрепленные за каждым слотом, и не требует применения специализированного коммутатора.

Blade серверы Dell

Особенности

Жизненный цикл шасси – пять лет; будет поддерживать 3 поколения blade-серверов
Избыточные средства удаленного управления
Динамические контроль энергопотребления в режиме реального времени и выключение БП «на лету»
Встроенный переключатель KVM

Типовые задачи

Повышение эффективности центров обработки данных
Упрощение управления вычислительными ресурсами
Упрощение кабельной инфраструкутуры
Повышение вычислительной плотности и снижение энергопотребления
Виртуализация

Конфигурация

До 8 blade-серверов полной высоты или до 16 blade-серверов половинчатой высоты
До шести источников питания с возможностью горячего подключения и динамической системой отключения DPSM
До шести коммутаторов (до трех отказоустойчивых коммутируемых сетей)
До двух контроллеров управления шасси и опция iKVM

Технические характеристики
Форм-фактор	10U, для монтажа в стойку
Модули	До 8 blade-серверов полной высоты До 16 blade-серверов половинчатой высоты Возможность «беспорядочной» установки серверов разной высоты (независимо от слота)
Блок питания	Три БП х 2360 Вт (без резервирования), 3+1 (избыточность блоков питания) или шесть источников питания с возможностью «горячего» подключения (избыточность блоков питания и избыточность сетей питания)
Охлаждение	Девять модулей резервных вентиляторов с возможностью «горячего» подключения
Ввод-вывод	До 6 модулей ввода-вывода (для трех резервных матриц с коммутаторами Ethernet FlexIO) Коммутатор PowerConnect M6220 1 Гбит/c Ethernet. Апгрейд-модули стекирования и аплинков 10 Гбит/c Коммутатор PowerConnect M8024 10 Гбит/c Ethernet 1 Гбит/c Cisco Catalyst Blade Switch M 3032 Коммутатор 1 Гбит/c Cisco Catalyst Blade Switch M 3130G Коммутатор 1 Гбит/c Cisco Catalyst Blade Switch M 3130X «Сквозной» модуль Dell Ethernet Коммутатор Brocade M4424 для сети хранения данных на базе FC 4 Коммутатор M5424 для сети хранения данных на базе FC8 «Сквозной» модуль Fibre Channel 4 Гбит/с Коммутатор Cisco® SFS7000 Infiniband (IB DDR) Поддержка запланированных к выпуску неблокируемых коммутаторов и Infiniband QDR, запланирована поддержка технологий, подобных FC over IP и других.
Менеджмент	Dell OpenManage и/или Altiris Deployment Pack для автоматизированного запуска множества систем менее чем за час. Встроенный в шасси LCD-экран для базового анализа и мониторинга жизнедеятельности системы
Удаленное управление	Один (стандартно) или два (с резервированием) контроллера управления шасси. Дополнительный встроенный переключатель Avocent (iKVM) для клавиатуры, мыши и видео с возможностью подключения к внешним КVM на базе Avocent. Встроенный в каждый blade-сервер контроллер управления iDRAC.
RAID	Интегрированный на чипсет контроллер SATA; по заказу AID SAS 5/iR, SAS 6/iR, PERC 6/I; SAS 5E или PERC 6E (для внешних дисковых систем)
Управление	BMC, IPMI 2.0; QuadPack LED-индикация. Опции контроллера передней панели с LCD, iDRAC6 Express c контроллером жизненного цикла, iDRAC6 Enterprise
