AirLive WMU-6500FS - ещё один NAS с задатками домашнего сервера

Введение

Cегодня мы расскажем вам о продукте компании OvisLink под названием AirLive WMU-6500FS, который представляет из себя сетевое хранилище, подходящее как для дома, так и для офиса. Самое главное отличние WMU-6500FS, от привычных нам хранилищ данного типа, состоит в наличии беспроводного модуля WI-FI. Потенциального покупателя также обрадует наличие в нем клиентов HTTP, FTP и Torrent.

AirLive WMU-6500FS

На коробке, кроме изображения самого AirLive WMU-6500FS и перечислений его достоинств, имеется надпись о том, что внутри находится беспроводной жесткий диск, что не соответствует реальности. Никакого жесткого диска в поставке не предусмотрено, речь идет лишь о сетевом контейнере для него.

AirLive WMU-6500FS имеет не самые маленькие размеры, так как речь идет об установке 3.5" дисков. В целом, контейнер выглядит довольно привлекательно. На боку корпуса, кроме упоминания о поддержке беспроводного стандарта, ничего интересного нет. Сам же контейнер устанавливается в удобную подставку, минус которой состоит лишь в том, что она иногда пачкает светлые бока контейнера.

Комплектация к устройству не несет в себе никаких излишеств, имеет только самое необходимое для работы:

• Wi-Fi антенна;
• Адаптер питания;
• Сетевой кабель;
• Диск с документацией;
• Подставка;
• Четыре винта для крепления жесткого диска;
• Резиновые ножки-наклейки;
• Инструкция пользователя.

Спецификации AirLive WMU-6500FS:

• Беспроводная передача данных:
  • Стандарт IEEE 802.11 b/g
  • Частота 2.400 - 2.4835 ГГц
  • Скорость передачи данных:
    • 802.11g - 6/9/12/18/24/36/48/54 Мбит/с
    • 802.11b - 1/2/5.5/11 Мбит/с
  • Съёмная штырьковая антенна RP-SMA
  • Мощность передатчика - 18 дБ
• Режимы работы:
  • Клиент
  • Точка доступа
  • Беспроводной мост
  • Гибрид (мост + точка доступа)
• Протоколы безопасности:
  • WEP 64/128-бит
  • WPA-PSK
  • WPA/WPA2
• Функция автоматического скачивания с уведомлением.
• Протоколы
  • FTP
  • HTTP
  • Bittorrent клиент
  • mt-daapd (сервер iTunes)

• Порты:

  • 1 порт 10/100 Mbps RJ45 Auto-MDIX
  • 2 порта USB 2.0
• Дисковая система:
  • 3.5" HDD
  • Интерфейс S-ATA или IDE
  • Поддержка файловых систем FAT/FAT32/Ext2 и NTFS (read only)
  • Встроенные инструменты управления диском:
    • Форматирование
    • Сканирование
    • Разбивка диска
    • Установка прав доступа к каталогу
    • Управление через WEB-интерфейс
• Индикация:
  • Power
  • WLAN
  • LAN
  • Активность HDD
  • Статус HDD
  • USB 1
  • USB 2
  • Статус / резервное копирование
• Кнопки
  • Shutdown
  • Backup
• Физические параметры:
  • Размеры 210x154x54 мм
  • Горизонтальная или вертикальная установка
  • Питание - внешний БП, 5В/2А

Посмотрим на конструкцию устройства.

Конструкция AirLive WMU-6500FS

На лицевой стороне контейнера имеются индикаторы режимов работы, каждый из которых подписан. Кроме того, тут имеются две кнопки, которые выполняют сразу 3 действия: программное выключение, резервное копирование и сброс всех настроек. Последняя функция еще ни раз и ни два пригодится во время эксплутации устройства. Сброс осуществляется одновременным нажатием двух кнопок (или же первой нажимается кнопка резервного копирования) и удерживания их втечение 6 секунд. Последнее, на что можно обратить внимание, это вентиляционные прорези, которые помогут не задыхаться вашему жесткому диску от создаваемого им же самим тепла. Во время работы температура внутри WMU-6500FS создается довольно большая. К сожалению, измерить температуру жесткого диска программными средствами внутри контейнера невозможно, поэтому сравнение было проведено между жестким диском, установленным в обычном не вентилируемом корпусе и жестким диском, извлеченным из WMU-6500FS после часовой работы.

Если в корпусе диск по тактильным ощущениям оставался практически холодным, то извлеченный из контейнера, он был на грани обжигания кожи. Мы настоятельно рекомендуем вам размещать WMU-6500FS не в глухих невентилируемых местах комнаты, а где-нибудь, где имеется хотя бы периодическая циркуляция свежего воздуха, иначе вы рискуете просто похронить свой диск внутри данного устройства, в один из особо жарких летних деньков. Инженеры компании OvisLink вполне бы могли установить в корпус какой-нибудь мало-мальский вентилятор, работающий на выброс горячего воздуха. Причины, по которым этого не было сделано, останутся нам не известны, но скорей всего, как часто это бывает, речь идет об обычной экономии и упрощении общей конструкции устройства.

В задней части WMU-6500FS находится гнездо для подключения Wi-Fi антенны, сетевой порт RJ45, а так же гнездо питания и два порта USB, которые позволяют выполнять резервное копирование, например, на портативный 2.5" жесткий диск или любой другой накопитель, поддерживающий передачу данных по USB. Тут же находится кнопка включения/отключения устройства.

Разборка контейнера для установки жесткого диска производится откручиванием всего двух винтов. После снятия алюминиевого кожуха можно увидеть основу корпуса, на которой установлены коннекторы питания и кабеля для подключения SATA и PATA дисков. Если вы устанавливаете PATA диск, то конструкция позволяет отключить и убрать из контейнера SATA кабель, чтобы не мешался. AirLive WMU-6500FS работает на базе 32-битного RISC-процессора AMRISC 20000 с частотой 133 МГц, который по неофициальным данным является перемаркированым процессором RDC R8610. Хорошо это или плохо, сказать нельзя, но точно известно, что RDC R8610 с успехом используется на многих других устройствах такого же типа от разных производителей.

После установки жесткого диска его следует закрепить четырьмя винтами идущими в комлекте и вернуть кожух на место. После этого устройство готово к работе.

Web-интерфейс

Начать знакомство с программной частью WMU-6500FS вы можете подключив его кабелем к компьютеру или же воспользоватся поддержкой Wi-Fi. После этого нужно набрать в браузере адрес web-интерфейса - 192.168.123.254, который указан в инструкции.

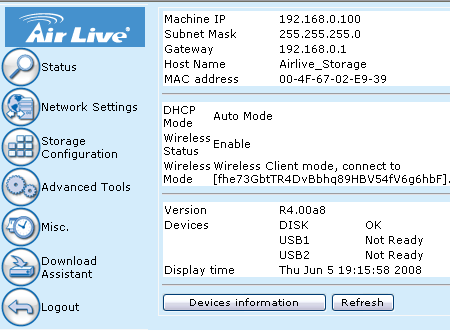

Довольно странно было увидеть обилие такой информации, вплоть до пароля по умолчанию, которая не скрывается от посторонних глаз. Это не самая лучшая идея разработчиков, однако этот прискорбный факт оставим на их совести. И так, перед нами IP- и MAC-адреса, название узла, версия прошивки, режим работы клиента DHCP, беспроводные параметры, а также информация о статусе жесткого диска и USB. После ввода пароля вам предложат пойти по 3 направлениям - воспользоваться настройщиком, сразу перейти в основные настройки или перейти во встроенный клиент BitTorrent.

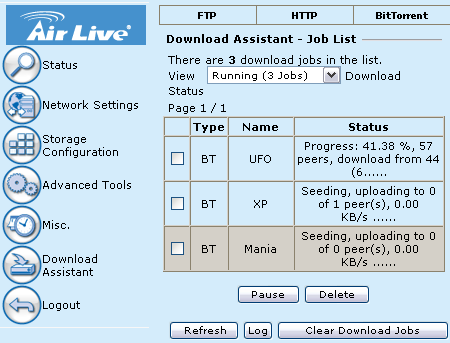

Меню веб-интерфейса делится на 6 секций. Первая секция информационная. Таким вот образом, как на скриншоте сверху, будет выглядеть настроенный и работающий в сети BitTorrent - AirLive WMU-6500FS.

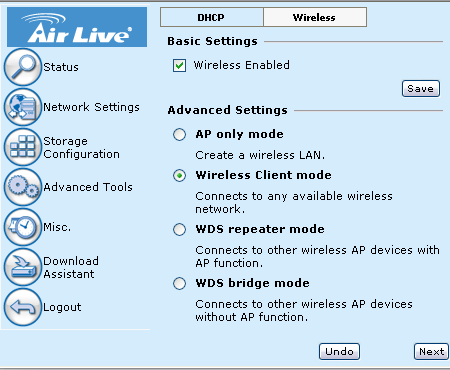

Вторая секция дает возможность настроить устройство на разные типы работы. Например, WMU-6500FS может быть задействован как точка доступа, клиент или работать в режиме WDS. Хочется сразу отметить, что после настройки WMU-6500FS на работу в режиме клиента, поменялся адрес веб панели, которая стала открываться теперь только по адресу 192.168.0.100. Неопытный пользователь не нашел бы этого адреса в инструции и скорее бы подумал о неисправности устройства, так как никакой информации о новом адресе устройство не дает и автоматически направляет пользователя по старому пути. Если же после настройки в режим клинта у вас не открывается и этот адрес, рекомендуем вам обратится к администрационной панели вашего Wi-Fi рутера, в котором в меню активных сессий, вы сможете увидеть новый адрес WMU-6500FS.

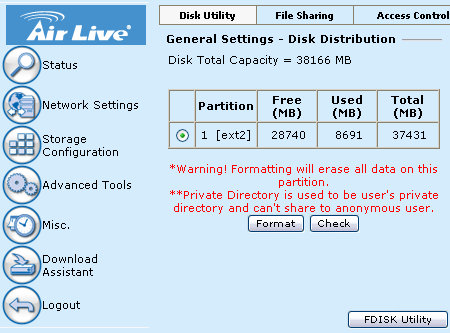

В третьей секции меню находятся настройки связаные с доступом к жесткому диску и его настройками. В нем вы можете отформатировать диск, создать на нем разделы и настроить авторизацию по логину и паролю с разными видами прав для разных пользователей.

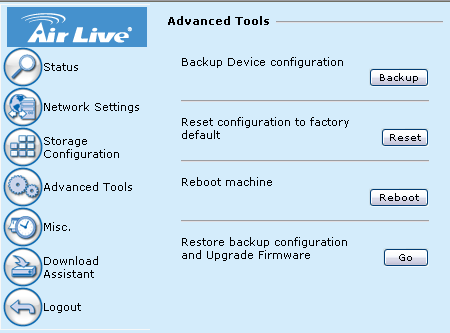

В данном разделе меню вы можете сделать резервную копию настроек вашего WMU-6500FS, cбросить все настройки на исходные, презагрузить устройство и обновить прошивку.

Последняя секция меню отвечает за работу встроенных клиентов HTTP, FTP и Torrent. В разделе настроек Torrent вы можете задавать скорость скачки и отдачи, но, к сожалению, только в пределах 100KB/s. Это довольно странно и не удобно, спасает ситуатцию только тот факт, что есть возможность вообще выключить ограничение трафика в обе стороны.

Обновление прошивки или вынужденные танцы с бубном

После недельного использования WMU-6500FS мною было замеченно зависание некоторых BitTorrent заданий. Для исправления этого, приходилось делать рестарт. Зайдя на офицальный сайт компании, я увидел, что есть возможность скачать прошивку R400b4, которая решает эту проблему. Если бы я знал, что это действие вызовет еще большие проблемы, а вернее безнадежно потраченное время на танцы с бубном вокруг WMU-6500FS, я бы скорее всего воздержался бы от этого шага.

Скачав прошивку и выполнив процесс установки, я обнаружил, что все настройки вернулись к значениям по умолчанию. Сам же веб-интерфейс стал открываться только по адресу указанному в мануале. Подумав, что это есть ни что иное, как последствие смены прошивки я настроил все по-старому и увидел то, что вы может видеть ниже на скриншоте.

Истинные причины появления такой крякозябры, мне до сих пор не понятны, но в тот момент показалось, что прошивка встала как-то не так. Web-интерфейс не реагировал на ввод пароля и просто выкидывал либо на стартовую страничку web-интерфейса, либо заводил в еще более ужасные крякозябры. Одним словом, возможности заново прошить устройство или хотя бы вернуть его на настройки по умолчанию через web-интерфейс, не было. Тут, к счастью, вспомнилось о существовании двух кнопок на самом WMU-6500FS обнуляющих настройки. Воспользовавшись ими, появилась возможность вернуться к изначальному читаемому web-интерфейсу. Повторая перепрошивка WMU-6500FS не дала никаких результатов, все также было невозможно войти и работать с настройками. Придя к одному единственному выводу, что не все прошивки одинаковы полезны, я обратил внимание на список прошивок на сайте и решил поставить версию R400a9. Результат оказался неизменным и в голову начали приходить уж совсем не хорошие мысли. Посмотрев на оставшиеся две R400A814 и R400a8, последняя, кстати, была установлена изначально, я решил проверить и их. R400a8 - заработала без каких либо проблем, что и стоило ожидать. К моему большому и безграничному счастью, работоспособной оказалась и вторая прошивка R400A814, которая установилась даже не сбросив все настройки. Мне достаточно сложно сделать вывод относительно того, виноваты ли во всем этом прошивки, скачанные с сайта разработчиков AirLive WMU-6500FS, или же это особенность экземпляра, попавшего к нам в руки, но я бы предостерег покупателей, не желающих тратить свое время на танцы с бубном вокруг WMU-6500FS, от обновления прошивки выше R400A814.

Выводы

Однозначного вывода сделать о AirLive WMU-6500FS не получится. В целом устройство без проблем выполняет все свои заявленные возможности, но при этом существует ряд моментов, требующих изменений. Первое касается конструкции самого контейнера, в котором жесткий диск просто-напросто задыхается. Было бы отлично если разработчики предусмотрели вентиляционные отверстия в самом кожухе, а не по бокам. Ну и просто замечательно смотрелось бы активное охлаждение в виде 40 мм вентилятора на задней стенке контейнера. Во-вторых, не очень радует картина с последними прошивками, которые приводят WMU-6500FS практически в нерабочее состояние. Cредняя цена AirLive WMU-6500FS на сегодня равна 125 долларам. Стоит ли данное устройство своих денег, предстоит решать только покупателю.

Юрий Розов
09/06.2008
